1 PSP Engineering a.s. SYSTÉMY MLETÍ

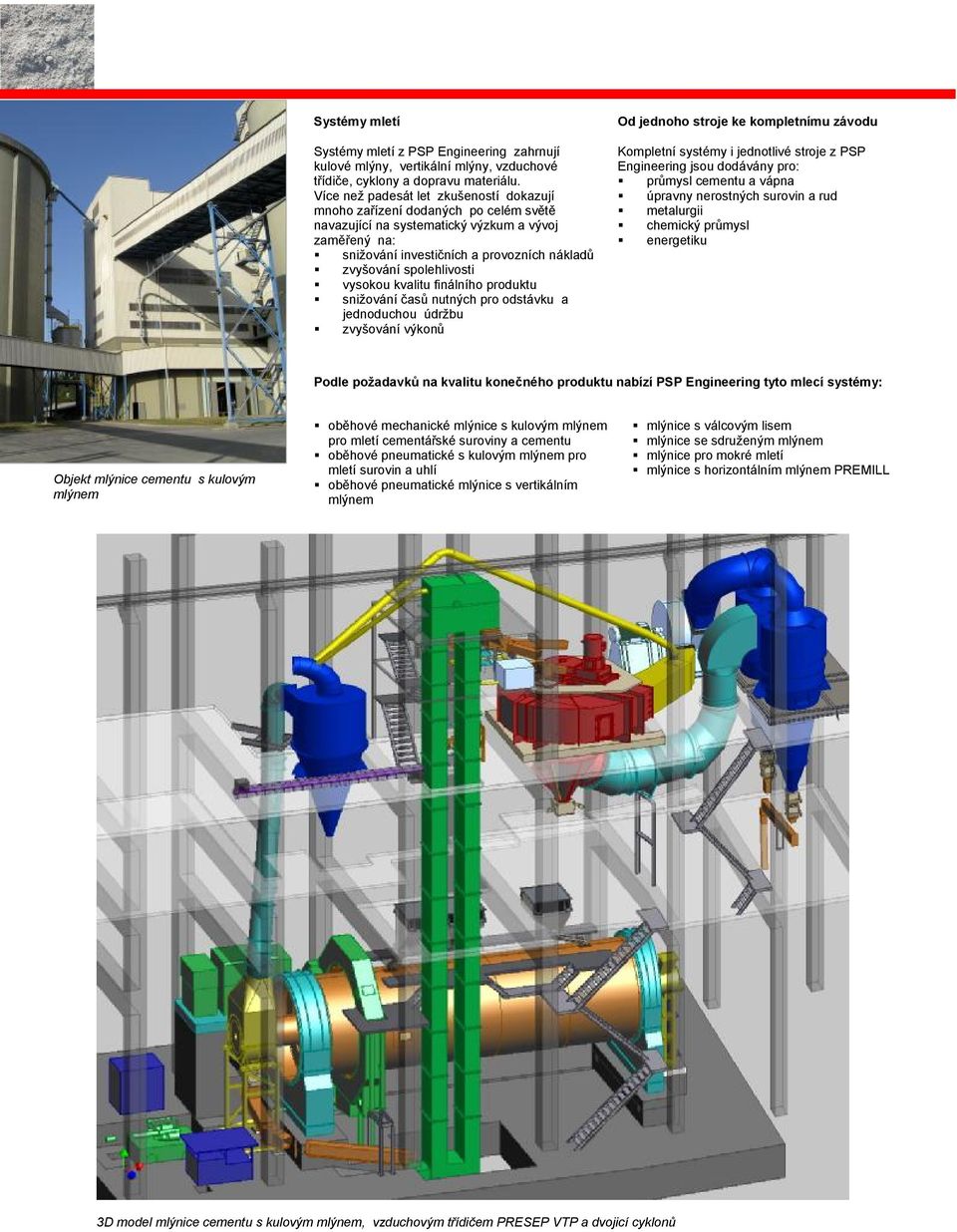

2 Systémy mletí Systémy mletí z PSP Engineering zahrnují kulové mlýny, vertikální mlýny, ové třídiče, cyklony a dopravu u. Více než padesát let zkušeností dokazují mnoho zařízení dodaných po celém světě navazující na systematický výzkum a vývoj zaměřený na: snižování investičních a provozních nákladů zvyšování spolehlivosti vysokou kvalitu finálního u snižování časů nutných pro odstávku a jednoduchou údržbu zvyšování výkonů Od jednoho stroje ke kompletnímu závodu Kompletní systémy i jednotlivé stroje z PSP Engineering jsou dodávány pro: průmysl cementu a vápna úpravny nerostných surovin a rud metalurgii chemický průmysl energetiku Podle požadavků na kvalitu konečného u nabízí PSP Engineering tyto mlecí systémy: Objekt mlýnice cementu s kulovým mlýnem oběhové mechanické mlýnice s kulovým mlýnem pro mletí cementářské suroviny a cementu oběhové pneumatické s kulovým mlýnem pro mletí surovin a uhlí oběhové pneumatické mlýnice s vertikálním mlýnem mlýnice s válcovým lisem mlýnice se sdruženým mlýnem mlýnice pro mokré mletí mlýnice s horizontálním mlýnem PREMILL 3D model mlýnice cementu s kulovým mlýnem, ovým třídičem PRESEP VTP a dvojicí cyklonů

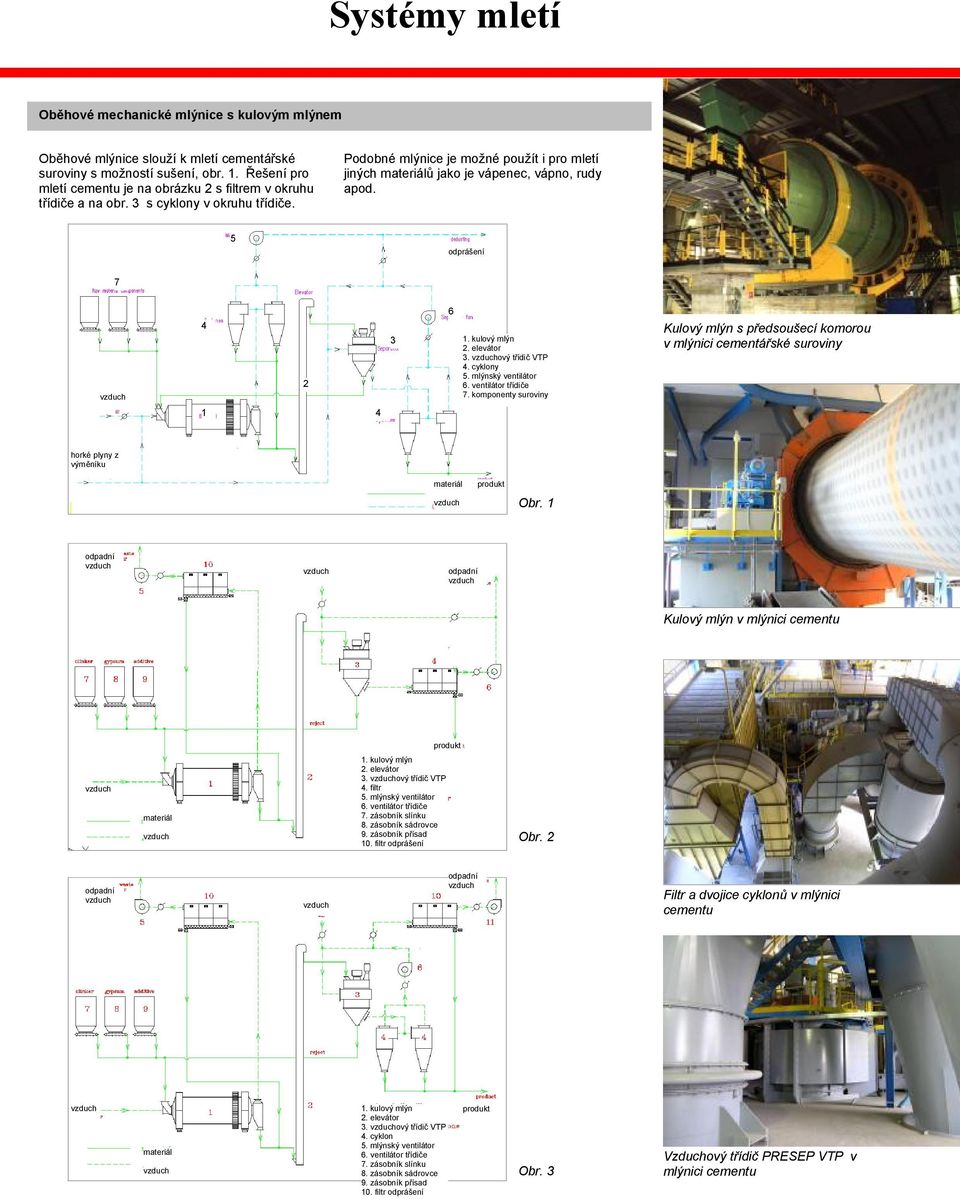

3 Systémy mletí Oběhové mechanické mlýnice s kulovým mlýnem Oběhové mlýnice slouží k mletí cementářské suroviny s možností sušení, obr. 1. Řešení pro mletí cementu je na obrázku 2 s filtrem v okruhu třídiče a na obr. 3 s cyklony v okruhu třídiče. Podobné mlýnice je možné použít i pro mletí jiných ů jako je vápenec, vápno, rudy apod. 5 odprášení elevátor 3. ový třídič VTP 4. cyklony 6. ventilátor třídiče 7. komponenty suroviny Kulový mlýn s předsoušecí komorou v mlýnici cementářské suroviny 1 4 horké plyny z výměníku Obr. 1 Kulový mlýn v mlýnici cementu 2. elevátor 3. ový třídič VTP 4. filtr 6. ventilátor třídiče 7. zásobník slínku 8. zásobník sádrovce 9. zásobník přísad 10. filtr odprášení Obr. 2 Filtr a dvojice cyklonů v mlýnici cementu 2. elevátor 3. ový třídič VTP 4. cyklon 6. ventilátor třídiče 7. zásobník slínku 8. zásobník sádrovce 9. zásobník přísad 10. filtr odprášení Obr. 3 Vzduchový třídič PRESEP VTP v mlýnici cementu

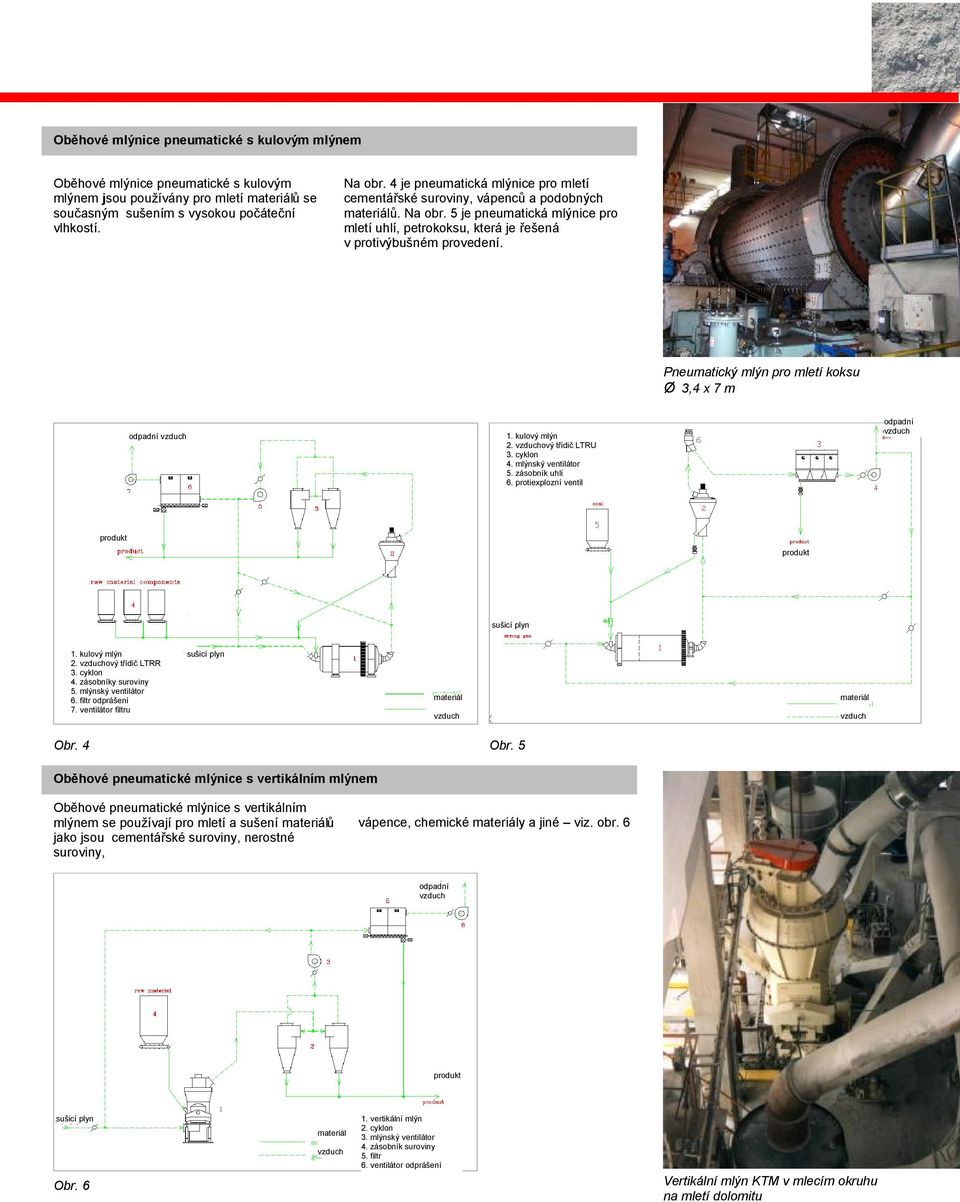

4 Oběhové mlýnice pneumatické s kulovým mlýnem Oběhové mlýnice pneumatické s kulovým mlýnem jsou používány pro mletí ů se současným sušením s vysokou počáteční vlhkostí. Na obr. 4 je pneumatická mlýnice pro mletí cementářské suroviny, vápenců a podobných ů. Na obr. 5 je pneumatická mlýnice pro mletí uhlí, petrokoksu, která je řešená v protivýbušném provedení. Pneumatický mlýn pro mletí koksu Ø 3,4 x 7 m 2. ový třídič LTRU 3. cyklon 4. mlýnský ventilátor 5. zásobník uhlí 6. protiexplozní ventil sušicí plyn 2. ový třídič LTRR 3. cyklon 4. zásobníky suroviny 6. filtr odprášení 7. ventilátor filtru sušicí plyn Obr. 4 Obr. 5 Oběhové pneumatické mlýnice s vertikálním mlýnem Oběhové pneumatické mlýnice s vertikálním mlýnem se používají pro mletí a sušení ů jako jsou cementářské suroviny, nerostné suroviny, vápence, chemické y a jiné viz. obr. 6 sušicí plyn Obr vertikální mlýn 2. cyklon 3. mlýnský ventilátor 4. zásobník suroviny 5. filtr 6. ventilátor odprášení Vertikální mlýn KTM v mlecím okruhu na mletí dolomitu

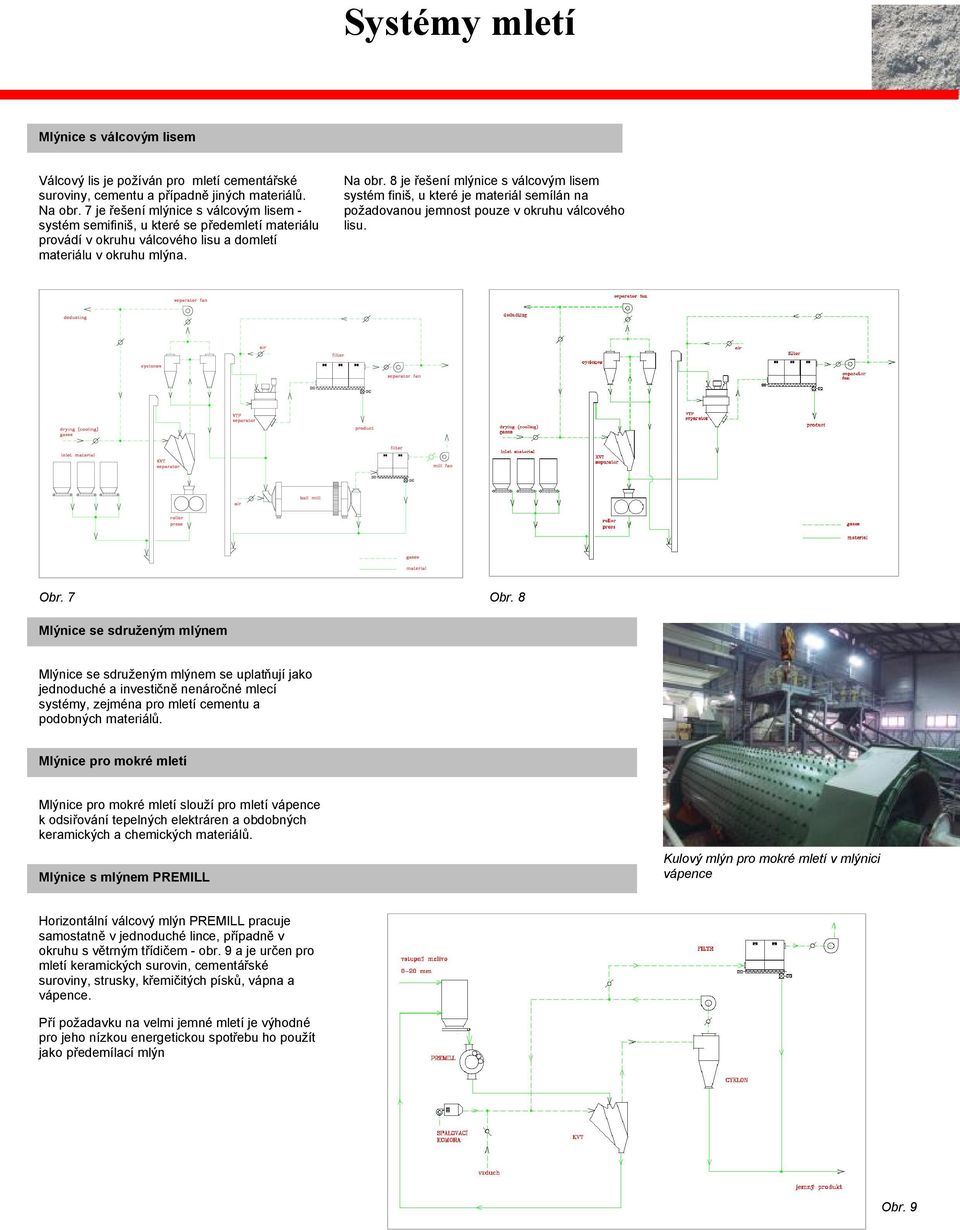

5 Systémy mletí Mlýnice s válcovým lisem Válcový lis je požíván pro mletí cementářské suroviny, cementu a případně jiných ů. Na obr. 7 je řešení mlýnice s válcovým lisem - systém semifiniš, u které se předemletí u provádí v okruhu válcového lisu a domletí u v okruhu mlýna. Na obr. 8 je řešení mlýnice s válcovým lisem systém finiš, u které je semílán na požadovanou jemnost pouze v okruhu válcového lisu. Obr. 7 Obr. 8 Mlýnice se sdruženým mlýnem Mlýnice se sdruženým mlýnem se uplatňují jako jednoduché a investičně nenáročné mlecí systémy, zejména pro mletí cementu a podobných ů. Mlýnice pro mokré mletí Mlýnice pro mokré mletí slouží pro mletí vápence k odsiřování tepelných elektráren a obdobných keramických a chemických ů. Mlýnice s mlýnem PREMILL Kulový mlýn pro mokré mletí v mlýnici vápence Horizontální válcový mlýn PREMILL pracuje samostatně v jednoduché lince, případně v okruhu s větrným třídičem - obr. 9 a je určen pro mletí keramických surovin, cementářské suroviny, strusky, křemičitých písků, vápna a vápence. Pří požadavku na velmi jemné mletí je výhodné pro jeho nízkou energetickou spotřebu ho použít jako předemílací mlýn Obr. 9

6 PSP Engineering, společnost s více než padesátiletou tradicí, je významný dodavatel specializovaných ů a kompletních procesních systémů na zpracování stavebních hmot a nerostných surovin. PSP Engineering se zabývá projektováním a konstrukcí zařízení pro cementárny, vápenky, lomy, štěrkovny a pískovny. PSP Engineering a.s. Kojetinská 71, č.p Přerov, Česká republika Tel.: , Fax: info@pspeng.cz PSP Engineering a.s. Grinding systems/systémy mletí CZ01/2005 Výrobce si vyhrazuje právo na modifikaci ů a/nebo jejich parametrů bez předchozího upozornění PSP Engineering a.s.
