Šest uzlovačů (LB423 a LB433) Perfektní tvar, stálá a vysoká hustota balíku.

Transkript

1 KVALITNÍ, RYCHLÁ A ŠETRNÁ SKLIZEŇ LISEM ZNAČKY CASE IH

2 CASE IH provozní monitor Úplná kontrola nad lisováním od začátku tvorby balíku. Šest uzlovačů (LB423 a LB433) Perfektní tvar, stálá a vysoká hustota balíku. Silné ventilátory Vázací ústrojí je udržováno v čistotě od prachu a slámy. Automaticky regulovatelná lisovací komora Třístranná regulace pro dosažení optimální hustoty a tvaru balíku. Vývodový hřídel k pohonu mohutného setrvačníku Nižší energetické požadavky při maximální pracovní výkonnosti. Široké sběrací ústrojí Plodina je sesbírána rychle a efektivně. Dlouhý zdvih a klidný chod lisovacího pístu Pohon přímo z hlavní převodovky pro spolehlivou a plynulou tvorbu balíku. Prostorné zásobníky motouzů Velká zásoba klubek motouzů pro celodenní práci. Řiditelná tandemová náprava Zlepšení jízdních vlastností a omezení rizika utužení půdy.

3 MODERNÍ TECHNOLOGIÍ K NEJVYŠŠÍ PRODUKTIVITĚ Komfortní elektronický provozní monitor poskytuje od počátku kontrolu nad procesem lisování. Zobrazuje všechny důležité údaje a umožňuje obsluze ovládat a nastavovat hlavní funkce. Zároveň provádí vlastní diagnostiku lisu a pomocí 15-ti senzorů a varovných signálů informuje o případných problémech během lisování. Sběr plodin beze ztrát. Díky odlehčovacím pružinám a kolům kopírujícím terén, pracuje sběrací ústrojí v optimální výši. Plodina je dokonale bez poškození sesbírána pomocí pružně uložených ocelových prstů, které jsou rozmístěny ve čtyřech řadách, půda není sběrem narušena. Deflektor sběrače je ručně nastavitelný pro přizpůsobení sbíranému řádku. Sběrač je vybaven jištěním proti přetížení v případě jeho ucpání. Hydraulicky ovládané široké sběrací ústrojí. V závislosti na modelu je šířka sběracího ústrojí 2,00 m; 2,25 m nebo 2,40 m. Sbíraná plodina je od krajů odebírána přihrnovacími šneky a následně plynule dopravována do předlisovací komory.ta zajišťuje vytvoření rovnoměrné struktury balíku. Řezací ústrojí. Masivní rotor společně s řezacími noži, ovládanými do záběru hydraulicky (23 nebo 33 nožů v závislosti na modelu), umožňuje vytvářet řezanku o teoretické délce pouhých 39 mm. K usnadnění výměny se nosník nožů vysouvá na levou stranu. Předlisovací a lisovací komora. Vkládací ústrojí podává materiál do předlisovací komory, která je uzavřena pomocí vysouvatelných zarážek. Jakmile dosáhne úroveň předlisování nastavené hodnoty, dojde k uvolnění zarážek a celý objem komory je kasačem vtlačen do hlavní lisovací komory před lisovací píst. Předlisovací komora s možností nastavení počtu vrstev zajišťuje plynulé plnění lisovacího kanálu a tak napomáhá k přesnému formování balíků o rovnoměrném a vysokém stupni stlačení. Lisovací tlak se nastavuje pomocí provozního monitoru. Lze zvolit buď přímou hodnotu tlaku v manuálním režimu, nebo se v automatickém režimu nastaví hodnota od 0-100, které odpovídá určitý lisovací tlak a lis automaticky reguluje hodnotu lisovacího tlaku. Lze také nastavit lisovací tlak manuálně pomocí ventilu v přední části lisu. Vázací systém. Vázání balíku je prováděno pomocí čtyř nebo šesti dvojitých vazačů, které jsou ofukovány ventilátory. Perfektně vytvarované a ovázané balíky umožňují snadnou manipulaci. Provozní monitor s LCD displejem umožňuje obsluze ovládat a nastavovat hlavní funkce a poskytuje kontrolu nad procesem lisování. Mohutný setrvačník a zesílená převodovka zajišťující maximální pracovní výkonnost. Rotační vkládací ústrojí pro plynulý přísun hmoty. Uložení nožů pro snadný přístup k jejich ostření či nahrazení.

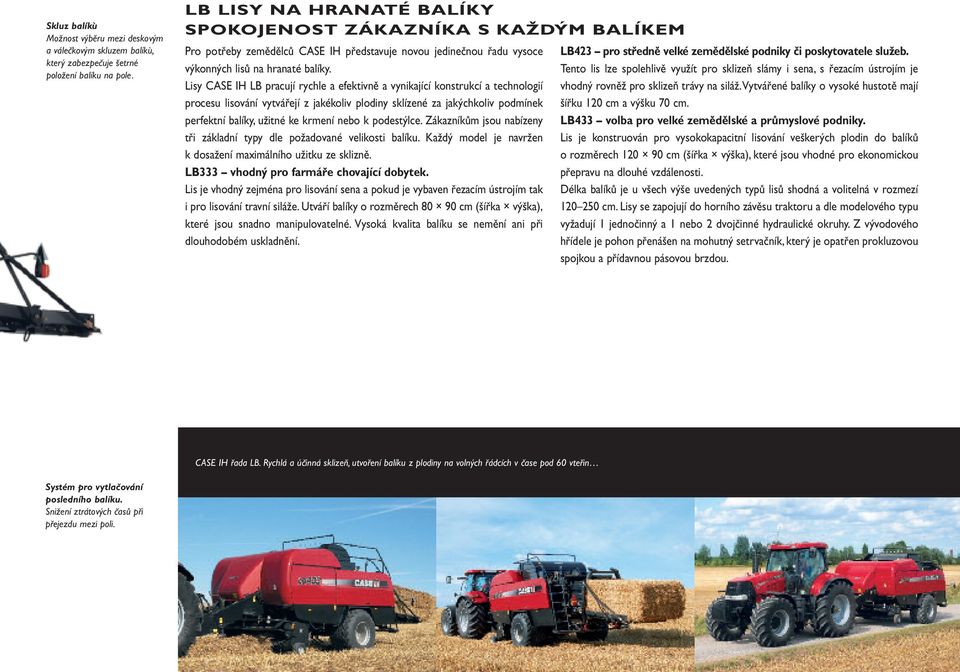

4 Skluz balíkù Možnost výběru mezi deskovým a válečkovým skluzem balíkù, který zabezpečuje šetrné položení balíku na pole. LB LISY NA HRANATÉ BALÍKY SPOKOJENOST ZÁKAZNÍKA S KAŽDÝM BALÍKEM Pro potřeby zemědělců CASE IH představuje novou jedinečnou řadu vysoce výkonných lisů na hranaté balíky. Lisy CASE IH LB pracují rychle a efektivně a vynikající konstrukcí a technologií procesu lisování vytvářejí z jakékoliv plodiny sklízené za jakýchkoliv podmínek perfektní balíky, užitné ke krmení nebo k podestýlce. Zákazníkům jsou nabízeny tři základní typy dle požadované velikosti balíku. Každý model je navržen k dosažení maximálního užitku ze sklizně. LB333 vhodný pro farmáře chovající dobytek. Lis je vhodný zejména pro lisování sena a pokud je vybaven řezacím ústrojím tak i pro lisování travní siláže. Utváří balíky o rozměrech cm (šířka výška), které jsou snadno manipulovatelné. Vysoká kvalita balíku se nemění ani při dlouhodobém uskladnění. LB423 pro středně velké zemědělské podniky či poskytovatele služeb. Tento lis lze spolehlivě využít pro sklizeň slámy i sena, s řezacím ústrojím je vhodný rovněž pro sklizeň trávy na siláž.vytvářené balíky o vysoké hustotě mají šířku 120 cm a výšku 70 cm. LB433 volba pro velké zemědělské a průmyslové podniky. Lis je konstruován pro vysokokapacitní lisování veškerých plodin do balíků o rozměrech cm (šířka výška), které jsou vhodné pro ekonomickou přepravu na dlouhé vzdálenosti. Délka balíků je u všech výše uvedených typů lisů shodná a volitelná v rozmezí cm. Lisy se zapojují do horního závěsu traktoru a dle modelového typu vyžadují 1 jednočinný a 1 nebo 2 dvojčinné hydraulické okruhy. Z vývodového hřídele je pohon přenášen na mohutný setrvačník, který je opatřen prokluzovou spojkou a přídavnou pásovou brzdou. CASE IH řada LB. Rychlá a účinná sklizeň, utvoření balíku z plodiny na volných řádcích v čase pod 60 vteřin Systém pro vytlačování posledního balíku. Snižení ztrátových časů při přejezdu mezi poli.

5 SPOLEHLIVOST ODMĚNA DANÁ LÉTY ZKUŠENOSTÍ Bezpečné a jisté vázání. Lisy LB používají systém dvojitého vázání, což znamená, že se uzel váže na začátku i na konci balíku. Vázací mechanizmus je uložen v horní části pod krytem a je neustále ofukován dvojicí či trojicí ventilátorů. Práce vázacího mechanizmu je kontrolována provozním monitorem, obsluha je graficky a zvukově upozorněna, zdali vázání proběhlo správně. Pokud dojde k chybě vázání, zobrazí se na monitoru uzlovač, který špatně zavázal. Funkci vázání je možné kontrolovat i pomocí terčíků v horní části lisu. Délka balíku se nastavuje v zadní části lisu pomocí přesunutí kolíčku na děrované liště. Pohyb balíku je snímán pomocí hvězdice, která po dojetí na konec lišty spouští vázací mechanizmus. Pro zabezpečení celodenní práce jsou na lisu postranní zásobníky až na 30 klubek motouzu. Skluz balíku. Lisy LB jsou vybaveny deskovým, na přání válečkovým skluzem balíků, jež zabezpečují šetrné položení balíku na poli. Systém pro vytlačování posledního balíku uvolní tlak v lisovací komoře a hydraulicky řízené vysouvací prsty vysunou balík, který zůstane na tom poli, kde byl vytvořen. Pro maximální půdní ochranu a dopravní bezpečnost je nabízena široká volba pneumatik s možností výběru mezi jednoduchou, tandemovou, případně říditelnou tandemovou nápravou. Jednoduchost a nízké nároky na údržbu. Velké odklápěcí kryty s plynovými vzpěrami poskytují snadný přístup ke všem důležitým součástem lisu. Centrální mazání je ovládáno pomocí provozního monitoru. Důležitou funkcí je kontrola správné činnosti lisu, v případě poruchy je obsluha informována chybovým hlášením s vyznačením poruchy. Až 6 uzlovačů (LB 423 a LB 433) pro perfektní a stálý tvar a hustotu balíku. Výkonné ventilátory udržují vázací ústrojí v čistotě. Deskový nebo válečkový skluz pro šetrné uložení balíku na pole. Postranní zásobníky na 30 klubek vázacího motouzu.

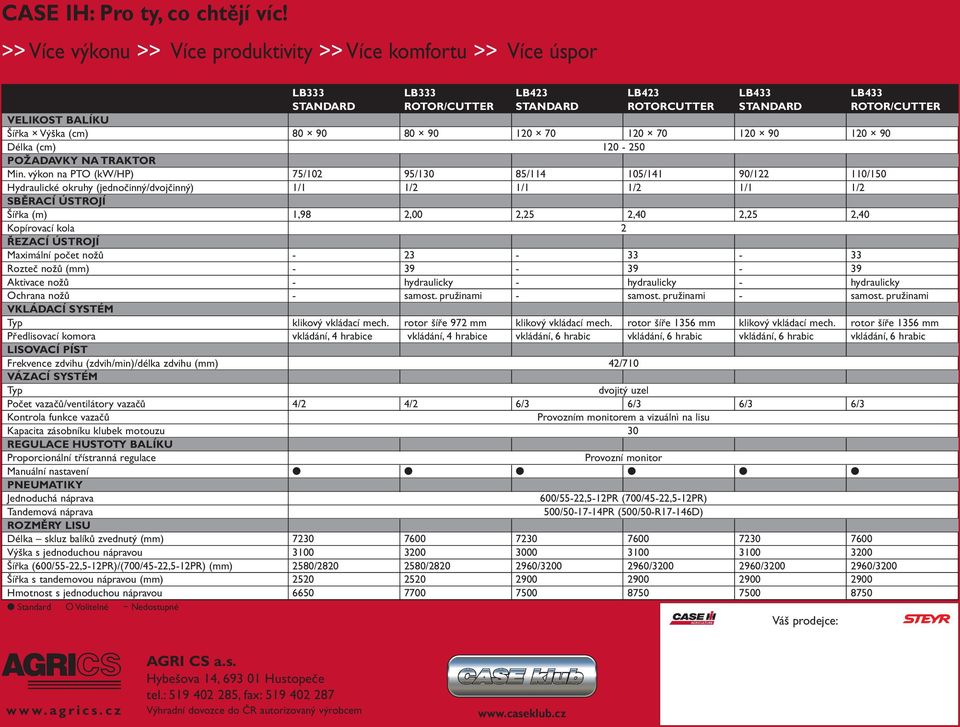

6 CASE IH: Pro ty, co chtějí víc! >> Více výkonu >> Více produktivity >> Více komfortu >> Více úspor LB333 LB333 LB423 LB423 LB433 LB433 STANDARD ROTOR/CUTTER STANDARD ROTORCUTTER STANDARD ROTOR/CUTTER VELIKOST BALÍKU Šířka Výška (cm) Délka (cm) POŽADAVKY NA TRAKTOR Min. výkon na PTO (kw/hp) 75/102 95/130 85/ /141 90/ /150 Hydraulické okruhy (jednočinný/dvojčinný) 1/1 1/2 1/1 1/2 1/1 1/2 SBĚRACÍ ÚSTROJÍ Šířka (m) 1,98 2,00 2,25 2,40 2,25 2,40 Kopírovací kola 2 ŘEZACÍ ÚSTROJÍ Maximální počet nožů Rozteč nožů (mm) Aktivace nožů - hydraulicky - hydraulicky - hydraulicky Ochrana nožů - samost. pružinami - samost. pružinami - samost. pružinami VKLÁDACÍ SYSTÉM Typ klikový vkládací mech. rotor šíře 972 mm klikový vkládací mech. rotor šíře 1356 mm klikový vkládací mech. rotor šíře 1356 mm Předlisovací komora vkládání, 4 hrabice vkládání, 4 hrabice vkládání, 6 hrabic vkládání, 6 hrabic vkládání, 6 hrabic vkládání, 6 hrabic LISOVACÍ PÍST Frekvence zdvihu (zdvih/min)/délka zdvihu (mm) 42/710 VÁZACÍ SYSTÉM Typ dvojitý uzel Počet vazačů/ventilátory vazačů 4/2 4/2 6/3 6/3 6/3 6/3 Kontrola funkce vazačů Provozním monitorem a vizuálnì na lisu Kapacita zásobníku klubek motouzu 30 REGULACE HUSTOTY BALÍKU Proporcionální třístranná regulace Provozní monitor Manuální nastavení PNEUMATIKY Jednoduchá náprava 600/55-22,5-12PR (700/45-22,5-12PR) Tandemová náprava 500/ PR (500/50-R17-146D) ROZMĚRY LISU Délka skluz balíků zvednutý (mm) Výška s jednoduchou nápravou Šířka (600/55-22,5-12PR)/(700/45-22,5-12PR) (mm) 2580/ / / / / /3200 Šířka s tandemovou nápravou (mm) Hmotnost s jednoduchou nápravou Standard O Volitelné Nedostupné Váš prodejce: w w w. a g r i c s. c z AGRI CS a.s. Hybešova 14, Hustopeče tel.: , fax: Výhradní dovozce do ČR autorizovaný výrobcem
