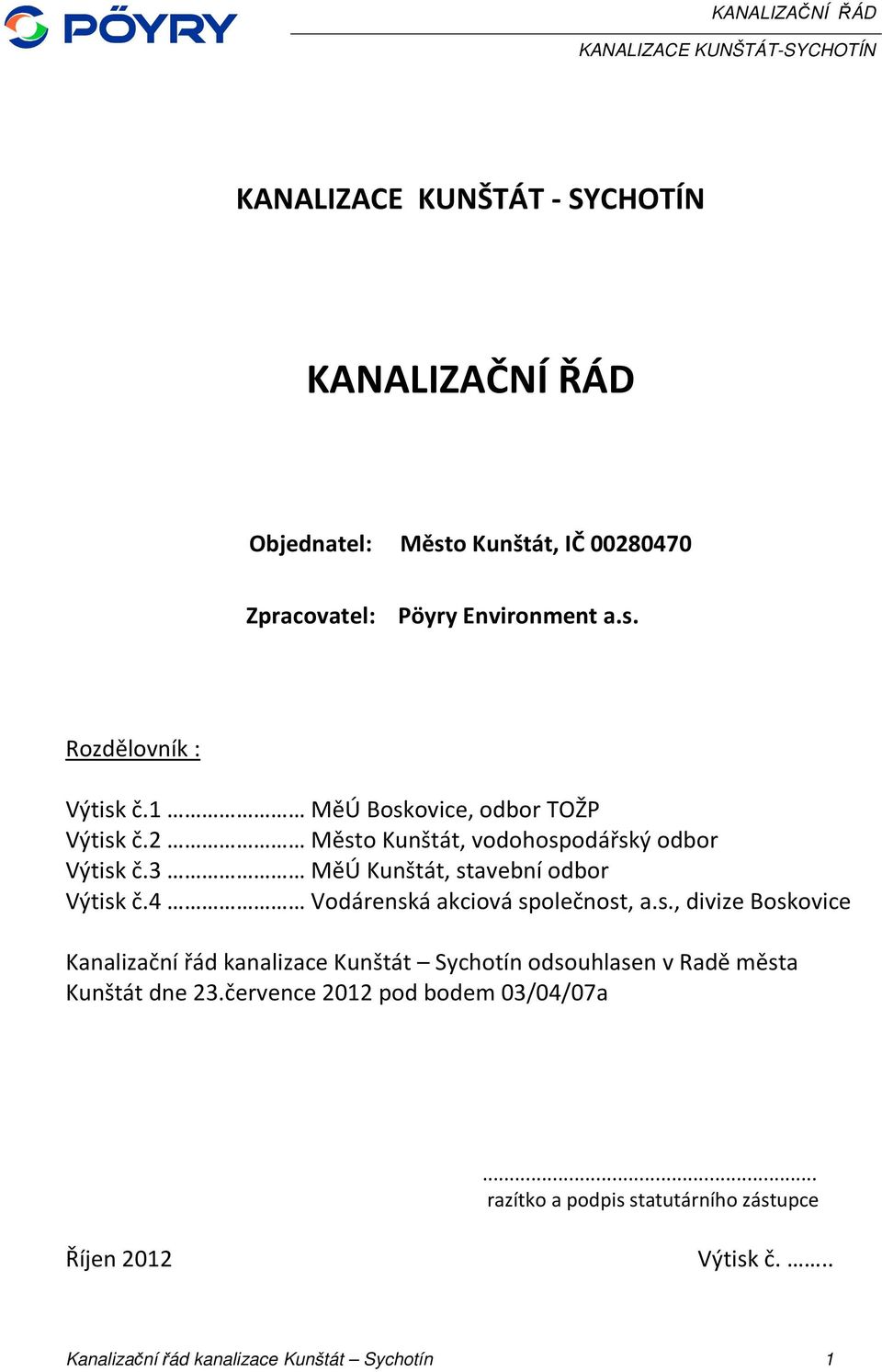

1 KANALIZACE KUNŠTÁT - SYCHOTÍN KANALIZAČNÍ ŘÁD Objednatel: Město Kunštát, IČ Zpracovatel: Pöyry Environment a.s. Rozdělovník : Výtisk č.1 MěÚ Boskovice, odbor TOŽP Výtisk č.2 Město Kunštát, vodohospodářský odbor Výtisk č.3 MěÚ Kunštát, stavební odbor Výtisk č.4 Vodárenská akciová společnost, a.s., divize Boskovice Kanalizační řád kanalizace Kunštát Sychotín odsouhlasen v Radě města Kunštát dne 23.července 2012 pod bodem 03/04/07a... razítko a podpis statutárního zástupce Říjen 2012 Výtisk č... Kanalizační řád kanalizace Kunštát Sychotín 1

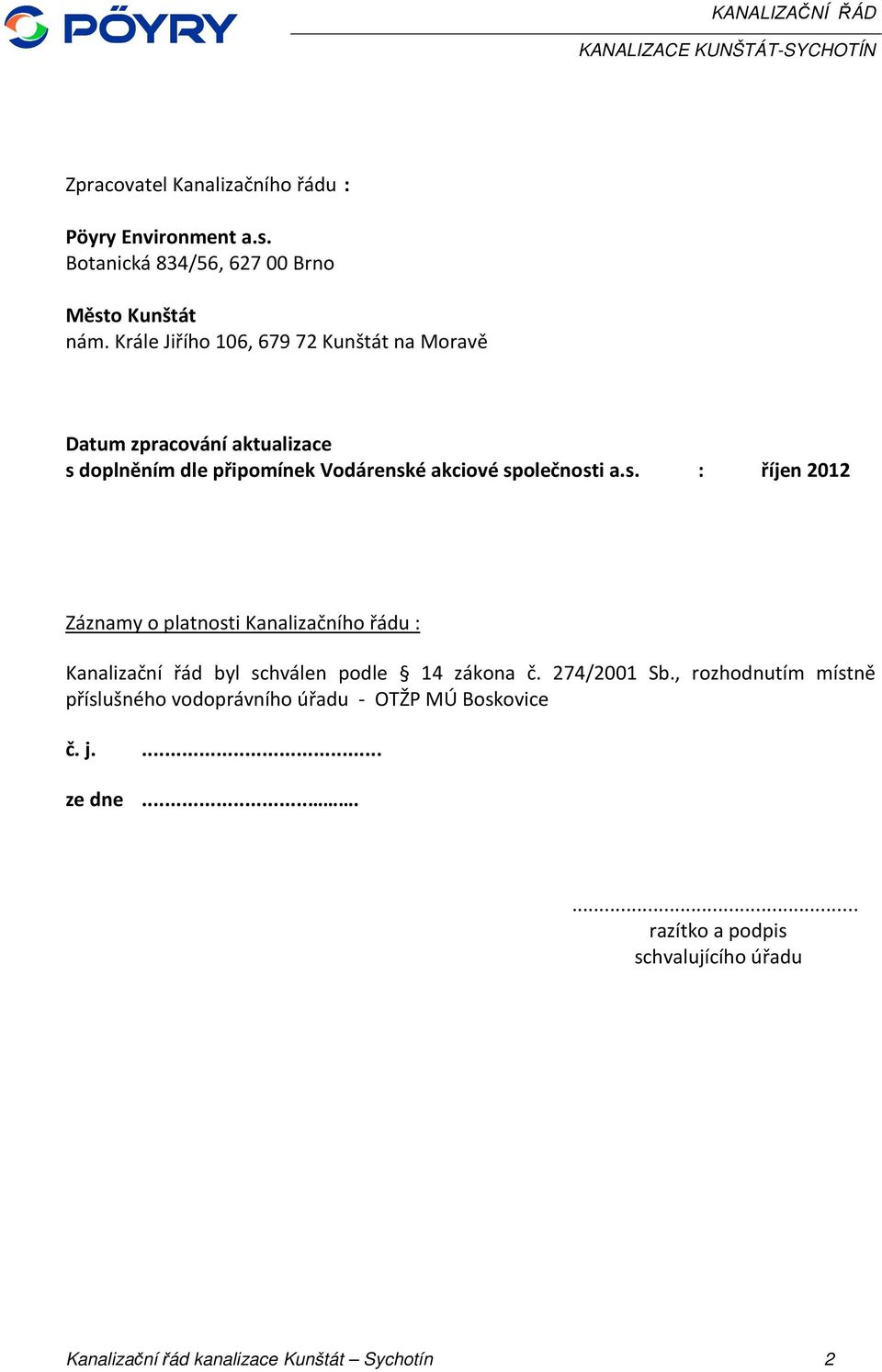

2 Zpracovatel Kanalizačního řádu : Pöyry Environment a.s. Botanická 834/56, Brno Město Kunštát nám. Krále Jiřího 106, Kunštát na Moravě Datum zpracování aktualizace s doplněním dle připomínek Vodárenské akciové společnosti a.s. : říjen 2012 Záznamy o platnosti Kanalizačního řádu : Kanalizační řád byl schválen podle 14 zákona č. 274/2001 Sb., rozhodnutím místně příslušného vodoprávního úřadu - OTŽP MÚ Boskovice č. j.... ze dne razítko a podpis schvalujícího úřadu Kanalizační řád kanalizace Kunštát Sychotín 2

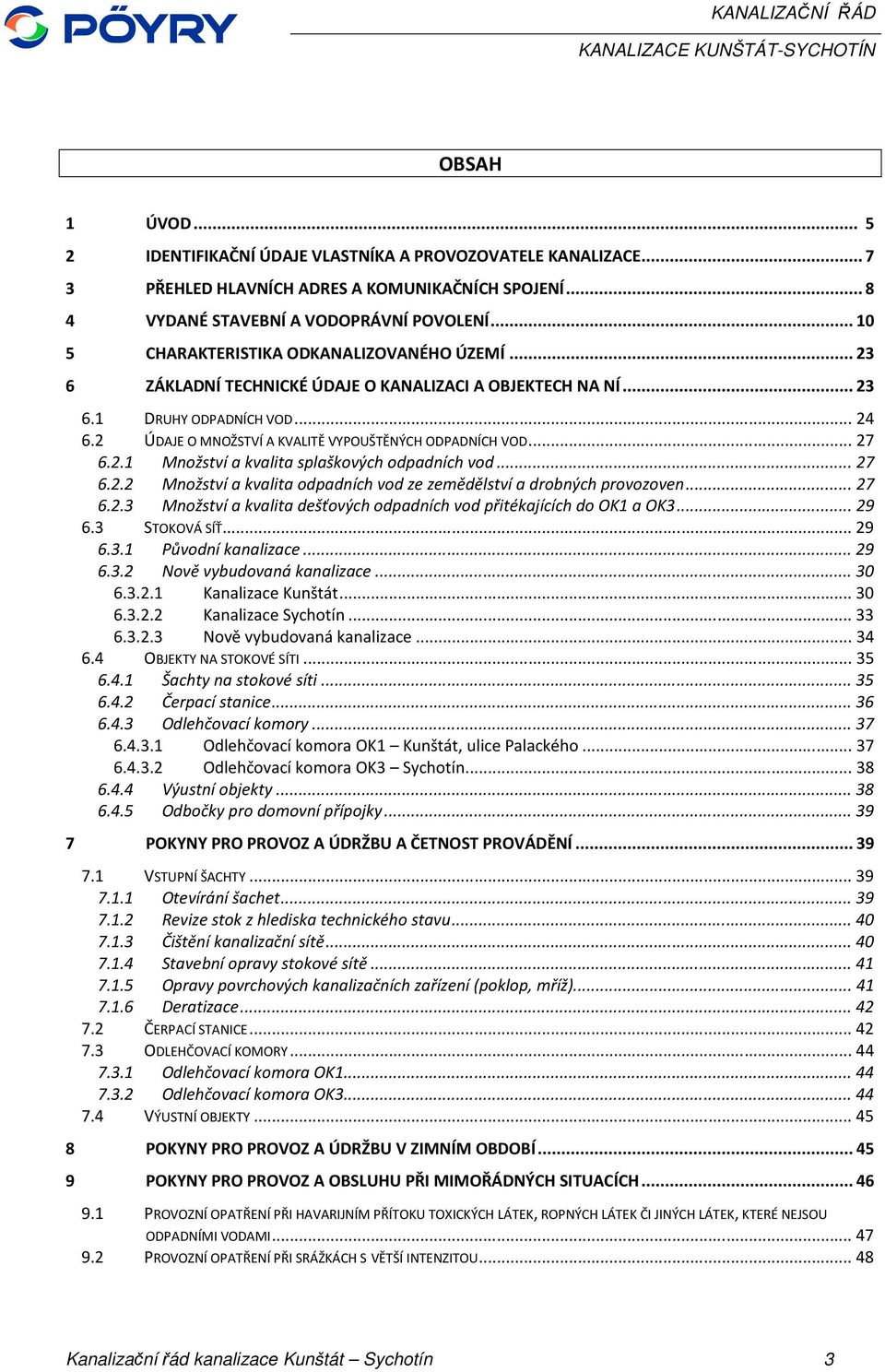

3 OBSAH 1 ÚVOD IDENTIFIKAČNÍ ÚDAJE VLASTNÍKA A PROVOZOVATELE KANALIZACE PŘEHLED HLAVNÍCH ADRES A KOMUNIKAČNÍCH SPOJENÍ VYDANÉ STAVEBNÍ A VODOPRÁVNÍ POVOLENÍ CHARAKTERISTIKA ODKANALIZOVANÉHO ÚZEMÍ ZÁKLADNÍ TECHNICKÉ ÚDAJE O KANALIZACI A OBJEKTECH NA NÍ DRUHY ODPADNÍCH VOD ÚDAJE O MNOŽSTVÍ A KVALITĚ VYPOUŠTĚNÝCH ODPADNÍCH VOD Množství a kvalita splaškových odpadních vod Množství a kvalita odpadních vod ze zemědělství a drobných provozoven Množství a kvalita dešťových odpadních vod přitékajících do OK1 a OK STOKOVÁ SÍŤ Původní kanalizace Nově vybudovaná kanalizace Kanalizace Kunštát Kanalizace Sychotín Nově vybudovaná kanalizace OBJEKTY NA STOKOVÉ SÍTI Šachty na stokové síti Čerpací stanice Odlehčovací komory Odlehčovací komora OK1 Kunštát, ulice Palackého Odlehčovací komora OK3 Sychotín Výustní objekty Odbočky pro domovní přípojky POKYNY PRO PROVOZ A ÚDRŽBU A ČETNOST PROVÁDĚNÍ VSTUPNÍ ŠACHTY Otevírání šachet Revize stok z hlediska technického stavu Čištění kanalizační sítě Stavební opravy stokové sítě Opravy povrchových kanalizačních zařízení (poklop, mříž) Deratizace ČERPACÍ STANICE ODLEHČOVACÍ KOMORY Odlehčovací komora OK Odlehčovací komora OK VÝUSTNÍ OBJEKTY POKYNY PRO PROVOZ A ÚDRŽBU V ZIMNÍM OBDOBÍ POKYNY PRO PROVOZ A OBSLUHU PŘI MIMOŘÁDNÝCH SITUACÍCH PROVOZNÍ OPATŘENÍ PŘI HAVARIJNÍM PŘÍTOKU TOXICKÝCH LÁTEK, ROPNÝCH LÁTEK ČI JINÝCH LÁTEK, KTERÉ NEJSOU ODPADNÍMI VODAMI PROVOZNÍ OPATŘENÍ PŘI SRÁŽKÁCH S VĚTŠÍ INTENZITOU Kanalizační řád kanalizace Kunštát Sychotín 3

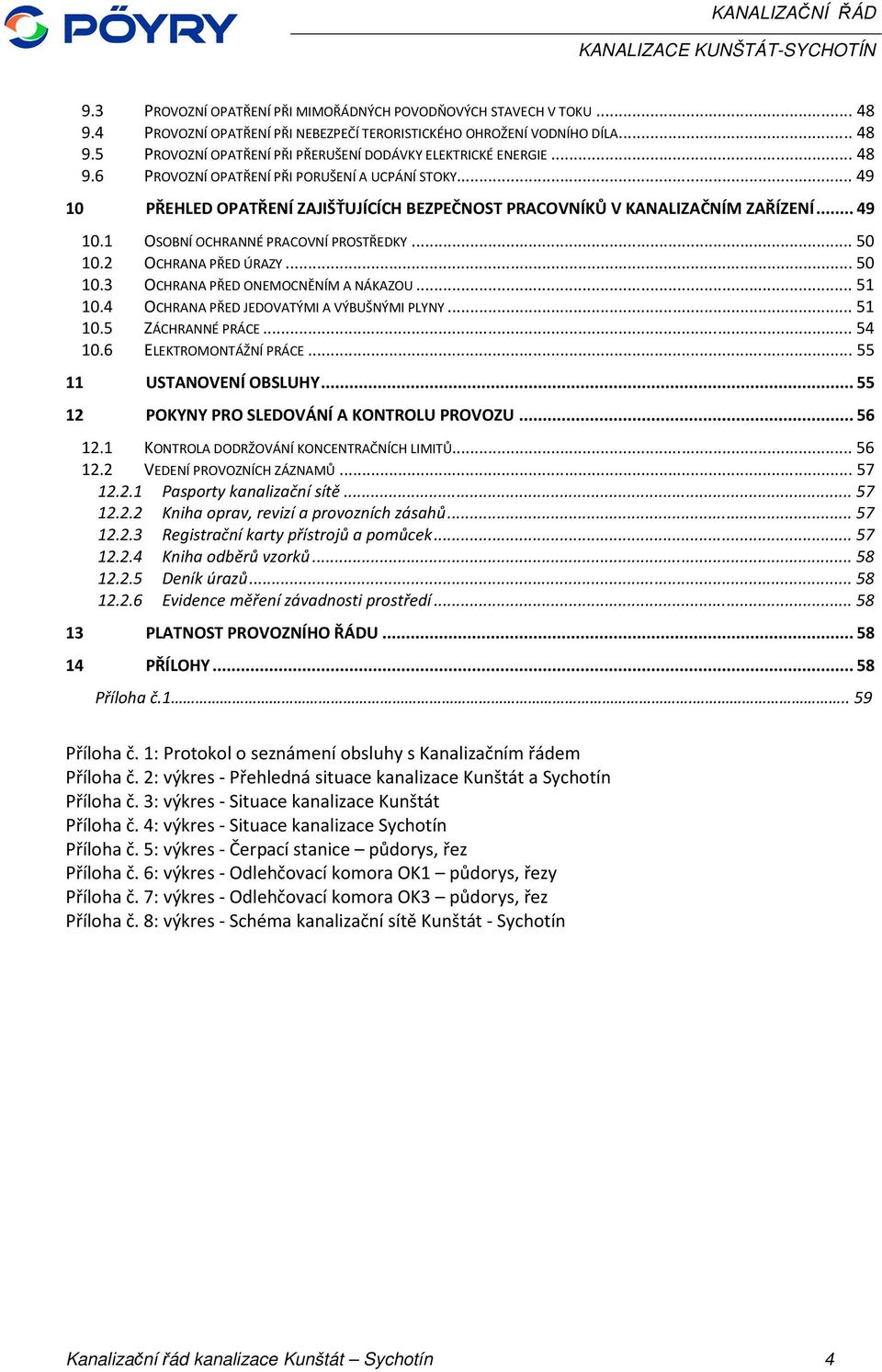

4 9.3 PROVOZNÍ OPATŘENÍ PŘI MIMOŘÁDNÝCH POVODŇOVÝCH STAVECH V TOKU PROVOZNÍ OPATŘENÍ PŘI NEBEZPEČÍ TERORISTICKÉHO OHROŽENÍ VODNÍHO DÍLA PROVOZNÍ OPATŘENÍ PŘI PŘERUŠENÍ DODÁVKY ELEKTRICKÉ ENERGIE PROVOZNÍ OPATŘENÍ PŘI PORUŠENÍ A UCPÁNÍ STOKY PŘEHLED OPATŘENÍ ZAJIŠŤUJÍCÍCH BEZPEČNOST PRACOVNÍKŮ V KANALIZAČNÍM ZAŘÍZENÍ OSOBNÍ OCHRANNÉ PRACOVNÍ PROSTŘEDKY OCHRANA PŘED ÚRAZY OCHRANA PŘED ONEMOCNĚNÍM A NÁKAZOU OCHRANA PŘED JEDOVATÝMI A VÝBUŠNÝMI PLYNY ZÁCHRANNÉ PRÁCE ELEKTROMONTÁŽNÍ PRÁCE USTANOVENÍ OBSLUHY POKYNY PRO SLEDOVÁNÍ A KONTROLU PROVOZU KONTROLA DODRŽOVÁNÍ KONCENTRAČNÍCH LIMITŮ VEDENÍ PROVOZNÍCH ZÁZNAMŮ Pasporty kanalizační sítě Kniha oprav, revizí a provozních zásahů Registrační karty přístrojů a pomůcek Kniha odběrů vzorků Deník úrazů Evidence měření závadnosti prostředí PLATNOST PROVOZNÍHO ŘÁDU PŘÍLOHY Příloha č Příloha č. 1: Protokol o seznámení obsluhy s Kanalizačním řádem Příloha č. 2: výkres - Přehledná situace kanalizace Kunštát a Sychotín Příloha č. 3: výkres - Situace kanalizace Kunštát Příloha č. 4: výkres - Situace kanalizace Sychotín Příloha č. 5: výkres - Čerpací stanice půdorys, řez Příloha č. 6: výkres - Odlehčovací komora OK1 půdorys, řezy Příloha č. 7: výkres - Odlehčovací komora OK3 půdorys, řez Příloha č. 8: výkres - Schéma kanalizační sítě Kunštát - Sychotín Kanalizační řád kanalizace Kunštát Sychotín 4

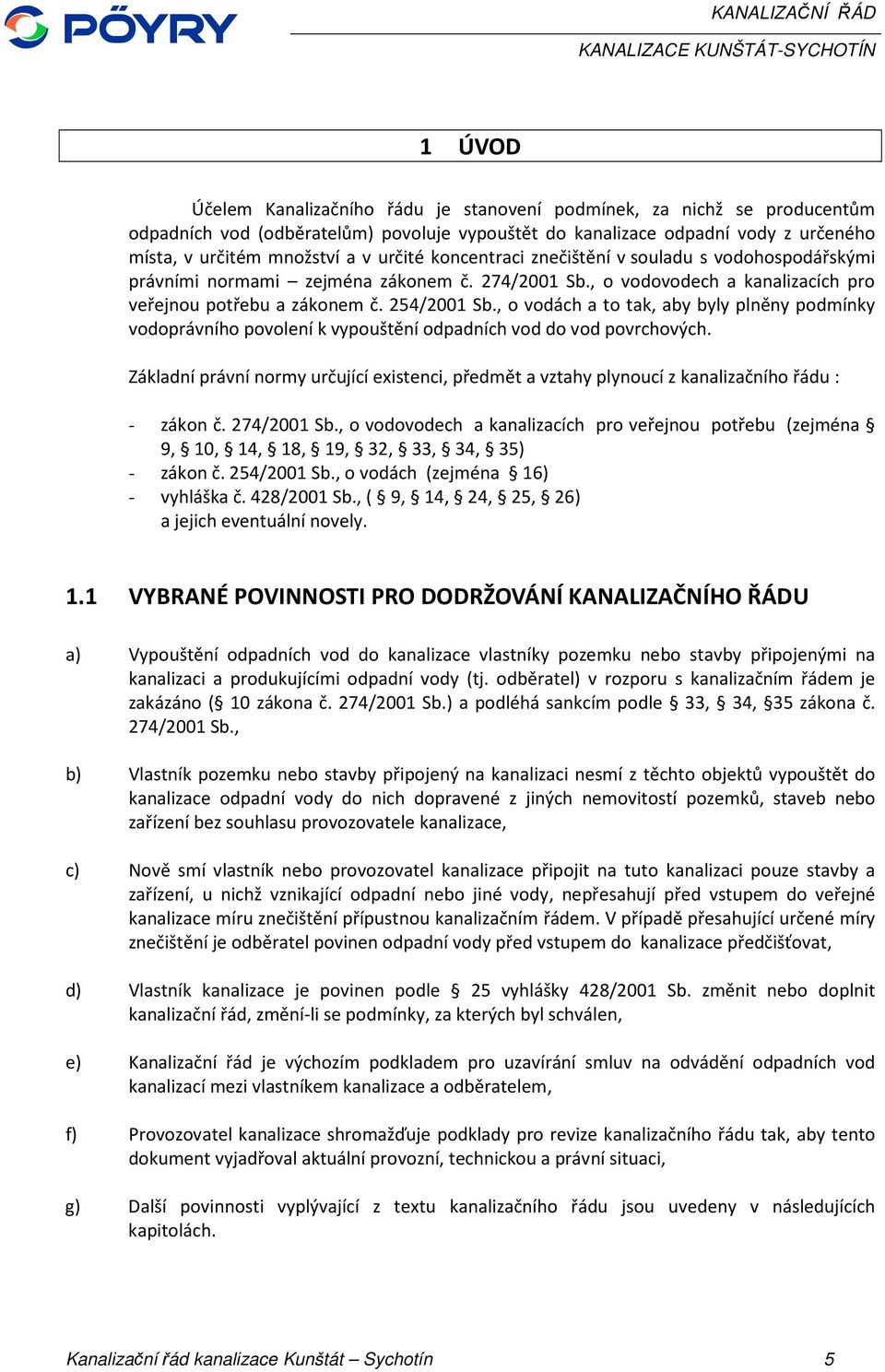

5 1 ÚVOD Účelem Kanalizačního řádu je stanovení podmínek, za nichž se producentům odpadních vod (odběratelům) povoluje vypouštět do kanalizace odpadní vody z určeného místa, v určitém množství a v určité koncentraci znečištění v souladu s vodohospodářskými právními normami zejména zákonem č. 274/2001 Sb., o vodovodech a kanalizacích pro veřejnou potřebu a zákonem č. 254/2001 Sb., o vodách a to tak, aby byly plněny podmínky vodoprávního povolení k vypouštění odpadních vod do vod povrchových. Základní právní normy určující existenci, předmět a vztahy plynoucí z kanalizačního řádu : - zákon č. 274/2001 Sb., o vodovodech a kanalizacích pro veřejnou potřebu (zejména 9, 10, 14, 18, 19, 32, 33, 34, 35) - zákon č. 254/2001 Sb., o vodách (zejména 16) - vyhláška č. 428/2001 Sb., ( 9, 14, 24, 25, 26) a jejich eventuální novely. 1.1 VYBRANÉ POVINNOSTI PRO DODRŽOVÁNÍ KANALIZAČNÍHO ŘÁDU a) Vypouštění odpadních vod do kanalizace vlastníky pozemku nebo stavby připojenými na kanalizaci a produkujícími odpadní vody (tj. odběratel) v rozporu s kanalizačním řádem je zakázáno ( 10 zákona č. 274/2001 Sb.) a podléhá sankcím podle 33, 34, 35 zákona č. 274/2001 Sb., b) Vlastník pozemku nebo stavby připojený na kanalizaci nesmí z těchto objektů vypouštět do kanalizace odpadní vody do nich dopravené z jiných nemovitostí pozemků, staveb nebo zařízení bez souhlasu provozovatele kanalizace, c) Nově smí vlastník nebo provozovatel kanalizace připojit na tuto kanalizaci pouze stavby a zařízení, u nichž vznikající odpadní nebo jiné vody, nepřesahují před vstupem do veřejné kanalizace míru znečištění přípustnou kanalizačním řádem. V případě přesahující určené míry znečištění je odběratel povinen odpadní vody před vstupem do kanalizace předčišťovat, d) Vlastník kanalizace je povinen podle 25 vyhlášky 428/2001 Sb. změnit nebo doplnit kanalizační řád, změní-li se podmínky, za kterých byl schválen, e) Kanalizační řád je výchozím podkladem pro uzavírání smluv na odvádění odpadních vod kanalizací mezi vlastníkem kanalizace a odběratelem, f) Provozovatel kanalizace shromažďuje podklady pro revize kanalizačního řádu tak, aby tento dokument vyjadřoval aktuální provozní, technickou a právní situaci, g) Další povinnosti vyplývající z textu kanalizačního řádu jsou uvedeny v následujících kapitolách. Kanalizační řád kanalizace Kunštát Sychotín 5

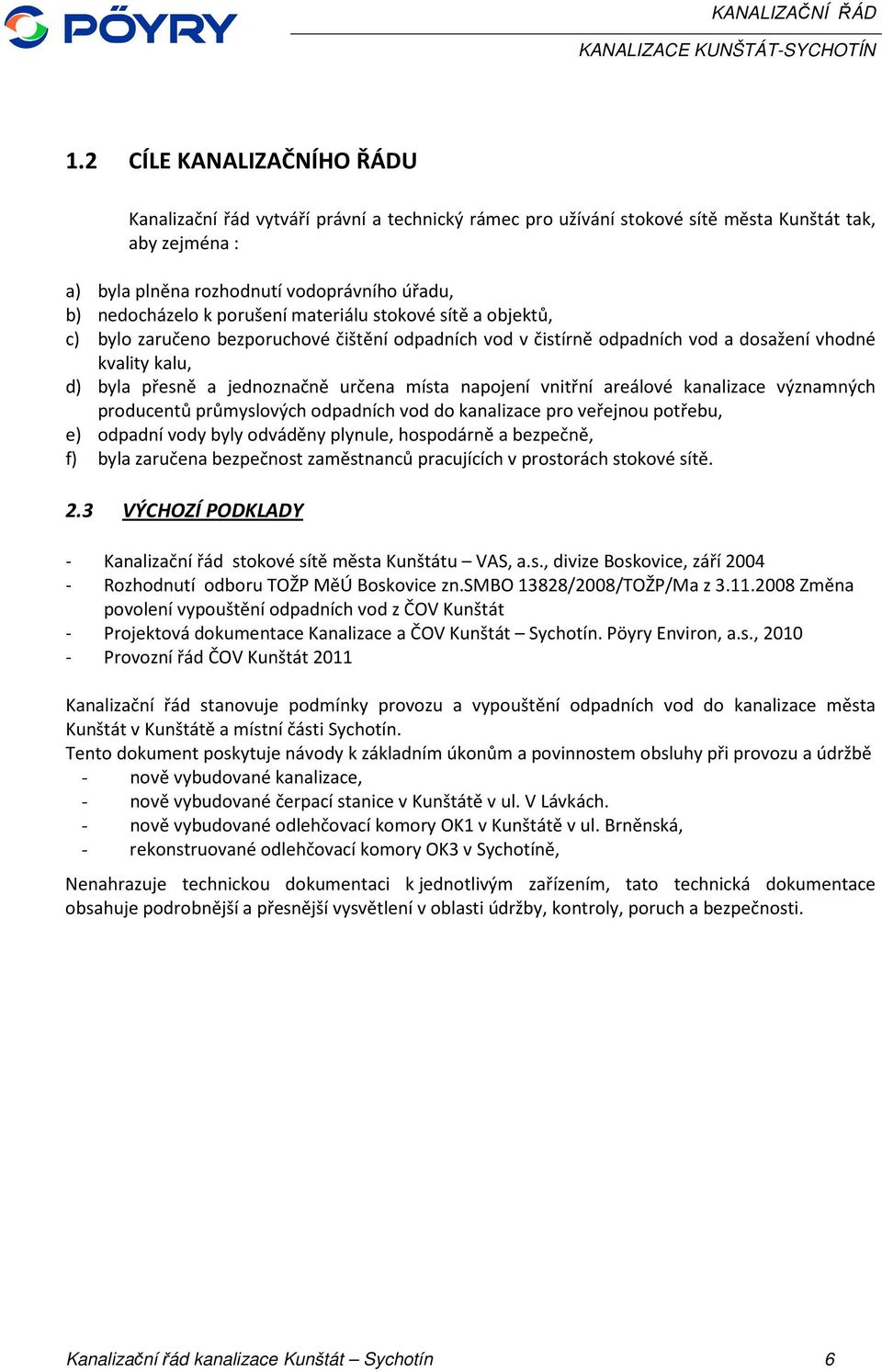

6 1.2 CÍLE KANALIZAČNÍHO ŘÁDU Kanalizační řád vytváří právní a technický rámec pro užívání stokové sítě města Kunštát tak, aby zejména : a) byla plněna rozhodnutí vodoprávního úřadu, b) nedocházelo k porušení materiálu stokové sítě a objektů, c) bylo zaručeno bezporuchové čištění odpadních vod v čistírně odpadních vod a dosažení vhodné kvality kalu, d) byla přesně a jednoznačně určena místa napojení vnitřní areálové kanalizace významných producentů průmyslových odpadních vod do kanalizace pro veřejnou potřebu, e) odpadní vody byly odváděny plynule, hospodárně a bezpečně, f) byla zaručena bezpečnost zaměstnanců pracujících v prostorách stokové sítě. 2.3 VÝCHOZÍ PODKLADY - Kanalizační řád stokové sítě města Kunštátu VAS, a.s., divize Boskovice, září Rozhodnutí odboru TOŽP MěÚ Boskovice zn.smbo 13828/2008/TOŽP/Ma z Změna povolení vypouštění odpadních vod z ČOV Kunštát - Projektová dokumentace Kanalizace a ČOV Kunštát Sychotín. Pöyry Environ, a.s., Provozní řád ČOV Kunštát 2011 Kanalizační řád stanovuje podmínky provozu a vypouštění odpadních vod do kanalizace města Kunštát v Kunštátě a místní části Sychotín. Tento dokument poskytuje návody k základním úkonům a povinnostem obsluhy při provozu a údržbě - nově vybudované kanalizace, - nově vybudované čerpací stanice v Kunštátě v ul. V Lávkách. - nově vybudované odlehčovací komory OK1 v Kunštátě v ul. Brněnská, - rekonstruované odlehčovací komory OK3 v Sychotíně, Nenahrazuje technickou dokumentaci k jednotlivým zařízením, tato technická dokumentace obsahuje podrobnější a přesnější vysvětlení v oblasti údržby, kontroly, poruch a bezpečnosti. Kanalizační řád kanalizace Kunštát Sychotín 6

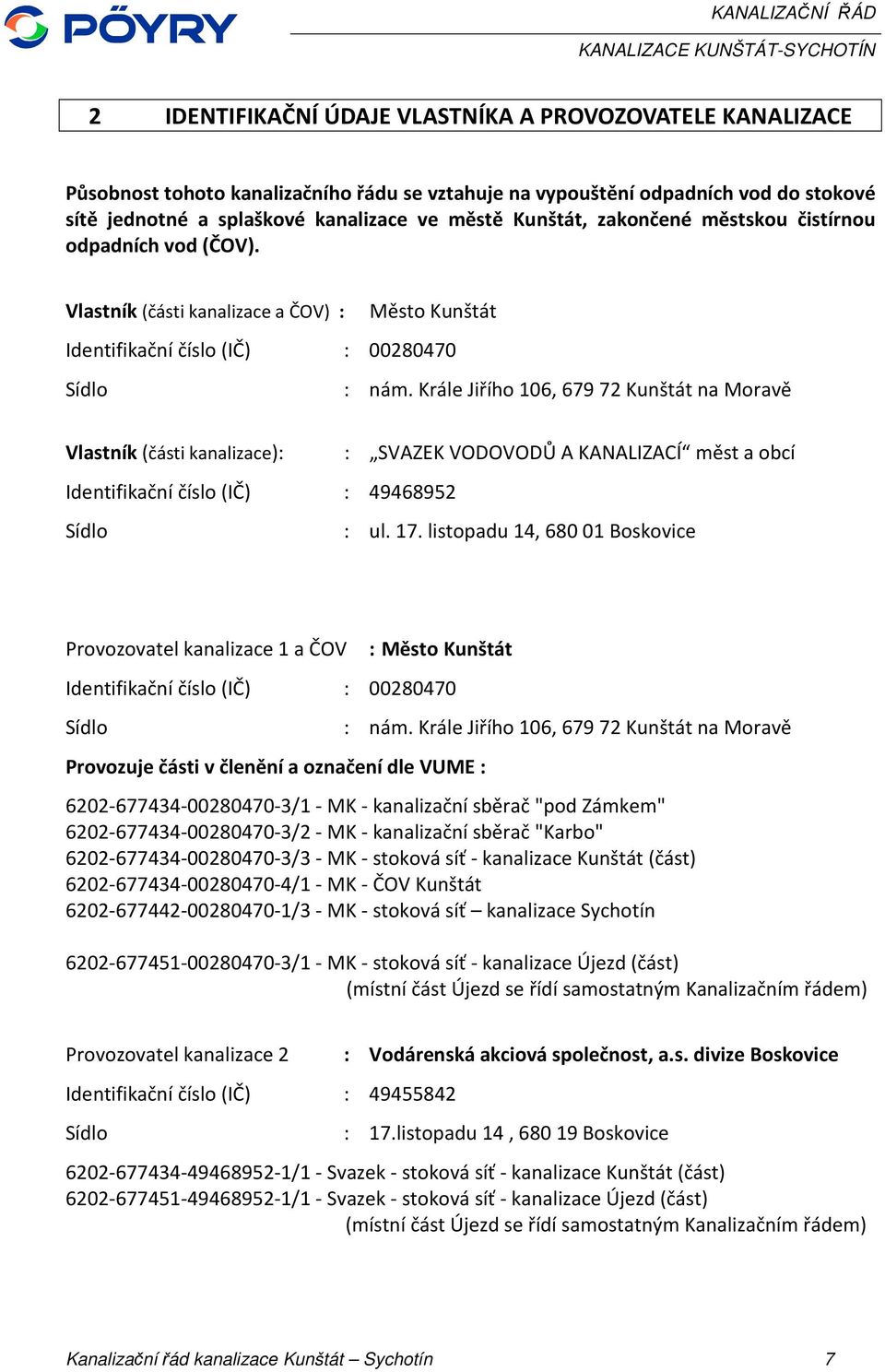

7 2 IDENTIFIKAČNÍ ÚDAJE VLASTNÍKA A PROVOZOVATELE KANALIZACE Působnost tohoto kanalizačního řádu se vztahuje na vypouštění odpadních vod do stokové sítě jednotné a splaškové kanalizace ve městě Kunštát, zakončené městskou čistírnou odpadních vod (ČOV). Vlastník (části kanalizace a ČOV) : Město Kunštát Identifikační číslo (IČ) : Sídlo : nám. Krále Jiřího 106, Kunštát na Moravě Vlastník (části kanalizace): : SVAZEK VODOVODŮ A KANALIZACÍ měst a obcí Identifikační číslo (IČ) : Sídlo : ul. 17. listopadu 14, Boskovice Provozovatel kanalizace 1 a ČOV : Město Kunštát Identifikační číslo (IČ) : Sídlo Provozuje části v členění a označení dle VUME : : nám. Krále Jiřího 106, Kunštát na Moravě /1 - MK - kanalizační sběrač "pod Zámkem" /2 - MK - kanalizační sběrač "Karbo" /3 - MK - stoková síť - kanalizace Kunštát (část) /1 - MK - ČOV Kunštát /3 - MK - stoková síť kanalizace Sychotín /1 - MK - stoková síť - kanalizace Újezd (část) (místní část Újezd se řídí samostatným Kanalizačním řádem) Provozovatel kanalizace 2 Identifikační číslo (IČ) : Sídlo : Vodárenská akciová společnost, a.s. divize Boskovice : 17.listopadu 14, Boskovice /1 - Svazek - stoková síť - kanalizace Kunštát (část) /1 - Svazek - stoková síť - kanalizace Újezd (část) (místní část Újezd se řídí samostatným Kanalizačním řádem) Kanalizační řád kanalizace Kunštát Sychotín 7

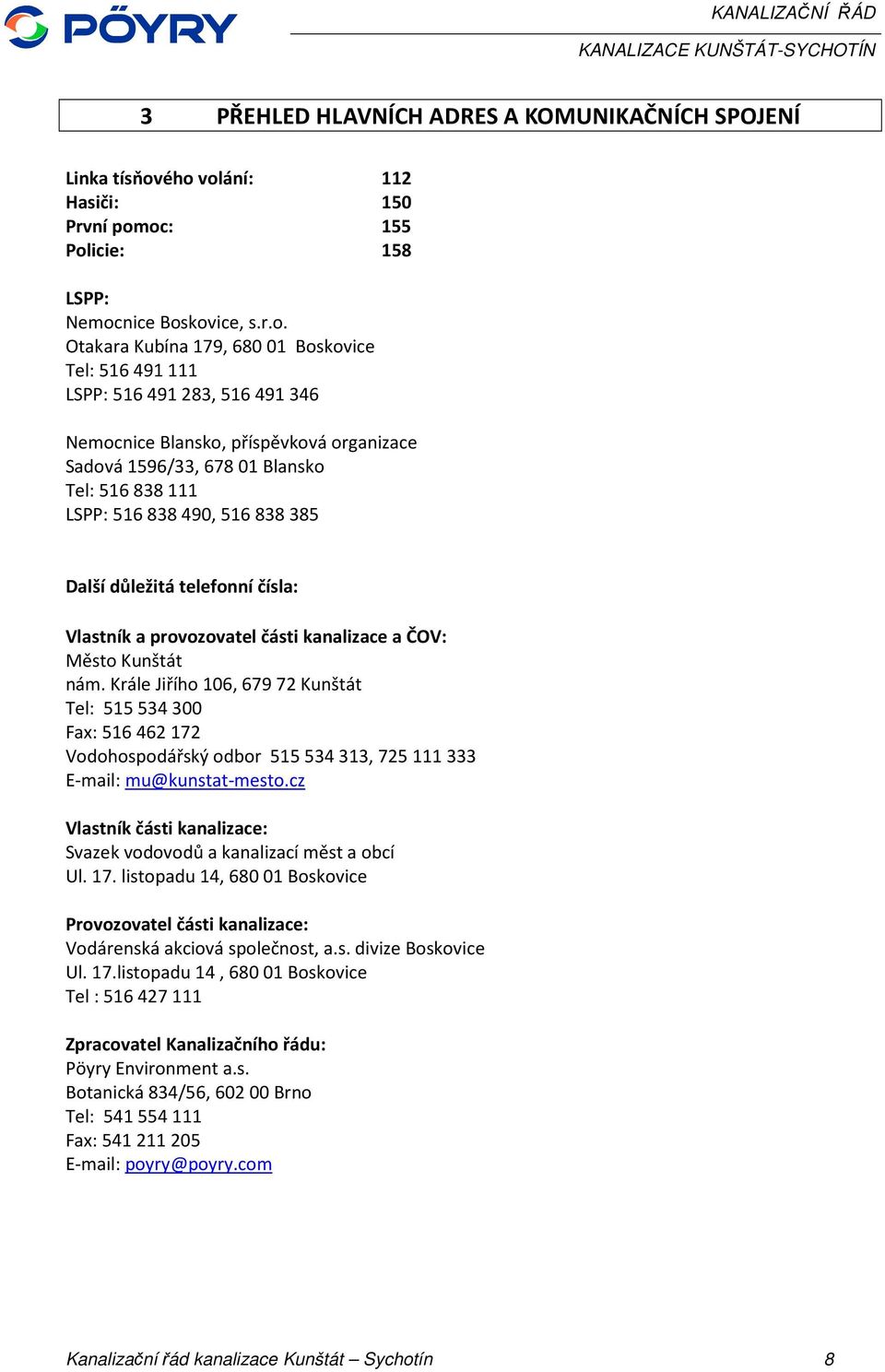

8 3 PŘEHLED HLAVNÍCH ADRES A KOMUNIKAČNÍCH SPOJENÍ Linka tísňového volání: 112 Hasiči: 150 První pomoc: 155 Policie: 158 LSPP: Nemocnice Boskovice, s.r.o. Otakara Kubína 179, Boskovice Tel: LSPP: , Nemocnice Blansko, příspěvková organizace Sadová 1596/33, Blansko Tel: LSPP: , Další důležitá telefonní čísla: Vlastník a provozovatel části kanalizace a ČOV: Město Kunštát nám. Krále Jiřího 106, Kunštát Tel: Fax: Vodohospodářský odbor , mu@kunstat-mesto.cz Vlastník části kanalizace: Svazek vodovodů a kanalizací měst a obcí Ul. 17. listopadu 14, Boskovice Provozovatel části kanalizace: Vodárenská akciová společnost, a.s. divize Boskovice Ul. 17.listopadu 14, Boskovice Tel : Zpracovatel Kanalizačního řádu: Pöyry Environment a.s. Botanická 834/56, Brno Tel: Fax: poyry@poyry.com Kanalizační řád kanalizace Kunštát Sychotín 8

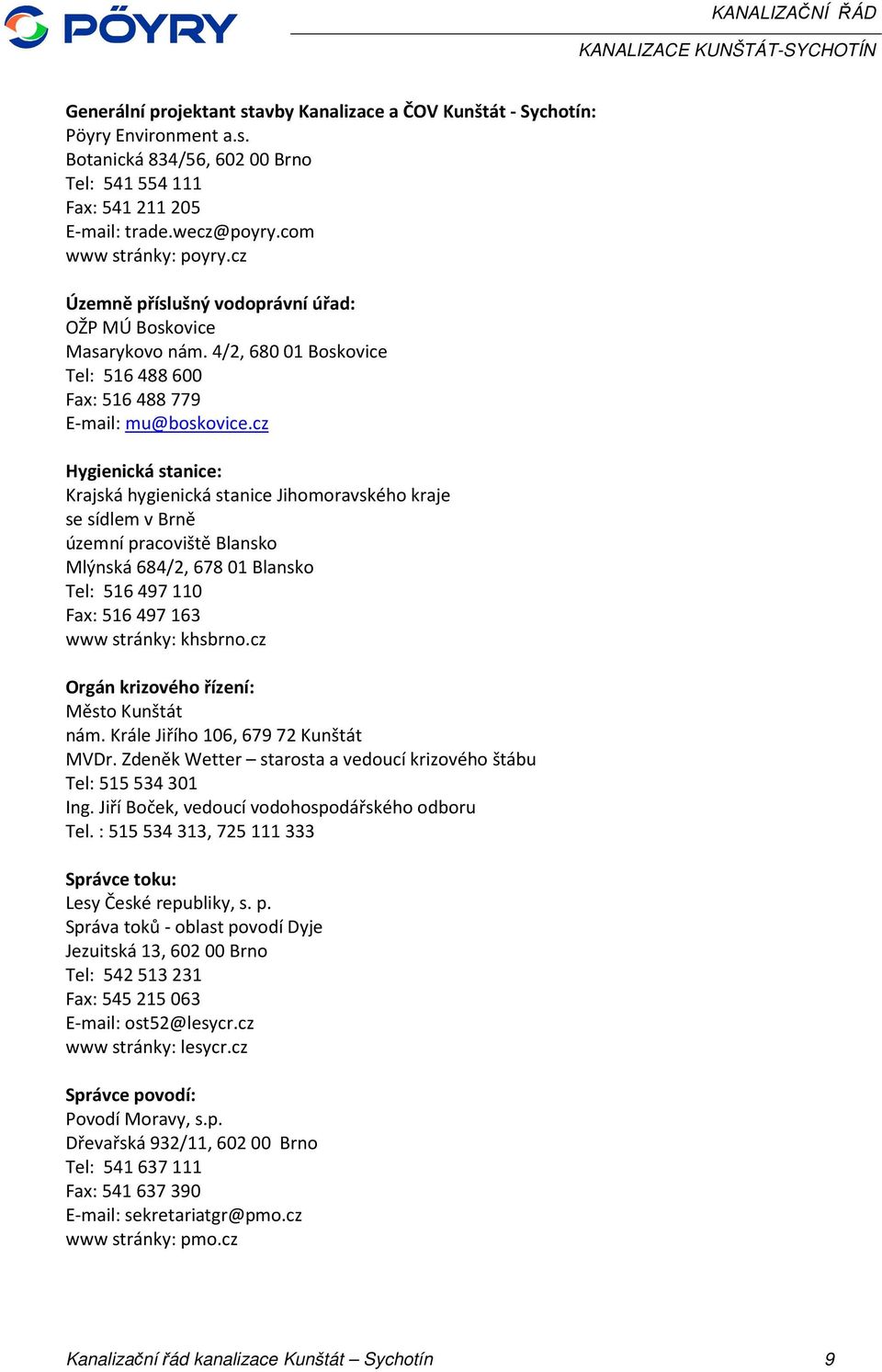

9 Generální projektant stavby Kanalizace a ČOV Kunštát - Sychotín: Pöyry Environment a.s. Botanická 834/56, Brno Tel: Fax: trade.wecz@poyry.com www stránky: poyry.cz Územně příslušný vodoprávní úřad: OŽP MÚ Boskovice Masarykovo nám. 4/2, Boskovice Tel: Fax: mu@boskovice.cz Hygienická stanice: Krajská hygienická stanice Jihomoravského kraje se sídlem v Brně územní pracoviště Blansko Mlýnská 684/2, Blansko Tel: Fax: www stránky: khsbrno.cz Orgán krizového řízení: Město Kunštát nám. Krále Jiřího 106, Kunštát MVDr. Zdeněk Wetter starosta a vedoucí krizového štábu Tel: Ing. Jiří Boček, vedoucí vodohospodářského odboru Tel. : , Správce toku: Lesy České republiky, s. p. Správa toků - oblast povodí Dyje Jezuitská 13, Brno Tel: Fax: ost52@lesycr.cz www stránky: lesycr.cz Správce povodí: Povodí Moravy, s.p. Dřevařská 932/11, Brno Tel: Fax: sekretariatgr@pmo.cz www stránky: pmo.cz Kanalizační řád kanalizace Kunštát Sychotín 9

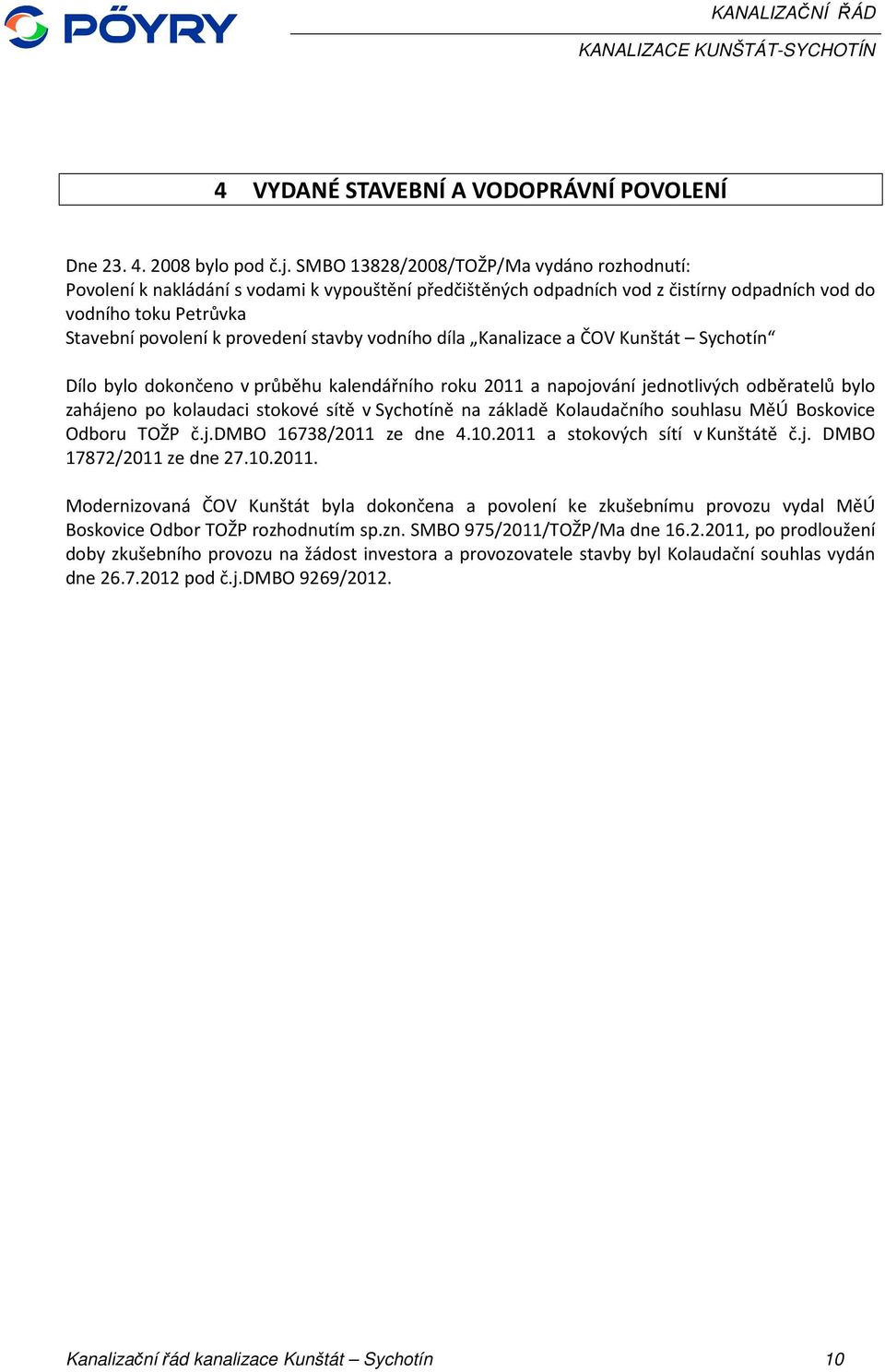

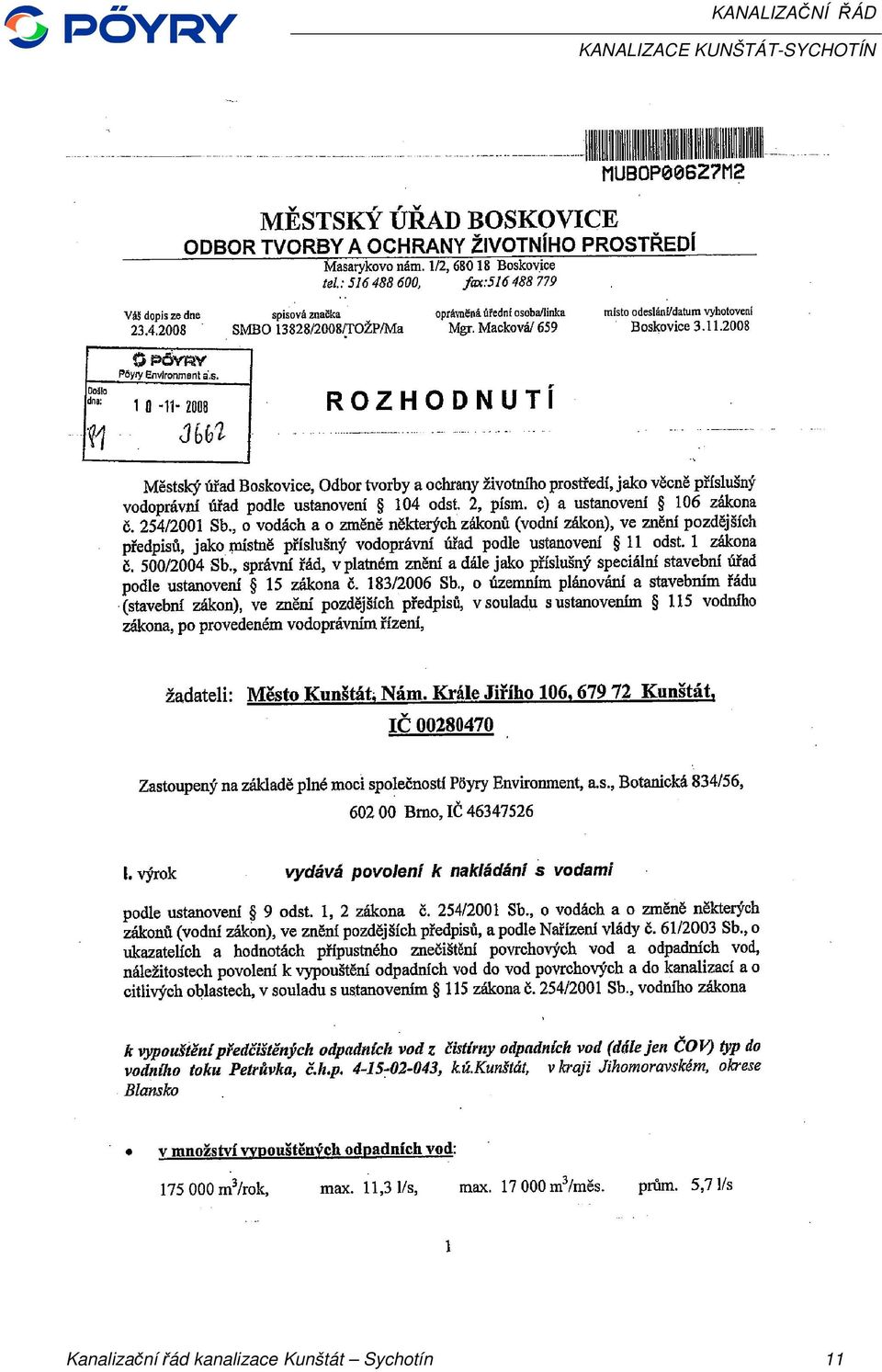

10 4 VYDANÉ STAVEBNÍ A VODOPRÁVNÍ POVOLENÍ Dne bylo pod č.j. SMBO 13828/2008/TOŽP/Ma vydáno rozhodnutí: Povolení k nakládání s vodami k vypouštění předčištěných odpadních vod z čistírny odpadních vod do vodního toku Petrůvka Stavební povolení k provedení stavby vodního díla Kanalizace a ČOV Kunštát Sychotín Dílo bylo dokončeno v průběhu kalendářního roku 2011 a napojování jednotlivých odběratelů bylo zahájeno po kolaudaci stokové sítě v Sychotíně na základě Kolaudačního souhlasu MěÚ Boskovice Odboru TOŽP č.j.dmbo 16738/2011 ze dne a stokových sítí v Kunštátě č.j. DMBO 17872/2011 ze dne Modernizovaná ČOV Kunštát byla dokončena a povolení ke zkušebnímu provozu vydal MěÚ Boskovice Odbor TOŽP rozhodnutím sp.zn. SMBO 975/2011/TOŽP/Ma dne , po prodloužení doby zkušebního provozu na žádost investora a provozovatele stavby byl Kolaudační souhlas vydán dne pod č.j.dmbo 9269/2012. Kanalizační řád kanalizace Kunštát Sychotín 10

11 Kanalizační řád kanalizace Kunštát Sychotín 11

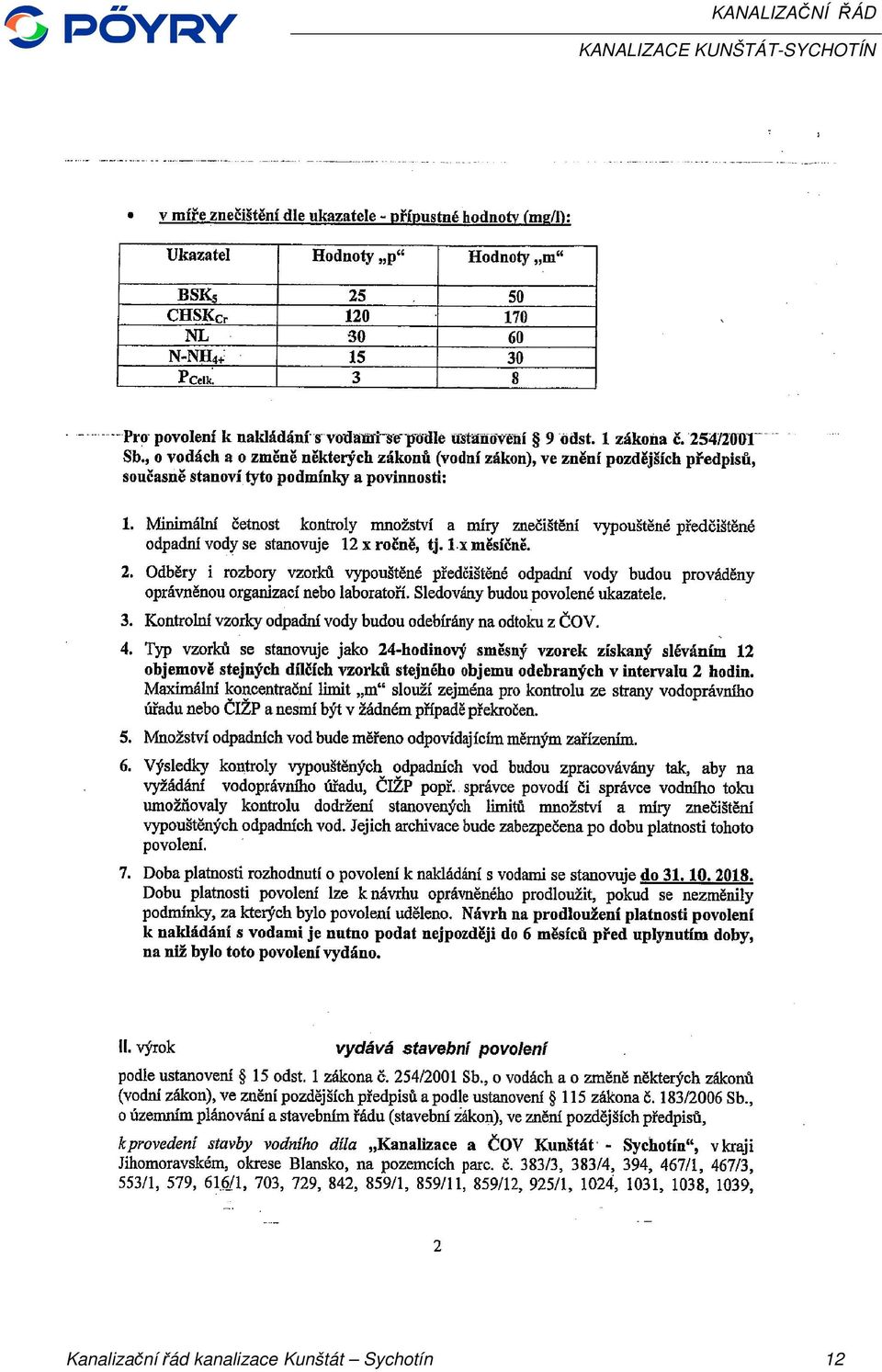

12 Kanalizační řád kanalizace Kunštát Sychotín 12

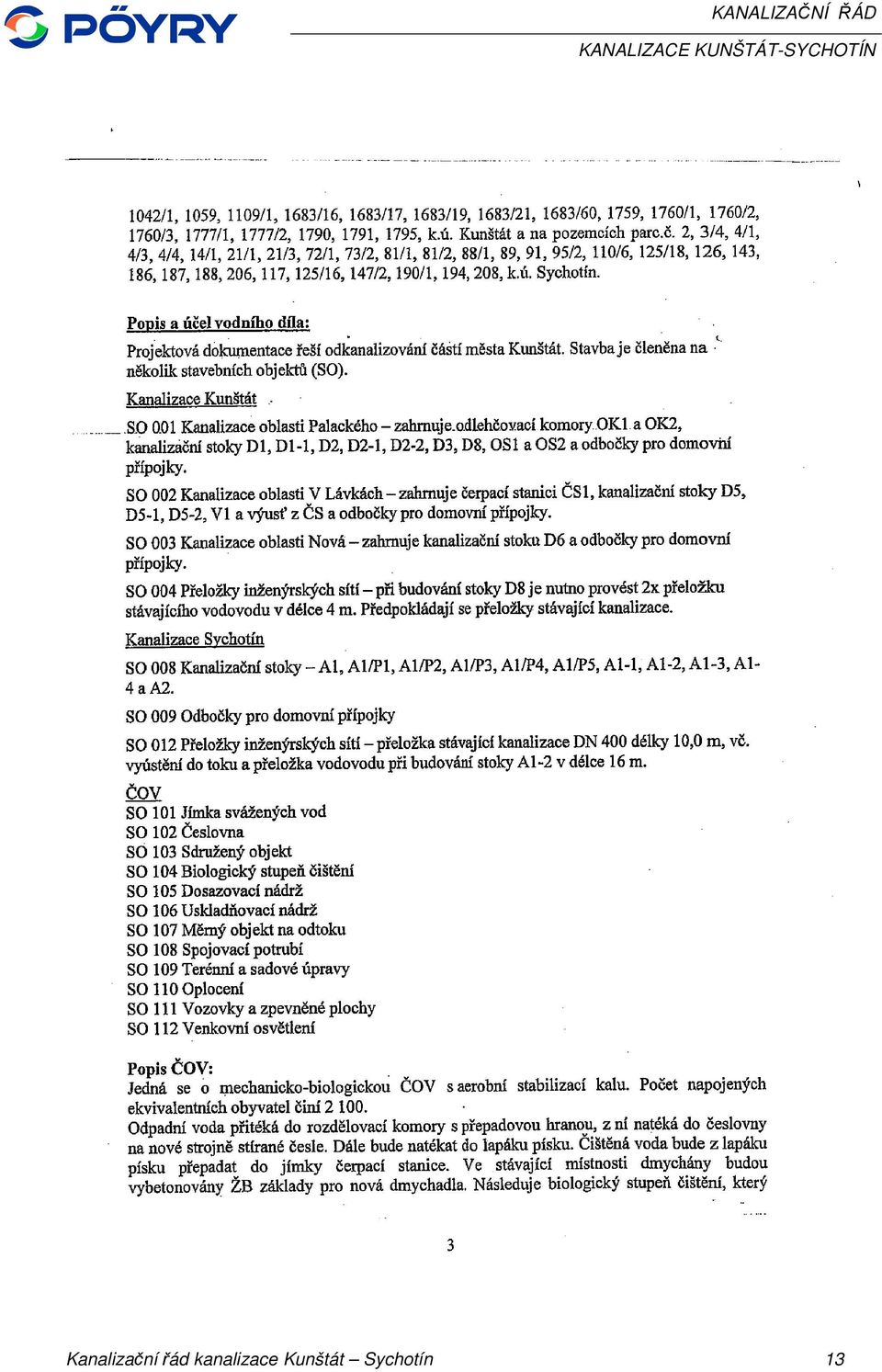

13 Kanalizační řád kanalizace Kunštát Sychotín 13

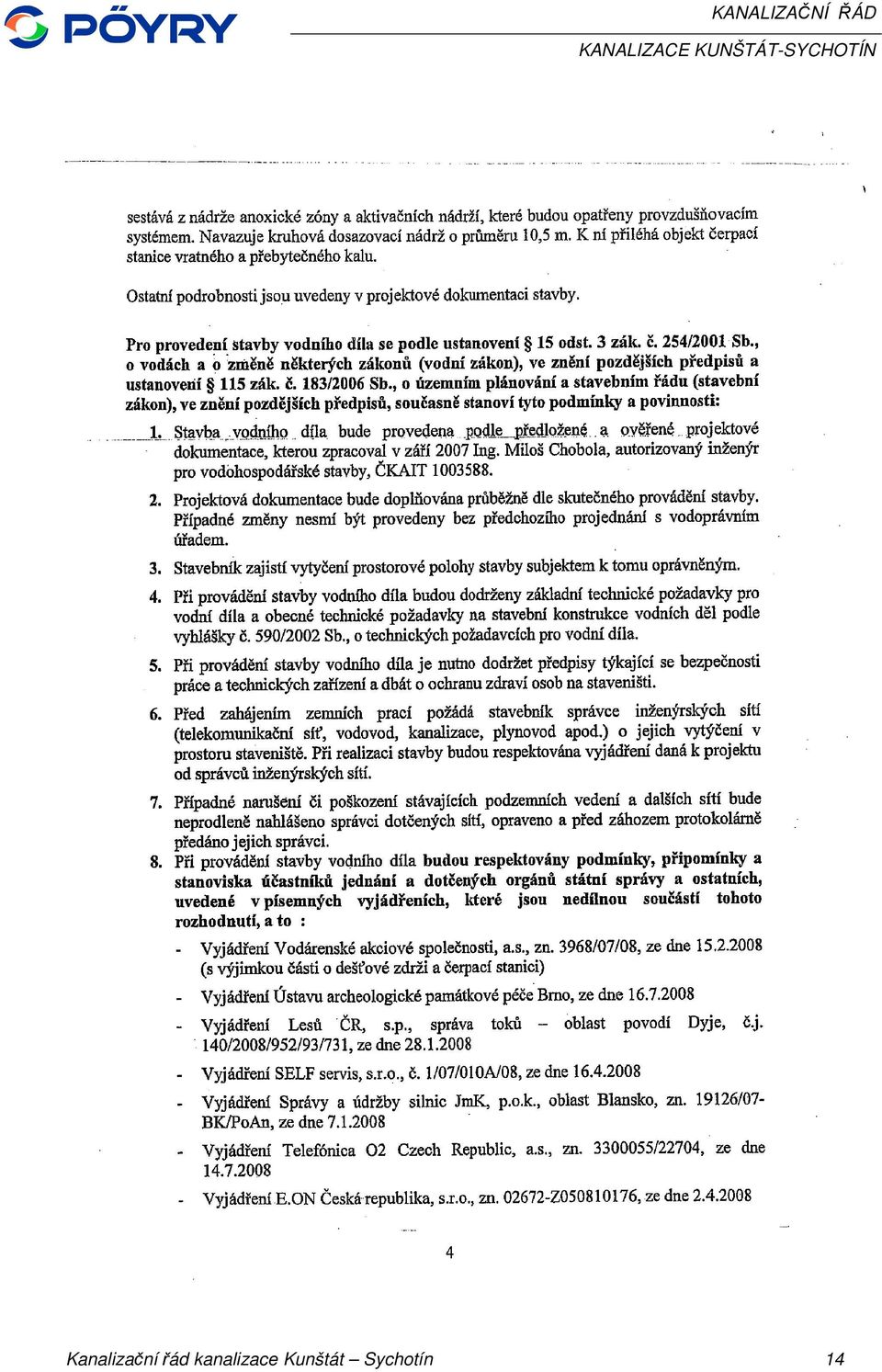

14 Kanalizační řád kanalizace Kunštát Sychotín 14

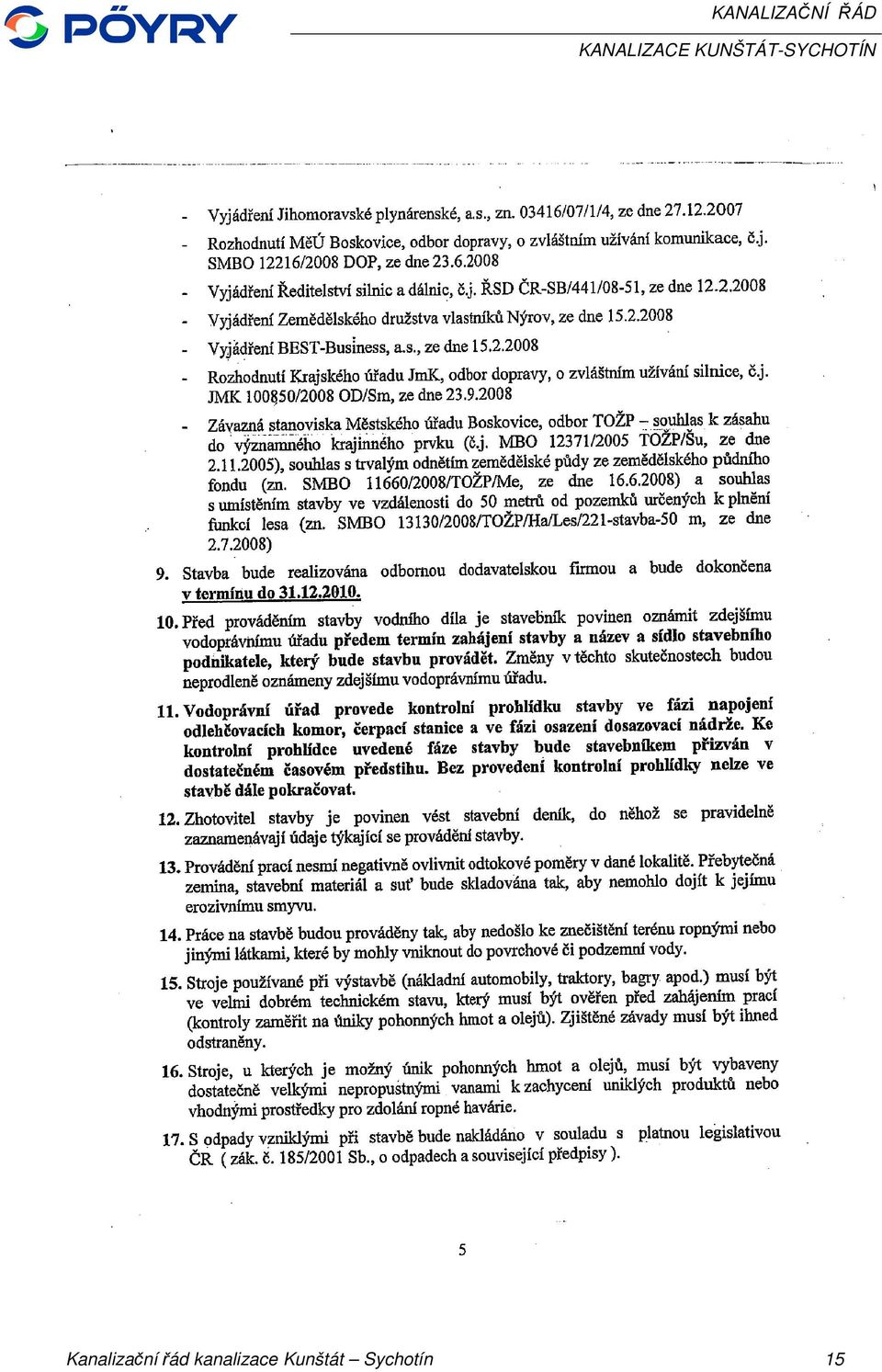

15 Kanalizační řád kanalizace Kunštát Sychotín 15

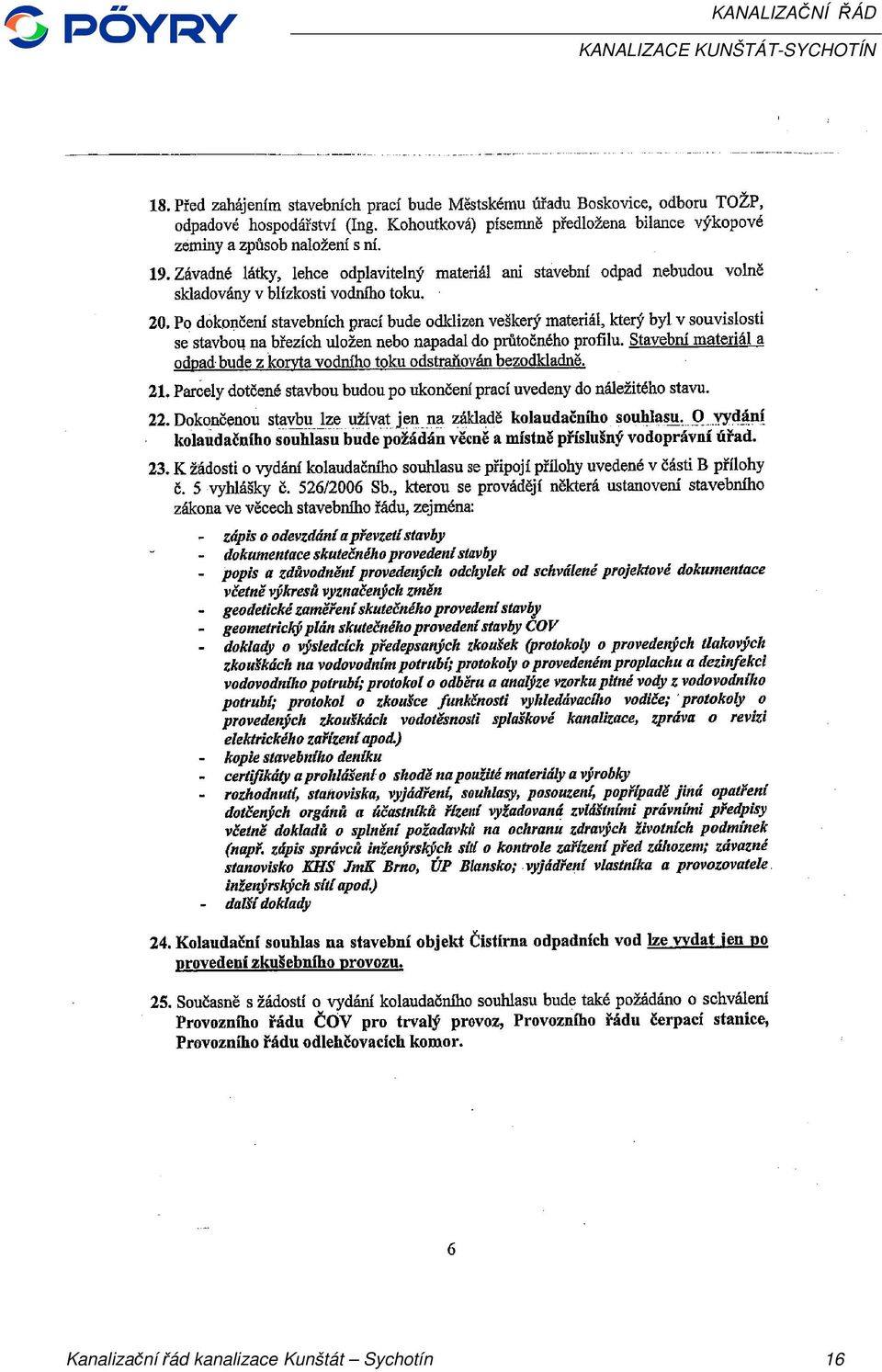

16 Kanalizační řád kanalizace Kunštát Sychotín 16

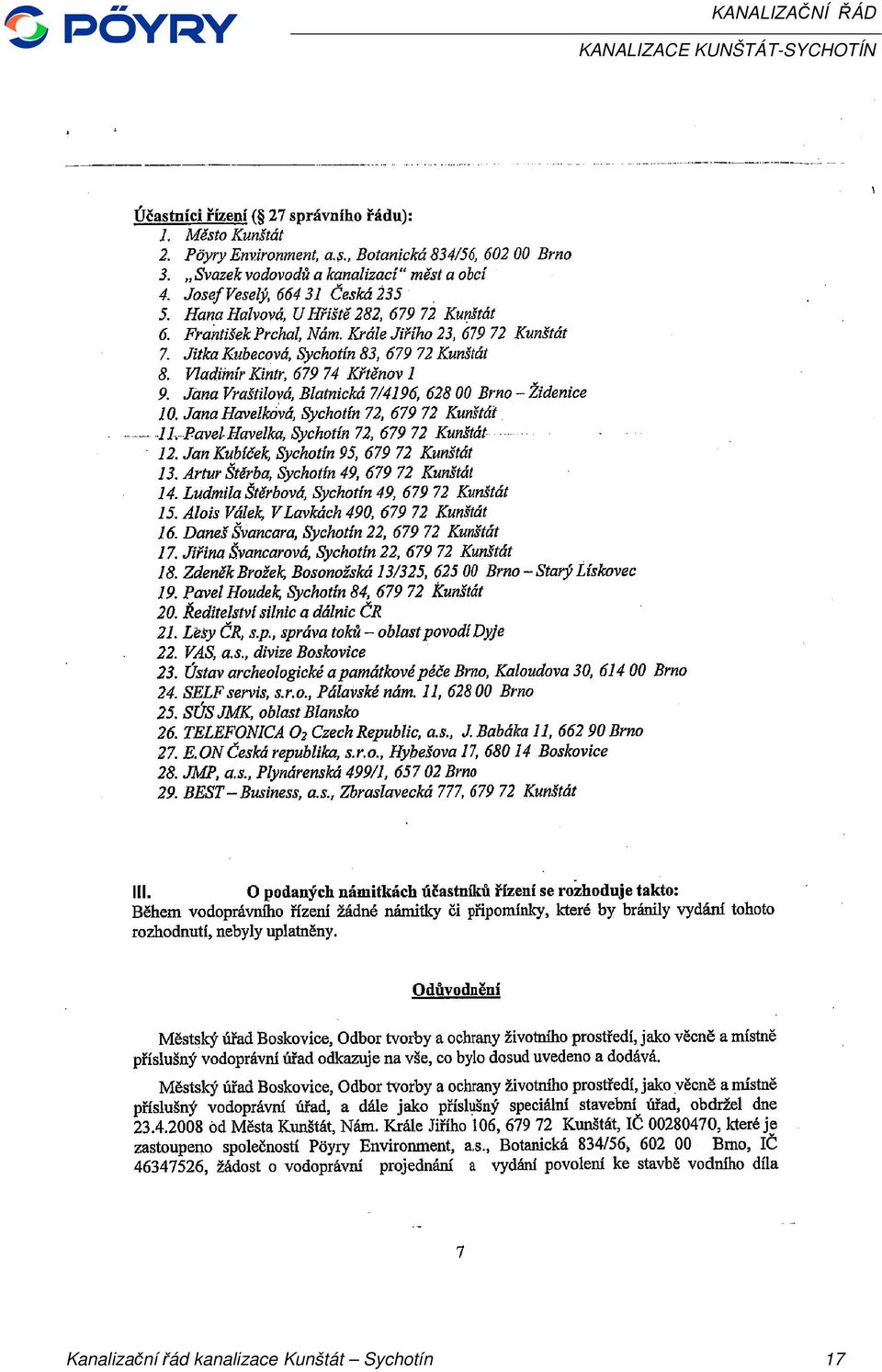

17 Kanalizační řád kanalizace Kunštát Sychotín 17

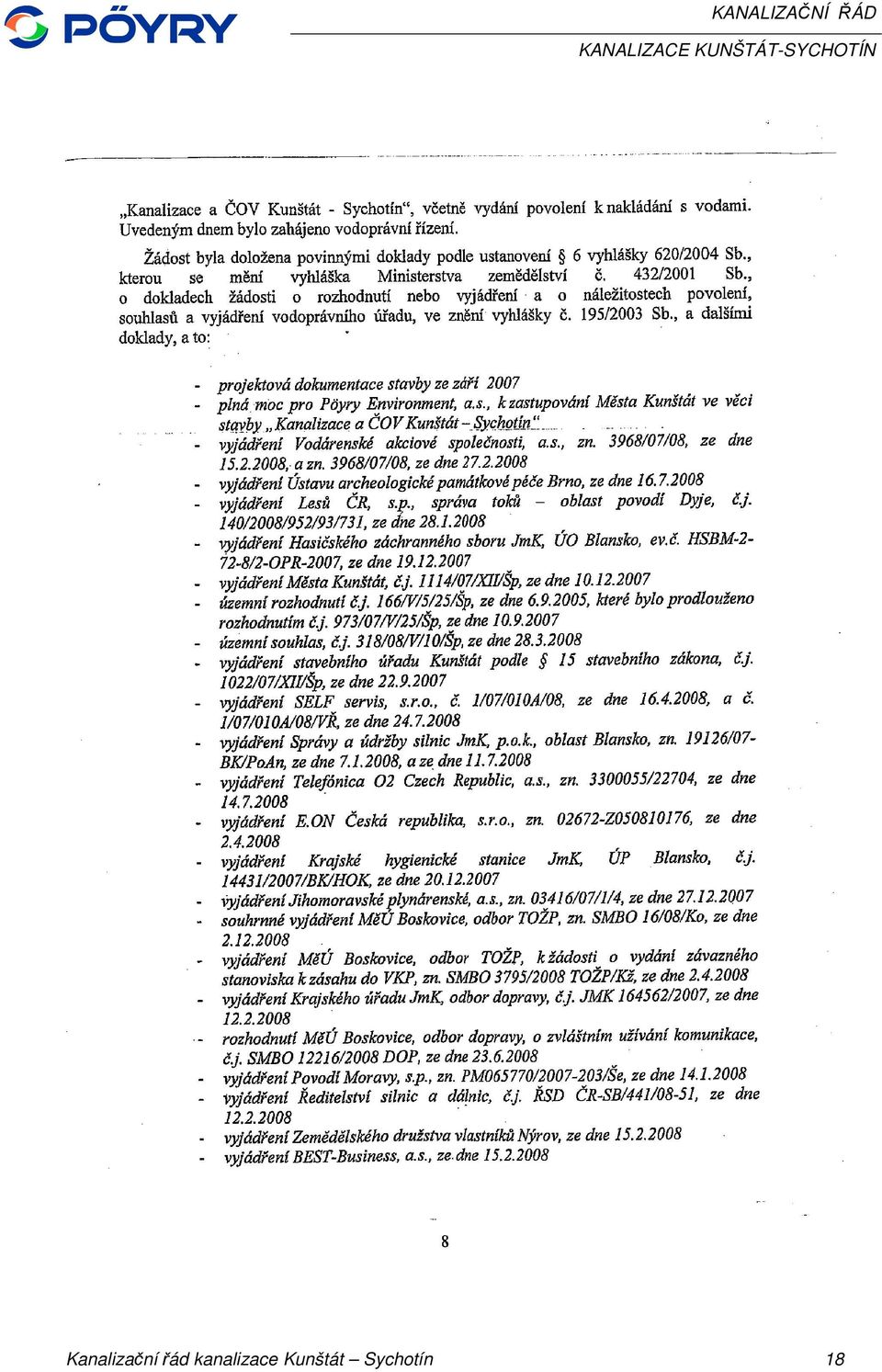

18 Kanalizační řád kanalizace Kunštát Sychotín 18

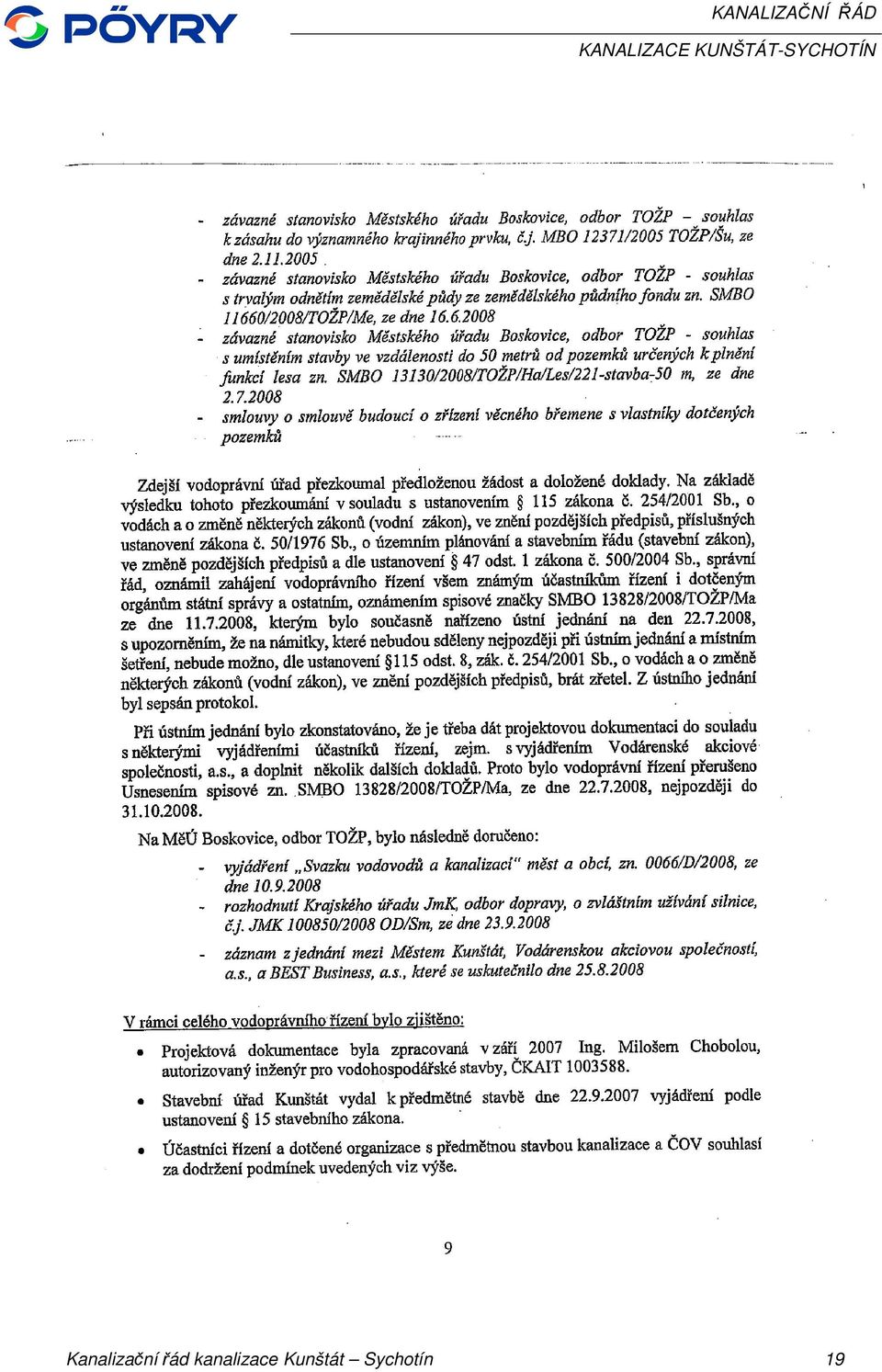

19 Kanalizační řád kanalizace Kunštát Sychotín 19

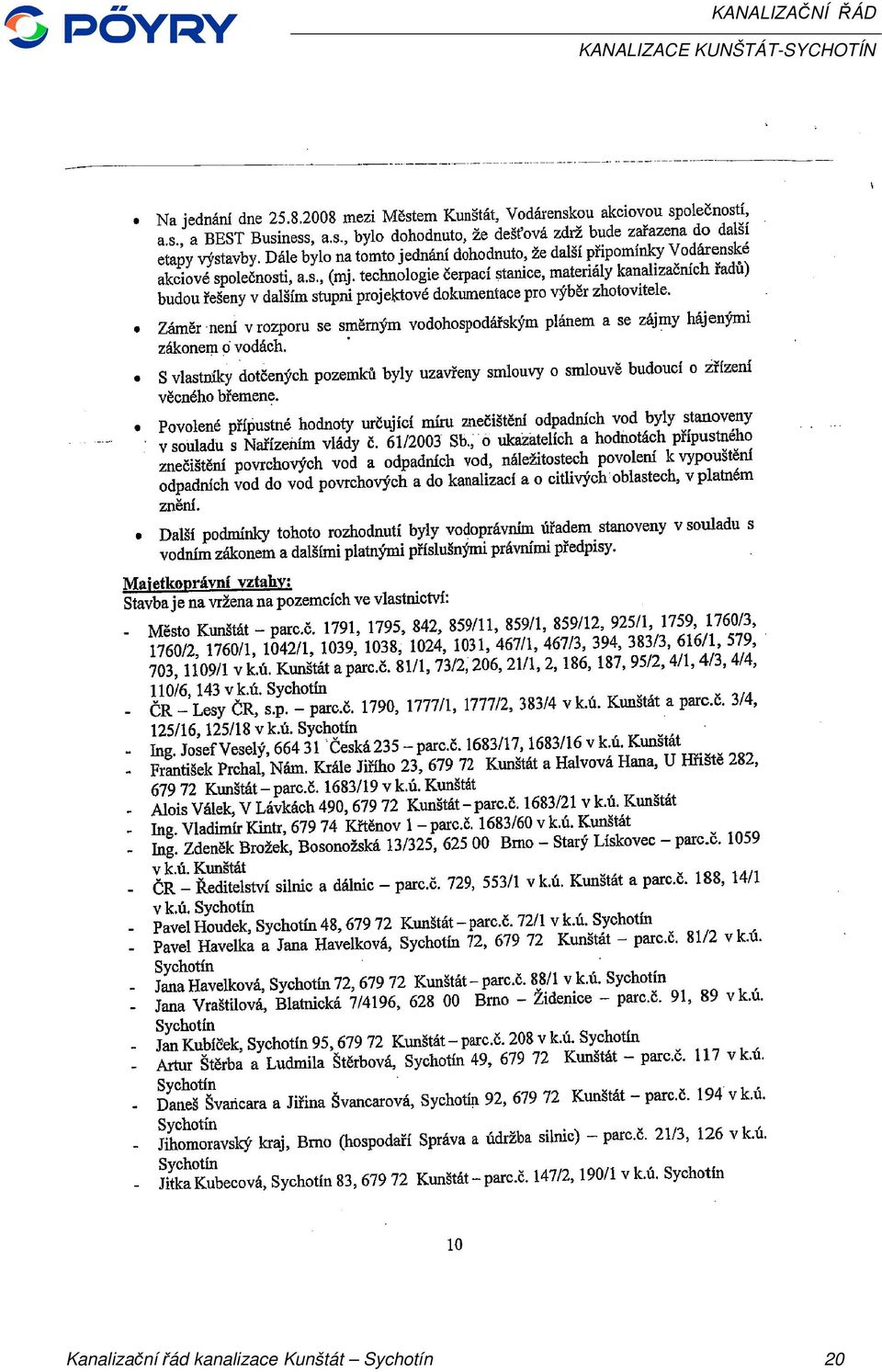

20 Kanalizační řád kanalizace Kunštát Sychotín 20

21 Kanalizační řád kanalizace Kunštát Sychotín 21

22 Kanalizační řád kanalizace Kunštát Sychotín 22

23 5 CHARAKTERISTIKA ODKANALIZOVANÉHO ÚZEMÍ Kunštát je městem v západní části Jihomoravského kraje s trvale bydlícími obyvateli, městská část Sychotín má 249 obyvatel. Nová kanalizace byla budována ve východní části města a částečně ve středu města a v městské části Sychotín. Z průmyslu zastoupeného drobnými provozovnami se nejvíce proslavily keramické dílny. Centrum města je tvořeno historickým náměstím, jsou zde soustředěny objekty občanského vybavení. Ve městě se nachází základní a mateřská škola, autoopravna, pneuservis, kadeřnictví, kosmetika, chemická čistírna oděvů, knihovna, kulturní dům, lékárna. Městem Kunštát protéká Kunštátský potok, který pramení v katastrálním území města Kunštát a protéká místním rybníkem uprostřed zástavby města. Na rozhraní katastrů Kunštátu a Sychotína se vlévá do recipientu Petrůvka. Město Kunštát bylo až na malé úseky kanalizace odkanalizováno jednotnou kanalizační sítí s odlehčovacími komorami s přepadem do Kunštátského potoka. Odpadní voda je vedena kanalizačním sběračem v údolí potoka Petrůvka do stávající ČOV. Kanalizace byla postupně budována v průběhu několika desetiletí. Počátek budování se datuje do 40. let minulého století. Kanalizace byla budována dle potřeb města v závislosti na množství finančních prostředků. Převážná část kanalizace staršího i novějšího data je vybudována z betonu a železobetonu, novější především koncové úseky kanalizace z PVC. Velmi krátký úsek kanalizace je kameninový. Původní kanalizace byla v některých úsecích již nevyhovující, vyskytovala se množství míst ve špatném technickém stavu a místa netěsná, kde natékala balastní voda. 6 ZÁKLADNÍ TECHNICKÉ ÚDAJE O KANALIZACI A OBJEKTECH NA NÍ V rámci projektu Kanalizace a ČOV Kunštát Sychotín byla ve městě vybudována kanalizační síť sestávající z kombinace oddílné a jednotné kanalizace. Východní část města Kunštát je odkanalizována oddílnou kanalizací. Splaškové odpadní vody jsou odváděny novými kanalizačními stokami do původního kanalizačního sběrače, dešťové vody jsou odváděny původní kanalizací do toku. Ve zbývající části města byla ponechána původní jednotná kanalizace s dešťovými oddělovači, které část přívalových dešťů odvádí do blízké vodoteče. V rámci projektu Kanalizace a ČOV Kunštát Sychotín byla v celé městské části Sychotín vybudována nová splašková kanalizace, která je napojena na původní kanalizaci Kunštát - sběrač Pod Zámkem s odváděním vod na společnou ČOV Kunštát. Dešťové vody v Sychotíně jsou vedeny původní kanalizací a zaústěny do místních recipientů Sychotínský potok a Petrůvka. Druhy kanalizace v aglomeraci: - splašková kanalizace odvádí pouze splaškové odpadní vody (nově vybudovaná kanalizace gravitační a jedna větev tlaková), odpadní vody jsou vedeny na ČOV - jednotná kanalizace odvádí splaškové a dešťové odpadní vody (v převážné většině původní kanalizace + část nově vybudované kanalizace), odpadní vody jsou vedeny na ČOV Kanalizační řád kanalizace Kunštát Sychotín 23

24 - dešťová kanalizace odvádí pouze dešťové odpadní vody (původní kanalizace), je vyústěna do vodotečí Umístění jednotlivých druhů kanalizačních stok je patrné z výkresu Příloha č.8 - Schéma kanalizační sítě Kunštát Sychotín. 6.1 Druhy odpadních vod Druhy odpadních vod, které se dostanou do kanalizace: - splaškové (domovní) odpadní vody, - odpadní vody z drobných provozoven (s činností bez produkce technologických vod), - odpadní vody ze zemědělství a zemědělské výroby, - srážkové vody (vody ze střech, zpevněných ploch a komunikací), - ostatní vody (podzemní a drenážní vody vznikající v zastaveném území). Splaškové odpadní vody Dle údajů statistického úřadu a zástupců města má Kunštát v současné době obyvatel bydlících v převážné míře v rodinných domcích a bytovkách, v městské části Sychotín bydlí 249 obyvatel bydlících v rodinných domcích. Ve městě je obvyklá občanská vybavenost. Významnější průmyslový podnik se v místě nenachází, pouze drobné soukromé provozovny. Součástí občanské vybavenosti obce je: - mateřská škola - základní škola - Městský úřad - veřejná knihovna - penzion pro důchodce - prodejny potravin - restaurace s pohostinstvím Produkované splaškové odpadní vody ze všech jednotlivých objektů a nemovitostí byly dříve buď akumulovány v soukromých žumpách (bezodtoké jímky na vyvážení) a následně fekálními vozy odváženy k likvidaci a čištění, nebo v případě vybudované jednotné kanalizace odváděny na čistírnu odpadních vod. V dnešní době, kdy je na většině území města vybudována kanalizace, jsou odpadní vody vedeny kanalizačními přípojkami do kanalizačních stok a následně na ČOV. Obecní úřad může v přenesené působnosti rozhodnutím uložit slastníkům stavebního pozemku nebo staveb, na kterých vznikají nebo mohou vznikat odpadní vody, povinnost připojit se na kanalizaci v případech, kdy to je technicky možné. V případě, že je kanalizace ukončena čistírnou odpadních vod, není dovoleno vypouštět do kanalizace odpadní vody přes septiky ani čerpáním z žump. Organizace i soukromé osoby produkující splaškové odpadní vody v částech obce bez možnosti napojení se na veřejnou kanalizaci s ČOV, tyto odpadní vody : - čistí vlastní čistírnou vody a přečištěné vody likvidují dle podmínek povolení vypouštění vod - tyto vody akumulují v bezodtokých jímkách s následnou likvidací dle platných norem, předpisů a nařízení nejčastěji vyvážením na ČOV. Současně jsou tyto osoby povinny archivovat doklady o způsobu a množství likvidovaných odpadních vod. Je nepřípustné odvádění splaškových odpadních vod, ať již přepadem ze stávajících žump do kanalizace, nebo přímo vyústěním do místní vodoteče. Kanalizační řád kanalizace Kunštát Sychotín 24

25 Odpadní vody ze zemědělství a drobných provozoven V Kunštátě se nachází provozovna "Drůbež CZ, s.r.o.", která se zabývá zpracováním drůbeže včetně její porážky. Provozovna má vlastní čistírnu odpadních vod, pro kterou vodoprávní úřad předepsal pro vypouštění do veřejné kanalizace limitní ukazatele. Rovněž zdravotní středisko a stomatologické ordinace mají předepsány průměrné a maximální ukazatele znečištění vypouštěných odpadních vod. V současné době se v Kunštátě nenachází žádná větší průmyslová výroba. Jsou zde zastoupeny drobné podnikatelské aktivity bez významnějšího množství odpadních vod z výroby (kadeřnictví, kosmetika, pneuservis, autoopravna atd.). Produkované odpadní vody ze všech jednotlivých provozoven a výrobních objektů jsou vedeny kanalizací na ČOV. Organizace a domácnosti produkující odpadní vody jsou povinny tyto odpadní vody likvidovat dle platných norem, předpisů a nařízení. Je nepřípustné vypouštění odpadních vod, ať již přepadem ze stávajících žump nebo přímým vyústěním do místní vodoteče nebo průsakem do vod podzemních. Srážkové odpadní vody Dešťové vody, které při srážkových stavech dopadly na zájmové území, které se nevsákly do propustných a zatravněných území a které překročily možnosti využití povrchové retence pro daný povrch území, vtékají povrchovým odtokem do vtokových mříží uličních vpustí a revizních šachet s vtokovými mřížemi s následným odváděním části těchto dešťových vod kanalizací buď do toku nebo na ČOV. Výstavba nové splaškové kanalizace v části Kunštátu umožnila po přepojení všech odběratelů změnit původní jednotnou kanalizaci na děšťovou s výústním objektem V1 pro stoku z ulice Vejpustek a Hrnčířská se zaústěním do Kunštátského rybníka a výústní objekt V2 pro stoku z ulice Palackého se zaústěním do Kunštátského potoka v sousedství základní školy. Přebytečná zředěná odpadní voda je oddělována přepady v odlehčovacích komorách a odváděna přepadovými odlehčovacími potrubími a výustními objekty do místních toků. Srážkové vody není dovoleno napojovat na stoky splaškové kanalizace. Splašková kanalizace není na zvýšené průtoky v době dešťů dimenzována a zvýšený průtok by způsoboval přehlcení potrubí, nadzvedávání poklopů a možnost havárie u napojených odběratelů. Do stokové sítě nepatří: - Látky radioaktivní - Látky infekční a karcinogenní - Jedy, žíraviny a výbušniny - Pesticidy - Omamné látky - Hořlavé látky - Biologicky nerozložitelné tenzidy - Organická rozpouštědla - Ropné látky, silážní šťávy - Průmyslová a statková hnojiva - Látky způsobující změnu barvy vody - Látky, které by mohly způsobit ucpán í kanalizační stoky - Pevné odpady včetně kuchyňských, ať ve formě pevné nebo rozmělněné, které se dají likvidovat, tzv. suchou cestou" Jak je uvedeno, do kanalizace nepatří řada látek, tento odpad ukládejte dle druhu do kontejnerů, sběrných dvorů a sběrových míst. Kanalizační řád kanalizace Kunštát Sychotín 25

26 Omezení vypouštění znečišťujících látek Velkým problémem pro kanalizaci je tuk: Po ochlazení tuku v kanalizaci vznikají hrudky, které se postupně nabalují a zachycují do sebe další příměsi, které pak ucpávají čerpadla v čerpacích stanicích na kanalizaci, obalují sondy, které ovládají chod čerpadel a zastavují je. Tuky se v kanalizaci také částečně rozkládají, vznikají mastné kyseliny a ty zvyšují korozi stěn kanálů a potrubí. V extrémních případech vznikne tuková kra a dojde k úplnému ucpání kanalizace. Následně musí provozovatel vodohospodářské infrastruktury provést čištění kanalizace kombinovanými tlakovými vozy, které materiál včetně tuků rozplaví a zachytí a ten je pak odvezen na skládku. Stejně tak tuk působí i problémy v samotném procesu čištění na čistírnách odpadních vod a to tím, že prochází čistírnou a zhoršuje vlastnosti aktivovaného kalu a následně tedy i odtokové parametry. Řešení pro domácnosti: Kanalizační řád nezakazuje vypouštět vodu s tuky z domácností, ale povolené koncentrace tuků ve vypouštěné splaškové vodě jsou tak nízké, že z nich zákaz vylévání tuků do odpadů vyplývá. V případě ideálního nakládání s kuchyňskými odpady, je rozumné oleje a tuky přendat například do krabice od mléka či starého sáčku, olej přelít do PET lahve či láhve od oleje a odevzdat jako tříděný odpad, nebo prostě vyhodit do komunálního odpadu. Řešení pro restaurační provozy: Pro vývařovny a podobné provozy platí povinnost zachycení tuků v lapácích tuků a UL^ olejů a povinnost řádně je provozovat. Lapák tuků je zařízení sloužící především k ochraně kanalizace před mechanickými problémy při zalepování potrubí tukem. Vhodnost lapáku z hlediska jeho použití s ohledem na kapacitu je dána jmenovitou velikostí (NG) což je bezrozměrné číslo udávající ověřenou schopnost lapáku zachycovat tuky a oleje při povídajícím průtoku. Určení jmenovité velikosti je výsledkem zkoušky typu uskutečněné podle ČSN EN Tuková odpadní voda musí být napojena na samostatnou kanalizační větev, která je zaústěna do lapáku tuku a z lapáku pak do komunální kanalizace. Na tukovou kanalizaci se napojují výlevky, dřezy a žlaby z přípraven masa, varny, výdeje jídel, mytí stolního a provozního nádobí (otázkou je napojení odpadů z myček). Základním principem činnosti lapáku tuku je sedimentační proces v čase, který je důležitý pro odstranění volných tuků a ještě mnohem více emulgovaných tuků (emulgovaný tuk se vyskytuje hlavně z odpadních potrubí myček působením chemických prostředků a mechanického účinku trysek. Odsazované tuky a oleje (jsou lehčí) jsou zachycovány na přepážce lapáku. Po určité době provozu (dle provozního řádu), je tuk z hladiny lapáku odčerpáván, po naplnění pak celý lapák vyčištěn. Vzniklý odpad musí být předán oprávněné firmě k likvidaci. Zákaz užívání drtičů kuchyňských odpadů: Ve vnitřních rozvodech domácností a veřejných vývařoven není dovoleno užívání drtičů kuchyňských odpadů s následným vypouštěním odpadu do kanalizace. Kuchyňský odpad dle zákona č.185/2001 Sb.o odpadech a prováděcí vyhlášky č.381/2001 Sb. je jako kompostovatelný materiál zařazen do komunálního odpadu a musí být s ním takto nakládáno. Kanalizační řád kanalizace Kunštát Sychotín 26

27 6.2 Údaje o množství a kvalitě vypouštěných odpadních vod S ohledem na výše uvedené skutečnosti týkající se hlavních zdrojů odpadních vod a způsobu jejich likvidace a dále s ohledem na potřeby Kanalizačního řádu města Kunštát byly stanoveny následující údaje. Množství odpadních vod: Q 24 =Q prům Q max Q měs-max Q roční Povolení k nakládání s vodami 5,7 l/s 11,3 l/s m 3 /měs m 3 /rok Množství a kvalita splaškových odpadních vod Množství produkovaných splaškových vod je závislé na celkovém počtu obyvatel města (pro ČOV počítáno EO) a specifické potřebě pitné vody v závislosti na druhu vybavení domácností. Kvalita, resp. hodnoty průměrného specifického znečištění splaškových odpadních vod jsou převzaty z ČSN Parametr Prům. Max. Množství splaškových odpadních vod Q 24 =Q prům = 5,7 l/s Q max = 11,3 l/s Parametr g/eo.den kg/den BSK CHSK cr Výpočtové látkové zatížení NL ,5 N celk 11 23,1 P celk. 2,5 5,3 Kanalizační řád stanovuje maximální znečištění odpadních vod vypouštěných do kanalizace (tj. Všeobecné koncentrační limity). Tyto limity znečišťujících ukazatelů odpadních vod mají stějné hodnoty s hodnotami uvedenými v tabulce maximálního znečištění u nejvýznamnějšího produkcenta odpadních vod kanalizační sítě Kunštát u firmy Drůbež s.r.o. v oddíle na následující straně. Kanalizační řád kanalizace Kunštát Sychotín 27

28 6.2.2 Množství a kvalita odpadních vod ze zemědělství a drobných provozoven Do kanalizace je zakázáno vypouštět odpadní vody nad rámec dále uvedených koncentračních a bilančních limitů (maxim). To platí pro určené odběratele (producenty odpadních vod, napojené na stokovou síť), uvedené níže : PRODUCENT Drůbež CZ, s.r.o., se sídlem Palackého třída 483/92, Brno 12 provozovna, Kaštanová 467, Kunštát vlastní ČOV Množství odpad.vod Průměrně 15 m3/den, max.20 m3/den a 5100 m 3 /rok Vodohospod. aktivita 255 dnů/rok Počet kontrolních vzorků min. 4x ročně Kontrolní místo Odtok z odlučovače tuku Ukazatel znečištění max. prům. mg/l mg/l kg/den kg/rok BSK , CHSK , NL , EL (extr. látky-tuky) , ,5 Teplota 35 C - ph 6,5 9,0 Jiné podmínky: Zasílání výsledků rozborů provozovateli kanalizace - 4x ročně. V provozovně je osazeno vlastní floatační předčištění odpadních vod od firmy Asio, vypouštění, hodnoty ukazatelů znečištění vychází z požadavků provozovatele kanalizace v době povolování čistícího zařízení VAS. PRODUCENT Zdravotní středisko Kunštát, ČČK 38 Množství odpad.vod 250 m 3 /rok Vodohospod. aktivita 250 dnů/rok Počet kontrol. dle možnosti odběru a požadavku VAS vzorků Kontrolní místo Revizní šachta na kanalizační přípojce Ukazatel znečištění max. mg/l kg/rok Rtuť 0,08 0,02 ph 6,5-9,0 Stomatologická zařízení v samostatných nemovitostech nebo bytových domech Pro všechna zařízení této skupiny platí jednotný koncentrační limit Hg max = 0,19 mg/l Výše uvedení producenti odpadních vod jsou povinni dodržovat předepsaná množství a ukazatele znečištění vypouštěných vod a provozovatel kanalizace má právo provádět kontroly, zda jsou předepsané hodnoty dodržovány. Kanalizační řád kanalizace Kunštát Sychotín 28

29 6.2.3 Množství a kvalita dešťových odpadních vod přitékajících do OK1 a OK3 Množství dešťových odpadních vod bylo stanoveno pomocí hydrotechnických výpočtů na základě: - změření plochy povodí (S s ) příslušné pro danou odlehčovací komoru - přiřazení odtokového součinitele (ψ) pro danou plochu (odtokový součinitel určen v závislosti na způsobu zástavby, druhu pozemku a konfiguraci území) - intenzity směrodatného deště (q s ) uvažované periodicity (n) Množství dešťových odpadních vod: Odlehčovací komora Plocha povodí Odtokový součinitel Intenzita směrodatného 15- min deště při periodicitě n=1 Maximální odtok dešťových vod S s [ha] ψ q s [l/s.ha] Q [l/s] OK1 62,0 0, ,0 OK3 25,0 0, ,0 Kvalita, resp. specifické znečištění dešťových odpadních vod byla stanovena na základě obecně uznávaných průměrných hodnot platných pro oblast Evropy. Tyto hodnoty, byly např. publikovány ve sborníku Oddělovače dešťových vod separátory, Z. Handová, K. Vlčková: Kvalita dešťových vod, 1994 činí: Kvalita dešťových vod: Látkové zatížení Koncentrace [mg/l] nerozpuštěné látky 190,0 BSK 5 11,0 CHSK Cr 85,0 N celk 3,2 6.3 Stoková síť Původní kanalizace Popis původní kanalizace vychází ze známých údajů z dostupné projektové dokumentace doplněných provozovatelem kanalizace a vlastním průzkumem. Stávající síť jednotné kanalizace je provedena z betonových a kameninových trub (starší části kanalizace), novější části kanalizace jsou z PP a PVC. V Kunštátě je vybudována jednotná kanalizace v délce m. První úseky této kanalizace se začaly budovat v roce Bylo provedeno odkanalizování ulice Újezdské a dílčích samostatných úseků Kanalizační řád kanalizace Kunštát Sychotín 29

30 položením m kanalizačních betonových trub DN mm. K dalšímu rozšiřování došlo v roce 1973, a to vybudováním 530 m kanalizace VIA DN mm. V rámci rozvoje výstavby Kunštátu z hlediska stavby státních bytů, družstevní výstavby a individuální výstavby (výstavby dalších provozoven), bylo přistoupeno k celkovému vyřešení odkanalizování města vybudováním kanalizačních sběračů, které svedly jednotlivé samostatné stoky pod obec na čistírnu odpadních vod, která byla také součástí stavby. Kolaudační rozhodnutí a povolení k trvalému užívání stavby ČOV a kanalizace Kunštát bylo vydáno OkÚ Blansko referátem životního prostředí oddělení vodního hospodářství a geologie pod č.j. RŽP/Vod/2296/95-Po v Blansku dne Do roku 2010 činila celková délka kanalizační sítě v Kunštátě m a bylo na ni napojeno obyvatel 324 kanalizačními přípojkami v celkové délce m. Vyčištěné odpadní vody na ČOV jsou dále vypouštěny do toku Petrůvka (Q 355 = 9,5 l/s, průměrný roční průtok činí 0,089 m 3 /s, výusť z ČOV je v povodí hydrologické číslo ). Základní údaje o profilech a materiálech kanalizace: Délka sítě dle DN: - do DN m DN m DN m Délka sítě dle materiálu: - Beton 4534 m - Železobeton 928 m - kamenina 520 m - plasty (PVC, PP) 1090 m Nově vybudovaná kanalizace Kanalizace Kunštát Ve městě Kunštát byla nově vybudována kanalizační síť sestávající z kombinace oddílné a jednotné kanalizace. Východní část města je odkanalizována oddílnou kanalizací. Splaškové odpadní vody jsou odváděny novými kanalizačními stokami do stávajícího kanalizačního sběrače Dešťové vody jsou odváděny původní kanalizací do toku. V centru města byla ponechána stávající kanalizace, která slouží jako jednotná. Dešťové vody jsou odděleny v nové odlehčovací komoře a odvedeny do toku. Stávající odlehčovací komora nacházející se na parcele č byla vyřazena z funkce. Ve městě Kunštát byla vybudována nová kanalizace v ulici Palackého a přilehlém okolí, v ulicích V Lávkách a Nová. Součástí nové kanalizace je i odlehčovací komora v ulici Palackého a čerpací stanice v ulici V Lávkách. Materiál potrubí kanalizačních stok je v krajských komunikacích z kameniny a sklolaminátu, v místních komunikacích z PVC. Každá nemovitost přiléhající k nově vybudované kanalizaci má zřízeno své místo pro napojení. Pro každou nemovitost byla provedena samostatná odbočka pro domovní přípojku na veřejně přístupném pozemku u pozemku připojovaného objektu. Odbočky jsou ve většině případů ukončeny kontrolní šachtou. Kanalizační řád kanalizace Kunštát Sychotín 30

31 Kanalizace oblasti Palackého: Stoka Ulice Délka stoky (m) Typ potrubí D1 Palackého Kamenina DN 300, třída kn/m D1 Palackého HS SN12 PVC-U SDR34, DN 315 D1 celkem Palackého D1-1 Vejpustek HS SN12 PVC-U SDR34, DN 315 D2 Sokolská HS SN12 PVC-U SDR34, DN 315 D2-1 Hrnčířská HS SN12 PVC-U SDR34, DN 315 D2-2 Sokolská HS SN12 PVC-U SDR34, DN 315 D3 Zahradní HS SN12 PVC-U SDR34, DN 315 D8 Brněnská Hobas DN 1200, SN D8 Brněnská 3.00 Hobas DN 800, SN D8 celkem Brněnská D8-P Brněnská Hobas DN 1200, SN D8-O Brněnská Kamenina DN 300, třída kn/m D8-D4 Tenorova 7.79 Kamenina DN 500, třída kn/m Odtok ze stávající OK do Š HS SN12 PVC-U SDR34, DN 315 Oblast Palackého Délka (m) Typ potrubí Kanalizace celkem Kanalizace oblasti V Lávkách: Kamenina DN 300, třída kn/m 7.79 Kamenina DN 500, třída kn/m HS SN12 PVC-U SDR34 DN Hobas DN 800, SN Hobas DN 1200, SN Stoka Ulice Délka (m) Typ potrubí D5 Za Lidokovem 476,16 HS SN12 PVC-U SDR34 DN 315 D5-1 V Lávkách 321,04 HS SN12 PVC-U SDR34 DN 315 V1 V Lávkách 365,72 Pipelife PE 100 SDR 11 φ110x10 mm D5-2 V Lávkách 9,20 HS SN12 PVC-U SDR34 DN 315 Bezpečnostní přepad V Lávkách 16,39 Connex SN 8 PVC-U SDR34 DN 315 Oblast V Lávkách Délka (m) Typ potrubí Kanalizace celkem Connex SN 8 PVC-U SDR34 DN HS SN 12 PVC-U SDR34 DN Pipelife PE 100 SDR x10 mm Kanalizační řád kanalizace Kunštát Sychotín 31

32 Kanalizace v ulici Pod Hlubnou: Stoka Délka (m) Typ potrubí D6 244,06 HS SN 12 PVC-U SDR34 DN 315 Kanalizace Kunštát celkem: Kunštát Délka (m) Typ potrubí Kanalizace celkem Kamenina DN 300, třída kn/m 7.79 Kamenina DN 500, třída kn/m Pipelife PE 100 SDR x10 mm Connex SN 8 PVC-U SDR34 DN HS SN12 PVC-U SDR34 DN Hobas DN 800, SN Hobas DN 1200, SN Přehled délek a profilů odboček pro domovní přípojky na jednotlivých stokách: Stoka D1 D1-1 D2 D2-1 D2-2 D3 D5 celková délka DN 160 (m) celková délka DN 200 (m) počet odboček DN 160 (ks) počet odboček DN 200 (ks) šachty na odbočkách (ks) odbočky vpravo DN 160 (ks) odbočky vpravo DN 200 (ks) 2 1 odbočky vlevo DN 160 (ks) odbočky vlevo DN 200 (ks) Stoka D5-1 D6 D8 Celkem celková délka DN 160 (m) celková délka DN 200 (m) počet odboček DN 160 (ks) počet odboček DN 200 (ks) šachty na odbočkách (ks) odbočky vpravo DN 160 (ks) odbočky vpravo DN 200 (ks) 3 odbočky vlevo DN 160 (ks) odbočky vlevo DN 200 (ks) Objekty na kanalizační sítí viz Příloha č.8 Schéma kanalizační sítě Kunštát Sychotín Oddělovače : OK1 v silnici u rybníka, OK2 u ZŠ, OK3 u Keramiky Sychotín, OK4 vtok ČOV Výústní objekty : V1 dešťová kanalizace (DK) u ZŠ, V2 DK Vejpustek do rybníka, V3 DK v Lávkách, V4 vyčištěná vody z ČOV do Petrůvky Čerpací stanice : ČS splašková v Lávkách Kanalizační řád kanalizace Kunštát Sychotín 32

33 Kanalizace Sychotín V celé městské části Sychotín byla vybudována nová splašková kanalizace. Hlavní kmenovou stokou v městské části Sychotín je stoka A1. Prochází krajskou komunikací I/19 a vede v souběhu se Sychotínským potokem, v prostoru u kaple se stáčí doleva, podchází Sychotínský potok, vede po jeho levém břehu, následně je trasována v silnici Sychotín Makov po levém břehu Petrůvky. Posledním úsekem podchází Kunštátský potok a napojuje se do stávajícího kanalizačního sběrače z města Kunštát. Trasa stoky A1 byla z prostorových důvodů (stávající inženýrské sítě, trafostanice, podzemní části mostních opěr) vedena pod objektem stávající autobusové zastávky. Úsek stoky A1 mezi šachtami Š235 a Š237a byl proveden bezvýkopově, pomocí technologie kopané štoly. Součástí stok A1 a A1-1 je i 5 krátkých úseků A1/P1 až A1/P5 vedoucích přes potok, které zaručí odkanalizování nemovitostí umístěných na druhé straně potoka. Hloubka uložení byla přizpůsobena možnosti gravitačního podchodu místních recipientů a výškovému zaústění splaškové kanalizace do stávajícího kanalizačního sběrače města Kunštátu. Materiál potrubí kanalizačních stok je v krajských komunikacích z kameniny, v místních komunikacích z PVC. Každá nemovitost přiléhající k nově vybudované kanalizaci má zřízeno své místo pro napojení. Pro každou nemovitost byla provedena samostatná odbočka pro domovní přípojku na veřejně přístupném pozemku u pozemku připojovaného objektu. Odbočky jsou ve většině případů ukončeny kontrolní šachtou. Kanalizace Sychotín celkem Stoka Délka (m) Potrubí A1 448,36 HS SN12 PVC-U SDR34 DN 315 A1 260,89 Kamenina DN 300, třída kn/m A1 celkem 709,25 A1/P1 24,29 Connex SN 8 PVC-U SDR34 DN 315 A1/P2 7,86 Connex SN 8 PVC-U SDR34 DN 315 A1/P3 8,55 Connex SN 8 PVC-U SDR34 DN 315 A1/P4 11,31 Connex SN 8 PVC-U SDR34 DN 315 A ,36 HS SN12 PVC-U SDR34 DN 315 A1/P5 9,37 HS SN12 PVC-U SDR34 DN 315 A1-2 95,86 HS SN12 PVC-U SDR34 DN 315 A1-3 21,06 HS SN12 PVC-U SDR34 DN 315 A1-3 29,16 Kamenina DN 300, třída kn/m A1-3 celkem 50,22 A ,59 HS SN12 PVC-U SDR34 DN 315 A ,22 HS SN12 PVC-U SDR34 DN 315 A2 182,92 Connex SN 8 PVC-U SDR34 DN 315 Kanalizační řád kanalizace Kunštát Sychotín 33

34 Sychotín Délka (m) Typ potrubí Kanalizace celkem 1473,80 290,05 Kamenina DN 300, třída kn/m 234,93 Connex SN 8 PVC-U SDR34 DN ,82 HS SN12 PVC-U SDR34 DN 315 Přehled délek a profilů odboček pro domovní přípojky na jednotlivých stokách: Stoka A1 A1-1 A1-2 A1-3 A1-4 A2 Celkem celková délka DN 160 (m) celková délka DN 200 (m) počet odboček DN 160 (ks) počet odboček DN 200 (ks) šachty na odbočkách (ks) odbočky vpravo DN 160 (ks) odbočky vpravo DN 200 (ks) odbočky vlevo DN 160 (ks) odbočky vlevo DN 200 (ks) Nově vybudovaná kanalizace Nově vybudovaná kanalizace celkem Délka (m) Typ potrubí Kanalizace celkem Kamenina DN 300, třída kn/m 7.79 Kamenina DN 500, třída kn/m Pipelife PE 100 SDR x10 mm Connex SN 8 PVC-U SDR34 DN HS SN12 PVC-U SDR34 DN Hobas DN 800, SN Hobas DN 1200, SN Nově vybudované odbočky pro domovní přípojky celkem celková délka (m) počet odboček (ks) 207 šachty na odbočkách (ks) 199 Kanalizační řád kanalizace Kunštát Sychotín 34

35 6.4 Objekty na stokové síti Šachty na stokové síti Na kanalizační síti jsou vybudovány revizní, lomové, spojné a spadištní šachty. Velikost šachet je provedena dle profilu přítokového a odtokového potrubí. Pro profil potrubí do DN 500 jsou šachty budovány s vnitřní světlostí spodní části 1000 mm, pro profily potrubí nad DN 500 jsou šachty se světlostí spodní části 1200 mm nebo atypické monolitické šachty. V lomových bodech v trasách stok jsou osazeny lomové šachty, v delších přímých tratích revizní šachty, v místech napojování dalších bočních stok šachty spojné. V úsecích s velkými spády terénu a tam, kde stoky překonávají velké výškové rozdíly, jsou vybudovány spadištní šachty. Vstupní komín šachet je vyskládán z rovných prefabrikovaných skruží s vidlicovými stupadly pro sestup. Šachty jsou zakryty poklopy, pod poklopem je prefabrikovaná přechodová skruž s osazeným kapsovým stupadlem. Poklopy šachet jsou osazeny do úrovně zpevněných ploch, v místech nezpevněných povrchů terénu je poklop šachty vytažen nad okolní terén. Prefabrikované typové šachty na kameninovém a PVC potrubí do DN 500 Jedná se o prefabrikované typové šachty s prefabrikovaným litým šachetním dnem (beton s vysokou odolnosti proti obrusu, proti agresivitě chemického prostředí stupně XA1). Spojné šachty na stávajícím potrubí DN 500 Jedná se objekty čtvercového půdorysu. Dno šachet je monolitické z betonu C30/37-XA1-XF1-S3 s výztuží z kari sítě φ8/100 x φ8/100. Šachty jsou zakryty prefabrikovanou přechodovou deskou DN1500/DN1000, na které je osazen šachetní kónus s poklopem. Lomové a spojné šachty na sklolaminátovém potrubí DN 1200 Jedná se o 2 šachty s monolitickým dnem a zastropením. Železobetonové konstrukce jsou z vodostavebného mrazuvzdorného betonu C30/37 XC4 XF3 XA2. Vstup je zajištěn otvorem ve stropní desce s osazeným poklopem po stupadlech. Vlastní šachty jsou monolitické železobetonové vodotěsné konstrukce obdélníkového tvaru o rozměru 1,60 x 2,15 m, výšky 2,1 m a 1,75 x 2,1m, výšky 2,49 m. Spadištní šachty Jedná se o prefabrikované typové šachty s prefabrikovaným šachetním dnem DN Dno šachty je z houževnatého betonu s čedičovým kamenivem. Opevnění nárazové stěny je rovněž houževnatým betonem s čedičovým kamenivem. Pro soustředění minimálních průtoků je do stěny na straně vtoku osazen stokový žlábek. Na dno navazuje horní prefabrikovaná část složená ze šachetních vodotěsných skruží s pryžovým těsněním. Ve skružích jsou osazena ocelová stupadla s PE povlakem. Poklop šachty je z tvárné litiny s únosností pro osazení v komunikaci (400 kn). Proplachovací šachta ŠP Proplachovací šachta na výtlaku V1 slouží k preventivnímu proplachování tam, kde hrozí její zanášení. Šachta je prefabrikovaná s prefabrikovaným šachetním dnem DN 1000 bez žlábku a nástupnice. V šachetním dnu je osazen betonový základek 0,2 x 0,2 x 0,2 m pro podpěru potrubí. Vstupní komín je z vodotěsných skruží s pryžovým těsněním. Ve skružích jsou osazena ocelová stupadla s PE povlakem. Šachta je kryta zákrytovou deskou. Kanalizační řád kanalizace Kunštát Sychotín 35

36 Materiál potrubí a armatur v šachtě je z tvárné litiny. Přechod z PE potrubí na litinu je proveden pomocí přírub. V šachtě jsou osazeny uzavírací ventily s ručním ovládáním a pro možnost proplachu. Na koncovku byla osazena rychlospojka DN 100. Uklidňovací šachta ŠU Pro přechod z tlakového proudění na gravitační je na konci trasy výtlaku V1 osazena vodotěsná vstupní kanalizační uklidňovací šachta průměru 1,0 m. Uklidňovací šachta ŠU je prefabrikovaná typová šachta s prefabrikovaným šachetním dnem. Šachetní dno je z betonu, nárazové stěny obložené čedičovými segmenty. Vstupní komín je z vodotěsných skruží DN 1000 s pryžovým těsněním zaručujícím vodotěsnost. Ve skružích jsou osazena ocelová stupadla s PE povlakem. Výtlak je ukončen T-kusem s odvzdušněním PE trubkou. Z uklidňovací šachty je vybudován propoj D5-2 (PVC potrubí) do nové kanalizace D Čerpací stanice V Lávkách, Kunštát Čerpací stanice byla vybudována v jihovýchodní části města Kunštát v ulici V Lávkách. Slouží k přečerpávání splaškových vod z ulice V Lávkách, Za Lidokovem a části ulice Pod Hlubnou do kanalizační stoky na ulici Palackého, kterou potom gravitačně odtékají na městskou ČOV. ČS byla osazena separační ČS EMUPORT typ MS 740/2000-DN 100 ND. Přečerpávané vody mají z hlediska znečištění charakter komunálních odpadních vod. Počet napojených obyvatel: 93 osob Průměrné denní množství odp. vod natékajících do ČS: Q 24 = 0,14 l/s Hodinové maximum: Q h = 0,83 l/s Čerpací stanici tvoří akumulační šachta a vlastní čerpací stanice. Akumulační šachta (mokrá jímka průměru 2 m) slouží k akumulaci splašků pro případ výpadku energie a tedy nemožnosti provozu čerpací stanice. Užitečný objem akumulační jímky je cca 3,5 m 3. Akumulační šachta je vytvořena prefabrikovanými železobetonovými díly z betonu C30/37 1x dno nádrže DN2000/2000, 1x stropní zákrytová deska DN2300/ s kruhovým otvorem, 1x šachetní skruž 250/1000, 1x přechodová skruž kónus 600/1000, ve které je osazen litinový poklop DN 600 pro osazení do vozovky (D400). V šachtě nejsou osazena žádná stupadla, v případě vstupu do šachty je nutno použít žebřík. Mezi akumulační šachtou a čerpací stanicí je osazeno propojovací potrubí DN150, PN10 s uzávěrem ovládaným z terénu přes zemní soupravu. V čerpací stanici (suchá jímka průměru 2 m) jsou osazena ponorná čerpadla. Čerpací stanice je navíc vybavena pomocným čerpadlem úkapů. Prostor mokré jímky i suché jímky je odvětrán. Čerpací stanice je vybavena speciálními uzávěry nátoku do obou separačních komor, které umožňují odstavení jedné poloviny ČS při zachování plného provozu druhé poloviny. Komory i potrubí jsou vyrobeny z vysokohustotního PEHD odolného proti odpadní vodě. Vnější plastová samonosná šachta má pochůzné zakrytí, vstupní otvor 800x800 mm s uzamykatelným nerezovým pochůzným poklopem. Dno šachty je opatřeno vloženou armovanou železobetonovou deskou a konzolami se závlačemi, které byly po osazení šachty na štěrkopískový podsyp zality prostým betonem. Vytvořený betonový prstenec zajišťuje šachtu proti vztlaku spodní vody. Šachta je vybavena jímkou pomocného čerpadla, potrubními přípojkami, kabelovými průchodkami, nerezovým žebříkem a osvětlením. Pro manipulaci s čerpadly jsou ve stropu šachty umístěny háky. Kanalizační řád kanalizace Kunštát Sychotín 36

37 Na výtlaku čerpadel jsou osazeny zpětné kulové klapky a kulové uzávěry. Dvojice čerpadel pracuje v režimu cyklického střídání. Tím je zabezpečen také automatický záskok při poruše 1 z čerpadel. Chod čerpadel je řízen v závislosti na výšce vody v akumulační šachtě. Do akumulační šachty jsou svedeny stoky D5 a D5-1, z čerpací stanice je veden výtlak V1. Součástí čerpací stanice je i bezpečnostní přepad z akumulační šachty DN 300. Parametry hlavního čerpadla: Počet kusů: 2 ks Typ: FA 08.64E-258+ FK /12K Jmenovitý výkon/proud: 5 kw/10,8 A Průtok Q: 7 l/s Dopravní výška: 21 m Motor čerpadla: start Y/D, 400V, 3, 50 Hz Délka kabelu: 10 m Pomocné čerpadlo typ: TMW 32/8, Pn=0,37 kw, 230 V, 1 Přenos některých údajů (hlavně poruchových) do dispečerského pracoviště je uskutečněn pomocí telemetrie. SMS na dispečerské pracoviště : - porucha čerpadla 1 - porucha čerpadla 2 - otevření poklopů či dveří rozvaděčů - výpadek napětí - maximální hladina - voda v suché jímce Sběr dat : - motohodiny čerpadel Odlehčovací komory V rámci rozšiřování stávající kanalizace byla vybudována nová odlehčovací komora OK1 a provedena rekonstrukce stávající odlehčovací komory OK3. Přes odlehčovací komory jsou vedeny všechny odpadní vody až do stanoveného průtoku, při kterém se začne oddělovat zředěný průtok do recipientu. Z hlediska ochrany toku dochází k oddělování začátku odlehčování tak, aby první, nejvíce znečištěná vlna odpadních vod, odtekla do čistírny a nezatížila tak recipient Odlehčovací komora OK1 Kunštát, ulice Palackého V ulici Palackého v krajské komunikaci I/19 byla vybudována nová odlehčovací komora OK1. Do odlehčovací komory OK1 je zaústěna nová stoka D8 (DN 1200, sklolaminát), do které jsou zaústěny původní kanalizace. Kanalizační řád kanalizace Kunštát Sychotín 37

38 Poznámka : Na stoce jednotné kanalizace u základní školy je stávající oddělovací šachty OK2, která bude ze soustavy vypojena po vybudování splaškové kanalizace na ulici Ke Hřišti a Brněnské v rozvodí směrem k základní škole. Odlehčovací komora OK1 má boční přepad směr odlehčování je odkloněn od směru přívodní stoky. Přívodní potrubí do OK má DN 1200, odlehčující potrubí DN 1200, pokračující potrubí z odlehčovací komory DN 300. Za dešťů je voda odváděna přepadovým odlehčovacím potrubím a výustním objektem do místního toku. Potrubí nátoku D8 DN 1200, sklolaminát Odtokové potrubí D8-O DN 300, kamenina Potrubí přepadu D8-P DN 1200, sklolaminát Vlastní ŽB monolitická konstrukce komory je o světlých půdorysných rozměrech 1,8 x 4,0 m. Železobetonové konstrukce byly vybudovány z vodostavebného mrazuvzdorného betonu C30/37 XC4 XF3 XA2. Stropní konstrukce je řešena s otvorem pro vstup obsluhy. Tento otvor je osazen kanalizačním litinovým poklopem Ø 600 mm, třída únosnosti D400, v úrovni komunikace. Pro vlastní sestup, resp. výstup jsou upevněna do stěny pod vstupním otvorem ocelová stupadla s polyetylénovým potahem a kapsové stupadlo opatřené asfaltovým nátěrem. Pro možnost zvýšení a snížení výšky trvalé přepadové hrany jsou na stěnách ukotveny ocelové U profily pro možnost instalace hradicích prvků. Dosedací hrana pevné betonové přepadové hrany je opatřena zabetonovaným U profilem kotveným do betonu. Vlastní hradicí prvky stavitelné přepadové hrany (4 ks) jsou ze čtvercového profilu 30 x 30 mm, délky 2 m, osazené do vodících U profilů. Pro možnost regulace odtoku odtokovým potrubím D8-O je osazeno stavítko s ručním ovládáním Odlehčovací komora OK3 Sychotín Byla provedena rekonstrukce stávající odlehčovací komory OK3 s bočním přepadem, která leží na stávající jednotné kanalizaci u krajské komunikace I/19 na kraji Sychotína ve směru od Kunštátu. Jedná se o betonový podzemní objekt o světlých půdorysných rozměrech cca 1,9 x 2,6 m, zakrytý kompozitními prvky (zákrytové poklopy a nosníky). Ve dně odlehčovací komory je osazena vyjímatelná ocelová vana pro zachycování sunutých splavenin. Potrubí nátoku Odtokové potrubí Potrubí přepadu DN 400, kamenina, DN 600, beton DN 500, beton DN 500, beton Na betonové stěně odlehčovací komory je osazena ocelová zábrana pro zamezení nájezdu aut na zastropení komory Výustní objekty Potrubí přepadů z odlehčovacích komor a bezpečnostní přepad z čerpací stanice jsou vyústěna do toku výustními objekty. Okolí těchto potrubí zaústěných do toku je zpevněno dlažbou z lomového kamene do betonu. Zpevnění je provedeno ve dně, ve svahu, do kterého ústí potrubí i v protějším svahu. Potrubí přepadů byla v místě výustního objektu seříznuta se sklonem svahu toku. Kanalizační řád kanalizace Kunštát Sychotín 38
