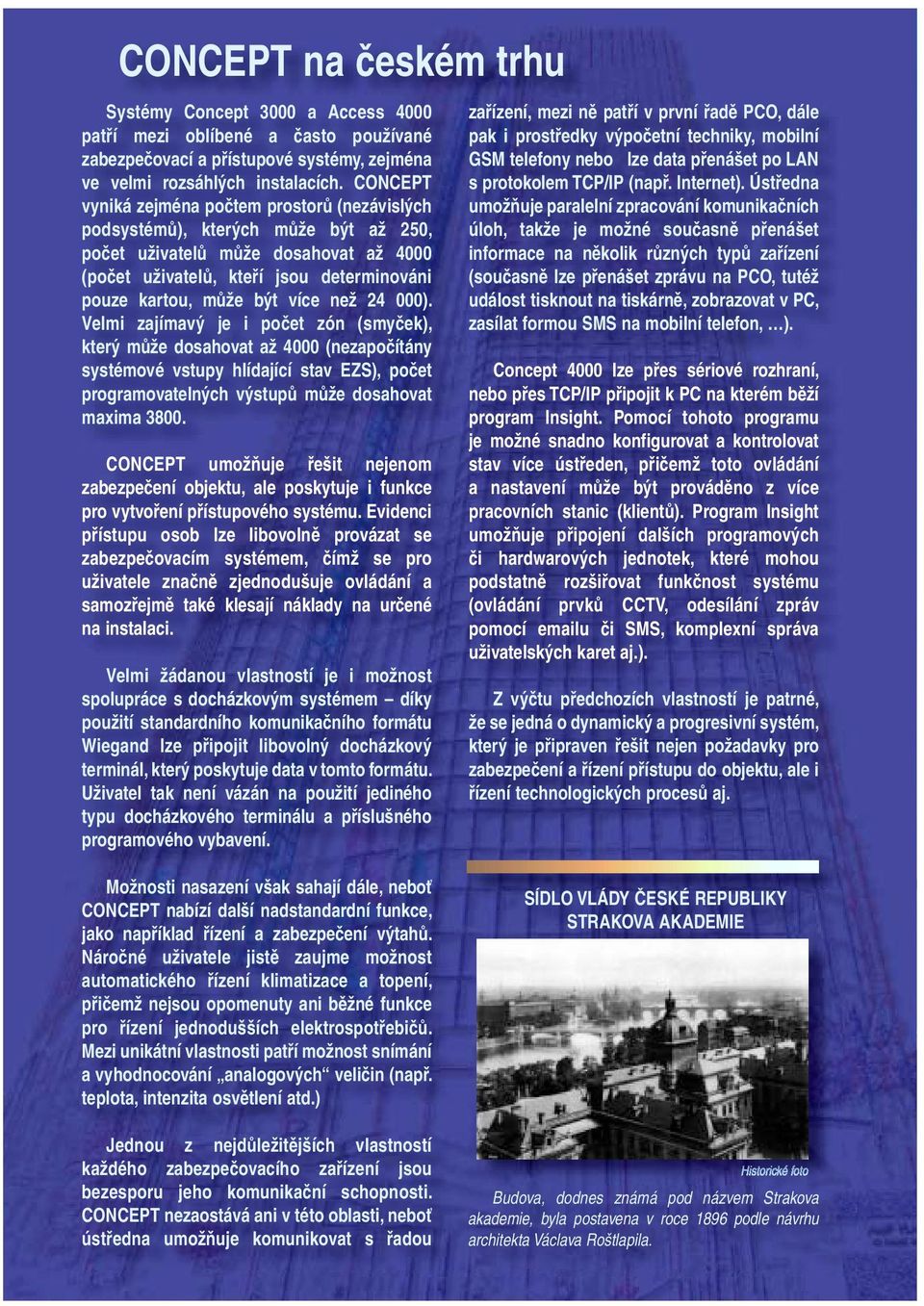

2 CONCEPT na českém trhu Systémy Concept 3000 a Access 4000 patří mezi oblíbené a často používané zabezpečovací a přístupové systémy, zejména ve velmi rozsáhlých instalacích. CONCEPT vyniká zejména počtem prostorů (nezávislých podsystémů), kterých může být až 250, počet uživatelů může dosahovat až 4000 (počet uživatelů, kteří jsou determinováni pouze kartou, může být více než ). Velmi zajímavý je i počet zón (smyček), který může dosahovat až 4000 (nezapočítány systémové vstupy hlídající stav EZS), počet programovatelných výstupů může dosahovat maxima CONCEPT umožňuje řešit nejenom zabezpečení objektu, ale poskytuje i funkce pro vytvoření přístupového systému. Evidenci přístupu osob lze libovolně provázat se zabezpečovacím systémem, čímž se pro uživatele značně zjednodušuje ovládání a samozřejmě také klesají náklady na určené na instalaci. Velmi žádanou vlastností je i možnost spolupráce s docházkovým systémem díky použití standardního komunikačního formátu Wiegand lze připojit libovolný docházkový terminál, který poskytuje data v tomto formátu. Uživatel tak není vázán na použití jediného typu docházkového terminálu a příslušného programového vybavení. zařízení, mezi ně patří v první řadě PCO, dále pak i prostředky výpočetní techniky, mobilní GSM telefony nebo lze data přenášet po LAN s protokolem TCP/IP (např. Internet). Ústředna umožňuje paralelní zpracování komunikačních úloh, takže je možné současně přenášet informace na několik různých typů zařízení (současně lze přenášet zprávu na PCO, tutéž událost tisknout na tiskárně, zobrazovat v PC, zasílat formou SMS na mobilní telefon, ). Concept 4000 lze přes sériové rozhraní, nebo přes TCP/IP připojit k PC na kterém běží program Insight. Pomocí tohoto programu je možné snadno konfigurovat a kontrolovat stav více ústředen, přičemž toto ovládání a nastavení může být prováděno z více pracovních stanic (klientů). Program Insight umožňuje připojení dalších programových či hardwarových jednotek, které mohou podstatně rozšiřovat funkčnost systému (ovládání prvků CCTV, odesílání zpráv pomocí u či SMS, komplexní správa uživatelských karet aj.). Z výčtu předchozích vlastností je patrné, že se jedná o dynamický a progresivní systém, který je připraven řešit nejen požadavky pro zabezpečení a řízení přístupu do objektu, ale i řízení technologických procesů aj. Možnosti nasazení však sahají dále, neboť CONCEPT nabízí další nadstandardní funkce, jako například řízení a zabezpečení výtahů. Náročné uživatele jistě zaujme možnost automatického řízení klimatizace a topení, přičemž nejsou opomenuty ani běžné funkce pro řízení jednodušších elektrospotřebičů. Mezi unikátní vlastnosti patří možnost snímání a vyhodnocování analogových veličin (např. teplota, intenzita osvětlení atd.) Jednou z nejdůležitějších vlastností každého zabezpečovacího zařízení jsou bezesporu jeho komunikační schopnosti. CONCEPT nezaostává ani v této oblasti, neboť ústředna umožňuje komunikovat s řadou SÍDLO VLÁDY ČESKÉ REPUBLIKY STRAKOVA AKADEMIE Budova, dodnes známá pod názvem Strakova akademie, byla postavena v roce 1896 podle návrhu architekta Václava Roštlapila.

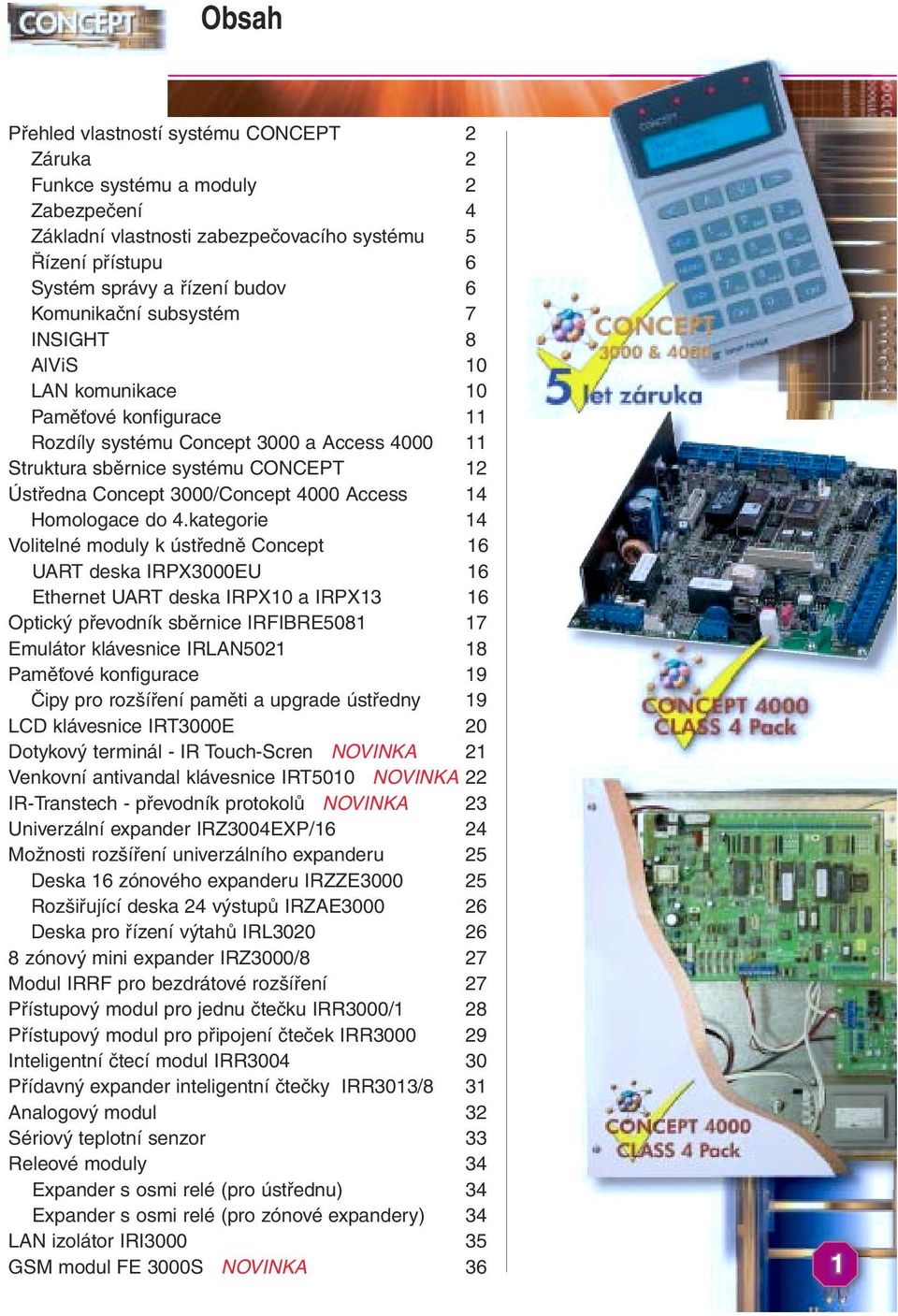

3 Obsah Přehled vlastností systému CONCEPT 2 Záruka 2 Funkce systému a moduly 2 Zabezpečení 4 Základní vlastnosti zabezpečovacího systému 5 Řízení přístupu 6 Systém správy a řízení budov 6 Komunikační subsystém 7 INSIGHT 8 AlViS 10 LAN komunikace 10 Paměťové konfigurace 11 Rozdíly systému Concept 3000 a Access Struktura sběrnice systému CONCEPT 12 Ústředna Concept 3000/Concept 4000 Access 14 Homologace do 4.kategorie 14 Volitelné moduly k ústředně Concept 16 UART deska IRPX3000EU 16 Ethernet UART deska IRPX10 a IRPX13 16 Optický převodník sběrnice IRFIBRE Emulátor klávesnice IRLAN Paměťové konfigurace 19 Čipy pro rozšíření paměti a upgrade ústředny 19 LCD klávesnice IRT3000E 20 Dotykový terminál - IR Touch-Scren NOVINKA 21 Venkovní antivandal klávesnice IRT5010 NOVINKA 22 IR-Transtech - převodník protokolů NOVINKA 23 Univerzální expander IRZ3004EXP/16 24 Možnosti rozšíření univerzálního expanderu 25 Deska 16 zónového expanderu IRZZE Rozšiřující deska 24 výstupů IRZAE Deska pro řízení výtahů IRL zónový mini expander IRZ3000/8 27 Modul IRRF pro bezdrátové rozšíření 27 Přístupový modul pro jednu čtečku IRR3000/1 28 Přístupový modul pro připojení čteček IRR Inteligentní čtecí modul IRR Přídavný expander inteligentní čtečky IRR3013/8 31 Analogový modul 32 Sériový teplotní senzor 33 Releové moduly 34 Expander s osmi relé (pro ústřednu) 34 Expander s osmi relé (pro zónové expandery) 34 LAN izolátor IRI GSM modul FE 3000S NOVINKA 36 1

4 Přehled vlastností systému CONCEPT Záruka Firma Inner Range Pty Ltd. je hrdá na pověst, kterou získala výrobou a distribucí systémů Concept 3000 a Access Rozsáhlé a dlouhodobé testování výrobků zaručují, že moduly budou bezchybně pracovat jak po stránce hardwarové, tak i po stránce programové (absence podstatných chyb ve firmwaru). Z těchto důvodů Inner Range Ptry Ltd. poskytuje standardně záruku 2 roky na všechny moduly systémů Concept 3000 a Access Pokud zákazník zaměstnává pokročilého technika (osobu, která prodělala školení pro pokročilé techniky přímo u výrobce), potom se tato záruka prodlužuje až na 5 let. Vztahuje se však pouze na výrobky instalované pobočkou či oddělením, které zaměstnává pokročilého technika. Záruka nepokrývá vady výrobku vyskytující se zcela nebo částečně jako výsledek nesprávného použití, záměrného poškození, náhodného poškození nebo přírodního vlivu. Funkce systému Systémy Concept 3000 a Access 4000 představuje moderní modulární systém, umožňující vytvářet následující funkční subsystémy : zabezpečovací systém přístupový systém systém řízení a správy budov (řízení výtahů, řízení klimatizace) Systém je dále schopen zcela či částečně integrovat docházkový systém (při použití docházkového terminálu ve formátu Wiegand), popř. další systémy (např. CCTV) ve spolupráci s nadřazeným PC pomocí software Insight aplikace AlViS a jiné. Moduly Concept 3000 a Access 4000 se řadí mezi modulární systémy, tzn. je rozdělen na řadu zařízení, které mají specifické funkce a které spolu vzájemně komunikují po společné LAN. Na jedné LAN jich smí být maximálně 250, přičemž až 99 modulů smí být téhož typu. K rozlišení jednotlivých zařízení na LAN se používá adresa, přičemž tato musí být jedinečná pro každý modul téhož typu. 2

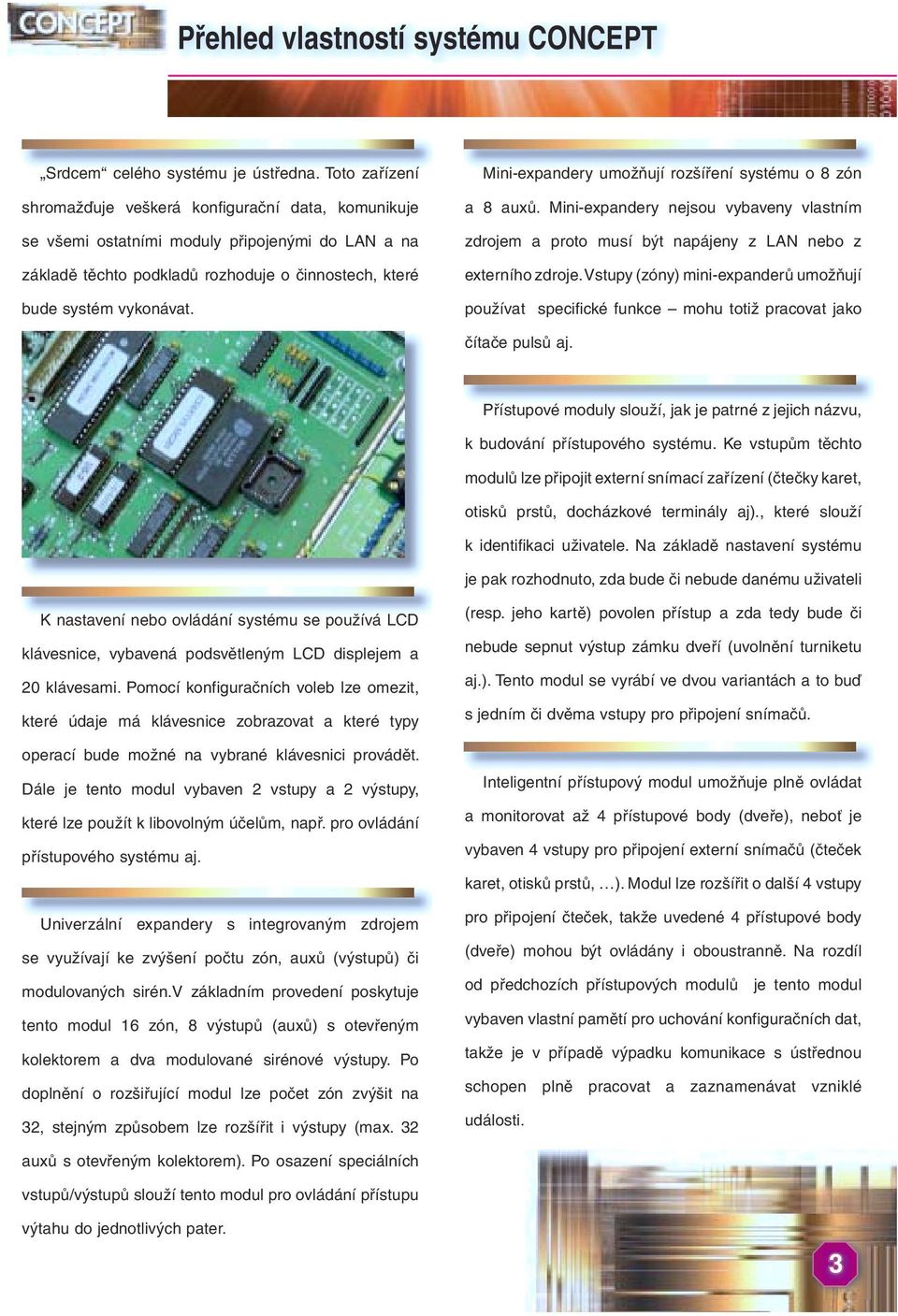

5 Přehled vlastností systému CONCEPT Srdcem celého systému je ústředna. Toto zařízení shromažďuje veškerá konfigurační data, komunikuje se všemi ostatními moduly připojenými do LAN a na základě těchto podkladů rozhoduje o činnostech, které bude systém vykonávat. Mini-expandery umožňují rozšíření systému o 8 zón a 8 auxů. Mini-expandery nejsou vybaveny vlastním zdrojem a proto musí být napájeny z LAN nebo z externího zdroje. Vstupy (zóny) mini-expanderů umožňují používat specifické funkce mohu totiž pracovat jako čítače pulsů aj. Přístupové moduly slouží, jak je patrné z jejich názvu, k budování přístupového systému. Ke vstupům těchto modulů lze připojit externí snímací zařízení (čtečky karet, otisků prstů, docházkové terminály aj)., které slouží k identifikaci uživatele. Na základě nastavení systému je pak rozhodnuto, zda bude či nebude danému uživateli K nastavení nebo ovládání systému se používá LCD klávesnice, vybavená podsvětleným LCD displejem a 20 klávesami. Pomocí konfiguračních voleb lze omezit, které údaje má klávesnice zobrazovat a které typy operací bude možné na vybrané klávesnici provádět. Dále je tento modul vybaven 2 vstupy a 2 výstupy, které lze použít k libovolným účelům, např. pro ovládání přístupového systému aj. Univerzální expandery s integrovaným zdrojem se využívají ke zvýšení počtu zón, auxů (výstupů) či modulovaných sirén.v základním provedení poskytuje tento modul 16 zón, 8 výstupů (auxů) s otevřeným kolektorem a dva modulované sirénové výstupy. Po doplnění o rozšiřující modul lze počet zón zvýšit na 32, stejným způsobem lze rozšířit i výstupy (max. 32 (resp. jeho kartě) povolen přístup a zda tedy bude či nebude sepnut výstup zámku dveří (uvolnění turniketu aj.). Tento modul se vyrábí ve dvou variantách a to buď s jedním či dvěma vstupy pro připojení snímačů. Inteligentní přístupový modul umožňuje plně ovládat a monitorovat až 4 přístupové body (dveře), neboť je vybaven 4 vstupy pro připojení externí snímačů (čteček karet, otisků prstů, ). Modul lze rozšířit o další 4 vstupy pro připojení čteček, takže uvedené 4 přístupové body (dveře) mohou být ovládány i oboustranně. Na rozdíl od předchozích přístupových modulů je tento modul vybaven vlastní pamětí pro uchování konfiguračních dat, takže je v případě výpadku komunikace s ústřednou schopen plně pracovat a zaznamenávat vzniklé události. auxů s otevřeným kolektorem). Po osazení speciálních vstupů/výstupů slouží tento modul pro ovládání přístupu výtahu do jednotlivých pater. 3

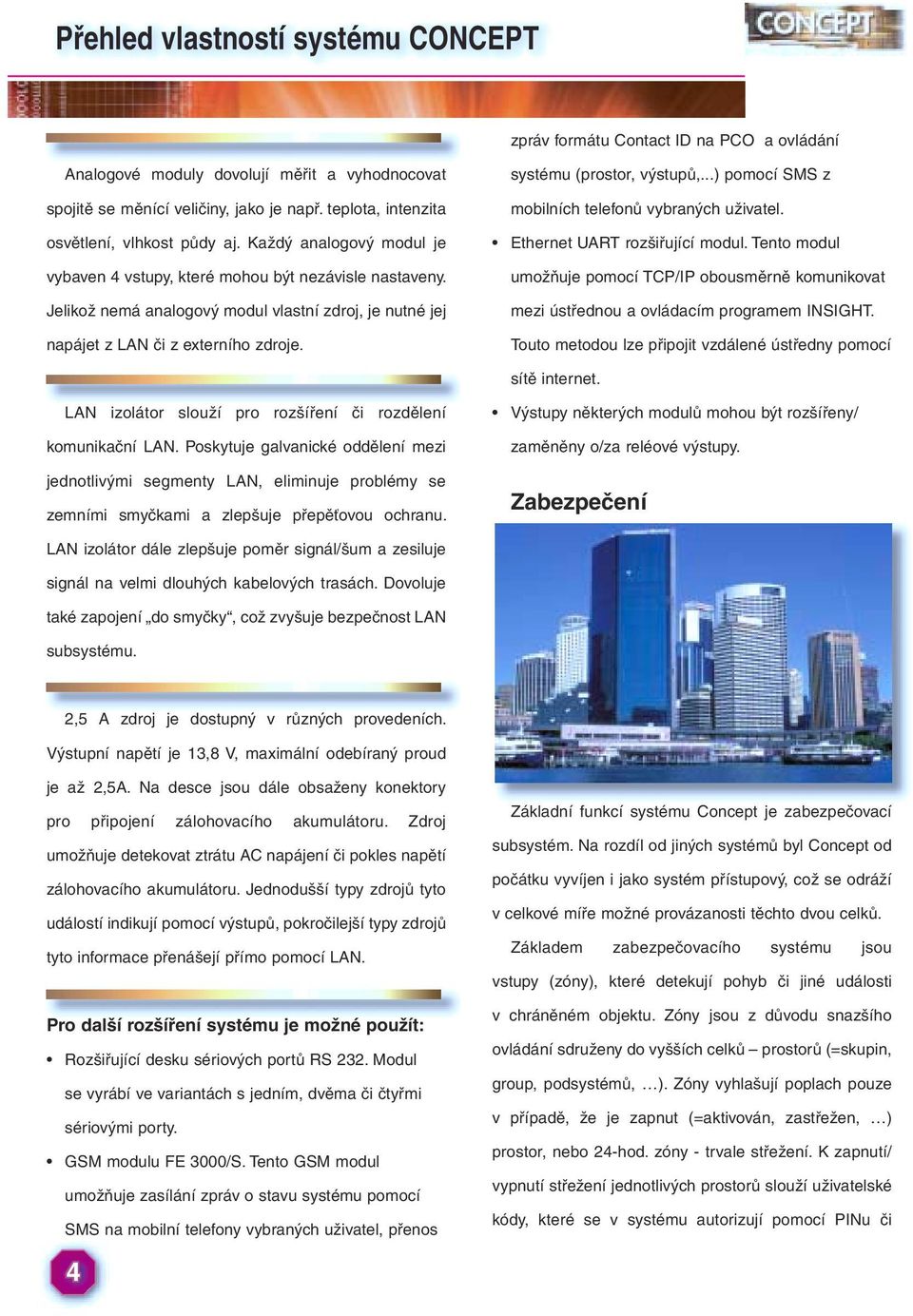

6 Přehled vlastností systému CONCEPT zpráv formátu Contact ID na PCO a ovládání Analogové moduly dovolují měřit a vyhodnocovat spojitě se měnící veličiny, jako je např. teplota, intenzita osvětlení, vlhkost půdy aj. Každý analogový modul je vybaven 4 vstupy, které mohou být nezávisle nastaveny. Jelikož nemá analogový modul vlastní zdroj, je nutné jej napájet z LAN či z externího zdroje. systému (prostor, výstupů,...) pomocí SMS z mobilních telefonů vybraných uživatel. Ethernet UART rozšiřující modul. Tento modul umožňuje pomocí TCP/IP obousměrně komunikovat mezi ústřednou a ovládacím programem INSIGHT. Touto metodou lze připojit vzdálené ústředny pomocí sítě internet. LAN izolátor slouží pro rozšíření či rozdělení komunikační LAN. Poskytuje galvanické oddělení mezi jednotlivými segmenty LAN, eliminuje problémy se zemními smyčkami a zlepšuje přepěťovou ochranu. Výstupy některých modulů mohou být rozšířeny/ zaměněny o/za reléové výstupy. Zabezpečení LAN izolátor dále zlepšuje poměr signál/šum a zesiluje signál na velmi dlouhých kabelových trasách. Dovoluje také zapojení do smyčky, což zvyšuje bezpečnost LAN subsystému. 2,5 A zdroj je dostupný v různých provedeních. Výstupní napětí je 13,8 V, maximální odebíraný proud je až 2,5A. Na desce jsou dále obsaženy konektory pro připojení zálohovacího akumulátoru. Zdroj umožňuje detekovat ztrátu AC napájení či pokles napětí zálohovacího akumulátoru. Jednodušší typy zdrojů tyto událostí indikují pomocí výstupů, pokročilejší typy zdrojů tyto informace přenášejí přímo pomocí LAN. Pro další rozšíření systému je možné použít: Rozšiřující desku sériových portů RS 232. Modul se vyrábí ve variantách s jedním, dvěma či čtyřmi sériovými porty. GSM modulu FE 3000/S. Tento GSM modul umožňuje zasílání zpráv o stavu systému pomocí SMS na mobilní telefony vybraných uživatel, přenos 4 Základní funkcí systému Concept je zabezpečovací subsystém. Na rozdíl od jiných systémů byl Concept od počátku vyvíjen i jako systém přístupový, což se odráží v celkové míře možné provázanosti těchto dvou celků. Základem zabezpečovacího systému jsou vstupy (zóny), které detekují pohyb či jiné události v chráněném objektu. Zóny jsou z důvodu snazšího ovládání sdruženy do vyšších celků prostorů (=skupin, group, podsystémů, ). Zóny vyhlašují poplach pouze v případě, že je zapnut (=aktivován, zastřežen, ) prostor, nebo 24-hod. zóny - trvale střežení. K zapnutí/ vypnutí střežení jednotlivých prostorů slouží uživatelské kódy, které se v systému autorizují pomocí PINu či

7 Přehled vlastností systému CONCEPT přístupové karty. Zdokonalení zabezpečovacího subsystému je vždy prvním hlediskem při úvahách o projektování nových modulů či implementaci nových funkcí systému Concept. Základní vlastnosti zabezpečovacího systému : Max zón (vstupů) Max. 250 nezávislých prostorů (podsystémů) Max uživatelů s PINem a s přístupovou kartou. Prostory mohou být ovládány buď jednotlivě či po skupinách. Programové vlastnosti umožňují ovládání 8 různých prostorech s různě definovanou odezvou. Systémové stavy (výpadek AC, nízké napětí baterie) jsou zpracovávány jako systémové zóny a lze tak definovat libovolnou odezvu na vznik těchto událostí. Uživatelé jsou sdruženi do skupin (do tzv. typů uživatele), přičemž každému typu lze určit, které prostory a dveře smí ovládat a které funkce v systému má mít povoleny. Každému uživateli lze přiřadit PIN či přístupovou kartu, dále je nutné přidružit typ uživatele. Některým uživatelům lze přiřadit i jméno a nebo či bezdrátový ovladač. prostoru uživatelem, stavem zóny, výstupem, pomocí PC, na základě časových zón, počtu uživatelů aj. Mohou být vytvořeny společné prostory, které se automaticky aktivují po zabezpečení všech nadřazených oblastí. Lze použít modulované či spínané sirény, každý prostor může aktivovat jinou sirénu (resp. sirény). Lze nastavit různé odezvy (typy zón) na jednotlivých vstupech. V rámci typu zóny lze nastavit stavy, které má zóna zpracovávat; Zda a které stavy mají být přenášeny na komunikátor, dále zda mají být aktivovány modulované sirénové výstupy či spínané auxy (výstupy) a také lze nastavit, které klávesnice mají zobrazovat patřičné informace. Každá zóna (vstup) smí být zařazena v až 5

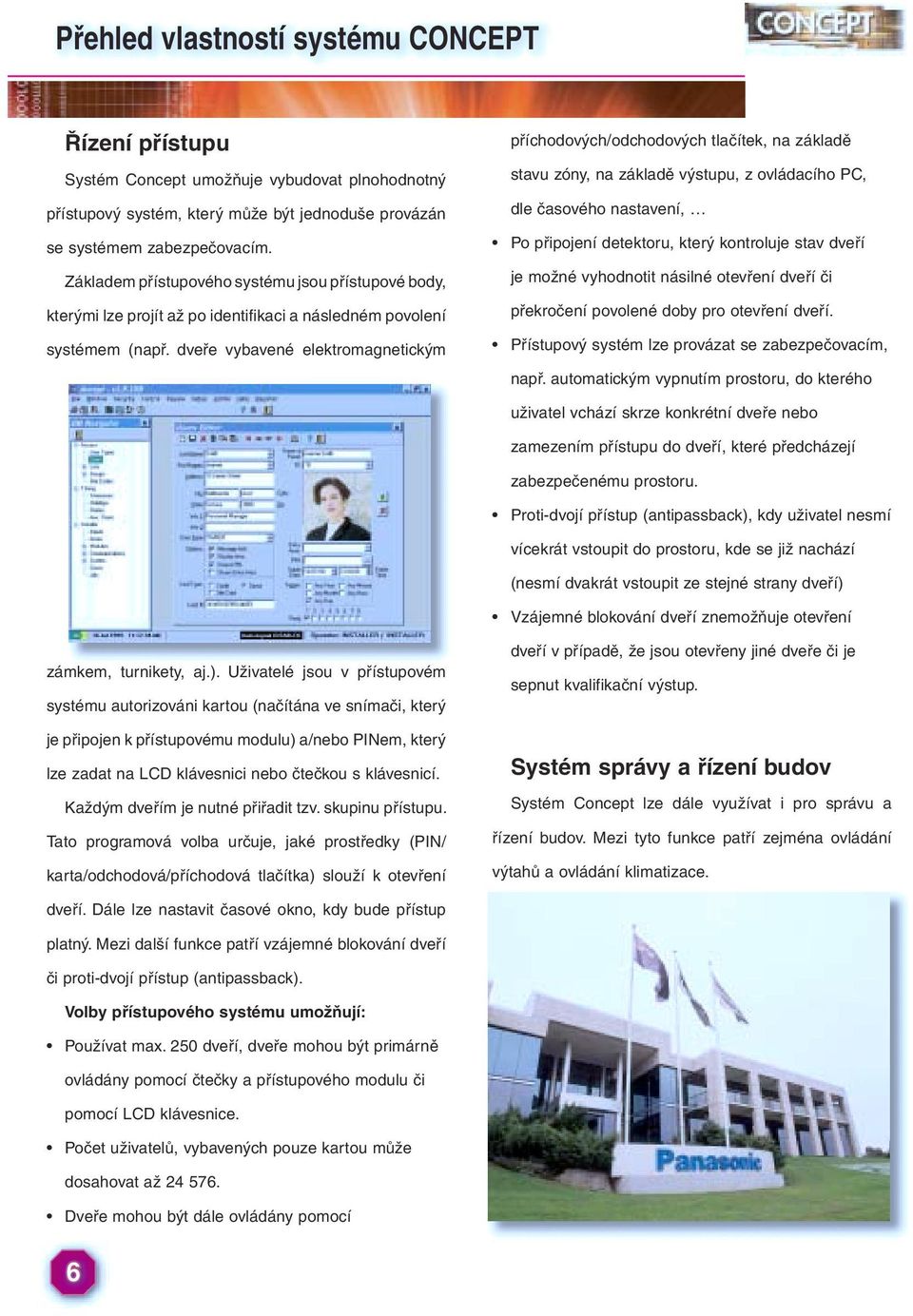

8 Přehled vlastností systému CONCEPT Řízení přístupu Systém Concept umožňuje vybudovat plnohodnotný přístupový systém, který může být jednoduše provázán se systémem zabezpečovacím. Základem přístupového systému jsou přístupové body, kterými lze projít až po identifikaci a následném povolení systémem (např. dveře vybavené elektromagnetickým příchodových/odchodových tlačítek, na základě stavu zóny, na základě výstupu, z ovládacího PC, dle časového nastavení, Po připojení detektoru, který kontroluje stav dveří je možné vyhodnotit násilné otevření dveří či překročení povolené doby pro otevření dveří. Přístupový systém lze provázat se zabezpečovacím, např. automatickým vypnutím prostoru, do kterého uživatel vchází skrze konkrétní dveře nebo zamezením přístupu do dveří, které předcházejí zabezpečenému prostoru. Proti-dvojí přístup (antipassback), kdy uživatel nesmí vícekrát vstoupit do prostoru, kde se již nachází (nesmí dvakrát vstoupit ze stejné strany dveří) Vzájemné blokování dveří znemožňuje otevření zámkem, turnikety, aj.). Uživatelé jsou v přístupovém systému autorizováni kartou (načítána ve snímači, který je připojen k přístupovému modulu) a/nebo PINem, který lze zadat na LCD klávesnici nebo čtečkou s klávesnicí. Každým dveřím je nutné přiřadit tzv. skupinu přístupu. Tato programová volba určuje, jaké prostředky (PIN/ karta/odchodová/příchodová tlačítka) slouží k otevření dveří v případě, že jsou otevřeny jiné dveře či je sepnut kvalifikační výstup. Systém správy a řízení budov Systém Concept lze dále využívat i pro správu a řízení budov. Mezi tyto funkce patří zejména ovládání výtahů a ovládání klimatizace. dveří. Dále lze nastavit časové okno, kdy bude přístup platný. Mezi další funkce patří vzájemné blokování dveří či proti-dvojí přístup (antipassback). Volby přístupového systému umožňují: Používat max. 250 dveří, dveře mohou být primárně ovládány pomocí čtečky a přístupového modulu či pomocí LCD klávesnice. Počet uživatelů, vybavených pouze kartou může dosahovat až Dveře mohou být dále ovládány pomocí 6

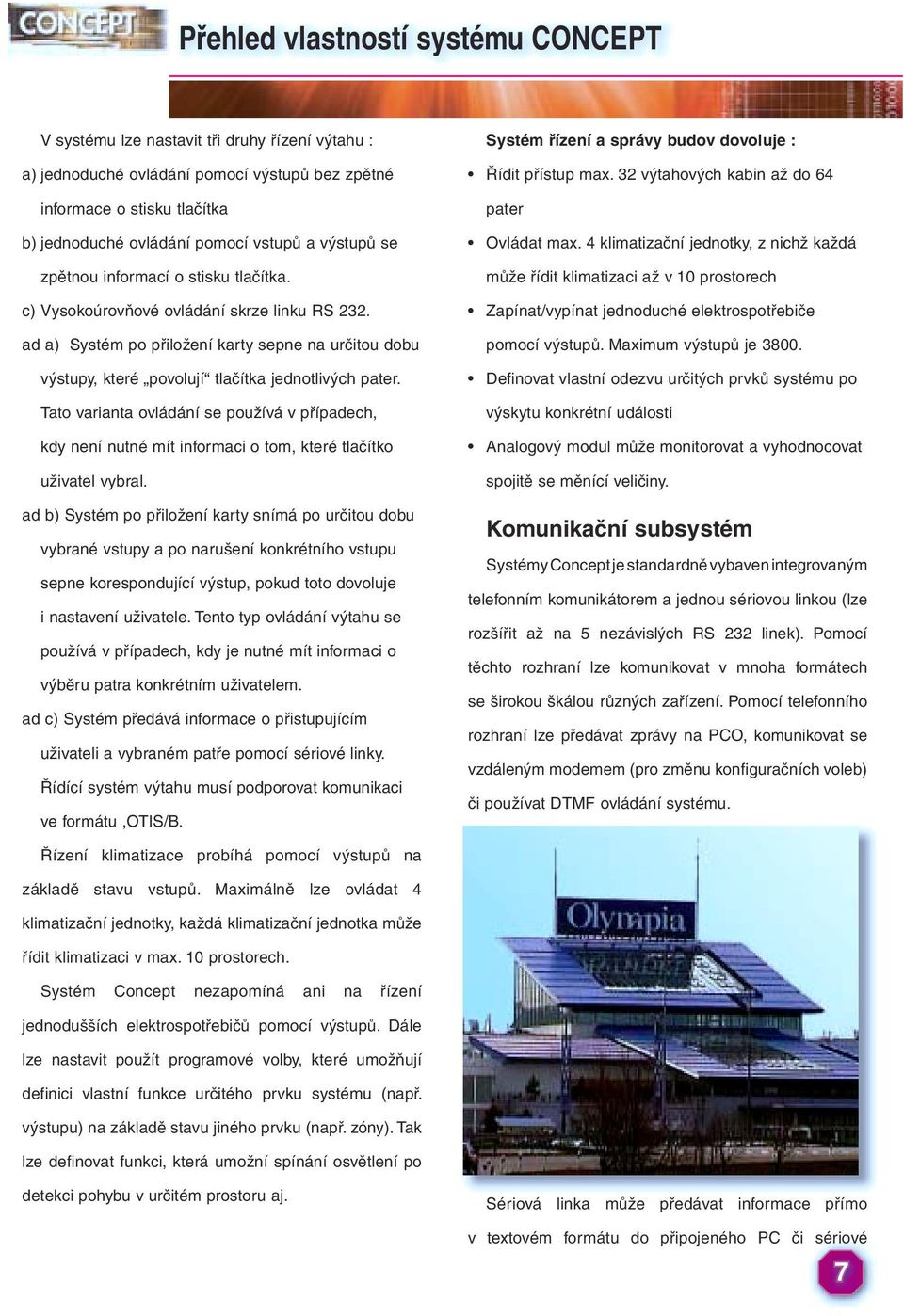

9 Přehled vlastností systému CONCEPT V systému lze nastavit tři druhy řízení výtahu : a) jednoduché ovládání pomocí výstupů bez zpětné informace o stisku tlačítka b) jednoduché ovládání pomocí vstupů a výstupů se zpětnou informací o stisku tlačítka. c) Vysokoúrovňové ovládání skrze linku RS 232. ad a) Systém po přiložení karty sepne na určitou dobu výstupy, které povolují tlačítka jednotlivých pater. Tato varianta ovládání se používá v případech, kdy není nutné mít informaci o tom, které tlačítko uživatel vybral. ad b) Systém po přiložení karty snímá po určitou dobu vybrané vstupy a po narušení konkrétního vstupu sepne korespondující výstup, pokud toto dovoluje i nastavení uživatele. Tento typ ovládání výtahu se používá v případech, kdy je nutné mít informaci o výběru patra konkrétním uživatelem. ad c) Systém předává informace o přistupujícím uživateli a vybraném patře pomocí sériové linky. Řídící systém výtahu musí podporovat komunikaci ve formátu,otis/b. Systém řízení a správy budov dovoluje : Řídit přístup max. 32 výtahových kabin až do 64 pater Ovládat max. 4 klimatizační jednotky, z nichž každá může řídit klimatizaci až v 10 prostorech Zapínat/vypínat jednoduché elektrospotřebiče pomocí výstupů. Maximum výstupů je Definovat vlastní odezvu určitých prvků systému po výskytu konkrétní události Analogový modul může monitorovat a vyhodnocovat spojitě se měnící veličiny. Komunikační subsystém Systémy Concept je standardně vybaven integrovaným telefonním komunikátorem a jednou sériovou linkou (lze rozšířit až na 5 nezávislých RS 232 linek). Pomocí těchto rozhraní lze komunikovat v mnoha formátech se širokou škálou různých zařízení. Pomocí telefonního rozhraní lze předávat zprávy na PCO, komunikovat se vzdáleným modemem (pro změnu konfiguračních voleb) či používat DTMF ovládání systému. Řízení klimatizace probíhá pomocí výstupů na základě stavu vstupů. Maximálně lze ovládat 4 klimatizační jednotky, každá klimatizační jednotka může řídit klimatizaci v max. 10 prostorech. Systém Concept nezapomíná ani na řízení jednodušších elektrospotřebičů pomocí výstupů. Dále lze nastavit použít programové volby, které umožňují definici vlastní funkce určitého prvku systému (např. výstupu) na základě stavu jiného prvku (např. zóny). Tak lze definovat funkci, která umožní spínání osvětlení po detekci pohybu v určitém prostoru aj. Sériová linka může předávat informace přímo v textovém formátu do připojeného PC či sériové 7

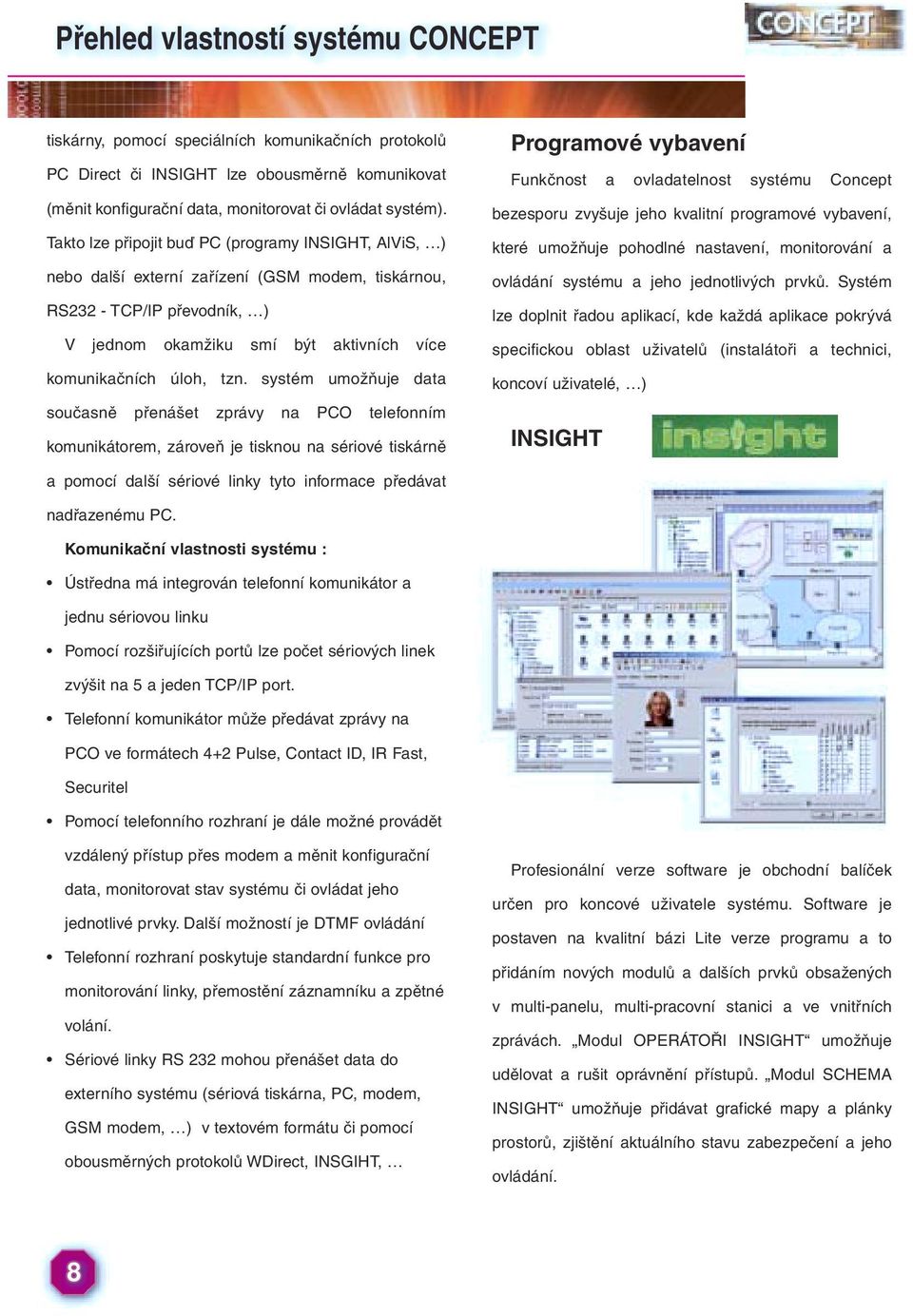

10 Přehled vlastností systému CONCEPT tiskárny, pomocí speciálních komunikačních protokolů PC Direct či INSIGHT lze obousměrně komunikovat (měnit konfigurační data, monitorovat či ovládat systém). Takto lze připojit buď PC (programy INSIGHT, AlViS, ) nebo další externí zařízení (GSM modem, tiskárnou, RS232 - TCP/IP převodník, ) V jednom okamžiku smí být aktivních více komunikačních úloh, tzn. systém umožňuje data současně přenášet zprávy na PCO telefonním komunikátorem, zároveň je tisknou na sériové tiskárně Programové vybavení Funkčnost a ovladatelnost systému Concept bezesporu zvyšuje jeho kvalitní programové vybavení, které umožňuje pohodlné nastavení, monitorování a ovládání systému a jeho jednotlivých prvků. Systém lze doplnit řadou aplikací, kde každá aplikace pokrývá specifickou oblast uživatelů (instalátoři a technici, koncoví uživatelé, ) INSIGHT a pomocí další sériové linky tyto informace předávat nadřazenému PC. Komunikační vlastnosti systému : Ústředna má integrován telefonní komunikátor a jednu sériovou linku Pomocí rozšiřujících portů lze počet sériových linek zvýšit na 5 a jeden TCP/IP port. Telefonní komunikátor může předávat zprávy na PCO ve formátech 4+2 Pulse, Contact ID, IR Fast, Securitel Pomocí telefonního rozhraní je dále možné provádět vzdálený přístup přes modem a měnit konfigurační data, monitorovat stav systému či ovládat jeho jednotlivé prvky. Další možností je DTMF ovládání Telefonní rozhraní poskytuje standardní funkce pro monitorování linky, přemostění záznamníku a zpětné volání. Sériové linky RS 232 mohou přenášet data do externího systému (sériová tiskárna, PC, modem, GSM modem, ) v textovém formátu či pomocí obousměrných protokolů WDirect, INSGIHT, Profesionální verze software je obchodní balíček určen pro koncové uživatele systému. Software je postaven na kvalitní bázi Lite verze programu a to přidáním nových modulů a dalších prvků obsažených v multi-panelu, multi-pracovní stanici a ve vnitřních zprávách. Modul OPERÁTOŘI INSIGHT umožňuje udělovat a rušit oprávnění přístupů. Modul SCHEMA INSIGHT umožňuje přidávat grafické mapy a plánky prostorů, zjištění aktuálního stavu zabezpečení a jeho ovládání. 8

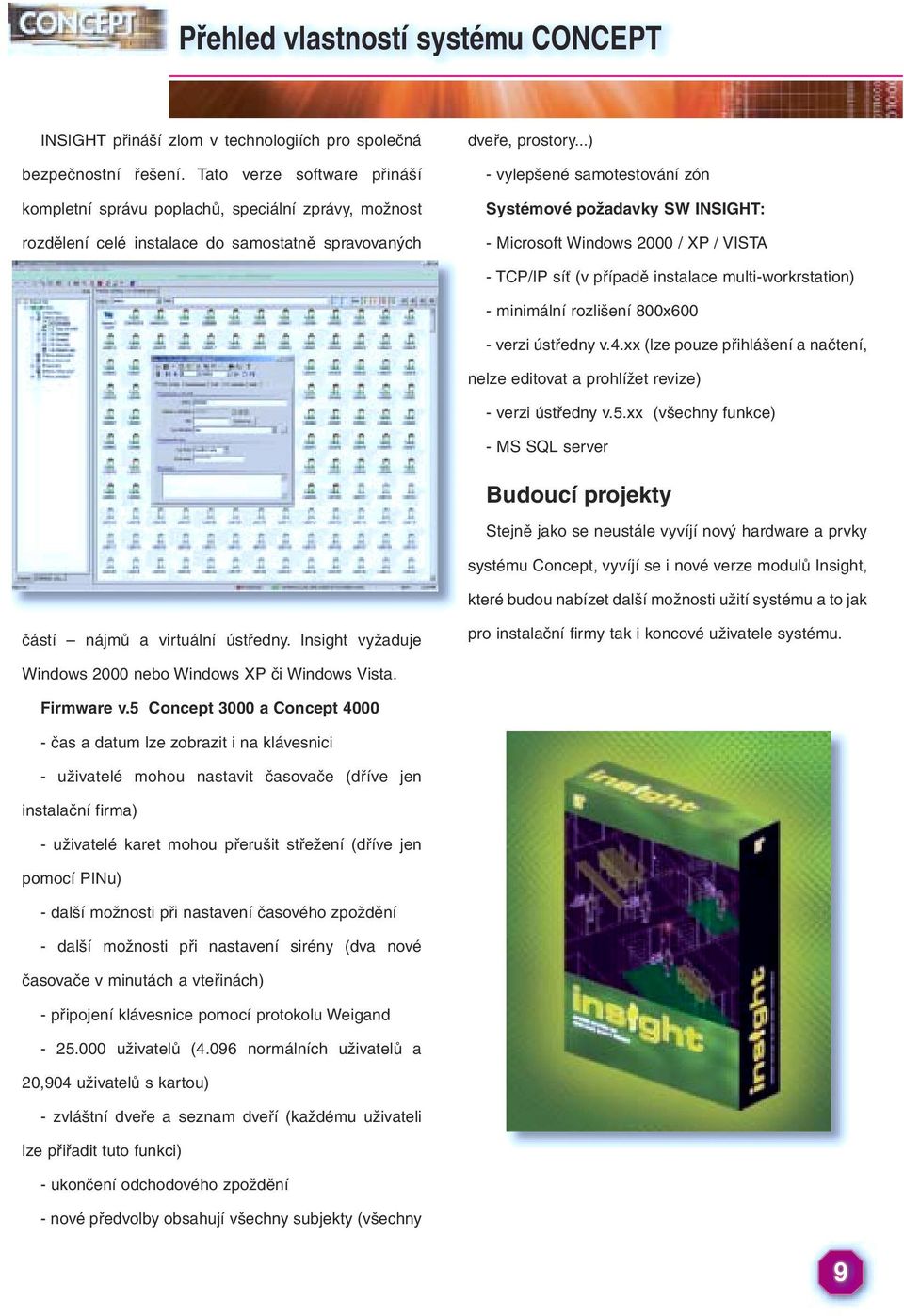

11 Přehled vlastností systému CONCEPT INSIGHT přináší zlom v technologiích pro společná bezpečnostní řešení. Tato verze software přináší kompletní správu poplachů, speciální zprávy, možnost rozdělení celé instalace do samostatně spravovaných dveře, prostory...) - vylepšené samotestování zón Systémové požadavky SW INSIGHT: - Microsoft Windows 2000 / XP / VISTA - TCP/IP síť (v případě instalace multi-workrstation) - minimální rozlišení 800x600 - verzi ústředny v.4.xx (lze pouze přihlášení a načtení, nelze editovat a prohlížet revize) - verzi ústředny v.5.xx (všechny funkce) - MS SQL server Budoucí projekty Stejně jako se neustále vyvíjí nový hardware a prvky systému Concept, vyvíjí se i nové verze modulů Insight, které budou nabízet další možnosti užití systému a to jak částí nájmů a virtuální ústředny. Insight vyžaduje pro instalační firmy tak i koncové uživatele systému. Windows 2000 nebo Windows XP či Windows Vista. Firmware v.5 Concept 3000 a Concept čas a datum lze zobrazit i na klávesnici - uživatelé mohou nastavit časovače (dříve jen instalační firma) - uživatelé karet mohou přerušit střežení (dříve jen pomocí PINu) - další možnosti při nastavení časového zpoždění - další možnosti při nastavení sirény (dva nové časovače v minutách a vteřinách) - připojení klávesnice pomocí protokolu Weigand uživatelů (4.096 normálních uživatelů a 20,904 uživatelů s kartou) - zvláštní dveře a seznam dveří (každému uživateli lze přiřadit tuto funkci) - ukončení odchodového zpoždění - nové předvolby obsahují všechny subjekty (všechny 9

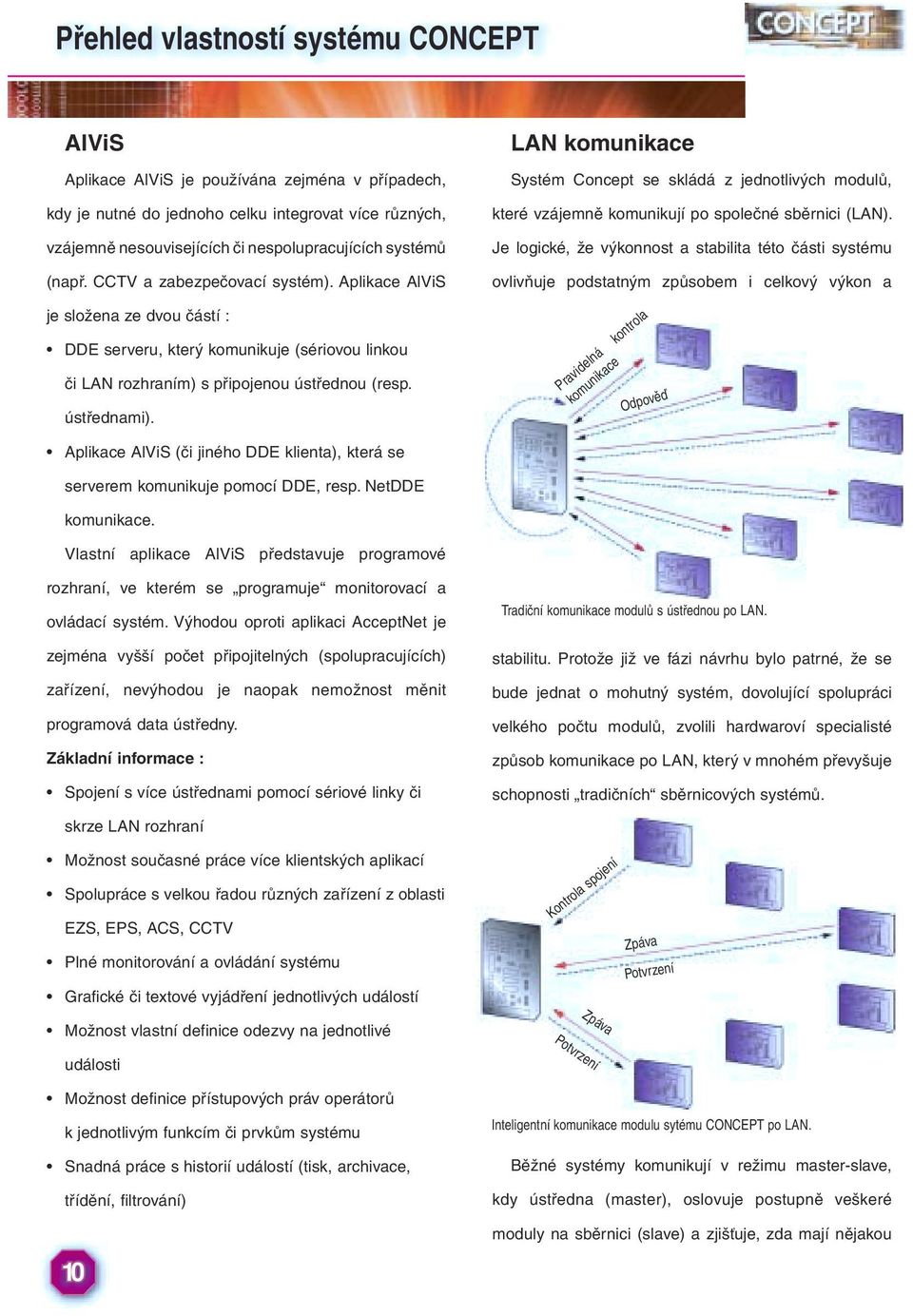

12 Přehled vlastností systému CONCEPT AlViS Aplikace AlViS je používána zejména v případech, kdy je nutné do jednoho celku integrovat více různých, vzájemně nesouvisejících či nespolupracujících systémů (např. CCTV a zabezpečovací systém). Aplikace AlViS je složena ze dvou částí : DDE serveru, který komunikuje (sériovou linkou či LAN rozhraním) s připojenou ústřednou (resp. ústřednami). LAN komunikace Systém Concept se skládá z jednotlivých modulů, které vzájemně komunikují po společné sběrnici (LAN). Je logické, že výkonnost a stabilita této části systému ovlivňuje podstatným způsobem i celkový výkon a Pravidelná kontrola komunikace Odpověď Aplikace AlViS (či jiného DDE klienta), která se serverem komunikuje pomocí DDE, resp. NetDDE komunikace. Vlastní aplikace AlViS představuje programové rozhraní, ve kterém se programuje monitorovací a ovládací systém. Výhodou oproti aplikaci AcceptNet je zejména vyšší počet připojitelných (spolupracujících) zařízení, nevýhodou je naopak nemožnost měnit programová data ústředny. Základní informace : Spojení s více ústřednami pomocí sériové linky či skrze LAN rozhraní Tradiční komunikace modulů s ústřednou po LAN. stabilitu. Protože již ve fázi návrhu bylo patrné, že se bude jednat o mohutný systém, dovolující spolupráci velkého počtu modulů, zvolili hardwaroví specialisté způsob komunikace po LAN, který v mnohém převyšuje schopnosti tradičních sběrnicových systémů. Možnost současné práce více klientských aplikací Spolupráce s velkou řadou různých zařízení z oblasti EZS, EPS, ACS, CCTV Plné monitorování a ovládání systému Grafické či textové vyjádření jednotlivých událostí Možnost vlastní definice odezvy na jednotlivé události Kontrola spojení Zpáva Potvrzení Zpáva Potvrzení Možnost definice přístupových práv operátorů k jednotlivým funkcím či prvkům systému Snadná práce s historií událostí (tisk, archivace, třídění, filtrování) 10 Inteligentní komunikace modulu sytému CONCEPT po LAN. Běžné systémy komunikují v režimu master-slave, kdy ústředna (master), oslovuje postupně veškeré moduly na sběrnici (slave) a zjišťuje, zda mají nějakou

13 Přehled vlastností systému CONCEPT informaci k předání. Takovéto systémy jsou jednodušší a méně náročné z hlediska vývoje komunikačního protokolu, ale při vyšším počtu modulů velmi rychle ztrácejí výkon (čím vyšší počet modulů musí ústředna oslovovat, tím méně často je jednotlivý modul schopen předat informace ústředně). Oproti tomuto tradičnímu pojetí komunikace zvolili návrháři jiné řešení jednotlivé LAN moduly pracují zvolit 7 různých profilů, kde jsou různě preferovány jednotlivé části a funkce systému. Jeden profil např. umožňuje připojit vysoký počet expanderů, ale počet dveří a přístupových modulů je malý. V jiném profilu jsou naopak zvýhodněny přístupové funkce, ale systém potom neumožňuje připojení velkého počtu zón apod. Detailní informace o jednotlivých paměťových konfiguracích (profilech) naleznete v programovací v režimu peer-to-peer (žádný modul není master ani slave), kdy jsou jednotlivé moduly sami schopny inicializovat komunikaci a nemusí čekat, až je vyzve ústředna k předání dat. Tato koncepce je sice složitější z hlediska vývoje komunikačního protokolu, avšak propustnost dat je vyšší, než je tomu u předchozího řešení. příručce systému. Rozdělení paměti Paměťové konfigurace Jedním z důležitých parametrů, na které je třeba pamatovat již ve fázi projekce systému je volba velikosti paměti. Velikost paměti, která uchovává veškerá konfigurační data, totiž ovlivňuje počty jednotlivých prvků systému (modulů, zón, výstupů, ) i počty programových voleb (prostorů, uživatelů, dveří, ). Systém může být dodán se třemi různými velikostmi paměti (32 KB, 128 KB, 512 KB) dle toho, jak velký počet jednotlivých prvků či programových voleb bude zákazník vyžadovat. Všechny velikosti pamětí umožňují Rozdíly mezi systémy Concept 3000 a Access 4000 Hardwarově se jedná o shodné systémy, které se liší pouze softwarovým vybavením (funkcemi systému). Následující tabulka udává jednotlivé rozdíly mezi mezí Concept 3000 a Access 4000 Funkce (volba) Concept 3000 Access 4000 Standardní velikost paměti 32 KB 128 KB Vzájemné blokování dveří Ne Ano Uživatelé karet Ne Ano (pouze paměť 512 KB) Řízení přístupu výtahu Ne Ano Vysokoúrovňové řízení přístupu výtahu Ne Ano (při použití spec. firmware) Ovládání klimatizace Ne Ano Ovládání domácích auxů Ne Ano Použití software AcceptNet Ano (omezeno na 12 dveří) Ano 11

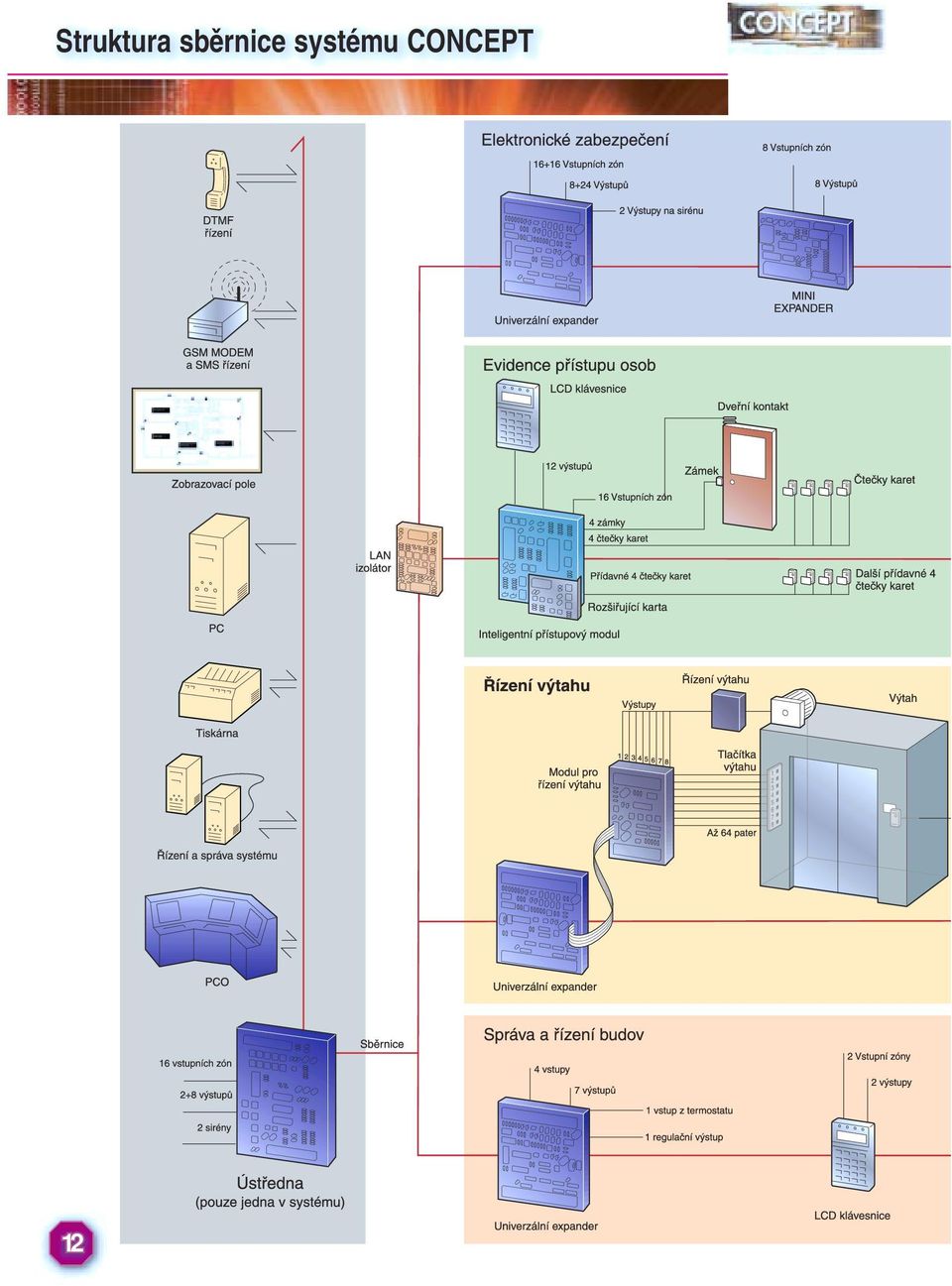

14 Struktura sběrnice systému CONCEPT 12

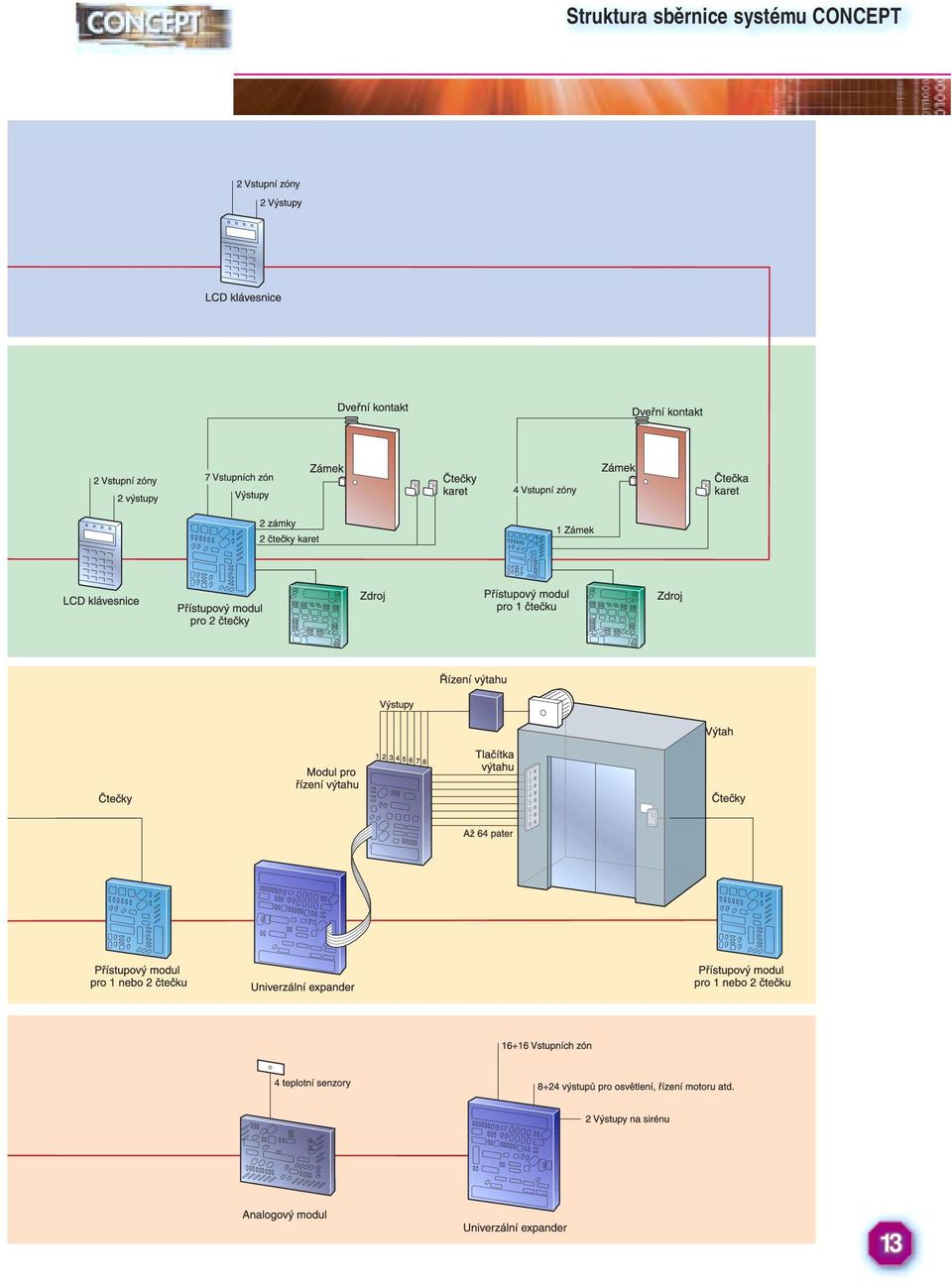

15 Struktura sběrnice systému CONCEPT 13

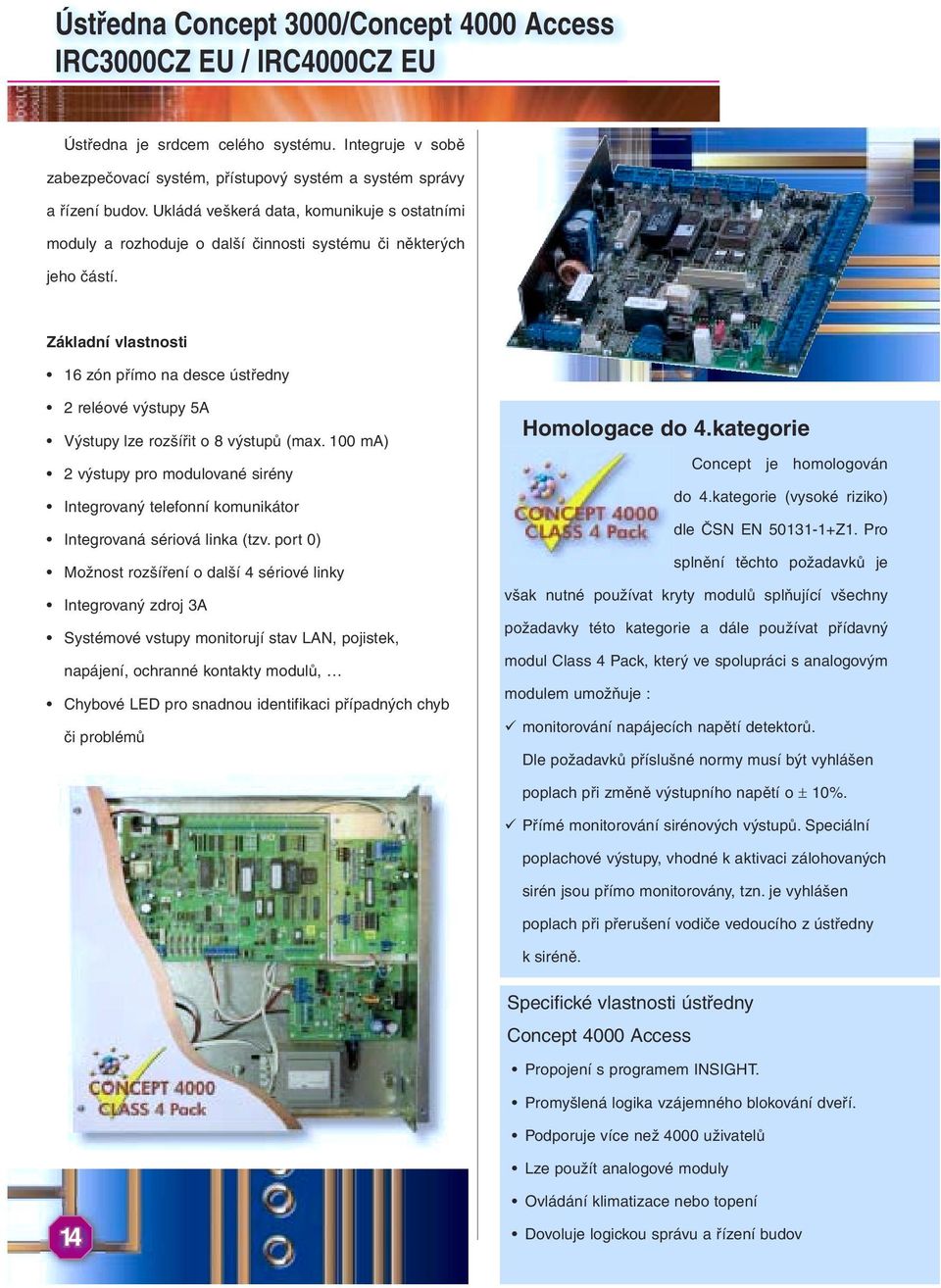

16 Ústředna Concept 3000/Concept 4000 Access IRC3000CZ EU / IRC4000CZ EU Ústředna je srdcem celého systému. Integruje v sobě zabezpečovací systém, přístupový systém a systém správy a řízení budov. Ukládá veškerá data, komunikuje s ostatními moduly a rozhoduje o další činnosti systému či některých jeho částí. Základní vlastnosti 16 zón přímo na desce ústředny 2 reléové výstupy 5A Výstupy lze rozšířit o 8 výstupů (max. 100 ma) 2 výstupy pro modulované sirény Integrovaný telefonní komunikátor Integrovaná sériová linka (tzv. port 0) Možnost rozšíření o další 4 sériové linky Integrovaný zdroj 3A Systémové vstupy monitorují stav LAN, pojistek, napájení, ochranné kontakty modulů, Chybové LED pro snadnou identifikaci případných chyb či problémů Homologace do 4.kategorie Concept je homologován do 4.kategorie (vysoké riziko) dle ČSN EN Z1. Pro splnění těchto požadavků je však nutné používat kryty modulů splňující všechny požadavky této kategorie a dále používat přídavný modul Class 4 Pack, který ve spolupráci s analogovým modulem umožňuje :! monitorování napájecích napětí detektorů. Dle požadavků příslušné normy musí být vyhlášen poplach při změně výstupního napětí o ± 10%.! Přímé monitorování sirénových výstupů. Speciální poplachové výstupy, vhodné k aktivaci zálohovaných sirén jsou přímo monitorovány, tzn. je vyhlášen poplach při přerušení vodiče vedoucího z ústředny k siréně. Specifické vlastnosti ústředny Concept 4000 Access Propojení s programem INSIGHT. Promyšlená logika vzájemného blokování dveří. Podporuje více než 4000 uživatelů Lze použít analogové moduly 14 Ovládání klimatizace nebo topení Dovoluje logickou správu a řízení budov

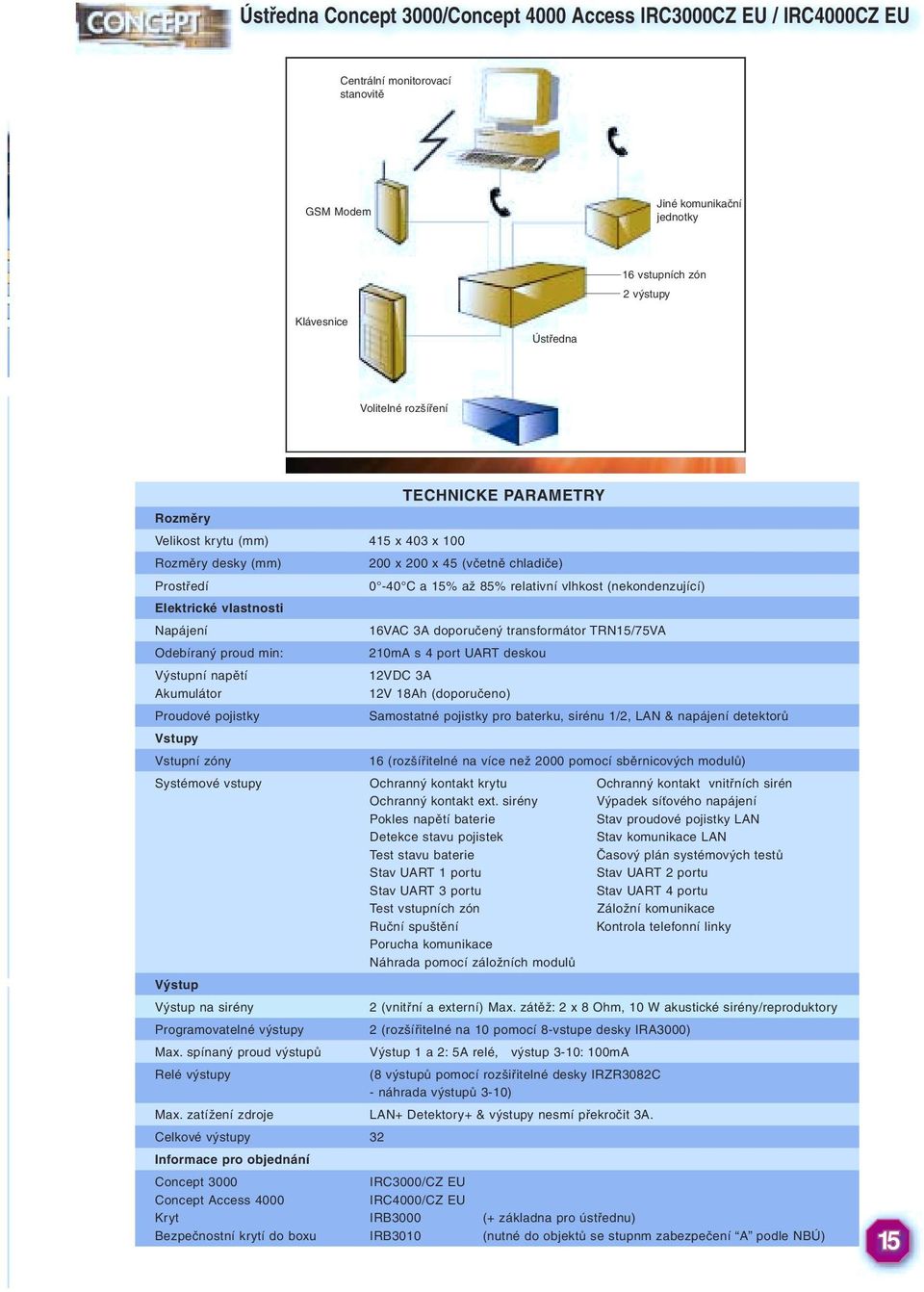

17 Ústředna Concept 3000/Concept 4000 Access IRC3000CZ EU / IRC4000CZ EU Centrální monitorovací stanovitě GSM Modem Jiné komunikační jednotky 16 vstupních zón 2 výstupy Klávesnice Ústředna Volitelné rozšíření TECHNICKE PARAMETRY Rozměry Velikost krytu (mm) 415 x 403 x 100 Rozměry desky (mm) Prostředí 200 x 200 x 45 (včetně chladiče) 0-40 C a 15% až 85% relativní vlhkost (nekondenzující) Elektrické vlastnosti Napájení Odebíraný proud min: Výstupní napětí Akumulátor Proudové pojistky 16VAC 3A doporučený transformátor TRN15/75VA 210mA s 4 port UART deskou 12VDC 3A 12V 18Ah (doporučeno) Samostatné pojistky pro baterku, sirénu 1/2, LAN & napájení detektorů Vstupy Vstupní zóny 16 (rozšířitelné na více než 2000 pomocí sběrnicových modulů) Systémové vstupy Ochranný kontakt krytu Ochranný kontakt vnitřních sirén Ochranný kontakt ext. sirény Výpadek síťového napájení Pokles napětí baterie Stav proudové pojistky LAN Detekce stavu pojistek Stav komunikace LAN Test stavu baterie Časový plán systémových testů Stav UART 1 portu Stav UART 2 portu Stav UART 3 portu Stav UART 4 portu Test vstupních zón Záložní komunikace Ruční spuštění Kontrola telefonní linky Porucha komunikace Náhrada pomocí záložních modulů Výstup Výstup na sirény Programovatelné výstupy Max. spínaný proud výstupů Relé výstupy 2 (vnitřní a externí) Max. zátěž: 2 x 8 Ohm, 10 W akustické sirény/reproduktory 2 (rozšířitelné na 10 pomocí 8-vstupe desky IRA3000) Výstup 1 a 2: 5A relé, výstup 3-10: 100mA (8 výstupů pomocí rozšiřitelné desky IRZR3082C - náhrada výstupů 3-10) Max. zatížení zdroje LAN+ Detektory+ & výstupy nesmí překročit 3A. Celkové výstupy 32 Informace pro objednání Concept 3000 IRC3000/CZ EU Concept Access 4000 IRC4000/CZ EU Kryt IRB3000 (+ základna pro ústřednu) Bezpečnostní krytí do boxu IRB3010 (nutné do objektů se stupnm zabezpečení A podle NBÚ) 15

18 Volitelné moduly k ústředně Concept 1-portová, 2-portová a 4-portová UART deska IRPX3000EU Tato deska poskytuje až 4 vysokorychlostní porty, které dovolují spojení s periferními sériovými zařízeními. Jsou dostupné specifické kabely pro připojení tiskáren, modemů nebo sériových portů PC. Modul je vyráběn ve verzích s jedním, dvěma nebo čtyřmi porty. Počet portů je určen pomocí GAL. Základní vlastnosti Dostupný ve verzích s jedním, dvěma nebo čtyřmi porty. Připojuje se přímo do ústředny Concept3000/4000. Kabely k PC, sériovým tiskárnám a modemům. Dovoluje komunikační rychlosti až baudů Jeden PORT Dva PORTY Čtyři PORTY Vlastnosti Rozměry (mm) 135 x 93 Elektrické vlastnosti Napájení Z ústředny Odběr Min: 20mA 20mA 20mA Počet sériových portů RS232 Max. rychlost Baud (pro každý port při použití všech portů) Informace pro objednání Standard IRPX3000EU/1 IRPX3000EU/2 IRPX3000EU/4 Ethernet UART deska Pomocí této karty se můžete bez problémů připojit k software Insight pomocí protokolu 10/100BaseT Ethernet. Tato karta je jedna z klíčových produktů firmy Inner Range umožňující pohodlné a bezproblémové připojení na síť, umožňující sledovat veškeré události systému Deska komunikačních portů Ethernet UART nabízí jednoduché připojení ústředny a software Insight. Modul Ethernet UART je dostupný s jedním nebo třemy porty RS232 a jedním Ethernet konfiguračním portem. Tato deska je kompatibilní s Inner Range Concept 3000 a Concept 4000 Typ 2 ver. 5. Komunikace pomocí ethernet sítě je možná jen při použití software Insight. Komunikační port RS232 umožňuje spojení i pro další aplikace Insight, PCDirect, Clipasl C-bus, Dynalite, Inovonics stejně jako s tiskárnou či GSM zařízením. Jeden port + Ethernet Tři porty + Ethernet Napájení Z ústředny Odběr Min: 25mA 25mA Počet sériových porů 1 3 Max. rychlost Baud (pro každý port při použití všech portů) Ethernet port Jeden RJ45 10/100BaseT Informace pro objednání IRPX10BaseT IRPX13BaseT 16

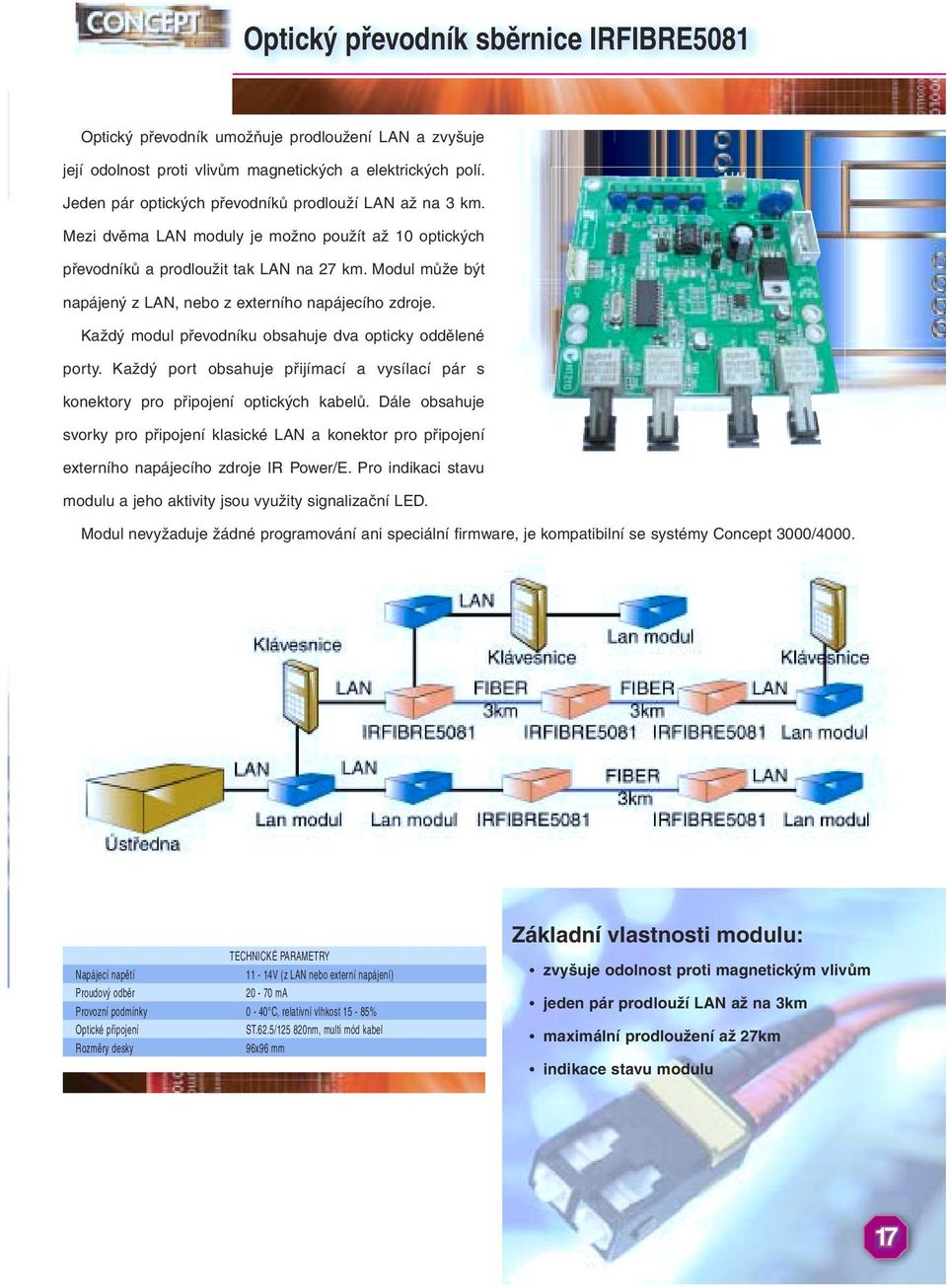

19 Optický převodník sběrnice IRFIBRE5081 Optický převodník umožňuje prodloužení LAN a zvyšuje její odolnost proti vlivům magnetických a elektrických polí. Jeden pár optických převodníků prodlouží LAN až na 3 km. Mezi dvěma LAN moduly je možno použít až 10 optických převodníků a prodloužit tak LAN na 27 km. Modul může být napájený z LAN, nebo z externího napájecího zdroje. Každý modul převodníku obsahuje dva opticky oddělené porty. Každý port obsahuje přijímací a vysílací pár s konektory pro připojení optických kabelů. Dále obsahuje svorky pro připojení klasické LAN a konektor pro připojení externího napájecího zdroje IR Power/E. Pro indikaci stavu modulu a jeho aktivity jsou využity signalizační LED. Modul nevyžaduje žádné programování ani speciální firmware, je kompatibilní se systémy Concept 3000/4000. TECHNICKÉ PARAMETRY Napájecí napětí 11-14V (z LAN nebo externí napájení) Proudový odběr ma Provozní podmínky 0-40 C, relativní vlhkost 15-85% Optické připojení ST.62.5/ nm, multi mód kabel Rozměry desky 96x96 mm Základní vlastnosti modulu: zvyšuje odolnost proti magnetickým vlivům jeden pár prodlouží LAN až na 3km maximální prodloužení až 27km indikace stavu modulu 17

20 Emulátor klávesnice IRLAN5021 Tetno nový modulu umožnuje implementaci klávesnice systému Concept do externích zařízení, jako jsou různé dotykové panely, systémy domácí automatizace či do klasického počítače. Modul komunikuje s externím zařízením pomocí sériové linky RS232. Komunikace probíhá jednoduše pomocí ANSI kódů. Modul lze taky snadno propojit s PC, ke komunikaci lze použít napříkad program Hyperterminál. Máme tak možnost z počítače plně spravovat systém Concept stejně jako z klávesnice. Na výstupním zařízení jsou zobrazovány stejné zprávy jak na displeji klasické klávesnice systému Concept. V systému Concept se tento modul hlásí jako klasická klávesnice a má stejné programové možnosti. Vlastnosti: komunikace s externím zařízením po sériové lince RS232 pomocí ASCI kódů jednoduché ovládání systému Concept pomocí PC až devět modulů v systému propojení s dotykovým displejem propojení se systémy domácí automatizace v systému Concept se chová jako klasická klávesnice TECHNICKE PARAMETRY Napájení 11 V až 14 V DC (typicky z LAN) Odebíraný proud 10 ma Vstupy Pro ochranný kontakt Systémové vstupy Ochranný kontakt krytu Kontrola stavu komunikace na LAN Panický poplach Otevření dveří pod nátlakem Dlouho otevřené dveří Dlouho otevřené dveří Nátlakový kód Rozměry Desky 86 x 96 x 18 mm Prostředí 0-40 C, relativní vlhkost 15-85% 18

21 Volitelné moduly ústředny Čipy pro rozšíření paměti IRM3000/128 / IRM3000/512 Tyto obvody poskytují 128K a 512K paměti pro Concept 3000 nebo 512K paměti pro Access Paměťové čipy jsou dodávány s výměnným obvodem, který je specifický pro každou velikost paměti a proto musí být tento obvod vyměněn při použití jiné velikosti paměti. Ústředna CONCEPT3000 je dodávána s 32K a Concept 4000 Access s 128K pamětí. Informace pro objednání 128K 512K Upgrade sada ústředny Concept IRKIT3000/4 IRM3000/128 IRM3000/512 Nainstalované ústředny Concept 3000 lze kdykoliv výhodně změnit na plnohodnotný přístupový systém Paměťové konfigurace Velikost paměti, která uchovává veškerá konfigurační data, ovlivňuje počty jednotlivých prvků systému (modulů, Concept 4000 Access. Stačí zakoupit cenově efektivní upgrade sadu, která obsahuje potřebné čipy. Jsou tím brány v úvahu nižší počáteční investice. zón, výstupů, ) i počty programových voleb (prostorů, uživatelů, dveří, ). Concept 4000 Access vyžaduje minimálně Rozdělení paměti 128K paměti Informace pro objednání Upgrade sada pro změnu ústředny Concept 3000 na Concept 4000 Access Typ EU PCB IRKIT3000/4 Detailní informace o jednotlivých paměťových konfiguracích (profilech) naleznete v programovací příručce systému. 19

22 Multijazyčná LCD klávesnice IRT3000E LCD klávesnice spolupracuje s každým typem ústředny CONCEPT. Má vkusný design, 20 podsvětlených kláves a podsvětlený LCD displej. Díky tomu lze jednoduše provádět uživatelské operace, prohlížet přehled systému a programovat veškeré volby. V systému může být až 99 LCD klávesnic. Základní vlastnosti Zadní kryty klávesnice jsou určeny pro povrchovou nebo zapuštěnou montáž. Šroubovací svorkovnice pro snadné připojení kabeláže Podsvětlený LCD display. Veškeré informační texty podporují češtinu. Podsvětlená ergonomická klávesnice zaručuje dobrou viditelnost při zadávání PINu v jakýchkoliv světelných podmínkách Čtyři LED mohou zobrazovat stav prostorů, funkci dveří, alarmů nebo jiných voleb - jsou volně programovatelné. Adresa se nastavuje přímo na klávesnici (není nutné používat nešikovné DIP přepínače). Programovací volby dovolují specifikovat, který prostor bude přiřazen vybrané klávesnici. Klávesa HELP je aktivní v každém okamžiku a je vám schopna pomoci při běžných uživatelských úkonech. Čtyři klávesy šipek poskytují rychlý a výhodný přístup k programovacím volbám v tabulkovém stylu menu. Klávesnice poskytuje 2 vstupy a 2 výstupy. Je detekován a monitorován stav ochranných kontaktů Programovatelná panic klávesa. Programovatelný nátlakový kód. Concept je pomocí LCD klávesnice snadně ovládaný Na LCD displeji se v češtině zobrazují veškeré systémové a uživatelské stavy (identifikace alarmů, seznam uživatelů, historie událostí atd.). Pod klávesou HELP je dostupná pomoc pro další postup při ovládání klávesnice. 20 Identifikace stavu dveří Odchodové tlačítko Dveřní zámek Dveře Vstupní zóna Výstup Relé LCD klávesnice Ústředna Zdroj pro zámek LCD klávesnice při použití přístupu osob pomocí PIN kódu TECHNICKE PARAMETRY Rozměry 143 x 89 x 28 Prostředí 0-40 C a 15% až 85% relativní vlhkost (nekondenzující) Elektrické vlastnosti Napájení 11V až 14V DC (typicky z LAN) Odebíraný proud min./max.: 36mA / 48mA (bez výstupů) Vstupy 2 vstupní zóny (pro identifikaci stavu vstupních dveří nebo dvou libovolných stavů) Systémové vstupy Ochranný kontakt krytu Kontrola stavu komunikace na LAN Panický poplach Otevření dveří pod nátlakem Dlouho otevřené dveře Nátlakový kód Dostupné výstupy 4 (výstup 3 nebo 4 není dostupný při použití zón 1 a 2) Max. spínaný proud pro jeden výstup 50mA Celkové dostupné výstupy 8 Indikační LED diody 4 (plně konfigurovatelné)

23 Dotykový terminál - IR Touch-Screen Dotykový terminál umožňuje přátelský a intuitivní způsob ovládání a potvrzování operací se zabezpečovacím systémem Concept 4000, ovládání zabezpečení, přístupu i automatiky budov prostřednictvím barevné dotykové obrazovky. Nastavení vzhledu i možností ovládání systému je možné naprogramovat pro každou klávesnici individuálně. S dotykovým terminálem můžete provádět operace: zapnutí/vypnutí zabezpečovacího systému nebo jeho částí (prostorů) prohlížet a potvrzovat poplachy prohlížet stav prostorů, zprávy o událostech a přehled událostí ovládat automatiku budovy a časové operace. Základní vlastnosti : volitelné zobrazení ovládacích tlačítek současné uživatelské ikony možnost ovládání automatizace budov tenké provedení a snadná montáž volitelné funkce ovládacích tlačítek intuitivní uživatelské rozhraní Úvodní obrazovka. Dotykem na tlačítko SECURITY bude umožněn přístup k funkcím pro zapnutí/vypnutí zabezpečení prostor, potvrzení poplachových zpráv a prohlížení událostí. Po stisku tlačítka jsou standardně všichni uživatelé vyzváni k zadání svého PINu. Stiskem tlačítka CONTROL bude zobrazena nabídka pro přístup a ovládání automatizace budovy ovládané ze systému Concept TECHNICKÉ PARAMETRY Napájecí napětí 11 až 14 V DC Vlastní spotřeba 250 ma Rozměry 158 x 107 x 18 mm (V x Š x H) Provozní podmínky 0 C až 40 C, 15% až 85% vlhkosti bez kondenzace Displej barevný, 3,5 palce Systémové vstupy: ochranný kontakt krytu panický poplach násilné otevření dveří dveře otevřeny dlouho nátlakový PIN nízké napájecí napětí uzamčení klávesnice komunikační problém na LAN Ústředna Dotyková klávesnice LAN 21

24 Venkovní antivandal klávesnice IRT5010 Klávesnice je předurčena k ovládání přístupu do bran a dveří ve ztížených povětrnostních podmínkách. Mimo ovládání přístupu může být využita i k samostatnému zapínání/vypínání připojených poplachových systémů. Mimo ovládání prostor zobrazuje i platný/neplatný PIN a stav prostoru zastřežen/nezastřežen. Krytí klávesnice odpovídá požadavkům IP68. Piezoelektrická tlačítka klávesnice omezují možné mechanické závady a zvyšují odolnost zařízení. Připojení klávesnice k systému Concept 3000/4000 je prostřednictvím dodaného přístupového modulu. 1 metr dlouhý volný přívod ze zadní strany klávesnice dovoluje umístit přístupový modul do více chráněného prostoru než klávesnici. Navíc, čtečka Wiegand karet může být připojena paralelně s klávesnicí a umožnit tak režim přístupu Karta nebo PIN. Odolná klávesnice umožňuje provést následující operace: Použitím PINu uživatele ovládat přístup do jedněch dveří včetně automatického vypnutí a voleb REX a REN tlačítek. Ovládání a indikaci stavu jednoho prostoru přidruženého klávesnici, nebo uživatelova extra prostoru. TECHNICKÉ PARAMETRY Rozměry klávesnice 130 x 81 x 21mm Rozměry modulu 96 x 96 mm Napájecí napětí 11 až 14VDC Proudový odběr 25mA / max. 105mA * Vstupy 5 předdefinovaných zón pro hlídání stavu dveří Výstup Zatižitelnost relé: max 30 V DC a 750 ma Provozní teplota Klávesnice -20 až 70 C, krytí IP68 Modul: 0-40 C, max. 85 % relativní vlhkosti * Není zahrnut odběr čtečky či jiných zařízení připojených na výstupy auxů. Základní vlastnosti : Atraktivní vzhled a vysoká odolnost. Odolnost proti vniknutí vody a prachu IP 68. Ovládání dveří z klávesnice, ovládání přidruženého prostoru nebo extra prostoru uživatele. Piezoelektrické tlačítka s akustickou zpětnou vazbou. Snadná instalace. Zobrazení stavu přihlášení uživatele. Možnost uzamčení klávesnice po zadání naprogramovaného počtu vložení neoprávněných PINů. 22 Možnost připojení čtečky karet.

25 IR-TransTech IR TransTech představuje nový styčný bod pro propojení různých řídících a automatizačních systémů s ústřednou Concept Toto řešení posiluje systém a zahrnuje i další požadavky pro vysoký stupeň integrace pro bezkonkurenční správu budov. Použití této technologie umožňuje systému Concept 4000/ Insight efektivně spolupracovat s hlavní automatizací budov a komunikačními protokoly HVAC: BACnet, BACnet/IP, Lonworks, EIB a Modbus a mnoha dalšími. Umožňuje i ovládání výtahů, osvětlení a správy napájení protokoly jako jsou ABB, Ademco, Honeywell, Siemens a Andover, které nyní mohou využívat toto zařízení ke komunikaci se systémem Concept Je podporováno více než 150 různých protokolů. Modul IR TransTech je hardwarově i softwarově konfigurovatelné zařízení. Hardwarově je modul připojen mezi sériový port ústředny Concept 4000 a cílový systém. Softwarově je mezi Insight serverem a serverem (servery) ostatních zařízení. Topologie je znázorněna na obrázcích. Modul IR TransTech převádí povely a zprávy mezi dvěma systémy a zajišťuje hladký dialog bez potřeby dalších technických vstupů. Velký rozsah různých stupňů a standardů integrace dovoluje systému Concept konfigurace a možnost rozšíření dostupných vlastností a řešení. Vlastnosti: Rozhraní téměř s čímkoliv. Podpora více než 150 různých protokolů. Dostupné hardwarové i softwarové řešení. Možnost rozšíření vždy podle potřeb. Transparentní komunikace v reálném čase mezi systémy Inner Range a veškerou hlavní automatikou budov, HVAC, osvětlení, správa energií apod. Dovoluje systému Concept 4000 a Insight komunikovat s mnoha systémy včetně HVAC, CCTV, požární ochrany, správy energií, přenos dat a dálkové sledování bez ohledu na vlastní protokol, IR TransTech vytváří mapování mezi zdrojovým senzorem a výsledným zobrazením, změní-li se stav senzoru, je stav zobrazení aktualizován. Mapování podporuje použití více než 150 protokolů, Modul IR TransTech může přenášet až 1000 hodnot senzoru z jednoho místa do druhého. Představuje černou skříňku se jedním sériovým portem a jedním TCP/IP síťovým portem. IR TransTech vyžaduje ústřednu Concept 4000 s firmware V6.0 a pozdějším. 23

26 Univerzální expander IRZ3004EXP/16 Poskytuje v systémech Concept 16 vstupů, 8 výstupů a další 2 sirénové výstupy. V systémech Concept 3000 a Access 4000 může být použito až 64 expanderů v závislosti na velikosti použité paměti. Expandér lze dále rozšířít pomocí přídavných modulů až na 32 zón nebo 32 výstupů. Použitím přídavného modulu IRL3020 pak může systém Concept 4000 Access sloužit i k ovládání přístupu výtahu do jednotlivých pater. Základní vlastnosti 16 zón, rozšiřitelných na 32 pomocí přídavného modulu. 8 výstupů rozšiřitelných až na 32 při použití přídavného modulu s 24 výstupy. 8 výstupů 2 nezávislé výstupy na modulovanou sirénu. Pomocí 4 rozšiřujících desek pro řízení výtahu lze naprogramovat až 32 pater. Lze připojit až 3x8 relé výstupů. Diagnostické LED poskytující informace o případných problémech. Pojistková ochrana LAN, detektorů a sirénových výstupů. Klávesnice 16 vstupních zón Ústředna Univerzální expander Další moduly na LAN sběrnici 8 relé rozšiřující deska NEBO 16 vstupních zón/ deska NEBO 24 výstupů/ deska NEBO Deska pro řízení výtahů Automatické řízení a správa budov vstupních zón 24 výstupů Monitorování 8 až 32 pater výtahu Pojistková ochrana vstupu baterií. Svorka pro připojení ochranného kontaktu. Monitorování ochranných kontaktů a ochranných kontaktů sirén pomocí systémových vstupů. Systémové vstupy také monitorují napájecí napětí, pojistky a stav baterie. Univerzální expander nabízí neuvěřitelnou flexibilitu Univerzální expander umožňuje konfigurovat systém CONCEPT 4000 Access v podstatě jakoukoliv aplikaci. 24

27 Univerzální expander TECHNICKE PARAMETRY Vlastnosti Velikost krytu (mm) 415 x 403 x 100(D) Rozměr desky (mm) 180 x 180 x 40 Prostředí 0-40 C a 15% až 85% relativní vlhkost (nekondenzující) Elektrické vlastnosti Napájení 16V AC pomocí transformátoru (doporučen typ TRN15/75 16V / 75VA) Minimální odběr 55mA (bez externího napájení detektorů atd.) Kapacita baterie 12V 6,5Ah (doporučeno) Proudové pojistky Samostatné pojistky pro baterku, sirénu 1/2, LAN a napájení detektorů Vstupy Vstupní zóny 16 (rozšířitelné na 32 pomocí 16 zónové desky IRZZE3000) Systémové vstupy Ochranný kontakt krytu Ochranný kontakt vnitřních sirén Ochranný kontakt externích sirén Výpadek síťového napájení Pokles napětí baterie Stav proudové pojistky LAN Detekce stavu pojistek Stav komunikace LAN Test stavu baterie Vstup pro ochranný kontakt krytu ANO Výstupy Výstup na sirénu 2 (vnitřní a externí) Max zátěž: 2 x 8 Ohm, 10W akustické sirény/reproduktory Programovatelné výstupy 8 (rozšiřitelné na 32 pomocí desky IRZAE3000) Max. spínaný proud výstupů Výstup 1 a 2: 500mA výstup 3 až 8: 200mA Relé 0 (rozšiřitelné na 24 pomocí rozšiřitelné 8 relé desky IRZR3082E - náhrada výstupů 9-32) Max. proudové zatížení LAN+,detektory+ výstupy nesmí překročit zátěž 1A Poznámka: je nutné použít transformátor 16V / 2,5A Celkový počet výstupů 32 Informace pro objednání Deska expanderu Kryt Bezpečnostní kryt do boxu IRZ3004EXP/16 IRB3000 (+ základna pro koncentrátor) IRB3010 (nutné do objektů se stupněm zabezpečení 4 podle NBU) Možnosti rozšíření univerzálního expanderu Deska 16 zónového expanderu IRZZE zónový expander poskytuje dalších 16 zón pro modul univerzálního expanderu spolu s konektorem pro připojení napájení detektorů. Deska je instalována ve stejném boxu jako 16 zónový expander, spojení s ním je zajištěno přes kabel. Veškerou komunikaci a napájení zajišťuje univerzální expander. Základní vlastnosti 16 zón s plným tří stavovým ovládáním (alarm, ochranný kontakt, klidový stav). Komunikuje skrze desku univerzálního expanderu. TECHNICKE PARAMETRY Vlastnosti Rozměr desky (mm) 180 x 68 x 15 Prostředí 0-40 C od 15% až 85% rel. vlhkost (nekondenzující) Elektrické vlastnosti Napájení Z univerzálního expanderu Provozní min. odběr 40mA (bez detektorů) Vstupy Vstupní zóny 16 Max.proudové zatížení Napájeno a prodově omezeno z univerzálního expanderu Rychlá a jednoduchá instalace. Konektor pro napájení detektorů. Informace pro objednání Rozšiřující deska IRZZE3000 Nevyžaduje vlastní kryt. Poskytuje finančně výhodné rozšíření zón. 25

28 Možnosti rozšíření univerzálního expanderu Rozšiřující deska 24 výstupů s otevřeným kolektorem IRZAE3000 Tato rozšiřšiřující deska poskytuje dalších 24 výstupů pro univerzální expander, dále je na této desce umístěn konektor pro napájení výstupních zařízení. Základní vlastnosti 24 výstupů s otevřeným kolektorem. Komunikuje skrze univerzální expander. Každý výstup může spínat až 100mA. Napájecí konektor pro napájení externích zařízení. Rychlá a snadná instalace. Nevyžaduje vlastní kryt. Deska pro řízení výtahů IRL3020 Modul pro řízení výtahů poskytuje 8 galvanicky oddělených TECHNICKE PARAMETRY Vlastnosti Rozměry desky (mm) 180 x 68 x 15 Prostředí 0 až 40 C od 15% až 85% relativní vlhkost (nekondenzující) Elektrické vlastnosti Napájení Z univerzálního expanderu Odebíraný min. proud: 40mA Výstupy 24 Max. spínaný proud 100mA pro jeden výstup Max.proudové zatížení Napájeno a proudově omezeno z univerzálního expanderu Informace pro objednání Deska IRZAE3000 zón a 8 výstupů připojených na ovládací systém výtahu. Tento modul se používá v případech, kdy je nutné mít zpětnou informaci o výběru konkrétního patra. Stisk tlačítka a informaci o uživateli jsou zaznamenány do přehledu. Pro připojení modulu pro řízení výtahu k univerzálnímu expanderu je nutné použít dodávaný kabel. Základní vlastnosti Ovládání přístupu výtahu do 64 pater a může být ovládáno až 32 výtahových kabin. Připojení čteček se děje skrze standardní přístupové moduly. Na jeden univerzální expander lze připojit až 4 desky pro řízení výtahu. Není nutné používat další box. 26 Poznámka: Rozšiřitelné volby jsou dostupné jen u systému Concept 3000 & Concept 4000 Access TECHNICKE PARAMETRY Vlastnosti Rozměry desky (mm) 180 x 68 x 20 Prostředí 0 až 40 C 15% až 85% relativní vlhkost (nekondenzující) Elektrické vlastnosti Napájení 13.8V DC z univerzálního expanderu Odebíraný min. proud: 45mA (bez aktivace relé) Max: 170mA (s aktivním relé) Vstupy / výstupy Vstupní zóny 8 (opticky oddělené vstupy) Napěťový vstup 16-48V DC neregulovaný Max. spínaný proud relé 500mA a 48V DC/AC RMS Informace pro objednání Deska IRL3020

29 8 zónový mini expander IRZ3000/8 Sběrnicový expander poskytuje rozšíření systému o osm vstupních zón a osm výstupů. U tohoto modulu lze nastavit speciální volby - např. programovatelný čas odezvy a vstupy mohou pracovat jako čítače apod. Základní vlastnosti 8 zón a 8 výstupů. Diagnostické LED pro identifikaci případných chyb. Programovatelný čas odezvy vstupů. Vstupy mohou pracovat jako čítače. Klávesnice Ústředna Mini expander 16 vstupních zón 8 výstupů 8 vstupních zón 8 výstupů TECHNICKE PARAMETRY Napájení 11-14V DC (z LAN nebo z přídavného zdroje) Provozní min. odběr: 30mA (bez aktivních výstupů) Max: 85mA (všechny aktivní výstupy) Vstupy Vstupní zóny 8 Systémové vstupy Stav komunikce LAN a pokles napětí Programovatelné vstupy 5mS mS, pro každý vstup samostatně Výstup Počet dostupných vstupů 8 Max. spínaný proud pro jedeno Výstup 1: 500mA Výstup 2-8: 200mA Informace pro objednání Expander IRZ3000/8 Výjimečné vlastnosti Miniexpander má programovatelný čas odezvy pro zvýšení citlivosti vstupů. Vlastnost čítání vstupů dovoluje přesně monitorovat události nebo uživatelskou aktivitu. Modul IRRF pro bezdrátové rozšíření IRRF je určený pro bezdrátovou komunikaci detektorů VISONIC a vysílačů KEY FOB. Tento modul je na bázi LAN modulu integrující přijímače Visonic, zajišťující bezproblémovou funkci pro 32 bezdrátových zón a až 100 uživatel bezdrátových ovladačů. Díky tomuto modulu můžete zabezpečovací systém Concept rozšířit o širokou škálu produktů značky Visonic. Co modul umožňuje: - funkce do střežení a odstřežení pomocí bezdrátových - komponentů systému - kontrola přidaných zařízení - bezdrátový vstup pro panický signál - bezpečné 64-bitové kódování - plný dohled zajišťující plynulý chod systému - kontrola stavu baterií TECHNICKE PARAMETRY Rozměry: 87 x 73 x 10 mm včetně přijímače Napájení 11-14V DC z LAN Provozní min. odběr: 40mA Vstupy Vstupní zóny 32 bezdrátových zón Klíčenky až 100 bezdrátových klíčenek Systémové vstupy Tamper krytu, ztráta spojení, kontrola stavu baterie vysílačů Informace pro objednání Expander IRRF 27
