Návod na obsluhu. Fig. 1 PI-KO

Transkript

1 Návod na obsluhu Fig. 1 PI-KO

2 Obr. 1 Obr. 2 Otevřeno - Zavřeno Regulace primárního a sekundárního vzduchu Obsah 1. Techn. údaje str Důležité informace str Obsluha krbových kamen str Přehled nejdůležitějších náhradních dílů str. 4 Záruka

3 1. TECHNICKÉ ÚDAJE Krbová kamna druhu konstrukce 1 je možné připojit na komín, na který jsou již připojena jiná kamna a sporáky na pevná paliva, pokud výpočet komína neodporuje normě DIN 4705, díl 3. TECHNICKÉ ÚDAJE Výška Šířka Hloubka Váha se sálavým pláštěm Průměr kouřovodu Nominální výkon podle EN Max. tepelný výkon 1001 mm 416 mm 427 mm 81 kg 130 mm 4 kw 6 kw Nejmenší topný výkon Schopnost vytápění místnosti (závislá na izolaci domu) 2,5 kw m³ Hodnoty spalin pro několikanásobné připojení komína podle DIN 4705, díl 3 popř. k výpočtu komína podle DIN 4705, díl 2 Proud spalin uzavřený 4,8 g/s Teplota spalin uzavřený 290 C Min.tah při nominálním výkonu (NTV) uzavřený 12 Pa u 0,8nového NTV 10 Pa 2. DŮLEŽITÉ INFORMACE Informace uvedené v této příručce jsou obecného rázu. Musí být dodržovány národní a evropské normy, místní a stavební předpisy a protipožární ustanovení. Obecné bezpečnostní pokyny k provozu Vašich krbových kamen Před uvedením kamen do provozu si pozorně přečtěte celou příručku a dbejte výstražných pokynů. Pro přepravu Vašeho zařízení smějí být používány pouze povolené transportní nosníky s dostatečnou nosností. Vaše zařízení není vhodné k použití místo žebříku nebo lešení. Dejte pozor na to, že se povrch krbových kamen při provozu silně ohřívá. K obsluze krbových kamen doporučujeme používat ochrannou rukavici. Upozorněte Vaše děti na toto vysoké nebezpečí a držte je během topného provozu dál od zařízení. Spalujte výhradně povolený materiál uvedený v kapitole čisté spalování. Spalování nebo vkládání snadno vznětlivých nebo explozivních látek jako např. spreje atd. do topeniště, a jejich skladování v bezprostřední blízkosti Vašeho zařízení, je kvůli nebezpečí výbuchu přísně zakázáno. Při přikládání nesmí být do topeniště vkládány žádné další snadno vznětlivé materiály. Umístění teplotně nestálých předmětů na zařízení nebo do jeho blízkosti je zakázáno. Na kamna nedávájte sušit žádné prádlo. Také sušák na prádlo apod. musí být umístěn v odpovídajícím odstupu od zařízení nebezpečí požáru. Krbová kamna PI-KO nejsou stáložárné topeniště. Při provozu Vašeho vytápěcího zařízení je zakázána manipulace se snadno vznětlivými a explozivními látkami ve stejné místnosti, kde se topidlo nachází, nebo v přidružených místnostech. Instalace krbových kamen Bezpečnostní odstupy, které musí být dodržovány (Minimální odstupy viz také typový štítek) Obr. 2 a > 800 mm (a dopředu v oblasti sálání) b > 800 mm (b do boku) c > 200 mm (c dozadu) Dejte prosím pozor na to, aby v místnosti instalace byly min. jedny dveře / okno ven nebo aby tato místnost byla přímo spojená s takovou místností. Vzduchy dalších topeništ a odsávačů par nesmějí být sdruženy se vzduchem tohoto topeniště. 2

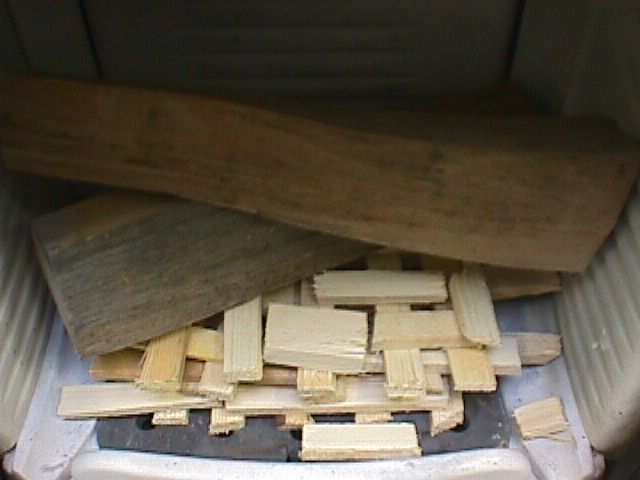

4 Nosnost podlahy Před instalací zkontrolujte, zda nosnost spodní konstrukce odolá Váze Vašich krbových kamen. Vzduch na spalování narušení tahu kamen. V tomto případě musíte zajistit dostatečný přívod čerstvého vzduchu. Zeptejte se prosím Vašeho prodejce. Připojení kouřovodu Jako uživatel musíte obstarat dostatečný Pro přívod připoj Pro připojení kouřovodu na komín existují pro Vaši vlastní vzduchu na spalování. Pokud jsou okna a dveře bezpečnost přísné směrnice. Váš prodejce krbových kamen je utěsněna, tak se může stát, že přívod vzduchu na zná. Proto Vašeho prodejce pověřte připojením kouřovodu. spalování už nebude zaručen, popř. může dojít k Nyní zapalte podpalovače. Zavřete dvířka topeniště. 3. OBSLUHA KRBOVÝCH KAMEN Povolené palivo Suché, dobře skladované, přírodní dřevo (upřednostňováno tvrdé dřevo), dřevěné brikety. Max. množství paliva Maximální dávka paliva: 1,3 kg dřeva nebo 1 kg dřevěných briket. Větší množství paliva může vést k přehřívání nebo poškození kamen! Čisté spalování Palivové dřevo musí být suché (rel. vlhkost dřeva < 15 %) a chemicky neošetřené. Aby bylo dosaženo čistého, nízkoemisního spalování, musí být spalováno správné množství dřeva. Správné rozdělání ohně Připravte si všechno k roztopení třísky z měkkého dřeva, podpalovač (jako např. podpalovač Austroflamm), palivové dřevo. Obr. 3 udává směrnici týkající se množství materiálu na roztopení. Otevřete přívod primárního a sekundárního vzduchu na maximum. (viz obr. 2 + ). Otevřete dvířka topeniště. Na dno topeniště položte 2 3 ks podpalovače. Na ně položte hrst třísek z měkého dřeva. Na tyto třísky položte 1-2 dřevná polena. Obr 3: roztápění Obr. 4: Regulace vzduchu Jakmile se třísky dobře rozhoří, můžete pomocí regulace vzduchu začít vzduch regulovat (regulace na maximálním nastavení + = maximální topný výkon viz obr. 2). Při přikládání postupujte v principu jako při roztápění: otevřete regulaci vzduchu, opatrně otevřete dvířka, přiložte dřevo, uzavřete dvířka. Počkejte, dokud se přiložené dříví nerozhoří. Následně pomocí regulace regulujte topný výkon. Pravý čas na přiložení přišel, jestliže už ze dřeva vznikly uhlíky. Topení v přechodné době V přechodné době, tzn. při vyšších venkovních teplotách, může při náhlém zvýšení teplot dojít k narušení tahu komína, takže nedochází k dostatečnému odvodu spalin. Topeniště pak musí být naplněno malým množstvím paliva a provozováno s více otevřenou regulací vzduchu tak, aby dávka paliva rychleji shořela a tím se stabilizoval tah komína. Pokyn při požáru v komínu Pokud je používáno špatné nebo příliš vlhké dřevo, může v komínu na základě usazenin docházet k požáru. Okamžitě uzavřete vzduchové otvory na krbu a informujte požárníky. Po vyhoření musí být komín odborníkem přezkoušen na praskliny a popř. těsnost. 3

5 4. PŘEHLED NEJDŮLEŽITĚJŠÍCH NÁHRADNÍCH DÍLŮ Keramott Označení č. skicy kód výr. Keramott levé dno Keramott pravé dno Keramott zadní dno Keramott přední dno Keramott zadní stěna Keramott bok Lišta na ochranu stěny Keramott deflektor Rošt Ostatní Označení č. skicy kód výr. Dveřní rám Dveřní sklo Klička TK1 Pero Lak na kamna Čistič skla 0,5l Těsnění Označení č. skicy kód výr. Ploché těsnění 8x2 mm (1,6 m) Oválné těsnění d=14 mm (1,7 m) Příslušenství Od Vašeho prodejce můžete obdržet desky ze skla nebo oceli na podlahu pod kamna nebo prostředky na údržbu. DŮLEŽITÉ: Vadné díly si nechte neprodleně od svého delaera vyměnit. Tím bude zaručeno, že Vaše krbová kamna budou a zůstanou bezpečná a funkční. Topeniště nesmí být nijak pozměňováno. Údržba K čištění skla používejte prosím speciální produkt, jako Thermohit čistič skla. Lakované povrchy smějí být čištěny pouze hadříkem (eventuálně vlhkým). Na povrchy z nerezové oceli existují také speciální čističe. Čištění Krbová kamna, spalinové cesty a kouřovody by měli být ročně popř. ještě častěji, např. po čištění komína přezkoumány na usazeniny a popř. vyčištěny. Informace o potřebných intervalech Vám poskytne oprávněný kominík. Krbová kamna by měla být každý rok prohlédnuta odborníkem. 4

6 ZÁRUKA Záruka Na bezvadnou funkci Vašich krbových kamen AUSTROFLAMM Vám dáváme záruku 6 let na korpus a 2 roky od data prodeje na všechny ostatní díly z oceli a litiny. Ocelové a litinové díly, které během záruční doby vykazují vady materiálu a / nebo zpracování, Vám budou vyměněny za nové díly. Neposkytujeme žádnou záruku na díly podléhající opotřebení (např. Keramott, těsnění, podlahový rošt), povrchové krycí vrstvy, lak, sklo a keramiku. Předpoklady pro náš záruční servis jsou: 1. Vaše krbová kamna AUSTROFLAMM byla instalována odborníkem a užívána podle uživatelské příručky. 2. Nárok na záruku musí být uplatněn kompletně vyplněnou záruční kartou a fakturou u dealera AUSTROFLAMM. DŮLEŽITÉ: Náš záruční servis zahrnuje bezplatné dodání nových dílů. Čas strávený prací a transportem není zahrnut. Neoprávněné nárokování záruky bude připsáno uživateli V případě záruky odstřihněte a předejte Vašemu dealerovi AUSTROFLAMM! ZÁRUKA Razítko prodejce Datum nákupu Název modelu P I - K O Instaloval Sériové číslo (viz typový štítek)
