1 Basový zesilovač CD-100B Obj. č.:

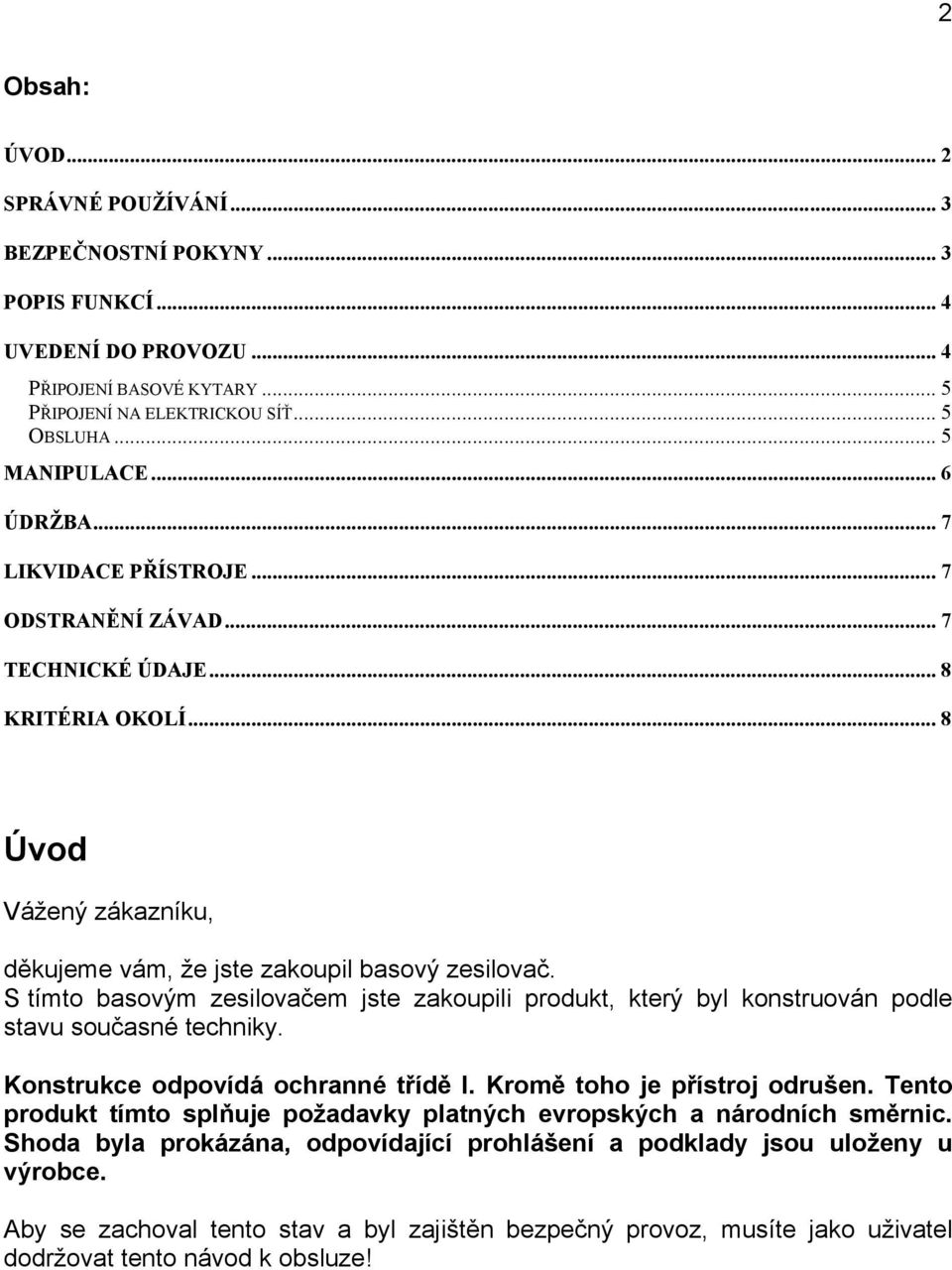

2 2 Obsah: ÚVOD... 2 SPRÁVNÉ POUŽÍVÁNÍ... 3 BEZPEČNOSTNÍ POKYNY... 3 POPIS FUNKCÍ... 4 UVEDENÍ DO PROVOZU... 4 PŘIPOJENÍ BASOVÉ KYTARY...5 PŘIPOJENÍ NA ELEKTRICKOU SÍŤ... 5 OBSLUHA... 5 MANIPULACE... 6 ÚDRŽBA... 7 LIKVIDACE PŘÍSTROJE... 7 ODSTRANĚNÍ ZÁVAD... 7 TECHNICKÉ ÚDAJE... 8 KRITÉRIA OKOLÍ... 8 Úvod Vážený zákazníku, děkujeme vám, že jste zakoupil basový zesilovač. S tímto basovým zesilovačem jste zakoupili produkt, který byl konstruován podle stavu současné techniky. Konstrukce odpovídá ochranné třídě I. Kromě toho je přístroj odrušen. Tento produkt tímto splňuje požadavky platných evropských a národních směrnic. Shoda byla prokázána, odpovídající prohlášení a podklady jsou uloženy u výrobce. Aby se zachoval tento stav a byl zajištěn bezpečný provoz, musíte jako uživatel dodržovat tento návod k obsluze!

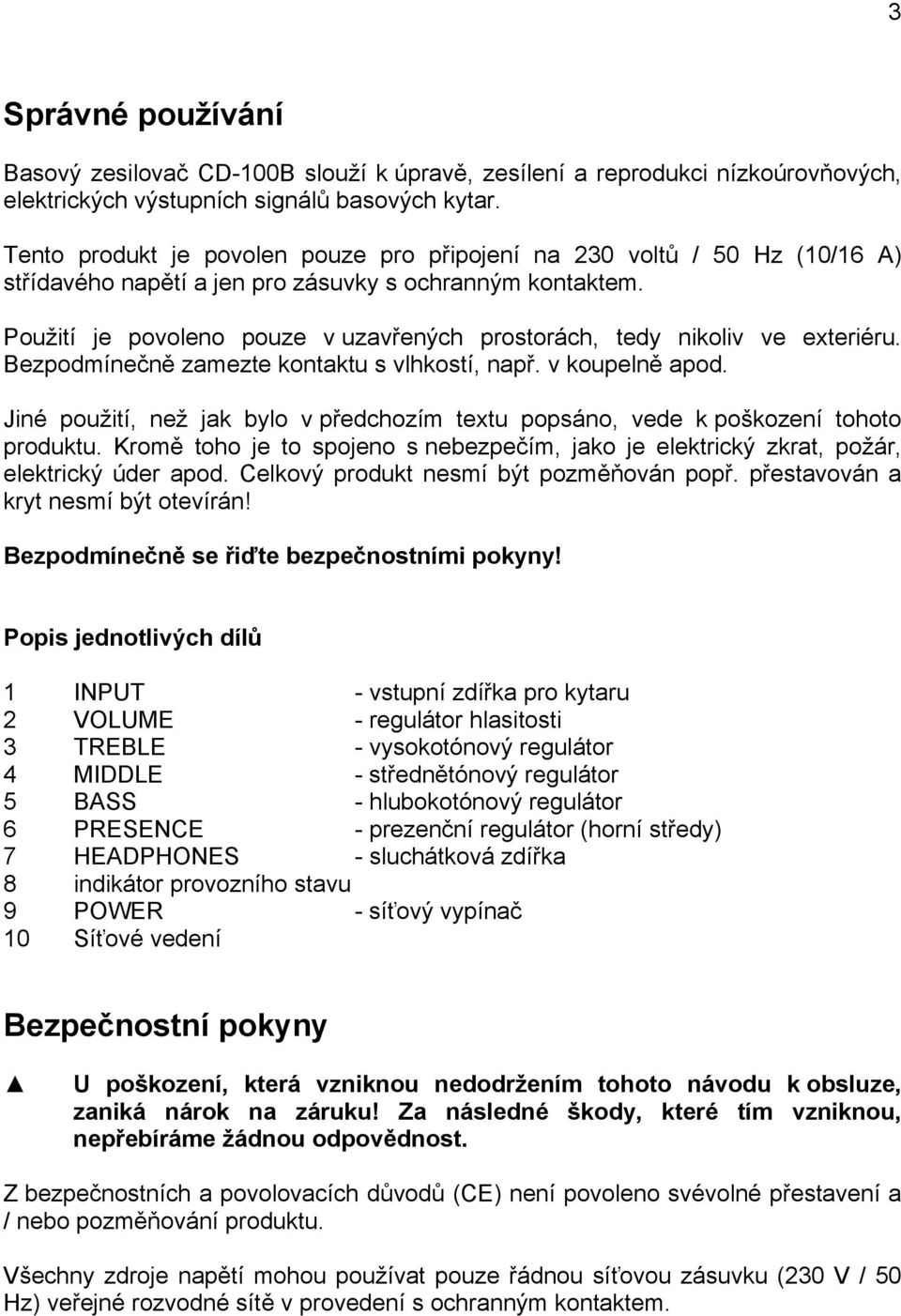

3 3 Správné používání Basový zesilovač CD-100B slouží k úpravě, zesílení a reprodukci nízkoúrovňových, elektrických výstupních signálů basových kytar. Tento produkt je povolen pouze pro připojení na 230 voltů / 50 Hz (10/16 A) střídavého napětí a jen pro zásuvky s ochranným kontaktem. Použití je povoleno pouze v uzavřených prostorách, tedy nikoliv ve exteriéru. Bezpodmínečně zamezte kontaktu s vlhkostí, např. v koupelně apod. Jiné použití, než jak bylo v předchozím textu popsáno, vede k poškození tohoto produktu. Kromě toho je to spojeno s nebezpečím, jako je elektrický zkrat, požár, elektrický úder apod. Celkový produkt nesmí být pozměňován popř. přestavován a kryt nesmí být otevírán! Bezpodmínečně se řiďte bezpečnostními pokyny! Popis jednotlivých dílů 1 INPUT - vstupní zdířka pro kytaru 2 VOLUME - regulátor hlasitosti 3 TREBLE - vysokotónový regulátor 4 MIDDLE - střednětónový regulátor 5 BASS - hlubokotónový regulátor 6 PRESENCE - prezenční regulátor (horní středy) 7 HEADPHONES - sluchátková zdířka 8 indikátor provozního stavu 9 POWER - síťový vypínač 10 Síťové vedení Bezpečnostní pokyny U poškození, která vzniknou nedodržením tohoto návodu k obsluze, zaniká nárok na záruku! Za následné škody, které tím vzniknou, nepřebíráme žádnou odpovědnost. Z bezpečnostních a povolovacích důvodů (CE) není povoleno svévolné přestavení a / nebo pozměňování produktu. Všechny zdroje napětí mohou používat pouze řádnou síťovou zásuvku (230 V / 50 Hz) veřejné rozvodné sítě v provedení s ochranným kontaktem.

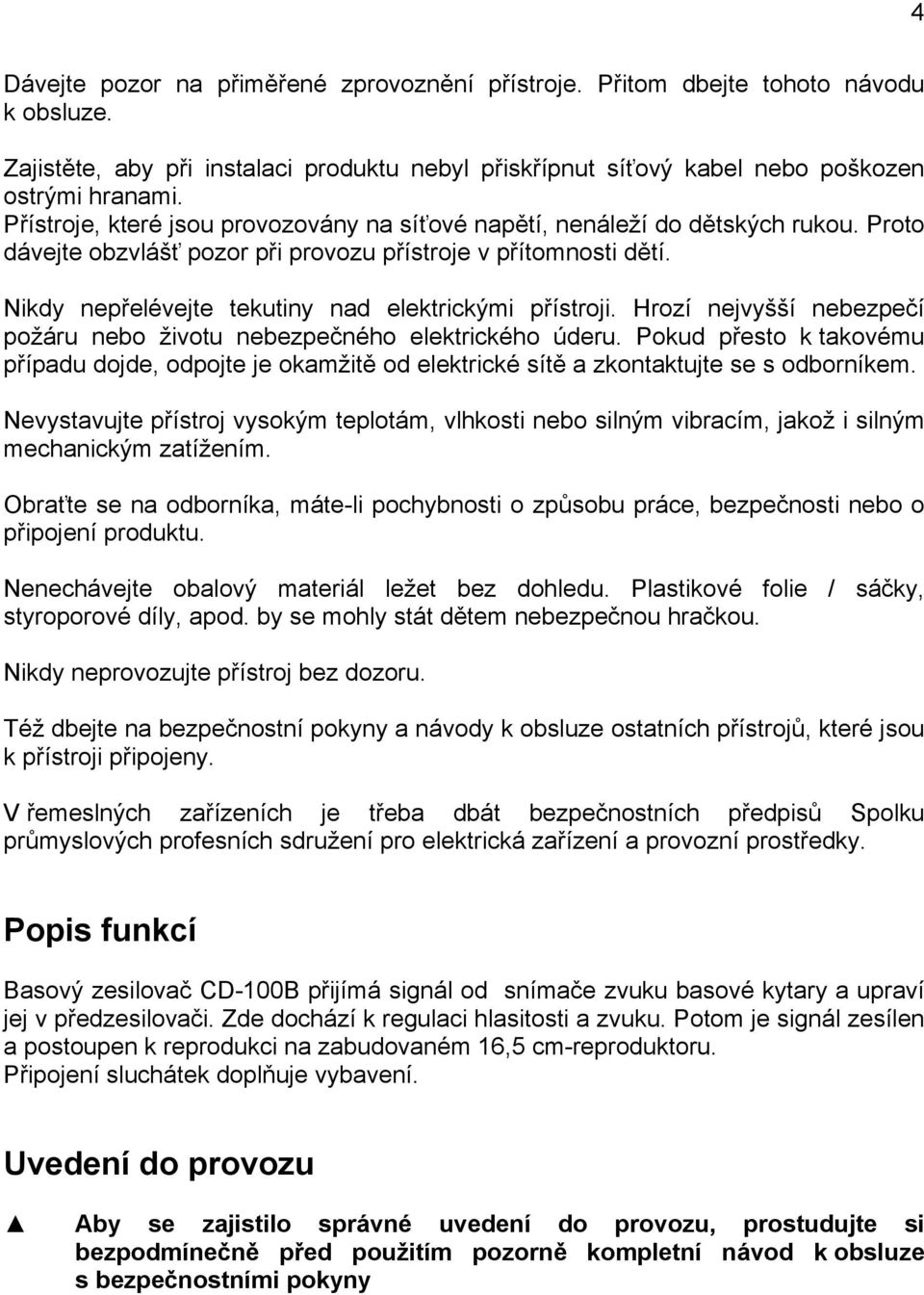

4 4 Dávejte pozor na přiměřené zprovoznění přístroje. Přitom dbejte tohoto návodu k obsluze. Zajistěte, aby při instalaci produktu nebyl přiskřípnut síťový kabel nebo poškozen ostrými hranami. Přístroje, které jsou provozovány na síťové napětí, nenáleží do dětských rukou. Proto dávejte obzvlášť pozor při provozu přístroje v přítomnosti dětí. Nikdy nepřelévejte tekutiny nad elektrickými přístroji. Hrozí nejvyšší nebezpečí požáru nebo životu nebezpečného elektrického úderu. Pokud přesto k takovému případu dojde, odpojte je okamžitě od elektrické sítě a zkontaktujte se s odborníkem. Nevystavujte přístroj vysokým teplotám, vlhkosti nebo silným vibracím, jakož i silným mechanickým zatížením. Obraťte se na odborníka, máte-li pochybnosti o způsobu práce, bezpečnosti nebo o připojení produktu. Nenechávejte obalový materiál ležet bez dohledu. Plastikové folie / sáčky, styroporové díly, apod. by se mohly stát dětem nebezpečnou hračkou. Nikdy neprovozujte přístroj bez dozoru. Též dbejte na bezpečnostní pokyny a návody k obsluze ostatních přístrojů, které jsou k přístroji připojeny. V řemeslných zařízeních je třeba dbát bezpečnostních předpisů Spolku průmyslových profesních sdružení pro elektrická zařízení a provozní prostředky. Popis funkcí Basový zesilovač CD-100B přijímá signál od snímače zvuku basové kytary a upraví jej v předzesilovači. Zde dochází k regulaci hlasitosti a zvuku. Potom je signál zesílen a postoupen k reprodukci na zabudovaném 16,5 cm-reproduktoru. Připojení sluchátek doplňuje vybavení. Uvedení do provozu Aby se zajistilo správné uvedení do provozu, prostudujte si bezpodmínečně před použitím pozorně kompletní návod k obsluze s bezpečnostními pokyny

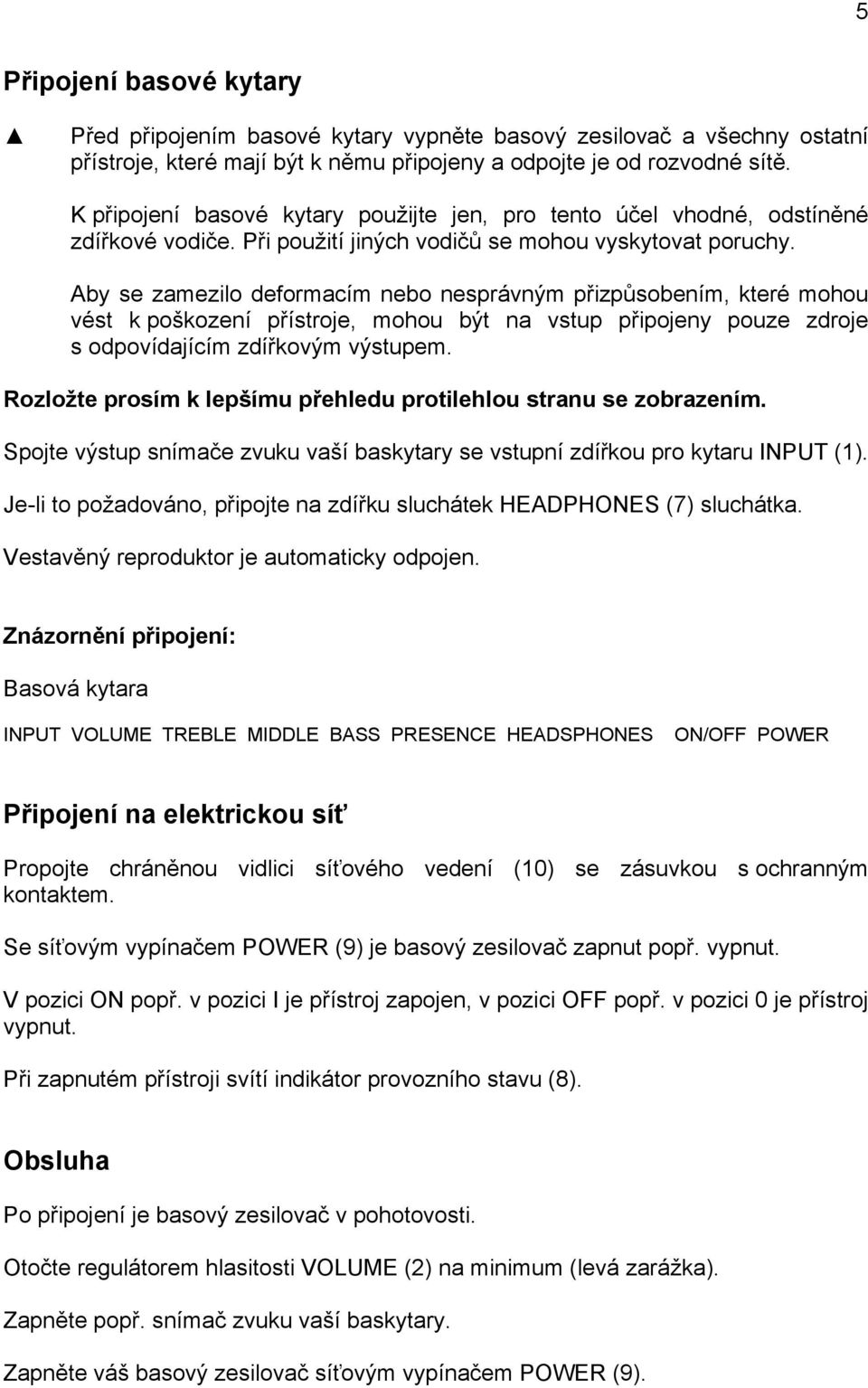

5 5 Připojení basové kytary Před připojením basové kytary vypněte basový zesilovač a všechny ostatní přístroje, které mají být k němu připojeny a odpojte je od rozvodné sítě. K připojení basové kytary použijte jen, pro tento účel vhodné, odstíněné zdířkové vodiče. Při použití jiných vodičů se mohou vyskytovat poruchy. Aby se zamezilo deformacím nebo nesprávným přizpůsobením, které mohou vést k poškození přístroje, mohou být na vstup připojeny pouze zdroje s odpovídajícím zdířkovým výstupem. Rozložte prosím k lepšímu přehledu protilehlou stranu se zobrazením. Spojte výstup snímače zvuku vaší baskytary se vstupní zdířkou pro kytaru INPUT (1). Je-li to požadováno, připojte na zdířku sluchátek HEADPHONES (7) sluchátka. Vestavěný reproduktor je automaticky odpojen. Znázornění připojení: Basová kytara INPUT VOLUME TREBLE MIDDLE BASS PRESENCE HEADSPHONES ON/OFF POWER Připojení na elektrickou síť Propojte chráněnou vidlici síťového vedení (10) se zásuvkou s ochranným kontaktem. Se síťovým vypínačem POWER (9) je basový zesilovač zapnut popř. vypnut. V pozici ON popř. v pozici I je přístroj zapojen, v pozici OFF popř. v pozici 0 je přístroj vypnut. Při zapnutém přístroji svítí indikátor provozního stavu (8). Obsluha Po připojení je basový zesilovač v pohotovosti. Otočte regulátorem hlasitosti VOLUME (2) na minimum (levá zarážka). Zapněte popř. snímač zvuku vaší baskytary. Zapněte váš basový zesilovač síťovým vypínačem POWER (9).

6 6 Zahrajte na vaší baskytaru a otočte regulátorem hlasitosti VOLUME (2) ve směru hodinových ručiček, dokud nedosáhnete požadované hlasitosti. S regulátory TREBLE (3), MIDDLE (4), BASS (5) a PRESENCE (6) upravte zvuk. TREBLE = oblast vysokých tónů MIDDLE = oblast středních tónů BASS = oblast hlubokých tónů PRESENCE = horní oblast středních tónů (zvýšené nastavení propůjčuje zvuku větší říz ) Manipulace Nikdy zapojujte síťovou zástrčku následně do zásuvky, když byl přístroj přenesen z chladné do teplé místnosti. Kondenzovaná voda, která přitom vznikne, může za jistých podmínek přístroj zničit. Ponechejte přístroj ohřát na pokojovou teplotu. Čekejte až se kondenzovaná voda odpaří. Síťová zástrčka nesmí být nikdy mokrýma rukama zapojována nebo vytahována ze zásuvky. Nevytahujte nikdy síťovou zástrčku za kabel ze zásuvky, ale stále jen za úchytové plochy, které jsou k tomu určeny. Při delším nepoužívání přístroje vytahujte síťovou zástrčku ze zásuvky. Během provozu dávejte pozor na dostatečné větrání přístroje. Nikdy jej při provozu nepřikrývejte. Z bezpečnostních důvodů vytahujte vždy síťovou zástrčku při bouřce ze zásuvky. Nikdy sami nevyměňujte poškozená přípojná vedení. V takovém případě odpojte přístroj ze zásuvky a dopravte jej do odborného servisu. Muzika nesmí být delší dobu poslouchána s nadměrnou hlasitostí. Tím může být přístroj poškozen. To se obzvlášť týká při používání sluchátek. Nikdy neukládejte v blízkosti basového zesilovače žádné magnetické paměti, jako jsou např. diskety, videokazety atd., jelikož magnetické pole reproduktoru může zničit zaznamenané informace těchto paměťových medií.

7 7 Údržba Pravidelně zkontrolujte technickou bezpečnost basového zesilovače, např. zda není poškozeno síťové vedení (10) a kryt. Domníváte-li se, že již není možný bezpečný provoz, je třeba vysadit přístroj z provozu a zajistit proti neúmyslnému provozu. Vytáhnout síťovou zástrčku ze zásuvky! Předpokládá se, že již není možný bezpečný provoz, když: přístroj vykazuje znatelné poškození! přístroj již nefunguje! je přístroj po delším uskladnění za nepříznivých podmínek, nebo je přístroj po těžkých transportních zatíženích. Dříve než budete basový zesilovač čistit nebo provádět údržbu, dbejte bezpodmínečně následujících bezpečnostních pokynů: Při otvírání krytů nebo vyjímání dílů mohou být obnaženy díly pod napětím. Před údržbou nebo opravou musí být proto přístroj odpojen od všech zdrojů napětí. Kondenzátory v přístroji mohou být ještě nabity, i když je přístroj odpojen od všech zdrojů napětí. Nikdy sami nevyměňujte poškozená síťová vedení. V takovém případě odpojte přístroj od elektrické sítě a dopravte jej do odborného servisu. Oprava může být prováděna jen kvalifikovaným odborníkem, který je obeznámen s nebezpečími, která jsou s tím spojeny, popř. s příslušnými předpisy. Likvidace přístroje Odstraňujte nepoužitelný přístroj dle platných zákonných předpisů. Odstranění závad S basovým zesilovačem CD-100B jste získali produkt, který byl konstruován podle současného trendu techniky a je provozně bezpečný. Nicméně může dojít k problémům nebo závadám. Proto bychom vám zde chtěli popsat, jak můžete případné závady odstranit:

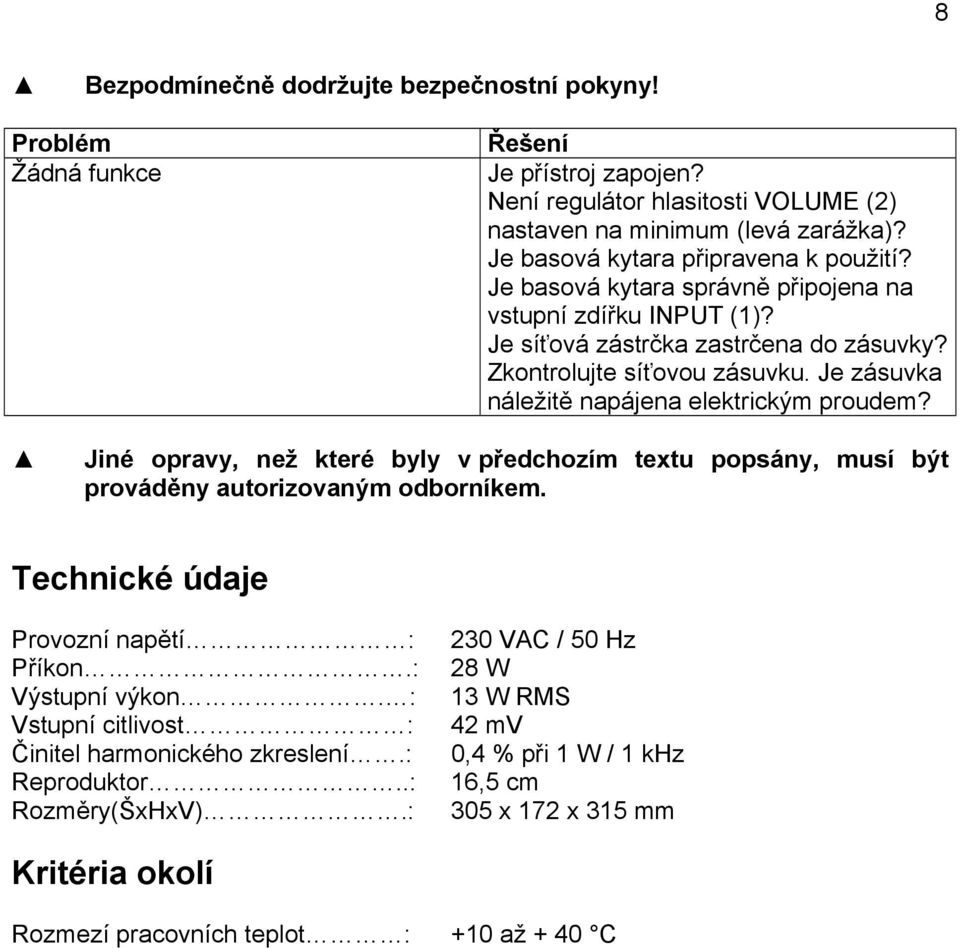

8 8 Bezpodmínečně dodržujte bezpečnostní pokyny! Problém Žádná funkce Řešení Je přístroj zapojen? Není regulátor hlasitosti VOLUME (2) nastaven na minimum (levá zarážka)? Je basová kytara připravena k použití? Je basová kytara správně připojena na vstupní zdířku INPUT (1)? Je síťová zástrčka zastrčena do zásuvky? Zkontrolujte síťovou zásuvku. Je zásuvka náležitě napájena elektrickým proudem? Jiné opravy, než které byly v předchozím textu popsány, musí být prováděny autorizovaným odborníkem. Technické údaje Provozní napětí : Příkon.: Výstupní výkon. : Vstupní citlivost : Činitel harmonického zkreslení.: Reproduktor..: Rozměry(ŠxHxV).: 230 VAC / 50 Hz 28 W 13 W RMS 42 mv 0,4 % při 1 W / 1 khz 16,5 cm 305 x 172 x 315 mm Kritéria okolí Rozmezí pracovních teplot : +10 až + 40 C
