Systémy odkouření pro nástěnné kondenzační kotle

Transkript

1 Přehled systémů odkouření Náčrt situace Pro GB062/GB172/GB172T/GB až 45 Pro GB DO Střešní instalace C33x Šikmá střecha Koncentrický odvod spalin/sání spalovacího vzduchu Plochá střecha Koncentrický odvod spalin/sání spalovacího vzduchu X X X X DO-S Sklepní instalace C33x Koncentrický odvod spalin/sání spalovacího vzduchu X X GA-K Sklepní instalace C 33x/C93x Koncentrický odvod spalin/sání spalovacího vzduchu Odvod spalin v šachtě X X GA-K Etážová instalace C53x Koncentrický odvod spalin/sání spalovacího vzduchu po vnější fasádě X X GAL-K Sklepní instalace C53x Sání spalovacího vzduchu přes zeď Odvod spalin šachtou nad střechu Koncentrické vedení v místnosti X X Technický katalog Buderus 2016/

2 Přehled systémů odkouření Náčrt situace Pro GB062/GB172/GB172T/GB až 45 Pro GB LAS-K Etážová instalce C43x LAS - připojení Koncentrický odvod spalin/sání spalovacího vzduchu v místnosti Vícenásobná instalace možná X X GA Sklepní instalce C33x Odvod spalin jednoduchou trubkou v šachtě Sání vzduchu z místnosti X X GA-X Etážová instalce B23p Koncentrické vedení spalin/sání spalovacího vzduchu v místnosti Odvod spalin jednoduchou trubkou v šachtě Sání vzduchu z místnosti u šachty X - GN Sklepní instalace B23 Vedení spalin jednoduchou trubkou v místnosti napojení do voděodolného komína OSání vzduchu z místnoti X X Kaskádový odvod spalin B23 Pro 2 a více kotlů Podtlakový odvod spalin Sání vzduchu z místnosti X X Technický katalog Buderus 2016/1

3 Příslušenství pro systémy odkouření Logamax plus GB062/GB172/GB172T/GB162 Patní koleno DN80 Patní koleno se stojnou a lištou DN 80 plast ,- Adaptér pro paralelní odkouření 2x80 mm Adaptér pro paralelní odvod spalin z 80/125 na 2x ,- Stavební sada WH/WS z plastu pro kotle Logamax plus GB062/GB172T/GB162 Koncentrické provedení odvodu spalin a přivodu spalovacího vzduchu přes vnější zeď, z plastu / pozinkovaného ocelového u / nerezi, Ø 80/125 mm, se skládá z: 1 Koncentrické revizní koleno Ø 80/125 mm 2 Koncentrická trubka Ø 80/125 mm, délka 500 mm 3 Krycí průchod zdí, vnitřní 4 Krycí průchod zdí, venkovní, nerez 5 Fasádní hlavice Ø 80/125 mm, nerez Základní sada WH/WS z plastu Stavební sada WH/WS WH/WS -základní sada odkouření, koncentrické provedení odvodu spalin a přívodu spalovacího vzduchu přes zeď z /pozink. ocelového u/nerezi, 80/125 mm ,- Technický katalog Buderus 2016/

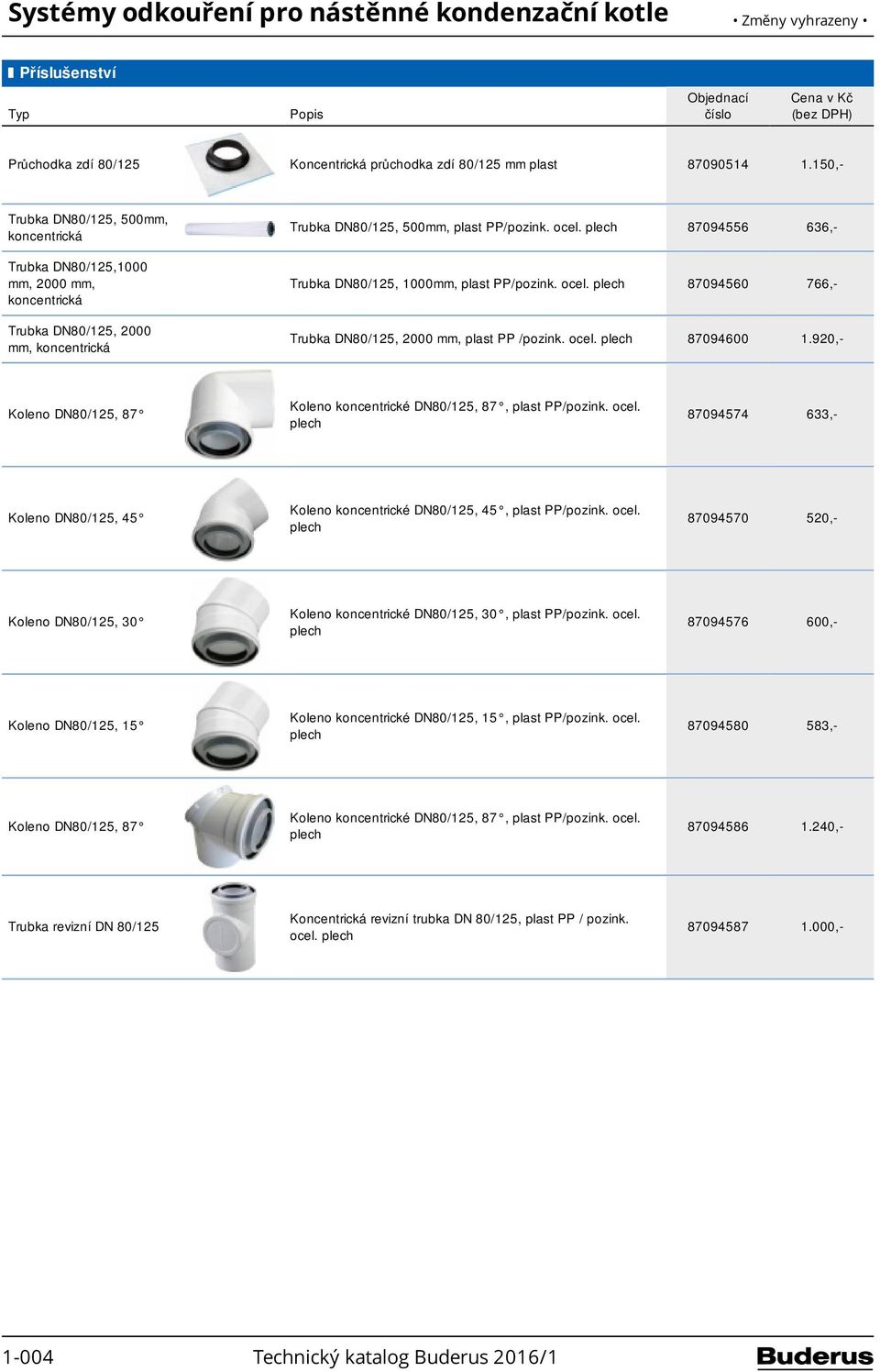

4 Příslušenství Průchodka zdí 80/125 Koncentrická průchodka zdí 80/125 mm plast ,- Trubka DN80/125, 500mm, koncentrická Trubka DN80/125,1000 mm, 2000 mm, koncentrická Trubka DN80/125, 2000 mm, koncentrická Trubka DN80/125, 500mm, plast /pozink. ocel ,- Trubka DN80/125, 1000mm, plast /pozink. ocel ,- Trubka DN80/125, 2000 mm, plast /pozink. ocel ,- Koleno DN80/125, 87 Koleno koncentrické DN80/125, 87, plast /pozink. ocel ,- Koleno DN80/125, 45 Koleno koncentrické DN80/125, 45, plast /pozink. ocel ,- Koleno DN80/125, 30 Koleno koncentrické DN80/125, 30, plast /pozink. ocel ,- Koleno DN80/125, 15 Koleno koncentrické DN80/125, 15, plast /pozink. ocel ,- Koleno DN80/125, 87 Koleno koncentrické DN80/125, 87, plast /pozink. ocel ,- Trubka revizní DN 80/125 Koncentrická revizní trubka DN 80/125, plast / pozink. ocel , Technický katalog Buderus 2016/1

5 Stavební sada DO-S z plastu pro Logamax plus GB062/GB172/GB172T/GB162 Koncentrické vedení vzduchu/spalin přes šikmou střechu, z plastu, provoz nezávislý na vzduchu v místnosti, DN 80/125 mm, skládá se z: 1 Trubka bez objímky 2 Posuvný kus 3 Dvoudílný pro průchod střechou 4 Krokevní spona 5 Střešní průchodka ( celková délka 1720 mm, nadstřešní část 540mm) Základní sada DO-S z plastu Stavební sada DO, černá barva Stavební sada DO, červená barva Základní sada kouřovodu, koncentrické provedení odvodu spalin a přívodu spalovacího vzduchu přes střechu plast / pozink. ocel. u, Ø 80/125 mm Základní sada kouřovodu, koncentrické provedení odvodu spalin a přívodu spalovacího vzduchu přes střechu plast / pozink. ocel. u, Ø 80/125 mm, nadstřešní část v červené barvě , ,- Příslušenství Průchodka na plochou střechu Nalepovací příruba pro průchod na plochou střechu, výška příruby 120 mm ,- Průchodka na plochou střechu Nalepovací příruba pro průchod na plochou střechu, možnost nastavení sklonu 0-15, výška příruby 120 mm ,- Průchodka přes šikmou střechu S protidešťovým krytem plast, Ø 125 mm pro sklon střechy 5-25, černá barva ,- Průchodka přes šikmou střechu S protidešťovým krytem plast, Ø 125 mm pro sklon střechy 5-25, červená barva ,- Průchodka přes šikmou střechu S protidešťovým krytem plast, Ø 125 mm, pro sklon střechy 25-45, černá barva ,- Technický katalog Buderus 2016/

6 Příslušenství Průchodka přes šikmou střechu S protidešťovým krytem plast,?125 mm, pro sklon střechy 25-45, červená barva ,- Průchodka přes šikmou střechu S protidešťovým krytem plast,?125 mm pro sklon střechy 35-55, černá barva ,- Průchodka přes šikmou střechu S protidešťovým krytem plast,?125 mm pro sklon střechy 35-55, červená barva ,- Těsnící průchodka Příruba pro spojení odvodu spalin přes střechu s parotěsnou fólií, DN100 až DN ,- Trubka DN80/125, 500mm, koncentrická Trubka DN80/125,1000 mm, 2000 mm, koncentrická Trubka DN80/125, 2000 mm, koncentrická Trubka DN80/125, 500mm, plast /pozink. ocel ,- Trubka DN80/125, 1000mm, plast /pozink. ocel ,- Trubka DN80/125, 2000 mm, plast /pozink. ocel ,- Koleno DN80/125, 87 Koleno koncentrické DN80/125, 87, plast /pozink. ocel ,- Koleno DN80/125, 45 Koleno koncentrické DN80/125, 45, plast /pozink. ocel ,- Koleno DN80/125, 30 Koleno koncentrické DN80/125, 30, plast /pozink. ocel ,- Koleno DN80/125, 15 Koleno koncentrické DN80/125, 15, plast /pozink. ocel ,- Koleno DN80/125, 87 Koleno koncentrické DN80/125, 87, plast /pozink. ocel ,- Trubka revizní DN 80/125 Koncentrická revizní trubka DN 80/125, plast / pozink. ocel , Technický katalog Buderus 2016/1

7 Stavební sada DO-S z plastu pro Logamax plus GB062/GB172/GB172T/GB162 Koncentrické provedení odvodu spalin a přívodu spalovacího vzduchu přes šikmou střechu, z plastu /pozink. ocelového u (bíle lakováno), Ø (80/125) mm, se skládá z: 1 Koncentrické revizní koleno 87 Ukončení sady pro vadiantu 1: 2 Krycí deska 6 Komínová hlavice s trubkou DN 80 3 Koncentrická průchodka zdí s objímkou Ukončení sady pro variantu 2: 4 Koncentrické koleno s podpěrou 7 Stavební sada DO 80/125 v červené nebo černé barvě, celková délka 1720 mm, nadstřešní části 540 mm 5 Rozpěrný držák Ø 125 (6 ks) 8 Univerzální střešní taška s protidešťovým krytem (černá nebo červená), Ø Nalepovací průchodka na plochou střechu Základní sada DO-S z plastu Stavební sada DO-S DO-S -základní sada kouřovodu, koncentrické provedení odvodu spalin a přívodu spalovacího vzduchu pro instalaci do komínové šachty plast / pozink. ocel. u, průměr 80/125 mm ,- Technický katalog Buderus 2016/

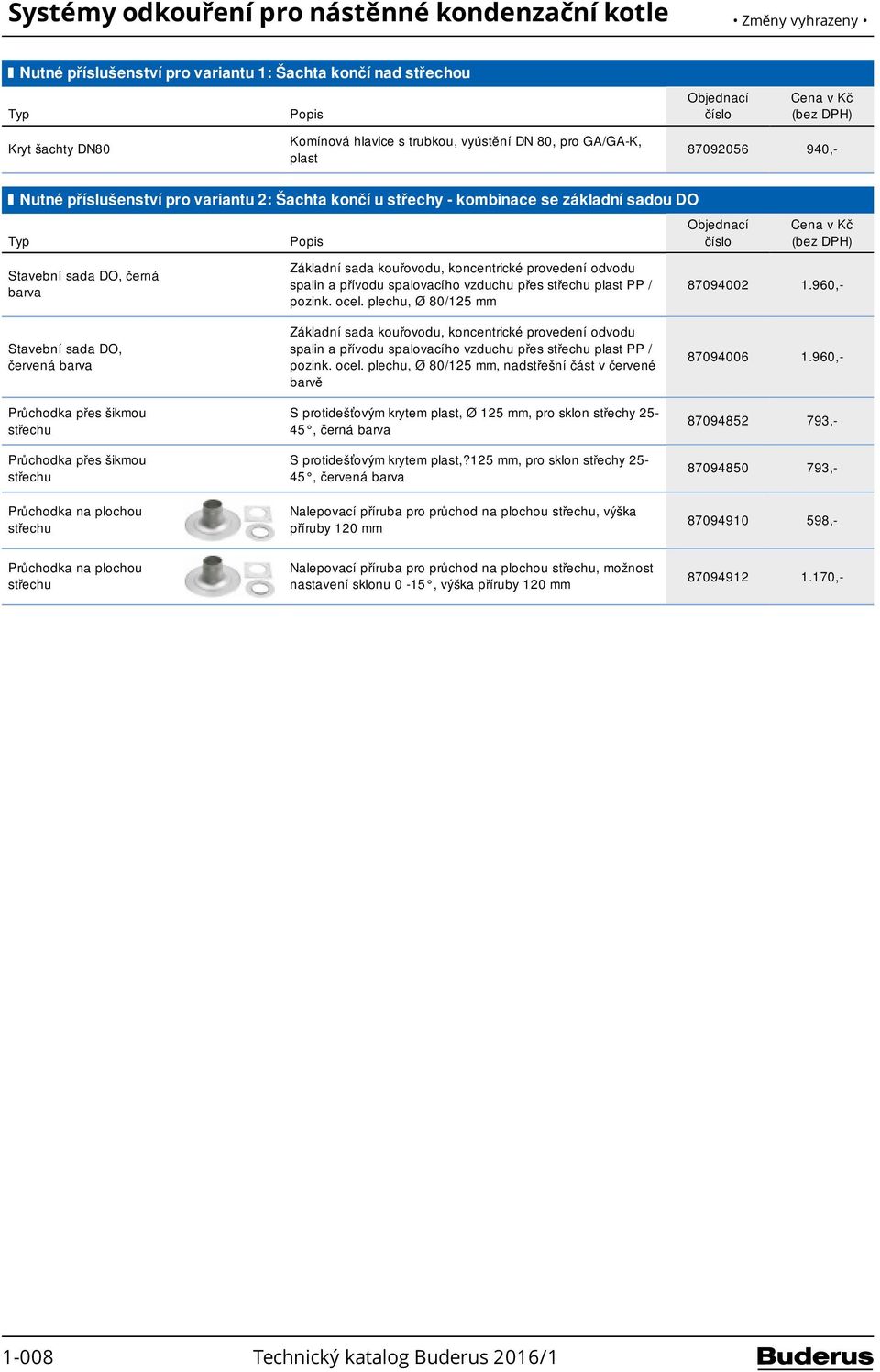

8 Nutné příslušenství pro variantu 1: Šachta končí nad střechou Kryt šachty DN80 Komínová hlavice s trubkou, vyústění DN 80, pro GA/GA-K, plast ,- Nutné příslušenství pro variantu 2: Šachta končí u střechy - kombinace se základní sadou DO Stavební sada DO, černá barva Stavební sada DO, červená barva Průchodka přes šikmou střechu Průchodka přes šikmou střechu Průchodka na plochou střechu Základní sada kouřovodu, koncentrické provedení odvodu spalin a přívodu spalovacího vzduchu přes střechu plast / pozink. ocel. u, Ø 80/125 mm Základní sada kouřovodu, koncentrické provedení odvodu spalin a přívodu spalovacího vzduchu přes střechu plast / pozink. ocel. u, Ø 80/125 mm, nadstřešní část v červené barvě S protidešťovým krytem plast, Ø 125 mm, pro sklon střechy 25-45, černá barva S protidešťovým krytem plast,?125 mm, pro sklon střechy 25-45, červená barva Nalepovací příruba pro průchod na plochou střechu, výška příruby 120 mm , , , , ,- Průchodka na plochou střechu Nalepovací příruba pro průchod na plochou střechu, možnost nastavení sklonu 0-15, výška příruby 120 mm , Technický katalog Buderus 2016/1

9 Příslušenství Trubka DN80/125, 500mm, koncentrická Trubka DN80/125,1000 mm, 2000 mm, koncentrická Trubka DN80/125, 2000 mm, koncentrická Trubka DN80/125, 500mm, plast /pozink. ocel ,- Trubka DN80/125, 1000mm, plast /pozink. ocel ,- Trubka DN80/125, 2000 mm, plast /pozink. ocel ,- Koleno DN80/125, 87 Koleno koncentrické DN80/125, 87, plast /pozink. ocel ,- Koleno DN80/125, 45 Koleno koncentrické DN80/125, 45, plast /pozink. ocel ,- Koleno DN80/125, 30 Koleno koncentrické DN80/125, 30, plast /pozink. ocel ,- Koleno DN80/125, 15 Koleno koncentrické DN80/125, 15, plast /pozink. ocel ,- Koleno DN80/125, 87 Koleno koncentrické DN80/125, 87, plast /pozink. ocel ,- Trubka revizní DN 80/125 Koncentrická revizní trubka DN 80/125, plast / pozink. ocel ,- Držák rozpěr. DN125 Rozpěrný držák pro koncentrickou trubku DN80/125 plast /oc.u, instalovanou do komínové šachty, 4 kusy ,- Technický katalog Buderus 2016/

10 Stavební sada GA-K z plastu pro Logamax plus GB062/GB172/GB172T/GB162 Koncentrické provedení odvodu spalin a přívodu spalovacího vzduchu větranou šachtou, z plastu /pozinkovaného ocelového u (bílý lak), Ø 80/125 mm ve vodorovné části, Ø 80 mm v šachtě se skládá z: 1 Koncentrické revizní koleno 2 Koncentrická trubka, 500 mm 3 Krycí clona 4 Koncentrická průchodka zdí 5 Koleno 87, včetně podpěry a ukládací lišty 6 Rozpěrný držák, 6 ks 7 Komínová hlavice 8 Trubka vyústění, 500 mm dlouhá Základní sada GA-K z plastu Stavební sada GA-K Stavební sada GA-K s krytem šachty a trubkou vyústění z ušlechtilé oceli GA-K -základní sada kouřovodu, koncentrické provedení odvodu spalin a přívodu spalovacího vzduchu větranou šachtou, plast /pozink. ocelového u (bíle lakováno), Ø 80/125 mm GA-K -základní sada kouřovodu, koncentrické provedení odvodu spalin a přívodu spalovacího vzduchu větranou šachtou, plast /pozink. ocelového u (bíle lakováno), Ø 80/125 mm + kryt šachty a trubka vyústění z ušlechtilé oceli ( nelze použít ve spojení s trubkou ÜB-Flex) , , Technický katalog Buderus 2016/1

11 Příslušenství Trubka DN80/125, 500mm, koncentrická Trubka DN80/125,1000 mm, 2000 mm, koncentrická Trubka DN80/125, 500mm, plast /pozink. ocel ,- Trubka DN80/125, 1000mm, plast /pozink. ocel ,- Koleno DN80/125, 87 Koleno koncentrické DN80/125, 87, plast /pozink. ocel ,- Koleno DN80/125, 45 Koleno koncentrické DN80/125, 45, plast /pozink. ocel ,- Koleno DN80/125, 30 Koleno koncentrické DN80/125, 30, plast /pozink. ocel ,- Koleno DN80/125, 15 Koleno koncentrické DN80/125, 15, plast /pozink. ocel ,- Trubka DN80, 500 mm, Trubka DN80, 500 mm, plast ,- Trubka DN80,1000 mm, Trubka DN80,2000 mm, Trubka DN80, 1000 mm, plast ,- Trubka DN80, 2000 mm, plast ,- Koleno DN80, 30 Koleno DN80, 30, plast ,- Koleno DN80, 15 Koleno DN80, 15, plast ,- Trubka DN80, Trubka DN80, plast ,- Držák rozpěr. pro trubku DN 80-4ks Rozpěrný držák pro plastové trubky DN80 instalované do komínové šachty, 4 kusy ,- Kryt komínové šachty GA/GA-K nerez Kryt komínové šachty a trubka vyústění z ušlechtilé oceli, nelze použít ve spojení se sadou ÜB-Flex ,- Technický katalog Buderus 2016/

12 Stavební sada GAF-K z plastu pro Logamax plus GB062/GB172/GB172T/GB162 Koncentrické provedení odvodu spalin a přívodu spalovacího vzduchu na venkovní fasádě, z plastu /pozink. ocelového u (bílý lak), resp. z plastu /nerez. oceli venku, Ø 80/125 mm se skládá z: 1 Koncentrické revizní koleno 2 Koncentrická trubka, 500 mm 3 Krycí clona 4 Koncentrická průchodka zdí 5 Oboustranný nátrubek 6 Krycí deska z nerez oceli 7 T-kus 90 pro nástěnnou konzoli z nerez oceli 8 Konzola na vnější stěnu z nerez oceli 9 Objímka pro zakončení vyústění z nerez oceli 10 Zakončení vyústění z nerez oceli 11 Trubka vyústění Ø 80 x 250 mm Základní sada GAF-K z plastu Stavební sada GAF-K GAF-K -základní sada, koncentrické provedení odvodu spalin a přívodu spalovacího vzduchu na venkovní fasádu plast / pozink. ocel. u, průměr 80/125 mm , Technický katalog Buderus 2016/1

13 Příslušenství kouřovod po fasádě Trubka DN80/125, 500mm, koncentrická Trubka DN80/125,1000 mm, koncentrická Trubka DN80/125, 2000 mm, koncentrická Trubka DN80/125, 500 mm, plast / nerez ocel ,- Trubka DN80/125, 1000 mm, plast /nerez ocel ,- Trubka DN80/125, 2000 mm, plast /nerez ocel ,- Koleno DN80/125, 87 Koleno koncentrické DN80/125, 87, nerez ocel/ plast ,- Koleno DN80/125, 45 Koleno koncentrické DN80/125, 45, nerez ocel/plast ,- Koleno DN80/125, 30 Koleno koncentrické DN80/125, 30, nerez ocel/plast ,- T-kus revizní DN 80/125 T-kus revizní koncentrický, DN80/125, nerez ocel/ plast ,- Hrdlo spalovacího vzduchu DN80/125 Koncentrické hrdlo pro přívod spalovacího vzduchu, DN80/125, nerez ocel ,- Držák fasádový DN125, nerez Držák na stěnu DN125, nerez ocel, 2 m, odstup od fasády mm ,- Průchodka střechou, nerez Průchodka střechou, nerez ocel, bez konce vyústění ,- Nástavec pro připevnění držáku na venkovní stěnu Z ušlechtilé oceli celková vzdálenost od stěny: mm ,- Nástavec pro připevnění konzoly na venkovní stěnu Z ušlechtilé oceli celková vzdálenost od stěny: mm ,- Technický katalog Buderus 2016/

14 Příslušenství pro vedení spalin uvnitř Trubka DN80/125, 500mm, koncentrická Trubka DN80/125,1000 mm, 2000 mm, koncentrická Trubka DN80/125, 500mm, plast /pozink. ocel ,- Trubka DN80/125, 1000mm, plast /pozink. ocel ,- Koleno DN80/125, 87 Koleno koncentrické DN80/125, 87, plast /pozink. ocel ,- Koleno DN80/125, 45 Koleno koncentrické DN80/125, 45, plast /pozink. ocel ,- Koleno DN80/125, 30 Koleno koncentrické DN80/125, 30, plast /pozink. ocel ,- Koleno DN80/125, 15 Koleno koncentrické DN80/125, 15, plast /pozink. ocel ,- Koleno DN80/125, 87 Koleno koncentrické DN80/125, 87, plast /pozink. ocel ,- Trubka revizní DN 80/125 Koncentrická revizní trubka DN 80/125, plast / pozink. ocel , Technický katalog Buderus 2016/1

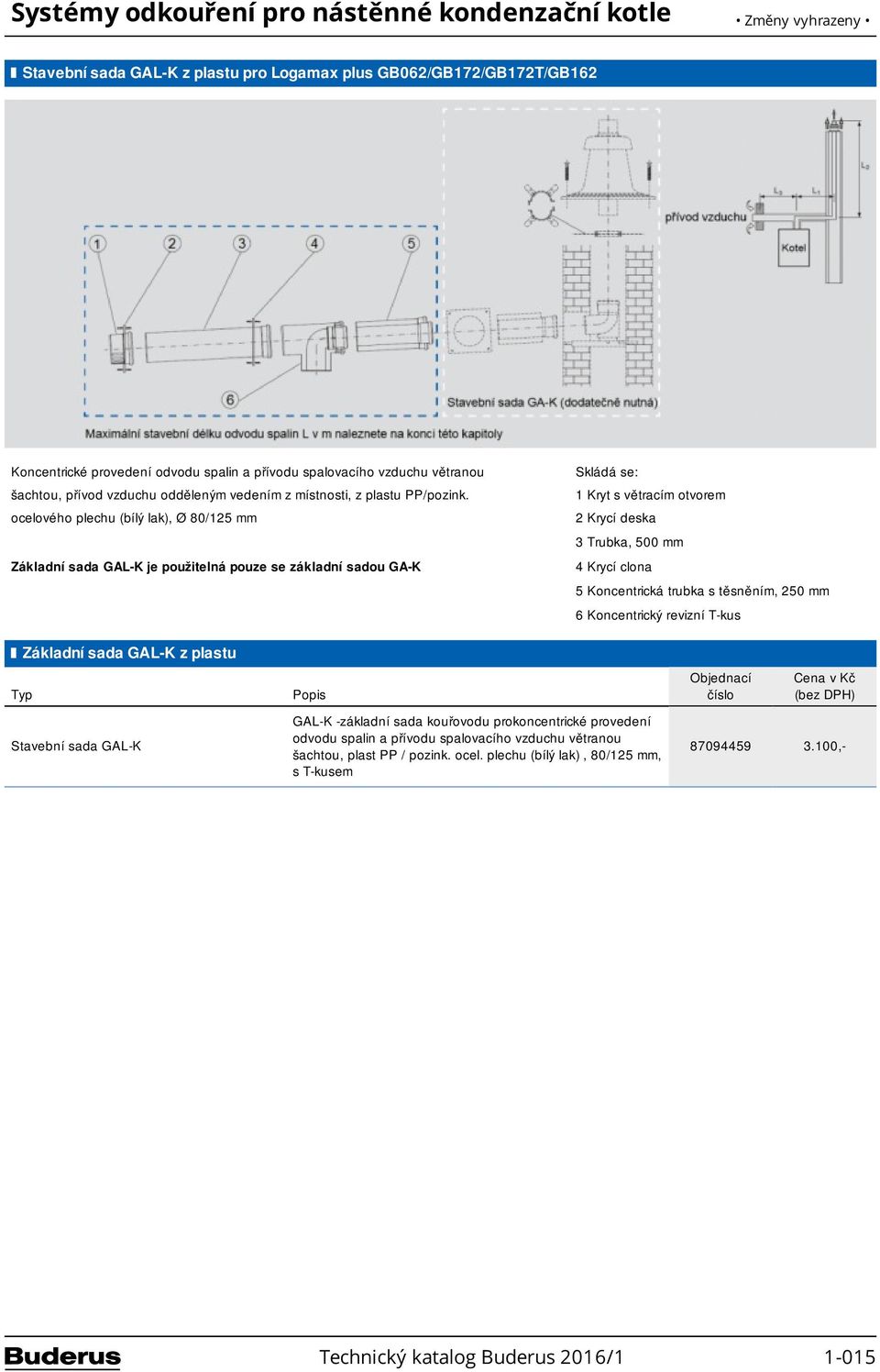

15 Stavební sada GAL-K z plastu pro Logamax plus GB062/GB172/GB172T/GB162 Koncentrické provedení odvodu spalin a přívodu spalovacího vzduchu větranou šachtou, přívod vzduchu odděleným vedením z místnosti, z plastu /pozink. ocelového u (bílý lak), Ø 80/125 mm Základní sada GAL-K je použitelná pouze se základní sadou GA-K Skládá se: 1 Kryt s větracím otvorem 2 Krycí deska 3 Trubka, 500 mm 4 Krycí clona 5 Koncentrická trubka s těsněním, 250 mm 6 Koncentrický revizní T-kus Základní sada GAL-K z plastu Stavební sada GAL-K GAL-K -základní sada kouřovodu prokoncentrické provedení odvodu spalin a přívodu spalovacího vzduchu větranou šachtou, plast / pozink. ocel. u (bílý lak), 80/125 mm, s T-kusem ,- Technický katalog Buderus 2016/

16 Příslušenství Trubka DN80/125, 500mm, koncentrická Trubka DN80/125,1000 mm, 2000 mm, koncentrická Trubka DN80/125, 2000 mm, koncentrická Trubka DN80/125, 500mm, plast /pozink. ocel ,- Trubka DN80/125, 1000mm, plast /pozink. ocel ,- Trubka DN80/125, 2000 mm, plast /pozink. ocel ,- Koleno DN80/125, 87 Koleno koncentrické DN80/125, 87, plast /pozink. ocel ,- Koleno DN80/125, 45 Koleno koncentrické DN80/125, 45, plast /pozink. ocel ,- Koleno DN80/125, 30 Koleno koncentrické DN80/125, 30, plast /pozink. ocel ,- Koleno DN80/125, 15 Koleno koncentrické DN80/125, 15, plast /pozink. ocel ,- Trubka DN80, 500 mm, Trubka DN80, 500 mm, plast ,- Trubka DN80,1000 mm, Trubka DN80,2000 mm, Trubka DN80, 1000 mm, plast ,- Trubka DN80, 2000 mm, plast ,- Koleno DN80, 30 Koleno DN80, 30, plast ,- Koleno DN80, 15 Koleno DN80, 15, plast ,- Trubka DN80, Trubka DN80, plast ,- Držák rozpěr. pro trubku DN 80-4ks Rozpěrný držák pro plastové trubky DN80 instalované do komínové šachty, 4 kusy , Technický katalog Buderus 2016/1

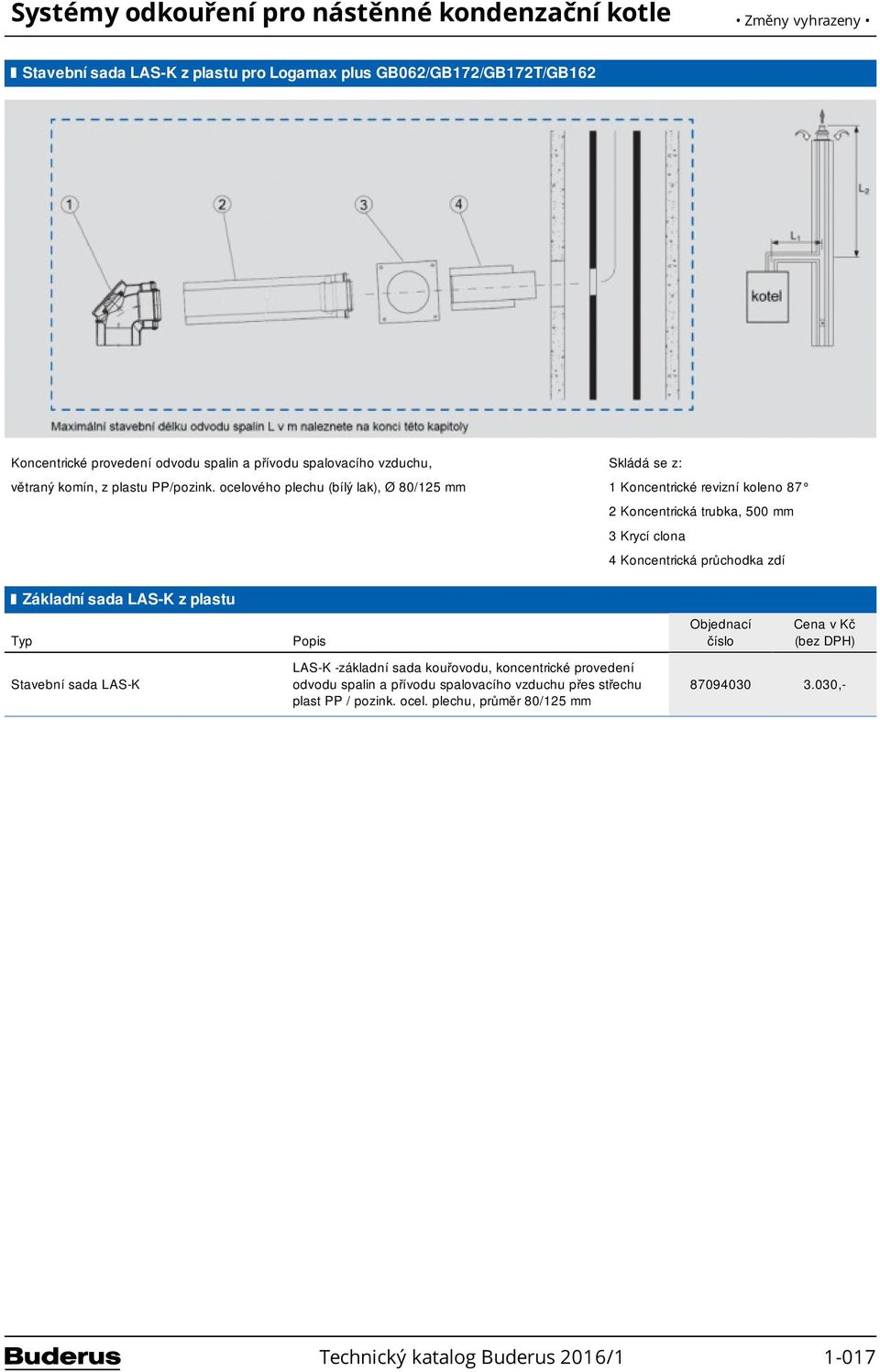

17 Stavební sada LAS-K z plastu pro Logamax plus GB062/GB172/GB172T/GB162 Koncentrické provedení odvodu spalin a přívodu spalovacího vzduchu, Skládá se z: větraný komín, z plastu /pozink. ocelového u (bílý lak), Ø 80/125 mm 1 Koncentrické revizní koleno 87 2 Koncentrická trubka, 500 mm 3 Krycí clona 4 Koncentrická průchodka zdí Základní sada LAS-K z plastu Stavební sada LAS-K LAS-K -základní sada kouřovodu, koncentrické provedení odvodu spalin a přívodu spalovacího vzduchu přes střechu plast / pozink. ocel. u, průměr 80/125 mm ,- Technický katalog Buderus 2016/

18 Příslušenství Trubka DN80/125, 500mm, koncentrická Trubka DN80/125,1000 mm, 2000 mm, koncentrická Trubka DN80/125, 500mm, plast /pozink. ocel ,- Trubka DN80/125, 1000mm, plast /pozink. ocel ,- Koleno DN80/125, 87 Koleno koncentrické DN80/125, 87, plast /pozink. ocel ,- Koleno DN80/125, 45 Koleno koncentrické DN80/125, 45, plast /pozink. ocel ,- Koleno DN80/125, 30 Koleno koncentrické DN80/125, 30, plast /pozink. ocel ,- Koleno DN80/125, 15 Koleno koncentrické DN80/125, 15, plast /pozink. ocel ,- Koleno DN80/125, 87 Koleno koncentrické DN80/125, 87, plast /pozink. ocel ,- Trubka revizní DN 80/125 Koncentrická revizní trubka DN 80/125, plast / pozink. ocel , Technický katalog Buderus 2016/1

19 Stavební sada GA z plastu pro Logamax plus GB062/GB172/GB172T/GB162 Základní sada kouřovodu, pro provoz závislý na vzduchu v místnosti a odvod spalin větraným vedením odvodu spalin v šachtě, DN 80, z plastu, skládá se z: 1 Sací koš 6 Koncentrická průchodka zdí 2 Trubka, 250 mm 7 Koleno 87, včetně podpěry a ukládací lišty 3 Revizní koleno 87 8 Rozpěrný držák, 6 ks 4 Trubka, 500 mm 9 Hlavice zakrytí komínu 5 Krycí deska 10 Trubka vyústění bez hrdla Základní sada GA z plastu Stavební sada GA Stavební sada GA skrytem šachty a trubkou vyústění z ušlechtilé oceli GA -základní sada kouřovodu, odvod spalin DN80 vedením v komíně, plast, průměr 80 mm, přívod spalovacího vzduchu z místnosti GA -základní sada kouřovodu s krytem šachty a trubkou vyústění z ušlechtilé oceli, odvod spalin DN80 vedením v komíně, plast, průměr 80 mm, přívod spalovacího vzduchu z místnosti (nelze použít ve spojení s trubkou ÜB-Flex) , ,- Technický katalog Buderus 2016/

20 Příslušenství Trubka DN80, 500 mm, Trubka DN80, 500 mm, plast ,- Trubka DN80,1000 mm, Trubka DN80,2000 mm, Trubka DN80, 1000 mm, plast ,- Trubka DN80, 2000 mm, plast ,- Koleno DN80, 87 Koleno DN80, 87, plast ,- Koleno DN80, 45 Koleno DN80, 45, plast ,- Koleno DN80, 30 Koleno DN80, 30, plast ,- Koleno DN80, 15 Koleno DN80, 15, plast ,- Koleno DN80, 87 Koleno DN80, 87, plast ,- Trubka DN80, Trubka DN80, plast ,- Držák rozpěr. pro trubku DN 80-4ks Rozpěrný držák pro plastové trubky DN80 instalované do komínové šachty, 4 kusy ,- Kryt komínové šachty GA/GA-K nerez Kryt komínové šachty a trubka vyústění z ušlechtilé oceli, nelze použít ve spojení se sadou ÜB-Flex , Technický katalog Buderus 2016/1

21 Stavební sada GA-X z plastu pro Logamax plus GB062/GB172/GB172T/GB kw Provoz závislý na vzduchu v místnosti přes větranou šachtu nebo LAS, z plastu, Ø 80/125 mm Skládá se z: Základní sada GA-X je použitelná pouze se základní sadou GA-K nebo LAS-K 1 Trubka sáním stavební délka 120 mm Základní sada GA-X z plastu Stavební sada GA-X GA-X -přídavný díl DN80/125 ke kouřovodu LAS-K nebo GA- K, pro přívod spalovacího vzduchu z místnosti, plast ,- Technický katalog Buderus 2016/

22 Příslušenství Trubka DN80/125, 500mm, koncentrická Trubka DN80/125,1000 mm, 2000 mm, koncentrická Trubka DN80/125, 500mm, plast /pozink. ocel ,- Trubka DN80/125, 1000mm, plast /pozink. ocel ,- Koleno DN80/125, 87 Koleno koncentrické DN80/125, 87, plast /pozink. ocel ,- Koleno DN80/125, 45 Koleno koncentrické DN80/125, 45, plast /pozink. ocel ,- Koleno DN80/125, 30 Koleno koncentrické DN80/125, 30, plast /pozink. ocel ,- Koleno DN80/125, 15 Koleno koncentrické DN80/125, 15, plast /pozink. ocel ,- Trubka DN80, 500 mm, Trubka DN80, 500 mm, plast ,- Trubka DN80,1000 mm, Trubka DN80,2000 mm, Trubka DN80, 1000 mm, plast ,- Trubka DN80, 2000 mm, plast ,- Koleno DN80, 30 Koleno DN80, 30, plast ,- Koleno DN80, 15 Koleno DN80, 15, plast ,- Trubka DN80, Trubka DN80, plast ,- Držák rozpěr. pro trubku DN 80-4ks Rozpěrný držák pro plastové trubky DN80 instalované do komínové šachty, 4 kusy , Technický katalog Buderus 2016/1

23 Stavební sada GN z plastu pro Logamax plus GB062/GB172/GB172T/GB162 Pro přívod vzduchu z místnosti a odvod spalin přes vlhku odolávající komín, z plastu, Ø 80 mm, se skládá z: 1 Sací mříž 2 Trubka 500 mm 3 Revizní koleno 87 4 Trubka 1000 mm Základní sada GN z plastu Kouřovod 80 GN ,- Technický katalog Buderus 2016/

24 Příslušenství Trubka DN80, 500 mm, Trubka DN80, 500 mm, plast ,- Trubka DN80,1000 mm, Trubka DN80,2000 mm, Trubka DN80, 1000 mm, plast ,- Trubka DN80, 2000 mm, plast ,- Koleno DN80, 87 Koleno DN80, 87, plast ,- Koleno DN80, 45 Koleno DN80, 45, plast ,- Koleno DN80, 30 Koleno DN80, 30, plast ,- Koleno DN80, 15 Koleno DN80, 15, plast ,- Trubka DN80, Trubka DN80, plast ,- Koleno DN80, 87 Koleno DN80, 87, plast , Technický katalog Buderus 2016/1

25 Stavební sada ÜB-Flex z plastu pro Logamax plus GB072/GB172/GB172T/GB162 Pro odvod spalin flexibilním propojovacím kusem, z plastu, Ø 80 mm Skládá se z: 1 Flexibilní trubka DN 83, 12,5 m (resp. 25 m) Základní sada ÜB-Flex je použitelná pouze se základní sadou GA nebo GA-K 2 Vymezovací držák pro DN 83 (8 kusů) 3 Kroužek pro napojení ukončovací trubky Základní sada ÜB-Flex z plastu Stavební sada ÜB-Flex 12,5m Kouřovod ÜB-Flex DN 83 25m ÜB -Flex -základní sada pro odvod spalin pružnou trubkou DN83 vsazenou do komína, délka 12,5 m, plast, pouze pro sadu GA nebo GA-K, 12,5 m ÜB-Flex 25m -základní sada pro odvod spalin pružnou trubkou DN83 vsazenou do komína, délka 25m, plast, pouze pro sadu GA nebo GA-K , ,- Příslušenství Držák rozpěr. pro trubku DN 80-4ks Rozpěrný držák pro plastové trubky DN80 instalované do komínové šachty, 4 kusy ,- Spojka pro ÜB-flex DN83 Spojovací kus pro napojení 2 flexibilních trubek DN ,- T-kus revizní pro ÜB-Flex T-kus revizní, pro ÜB-Flex, DN ,- Kryt komínové šachty z ušlechtilé oceli Pro flexibilní trubku DN ,- Přechodka ÜBER-FLEX Plastové potrubí DN ,- Technický katalog Buderus 2016/

26 Stavební sada DO z plastu pro Logamax plus GB162 Koncentrické provedení odvodu spalin a přívodu spalovacího vzduchu přes šikmou střechu (převýšení přes střechu 1 m), z plastu /pozink. ocelového u (černě nebo červeně lakováno). Ø (80/125) mm se skládá z: 1 Trubka bez objímky 2 Spojovací kus 3 Dvoudílný pro průchod střechou 4 Upevňovací držák 5 Střešní průchodka, 1000 mm přes střechu Základní sada DO z plastu Stavební sada DO, černá barva Stavební sada DO, červená barva Základní sada kouřovodu DO pro koncentrické provedení odvodu spalin a přívodu spalovacího vzduchu přes šikmou střechu, plast /pozink. ocelového u (černě nebo červeně lakováno), Ø 80/125 mm, barva černá Základní sada kouřovodu DO pro koncentrické provedení odvodu spalin a přívodu spalovacího vzduchu přes šikmou střechu, plast /pozink. ocelového u (černě nebo červeně lakováno), Ø 80/125 mm, barva červená , ,- Příslušenství Průchodka na plochou střechu Nalepovací příruba pro průchod na plochou střechu, výška příruby 120 mm ,- Průchodka na plochou střechu Nalepovací příruba pro průchod na plochou střechu, možnost nastavení sklonu 0-15, výška příruby 120 mm ,- Průchodka přes šikmou střechu S protidešťovým krytem plast, Ø 125 mm pro sklon střechy 5-25, červená barva ,- Průchodka přes šikmou střechu S protidešťovým krytem plast, Ø 125 mm pro sklon střechy 5-25, černá barva ,- Průchodka přes šikmou střechu S protidešťovým krytem plast, Ø 125 mm, pro sklon střechy 25-45, černá barva , Technický katalog Buderus 2016/1

27 Příslušenství Průchodka přes šikmou střechu S protidešťovým krytem plast,?125 mm, pro sklon střechy 25-45, červená barva ,- Průchodka přes šikmou střechu S protidešťovým krytem plast,?125 mm pro sklon střechy 35-55, červená barva ,- Průchodka přes šikmou střechu S protidešťovým krytem plast,?125 mm pro sklon střechy 35-55, černá barva ,- Těsnící průchodka Příruba pro spojení odvodu spalin přes střechu s parotěsnou fólií, DN100 až DN ,- Trubka DN80/125, 500mm, koncentrická Trubka DN80/125,1000 mm, 2000 mm, koncentrická Trubka DN80/125, 2000 mm, koncentrická Trubka DN80/125, 500mm, plast /pozink. ocel ,- Trubka DN80/125, 1000mm, plast /pozink. ocel ,- Trubka DN80/125, 2000 mm, plast /pozink. ocel ,- Koleno DN80/125, 87 Koleno koncentrické DN80/125, 87, plast /pozink. ocel ,- Koleno DN80/125, 45 Koleno koncentrické DN80/125, 45, plast /pozink. ocel ,- Koleno DN80/125, 30 Koleno koncentrické DN80/125, 30, plast /pozink. ocel ,- Koleno DN80/125, 15 Koleno koncentrické DN80/125, 15, plast /pozink. ocel ,- Koleno DN80/125, 87 Koleno koncentrické DN80/125, 87, plast /pozink. ocel ,- Trubka revizní DN 80/125 Koncentrická revizní trubka DN 80/125, plast / pozink. ocel ,- Koncentrické rozšíření DN 80/125 na DN110/160 /oc ,- Technický katalog Buderus 2016/

28 Stavební sada GA-K z plastu pro Logamax plus GB162 Koncentrické provedení odvodu spalin a přívodu spalovacího vzduchu větranou šachtou, z plastu / pozinkovaného ocelového u (bílý lak), Ø 110/160 mm ve vodorovné části, Ø 110 mm v šachtě se skládá z: 1 Koncentrický připojovací kus ke kotli 2 Koncentrická trubka dlouhá 500 mm 3 Krycí clona 4 Koncentrická průchodka zdí s objímkou 5 Koleno 87 s podpěrou a ukládací lištou 6 Redukce Ø 80/110 mm 7 Rozpěrný držák (6 ks) 8 Komínová hlavice 9 Tubka vyústění dlouhá 500 mm, Ø 110 mm Základní sada GA-K z plastu Stavební sada GA-K GA-K - základní sada pro koncentrické provedení odvodu spalin a přívodu spalovacího vzduchu větranou šachtou, plast / pozink. ocelového u (bíle lakováno), Ø 80/125 mm, 60kW , Technický katalog Buderus 2016/1

29 Příslušenství - koncentrické vedení spalin Trubka DN80/125, 500mm, koncentrická Trubka DN80/125,1000 mm, 2000 mm, koncentrická Trubka DN80/125, 500mm, plast /pozink. ocel ,- Trubka DN80/125, 1000mm, plast /pozink. ocel ,- Koleno DN80/125, 87 Koleno koncentrické DN80/125, 87, plast /pozink. ocel ,- Koleno DN80/125, 45 Koleno koncentrické DN80/125, 45, plast /pozink. ocel ,- Koleno DN80/125, 30 Koleno koncentrické DN80/125, 30, plast /pozink. ocel ,- Koleno DN80/125, 15 Koleno koncentrické DN80/125, 15, plast /pozink. ocel ,- Koleno DN80/125, 87 Koleno koncentrické DN80/125, 87, plast /pozink. ocel ,- Trubka revizní DN 80/125 Koncentrická revizní trubka DN 80/125, plast / pozink. ocel ,- Technický katalog Buderus 2016/

30 Příslušenství - šachta Trubka DN110, 500 mm, Trubka DN110, 1000 mm Trubka DN110,2000 mm, Trubka DN110, 500mm, plast, včetně objímky a těsnění ,- Trubka DN110, 1000mm, plast, včetně objímky a těsnění ,- Trubka DN110, 2000mm, plast, včetně objímky a těsnění ,- Koleno DN110, 87 Koleno DN110, 87, plast ,- Koleno DN110, 45 Koleno DN110, 45, plast ,- Koleno DN110, 30 Koleno DN110, 30, plast ,- Koleno DN110, 15 Koleno DN110, 15, plast ,- Trubka DN110, revizní Revizní trubka DN110, plast ,- Držák rozpěr. pro trubku DN110-4ks Rozpěrný držák pro trubku DN110, plast, instalovanou do komínové šachty, 4 kusy ,- Kryt šachty DN110 Kryt komínové šachty GA/GA-K DN110 nerez ocel, s trubkou vyústění, nelze použít ve spojení s trubkou ÜB-Flex , Technický katalog Buderus 2016/1

31 Stavební sada ÜB-Flex z plastu pro Logamax plus GB162 Pro odvod spalin flexibilním propojovacím kusem, z plastu, Ø 110 mm Skládá se z: Základní sada ÜB-Flex lze použít pouze ve spojení se základní stavební 1 Flexibilní trubka DN 83, 12,5 m (resp. 25 m) sadou GA z plastu nebo GA-K z plastu, ne však ve spojení s krytem šachty a trunkou vyústění z nerez oceli 2 Vymezovací držák pro DN 83 (8 kusů) 3 Kroužek pro napojení ukončovací trubky Základní sada ÜB-Flex z plastu Stavební sada ÜB-Flex DN110, 15 m Stavební sada ÜB-Flex DN110, 25 m ÜB -Flex -základní sada pro odvod spalin flexibilním propojovacím kusem, plast,?110 mm, 15 m ÜB -Flex -základní sada pro odvod spalin flexibilním propojovacím kusem, plast,?110 mm, 25 m , ,- Příslušenství Držák rozpěr. pro trubku DN110-4ks Rozpěrný držák pro trubku DN110, plast, instalovanou do komínové šachty, 4 kusy ,- Propojovací kus DN110 Propojovací kus pro 2 flexibilní roury plast, DN ,- T-kus revizní pro ÜB-flex DN110 Kryt komínové šachty z ušlechtilé oceli T-kus revizní, pro ÜB-flex DN ,- Pro flexibilní trubku DN ,- Technický katalog Buderus 2016/

32 Plastové systémy odvodu spalin - kaskádový odvod spalin pro GB162- provoz nezávislý na vzduchu v místnosti Část A Základní stavební sada kaskády RLU DN 110/160 Základní stavební sada kaskády pro odvod spalin, z plastu (), provoz nezávislý na vzduchu v místnosti pro dva kotle Logamax plus s připojovacím potrubím DN80/125 skláda se z: Komponenty ve vodorovné části DN110/160 - Sběrač kaskády, koncentrický s uzávěrem - Sběrač kaskády, koncentrický 1000 m (zkrátitelný) - Koncentrický odvod kondenzátu DN110/160 Část B Rozšiřovací sada kaskáky RLU DN 110/160 Rozšiřovací sada káskády pro odvod spalin, z plastu (), pro další kotel s připojovacím potrubím DN80/125 ve spojení se základní sadou kaskády z plastu () skládá se z: Sběrač kaskády, koncentrický 1000 mm (zkrátitelný) Část C Část D Nutné komponenty pro šachtu DN100, minimální průřez šachty 160 mm x 160 mm nebo průměr 180 mm Komponenty šachty DN110 se skládají z: - Koleno vč. podpěry a upevnění - Kryt šachty, plast - Krycí - Rozpěrný držák, 6ks - Průchodka zdí - Trubka vyústění - Trubka DN110: 0,5 m, 1 m, 2 m Část D Nutné komponenty pro šachtu DN1125, minimální průřez šachty 180 mm x 180 mm nebo průměr 200 mm skládá z: - Koleno s podpěrou - Redukce 110/125 mm - Krycí, rozteč 166 mm, RAL Průchodka zdí DN110 - Kryt šachty DN125, nerez - Rozpěrný držák DN125 (nutný jeden kus na každé dva metry) - Trubka DN125: 0,5 m, 1 m, 2 m Volitelné příslušenství Komponenty ve vodorovné části DN110/160 - Trubka: 0,5 m, 1 m - Koleno 87 s revizním otvorem - Trubka s revizním otvorem - Koleno 87, Technický katalog Buderus 2016/1

33 Rozměry pro kaskádové odkouření pro kotel Logamax plus GB162 Odvod spalin stavební sady kaskády Buderus je systémově certifikován společně s plynovým kotlem Buderus Logamax plus GB162 Varianta 1 Varianta 2 Varianta 1 Varianta 2 Připojení kotle DN80/DN125 DN80/DN125 Sběrač spalin DN110/DN160 DN110/DN160 Svislý odvod spalin DN110 DN125 Rozměry šachty 160 x 160 mm, kruhový 180 mm 180 x 180 mm, kruhový 200 mm Kombinace kotlů GB162 s maximální délkou svislého odvodu - kaskáda 2 kotlů GB m 2-32 m 2-36 m 2-36 m GB m 2-18,5 m 2-34 m 2-31 m GB m 2-13 m 2-27 m 2-25 m GB m 2-8,5 m 2-21 m 2-18 m Kombinace kotlů GB162 s maximální délkou svislého odvodu - kaskáda 3 kotlů GB m 2-31 m 2-36 m 2-36 m GB m m 2-8,5 m GB m 2-3 m Varianta 1: T-kus přímo do kotle, rozestup mezi kotli 1 m, 2 m plus 1 koleno 87 do šachty Varianta 2: s kolenem 87 do sběrače, rozestup mezi kotli 1 m, 2 m plus 1 koleno 87 do šachty Dimenzování platí včetně sběrné trubky za posledním zařízením s délkou L od 2 m, patního kolena s podpěrou v základní sadě šachty a dodatečné odbočky 90. Minimální rozměry šachty: - DN 110: Ø180 mm, 160 mm - DN 125: Ø 200 mm, 180 mm Technický katalog Buderus 2016/

34 Plastové systémy odvodu spalin - kaskádový odvod spalin pro Logamax plus GB162/GB172 Jednotlivé sekce systémů odkouření pro Logamax plus GB162/GB172 Část A Základní stavební sada kaskády pro odvod spalin Základní stavební sada kaskády pro odvod spalin, materiál, pro provoz závislý na vzduchu v místnosti od dvou kotlů Logamax plus Skládá se z: Vodorovný sběrač spalin - 2x sběrná trubka s šikmou odbočkou - 1x trubka, dlouhá 500 mm - 1x koncový kus s odvodem kondenzátu - 1x sifon Připojení ke kotli - 2x nasávací mřížka - 2x revizní koleno 110 mm - 2x trubka 80 mm, délka 250 mm - 2x rozšíření 80/110 mm Část B Rozšiřovací stavební sada kaskády pro odvod spalin Rozšiřovací sada kaskády, materiál, pro další kotel, ve spojení se základní stavební sadou kaskády, materiál Skládá se z: Vodorovný sběrač spalin - 1x sběrná trubka s šikmou odbočkou Připojení ke kotli - 1x nasávací mřížka - 1x revizní koleno 110 mm - 1x trubka 80 mm, délka 250 mm - 1x rozšíření 80/110 mm Část C Stavební sada šachty Stavební sada šachty pro kaskádové odkouření, materiál Skládá se z: - 1x kryt šachty s vyústěním, délka 500 mm - 6x rozpěrný držák - 1x koleno 87 vč. podpěry a upevnění - 1x koncentrická průchodka zdí - 1x krycí Technický katalog Buderus 2016/1

35 Kaskádové odvody spalin pro Logamax plus do 45 kw Základní stavební sada Základní stavební sada DN110 Základní stavební sada DN125 Základní stavební sada DN160 Základní stavební sada DN200 Základní stavební sada DN110 pro kaskádu dvou kotlů každý s výkonem do 50 kw Základní stavební sada DN125 pro kaskádu dvou kotlů každý s výkonem do 50 kw Základní stavební sada DN160 pro kaskádu dvou kotlů každý s výkonem do 50 kw Základní stavební sada DN200 pro kaskádu dvou kotlů každý s výkonem do 50 kw , , , ,- Zaslepovací krytka DN110 -nutná při zapojení kotlů TR3 nebo TR ,- Rozšiřující stavební sady - vždy jedna pro 1 další kotel Rozšiřovací stavební sada DN110 Rozšiřovací stavební sada DN125 Rozšiřovací stavební sada DN160 Rozšiřovací stavební sada DN200 Základní stavební sada DN110 pro další kotel s výkonem do 50 kw Základní stavební sada DN125 pro další kotel s výkonem do 50 kw Základní stavební sada DN160 pro další kotel s výkonem do 50 kw Základní stavební sada DN200 pro další kotel s výkonem do 50 kw , , , ,- Stavební sada šachty Sada šachty DN110 Kouřovod, stavební sada kaskády pro šachtu DN ,- Sada šachty DN125 Kouřovod, stavební sada kaskády pro šachtu DN ,- Sada šachty DN160 Kouřovod, stavební sada kaskády pro šachtu DN ,- Sada šachty DN200 Kouřovod, stavební sada kaskády pro šachtu DN ,- Technický katalog Buderus 2016/

36 Doplňkové díly odkouření Koleno DN110, 15 Koleno DN110, 15, plast ,- Koleno DN110, 30 Koleno DN110, 30, plast ,- Koleno DN110, 45 Koleno DN110, 45, plast ,- Koleno DN110, 87 Koleno DN110, 87, plast ,- Koleno DN125, 15 Koleno DN125, 15, plast ,- Koleno DN125, 30 Koleno DN125, 30, plast ,- Koleno DN125, 45 Koleno DN125, 45, plast ,- Koleno DN125, 87 Koleno DN125, 87, plast ,- Koleno DN160, 15 Koleno DN160, 15, plast ,- Koleno DN160, 30 Koleno DN160, 30, plast ,- Koleno DN160, 45 Koleno DN160, 45, plast ,- Koleno DN160, 87 Koleno DN160, 87, plast ,- Koleno DN200, 30 Koleno DN200, 30, plast , Technický katalog Buderus 2016/1

37 Doplňkové díly odkouření Koleno DN200, 45 Koleno DN200, 45, plast ,- Koleno DN200, 90 Koleno DN200, 90, plast ,- Trubka DN110, revizní Revizní trubka DN110, plast ,- Trubka DN125, revizní Revizní trubka DN125, plast ,- Trubka DN160, revizní Revizní trubka DN160, plast ,- Trubka DN200, revizní Revizní trubka DN200, plast ,- Koleno DN110, revizní 87 Revizní koleno DN110, 87, plast ,- Koleno DN125, 87 Koleno revizní DN125, 87, plast ,- Koleno DN160, 87 Koleno revizní DN160, 87, plast ,- Koleno DN200, 87 Koleno revizní DN200, 87, plast ,- Držák rozpěr.pro trubku DN110 Držák rozpěrný pro trubku DN110 plast, nejméně 1 kus na 2m ,- Držák rozpěr.pro trubku DN125 Držák rozpěr.pro trubku DN160 Držák rozpěrný pro trubku DN125 plast, nejméně 1 kus na 2m Držák rozpěrný pro trubku DN160 plast, nejméně 1 kus na 2m , ,- Držák rozpěr.pro trubku DN160 nerez Držák rozpěrný pro trubku DN160, nejméně 1 kus na 2m, z nerez oceli ,- Držák rozpěr.pro trubku DN200 nerez Držák rozpěrný pro trubku DN200, nejméně 1 kus na 2m, z nerez oceli ,- Technický katalog Buderus 2016/

38 Doplňkové díly odkouření Trubka DN110, 500 mm, Trubka DN110, 1000 mm Trubka DN110,2000 mm, Trubka DN125, 500mm, Trubka DN125, 1000mm, Trubka DN125, 2000mm, Trubka DN160, 500mm, Trubka DN160, 1000mm Trubka DN160, 2000mm, Trubka DN200, 500mm, Trubka DN200, 1000mm, Trubka DN200, 2000mm, Trubka DN110, 500mm, plast, včetně objímky a těsnění ,- Trubka DN110, 1000mm, plast, včetně objímky a těsnění ,- Trubka DN110, 2000mm, plast, včetně objímky a těsnění ,- Trubka DN125, 500mm, plast, včetně objímky a těsnění ,- Trubka DN125, 1000mm, plast, včetně objímky a těsnění ,- Trubka DN125, 2000mm, plast, včetně objímky a těsnění ,- Trubka DN160, 500mm, plast, včetně objímky a těsnění ,- Trubka DN160,1000mm, plast, včetně objímky a těsnění ,- Trubka DN160, 2000mm, plast, včetně objímky a těsnění ,- Trubka DN200, 500mm, plast, včetně objímky a těsnění ,- Trubka DN200, 1000mm, plast, včetně objímky a těsnění ,- Trubka DN200, 2000mm, plast, včetně objímky a těsnění , Technický katalog Buderus 2016/1

39 Rozměry odkouření pro Logamax plus GB162-15/25/35/45 Kombinace zařízení Maximální délka odkouření v (m) Ø v (mm) Pro 2 - kotle v kaskádě GB GB GB T40S GB GB Pro 3 - kotle v kaskádě GB GB GB T40S GB GB Pro 4 - kotle v kaskádě GB GB GB T40S GB GB Podmínka: Je nutné použít přestavbovou sadu na přetlakový provoz (přetlakový KIM) Dimenzování platí včetně sběrné trubky za posledním zařízením s délkou L od 2,5 m, patního kolena s podpěrou v základní sadě šachty a dodatečné odbočky 90. Více dodatečných odboček na požádání - viz. formulář: Výpočet průřezu. Nutné jsou následující minimální rozměry šachty: DN 110: Ø 170mm, 150 mm DN 125: Ø 180 mm, 165 mm DN 160: Ø 220 mm, 200 mm DN 200: Ø 260 mm, 240 mm Stavební sady kaskádového odvodu spalin jsou společně certifikovány s půynovými kondenzačními kotli Logamax plus GB162 Technický katalog Buderus 2016/

40 Plastové systémy odvodu spalin - kaskádový odvod spalin pro Logamax plus GB162-70/85/100 Jednotlivé sekce systémů odkouření pro Logamax plus GB162-70/85/100 Část A Základní stavební sada kaskády pro odvod spalin Základní stavební sada kaskády pro odvod spalin, materiál, pro provoz závislý na vzduchu v místnosti od dvou kotlů Logamax plus Skládá se z: Vodorovný sběrač spalin - 2x sběrná trubka s šikmou odbočkou - 1x trubka, dlouhá 500 mm, materiál - 1x koncový kus s odvodem kondenzátu - 1x sifon Připojení ke kotli bez zpětné klapky - 2x nasávací mřížka - 2x revizní koleno 110 mm - 2x trubka 80 mm, délka 250 mm, materiál Připojení ke kotli se zpětnou klapkou - 2x zpětná klapka DN 160/110-2x nasávací mřížka - 2x čidlo spalin Část B Rozšiřovací stavební sada kaskády pro odvod spalin Rozšiřovací sada kaskády, materiál, pro další kotel, ve spojení se základní stavební sadou kaskády, materiál Skládá se z: Vodorovný sběrač spalin - 1x sběrná trubka s šikmou odbočkou Připojení ke kotli bez zpětné klapky - 1x nasávací mřížka - 1x revizní koleno 110 mm - 1x trubka 80 mm, délka 250 mm, materiál Připojení ke kotli se zpětnou klapkou - 1x zpětná klapka DN 160/110-1x nasávací mřížka - 1x čidlo spalin Část C Stavební sada šachty Stavební sada šachty pro kaskádové odkouření, materiál Skládá se z: - 1x kryt šachty s vyústěním, délka 500 mm - 6x rozpěrný držák - 1x koleno 87 vč. podpěry a upevnění - 1x koncentrická průchodka zdí - 1x krycí Technický katalog Buderus 2016/1

41 Dimenzování odvodu spalin pro Logamax plus GB162-70/85/100 bez spalinových klapek Maximální délka spalinového potrubí při jmenovitém Ø (m) Kombinace zařízení DN160 DN200 DN250 DN315 DN400 2 x 70 kw x 85 kw x 100 kw x 70 kw x 85 kw x 100 kw x 70 kw x 85 kw x 100 kw x 70 kw x 85 kw x 100 kw x 70 kw x 85 kw x 100 kw x 70 kw x 85 kw x 85 kw x 70 kw x 85 kw x 100 kw 7-50 Dimenzování platí včetně sběrné trubky za posledním zařízením s délkou L od max. 2,0 m, patního kolena s podpěrou v základní sadě šachty a dodatečné odbočky od 87. Více dodatečných odboček na požádání - viz. formulář: Výpočet průřezu Nutné jsou následující minimální rozměry šachty. DN 110: Ø 170mm, 150 mm DN 125: Ø 180 mm, 180 mm DN 160: Ø 220 mm, 200 mm DN 200: Ø 260 mm, 250 mm DN 250: Ø 330 mm, 310 mm DN 315: Ø 400 mm, 380 mm Technický katalog Buderus 2016/

42 Kaskádové odvody spalin pro Logamax plus GB162-70/85/100 bez zpětné klapky Základní stavební sada Základní stavební sada DN160 Základní stavební sada DN200 Základní stavební sada DN250 Základní stavební sada DN315 Základní stavební sada DN160 pro kaskádu dvou kotlů každý s výkonem nad 50 kw Základní stavební sada DN200 pro kaskádu dvou kotlů každý s výkonem nad 50 kw Základní stavební sada DN250 pro kaskádu dvou kotlů každý s výkonem nad 50 kw Základní stavební sada DN315 pro kaskádu dvou kotlů každý s výkonem nad 50 kw , , , ,- Rozšiřující stavební sady - vždy jedna pro 1 další kotel Rozšiřovací stavební sada DN200 Rozšiřovací stavební sada DN250 Rozšiřovací stavební sada DN315 Set pro paralelní odkouření RLU Rozšiřovací stavební sada DN200 pro další kotel s výkonem nad 50 kw Rozšiřovací stavební sada DN250 pro další kotel s výkonem nad 50 kw Rozšiřovací stavební sada DN315 pro další kotel s výkonem nad 50 kw DN 110 Set pro paralelní odvod spalin nezávislý na vzduchu z místnosti , , , ,- Zaslepovací krytka DN110 -nutná při zapojení kotlů TR3 nebo TR , Technický katalog Buderus 2016/1

43 Dimenzování spalin pro Logamax plus GB162-70/85/100 se spalinovými klapkami Maximální délka spalinového potrubí při jmenovitém Ø (m) Kombinace zařízení DN110 DN125 DN160 DN200 DN250 DN315 2 x 70 kw x 85 kw x 100 kw x 70 kw x 85 kw x 100 kw x 70 kw x 85 kw x 100 kw x 70 kw 50 5 x 85 kw x 100 kw x 70 kw x 85 kw x 100 kw x 70 kw x 85 kw x 85 kw 50 8 x 70 kw 50 8 x 85 kw 50 8 x 100 kw Dimenzování platí včetně sběrné trubky za posledním zařízením s délkou L od max. 2,0 m, patního kolena s podpěrou v základní sadě šachty a dodatečné odbočky od 87. Více dodatečných odboček na požádání Nutné jsou následující minimální rozměry šachty. Rozměry šachty jsou v souladu s DIN Ø (mm) Délka (mm) DN DN DN DN DN DN Technický katalog Buderus 2016/

44 Kaskádové odvody spalin pro Logamax plus GB162-70/85/100 se spalinovými klapkami Základní stavební sada Základní stavební sada DN125 Základní stavební sada DN160 Základní stavební sada DN200 Základní stavební sada DN250 Základní stavební sada DN315 Základní stavební sada DN125 pro kaskádu dvou kotlů se spalinovými klapkami Základní stavební sada DN160 pro kaskádu dvou kotlů se spalinovými klapkami Základní stavební sada DN200 pro kaskádu dvou kotlů se spalinovými klapkami Základní stavební sada DN250 pro kaskádu dvou kotlů se spalinovými klapkami Základní stavební sada DN315 pro kaskádu dvou kotlů se spalinovými klapkami , , , , ,- Rozšiřující stavební sady - vždy jedna pro 1 další kotel Rozšiřovací stavební sada DN125 Rozšiřovací stavební sada DN160 Rozšiřovací stavební sada DN200 Rozšiřovací stavební sada DN250 Rozšiřovací stavební sada DN315 Rozšiřovací stavební sada DN125 pro další kotel se spalinovou klapkou Rozšiřovací stavební sada DN160 pro další kotel se spalinovou klapkou Rozšiřovací stavební sada DN200 pro další kotel se spalovací klapkou Rozšiřovací stavební sada DN250 pro další kotel se spalovací klapkou Rozšiřovací stavební sada DN315 pro další kotel se spalovací klapkou , , , , ,- Zaslepovací krytka DN110 -nutná při zapojení kotlů TR3 nebo TR , Technický katalog Buderus 2016/1

45 Dimenzování odvodu spalin Logamax plus GB162-70/85/100 se sáním vzduchu z venkovního prostoru - se spalinovými klapkami Maximální délka spalinového potrubí při jmenovitém Ø (m) Kombinace zařízení DN125 DN160 DN200 DN250 DN315 2 x 70 kw x 85 kw x 100 kw x 70 kw x 85 kw x 100 kw x 70 kw x 85 kw x 100 kw - 50 Předpoklady: Horizontální potrubí odvodu spalin 2 m, 1 x koleno 87 mezi posledním kotlem a šachtou Potrubí přívodu vzduchu: 5 m a 3 x koleno 87 za posledním kotlem. Spalinové klapky jsou již zohledněny ve výpočtu Bezpečnostní koeficient: 1,2 Dimenze odvodu spalin je rovna dimezi potrubí pro nasávání vzduchu Nutné jsou následující minimální rozměry šachty. Pro odvod spalin je nutné použít stavební sadu se spalinovými klapkami. Pro přívod vzduchu se používají sady bez spalinových klapek. Dále je pro stranu nasávání nutná sada RLU, viz strana Technický katalog Buderus 2016/

46 Jednotlivé komponenty odvodu spalin pro volnou kombinaci Koleno DN125, 15 Koleno DN125, 15, plast ,- Koleno DN125, 30 Koleno DN125, 30, plast ,- Koleno DN125, 45 Koleno DN125, 45, plast ,- Koleno DN125, 87 Koleno DN125, 87, plast ,- Koleno DN160, 15 Koleno DN160, 15, plast ,- Koleno DN160, 30 Koleno DN160, 30, plast ,- Koleno DN160, 45 Koleno DN160, 45, plast ,- Koleno DN160, 87 Koleno DN160, 87, plast ,- Koleno DN200, 30 Koleno DN200, 30, plast ,- Koleno DN200, 45 Koleno DN200, 45, plast ,- Koleno DN200, 90 Koleno DN200, 90, plast ,- Koleno DN250, 30 Koleno DN250, 30, plast ,- Koleno DN250, 45 Koleno DN250, 45, plast ,- Koleno DN250, 90 Koleno DN250, 90, plast ,- Koleno DN315, 30 Koleno DN315, 30, plast ,- Koleno DN315, 45 Koleno DN315, 45, plast ,- Koleno DN315, 90 Koleno DN315, 90, plast ,- Trubka DN125, revizní Revizní trubka DN125, plast , Technický katalog Buderus 2016/1

47 Jednotlivé komponenty odvodu spalin pro volnou kombinaci Trubka DN160, revizní Revizní trubka DN160, plast ,- Trubka DN200, revizní Revizní trubka DN200, plast ,- Trubka DN250, Trubka DN250, plast ,- Trubka DN315, Trubka DN315, plast ,- Koleno DN125, 87 Koleno revizní DN125, 87, plast ,- Koleno DN160, 87 Koleno revizní DN160, 87, plast ,- Koleno DN200, 87 Koleno revizní DN200, 87, plast ,- Koleno DN250, 87 Koleno revizní DN250, 87, plast ,- Koleno DN315, 87 Koleno revizní DN315, 87, plast ,- Držák rozpěr.pro trubku DN125 Držák rozpěr.pro trubku DN160 Držák rozpěrný pro trubku DN125 plast, nejméně 1 kus na 2m Držák rozpěrný pro trubku DN160 plast, nejméně 1 kus na 2m , ,- Držák rozpěr.pro trubku DN160 nerez Držák rozpěrný pro trubku DN160, nejméně 1 kus na 2m, z nerez oceli ,- Držák rozpěr.pro trubku DN200 nerez Držák rozpěr.pro trubku DN250 nerez Držák rozpěr.pro trubku DN315 nerez Držák rozpěrný pro trubku DN200, nejméně 1 kus na 2m, z nerez oceli Držák rozpěrný pro trubku DN250, nejméně 1 kus na 2m, z nerez oceli Držák rozpěrný pro trubku DN315, nejméně 1 kus na 2m, z nerez oceli , , ,- Trubka DN125, 500mm, Trubka DN125, 1000mm, Trubka DN125, 2000mm, Trubka DN160, 500mm, Trubka DN160, 1000mm Trubka DN160, 2000mm, Trubka DN200, 500mm, Trubka DN200, 1000mm, Trubka DN200, 2000mm, Trubka DN250, 500mm, Trubka DN125, 500mm, plast, včetně objímky a těsnění ,- Trubka DN125, 1000mm, plast, včetně objímky a těsnění ,- Trubka DN125, 2000mm, plast, včetně objímky a těsnění ,- Trubka DN160, 500mm, plast, včetně objímky a těsnění ,- Trubka DN160,1000mm, plast, včetně objímky a těsnění ,- Trubka DN160, 2000mm, plast, včetně objímky a těsnění ,- Trubka DN200, 500mm, plast, včetně objímky a těsnění ,- Trubka DN200, 1000mm, plast, včetně objímky a těsnění ,- Trubka DN200, 2000mm, plast, včetně objímky a těsnění ,- Trubka DN250, 500mm, plast, včetně objímky a těsnění ,- Technický katalog Buderus 2016/
