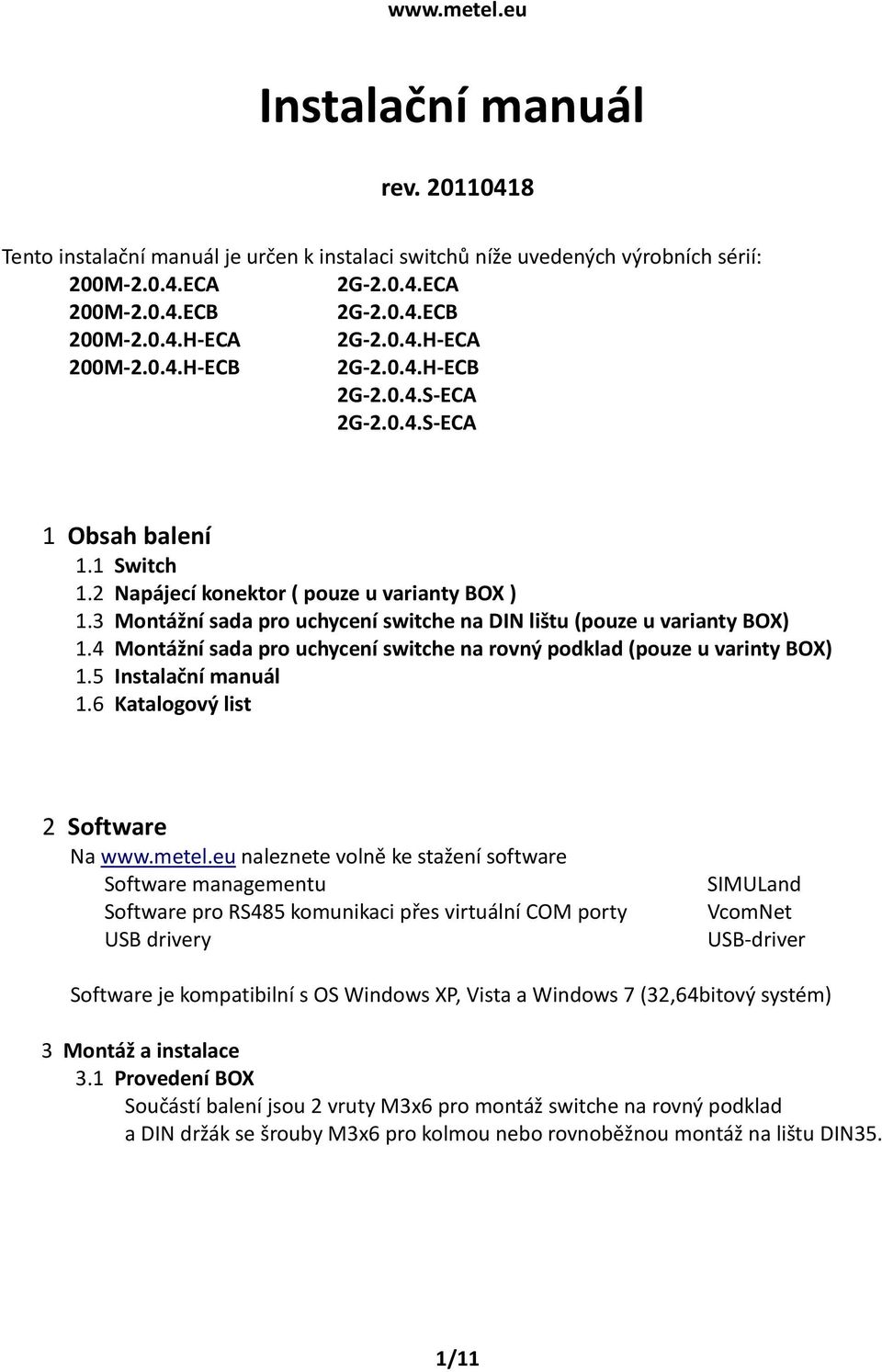

1 Instalační manuál rev Tento instalační manuál je určen k instalaci switchů níže uvedených výrobních sérií: 200M ECA 2G ECA 200M ECB 2G ECB 200M H-ECA 2G H-ECA 200M H-ECB 2G H-ECB 2G S-ECA 2G S-ECA 1 Obsah balení 1.1 Switch 1.2 Napájecí konektor ( pouze u varianty BOX ) 1.3 Montážní sada pro uchycení switche na DIN lištu (pouze u varianty BOX) 1.4 Montážní sada pro uchycení switche na rovný podklad (pouze u varinty BOX) 1.5 Instalační manuál 1.6 Katalogový list 2 Software Na naleznete volně ke stažení software Software managementu Software pro RS485 komunikaci přes virtuální COM porty USB drivery SIMULand VcomNet USB-driver Software je kompatibilní s OS Windows XP, Vista a Windows 7 (32,64bitový systém) 3 Montáž a instalace 3.1 Provedení BOX Součástí balení jsou 2 vruty M3x6 pro montáž switche na rovný podklad a DIN držák se šrouby M3x6 pro kolmou nebo rovnoběžnou montáž na lištu DIN35. 1/11

3 Montážní sada pro uchycení switche na DIN lištu (pouze u varianty BOX) 1.4 Montážní sada pro uchycení switche na rovný podklad (pouze u varinty BOX) 1.5 Instalační manuál 1.

2 2/11

3 4 Připojení napájení 4.1 Provedení BOX Pro aplikace bez použití PoE doporučujeme použít jako zdroj napájecího napětí zdroje z níže uvedené tabulky. Typ Maximální výkon Operační teplota SU-230/4870H 70W -40 C C SUP W -25 C C TRF-2410T 10W -40 C C TRF-2410T-IP55 10W -40 C C TRF-2410T-IP55H 10W -40 C C QS W -25 C C Napájení připojte do svorek dle obrázků níže Propojení napájecího zdroje a switche proveďte pomocí dvou vodičů o průřezu 1-1,5 mm² (lanko). Před připojením vodičů do konektoru (svorkovnice) zdroje či switche je vhodné konce vodičů opatřit buď lisovací dutinkou nebo pocínovat V případě potřeby zálohování napájecího napětí použijte vstup pro redundantní napájení(viz obrázek zcela vpravo). VDC VAC REDUNDANTNÍ NAPÁJENÍ GND(PE) VDC VAC VAC GND(PE) PoE VDC Pro aplikace s použitím PoE doporučujeme použít jako zdroj napájecího napětí zdroje z níže uvedené tabulky. Typ Maximální výkon Operační teplota SU-230/4870H 70W -40 C C SUP W -25 C C QS W -25 C C Napájení připojte do svorek dle obrázků níže V případě potřeby zálohování napájecího napětí použijte vstup pro redundantní napájení(viz obrázek zcela vpravo). VDC VAC REDUNDANTNÍ NAPÁJENÍ GND(PE) PoE VDC VAC VAC GND(PE) PoE VDC 3/11

481 240W -25 C...+70 C 4.1.2 Napájení připojte do svorek dle obrázků níže. 4.1.3 Propojení napájecího zdroje a switche proveďte pomocí dvou vodičů o průřezu 1-1,5 mm² (lanko).

4 4.1.8 Při použití v zabezpečovacích systémech připojte switch ke zdroji splňujícímu požadavky normy ČSN EN ed.2. Připojení proveďte dle obrázku níže. 5 Uzemnění přepěťových ochran 5.1 Modifikace BOX Switch uzemněte Odpor uzemnění by měl být být maximálně 10 Ω Od očka k uzemnění doporučujeme pokračovat vodičem o průřezu minimálně 4mm Při větším zemním odporu se snižuje účinnost přepěťových ochran Délka uzemnění musí být co nejkratší. 5.2 Připojte Fast Ethernet porty Pro propojení použijte RJ45 konektory nakrimpované na kabely UTP Cat5e Opláštění UTP kabelu musí odpovídat prostředí v němž je kabel instalován Tyto porty mohou být použity i ve venkovním prostředí bez dodatečných přepěťových ochran. 5.3 Připojte Gigabit ethernet porty Pro propojení použijte RJ45 konektory na stíněné kabely FTP Cat6 nebo Cat6a Opláštění FTP kabelu musí odpovídat prostředí v němž je kabel instalován Tyto porty mohou být použity ve venkovním prostředí bez dodatečných přepěťových ochran pouze na krátké vzdálenosti do 10m, tj. například v rámci jednoho sloupu apod. V případě delších vedení je nutné na vstup instalovat doplňkové přepěťové ochrany. 4/11

5.1.5 Délka uzemnění musí být co nejkratší. 5.2 Připojte Fast Ethernet porty 5.2.1 Pro propojení použijte RJ45 konektory nakrimpované na kabely UTP Cat5e. 5.2.2 Opláštění UTP kabelu musí odpovídat prostředí v němž je kabel instalován.

5 6 Připojení optických portů 6.1 Switche jsou osazeny lasery třídy 1 a vlnovými délkami 1310 a 1550nm. POZOR lasery mohou poškodit Váš zrak! Z tohoto důvodu se v žádném případě nedívejte do optických konektorů. Při práci doporučujeme používat ochranné brýle pohlcující laserové záření. 6.2 Při propojování optických portů je nutné je smyčkovat, tj. propojovat P6 z P7, P6 z P7 atd. Viz obrázek níže. 6.3 Před propojením celého optického kruhu musí být nastaven MASTER. Viz bod Správné propojení je signalizováno rozsvícení zelené LED u portu. 6.5 Aktivita portu je signalizována blikáním LED ACT u portu. 6.6 Maximální vzdálenost mezi porty nesmí překročit vzdálenosti a útlum uvedený v tabulce níže. Vlákno Výkon [dbm] Citlivost [dbm] Vzdálenost [km] 200M MM ( /125μm) M SM (9/125 μm) M. H SM (9/125 μm) G MM ( /125μm) G SM (9/125 μm) G.H SM (9/125 μm) G.S SM (9/125 μm) Parametr Hodnota Jednotka Poznámka Vlnová délka PORT 6: Tx 1310 / Rx 1550nm nm Neviditelné záření Bezpečnost PORT 7: Tx 1550 / Rx 1310nm nm Neviditelné záření POZOR: převodníky obsahují laserové zdroje třídy 1 dle EN Topologie 7.1 Topologie bod-bod a sběrnice Switche podporují zapojení v topologii bod-bod i optická sběrnice. V tomto zapojení jsou switche plně funkční už v defaultním nastavení a prioritou SLAVE. 7.2 Topologie optický kruh Switche podporují zapojení v topologii optický kruh. V tomto zapojení je nutné před spojením optického kruhu nastavit na všech switchích ID kruhu a na jednom switchi prioritu MASTER. V případě existence více kruhů na LAN je nutné nastavit unikátní ID pro každý kruh. Podrobnosti nastavení jsou uvedeny dále a v nápovědě software managementu SIMULand. 5/11

2 Při propojování optických portů je nutné je smyčkovat, tj. propojovat P6 z P7, P6 z P7 atd. Viz obrázek níže. 6.3 Před propojením celého optického kruhu musí být nastaven MASTER. Viz bod 8. 6.4 Správné propojení je signalizováno rozsvícení zelené LED u portu.

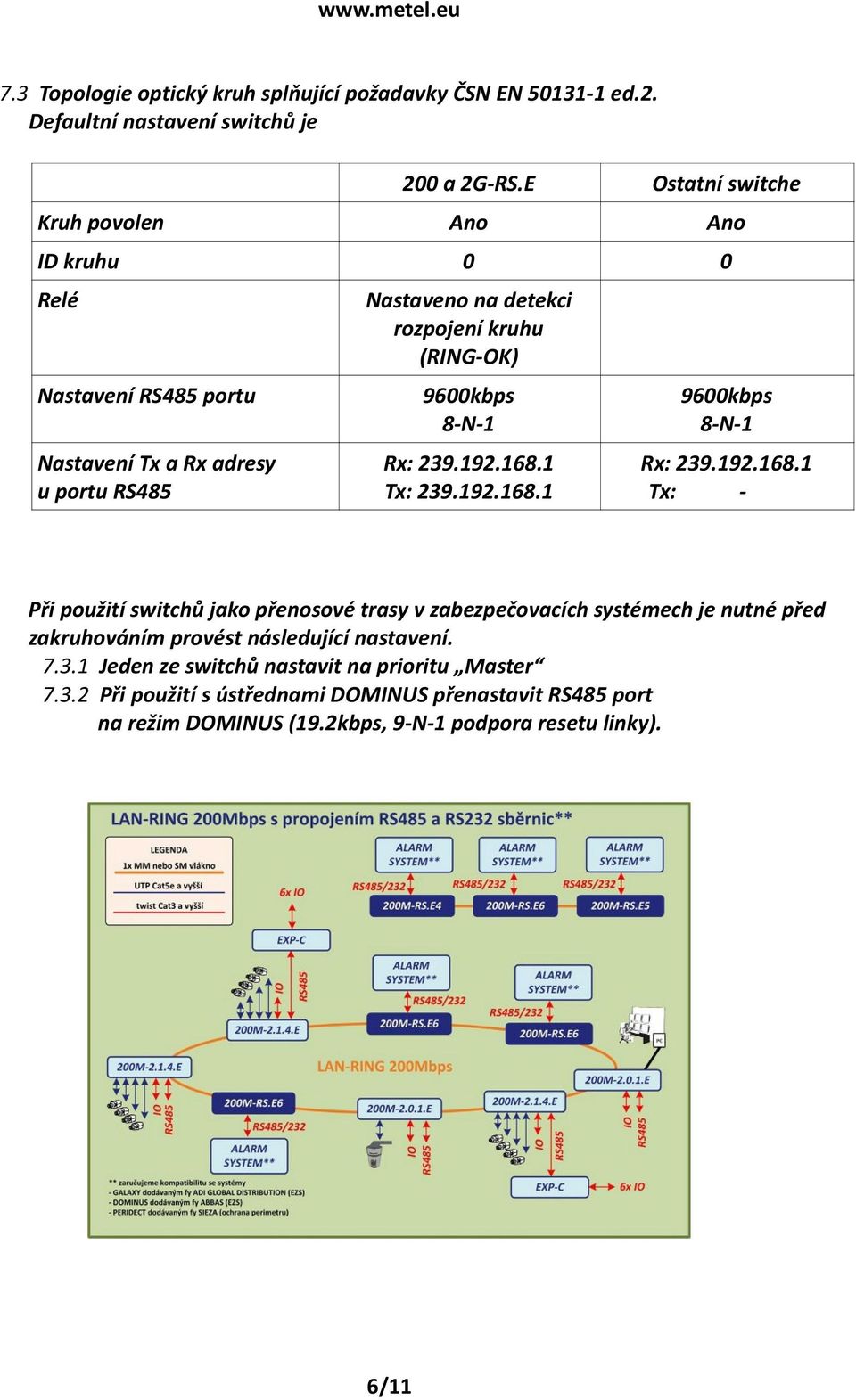

6 7.3 Topologie optický kruh splňující požadavky ČSN EN ed.2. Defaultní nastavení switchů je 200 a 2G-RS.E Ostatní switche Kruh povolen Ano Ano ID kruhu 0 0 Relé Nastavení RS485 portu Nastavení Tx a Rx adresy u portu RS485 Nastaveno na detekci rozpojení kruhu (RING-OK) 9600kbps 8-N-1 Rx: Tx: kbps 8-N-1 Rx: Tx: - Při použití switchů jako přenosové trasy v zabezpečovacích systémech je nutné před zakruhováním provést následující nastavení Jeden ze switchů nastavit na prioritu Master Při použití s ústřednami DOMINUS přenastavit RS485 port na režim DOMINUS (19.2kbps, 9-N-1 podpora resetu linky). 6/11

9600kbps 8-N-1 Rx: 239.192.168.1 Tx: 239.192.168.1 9600kbps 8-N-1 Rx: 239.192.168.1 Tx: - Při použití switchů jako přenosové trasy v zabezpečovacích systémech je nutné před zakruhováním provést následující nastavení.

7.3.3 V případě propojení switchů 2G a 200M-RS.E se switchi obsahujícími Ethernet doporučujeme nastavit filtrování paketů na základě zdrojových MAC adres.

7 7.3.3 V případě propojení switchů 2G a 200M-RS.E se switchi obsahujícími Ethernet doporučujeme nastavit filtrování paketů na základě zdrojových MAC adres. Filtrování zajistí bezpečné oddělení od okolní sítě. 8 Nastavení parametrů switche 8.1 Nastavení IP adresy, masky a Gateway Switche mají z výroby nastavenu masku sítě a následující IP adresy 200M-RS.E x 2G-RS.E x 200M-RS.E x 2G-RS.E x 200M-RS.E x 2G-RS.E x 200M E x 2G E x 200M E x 2G E x 200M ECA x 2G E x 200M ECB x 2G E x 2G E x x odpovídá poslednímu číslu MAC adresy Změňte nastavení IP adres a masky dle místních požadavků. Viz obrázek níže Spusťte aplikaci SIMULand (viz stránky Vyberte nástroj Projekt/Najdi zařízení. Při vyhledávání zařízení na síti je nutné mít na počítači nastaven shodný rozsah IP adres, tj. 10.xxx.xxx.xxx, a masku V případě, že se nepodařilo vyhledat zařízení připojená do sítě, zkontrolujte nastavení Firewallu. Vytvořte nové pravidlo pro SIMULand nebo Firewall dočasně vypněte Vyberte nástroj Projekt/Najdi zařízení. (Vzdálený managment) 7/11

255.255.0 a následující IP adresy 200M-RS.E4 10.19.0.x 2G-RS.E4 10.16.0.x 200M-RS.E5 10.20.0.x 2G-RS.E5 10.17.0.x 200M-RS.E6 10.21.0.x 2G-RS.E6 10.18.0.x 200M-2.0.1.E 10.22.0.x 2G-2.0.1.E 10.23.0.x 200M-2.1.4.E 10.9.0.x 2G-2.1.4.E 10.10.0.x 200M-2.0.4.ECA 10.

8.1.5 Nalezená zařízení vložte na pracovní plochu. 8.1.6 Označte levým tlačítkem switch a pravým otevřete nabídku Konfigurace/Online. 8.1.7 Vyplňte defaultní heslo metel 8.

8 8.1.5 Nalezená zařízení vložte na pracovní plochu Označte levým tlačítkem switch a pravým otevřete nabídku Konfigurace/Online Vyplňte defaultní heslo metel V záložce IP nastavte požadovanou IP adresu, masku a gateway. Nově nastavené údaje uložte kliknutím na OK nebo Apply. 8/11

8.2 Lokální managment 8.2.1 Propojte zařízení s počítačem pomocí kabelu USB-A-B (není součástí balení) 8.2.2 Nainstalujte driver ke stažení www.metel.eu (at32uc3xxx_cdc.inf) 8.2.3 Ve správci zařízení si ověřte přiřazení portu 8.

9 8.2 Lokální managment Propojte zařízení s počítačem pomocí kabelu USB-A-B (není součástí balení) Nainstalujte driver ke stažení (at32uc3xxx_cdc.inf) Ve správci zařízení si ověřte přiřazení portu Spusťte Simuland ke stažení V Menu zvolte Nástroje a USB zařízení Vyberte port přiřazený systémem a stiskněte tlačítko Konfigurace Zadejte heslo - defaultně metel Dále pokračujte viz. Vzdálený managment (9.1.8) 9/11

metel.eu 8.2.5 V Menu zvolte Nástroje a USB zařízení 8.2.6 Vyberte port přiřazený systémem a stiskněte tlačítko Konfigurace 8.

8.3 Nastavení důležitá pro správnou funkci kruhu - dříve než se optický kruh propojí! 8.3.1 Pro správné fungování kruhu musí mít - všechny switche připojené do kruhu musí mít kruh povolen Enabled -

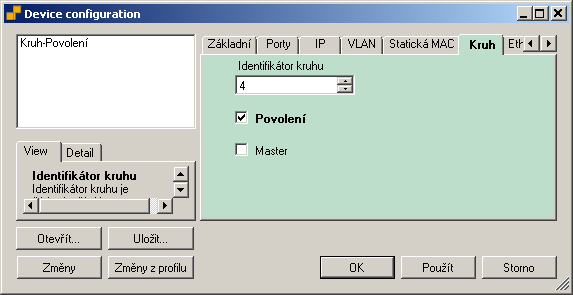

10 8.3 Nastavení důležitá pro správnou funkci kruhu - dříve než se optický kruh propojí! Pro správné fungování kruhu musí mít - všechny switche připojené do kruhu musí mít kruh povolen Enabled - jeden ze switchů připojených do kruhu musí být nastaven jako master Master - všechny switche musí mít nastaveno stejné číslo kruhu Ring ID V aplikacích s více optickými kruhy musí mít každý kruh (switche zapojené do kruhu) nastaveno unikátní RING ID Identifikátor kruhu (viz. menu Kruh). 10/11

nastaven jako master Master - všechny switche musí mít nastaveno stejné číslo kruhu Ring ID 8.3.

11 8.4 Nastavení signalizace poruchy nebo sabotáže na optickém kruhu Při rozpojení optického kruhu (porucha nebo sabotáž) dojde do 30ms k přesměrování komunikace přičemž změnu stavu kruhu (z loop na backup ) lze namapovat na relé výstup na každém switchi Stav výstupu relé v závislosti na poruše nebo sabotáži: Bezalarmový stav (pod napětím a spojen optický kruh) Alarmový stav (rozpojen optický kruh nebo výpadek napájení) Další informace naleznete v nápovědě aplikace SIMULand. 11/11
