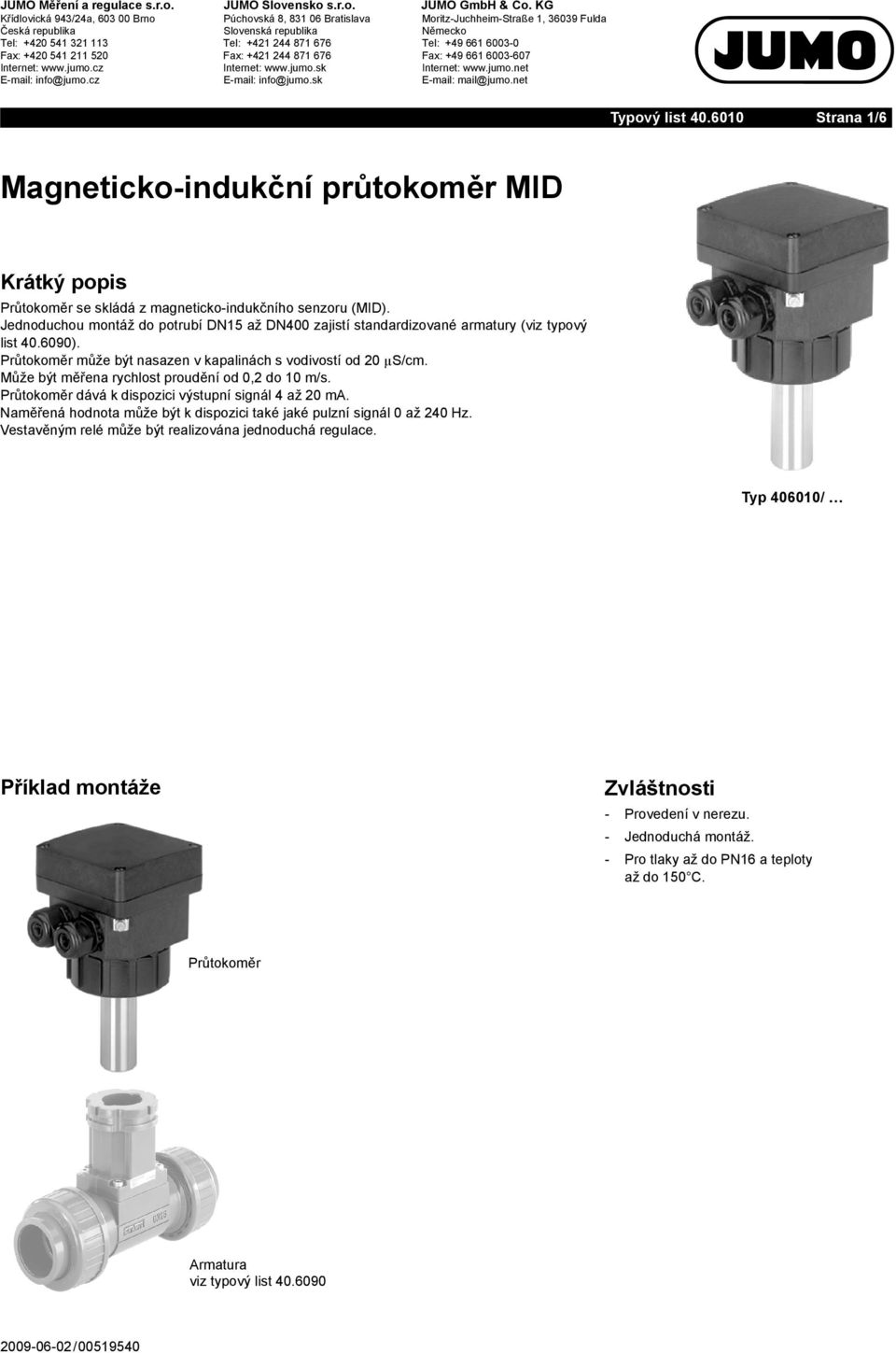

1 Strana 1/6 Magneticko-indukční průtokoměr MID Krátký popis Průtokoměr se skládá z magneticko-indukčního senzoru (MID). Jednoduchou montáž do potrubí DN15 až DN400 zajistí standardizované armatury (viz typový list ). Průtokoměr může být nasazen v kapalinách s vodivostí od 20 µs/cm. Může být měřena rychlost proudění od 0,2 do 10 m/s. Průtokoměr dává k dispozici výstupní signál 4 až 20 ma. Naměřená hodnota může být k dispozici také jaké pulzní signál 0 až 240 Hz. Vestavěným relé může být realizována jednoduchá regulace. Typ / Příklad montáže Zvláštnosti - Provedení v nerezu. - Jednoduchá montáž. - Pro tlaky až do PN16 a teploty až do 150 C. Průtokoměr Armatura viz typový list /

Může být měřena rychlost proudění od 0,2 do 10 m/s. Průtokoměr dává k dispozici výstupní signál 4 až 20 ma.

2 Strana 2/6 Technická data Podmínky nasazení Měřené médium voda nebo jiné vodivé kapaliny nejnižší vodivost: 20 µs/cm Teplota média ve spojení s PVC-armaturou: 0 až +50 C ve spojení s PE-armaturou: 0 až +70 C ve spojení s armaturou z nerezu: 0 až +150 C Teplota okolí -10 až +60 C provozní teplota -20 až +60 C skladovací teplota Průměr potrubí pro průměry DN15 až DN 400. pouze ve spojení s armaturami podle typového listu Systémový tlak ve spojení s PVC nebo PE armaturou P [bar] PVC (PN 10) PE (PN 10) Minimální vzdálenosti přívodu a odvodu Relativní vlhkost Ochranné krytí viz obrázek na straně 5 < 80%, ne kondenzovaná IP65 EMC EN , EN Bezpečnost EN Vibrace EN Otřesy EN Měřicí rozsah Rychlost proudění Přesnost (při rychlosti proudění od 1 až 10 m/s a teplotě média v rozsahu od -15 až 70 C) Linearita Opakovatelnost Materiály Kryt, víko, matka Šrouby, těsnění, kabelové průchodky Části ve styku s měřeným médiem 0,2 až 10 m/s se standardním K-faktorem: ± 4% z měřené hodnoty po "Teach in": ± 2% z měřené hodnoty ± 1% z měřené hodnoty + 0,1% z konce měř. rozsahu ± 0,25% z měřené hodnoty PPA Snímač: nerez, EPDM, PA Armatura: PVC nebo PE nerez /316L, FKM, PEEK T [ C]

pouze ve spojení s armaturami podle typového listu 40.6090.

3 ON JUMO Měření a regulace s.r.o. JUMO Slovensko s.r.o. JUMO GmbH & Co. KG Strana 3/6 Elektrická data Napájecí napětí Proudový odběr DC V, ochrana proti přepólování 220 ma Výstup proud: ma, třívodič odpor smyčky: max Ω při 36 V DC resp. max. 330 Ω při 18 V DC pulzní výstup: Hz taktovací poměr: 50%, 100 ma, ochrana proti zkratu a přepólování relé: 3 A, 250 VAC, přepínací kontakt alarm: překročení koncové hodnoty škálování: 22 ma resp. 256 Hz porucha přístroje: 22 ma resp. 0 Hz Relé M20 x 1,5 Kabelové průchodky M20 x 1,5 Svorkovnice pro vodiče do průřezu 0,75 mm 2 Elektrické připojení Připojení Napájecí napětí DC 11,5 36 V Výstup 4 20 ma, třívodič Výstup pulsní výstup Pozice 2 L+ 3 L- 1 L+ 3 L- 5 Pls+ 6 Pls- max Ω při 36 V DC max Ω při 18 V DC Vyrovnání potenciálů PE 4 Stínění 4 Relé NC C NO Pozice svorek (1) Připojovací svorkovnice (2) Zelená LED (8) (1) (3) Červená LED (4) Bargraf (5) DIP-spínače pro konfiguraci V+ V- PE Pls+ Pls- (6) Tlačítko (7) Svorkovnice pro relé (8) Spínač: zdroj (7) C NO NC (2) (3) (4) (6) (5)

.. 240 Hz taktovací poměr: 50%, 100 ma, ochrana proti zkratu a přepólování relé: 3 A, 250 VAC, přepínací kontakt alarm: překročení koncové hodnoty škálování: 22 ma resp.

4 Strana 4/6 Rozměry 115 L H M20 x 1.5 Průměr potrubí DN 15 L H vestavěné v T-armatuře Průměr potrubí DN L H vestavěné v nátrubku Upozornění: vhodné armatury naleznete v typovém listu

vestavěné v nátrubku 20 166 80 193 25 166 100 200 162 32 169 125 235 40 173 150

Strana 5/6 Montáž Montáž Pro přesné měření průtoku musí být průtokoměry typu 406010 instalovány ve svislé nebo vodorovné poloze.

5 Strana 5/6 Montáž Montáž Pro přesné měření průtoku musí být průtokoměry typu instalovány ve svislé nebo vodorovné poloze. Minimální vzdálenost přívodu a odvodu Aby se proudění v potrubí zklidnilo, musí být dodrženy minimální vzdálenosti přívodního a odvodního potrubí. Pro zvýšení přesnosti může být tato vyrovnávací trasa prodloužena. Další informace viz EN ISO Směr proudění je zleva doprava. DN = jmenovitá světlost potrubí. 50xDN 5xDN regulační ventil 20 xdn 5xDN 1 x 90 koleno nebo T-kus 40xDN 5xDN 18xDN 5xDN 2 x 90 koleno rozšíření prostorové 25xDN 5xDN 15xDN 5xDN Upozornění: 45 - vestavná poloha Doporučujeme, instalovat převodník průtoku v 45 úhlech ke středové ose potrubí! Tím je minimalizován vliv usazenin na elektrodu a vliv chyby měření v důsledku vzduchových bublin. 2 x 90 koleno redukce 45 45

Pro zvýšení přesnosti může být tato vyrovnávací trasa prodloužena. Další informace viz EN ISO 5167-1. Směr proudění je zleva doprava. DN = jmenovitá světlost potrubí.

6 Strana 6/6 Objednávací údaje: Magneticko-indukční průtokoměr MID (1) Základní typ průtokoměr MID (2) Doplnění základního typu 001 krátký snímač (pro armatury DN 15 až DN 50) 002 dlouhý snímač (pro armatury DN 65 až DN 400) (3) Výstup ma, třívodič (4) Elektrické připojení 82 kabelové průchodky (5) Typové doplňky 000 žádné (1) (2) (3) (4) (5) Objednávkový klíč / - - / Příklad objednávky / / 000
