Vírovýprůtokoměr. QUICKSTART-návodnauvedenídoprovozu

Rozměr: px
Začít zobrazení ze stránky:

Download "Vírovýprůtokoměr. QUICKSTART-návodnauvedenídoprovozu"

Transkript

1 SITRANSFX300 Vírovýprůtokoměr QUICKSTART-návodnauvedenídoprovozu

2 Všeobecné podmínky Vírové průtokoměry jsou uzpůsobeny pro měření průtoku plynů, par a kapalin. Průtokoměry SITRANS FX300 jsou vhodné pro měření: čisté kapaliny s nízkou viskozitou (< 10 cp) uhlovodíky s nízkou viskozitou (< 10 cp) voda chemikálie s nízkou korozní agresivitou sytá pára přehřátá pára (včetně CIP a SIP aplikací) průmyslové plyny Rychlost proudění měřeného média: 0.3 až 9.0 m/s pro kapaliny 3.0 až 80 m/s pro plyny a páry Pro správnou funkci průtokoměru eliminujte případné vodní rázy a kavitace. VAROVÁNÍ! Odpovědnost za přiměřené použití přístroje nese zákazník. Výrobce neručí za závady způsobené nesprávným používáním. Záruky se nevztahují na závady způsobené nesprávnou montáží a provozováním. Nepoužívejte průtokoměry pro abrazivní nebo vysoce viskózní média > 10 cp. UPOZORNĚNÍ! Průtokoměr může být instalován, provozován a servisován pouze řádně proškolenou a kompetentní obsluhou.

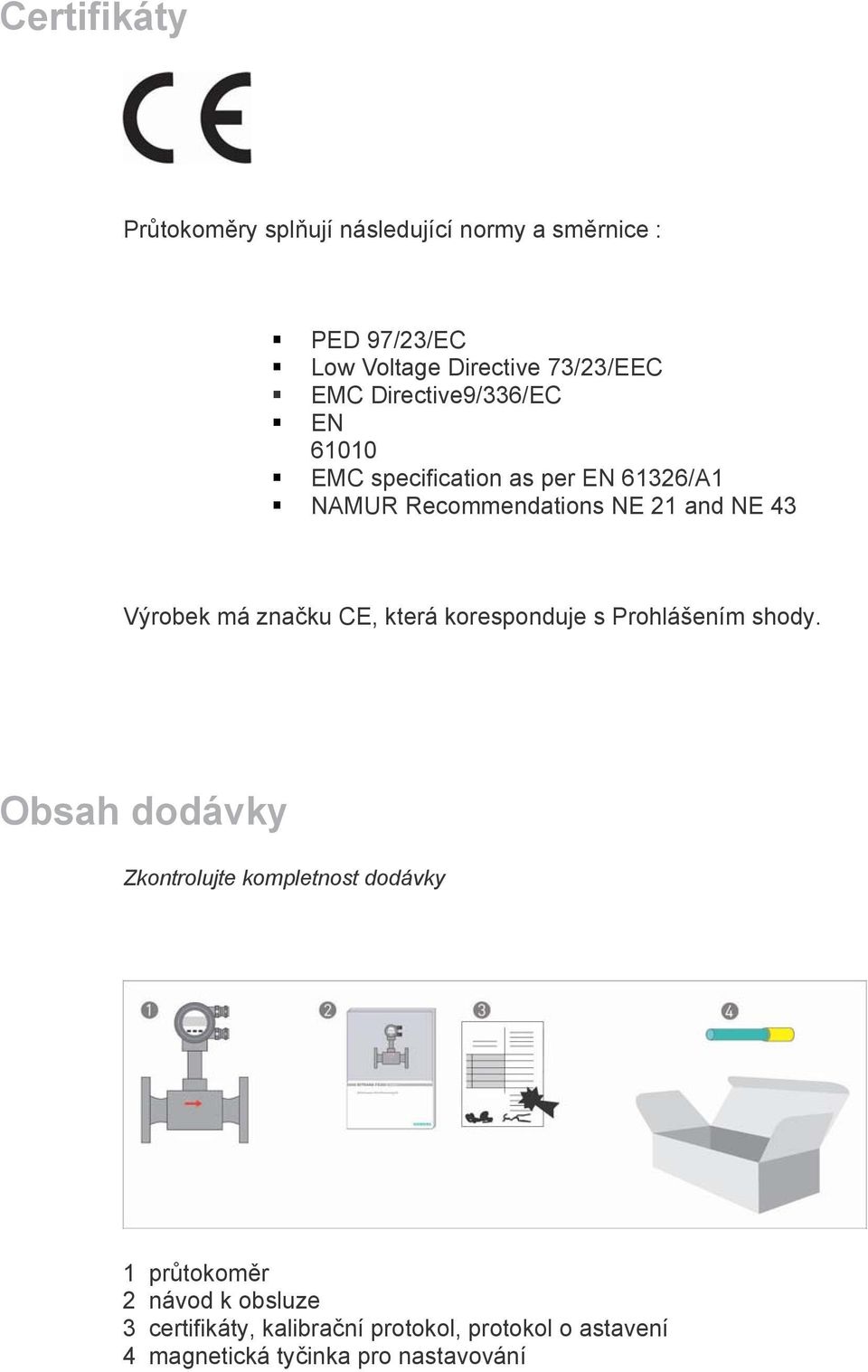

3 Certifikáty Průtokoměry splňují následující normy a směrnice : PED 97/23/EC Low Voltage Directive 73/23/EEC EMC Directive9/336/EC EN EMC specification as per EN 61326/A1 NAMUR Recommendations NE 21 and NE 43 Výrobek má značku CE, která koresponduje s Prohlášením shody. Obsah dodávky Zkontrolujte kompletnost dodávky 1 průtokoměr 2 návod k obsluze 3 certifikáty, kalibrační protokol, protokol o astavení 4 magnetická tyčinka pro nastavování

4 Provedení s přírubami 1 verze s teplotním senzorem 2 verze s teplotním a tlakovým senzorem 3 verze s teplotním a tlakovým senzorem a uzavíracím ventilem Bezpřírubové provedení 1 verze s teplotním senzorem 2 verze s teplotním a tlakovým senzorem 3 verze s teplotním a tlakovým senzorem a uzavíracím ventilem

5 Popis průtokoměru 1 převodník 2 kabelová vývodka 3 tlakový senzor (dle provedení) 4 uzavírací ventil (dle provedení) 5 sensor 6 středící kroužek Pokyny pro přepravu a manipulaci

6 Podmínky pro instalaci 1 Max. teplota média viz. katalogový list 2 Max. teplota okolí a skladovací teplota teplota okolí: Ex provedení C, provedení do prostředí BNV C skladovací teplota : C ( F) 3 chraňte přístroj před přímým slunečním zářením

7 Měření kapalin Nevhodná instalace UPOZORNĚNÍ Neinstalujte přístroj v nejvyšším bodě potrubí (1), může dojít ke kumulaci plynových bublin (2). UPOZORNĚNÍ Neumisťujte průtokoměr do klesajícího potrubí (3) nebo před volný výtok z potrubí (4), může dojít k nedostatečnému zaplnění průřezu potrubí

8 Doporučená instalace UPOZORNĚNÍ Je nutné dodržet doporučené uklidňovací délky před a za průtokoměrem. Měření plynů a par Nevhodná instalace Neumisťujte průtokoměr do shybky (1), může dojít k usazování kondenzátu (2)

9 Instalace s regulační armaturou 1 Doporučená uklidňovací délka mezi průtokoměrem a regulační armaturou 5 DN 2 Umístění průtokoměru za regulační armaturou není vhodné Doporučené umístětní přístroje

10 Natočení převodníku UPOZORNĚNÍ Veškeré práce s el. zařízením smí provádět pouze proškolený personál a při práci je nutné dodržovat všechny bezpečnostní normy a předpisy. vypněte napájení přístroje povolte 4 šrouby (1) na spodní straně převodníku nadzvedněte pouzdro a natočte jej do požadované polohy (vždy po 90 ) šrouby znovu pevně utáhněte Natočení displeje Displej lze otáčet o 90 nebo 180 dle umístění průtokoměru. vypněte napájení průtokoměru. odšroubujte kryt displeje (1) opatrně nadzvedněte displej (2) a natočte ho do požadované polohy (3) zatlačte displej zpět (4) našroubujte kryt displeje (5)

11 Tepelná izolace přístroje 1 Max. výška izolace 2 Max. tloušťka izolace 3 Izolace Uklidňovací délky Minimální uklidňovací délky před průtokoměrem 1 rovný úsek před průtokoměrem (pokud není tok média narušen) 20 DN 2 při použití regulační armatury 50 DN 3 při redukci potrubí 20 DN

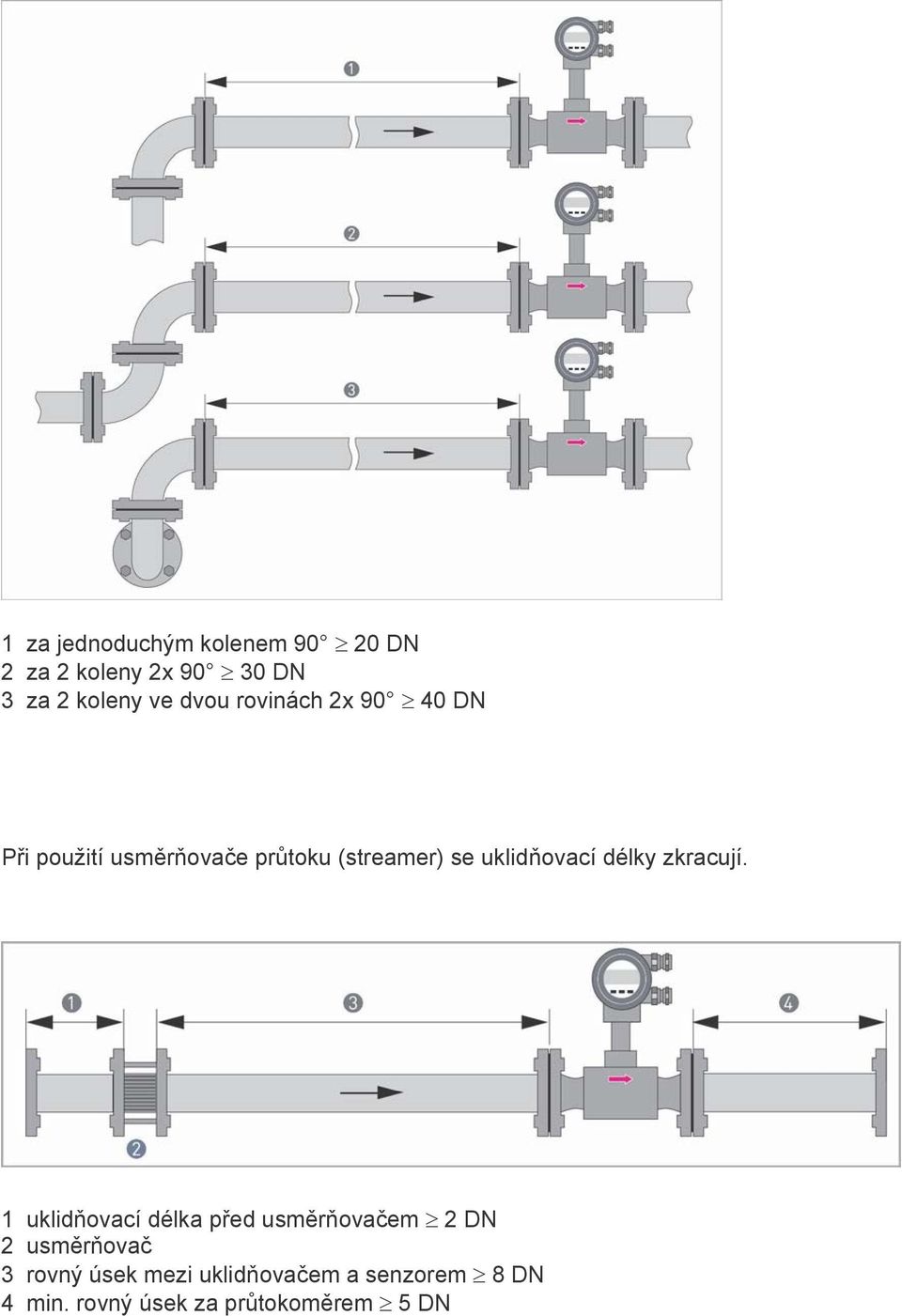

12 1 za jednoduchým kolenem DN 2 za 2 koleny 2x DN 3 za 2 koleny ve dvou rovinách 2x DN Při použití usměrňovače průtoku (streamer) se uklidňovací délky zkracují. 1 uklidňovací délka před usměrňovačem 2 DN 2 usměrňovač 3 rovný úsek mezi uklidňovačem a senzorem 8 DN 4 min. rovný úsek za průtokoměrem 5 DN

13 Minimální uklidňovací délky za průtokoměrem 1 před rozšířením potrubí, koleny, regulačními armaturami atd. 5 DN 2 před návarky pro snímače tlaku a teploty 5 6 DN Pokyny pro montáž průtokoměru Ujistěte se, že příruby potrubí jsou souosé a vzájemně rovnoběžné. Při montáži do potrubí je nutno použít šrouby nebo svorníky vyhovující požadovanému talku a teplotě v potrubí. Ujistěte se, že senzor je namontován dle požadovaného směru proudění média (viz. symbol na senzoru). 1 vestavná délka průtokoměru + tloušťka těsnění

14 UPOZORNĚNÍ Vnitřní průměr připojovací příruby potrubí průtokoměru a těsnění musí být shodné. Těsnění nesmí zasahovat do vnitřního průřezu potrubí. 1 vnitřní průměr potrubí 2 vnitřní průměr těsnění 3 vnitřní průměr průtokoměru Instalace bezpřírubového průtokoměru (sandwich)

15 Pokyny pro instalaci: Prostrčte první svorník (3) otvory (5) v obou přírubách Našroubujte matice s podložkami na obou stranách svorníku (3) a neutahujte je Prostrčte druhý svorník otvory (4) Umístěte průtokoměr (1) mezi příruby Vložte těsnění (6) mezi průtokoměr (1) a příruby a vyrovnejte Zkontrolujte, zda je osa přírub shodná Namontujte zbývající svorníky, matice a podložky, ale neutahujte je Pootočte středící kroužek (2) proti směru hodinových ručiček a vyrovnejte průtokoměr Zkontorlujte, zda jsou těsnění (6) v ose a zda nezasahují do vnitřního průřezu potrubí Nyní utáhněte všechny matice Instalace přírubového průtokoměru 1 těsnění 2 šrouby a matice Pokyny pro instalaci: Upevněte přírubu průtokoměru na jedné straně pomocí svorníků a matic k přírubě potrubí (2) Vložte těsnění (1) mezi průtokoměr a přírubu potrubí na druhé straně a vše vyrovnejte Zkontrolujte, zda je těsnění v ose s průtokoměrem a zda netzasahuje do vnitřního průřezu potrubí Vložte těsnění, svorníky a matice i na první straně Vyrovnejte průtokoměr a těsnění tak, aby osa byla shodná Nyní utáhněte všechny matice

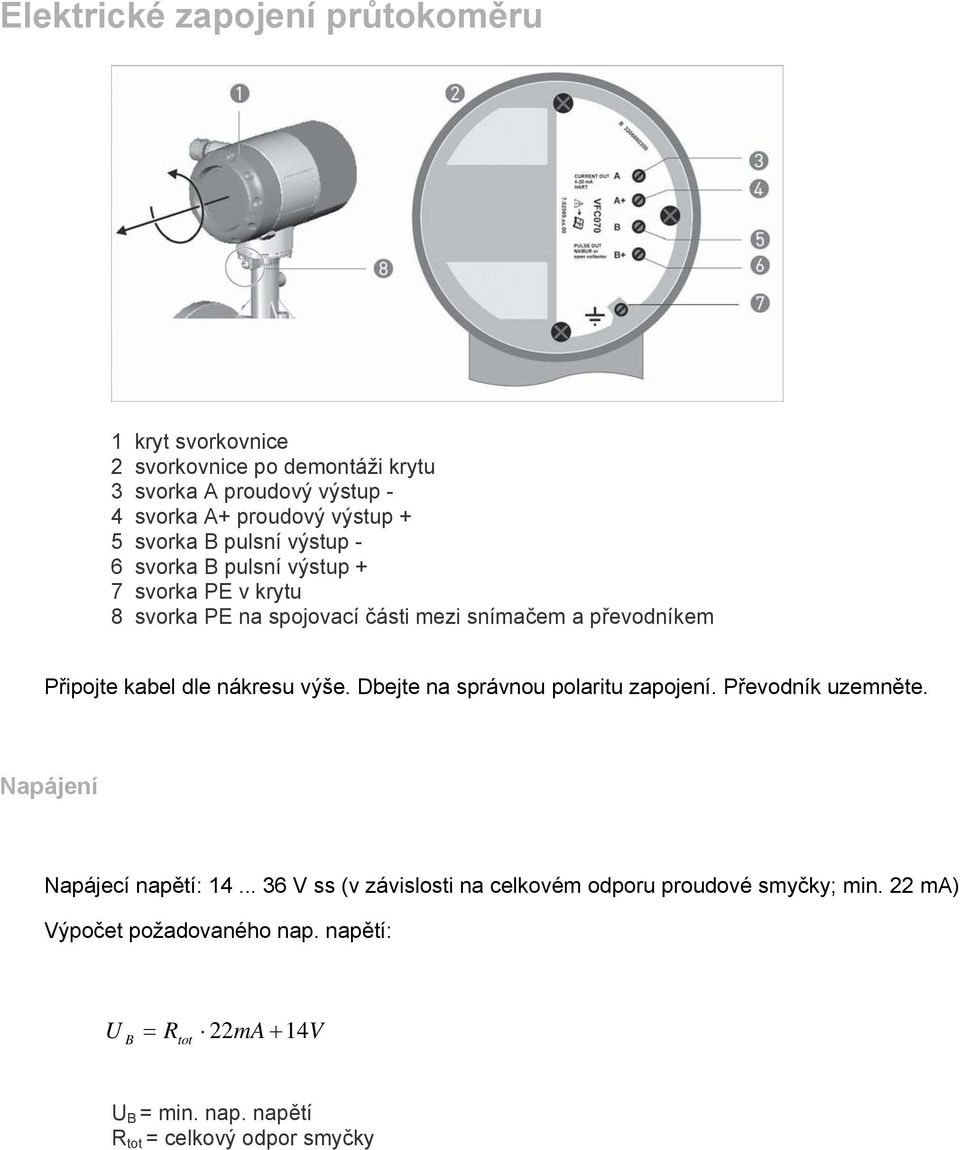

16 Elektrické zapojení průtokoměru 1 kryt svorkovnice 2 svorkovnice po demontáži krytu 3 svorka A proudový výstup - 4 svorka A+ proudový výstup + 5 svorka B pulsní výstup - 6 svorka B pulsní výstup + 7 svorka PE v krytu 8 svorka PE na spojovací části mezi snímačem a převodníkem Připojte kabel dle nákresu výše. Dbejte na správnou polaritu zapojení. Převodník uzemněte. Napájení Napájecí napětí: V ss (v závislosti na celkovém odporu proudové smyčky; min. 22 ma) Výpočet požadovaného nap. napětí: U B = Rtot 22 ma + 14V U B = min. nap. napětí R tot = celkový odpor smyčky

17 HART komunikace Pro HART komunikaci musí být zátěž min. 230 Ω. Výpočet max. odpotu zátěže: R max U B 14V = 22mA 1 zdoj 2 A-metr 3 zátěž

18 Pulsní výstup INFORMACE Pokud používáte pulzní a proudový výstup současně, musíte je zapojit pomocí 2 nezávislých okruhů, každý s vlastním napájením Celkový odpor musí být upraven tak, aby proud I tot < 100 ma. 1 zdroj 2 A-metr 3 zátěž 4 např. čítač

19 Krytí Průtokoměr má krytí IP 66/67. POZOR! Po údržbě nebo výměně části přístroje je nutné opět zajistit původní stupeň krytí, proto je naprosto nezbytné dodržet následující pokyny. Používejte pouze originální těsnění, kterí musí být čisté a nepoškozené Přívodní kabel nesmí být poškozený a musí splňovat příslošné normy pro eů. připojení Na kabelu vytvořte smyčku (1) pro vyloučení natečení vody do vývodky Kabelové vývodky (2) důkladně utáhněte a pravidelně kontrolujte Průtokoměr montujte tak, aby kabel. vývodky nikdy nebyly směrem vzhůru (4) Nepoužité kabelové vstupy utěsněte odpovídajícími záslepkami.

20 Displej Průtokoměr lze nastavovat pomocí tlačítek (při otevřeném krytu) nebo pomocí magnetické tyčinky (při uzavřeném krytu). 1 tlačítko ENTER (magnet) 2 tlačítko DOPRAVA (magnet) 3 tlačítko NAHORU (magnet) 4 Utlačítko NAHORU (mechanické) 5 tlačítko ENTER (mechanické) 6 tlačítko DOPRAVA (mechanické) 7 Displej

21 Menu a nastavování Verze firmware Pro průtokoměry SITRANS FX300 existují 3 verze firmware, které se liší dle typu průtokoměru: v1 (Basic): kapaliny a plyny bez kompenzace, sytá pára s teplotní kompenzací v6 (Steam): sytá a přehřátá pára s tlakovou a teplotní kompenzací, velké měřiče tepla v7 (Gas): plyny, směsi plynů a vlhké plyny s tlakovou a teplotní kompenzací, FAD (nasávaný atmosférický vzduch FAD free air delivery ) Struktura menu závisí na verzi firmware. V následující tabulce je uveden přehled položek na první úrovni menu. Podrobný popis všech funkcí (liší se dle verze firmware) je uveden v dalších kapitolách. položka menu verze firmware v1 verze firmware v6 verze firmware v7 1. SETUP viz. kapitola viz. kapitola viz. kapitola TESTS viz. kapitola viz. kapitola viz. kapitola SETUP viz. kapitola viz. kapitola viz. kapitola SERVICE Menu SERVICE není přístupné uživatelům, kontaktujte pracovníky SIEMENS INFORMACE Průtokoměr je z výrobního závodu nastaven dle požadavků zákazníka, které jsou uvedeny v objednávce. Následná konfigurace přes menu přístroje je tedy nutná pouze při změně podmínek nebo použití průtokoměru. Zadavání hodnot v režimu nastavování... posun kurzoru o jedno místo doprava, z poslední pozice se po stisknutí tlačítka vrací kurzor na začátek... cyklické střídání dostupných hodnot nebo znaků pro danou funkci, posun desetinné tečky vpravo... Enter potvrzení zadané hodnoty Výběr znaků V závislosti na konkrétní položce menu jsou k dispozici následující znaky. Číslice Malá abeceda a b c d e f g h i j k l m n o p q r s t u v w x y z

22 Symboly 2 3 % : < = > -. / prázdné pole Quick setup menu

23 Tests menu

24 Setup menu (firmware Basic v1)

25

26

27 Setup menu (firmware Steam v6)

28

29

30

31

32 Setup menu (firmware Gas v7)

33

34

35

36
