Energetická soběstačnost odběrných míst Energie pro budoucnost XVIII

Transkript

1 Energetická soběstačnost odběrných míst Energie pro budoucnost XVIII Výstaviště Brno Teco, Ing. Jaromír Klaban

2 Co je Teco, co je Tecomat Foxtrot a TC700? Teco firma Od roku 1993, dříve Tesla Kolín, 1919 Bratranci Prchalovi Tecomat příjmení rodiny všech řídicích systémů firmy Teco NS950, NS940/946, TC400/500/600 Foxtrot, TC700 Foxtrot křestní jméno nejmladšího člena rodiny

3 Foxtrot = 9. generace PLC z Kolína 2016

4 Tecomat Foxtrot a Tecomat TC700 BIOKOMPLEX Kolín Foxtrot TC700

5 Terminal RFox, 868MHz I/O Komunikační submoduly TCL2 (CP-1003/1013 only) TCL2 (All CP-10xx) Tecomat Foxtrot Tecomat Foxtrot Přehled systému MOSAIC IEC LTE, 3G routery WiFi/ADSL Routery Cloud services SmartGrid ifoxtrot App Tablety Chytré telefony SmartTV PC, SCADA SX-1181 Switch BAOS RPi ID-31 Wall Touch ID-18 Wall Touch Engieering, service tool Ethernet / LAN / WLAN (WiFi) / Internet TCP/IP, UDP, SMTP, SNTP, HTTP, MODBUS TCP, IEC , BACNET/IP, XML, JSON CP-1000 CP-1001 CP-1003 CP-1004 CP-1005 CP-1006 CP-1008 CP-1972.xx SDHC, 32GB Slot pro volitelné CH2, CH3, CH4 CH1 RS-232 CP-1013 CP-1014 CP-1015 CP-1016 CP-1018 CP-1970.xx 8DI, 4DO, 10RO,8AI, 4AO 4DI, 4DI/AI, 6RO 6DI/AI, 6RO, 2AO 2 DI, 13DI/AI, 10RO, 1 DI, 11DI/AI, 10RO, 4AO 2DO-triac, 2AO Základní moduly Základní moduly Základní moduly / OEM verze MR_0104 MR_0114 MR_0124 RS-232 RS-485 RS-422 UC-1205 SX-1181 GSM M bus Modem MR_0105 MR_0106 MR_0115 2x RS-232 1x RS-232 3x RS-485 1x RS-485 2x RS-485 IB DI OS DO IR-1501 IT-1604 IT DI, 8RO 8AI, 2AO 8AI, 2AO OT AO Terminal GT osé polohování UC-1203 UC-1204 SC-1101 SC-1101 SC-1102 SC-1111 OpenTerm MP bus RS-232/ RS-232/ CAN RF RS-485 RS-485 Wireless MBus ID-14 ID-17 ID-31 - nástěnný ID-32 - vestavný 4 dotykový panel MR_0161 MR_0160 CAN 2x CAN MR_0152 Profibus DP slave PLC I/O Rozšiřující moduly Polohovací moduly Komunikační moduly DMX 512 Operátorské panely s klávesnicí/dotykové ID vestavný dotykový panel PX_7811 7DI PX_7812 4DI, 3DO CIB-1 CIB-2 C-IR-0203M C-IR-0303M 2AI/DI,2RO, 3AI/DI, 3RO 1AO/PWM C-WS-0200R krátkocestné dvojtlačítko C-WS-0400R iglass C-IT-0202S 2AI/DI, 2AO C-AM-0600I 5AI/DI, 1xAI C- OR M 8R O C-IB- 1800M 4AI/DI, 14DI C-IR-0203S 2AI/DI, 1RO,2AO C-WS-0400R krátkocestné trojtlačítko C-WS-0600R iglass C-IT-0100H-P Teplota C-IT-0504S 5AI/DI, 4AO C-OR-0011M RO C-RS-0200R Otočný ovladač Další dostupné designy: C-IT-0908S 9DI, 8DO C-IT-0100H-P Teplota C-JC-0006M 6 ovladačů žaluzií C-IT-0200R Teplota C-RI-0401S 2AI/DI, IR In/Out C-HM-0308M 3AI/DI,6RO, 2AO C-RQ-0600R-RHT Vlhkost, Teplota C-WG-0503S 2AI/DI, 3DO, 1Wiegand C-IT-0100H-P Teplota C-HM-1113M 3AI, 8DI, 9RO, 2AO C-WG-0500R čtečka RFID karet C-DL-0012S 12x DALI/DSI C-HM-1121M 3AI, 8DI, 19RO, 2AO Všechny obchodní značky náležejí jejich vlastníkům. Všechna práva vyhrazena. C-VT-0102B 1x inventer C-IT-0200I Teplota C-DM-0402M-RLC 2x Stmívač 230V AC/500VA C-RQ-0600R-PIR Detektor pohybu C-FC-0024X FanCoil C-OR-0202B 2AI/DI, 2RO C-DM-0006M -ULED 6x Stmívač C-RI-0401R IR In/Out, čidlo osvětlení, teploty, C-HC-0201F-E 2AI/DI, 0-100% Valve C-RI-0401I Teplota, Osvětlení C-LC-0202B 2AI/DI, 2RO C-DM-0006M C-DM-0002M -ILED 2x AO 0-10V, 6x Stmívač 2x RO C-RC-0002R Řízení teploty C-RC-0011R C-JC-0201B 1 Ovladač žaluzií C-RQ-0400I Teplota, vlhkost C-DL-0064M 64x DALI/DSI C-RC-0003R Řízení teploty, vlhkosti RCM2-1 C-VO-0001B Audio přehrávač C-IT-0200I-SI Solární irradiace C-EM-0401M 3f+1f elektroměr C-RQ-0600R-CHT CO 2, Vlhkost Teplota, C-BS-0001M C-AQ-0001R CO 2 C-AQ-0002R VOC C-AQ-0003R kouř C-DM-0001B-SL DTNVE-1/CIB řízení adresovatelných LED pásků a matic S-RS-01I Senzor deště DTNVEM-1 /CIB CIB Common Installation Bus, CFox CIB-3 CIB-4 CIB-5 CIB-6 CF x CFox CF x CFox CIB-7 CIB-8 CF x CFox CIB-9 CIB-10 CF x CFox RF x RFox RF x RFox RF x RFox RF x RFox R-HM-1113M 3AI, 8DI, 9RO, 2AO R-WS-0200R Time R-HC-0101F 1AI/DI, 0-100% Valve R-OR-0001B 1RO R-HM-1121M 3AI, 8DI, 19RO, 2AO R-KF-0400B 4DI R-WS-0400R R-IT-0100R R-KF-0500B Time Time 5DI R-RC-0011R R-RC-0001R R-IB-0400B 4DI R-IT-0100I Temperature

6 Foxtrot profesionální systém do profesionálních instalací Zakrytovaný rozvaděč v RD Částečně odkrytovaný rozvaděč v RD

7

8

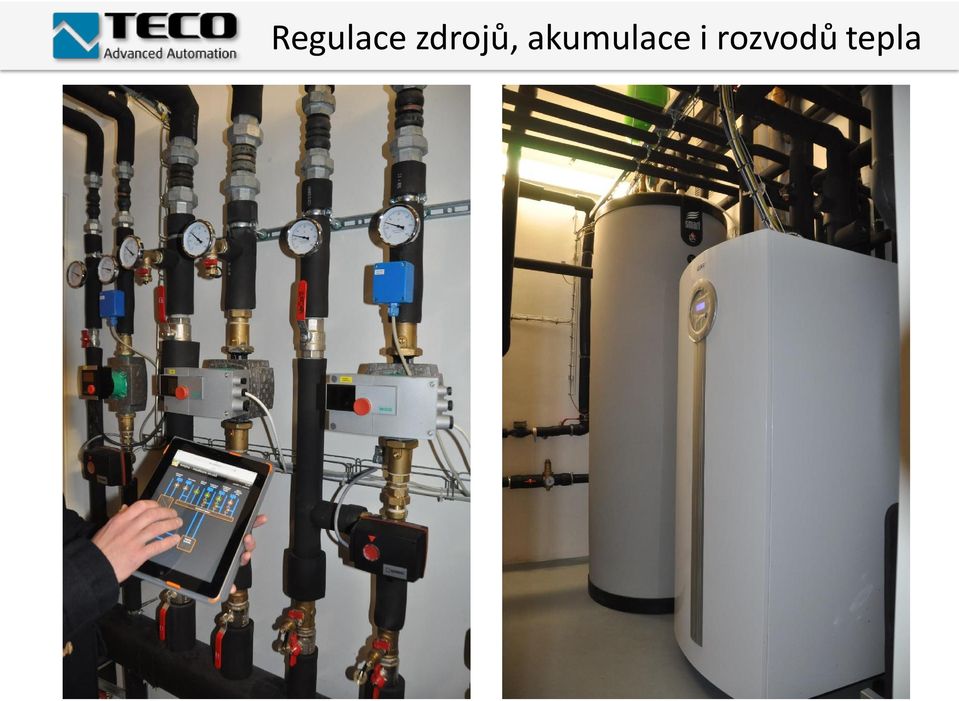

9 Regulace zdrojů, akumulace i rozvodů tepla

10 Rekuperace Thermwet a klimatizace LG

11 Ovládání klimatu i žaluzií

12 Řídicí systémy Tecomat ve světě Hotel Van Der Valk Veenedaal, Holandsko Liberty Technology Park, Cluj, Rumunsko Rodinný dům Düsseldorf, Německo Domy Ecomodula, Francie Měření a regulace Smith Medicals, Česká republika Apartmán Tri veže, Bratislava, Slovensko Rodinný dům, Maďarsko Vzduchtechnika VBW, Gdaňsk Polsko Vila na ostrově Korfu Řeco Kotelna na biomasu, Kohila Estonsko Kotelna, Lvov Ukrajina Hotel My Story, Lisabon, Portugalsko Český pavilon EXPO 2015 Milano, Itálie Showroom, Sao Paulo, Brazilie Sběr dat z plynoměrů, Istanbul, Turecko Klimatizace hotelu, Ibiza, Španělsko Certifikace v procesu Certifikace v procesu Parkoviště Tichin, Jekatěrinburg Rusko Klimatizace společenského sálu, Astana, Kazachstan Samsung, výroba LED display Korea Museum kyperského divadla, Limasol, Kypr Obchodní dům Ashdar, Překladiště ropy, TelAviv, Izrael Black sea terminal, Poti, Gruzie. 110 km přivaděče vody, Larestan, Irán Výroba rozvaděčů, Indie Výroba autodílů, Čína MVE Fujishida, Japonsko

13 Digitalizace spalování biomasy v Estonsku

14 Digitalizace spalování biomasy v Estonsku

15 SLIM - Gunboat 55

16

17

18

19

20 Tecomat Foxtrot komunikační kompatibilita WEB VIZUALIZACE SCADA, VIZUALIZACE APP, WEB, CLOUD SLUŽBY SYSTÉMY ZALOŽENÉ NA FOXTROTU KLIMATIZACE ZABEZPEČENÍ A PŘÍSTUPY TEPELNÁ ČERPADLA SOLÁRNÍ MĚNIČE AUDIO VIDEO SYSTÉMY NÁSTĚNNÉ OVLADAČE VĚTRÁNÍ, REKUPERACE OSTATNÍ NÁSTĚNNÉ OVLADAČE DOMÁCÍ SPOTŘEBIČE, OSVĚTLENÍ TOPENÍ OSVĚTLENÍ, STÍNĚNÍ Wiegand VŠECHNY OBCHODNÍ ZNAČKY NÁLEŽEJÍ JEJICH MAJITELŮM, VŠECHNA PRÁVA VYHRAZENA.

21

22

23

24 RD Slunířov

25 EKOENERGIE.ORG

26 EKOENERGIE.ORG

27 Integrace fotovoltaiky a baterií do domů

28 Ovládací a monitorovací stránky Foxtrotu

29

30

31 Foxtrot koncept řízení odběrního místa Internet, cloud Fotovoltaické solární panely Termické solární panely Solartime SolarMonitor Komunikace Tecomat Foxtrot Solární měnič s řízením výkonu HOMEGRID Hybridní měnič Nabíječ Střídač Kompletní bateriový systém Savebox Home,S,L,M Smart Grid Komunikace CIB Common Installation Bus Battery Management System Battery Management System Proporcionální řízení příkonu 0-100% CIB Elektroměr fakturační, AMR Elektroměr s bezpečnostním relé Prosumer Kompletní měření 3f, řízení - eliminace přetoků, komunikace Baterie + elektromobily Řízená akumulace a vybíjení elektřiny Teplo a chlad Řízená akumulace Řízení výkonu Osvětlení Žaluzie Větrání Vytápění Chlazení Zavlažování Audio Video Dálkové ovládání DSR Smart House (Demand Side Response) Řízení lokální energetiky chytrého domu/prosumer - komunikující uzel Smart Grid Ostatní měkká domácí automatizace

32 C-EM-0401M - Rychlý elektroměr, analyzátor sítě

33 C-EM-0401M - Rychlý elektroměr, analyzátor sítě

34 C-EM-0401M - Rychlý elektroměr, analyzátor sítě

35 C-BM-0202x Battery Management systém na CIB

36 Bateriové uložiště fy Teco

37 Bateriové uložiště Teco Foxtrot - řízení Battery management pro LiFePo baterie + bargraf

38 HOMEGRID, Elektromobilita HOMEGRID Solarní Panely.CZ řízení Foxtrot Elektromobilita Domácí a veřejné nabíjecí stanice jsou na integrační Road mapě systému Foxtrot

39 Spolupráce Teco - Fitcraft Energy SAVEBOX Home 4,5-7,5kWh SAVEBOX S 6-9kWh SAVEBOX M 18-20kWh SAVEBOX L 60kWh Pokročilá bateriová uložiště na bázi technologie LiFePo

40 Velkokapacitná baterie uložiště 1,6MWh
