1 Komunikativní řídicí systémy pro nové technologie Jan Vidim, Domat Control System s.r.o.

2 Řídicí systémy pro budovy a energetiku Aktivity v CZ, SK, DE, BG i dalších zemích Větší celky (sítě CZT, FVE 1+ MW,...) V tomto segmentu neexistuje balíčkové řešení Standardy prosazují projektanti, potažmo dodavatelé Dodavatel ŘS přichází k hotovému Rozhraní a integrace: denní chléb Projekt je klíčovou součástí akce

3 Řídicí systém = Rozhraní mezi distribuční sítí a zákazníkem

4 Příklad: FVE Dobšice u Znojma 10 investorů, 1 přípojné místo 2900 kw 1 13x Kaco Powador, různé výkony 1020 kw 2 10x Kaco Powador 233 kw 3 3x Kaco Powador 100 kw 4 8x Kaco Powador, různé výkony 207 kw 5 4x SolarMax, různé výkony 77 kw 6 3x SolarMax 105 kw 7 3x SolarMax 105 kw 8 4x SolarMax 140 kw 9 2x SolarMax, různé výkony 6 kw 10 40x SolarMax, Refusol, SMA, různé výkony922 kw

5 Příklad: FVE Dobšice Požadavek: řízení činného výkonu 100% - 60% - 30% - 0% Některé střídače řízeny po sběrnici, jiné odpínáním (starý firmware ve střídačích) Standardní out-of-the-box řešení nemožné Nutné složitější algoritmy než ve standardních RTU boxech Řídicí logika je součástí FVE, ne RTU boxu (vnitřní pravidla FVE distributora nezajímají) Součástí monitoring k správcovské firmě i investorům (důraz na zveřejňování informací)

6 Rozvaděč FVE Tuřany I/O moduly Řídicí jednotky

7 Používané protokoly Na straně sítě IEC IEC (FVE Ševětín) IEC (Ethernet) Místně v zařízeních Modbus RTU / TCP (silové prvky, hojně rozšířený) M-Bus (měření energií, silná podpora) OPC DA V2.0 V3.0 (přenos dat v průmyslu) IEC (elektroměry, sériová linka) Proprietární protokoly (nejrůznější výrobci, FV střídače...)

8 Používané protokoly Reporting dohled. orgánu, čtení aktuálních parametrů např. Informačný systém operátora meraní XMtrade /ISOM (SK) FVE

9 Příklad: ÚJV Řež

10 Příklad: ÚJV Řež Proton HOGEN generátor H2 (proprietární, Ethernet) Fronius Energy Cell - H2 článek (Modbus RTU / RS485) Studer Innotec střídač (proprietární, RS232) Schneider Xantrex nabíječ baterií, střídač (Modbus TCP) SMA Webbox monitoring FVE (webová služba) I/O moduly pro analog. čidla t, p (Modbus RTU / RS485) - zásobník H2 10 m3 - řídicí algoritmy, vizualizace, záznam a export dat = otevřený systém

11 Řízení budov a zdrojů energií FVE Kompresory (průmyslový tlakový vzduch) Chladicí systémy... Cíl: Zajistit provoz technologií s minimálními nároky na zdroje (15min. maximum atd.) Respektovat tarifní podmínky (zelený bonus, regulační stupně, denní maxima...)

12 Příklad: síť CZT Trenčín SPB Trenčín: rekonstrukce sítě CZT r objektů: kotelny, VS kotelny: kotle na biomasu - vlastní řízení Control Web (OPC) kompaktní VS: Siemens Saphir (BACnet) volně programovatelné VS/PS: Domat celoměstská síť (Ethernet, IP) - outsourcing grafika dat. bodů historie po 1 min. = 250 hodnot/s, nároky na databázi

13 Příklad: síť CZT Trenčín Centrální funkce: optimalizace denní spotřeby plynu = korekce topných křivek při odhadovaném překročení. Na centrálním serveru probíhá výpočet, stanice si čtou aktuální korekci - nelze získat přímé odečty z plynoměrů v kotelnách - nutná komunikace - Webová služba PPU zápis dat do databáze uživatele (SQL)

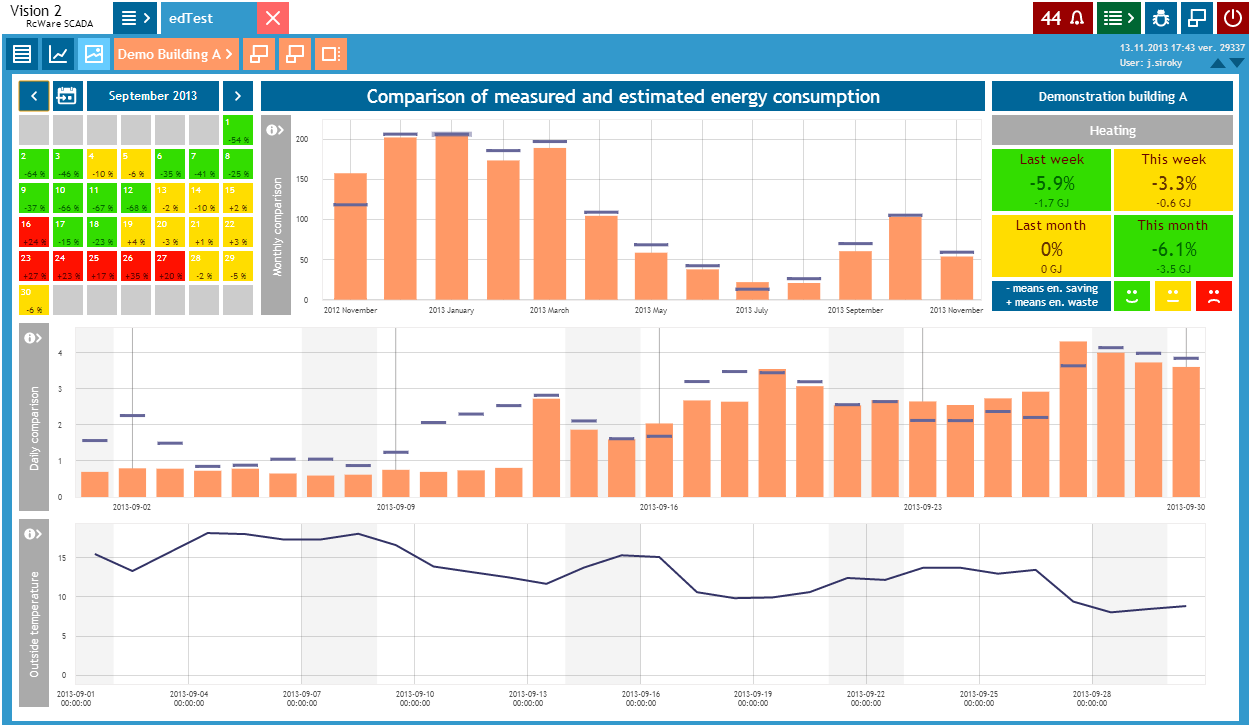

14 Weiteres Vorgehen Variante 2 EM durch Domat geliefert

15 Co je naším cílem a jak na to Vize jsou OK, ale měly by jít uskutečnit Realizační potíže a jejich řešení: projekt (včas a kvalitně vs. dlouhá výběrová řízení) koordinace s ostatními dodavateli (smluvní vztahy...) zkušenosti z oborů (schopnost se domluvit, oponovat) (energetika vs. budovy) dotahování věcí do konce (problémy s insolvencí)

16 Závěrem Je jasně vidět trend k větší komunikativnosti Virtuální elektrárny, virtuální spotřebiče atd. Pozor na snahy nahradit SW funkcemi technicky robustní řešení Kvalitní zadání = poloviční práce Klíčovou roli hraje projektant (kompatibilita, verze firmwaru...) Kontrolní dny kompetentní osoby ( klient / server ) Při vhodně zvolené řídicí strategii úspory v řádu desítek procent
