DOMAT SOLAR SYSTEM ŘÍDÍCÍ A MONITOROVACÍ SYTÉM FVE - TECHNICKÉ ŘEŠENÍ

Transkript

1 DOMAT SOLAR SYSTEM ŘÍDÍCÍ A MONITOROVACÍ SYTÉM FVE - TECHNICKÉ ŘEŠENÍ

2 ROZSAH SYSTÉMU Měření DC proudů Datová komunikace s měniči; máme protokoly na běžně dostupné (Refusol, Xantrex, Solaron, atd ); standardní protokoly (mod-bus); tvorba atypických protokolů Meteo údaje Sběr dat z trafostanice (teploty, stavy ochran, proudy)

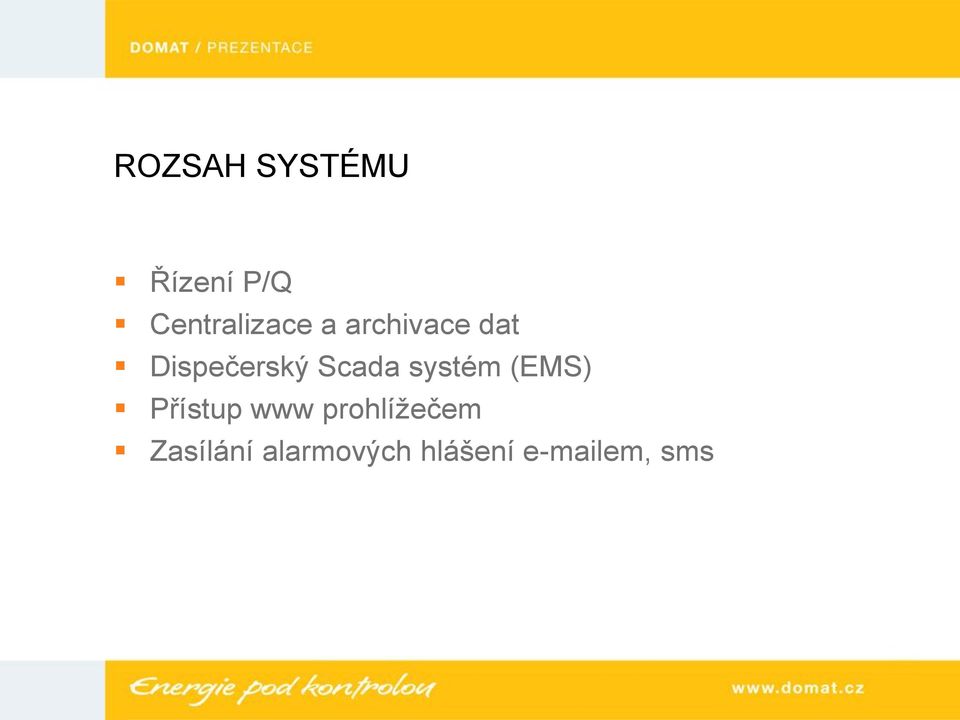

3 ROZSAH SYSTÉMU Řízení P/Q Centralizace a archivace dat Dispečerský Scada systém (EMS) Přístup www prohlížečem Zasílání alarmových hlášení em, sms

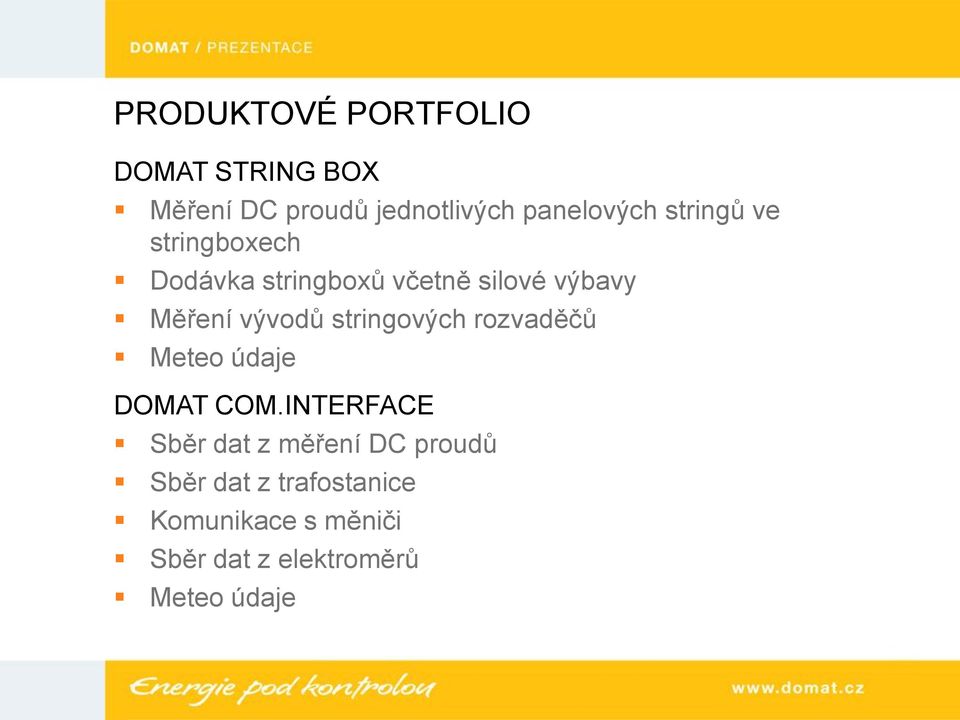

4 PRODUKTOVÉ PORTFOLIO DOMAT STRING BOX Měření DC proudů jednotlivých panelových stringů ve stringboxech Dodávka stringboxů včetně silové výbavy Měření vývodů stringových rozvaděčů Meteo údaje DOMAT COM.INTERFACE Sběr dat z měření DC proudů Sběr dat z trafostanice Komunikace s měniči Sběr dat z elektroměrů Meteo údaje

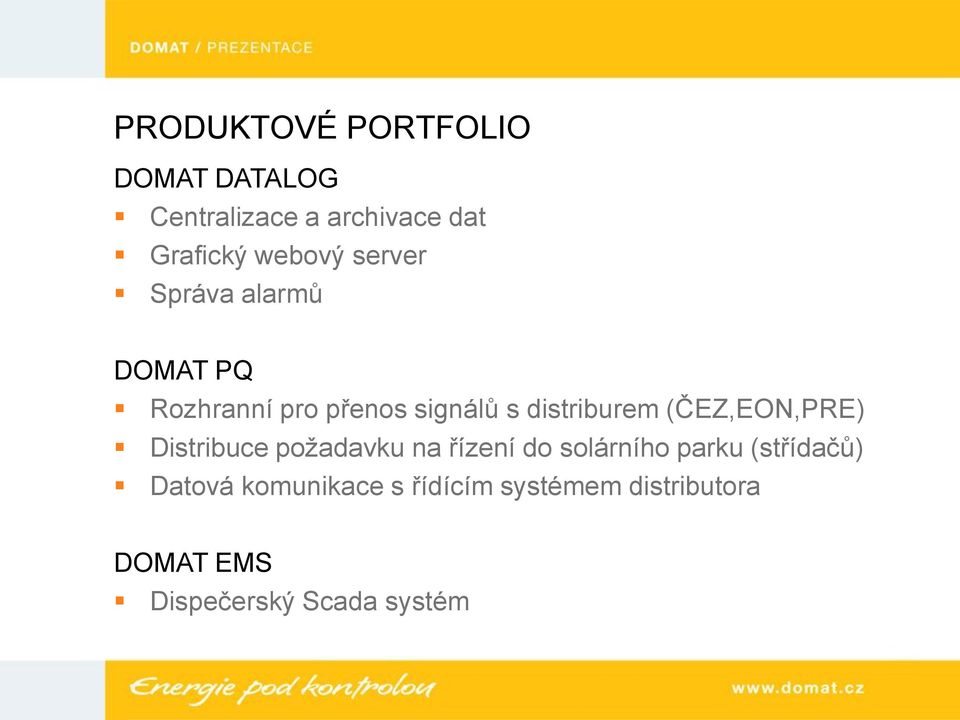

5 PRODUKTOVÉ PORTFOLIO DOMAT DATALOG Centralizace a archivace dat Grafický webový server Správa alarmů DOMAT PQ Rozhranní pro přenos signálů s distriburem (ČEZ,EON,PRE) Distribuce požadavku na řízení do solárního parku (střídačů) Datová komunikace s řídícím systémem distributora DOMAT EMS Dispečerský Scada systém

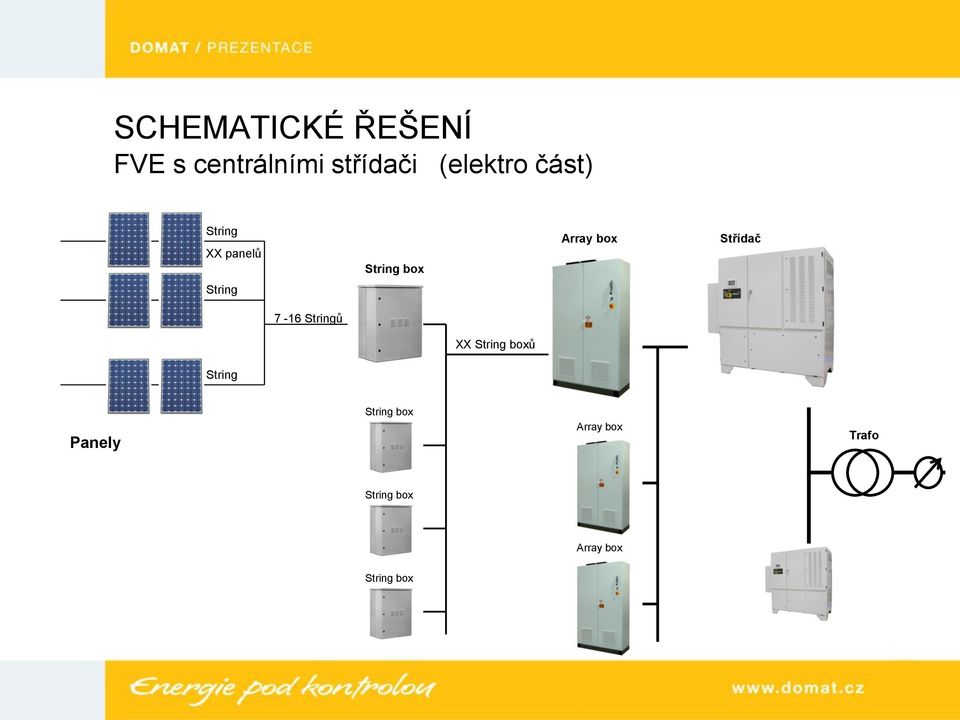

6 SCHEMATICKÉ ŘEŠENÍ FVE s centrálními střídači (elektro část) String XX panelů String box Array box Střídač String 7-16 Stringů XX String boxů String Panely String box Array box Trafo String box Array box String box

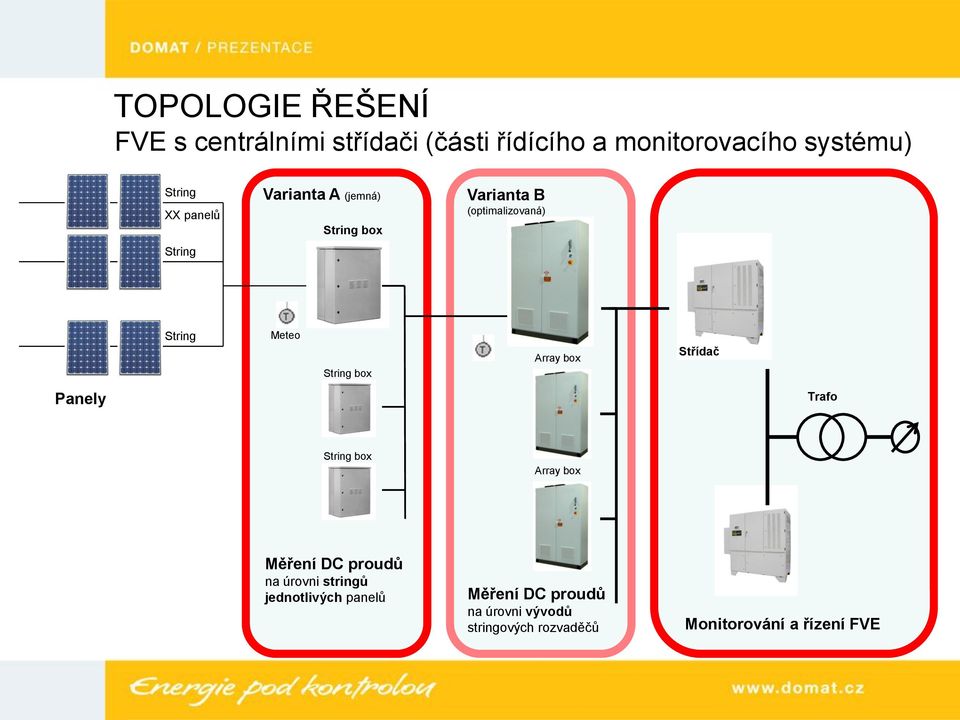

7 TOPOLOGIE ŘEŠENÍ FVE s centrálními střídači (části řídícího a monitorovacího systému) String XX panelů String Varianta A (jemná) String box Varianta B (optimalizovaná) String Meteo String box Array box Střídač Panely Trafo String box Array box Měření DC proudů na úrovni stringů jednotlivých panelů Měření DC proudů na úrovni vývodů stringových rozvaděčů Monitorování a řízení FVE

8 TOPOLOGIE SPRÁVY VÍCE FVE s centrálním dispečerským systémem (EMS) Provozně - servisní pracoviště EMS Energy Management Station Alarmové SMS Servisní mobilní přístupy Zákaznický přístup INTERNET FVE areál 1 PLC Datalog Router FVE areál 2 PLC Datalog Router FVE areál 3 FVE areál 4 FVE areál 5 Centrála sběru dat FVE Centrála sběru dat FVE

9 BLOKOVÉ SCHÉMA zapojení řídícího a monitorovacího systému FVE Trafostanice Střídač RS 485 nebo Ethernet com. interface Datalog P/Q I/O signály s distributorem (AI, AO, DI, DO) pro P/Q nebo komunikace I/O signály (AI, DI, DO) M-bus Venkovní teplota Teplota panelů Intenzita záření ModBus RS 485 Trafo měření string box (měření proudů) string box (měření proudů) string box (měření proudů) komunikační síť Ethernet INTERNET

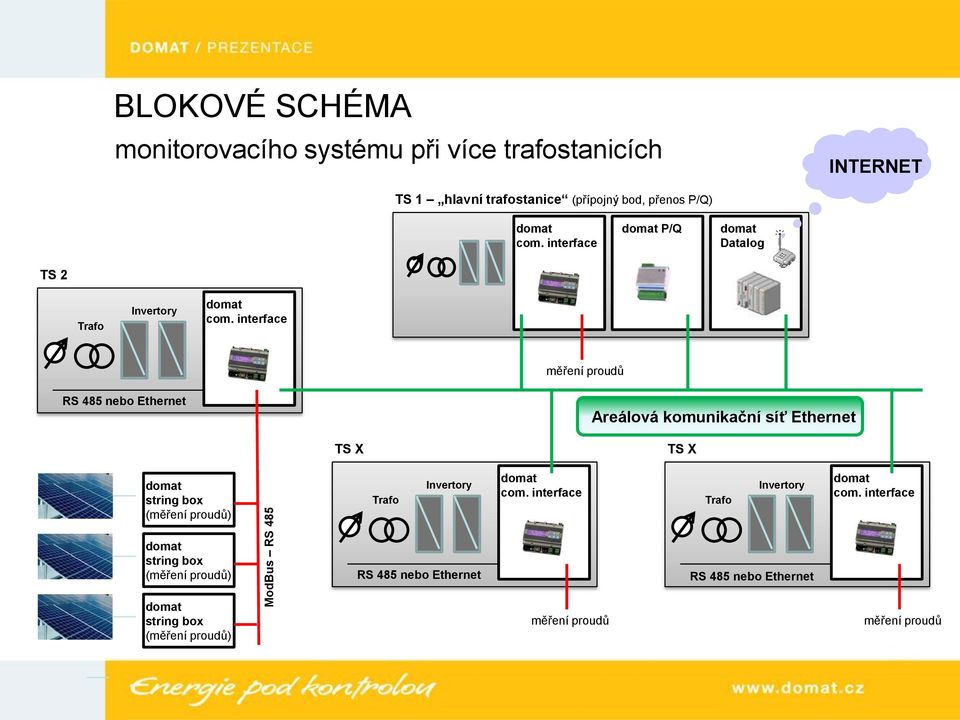

10 ModBus RS 485 BLOKOVÉ SCHÉMA monitorovacího systému při více trafostanicích INTERNET TS 1 hlavní trafostanice (přípojný bod, přenos P/Q) com. interface P/Q Datalog TS 2 Trafo Invertory com. interface měření proudů RS 485 nebo Ethernet Areálová komunikační síť Ethernet TS X TS X string box (měření proudů) Trafo Invertory com. interface Trafo Invertory com. interface string box (měření proudů) RS 485 nebo Ethernet RS 485 nebo Ethernet string box (měření proudů) měření proudů měření proudů

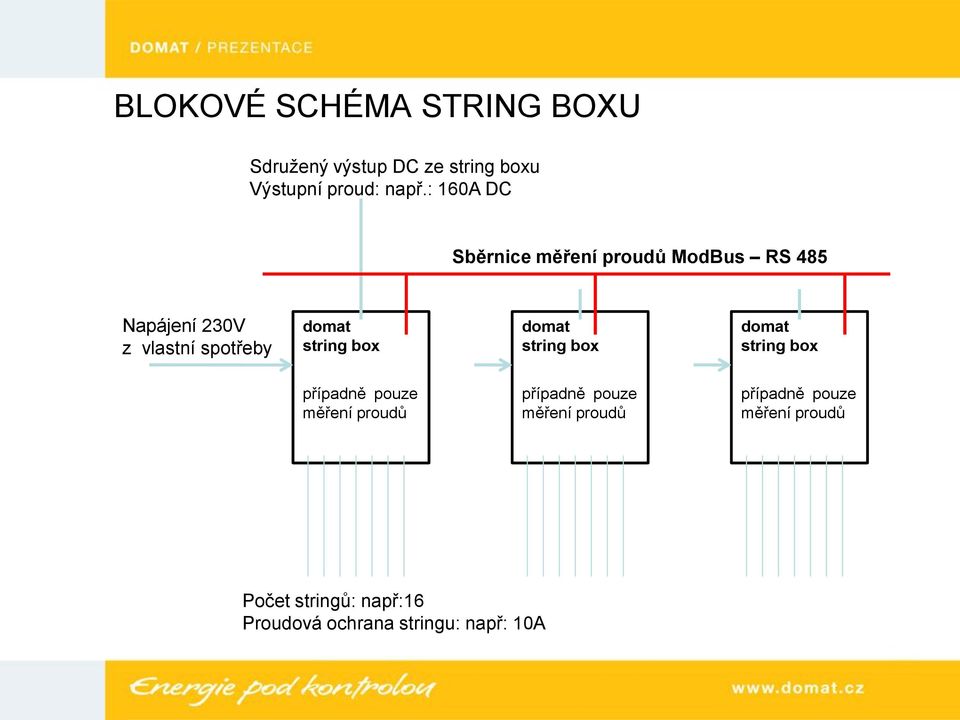

11 BLOKOVÉ SCHÉMA STRING BOXU Sdružený výstup DC ze string boxu Výstupní proud: např.: 160A DC Sběrnice měření proudů ModBus RS 485 Napájení 230V z vlastní spotřeby string box string box string box případně pouze měření proudů případně pouze měření proudů případně pouze měření proudů Počet stringů: např:16 Proudová ochrana stringu: např: 10A

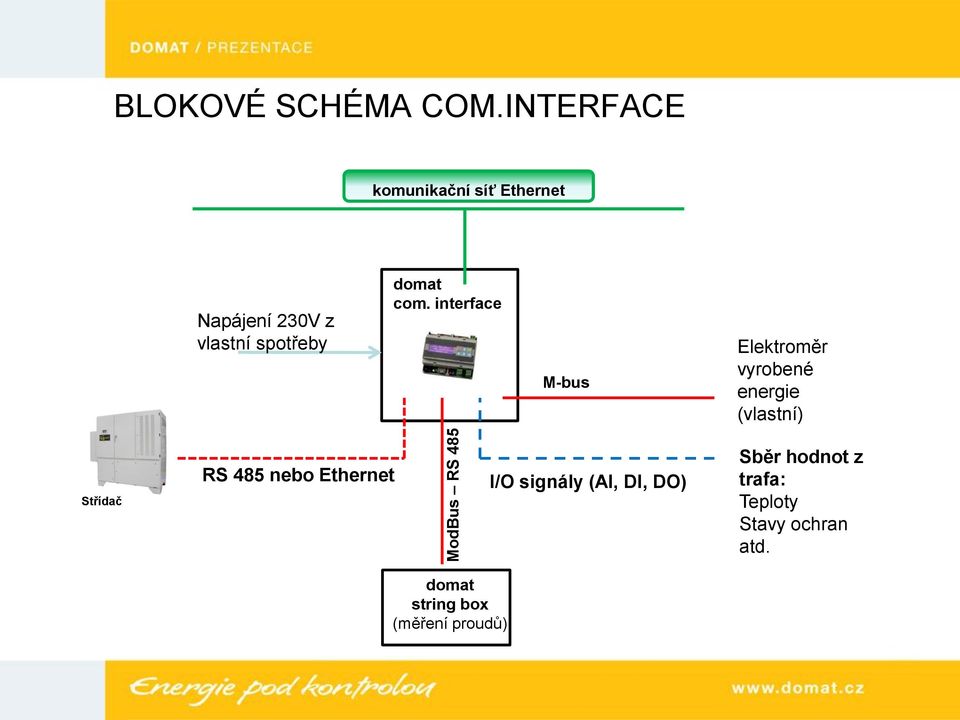

12 ModBus RS 485 BLOKOVÉ SCHÉMA COM.INTERFACE komunikační síť Ethernet Napájení 230V z vlastní spotřeby com. interface M-bus Elektroměr vyrobené energie (vlastní) Střídač RS 485 nebo Ethernet I/O signály (AI, DI, DO) Sběr hodnot z trafa: Teploty Stavy ochran atd. string box (měření proudů)

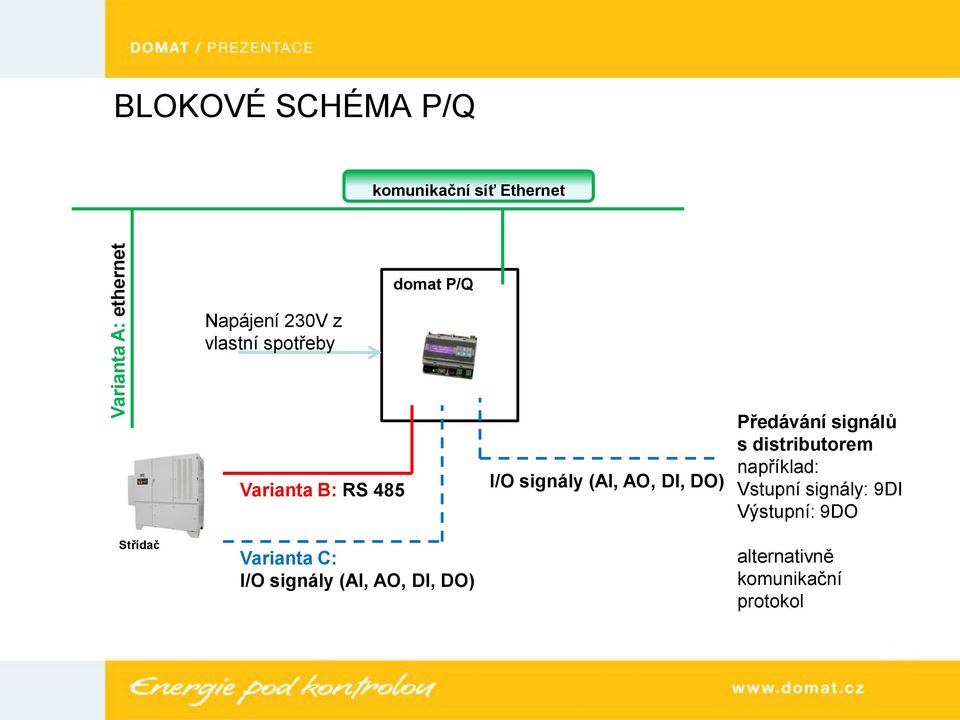

13 Varianta A: ethernet BLOKOVÉ SCHÉMA P/Q komunikační síť Ethernet Napájení 230V z vlastní spotřeby P/Q Varianta B: RS 485 I/O signály (AI, AO, DI, DO) Předávání signálů s distributorem například: Vstupní signály: 9DI Výstupní: 9DO Střídač Varianta C: I/O signály (AI, AO, DI, DO) alternativně komunikační protokol

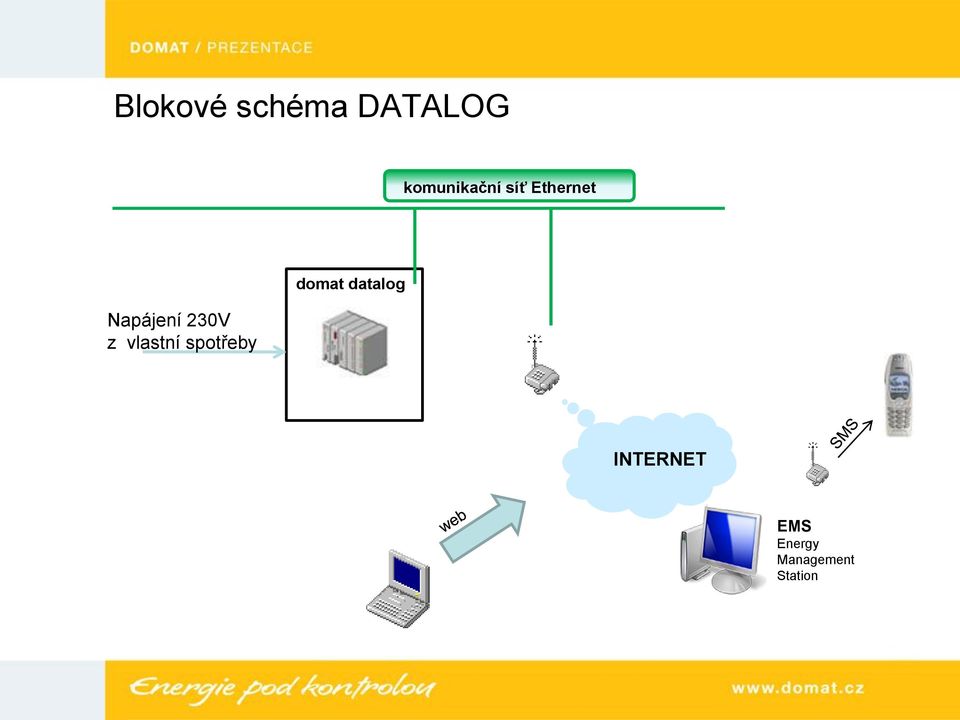

14 Blokové schéma DATALOG komunikační síť Ethernet Napájení 230V z vlastní spotřeby datalog INTERNET EMS Energy Management Station

15 KONCEPCE FVE S DECENTRÁLNÍMI STŘÍDAČI

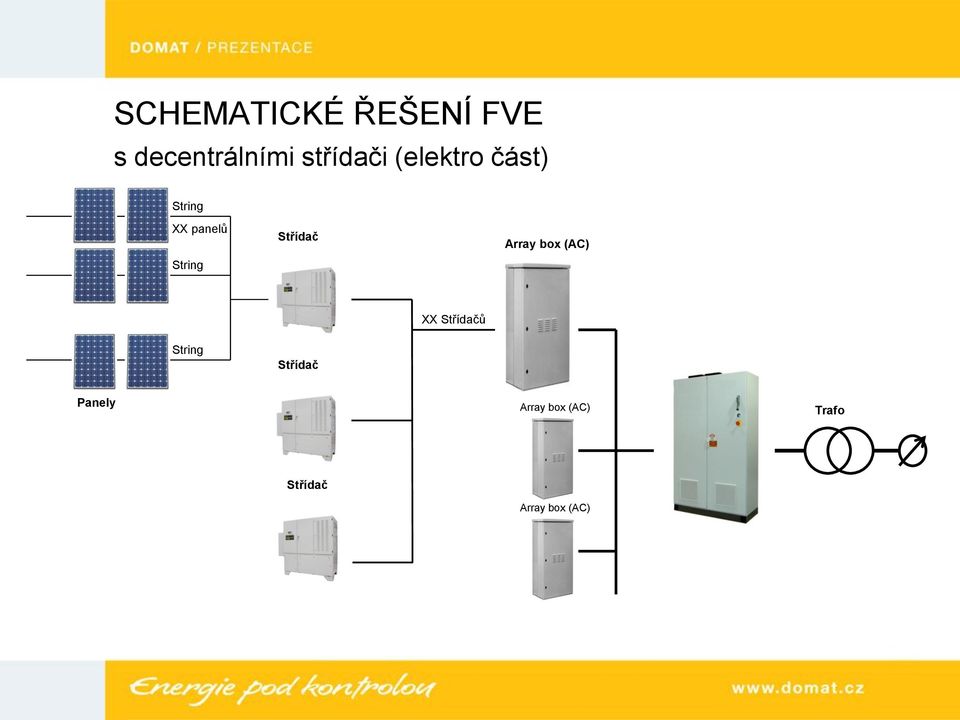

16 SCHEMATICKÉ ŘEŠENÍ FVE s decentrálními střídači (elektro část) String XX panelů String Střídač Array box (AC) XX Střídačů String Střídač Panely Array box (AC) Trafo Střídač Array box (AC)

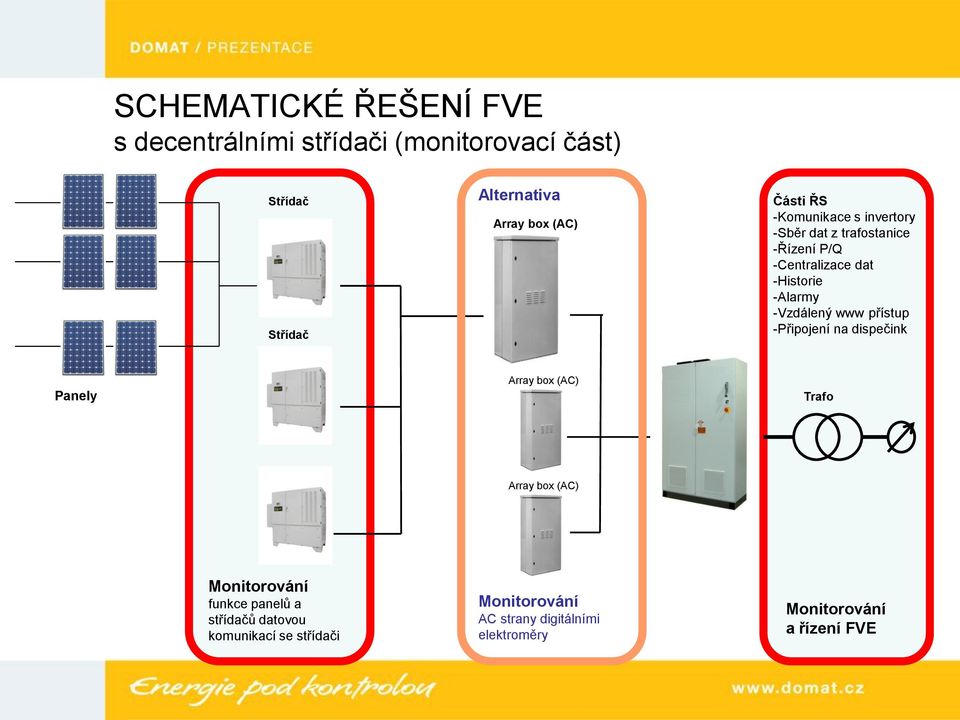

17 SCHEMATICKÉ ŘEŠENÍ FVE s decentrálními střídači (monitorovací část) Střídač Střídač Alternativa Array box (AC) Části ŘS -Komunikace s invertory -Sběr dat z trafostanice -Řízení P/Q -Centralizace dat -Historie -Alarmy -Vzdálený www přístup -Připojení na dispečink Panely Array box (AC) Trafo Array box (AC) Monitorování funkce panelů a střídačů datovou komunikací se střídači Monitorování AC strany digitálními elektroměry Monitorování a řízení FVE

18 BLOKOVÉ SCHÉMA ZAPOJENÍ řídícího a monitorovacího systému FVE s decentrálními střídači Trafostanice Venkovní teplota Teplota panelů Intenzita záření I/O signály (AI, DI, DO) com. interface Datalog P/Q I/O signály s distributorem (AI, AO, DI, DO) pro P/Q nebo komunikace I/O signály (AI, DI, DO) M-bus Trafo měření Střídač ModBus RS 485 nebo Ethernet komunikační síť Ethernet Alternativa monitorování AC instalací elektroměrů INTERNET

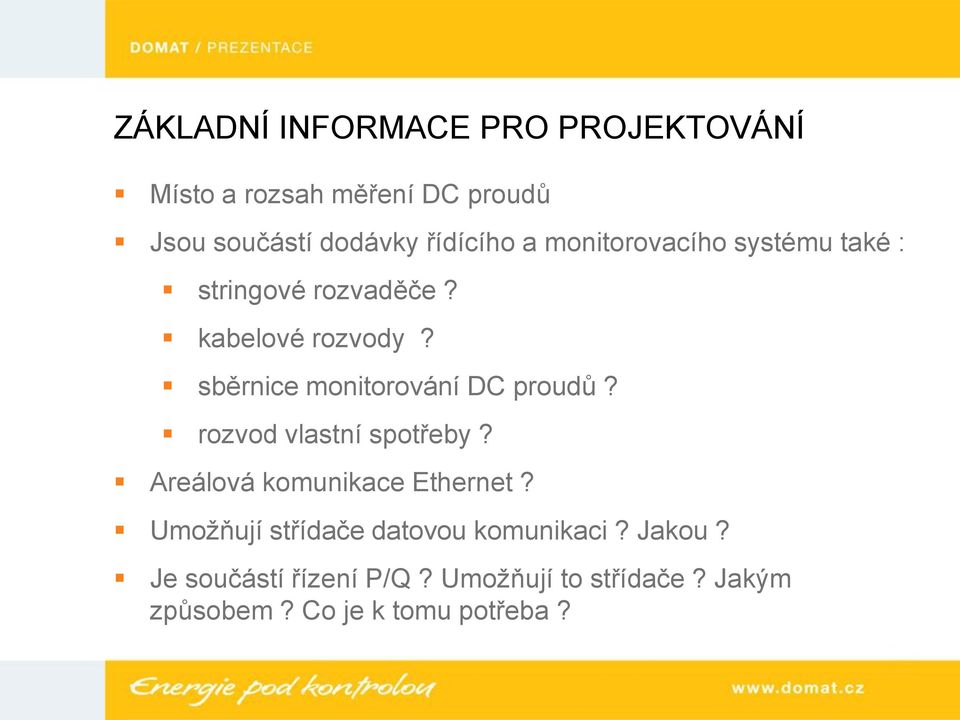

19 ZÁKLADNÍ INFORMACE PRO PROJEKTOVÁNÍ Místo a rozsah měření DC proudů Jsou součástí dodávky řídícího a monitorovacího systému také : stringové rozvaděče? kabelové rozvody? sběrnice monitorování DC proudů? rozvod vlastní spotřeby? Areálová komunikace Ethernet? Umožňují střídače datovou komunikaci? Jakou? Je součástí řízení P/Q? Umožňují to střídače? Jakým způsobem? Co je k tomu potřeba?

20 ENERGY MANAGEMENT SYSTEM - EMS

21 EMS DISPEČERSKÝ SCADA SYSTÉM Dynamické zobrazování technologií Historické data (grafy, tabulky) Aktivní správa alarmů Správa uživatelů a práce se systémem Webový server OPC komunikace SQL databáze

22 SCREENY OBRAZOVEK EMS EMS Úvodní obrazovka CR Úvodní obrazovka FVE Měrení DC proudů Komunikace s měniči Vybrané grafy Alarmy Logy Webem pripojeno k EMS Úvodní obrazovka FVE Měrení DC proudů Komunikace s měniči Vybrané grafy Stránka pro mobil

23 EMS - Úvodní obrazovka CR

24 EMS - Úvodní obrazovka FVE

25 EMS - Měření DC proudů

26 EMS - Komunikace s měniči

27 EMS - Vybrané grafy

28 EMS - Alarmy

29 EMS - Logy

30 Webem připojeno k EMS - Úvodní obrazovka FVE

31 Webem připojeno k EMS - Měření DC proudů

32 Webem připojeno k EMS - Komunikace s měniči

33 Webem připojeno k EMS - Vybrané grafy

34 REFERENCE - SOLÁRNÍ ELEKTRÁRNY Projekt Výkon kwp Dodávka Dokončení FVE Čáslav 200 monitoring 12/2009 FVE Čenkov I monitoring 02/2010 FVE Dolejší Mlýn 230 monitoring 03/2010 FVE Solarnikol monitoring 03/2010 FVE Kosořín monitoring 04/2010 FVE Šlapanice 600 monitoring 05/2010 FVE Krmelín monitoring 05/2010 FVE Křepice I monitoring 06/2010 FVE Lanžhot monitoring 07/2010 FVE Jilovice monitoring 08/2010 FVE Tuřany monitoring, řízení PQ 08/2010 FVE Ševětín, ČR monitoring, řízení PQ 09/2010 FVE Čenkov II monitoring 09/2010 FVE Kukleny monitoring 09/2010
