1 Chytrý dům luxus, standard nebo nutnost? ForArch září 2016, Praha Teco a.s. Ing. Jaromír Klaban

2 Bylo, nebylo bude, nebude? Příběh jednoho nízkoenergetického domu na cestě k úsporám a udržitelnému rozvoji

3 Začněme úsporami na pasivním domě V našich zeměpisných šířkách vlastníka domu primárně zajímá vytápění v zimních měsících Největší spotřeba, největší náklady, největší úspory. Nejprve tedy zateplí dům a dokonale utěsní okna

4 Jako zdroj tepla nainstaluje tepelné čerpadlo. Zjistí, že v interiéru vzrůstá vlhkost a je vydýcháno Zavede řízené větrání Zjistí, že si takto vyfouká teplo, které uvnitř udržel investicí do izolace a těsných oken

5 Instaluje rekuperaci, která velkou část tepla předá novému čerstvému vzduchu. Rekuperace vzduch vysušuje. Instaluje tedy vlhčení vzduchu a doplní i ionizátor. Dále sníží úbytek tepla zónovou regulací topení. Netopí tam, kde nepotřebuje resp. sníží teplotu tam, kde to jde

6 Již nyní má vlastník instalováno dost zařízení (6), která je nutné koordinovat a řídit v souvislostech. Stačí mu na to 6 dálkových ovladačů, respektive 6 samostatných aplikací v mobilním telefonu? Stačí mu na koordinaci všeho pohotovost a zdravý rozum? Pokračujme

7 V létě V létě majitel zjistí, že je uvnitř teplo, které zateplený dům nepustí ven Teplo od obyvatel, chladničky, vaření, TV, od osvětlení aj. Pouhým větráním při venkovních 30 C teplotu uvnitř nesníží, Zavede chlazení/klimatizaci Zde využije i rekuperátor. Při větrání v létě vrací chlad

8 V létě Zjistí ale, že klimatizace v létě v horkých dnech jede neustále. Příčinou je slunce dopadající přes prosklené plochy a stále zahřívající interiér i když se intenzivně chladí. Zavede žaluzie. Venkovní. A zatáhne je. Zatažené žaluzie ale nepustí do místnosti denní světlo, Zapne umělé osvětlení. I ve dne.

9 Vše pod kontrolou Majitel zprovozní přenos naměřených hodnot z elektroměrů,, kde je má stále na očích. Vývoj hodnot spotřeby na elektroměru jej však neuklidní. Pohony ventilátorů a čerpadel, osvětlení, vlhčení, chlazení, nebo klimatizace si, i přes proklamovanou úspornost, svůj díl energie vezmou. Ve snaze snížit platby za elektřinu tedy vlastník zkusí řídit spotřebiče a spotřebu tak, aby se přesunula do oblasti nízkého tarifu. Ten se mění minimálně 2-3x za den. Má majitel dost času to sledovat a reagovat ručně?

10 Celková spotřeba domu neklesla tak, jak majitel očekával. Když už neklesla spotřeba, začne hledat elektřinu levněji Po kolečku přechodů k levnějším obchodníkům s energiemi se vrátí k původnímu, protože zas takové úspory to nejsou Začne uvažovat o vlastní elektrárně, o soběstačnosti nebo alespoň o zvýšení soběstačnosti ve výrobě elektřiny

11 Nakoupí fotovoltaické panely. Podle aktuální legislativy může nainstalovat špičkový výkon až 10 kw, tj. přibližně čtyřicet panelů, aniž by se musel stát podnikatelem. Ale žádné přetoky do sítě. Vše si musí spotřebovat doma za elektroměrem. Použije tedy nějaké řízení okamžité spotřeby podle okamžité výroby vlastní energie, která se stala plně závislou na počasí. Která zařízení v domě takové řízení vůbec umožní? Pračku, ledničku, žehličku, vařič nebo televizi nelze zapínat a vypínat podle toho, jak zrovna plynou mraky. Slunce svítí, když jsou všichni mimo dům. Spotřeba ale roste ráno a večer, kdy slunce ještě nebo již nesvítí naplno.

12 Majitel zkusí okamžité přebytky z fotovoltaické soustavy spotřebovat - přeměnit zpět na teplo a začne ho akumulovat v bojleru. Těžko to bude dělat ručním ovládáním byť na dálku z mobilu. V létě lze trvale puštěnou klimatizací akumulovat chladný vzduch. I tak má ale přebytky, které přes den není kde uplatnit. Přiškrtí měnič tak, dodával méně elektřiny, Nebo si pořídí bateriové úložiště

13 Začne přemýšlet, jak lze baterie využít. Ke snížení špiček v odběru ze sítě a použití jističe pro menší jmenovitý proud? K zajištění elektřiny i v době výpadku sítě? Pak potřebuje vybavení schopné udržet tzv. ostrovní provoz. Začne sledovat předpověď počasí, aby přes noc energii vybil, nebo si ji ponechal na následující oblačný den

14 Někteří si dnes již pořizují elektromobil Za určitých okolností může sloužit podobně jako stacionární baterie, lze je nabíjet přes noc doma ze sítě nebo přes den z fotovoltaické soustavy. Zjistí tak, že pro elektromobil potřebuje řízenou elektro infrastrukturu, elektromobil může totiž příliš rychlým nabíjením shodit jističe Primárním účelem elektromobilu je být na cestách, a tak se často nabíjejí mimo vlastní dům. Efektivní nabíjení a využití elektromobilů tak vyžaduje řízenou infrastrukturu a předpovědi počasí, a plánování cest.

15 Kdo se v tom má vyznat? Dům a jeho energetika začíná být dnes složitý komplex, navíc individuálně sestavený a individuálně provozovaný Čím více bude instalováno zdrojů energie a dalších technologií, tím bude koordinace složitější a jednoduché nebo intuitivní ovládání nebude nikdy optimální.

16 Vybavení domu dnes zahrnuje i další související systémy: zabezpečovací systém, kamerový systém, interkom, přístupový systém, ovládání vrat, zavlažovací systém, bazén, akumulaci dešťové vody, čističku meteostanice, audio a video systém, asistenční technika pro handicapované, a jiné

17 Naznačený scénář je jeden z mnoha možných I při volbě stejných typů zdroje energií a spotřebičů nebudou dvě domovní instalace a vybavení domu nikdy úplně stejné. Přinejmenším velikostí a mírou potřeb zdrojů, Značkami a konkrétními vlastnostmi instalovaných domácích spotřebičů Jinými osobními prioritami uživatelů, Jinou strategií řízení, a následně i jinou mírou dosažitelných úspor.

18 Je chytrá instalace s řídicí centrálou dnes jenom luxus? Je opravdu zbytečná? Nebo je v dnešním domě už nevyhnutelnou nutností? Nutností, která se stává standardem moderního domu? A co je vlastně na domech, moderních domech, chytrých domech standardního? To, že každý dům je jiný!!!

19 Jaký systém domácí automatizace nasadit na tak širokou a proměnnou škálu zadání? Ten, který je nejflexibilnější, který má zajištěn trvalý a systematický rozvoj, Ten který neproklamuje, ale referencemi a dlouhodobou stabilitou prokazuje, že i v budoucnu bude garantovat kompatibilitu, rozšiřitelnost a funkční spolehlivost. Ten na který spoléhají další firmy a realizují na něm své myšlenky a vize jak má vypadat logika ovládání i logika nasazení a konfigurace centralizovaného řízení domu.

20 Naši spoluvystavovatelé, firmy Haidy, Domotron a TopeníChytře.cz vám v následujících prezentacích představí svá pojetí své vize automatizace chytrých domů. Jedno mají společné. V instalaci, v připojování senzorů a aktorů spoléhají na HW a FW systému Tecomat Foxtrot

21 Terminal RFox, 868MHz I/O Komunikační submoduly TCL2 (CP-1003/1013 only) TCL2 (All CP-10xx) Tecomat Foxtrot Tecomat Foxtrot Přehled systému MOSAIC IEC LTE, 3G routery WiFi/ADSL Routery Cloud services SmartGrid ifoxtrot App Tablety Chytré telefony SmartTV PC, SCADA SX-1181 Switch BAOS RPi ID-31 Wall Touch ID-18 Wall Touch Engieering, service tool Ethernet / LAN / WLAN (WiFi) / Internet TCP/IP, UDP, SMTP, SNTP, HTTP, MODBUS TCP, IEC , BACNET/IP, XML, JSON CP-1000 CP-1001 CP-1003 CP-1004 CP-1005 CP-1006 CP-1008 CP-1972.xx SDHC, 32GB Slot pro volitelné CH2, CH3, CH4 CH1 RS-232 CP-1013 CP-1014 CP-1015 CP-1016 CP-1018 CP-1970.xx 8DI, 4DO, 10RO,8AI, 4AO 4DI, 4DI/AI, 6RO 6DI/AI, 6RO, 2AO 2 DI, 13DI/AI, 10RO, 1 DI, 11DI/AI, 10RO, 4AO 2DO-triac, 2AO Základní moduly Základní moduly Základní moduly / OEM verze MR_0104 MR_0114 MR_0124 RS-232 RS-485 RS-422 UC-1205 SX-1181 GSM M bus Modem MR_0105 MR_0106 MR_0115 2x RS-232 1x RS-232 3x RS-485 1x RS-485 2x RS-485 IB DI OS DO IR-1501 IT-1604 IT DI, 8RO 8AI, 2AO 8AI, 2AO OT AO Terminal GT osé polohování UC-1203 UC-1204 SC-1101 SC-1101 SC-1102 SC-1111 OpenTerm MP bus RS-232/ RS-232/ CAN RF RS-485 RS-485 Wireless MBus ID-14 ID-17 ID-31 - nástěnný ID-32 - vestavný 4 dotykový panel MR_0161 MR_0160 CAN 2x CAN MR_0152 Profibus DP slave PLC I/O Rozšiřující moduly Polohovací moduly Komunikační moduly DMX 512 Operátorské panely s klávesnicí/dotykové ID vestavný dotykový panel PX_7811 PX_7812 7DI 4DI, 3DO CIB-1 CIB-2 C-IR-0203M C-IR-0303M 2AI/DI,2RO, 3AI/DI, 3RO 1AO/PWM C-WS-0200R krátkocestné dvojtlačítko C-WS-0400R iglass C-IT-0202S 2AI/DI, 2AO C-AM-0600I 5AI/DI, 1xAI C- OR M 8R O C-IB- 1800M 4AI/DI, 14DI C-WS-0400R krátkocestné trojtlačítko C-WS-0600R iglass C-IR-0203S 2AI/DI, 1RO,2AO C-IT-0100H-P Teplota C-IT-0504S 5AI/DI, 4AO C-OR-0011M RO C-RS-0200R Otočný ovladač Další dostupné designy: C-IT-0908S 9DI, 8DO C-IT-0100H-P Teplota C-JC-0006M 6 ovladačů žaluzií C-IT-0200R Teplota C-RI-0401S 2AI/DI, IR In/Out C-HM-0308M 3AI/DI,6RO, 2AO C-RQ-0600R-RHT Vlhkost, Teplota C-WG-0503S 2AI/DI, 3DO, 1Wiegand C-IT-0100H-P Teplota C-HM-1113M 3AI, 8DI, 9RO, 2AO C-WG-0500R čtečka RFID karet C-DL-0012S 12x DALI/DSI C-HM-1121M 3AI, 8DI, 19RO, 2AO Všechny obchodní značky náležejí jejich vlastníkům. Všechna práva vyhrazena. C-VT-0102B 1x inventer C-IT-0200I Teplota C-DM-0402M-RLC 2x Stmívač 230V AC/500VA C-RQ-0600R-PIR Detektor pohybu C-FC-0024X FanCoil C-OR-0202B 2AI/DI, 2RO C-DM-0006M -ULED 6x Stmívač C-RI-0401R IR In/Out, čidlo osvětlení, teploty, C-HC-0201F-E 2AI/DI, 0-100% Valve C-RI-0401I Teplota, Osvětlení C-LC-0202B 2AI/DI, 2RO C-DM-0006M C-DM-0002M -ILED 2x AO 0-10V, 6x Stmívač 2x RO C-RC-0002R Řízení teploty C-RC-0011R C-JC-0201B 1 Ovladač žaluzií C-RQ-0400I Teplota, vlhkost C-DL-0064M 64x DALI/DSI C-RC-0003R Řízení teploty, vlhkosti RCM2-1 C-VO-0001B Audio přehrávač C-IT-0200I-SI Solární irradiace C-EM-0401M 3f+1f elektroměr C-RQ-0600R-CHT CO 2, Vlhkost Teplota, C-AQ-0001R CO 2 C-AQ-0002R VOC C-BS-0001M C-AQ-0003R kouř C-DM-0001B-SL DTNVE-1/CIB řízení adresovatelných LED pásků a matic S-RS-01I Senzor deště DTNVEM-1 /CIB CIB Common Installation Bus, CFox CIB-3 CIB-4 CIB-5 CIB-6 CF x CFox CF x CFox CIB-7 CIB-8 CF x CFox CIB-9 CIB-10 CF x CFox RF x RFox RF x RFox RF x RFox RF x RFox R-HM-1113M 3AI, 8DI, 9RO, 2AO R-WS-0200R Time R-HC-0101F 1AI/DI, 0-100% Valve R-OR-0001B 1RO R-HM-1121M 3AI, 8DI, 19RO, 2AO R-KF-0400B 4DI R-WS-0400R R-IT-0100R R-KF-0500B Time Time 5DI R-RC-0011R R-RC-0001R R-IB-0400B 4DI R-IT-0100I Temperature

22 Tecomat Foxtrot komunikační kompatibilita WEB VIZUALIZACE SCADA, VIZUALIZACE APP, WEB, CLOUD SLUŽBY SYSTÉMY ZALOŽENÉ NA FOXTROTU KLIMATIZACE ZABEZPEČENÍ A PŘÍSTUPY TEPELNÁ ČERPADLA SOLÁRNÍ MĚNIČE AUDIO VIDEO SYSTÉMY NÁSTĚNNÉ OVLADAČE VĚTRÁNÍ, REKUPERACE OSTATNÍ NÁSTĚNNÉ OVLADAČE DOMÁCÍ SPOTŘEBIČE, OSVĚTLENÍ TOPENÍ OSVĚTLENÍ, STÍNĚNÍ Wiegand VŠECHNY OBCHODNÍ ZNAČKY NÁLEŽEJÍ JEJICH MAJITELŮM, VŠECHNA PRÁVA VYHRAZENA.

23 Foxtrot profesionální systém do profesionálních instalací Zakrytovaný rozvaděč v RD Částečně odkrytovaný rozvaděč v RD

24 Ovládání klimatu i žaluzií

25 Kongresový hotel VanDerValk ovládání multimedií, klima, osvětlení, stínění

26 Kongresový hotel VanDerValk ovládání multimedií, klima, osvětlení, stínění

27 SLIM - Gunboat 55

28

29

30

31

32 Tecomat worldwide Hotel Van Der Valk Veenedaal, Holandsko Liberty Technology Park, Cluj, Rumunsko Rodinný dům Düsseldorf, Německo Domy Ecomodula, Francie Měření a regulace Smith Medicals, Česká republika Apartmán Tri veže, Bratislava, Slovensko Rodinný dům, Maďarsko Vzduchtechnika VBW, Gdaňsk Polsko Vila na ostrově Korfu Řeco Kotelna na biomasu, Kohila Estonsko Kotelna, Lvov Ukrajina Hotel My Story, Lisabon, Portugalsko Český pavilon EXPO 2015 Milano, Itálie Showroom, Sao Paulo, Brazilie Sběr dat z plynoměrů, Istanbul, Turecko Klimatizace hotelu, Ibiza, Španělsko Certifikace v procesu Certifikace v procesu Parkoviště Tichin, Jekatěrinburg Rusko Klimatizace společenského sálu, Astana, Kazachstan Samsung, výroba LED display Korea Museum kyperského divadla, Limasol, Kypr Nemocnice Jeddah Saudská Arabie Překladiště ropy, Black sea terminal, Poti, Gruzie. 110 km přivaděče vody, Larestan, Irán Výroba rozvaděčů, Indie Výroba autodílů, Čína MVE Fujishida, Japonsko

33 RD Bzenec

34 EKOENERGIE.ORG

35 EKOENERGIE.ORG

36 Fotovoltaické panely Distribuční síť C-EM-0401M Měření Foxtrot CP-1091 Řízení Spotřeba v domě Infrastruktura pro nabíjení Hybridní střídač Klimatizace, tepelné čerpadlo Elektromobil Bateriové uložiště Akumulační nádrž

37 C-EM-0401M - Rychlý elektroměr, analyzátor sítě

38 C-EM-0401M - Rychlý elektroměr, analyzátor sítě

39 C-BM-0202x Battery Management systém na CIB

40 Bateriové uložiště fy Teco

41 Nissan Leaf nabíjený Foxtrotem

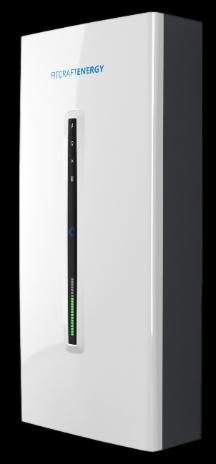

42 Spolupráce Teco - Fitcraft Energy SAVEBOX Home 4,5-7,5kWh SAVEBOX S 6-9kWh SAVEBOX M 18-20kWh SAVEBOX L 60kWh Pokročilá bateriová uložiště na bázi technologie LiFePo

43 TecoRoute konektivita bez veřejné IP adresy, bez dalšího HW Imunita vůči nastavení Připojení a adresace Zvýšení kybernetické bezpečnosti Firmware updater

44 Bývaly doby, kdy odborník na měření a regulaci vstupoval do řetězce přípravy staveb až jako poslední. Jeho úloha spočívala v prostém propojení zařízení připravených ostatními specialisty. S narůstající komplexností technologií, jejich vzájemnou součinností a snahou o detailní vyhodnocování a ovládání jejich funkce roste také úloha měření a regulace. Nejdramatičtěji se situace mění v typologii technologicky zdánlivě nejjednodušší: v oblasti bydlení, Jak ukazují naše zkušenosti a to co lidé chtějí ve svých domech řešit, začíná co do složitosti dohánět i průmyslové stavby. Vše směřuje od dříve oddělené elektroinstalace k integrovanému systému, zahrnujícího řídicí systém celé budovy spolu s měřením a regulací a slaboproudými instalacemi. Dosavadní praxe ukazuje, že nejlepších výsledků se dosahuje tam, kde se do integrace a automatizace celého projektu zapojí architekt, všechny profese, ale i investor hned na počátku.

45 Děkuji za pozornost
