1 KOMPLEXNÍ DOHLEDOVÉ SYSTÉMY Stálý dohled nad klíčovými technologiemi a systémy záložních zdrojů ať jste kdekoli

2 DOHLEDOVÉ SYSTÉMY SPOLEČNOSTI PRONIX Dohledové a monitorovací systémy PRONIX představují unikátní nástroj kontroly a zajištění bezproblémového chodu energetických objektů zahrnující různé typy dohledovaných technologií a systémů. Jsou vhodným pomocníkem obsluhy velínů, kterou mohou, v případě potřeby, zcela nahradit. Systémy automaticky upozorňují na vzniklé alarmové stavy, čímž předchází kritickým situacím, jež mohou mít za následek škody vysokých hodnot a někdy jen těžko nahraditelné ztráty. Obecná vizualizace aktuálního stavu monitorovaných technologií poskytuje vhodnou a přehlednou formou kompletní informace o všech sledovaných částech technologie a umožňuje tak rychlý a včasný zásah na správném místě. Monitorovací systémy PRONIX představují snížení celkových nákladů na provoz a dohled energo a datacenter, přispívají k jejich maximální bezpečnosti, efektivnosti a optimálnímu výkonu. Monitorovací systém PRONIX nachází své využití již od jednotlivých komponent až po velké komplexy rozvoden a elektráren, jakými jsou fotovoltaické elektrárny, přečerpávací nebo kompresorové stanice. Význam monitoringu Komplexní dohled a regulace energetických objektů Neustálý monitoring klíčových technologií a systémů záložních zdrojů Kompletní přehled celého systému na jediném místě Provázání s dalšími systémy např. chlazení, hašení, objektové a fyzické bezpečnosti apod. Monitorovací systémy a detekce osob Včasné informace pro rychlý zásah servisního techniků či jiných pověřených osob Upozornění formou SMS nebo u Vzdálený přístup přes webové rozhraní Grafická vizualizace stavu technologií i jednotlivých částí pro snadnější přehled Nižší náklady na obsluhu a dohled systémů a technologií Minimalizace nákladů spojených s výpadky technologií Optimální výkon všech zařízení Maximální bezpečnost

3 TECHNICKÉ PŘEDPOKLADY A PŘÍKLADY ŘEŠENÍ Technické možnosti Příklady realizací Modularita systému pro jednoduché rozšíření Originální aplikace vytvořená podle konkrétních požadavků zákazníka a zvolených technologií Možnost připojení široké škály zařízení a technologií různých výrobců Dostupnost standardních typů komunikačních rozhraní a protokolů Vzdálený dohled celého systému (dispečink klienta, servisní organizace, management) Možnost začlenění do nadřazeného dohledového systému zákazníka (např. BMS) Víceúrovňový uživatelský přístup Přehledné grafy a vizualizace dat Export do souborů, databází aj. (podporované formáty txt, xml, exp, csv, xls, dbf, odt sym, ini aj.) Archivace umožňující sledování historických dat a vývojových trendů Vzhled uživatelského prostředí dle přání zákazníka Zálohované napájení dohledového a řídicího systému Monitorovaná zařízení Motorgenerátor DUPS UPS DC zdroje Testování baterií UPS Cellwatch Prvky rozvaděčů R-ATS, R-H, R-CH, R-SBP, R- PDR včetně měření sítě Stav klimatizací a systému chlazení Kompenzace účiníku SHZ EPS EZS CCTV Teplota, vlhkost, únik kapaliny, CO, kouř Detekce pohybu v místnosti IT stojany (teplota, vlhkost, dveřní kontakty, ) Systémy vzduchotechniky, vytápění, ohřevu užitkové vody apod. ŠKODA AUTO Instalace záložního napájení včetně dohledu celé technologie s proaktivními prvky a web přístupem. Dohled rozvoden vysokého a nízkého napětí (VN, NN), záložních zdrojů DUPS a systému chlazení, řízení rozvodny VN a NN, protokoly SNMP, MODBUS RTU, MODBUS TCP. K2 ATMITEC Projekt a instalace 3 datových sálů včetně systému záložního napájení a systému chlazení a VZT, dohled kompletní technologie, měření spotřeby na vývodech pro IT rozvaděče, proaktivní informace pro servisní organizaci, protokoly SNMP, MODBUS RTU, MODBUS TCP. FOXCONN Dodávky modulů pro sběr dat z motorgenerátorů a UPS po celém areálu, dohled hlavní serverovny včetně systému záložního napájení a chlazení, zasílání alarmů přes SNMP trap, příprava pro webpřístup servisní organizace. MINISTERSTVO FINANCÍ ČR Řízená rozvodna včetně zdroje záložního napájení, zasílání alarmů přes SNMP trap, orientační měření spotřeby elektrické energie, přehledná grafická vizualizace celého systému napájení (rozvodna, motorgenerátor, UPS).

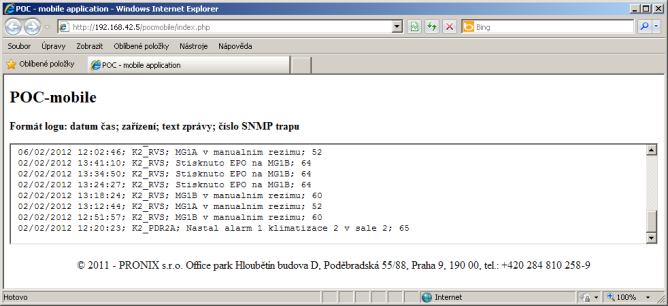

4 TYPY VIZUALIZACE DOHLEDOVÝCH SYSTÉMŮ Textová forma vizualizace Vizualizaci monitoringu technologií lze řešit dvěma možnými způsoby. Základní variantu tvoří prezentace dat textovou formou. Tato varianta je určena pro monitoring technologií, kde je k dispozici dispečerské pracoviště s nepřetržitou obsluhou neustále sledující stav. Využití grafické a textové vizualizace sebou přináší mnoho výhod. Obsluha nemusí být nepřetržitá. V případě vzniku události může být informována např. pomocí SMS. Na základě upozornění se může přes mobilní telefon podívat na textový výpis stavu nebo si přes laptop zobrazí grafickou vizualizaci a zjistí tak přesný stav kompletního systému. Komplexní dohledové systémy společnosti PRONIX jsou sestavovány přímo na míru dle konkrétních požadavků klienta. Na výběr jsou dva základní druhy. Jednoduchá grafická vizualizace Grafická forma vizualizace Příklad textové verze vizualizace Mnohem efektivnější nástroj však poskytuje grafická vizualizace. Ta je členěna do určitých skupin, které představují jednotlivé komponenty systému i s jejich logickými vazbami. Lze tak vykreslovat přehledová schémata napájení, chlazení, zakreslovat do půdorysů stav jednotlivých komponent, případně skupin, apod. Prvním je jednoduchá grafická vizualizace realizovaná přímo na webserveru PLC, která plní funkci sběru dat z technologie. Výhodou je jednoduchá instalace. Profesionální vizualizace SCADA Druhou možností je produkt sestavený s využitím profesionálního vizualizačního nástroje určeného pro realizaci SCADA 1 systémů. Tento produkt umožňuje tvorbu různých grafických objektů a komunikaci s velkým množstvím sběrných míst. Samozřejmostí je začlenění různých zařízení ostatních výrobců. Příkladem mohou být UPS, motorgenerátory, klimatizační jednotky, nebo přímo celky technologií systém chlazení apod. Příklad nadřazeného dohledového systému Příklad grafické verze vizualizace 1 Supervisory Control And Data Acquisition

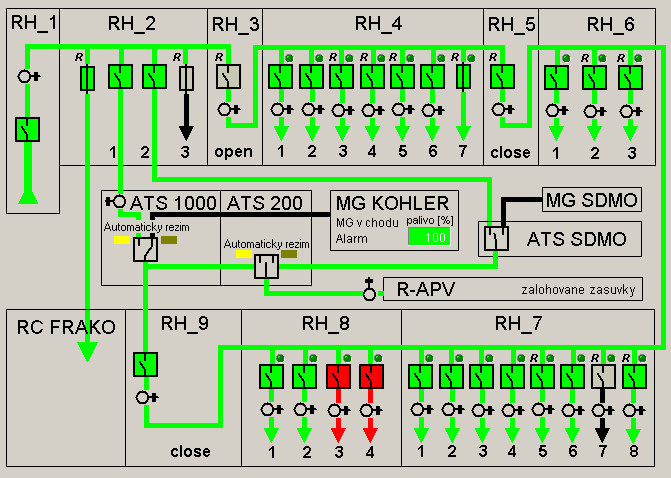

5 Jednoduchá vizualizace - webserver Využívá se přímo integrovaného webserveru PLC kontroléru, který má programové vybavení pro sběr dat z technologie. Součástí programového vybavení PLC kontroléru bývá i základní grafická vizualizace, kde jsou přehledně zobrazeny naměřené hodnoty a stavy jednotlivých komponent. export dat na MySQL server ukládání vybraných dat do souborů export souborů na SD kartu export souborů na FTP server při vzniku definované události zaslání upozornění formou SMS. Mezi stavové informace patří především: stav hlavního jištění rozvaděče stav přepěťové ochrany stav vývodových jističů stav přívodu/vývodu/by-pass UPS stav UPS z reléových kontaktů stav motorgenerátoru z reléových kontaktů. Příklad řízené rozvodny s vizualizací Připojení přídavných zařízení je možné přes komunikační sběrnice: TTY linka 4-20mA RS-232 RS-485 LAN. Lze využít komunikační protokoly: Příklad jednoduché vizualizace - přehled Dle přání zákazníka je možné při změně stavu těchto stavů vygenerovat SNMP trap a zaslat na definovaný SNMP manažer. MODBUS RTU (RS-232/485) MODBUS TCP SNMP MIB, SNMP trap BACnet, BACnet/IP LON, KNX. Standardně jsou v rozvaděčích měřeny vstupní parametry sítě, mezi něž patří třífázově U, I, f, PF. Dále lze získat maximální, minimální a průměrné hodnoty U, I, f a celkovou dodanou energii v kwh. Tyto a další číselné hodnoty jsou ukládány do MIB tabulky. Řešení s modulárním PLC kontrolérem umožňuje mimo jiné: zasílání naměřených dat em zpracování dat z webu protokol http Příklad dohledu motorgenerátoru

6 SCADA - objektová vizualizace Pro sběr dat je využíváno modulárních PLC kontrolérů vzájemně propojených mezi sebou. V panelovém PC nebo serveru je instalováno rozhraní pro objektovou vizualizaci. Ta je sestavena v prostředí ControlWeb. Příklad web-exportu grafické vizualizace Příklad grafické vizualizace - UPS Data z jednotlivých sběrných míst jsou přenášeny protokolem MODBUS TCP do PC s vizualizací. Zde probíhá zpracování dat pro prezentaci ve vizualizaci, případně vykreslování grafů nebo archivaci dat do souborů. Kromě již zmíněných funkčností modulárního PLC lze využít pro komunikaci mnoho dalších protokolů: Arion DB-net/IP ODBC OPC klienti Příklad grafické vizualizace - chlazení Pro předávání dat lze také využít soubory formátů txt, xml, exp, csv, xls, dbf, odt sym, ini a jiné. Výhody objektové vizualizace Připojení pracovišť s více jednotkami pro sběr dat Možnost rozšíření systému o další komponenty a dohledovaná zařízení Libovolné doplňování dalších funkcí systému za provozu Využití dat z aplikací třetích stran Řízení výpočetních procesů sdílení a přenos volných výpočetních kapacit Příklad web-exportu grafické vizualizace

7 PROFIL SPOLEČNOSTI PRONIX s.r.o. je předním integrátorem systémů záložního napájení na českém a slovenském trhu. Poskytuje flexibilní řešení od instalace jednotlivých elektrotechnologií až po komplexní systémy datových center včetně stavebních prací, systémů chlazení, hašení, vzduchotechniky, EPS, EZS, CCTV, EKV a MaR. Naše nabídka služeb zahrnuje inovativní návrhy projektů a inženýrských prací, profesionální realizace, unikátní monitoring technologií, audity a konzultace, záruční a pozáruční servis. Zákazníci, kteří si cení našich, ve své třídě nejlepších, systémů napájení, obvykle přichází z oblastí, jakými jsou: finance a bankovnictví, telekomunikace a datová centra, komerční sektor, poradenství a služby, média, automatizace, energetický sektor, doprava, veřejná správa nebo výrobní průmysl. Silná pozice na trhu Inovativní projekce a inženýring Profesionální realizace odborníků Nejmodernější technologie Unikátní monitoring technologií NON-STOP servis a podpora 24/7/365 Stabilní společnost s dvacetiletou tradicí Mezinárodní certifikace a ocenění Audity Konzultace Projekce Inženýring Cost Management Technický dozor Aplikace Servis Sídlo společnosti Provozovna PRONIX s.r.o. Office park Hloubětín, budova D U Kněžské louky 28/2145 Poděbradská 55/ Praha Praha 9 Tel.: Fax: pronix@pronix.cz
