1 Nabídkový list výrobku : BEZKONTAKTNÍ SAMOOBSLUŽNÁ AUTOMYČKA AUTOMYČKY ČR s.r.o. Bruntálská 1263/ Krnov Provoz: Hlubčická 2245/ Krnov IČ: DIČ: CZ Telefon : automycky@gmail.com 1

2 OBSAH : 1. Řešení základů str Naše Inovační systémy str Technologie str Konstrukce str Fotografie str

3 Řešení základů: Pro vybudování základů a pojezdových ploch používáme prefabrikované díly, do kterých již máme vyrobeny průchody pro elektroinstalace, řídící kabely, odpadní potrubí a vytápění podlah mycích boxů. Každé mycí stanoviště je opatřeno vlastním ohřevem podlahové plochy s nastavením výkonu. Složení dílů: Vlastnosti: Vysoce pevnostní beton Inovativní prvek zrychlující výstavbu 30/37 ( B37 ) mycích center Ocelové výstuže Přípravné práce zaberou jen několik dnů PEX systém vytápění Díky technickému označení a podlahy možnosti přemístění do Styro pěna 5cm jiné lokality je možný technologický leasing Prefabrikát Je vyroben stejně jako prefabrikáty mostních konstrukcí Venkovní izolace a Kvalitní materiály zaručují impregnační vrstva dlouholetou životnost Kotvy pro přepravu a Je několikrát pevnější, než lité montáž betonové materiály Výhody prefa. + Urychlení stavby o 2 měsíce + Odpadá mokrý proces + Přesně spádováno + Zabudované podlahové vytápění + Vytvořené otvory pro instalace + Možnost přemístění celé stavby Zde si prohlédněte naši montáž prefabrikované podlahy - 3

4 Naše standardní a příplatkové systémy SYSTÉM ČIŠTĚNÍ VODY voda je do technologické místnosti přiváděna potrubím, které je napojeno do vstupního filtru s propustností 50 mikronů. Filtrovaná voda je přivedena do změkčovacího zařízení pracujícího v nepřetržitém provozu. Upravená voda je uskladněna v 1000 litrové nádobě k dalšímu použití: Vstupní mytí, hlavní mytí, opláchnutí, konzervaci laku hydrovoskem. SYSTÉM REVERZNÍ OSMÓZY upravená změkčená voda je tlakem 12 barů tlačena do osmotického válce, tam je zbavena všech mikroorganismů a stopových prvků ve vodě obsažených. Voda, která byla reverzní osmózou vyrobena, je uskladněna v nádobě 1000 litrů k dalšímu použití. Jedná se o dosud nejlepší technologii v čištění vody, která je schopna odstranit více než 95 % všech rozpuštěných látek, 99 % organických látek. Z vody odstraní 99 % těchto látek: Chlor, měď, olovo, barium, chrom, rtuť, sodík, vápník, fluoridy, dusitany, dusičnany. Čistota vody se pohybuje v rozmezí 3-6 mikronů. SYSTÉM PŘESNÉHO DÁVKOVÁNÍ - chemických prostředků, využívá pulzní dávkovací čerpadla. Ta jsou vyrobena pro přesnou a plynulou distribuci chemických prostředků do mycí vody. Každý mycí program (kromě programu oplachování) má vlastní pulzní dávkovací čerpadlo (hlavní mytí má dvě čerpadla protože pracujeme s aktivovanou chemií). Při možné poruše čerpadla, se tato závada projeví pouze u jednoho programu na jednom stanovišti. SYSTÉM ZIMNÍ CIRKULACE VODY je založen na známém principu: Voda proudící určitým tlakem nezamrzne. Venkovní teplotní čidlo umístěné ve výšce 400 cm při poklesu teploty pod +3 C spustí zimní cirkulační systém. Voda je čerpána z 300 litrové podzemní nádrže do mycích pistolí, které jsou vyrobeny tak, že jimi protéká voda pod tlakem 5 barů. Tato voda je potrubím přiváděna zpět do podzemní nádrže, odkud je opakovaně distribuována do jednotlivých mycích boxů. SYSTÉM ŘÍZENÍ SIEMENS řídící jednotku tvoří průmyslový PC Siemens Simatic se softwarem jenž umožňuje správu zařízení prostřednictvím HDM dotykového displeje. Systém je vybaven různými přístupy k jednotlivým funkcím, ochranou pomocí hesla, možností změny nastavení myčky, změny cen jednotlivých programů a celou řadou dalších pokročilých funkcí. 4

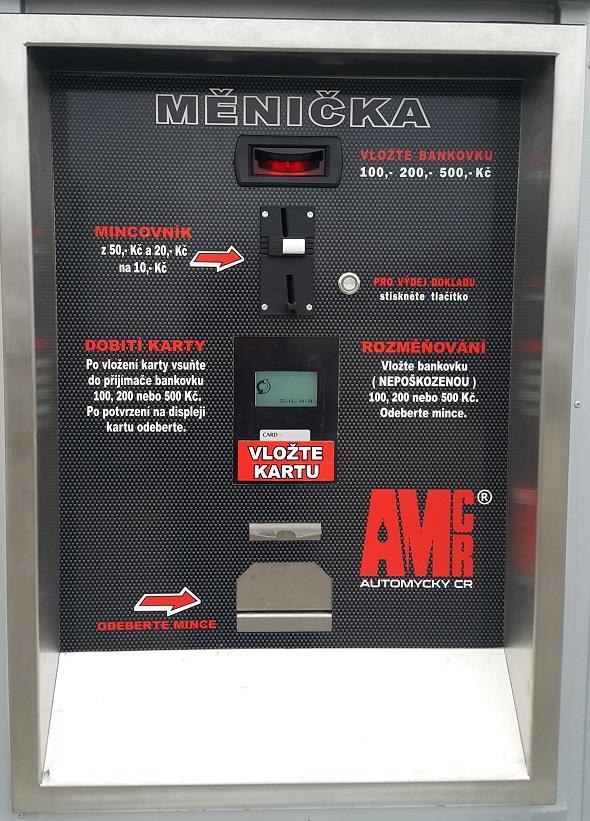

5 SYSTÉM ŘÍZENÍ - zařízení má vlastní systém dozoru přes Internet. To vám umožní náhled všech klíčových parametrů provozu myčky. Systém posílá y s informacemi o provozu, havárie, statistické údaje o práci za hodinu atp. Přes internet můžete změnit nastavení myčky. Tento systém vám dává možnost řídit provoz jedné, nebo celé sítě myček z počítače nebo mobilního telefonu. SYSTÉM BEZKONTAKTNÍCH VĚRNOSTNÍCH KARET - lze nabít přímo na měničce mincí, nebo pomocí externí nabíječky. Věrnostní karty jsou bezkontaktní a jejich čtečky lze instalovat do každého mycího stanoviště. SYSTÉM PLATEBNÍCH KARET běžné platební karty Visa, MasterCard každý obslužný nerezový stojan je opatřen vstupy na zapojení bankovních platebních karet. Nutné připojení Internet. SYSTÉM SMĚNY BANKOVEK do přední stěny technologické místnosti lze instalovat zařízení pro rozměňování bankovek na mince, dobíjení věrnostních karet s nastavitelnými akcemi, možnost instalace rozměňovaly 50 Kč a 20Kč na 10 Kč tiskárny dokladů. SYSTÉM ODSÁVÁNÍ MINCÍ z ovládacích stojanů na každém stanovišti. Mince a žetony jsou sbírány pomocí sacích turbin, poháněných průmyslovým motorem do bezpečně uložených schránek v technologické místnosti pět jedinečných mycích programů nabízených pro vás jako standard, s možností rozšíření až na osm mycích programů: 6) Měkký kartáč s aktivní pěnou 7) Mytí vysokou aktivní pěnou 8) Mytí disků kol = přídavné systémy Podařilo se nám vytvořit bezkontaktní mycí systém, který díky použitým materiálům a nejkvalitnějším komponentům vyniká nejvyšší dosažitelnou kvalitou a dlouhou životností. Všechny mycí programy spojují tyto faktory - (tlak, teplota, chemické látky, změkčená a osmotická voda). 5

6 POPIS TECHNOLOGIE AUTOMYČKY ČR Rozvody vody, rámy, stojany a panely vyrábíme z kvalitní nerezové tzv. potravinářské oceli. Technologie samoobslužného mycího systému, je umístěna v protihlukově a tepelně izolované technické místnosti. Námi vyráběné technologické celky se skládají z několika vzájemně propojených částí: 1 elektrorozvodna - ve které jsou umístěny řídící a propojovací komponenty. 6

7 2 - nerezový panel s čerpadly chemických prostředků sloužících k dodávce mycí chemie do vody - plně automatizovaný provoz. 3 - plně vybavený nerezový panel osmotického systému s čerpadlem, řízením a automatickým provozem výroby i distribuce reverzně osmotické vody. 7

8 4 - dvě láhve změkčovače opatřené řídící elektronikou, spojené s nádobou proplachu - plně automatický provoz. 5 -zásobníky, na změkčenou a osmotickou vodu. 6 - ohřev užitkové vody a vytápění podlah zajišťují dva samostatné plynové kotle Wiessmann, s možností komunikace vzdáleným přístupem. Možné alternativy zem. plynu Propan butan, Elektřina, LTO, solární ohřev nebo tepelné čerpadlo. 7 čerpadla a motory jsou společně s regulátory tlaku a ostatními komponenty instalovány do kvalitního nerezového stojanu - plně automatizovaný provoz. 8

9 Technologie výrobce AUTOMYČKY ČR s.r.o. standardně obsahuje: Řídící stojan s následujícím vybavením: Vysoký celo-nerezový obslužný panel s ovládacími prvky. Elektronický mincovník s akceptací mincí 10,20 a 50,- Kč. Elektronické čtyřmístné displeje odpočet času nebo impulzu. Led poosvětlená spouštěcí tlačítka v antivandal provedení. Možnost věrnostních i platebních karet. Technologie vysokotlakého zařízení: Máme zabudovány v masivním nerezovém rámu s policemi. Naši technologii tvoří celek: Motorů, vysokotlakých nerezových čerpadel, elektromagnetických ventilů, mísících čerpadel chemie, regulátorů tlaku, frekvenčních měničů, PC-Siemens a spousty dalších součástí, které zajišťují bezchybný provoz naší bezkontaktní samoobslužné automyčky. Zimní proti-zámrzný systém: Je tvořen spádovým cirkulačním potrubím, cirkulační jímkou opatřenou systémem řízení hladiny vody, sacím potrubím, sacím košem, oběhovým čerpadlem s vlastním řízením provozu, které od mycích stanovišť odvádí proud vody protékající mycími pistolemi a kartáči. Celý systém je napojen na venkovní teplotní čidlo a oběh vody je řízen automaticky. Havarijní proti-zámrzný systém: Tento systém se aktivuje v případě výpadku elektrické sítě, tak zamezíme zamrznutí hadic, pistolí, atp. Je možné rozšíření o elektrické topné kabely u venkovního vysokotlakého vedení. Vybavení mycího stanoviště: Do každého mycího stanoviště instalujeme: Otočné nerezové rameno opatřené rotačními spojkami, Rozvody vysokotlaké vody ve vysokotlaké hadici tzv. dvou-oplet se zvýšenou odolností proti otěru. Vysokotlaká pistole s protiúrazovým ventilem spolupracujícím s vnějším protinámrazovým systémem. Ruční nástavec 450 mm s termicky izolovaným držákem opatřený krytou keramickou tryskou. Systém ohřevu mycí vody a ohřevu podlahy: Naše zařízení obsahuje systém ohřevu TUV a topení do podlahových panelů. V našich výrobcích převážně používáme kotle Viessmann, bojlery Dražice. Veškeré rozvody TUV vyrábíme v bezešvých trubkách z nerezové oceli, stejně jako všechny napojení a ostatní rozvody. Podlahové topení je rozvedeno do jednotlivých okruhů rozvodech PEX al PEX a každé stanoviště je řízeno samostatně. Odkouření je řešeno komínem v provedení tzv. Turbo. Rozvody podlahového topení jsou naplněny nemrznoucí směsí až do -30 C a řízení provozu je plně automatizováno. 9

10 Systém dokonalé úpravy vody : Při vstupu vody je instalován proplachovací filtr, za kterým je zařazena soustava dvou změkčovacích lahví, které jsou spojeny s čistícím zařízením změkčovačů. Filtrace a změkčování vody je řízeno průtokoměrem vestavěným v řídící hlavici a probíhá plně automaticky. Dvě nádoby změkčovače s cyklickým střídáním výroby Nádrž na regenerační solný roztok s regulací sání na vstupu Nezávislý ventil pro kontrolu plnění nádrže na solný roztok při výpadku tlaku vody v síti Mechanické měření množství vyrobené vody odolné proti poruchám způsobeným dočasnými výpadky napětí Vizuální hlášení chybějícího solného roztoku Systém reverzní osmózy s kapacitou výroby podle konkrétního zařízení. Systém optické informace, který je tvořen ukazateli: provozu, kvality výrobku a signalizace příliš nízkého tlaku Elektronický kontrolní panel systému výroby reverzní osmózy displejem a měřením stupně čistoty Automatické oplachování nízkým tlakem a přechod do pohotovostního stavu Manometry kontrolující tlak na vstupu čerpadla a tlak v membráně systému osmózy Přehledné a přesné ukazatele průtoku a výroby Čítač provozních hodin Filtr vstupní vody s propustností 5 µm Samonasávací rotační čerpadlo Spirálovitě navíjené vysokokapacitní membrány vyrobené na bázi polyamidu V případě nedostatku osmotické vody se automaticky přepne na změkčenou vodu Systém úspor vody a elektřiny: V našich výrobcích je obsaženo mnoho inovativních a autorských řešení, která snižují náklady provozu, při zachování nejvyšší kvality mytí. Tato řešení v oblasti úspor elektřiny, vody a topných médií, podstatně zvyšují zisky našich zákazníků. Námi vyrobené bezkontaktní samoobslužné automyčky, pracují v nákladech 20% 23 % (rozdíl v nákupních cenách médií). 10

11 MYCÍCH PROGRAMŮ 1: PŘEDMYTÍ- nanesení chemického prostředku s použitím změkčené a demineralizované vody ke změkčení zaschlých nečistot 2: HLAVNÍ MYTÍ - změkčená voda + chemie neutrální vůči laku + tlak vody + aktivátor + vysoká teplota = dokonalá čistota. 3: OPLACH - zbytky nečistot a chemických prostředků po bezkontaktním mytí se oplachují čistou chladnou vodou. 4: KONZERVACE POLYMEREM - změkčená voda + polymer díky svým vlastnostem přilne ke karoserii a dlouhodobě ji chrání. 5: LEŠTĚNÍ - SUŠENÍ demineralizovaná voda zaručí výsledek beze skvrn a šmouh. Pět našich unikátních programů dodávaných jako standardní vybavení, poskytuje zákazníkovi nejvyšší možný komfort a kvalitu mytí. Pokud však uvažujete o rozšířeném vybavení, je možnost naši technologii rozšířit o další programy. 6 -MYTÍ MĚKÝM KARTÁČEM - mytí speciálním měkkým kartáčem spojeným se systémem výdeje aktivní pěny. 7 -MYTÍ VYSOKOU PĚNOU - mytí speciální vysokou pěnou ( vhodné do uzavřených prostor ) 8-MYTÍ DISKŮ KOL speciální chemie + teplota + tlak (nezbytná instalace ČOV ) 11

12 KONSTRUKCE, ATIKY, BANNERY, OBLOŽKY SLOUPŮ A OSVĚTLENÍ. Vyrábíme několik typů ocelových konstrukcí, které jsou pro jejich dlouhou životnost žárově zinkovány, případně ošetřeny práškovou barvou. Každý sloup konstrukce, je uchycen čtyřmi chemickými kotvami. Odvod dešťové vody je možno řešit v rozích anebo ve střední části konstrukce, rýny jsou kryty 60 cm. vysokou atikou, svody mohou být kryty obložením sloupů. Kotvení - naše konstrukce jsou kotveny do prefabrikovaných dílů speciálními chemickými přípravky. Proto ani po dlouhé době používání nedochází k popraskání či poškozen kotvení. Atika o výšce 60 cm (příp. 80 cm), je vyrobena z ohýbaného a tvarovaného hliníkového plechu, ošetřeného práškovou barvou. Světelné nápisy lze řešit prořezem, vložením 3D písmen, nebo nálepkami u nepoosvětlených nápisů. Do atiky lze zakomponovat různé nápisy, nebo pásky led osvětlení. Bannery od sebe oddělují jednotlivá mycí stanoviště a jsou uchyceny v ocelové konstrukci. Bannery vyrábíme s materiálu odolného vlivům počasí, kvalitní barvy a UV ochrana zaručuje dlouhou životnost. Obložky sloupů jsou vyrobeny z ocelového plechu. Obložky mohou být patřeny svítícími, lakovaného práškovou barvou s dlouhou životností. Možnost Nápisů, led osvětlením atp. K osvětlení mycích stanovišť využíváme výhod led osvětlovacích těles, která šetří provozní náklady a svým světelným výkonem předčí do nedávna používané klasické světelné zdroje. Zdrojem světla jsou moderní diody LED s malým odběrem a dlouhou životností. Stanoviště jsou osvětlena pozičními světly. Při aktivaci mytí, se rozsvítí mycí prostor a po ukončení práce se sám přepne do úsporného režimu osvětlení. 12

13 Pro Vaši lepší představu o našich výrobcích, připojujeme několik fotografií: Prefabrikovaná stavba s přívody energií, topením, odpadním a cirkulačním potrubím. 13

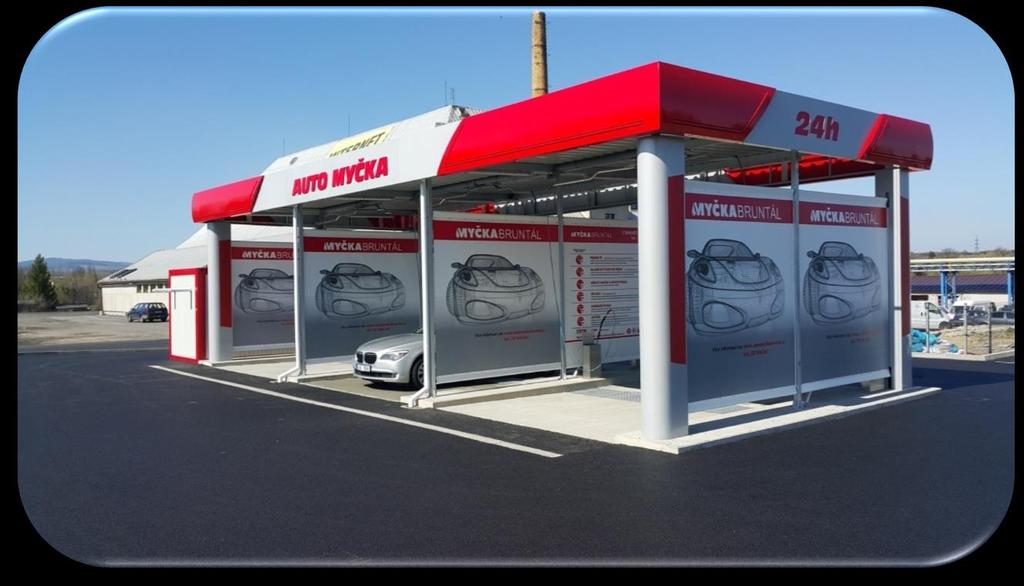

14 Ocelová konstrukce je žárově zinkovaná a může být ošetřena práškovou barvou. Konečný vzhled naší automyčky Pohled na část technologie 14

15 O kvalitu a výdrž nám jde především - nerezová čerpadla o výkonu až 200 barů Nerezové ovládací stojany v antivandal provedení 15

16 Všechny rozvody vyrábíme z kvalitní nerezové oceli Originální české platební systémy v nerezovém provedení 16

17 Několik fotek naší práce 17

18 18

19 19

20 20

21 21

22 Jsme společnost s vlastním samostatným vývojem strojů a zařízení, neustále pracujeme na dokonalém spojení kvality, nízkých provozních nákladech a profesionálním autorském řešení. Ekologii bereme opravdu vážně, proto nepoužíváme prášek ale novinku v mytí, dvou-složkovou aktivovanou chemii, která svými vlastnostmi překonala všechny dosud používané chemické prostředky. Výsledkem jsou naše výrobky, české automyčky nevyšší kvality, které svým ekologickým provozem splňují veškeré normy platné v Evropské Unii. EKONOMIKA PROVOZU námi vyráběných technologických celků bezkontaktního mytí, se pohybuje v rozpětí od 20 % do 23 % ( v závislosti na cenách médií ). Více informací Vám rádi poskytneme na telefonech : S přáním krásného dne : Roman CHALUPA st. Jednatel české výrobní společnosti AUTOMYČKY ČR s.r.o. 22
