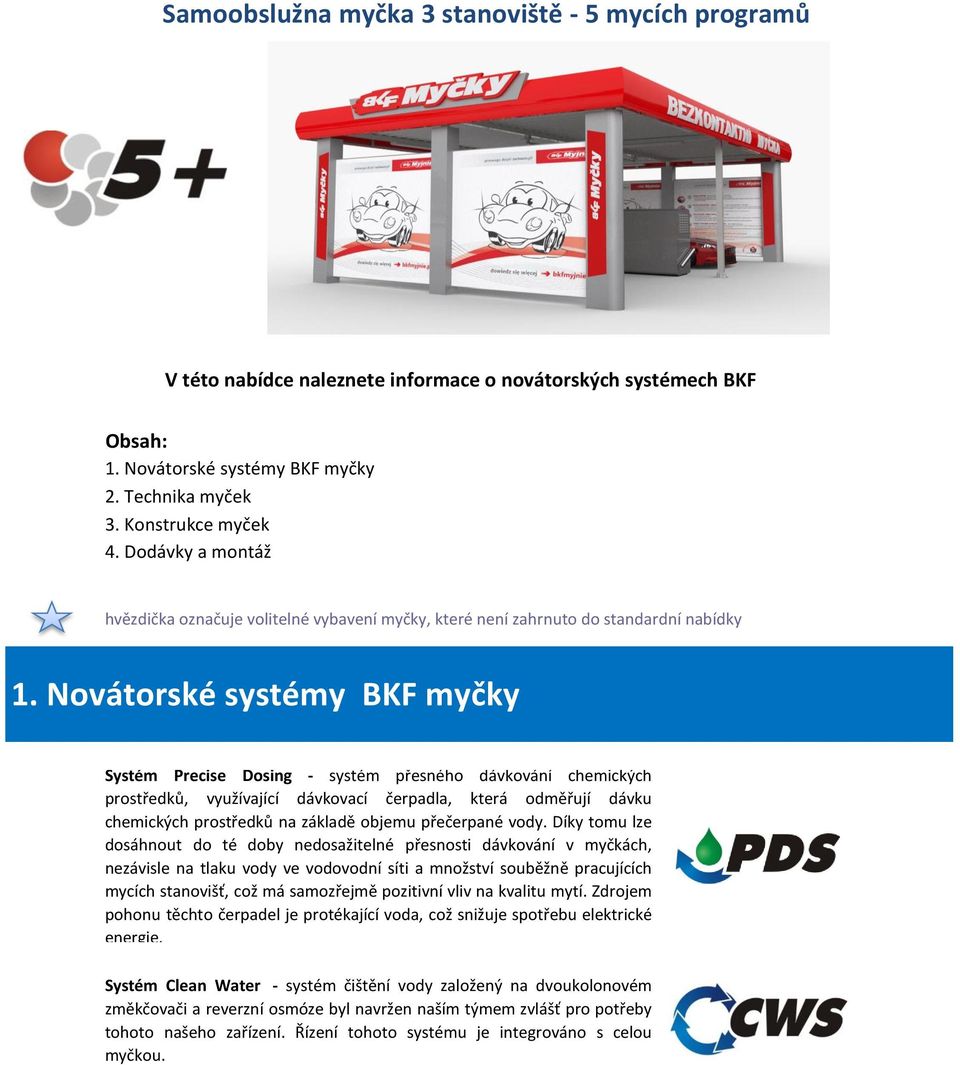

1 Samoobslužna myčka 3 stanoviště - 5 mycích programů V této nabídce naleznete informace o novátorských systémech BKF Obsah: 1. Novátorské systémy BKF myčky 2. Technika myček 3. Konstrukce myček 4. Dodávky a montáž hvězdička označuje volitelné vybavení myčky, které není zahrnuto do standardní nabídky 1. Novátorské systémy BKF myčky Systém Precise Dosing - systém přesného dávkování chemických prostředků, využívající dávkovací čerpadla, která odměřují dávku chemických prostředků na základě objemu přečerpané vody. Díky tomu lze dosáhnout do té doby nedosažitelné přesnosti dávkování v myčkách, nezávisle na tlaku vody ve vodovodní síti a množství souběžně pracujících mycích stanovišť, což má samozřejmě pozitivní vliv na kvalitu mytí. Zdrojem pohonu těchto čerpadel je protékající voda, což snižuje spotřebu elektrické energie. Systém Clean Water - systém čištění vody založený na dvoukolonovém změkčovači a reverzní osmóze byl navržen naším týmem zvlášť pro potřeby tohoto našeho zařízení. Řízení tohoto systému je integrováno s celou myčkou.

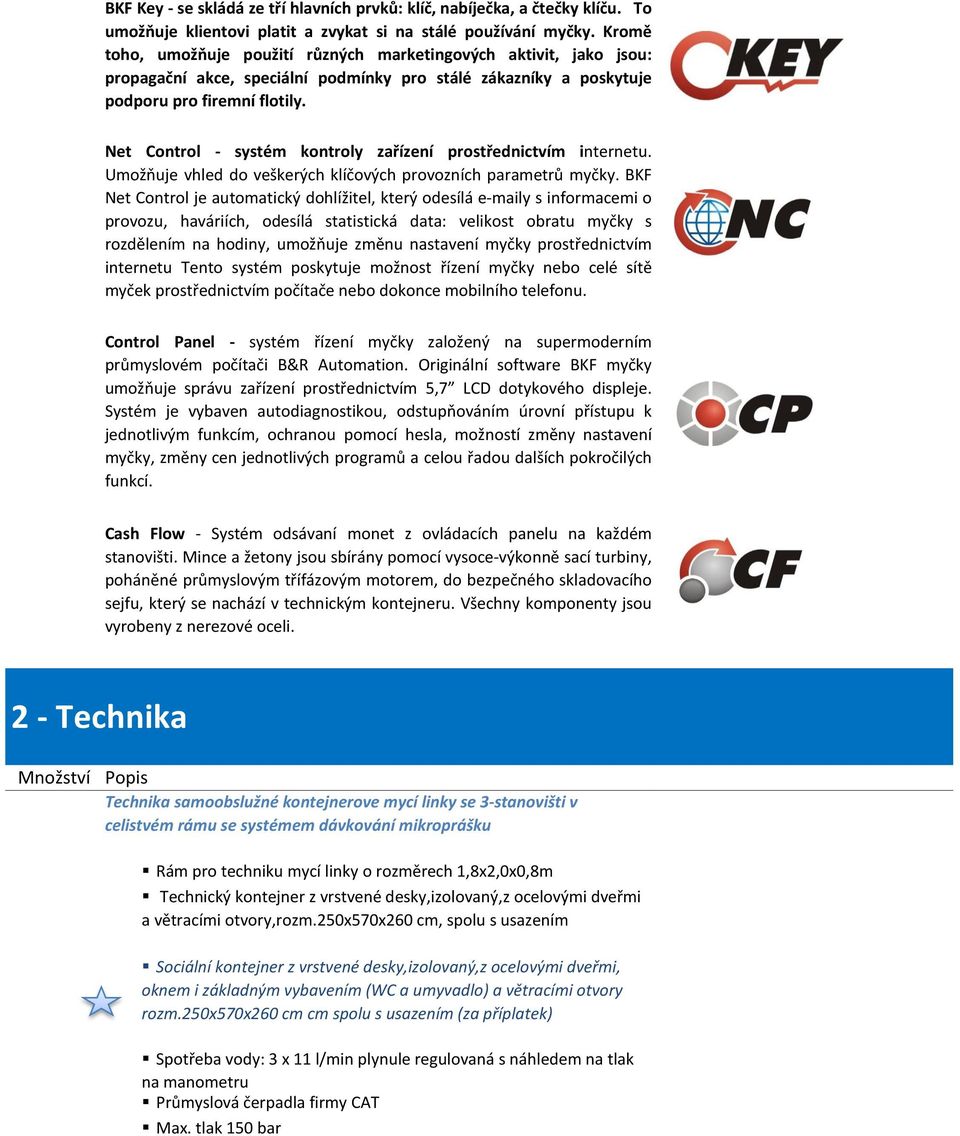

2 BKF Key - se skládá ze tří hlavních prvků: klíč, nabíječka, a čtečky klíču. To umožňuje klientovi platit a zvykat si na stálé používání myčky. Kromě toho, umožňuje použití různých marketingových aktivit, jako jsou: propagační akce, speciální podmínky pro stálé zákazníky a poskytuje podporu pro firemní flotily. Net Control - systém kontroly zařízení prostřednictvím internetu. Umožňuje vhled do veškerých klíčových provozních parametrů myčky. BKF Net Control je automatický dohlížitel, který odesílá y s informacemi o provozu, haváriích, odesílá statistická data: velikost obratu myčky s rozdělením na hodiny, umožňuje změnu nastavení myčky prostřednictvím internetu Tento systém poskytuje možnost řízení myčky nebo celé sítě myček prostřednictvím počítače nebo dokonce mobilního telefonu. Control Panel - systém řízení myčky založený na supermoderním průmyslovém počítači B&R Automation. Originální software BKF myčky umožňuje správu zařízení prostřednictvím 5,7 LCD dotykového displeje. Systém je vybaven autodiagnostikou, odstupňováním úrovní přístupu k jednotlivým funkcím, ochranou pomocí hesla, možností změny nastavení myčky, změny cen jednotlivých programů a celou řadou dalších pokročilých funkcí. Cash Flow - Systém odsávaní monet z ovládacích panelu na každém stanovišti. Mince a žetony jsou sbírány pomocí vysoce-výkonně sací turbiny, poháněné průmyslovým třífázovým motorem, do bezpečného skladovacího sejfu, který se nachází v technickým kontejneru. Všechny komponenty jsou vyrobeny z nerezové oceli. 2 - Technika Množství Popis Technika samoobslužné kontejnerove mycí linky se 3-stanovišti v celistvém rámu se systémem dávkování mikroprášku Rám pro techniku mycí linky o rozměrech 1,8x2,0x0,8m Technický kontejner z vrstvené desky,izolovaný,z ocelovými dveřmi a větracími otvory,rozm.250x570x260 cm, spolu s usazením Sociální kontejner z vrstvené desky,izolovaný,z ocelovými dveřmi, oknem i základným vybavením (WC a umyvadlo) a větracími otvory rozm.250x570x260 cm cm spolu s usazením (za příplatek) Spotřeba vody: 3 x 11 l/min plynule regulovaná s náhledem na tlak na manometru Průmyslová čerpadla firmy CAT Max. tlak 150 bar

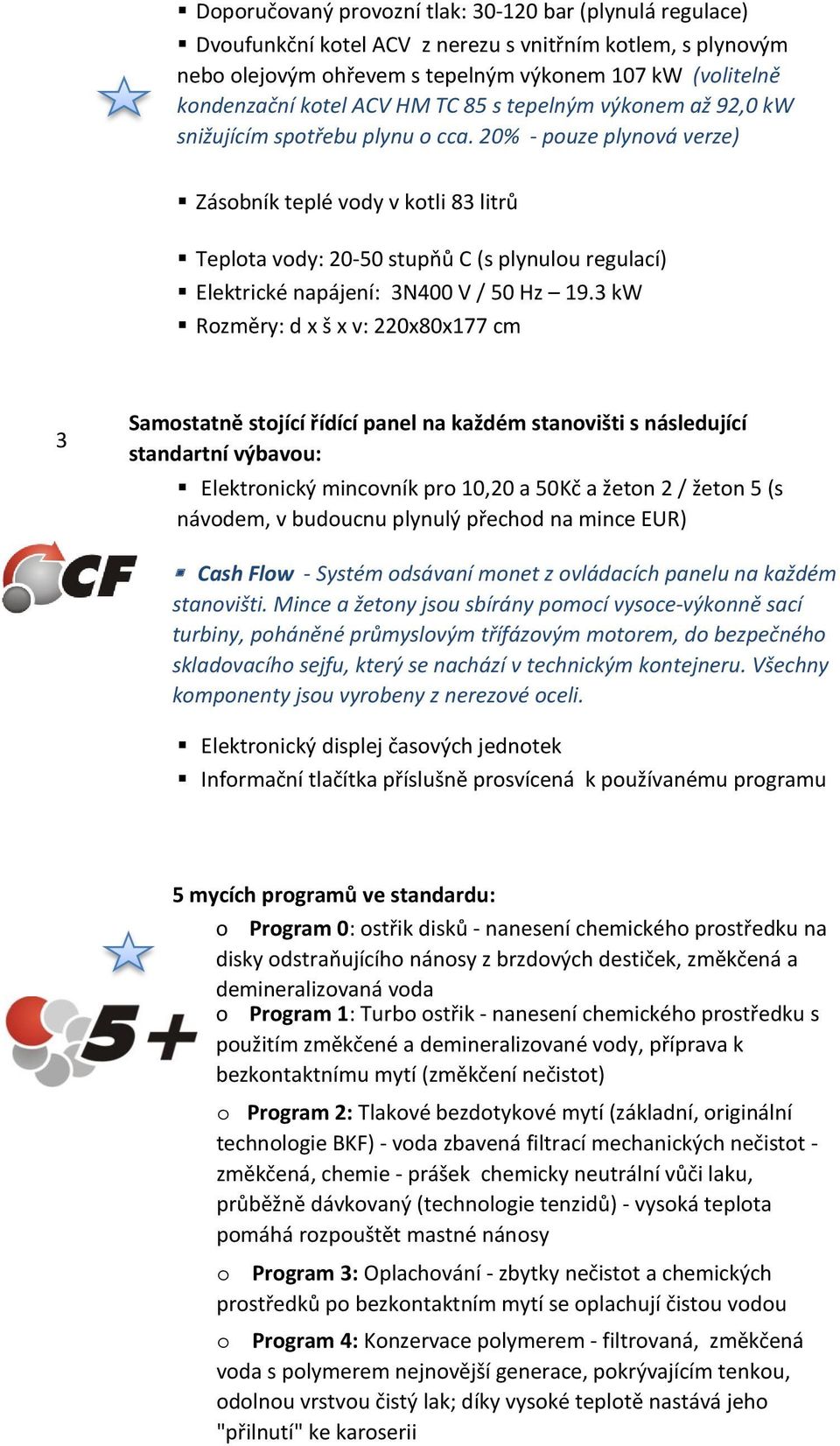

3 Doporučovaný provozní tlak: bar (plynulá regulace) Dvoufunkční kotel ACV z nerezu s vnitřním kotlem, s plynovým nebo olejovým ohřevem s tepelným výkonem 107 kw (volitelně kondenzační kotel ACV HM TC 85 s tepelným výkonem až 92,0 kw snižujícím spotřebu plynu o cca. 20% - pouze plynová verze) Zásobník teplé vody v kotli 83 litrů Teplota vody: stupňů C (s plynulou regulací) Elektrické napájení: 3N400 V / 50 Hz 19.3 kw Rozměry: d x š x v: 220x80x177 cm 3 Samostatně stojící řídící panel na každém stanovišti s následující standartní výbavou: Elektronický mincovník pro 10,20 a 50Kč a žeton 2 / žeton 5 (s návodem, v budoucnu plynulý přechod na mince EUR) Cash Flow - Systém odsávaní monet z ovládacích panelu na každém stanovišti. Mince a žetony jsou sbírány pomocí vysoce-výkonně sací turbiny, poháněné průmyslovým třífázovým motorem, do bezpečného skladovacího sejfu, který se nachází v technickým kontejneru. Všechny komponenty jsou vyrobeny z nerezové oceli. Elektronický displej časových jednotek Informační tlačítka příslušně prosvícená k používanému programu 5 mycích programů ve standardu: o Program 0: ostřik disků - nanesení chemického prostředku na disky odstraňujícího nánosy z brzdových destiček, změkčená a demineralizovaná voda o Program 1: Turbo ostřik - nanesení chemického prostředku s použitím změkčené a demineralizované vody, příprava k bezkontaktnímu mytí (změkčení nečistot) o Program 2: Tlakové bezdotykové mytí (základní, originální technologie BKF) - voda zbavená filtrací mechanických nečistot - změkčená, chemie - prášek chemicky neutrální vůči laku, průběžně dávkovaný (technologie tenzidů) - vysoká teplota pomáhá rozpouštět mastné nánosy o Program 3: Oplachování - zbytky nečistot a chemických prostředků po bezkontaktním mytí se oplachují čistou vodou o Program 4: Konzervace polymerem - filtrovaná, změkčená voda s polymerem nejnovější generace, pokrývajícím tenkou, odolnou vrstvou čistý lak; díky vysoké teplotě nastává jeho "přilnutí" ke karoserii

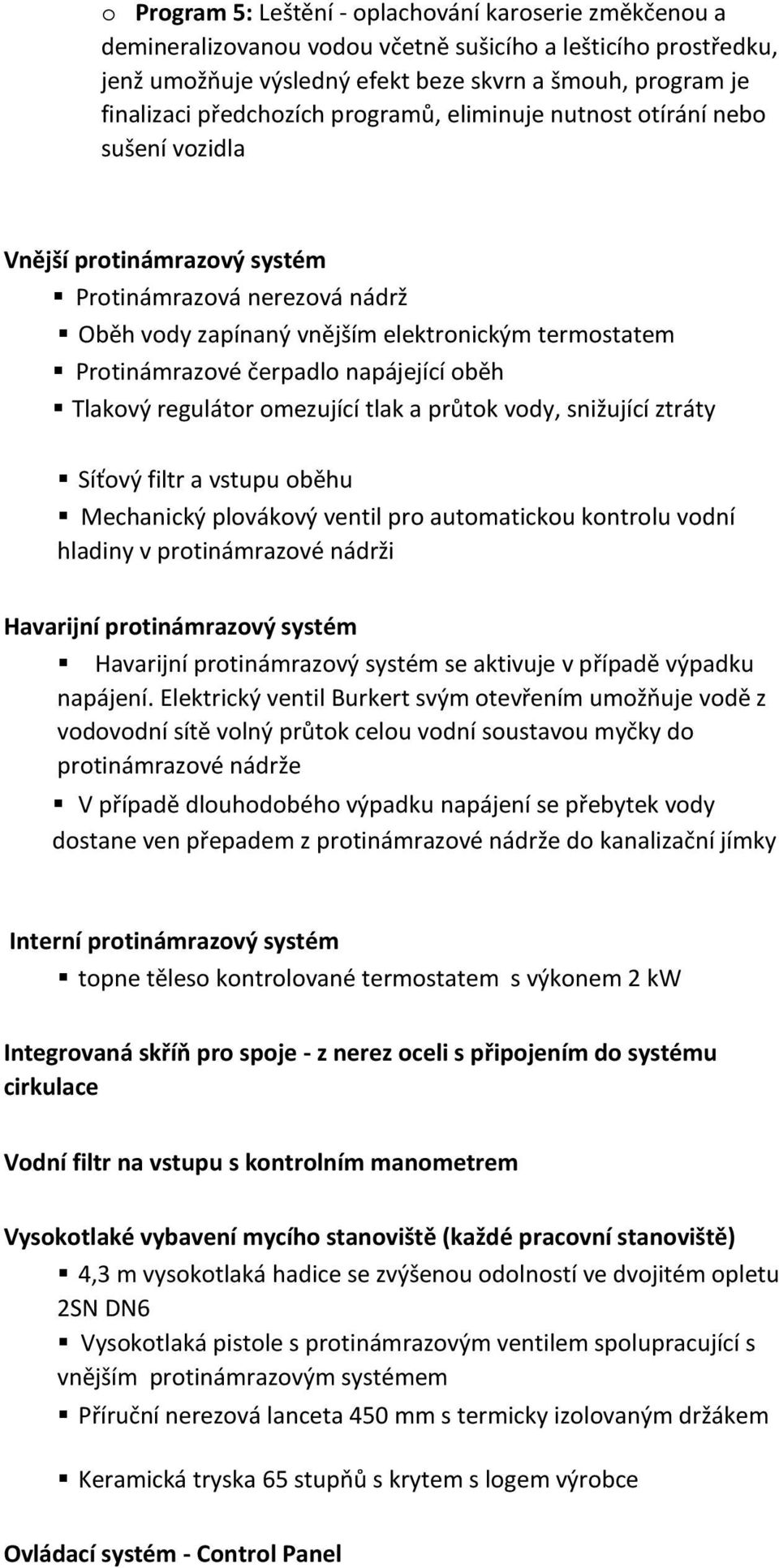

4 o Program 5: Leštění - oplachování karoserie změkčenou a demineralizovanou vodou včetně sušicího a lešticího prostředku, jenž umožňuje výsledný efekt beze skvrn a šmouh, program je finalizaci předchozích programů, eliminuje nutnost otírání nebo sušení vozidla Vnější protinámrazový systém Protinámrazová nerezová nádrž Oběh vody zapínaný vnějším elektronickým termostatem Protinámrazové čerpadlo napájející oběh Tlakový regulátor omezující tlak a průtok vody, snižující ztráty Síťový filtr a vstupu oběhu Mechanický plovákový ventil pro automatickou kontrolu vodní hladiny v protinámrazové nádrži Havarijní protinámrazový systém Havarijní protinámrazový systém se aktivuje v případě výpadku napájení. Elektrický ventil Burkert svým otevřením umožňuje vodě z vodovodní sítě volný průtok celou vodní soustavou myčky do protinámrazové nádrže V případě dlouhodobého výpadku napájení se přebytek vody dostane ven přepadem z protinámrazové nádrže do kanalizační jímky Interní protinámrazový systém topne těleso kontrolované termostatem s výkonem 2 kw Integrovaná skříň pro spoje - z nerez oceli s připojením do systému cirkulace Vodní filtr na vstupu s kontrolním manometrem Vysokotlaké vybavení mycího stanoviště (každé pracovní stanoviště) 4,3 m vysokotlaká hadice se zvýšenou odolností ve dvojitém opletu 2SN DN6 Vysokotlaká pistole s protinámrazovým ventilem spolupracující s vnějším protinámrazovým systémem Příruční nerezová lanceta 450 mm s termicky izolovaným držákem Keramická tryska 65 stupňů s krytem s logem výrobce Ovládací systém - Control Panel

5 Supermoderní průmyslový počítač B&R Automation a originální software myčky BKF umožňují ovládání zařízení prostřednictvím 5,7 " LCD dotykového displeje. Systém je vybaven autodiagnostikou, odstupňováním úrovní přístupu k jednotlivým funkcím, ochranou pomocí hesla, možností změny nastavení myčky a možností změny cen jednotlivých programů. Aktualizace probíhá prostřednictvím externích pamětí typu flash. Systém shromažďuje provozní data myčky. Znázorňování informací o množství vhozených minci Znázorňování informací o množství provozních hodin Možnost připojení počítače PC Možnost aktualizace softwaru prostřednictvím internetu (volitelná) Ochrana heslem Ovládání osvětlení pomocí elektronického soumrakového spínače Elektrické vybavení firmy B&R Dodatečná síťová zásuvka AC230V v ovládací skřínce pro potřeby údržby Dvourozsahový elektronický termostat ovládající nezávisle vnitřní a vnější protinámrazový systém Net control - rafinovaný systém kontroly zařízení prostřednictvím internetu, umožňuje vhled do veškerých klíčových provozních parametrů myčky - automatický dohlížitel, jenž odesílá y s informacemi o provozu, haváriích, odesílá statistická data: velikost obratu myčky s rozdělením na hodiny, umožňuje změnu nastavení myčky prostřednictvím internetu a disponuje výstupem pro průmyslovou televizi BKF Key (za příplatek) - se skládá ze tři hlavních prvků: klíče, nabíječky a čtečky klíčů. Usnadňuje placení a nabádá klienta ke stálému využívání myčky. Dodatečně umožňuje aplikaci různých marketinkových činností, jako jsou nabídkové akce, speciální podmínky pro stálé klienty. Umožňuje také obsluhu firemního vozového parku (kontraktace klíčů pro jednotlivá vozidla). Dvouvrstvý komín, nerez ø 150mm (58-70 kw) Výložník 1750 mm Pružinový otáčivý výložník nerez Modul úpravy vody zahrnuje následující standardní vybavení: Systém změkčování a demineralizace vody

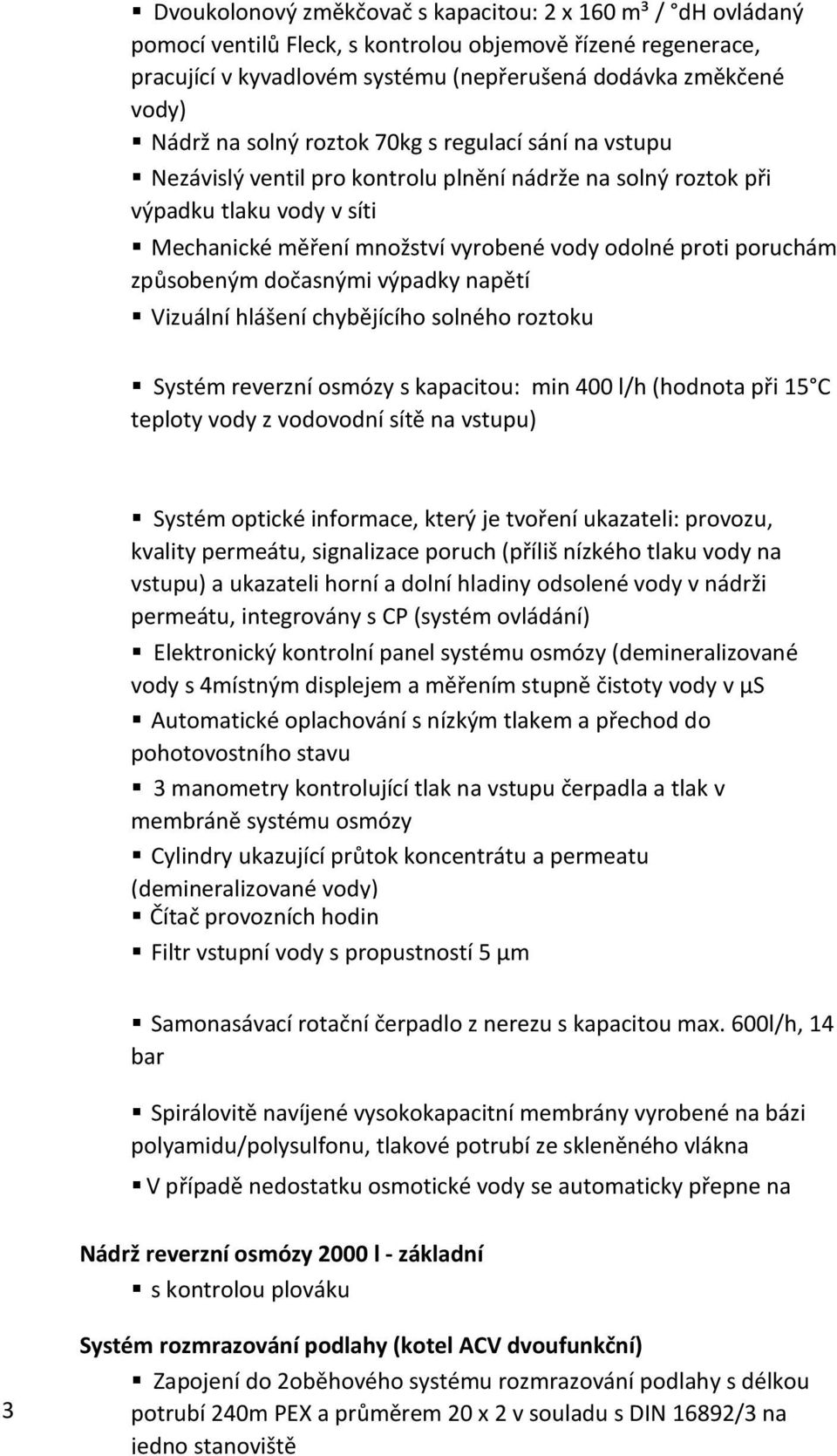

6 Dvoukolonový změkčovač s kapacitou: 2 x 160 m³ / dh ovládaný pomocí ventilů Fleck, s kontrolou objemově řízené regenerace, pracující v kyvadlovém systému (nepřerušená dodávka změkčené vody) Nádrž na solný roztok 70kg s regulací sání na vstupu Nezávislý ventil pro kontrolu plnění nádrže na solný roztok při výpadku tlaku vody v síti Mechanické měření množství vyrobené vody odolné proti poruchám způsobeným dočasnými výpadky napětí Vizuální hlášení chybějícího solného roztoku Systém reverzní osmózy s kapacitou: min 400 l/h (hodnota při 15 C teploty vody z vodovodní sítě na vstupu) Systém optické informace, který je tvoření ukazateli: provozu, kvality permeátu, signalizace poruch (příliš nízkého tlaku vody na vstupu) a ukazateli horní a dolní hladiny odsolené vody v nádrži permeátu, integrovány s CP (systém ovládání) Elektronický kontrolní panel systému osmózy (demineralizované vody s 4místným displejem a měřením stupně čistoty vody v µs Automatické oplachování s nízkým tlakem a přechod do pohotovostního stavu 3 manometry kontrolující tlak na vstupu čerpadla a tlak v membráně systému osmózy Cylindry ukazující průtok koncentrátu a permeatu (demineralizované vody) Čítač provozních hodin Filtr vstupní vody s propustností 5 µm Samonasávací rotační čerpadlo z nerezu s kapacitou max. 600l/h, 14 bar Spirálovitě navíjené vysokokapacitní membrány vyrobené na bázi polyamidu/polysulfonu, tlakové potrubí ze skleněného vlákna V případě nedostatku osmotické vody se automaticky přepne na změkčenou vodu Nádrž reverzní osmózy 2000 l - základní s kontrolou plováku 3 Systém rozmrazování podlahy (kotel ACV dvoufunkční) Zapojení do 2oběhového systému rozmrazování podlahy s délkou potrubí 240m PEX a průměrem 20 x 2 v souladu s DIN 16892/3 na jedno stanoviště

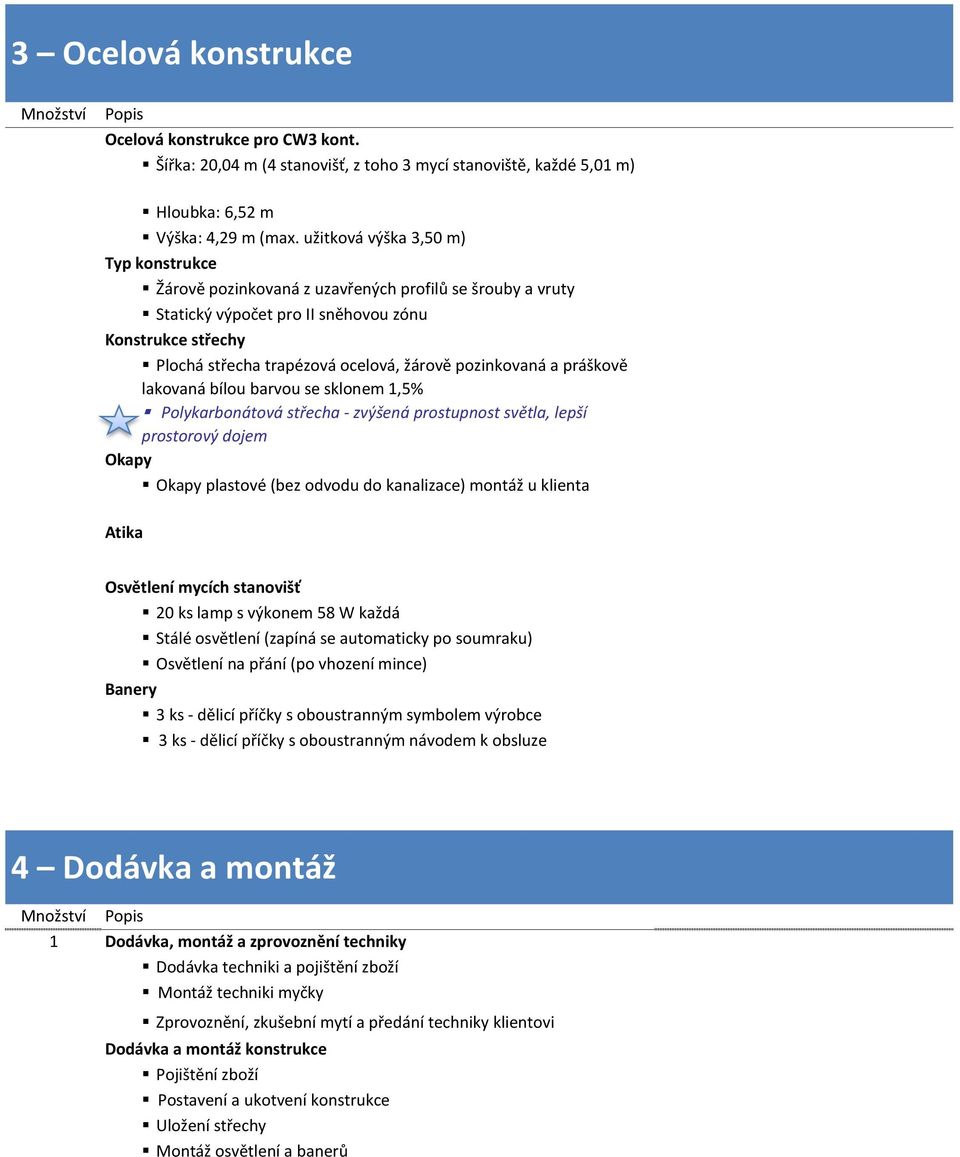

7 3 Ocelová konstrukce Množství Popis Ocelová konstrukce pro CW3 kont. Šířka: 20,04 m (4 stanovišť, z toho 3 mycí stanoviště, každé 5,01 m) Hloubka: 6,52 m Výška: 4,29 m (max. užitková výška 3,50 m) Typ konstrukce Žárově pozinkovaná z uzavřených profilů se šrouby a vruty Statický výpočet pro II sněhovou zónu Konstrukce střechy Plochá střecha trapézová ocelová, žárově pozinkovaná a práškově lakovaná bílou barvou se sklonem 1,5% Polykarbonátová střecha - zvýšená prostupnost světla, lepší prostorový dojem Okapy Okapy plastové (bez odvodu do kanalizace) montáž u klienta Atika Osvětlení mycích stanovišť 20 ks lamp s výkonem 58 W každá Stálé osvětlení (zapíná se automaticky po soumraku) Osvětlení na přání (po vhození mince) Banery 3 ks - dělicí příčky s oboustranným symbolem výrobce 3 ks - dělicí příčky s oboustranným návodem k obsluze 4 Dodávka a montáž Množství Popis 1 Dodávka, montáž a zprovoznění techniky Dodávka techniki a pojištění zboží Montáž techniki myčky Zprovoznění, zkušební mytí a předání techniky klientovi Dodávka a montáž konstrukce Pojištění zboží Postavení a ukotvení konstrukce Uložení střechy Montáž osvětlení a banerů
