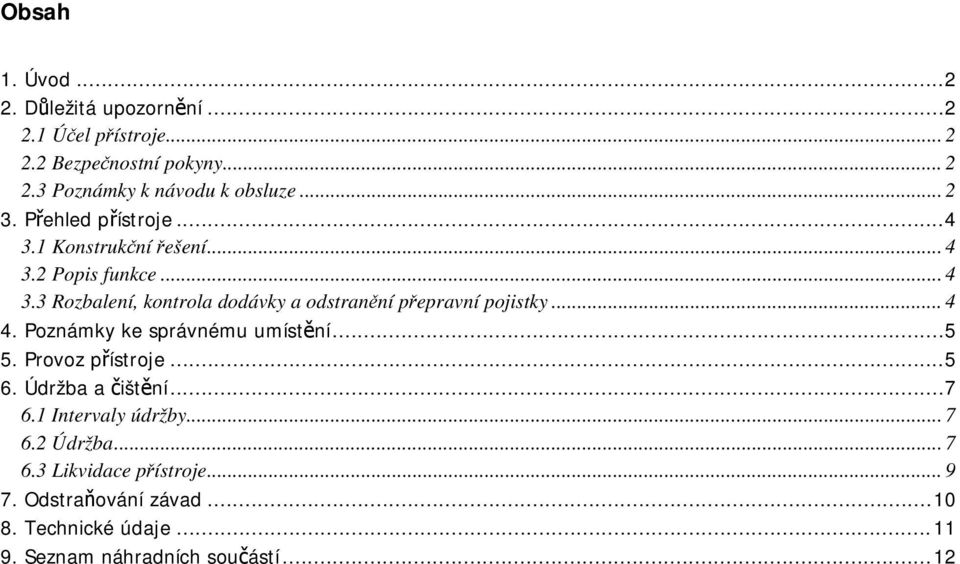

1 Obsah 1. Úvod Důležitá upozornění Účel přístroje Bezpečnostní pokyny Poznámky k návodu k obsluze Přehled přístroje Konstrukční řešení Popis funkce Rozbalení, kontrola dodávky a odstranění přepravní pojistky Poznámky ke správnému umístění Provoz přístroje Údržba a čištění Intervaly údržby Údržba Likvidace přístroje Odstraňování závad Technické údaje Seznam náhradních součástí...12

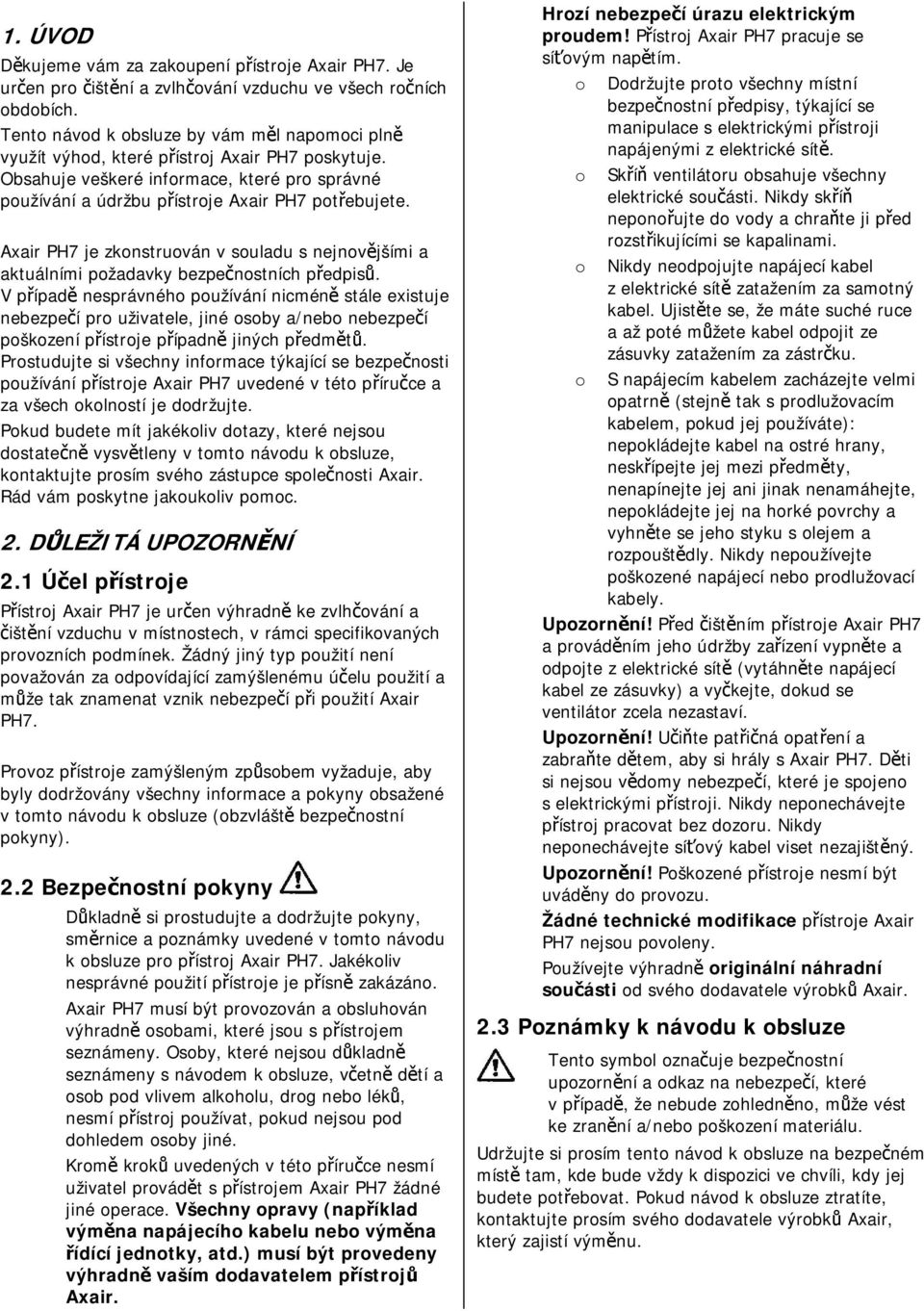

2 1. ÚVOD Děkujeme vám za zakoupení přístroje Axair PH7. Je určen pro čištění a zvlhčování vzduchu ve všech ročních obdobích. Tento návod k obsluze by vám měl napomoci plně využít výhod, které přístroj Axair PH7 poskytuje. Obsahuje veškeré informace, které pro správné používání a údržbu přístroje Axair PH7 potřebujete. Axair PH7 je zkonstruován v souladu s nejnovějšími a aktuálními požadavky bezpečnostních předpisů. V případě nesprávného používání nicméně stále existuje nebezpečí pro uživatele, jiné osoby a/nebo nebezpečí poškození přístroje případně jiných předmětů. Prostudujte si všechny informace týkající se bezpečnosti používání přístroje Axair PH7 uvedené v této příručce a za všech okolností je dodržujte. Pokud budete mít jakékoliv dotazy, které nejsou dostatečně vysvětleny v tomto návodu k obsluze, kontaktujte prosím svého zástupce společnosti Axair. Rád vám poskytne jakoukoliv pomoc. 2. DŮLEŽITÁ UPOZORNĚNÍ 2.1 Účel přístroje Přístroj Axair PH7 je určen výhradně ke zvlhčování a čištění vzduchu v místnostech, v rámci specifikovaných provozních podmínek. Žádný jiný typ použití není považován za odpovídající zamýšlenému účelu použití a může tak znamenat vznik nebezpečí při použití Axair PH7. Provoz přístroje zamýšleným způsobem vyžaduje, aby byly dodržovány všechny informace a pokyny obsažené v tomto návodu k obsluze (obzvláště bezpečnostní pokyny). 2.2 Bezpečnostní pokyny Důkladně si prostudujte a dodržujte pokyny, směrnice a poznámky uvedené v tomto návodu k obsluze pro přístroj Axair PH7. Jakékoliv nesprávné použití přístroje je přísně zakázáno. Axair PH7 musí být provozován a obsluhován výhradně osobami, které jsou s přístrojem seznámeny. Osoby, které nejsou důkladně seznámeny s návodem k obsluze, včetně dětí a osob pod vlivem alkoholu, drog nebo léků, nesmí přístroj používat, pokud nejsou pod dohledem osoby jiné. Kromě kroků uvedených v této příručce nesmí uživatel provádět s přístrojem Axair PH7 žádné jiné operace. Všechny opravy (například výměna napájecího kabelu nebo výměna řídící jednotky, atd.) musí být provedeny výhradně vaším dodavatelem přístrojů Axair. Hrozí nebezpečí úrazu elektrickým proudem! Přístroj Axair PH7 pracuje se síťovým napětím. o Dodržujte proto všechny místní bezpečnostní předpisy, týkající se manipulace s elektrickými přístroji napájenými z elektrické sítě. o Skříň ventilátoru obsahuje všechny elektrické součásti. Nikdy skříň neponořujte do vody a chraňte ji před rozstřikujícími se kapalinami. o Nikdy neodpojujte napájecí kabel z elektrické sítě zatažením za samotný kabel. Ujistěte se, že máte suché ruce a až poté můžete kabel odpojit ze zásuvky zatažením za zástrčku. o S napájecím kabelem zacházejte velmi opatrně (stejně tak s prodlužovacím kabelem, pokud jej používáte): nepokládejte kabel na ostré hrany, neskřípejte jej mezi předměty, nenapínejte jej ani jinak nenamáhejte, nepokládejte jej na horké povrchy a vyhněte se jeho styku s olejem a rozpouštědly. Nikdy nepoužívejte poškozené napájecí nebo prodlužovací kabely. Upozornění! Před čištěním přístroje Axair PH7 a prováděním jeho údržby zařízení vypněte a odpojte z elektrické sítě (vytáhněte napájecí kabel ze zásuvky) a vyčkejte, dokud se ventilátor zcela nezastaví. Upozornění! Učiňte patřičná opatření a zabraňte dětem, aby si hrály s Axair PH7. Děti si nejsou vědomy nebezpečí, které je spojeno s elektrickými přístroji. Nikdy neponechávejte přístroj pracovat bez dozoru. Nikdy neponechávejte síťový kabel viset nezajištěný. Upozornění! Poškozené přístroje nesmí být uváděny do provozu. Žádné technické modifikace přístroje Axair PH7 nejsou povoleny. Používejte výhradně originální náhradní součásti od svého dodavatele výrobků Axair. 2.3 Poznámky k návodu k obsluze Tento symbol označuje bezpečnostní upozornění a odkaz na nebezpečí, které v případě, že nebude zohledněno, může vést ke zranění a/nebo poškození materiálu. Udržujte si prosím tento návod k obsluze na bezpečném místě tam, kde bude vždy k dispozici ve chvíli, kdy jej budete potřebovat. Pokud návod k obsluze ztratíte, kontaktujte prosím svého dodavatele výrobků Axair, který zajistí výměnu.

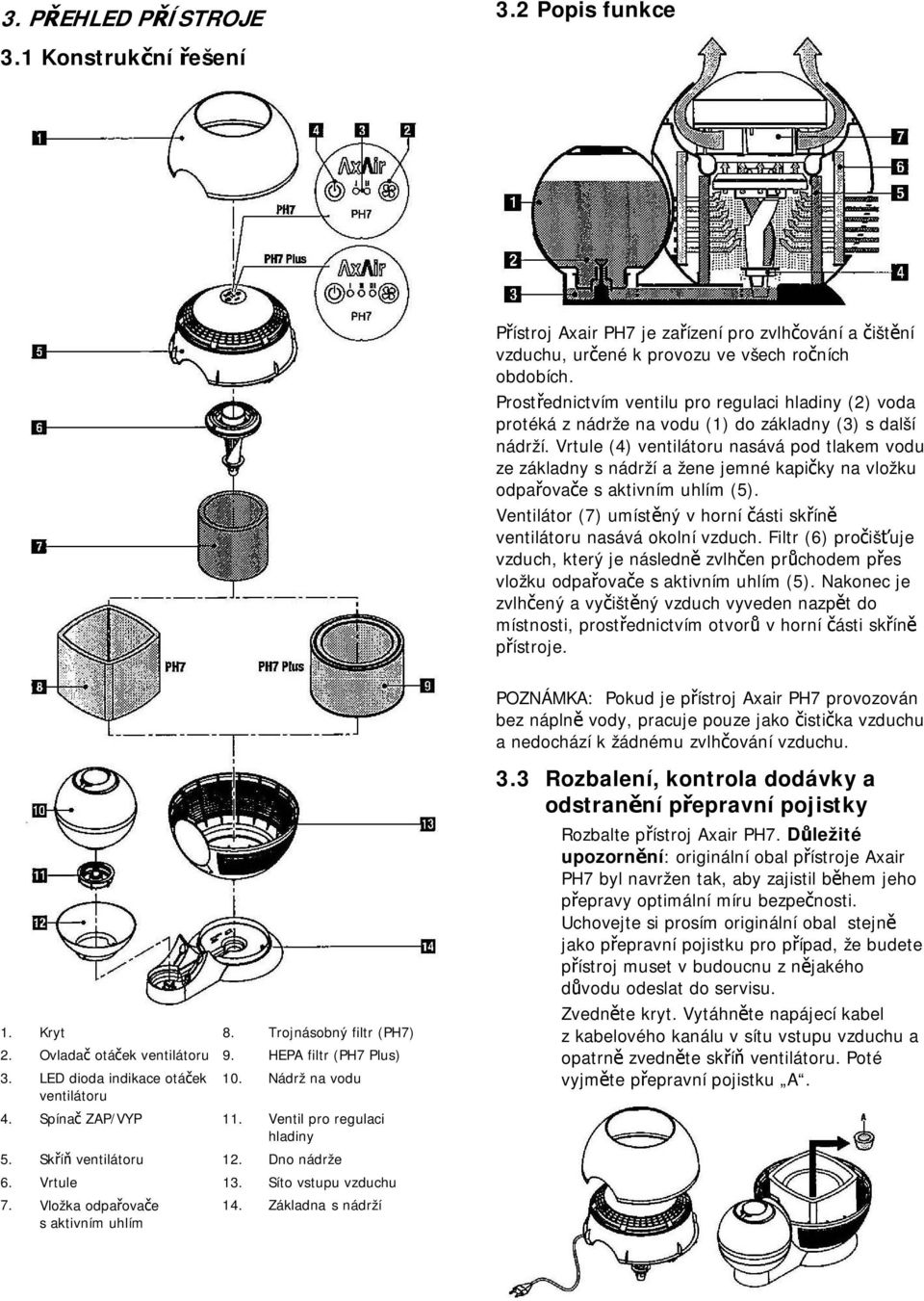

3 3. PŘEHLED PŘÍSTROJE 3.2 Popis funkce 3.1 Konstrukční řešení Přístroj Axair PH7 je zařízení pro zvlhčování a čištění vzduchu, určené k provozu ve všech ročních obdobích. Prostřednictvím ventilu pro regulaci hladiny (2) voda protéká z nádrže na vodu (1) do základny (3) s další nádrží. Vrtule (4) ventilátoru nasává pod tlakem vodu ze základny s nádrží a žene jemné kapičky na vložku odpařovače s aktivním uhlím (5). Ventilátor (7) umístěný v horní části skříně ventilátoru nasává okolní vzduch. Filtr (6) pročišťuje vzduch, který je následně zvlhčen průchodem přes vložku odpařovače s aktivním uhlím (5). Nakonec je zvlhčený a vyčištěný vzduch vyveden nazpět do místnosti, prostřednictvím otvorů v horní části skříně přístroje. POZNÁMKA: Pokud je přístroj Axair PH7 provozován bez náplně vody, pracuje pouze jako čistička vzduchu a nedochází k žádnému zvlhčování vzduchu. 1. Kryt 8. Trojnásobný filtr (PH7) 2. Ovladač otáček ventilátoru 9. HEPA filtr (PH7 Plus) 3. LED dioda indikace otáček 10. Nádrž na vodu ventilátoru 4. Spínač ZAP/VYP 11. Ventil pro regulaci hladiny 5. Skříň ventilátoru 12. Dno nádrže 6. Vrtule 13. Síto vstupu vzduchu 7. Vložka odpařovače s aktivním uhlím 14. Základna s nádrží 3.3 Rozbalení, kontrola dodávky a odstranění přepravní pojistky Rozbalte přístroj Axair PH7. Důležité upozornění: originální obal přístroje Axair PH7 byl navržen tak, aby zajistil během jeho přepravy optimální míru bezpečnosti. Uchovejte si prosím originální obal stejně jako přepravní pojistku pro případ, že budete přístroj muset v budoucnu z nějakého důvodu odeslat do servisu. Zvedněte kryt. Vytáhněte napájecí kabel z kabelového kanálu v sítu vstupu vzduchu a opatrně zvedněte skříň ventilátoru. Poté vyjměte přepravní pojistku A.

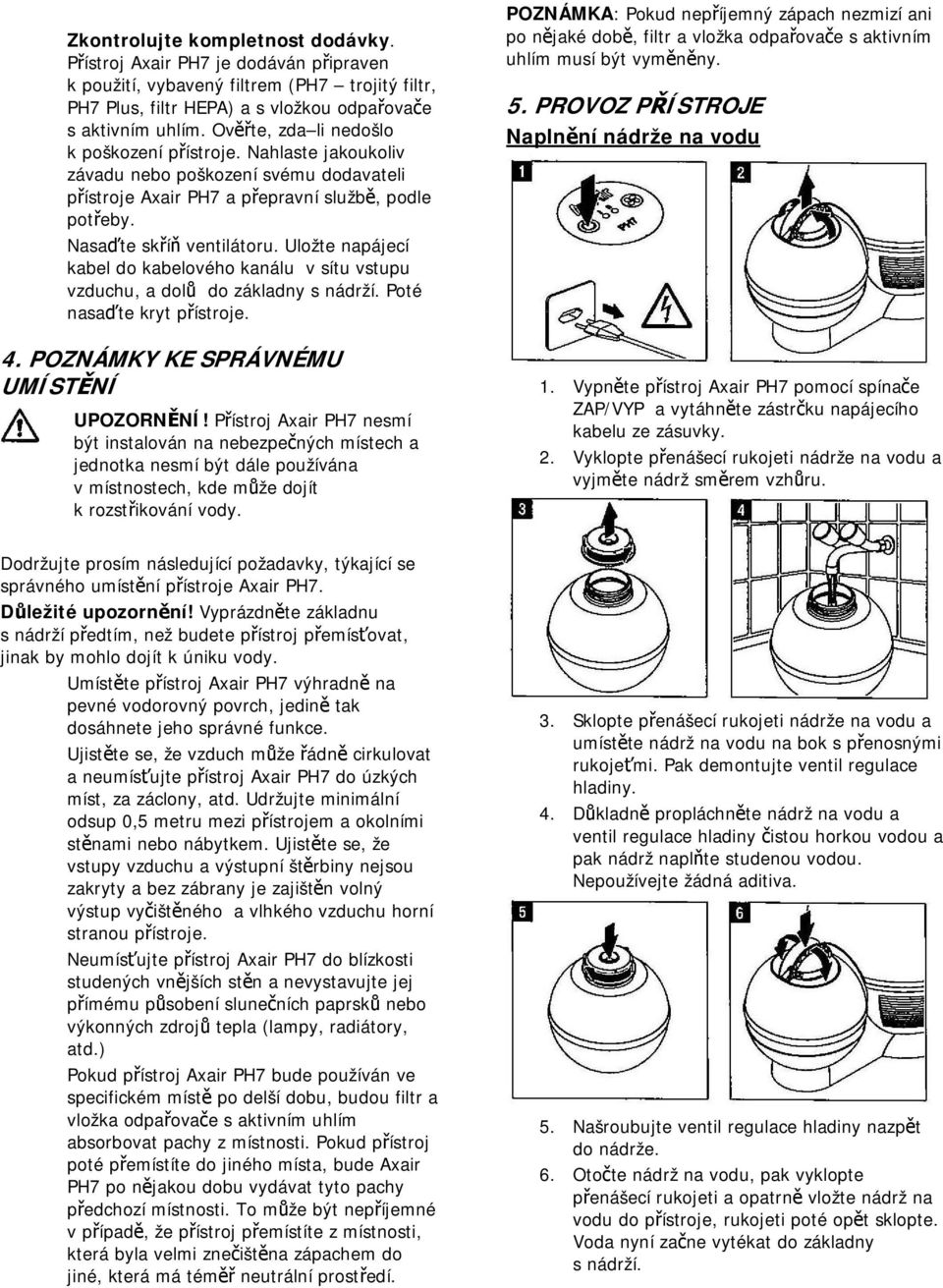

4 Zkontrolujte kompletnost dodávky. Přístroj Axair PH7 je dodáván připraven k použití, vybavený filtrem (PH7 trojitý filtr, PH7 Plus, filtr HEPA) a s vložkou odpařovače s aktivním uhlím. Ověřte, zda li nedošlo k poškození přístroje. Nahlaste jakoukoliv závadu nebo poškození svému dodavateli přístroje Axair PH7 a přepravní službě, podle potřeby. Nasaďte skříň ventilátoru. Uložte napájecí kabel do kabelového kanálu v sítu vstupu vzduchu, a dolů do základny s nádrží. Poté nasaďte kryt přístroje. 4. POZNÁMKY KE SPRÁVNÉMU UMÍSTĚNÍ UPOZORNĚNÍ! Přístroj Axair PH7 nesmí být instalován na nebezpečných místech a jednotka nesmí být dále používána v místnostech, kde může dojít k rozstřikování vody. POZNÁMKA: Pokud nepříjemný zápach nezmizí ani po nějaké době, filtr a vložka odpařovače s aktivním uhlím musí být vyměněny. 5. PROVOZ PŘÍSTROJE Naplnění nádrže na vodu 1. Vypněte přístroj Axair PH7 pomocí spínače ZAP/VYP a vytáhněte zástrčku napájecího kabelu ze zásuvky. 2. Vyklopte přenášecí rukojeti nádrže na vodu a vyjměte nádrž směrem vzhůru. Dodržujte prosím následující požadavky, týkající se správného umístění přístroje Axair PH7. Důležité upozornění! Vyprázdněte základnu s nádrží předtím, než budete přístroj přemísťovat, jinak by mohlo dojít k úniku vody. Umístěte přístroj Axair PH7 výhradně na pevné vodorovný povrch, jedině tak dosáhnete jeho správné funkce. Ujistěte se, že vzduch může řádně cirkulovat a neumísťujte přístroj Axair PH7 do úzkých míst, za záclony, atd. Udržujte minimální odsup 0,5 metru mezi přístrojem a okolními stěnami nebo nábytkem. Ujistěte se, že vstupy vzduchu a výstupní štěrbiny nejsou zakryty a bez zábrany je zajištěn volný výstup vyčištěného a vlhkého vzduchu horní stranou přístroje. Neumísťujte přístroj Axair PH7 do blízkosti studených vnějších stěn a nevystavujte jej přímému působení slunečních paprsků nebo výkonných zdrojů tepla (lampy, radiátory, atd.) Pokud přístroj Axair PH7 bude používán ve specifickém místě po delší dobu, budou filtr a vložka odpařovače s aktivním uhlím absorbovat pachy z místnosti. Pokud přístroj poté přemístíte do jiného místa, bude Axair PH7 po nějakou dobu vydávat tyto pachy předchozí místnosti. To může být nepříjemné v případě, že přístroj přemístíte z místnosti, která byla velmi znečištěna zápachem do jiné, která má téměř neutrální prostředí. 3. Sklopte přenášecí rukojeti nádrže na vodu a umístěte nádrž na vodu na bok s přenosnými rukojeťmi. Pak demontujte ventil regulace hladiny. 4. Důkladně propláchněte nádrž na vodu a ventil regulace hladiny čistou horkou vodou a pak nádrž naplňte studenou vodou. Nepoužívejte žádná aditiva. 5. Našroubujte ventil regulace hladiny nazpět do nádrže. 6. Otočte nádrž na vodu, pak vyklopte přenášecí rukojeti a opatrně vložte nádrž na vodu do přístroje, rukojeti poté opět sklopte. Voda nyní začne vytékat do základny s nádrží.

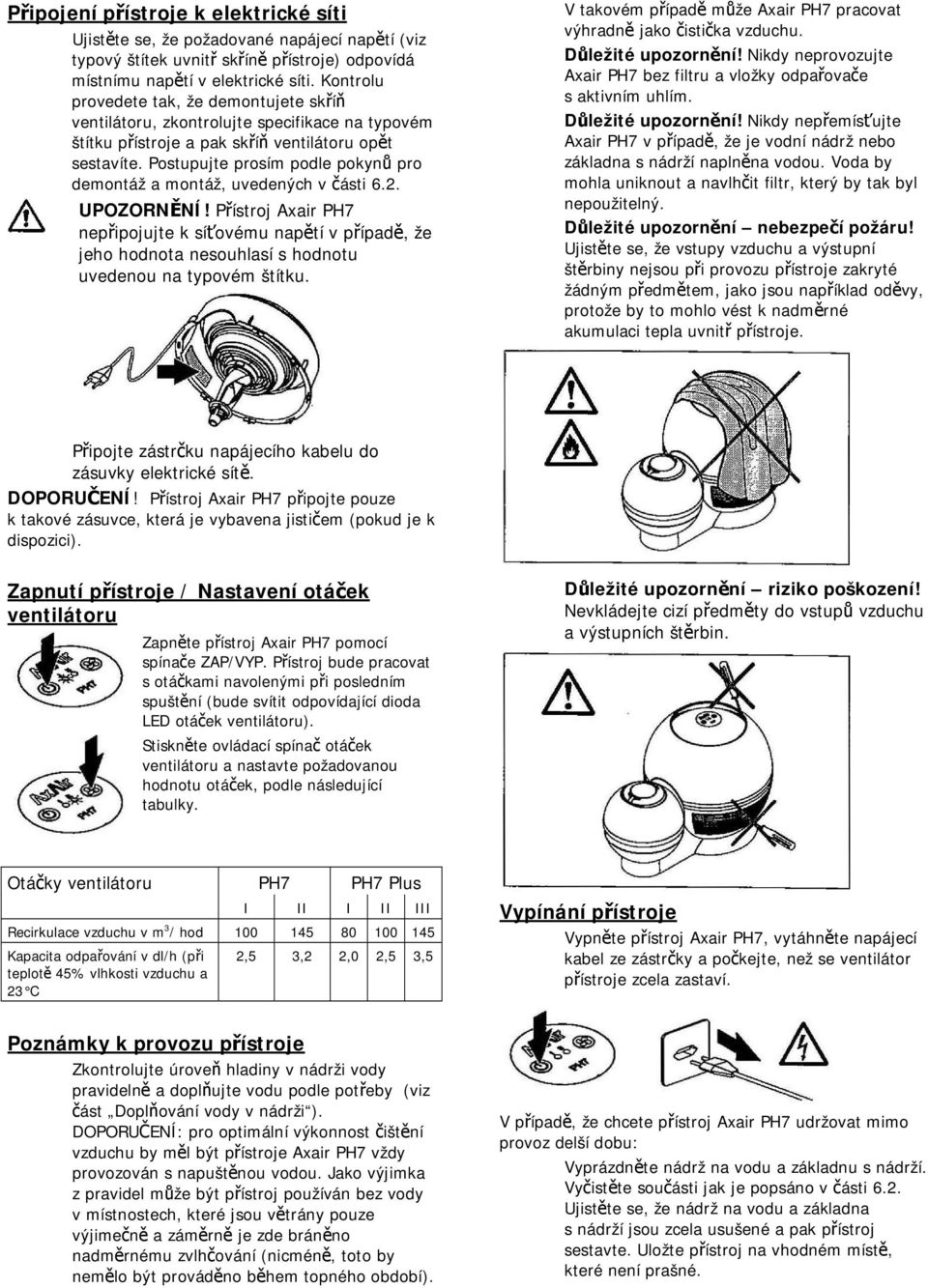

5 Připojení přístroje k elektrické síti Ujistěte se, že požadované napájecí napětí (viz typový štítek uvnitř skříně přístroje) odpovídá místnímu napětí v elektrické síti. Kontrolu provedete tak, že demontujete skříň ventilátoru, zkontrolujte specifikace na typovém štítku přístroje a pak skříň ventilátoru opět sestavíte. Postupujte prosím podle pokynů pro demontáž a montáž, uvedených v části 6.2. UPOZORNĚNÍ! Přístroj Axair PH7 nepřipojujte k síťovému napětí v případě, že jeho hodnota nesouhlasí s hodnotu uvedenou na typovém štítku. V takovém případě může Axair PH7 pracovat výhradně jako čistička vzduchu. Důležité upozornění! Nikdy neprovozujte Axair PH7 bez filtru a vložky odpařovače s aktivním uhlím. Důležité upozornění! Nikdy nepřemísťujte Axair PH7 v případě, že je vodní nádrž nebo základna s nádrží naplněna vodou. Voda by mohla uniknout a navlhčit filtr, který by tak byl nepoužitelný. Důležité upozornění nebezpečí požáru! Ujistěte se, že vstupy vzduchu a výstupní štěrbiny nejsou při provozu přístroje zakryté žádným předmětem, jako jsou například oděvy, protože by to mohlo vést k nadměrné akumulaci tepla uvnitř přístroje. Připojte zástrčku napájecího kabelu do zásuvky elektrické sítě. DOPORUČENÍ! Přístroj Axair PH7 připojte pouze k takové zásuvce, která je vybavena jističem (pokud je k dispozici). Zapnutí přístroje / Nastavení otáček ventilátoru Zapněte přístroj Axair PH7 pomocí spínače ZAP/VYP. Přístroj bude pracovat s otáčkami navolenými při posledním spuštění (bude svítit odpovídající dioda LED otáček ventilátoru). Stiskněte ovládací spínač otáček ventilátoru a nastavte požadovanou hodnotu otáček, podle následující tabulky. Důležité upozornění riziko poškození! Nevkládejte cizí předměty do vstupů vzduchu a výstupních štěrbin. Otáčky ventilátoru PH7 PH7 Plus I II I II III Recirkulace vzduchu v m 3 / hod Kapacita odpařování v dl/h (při teplotě 45% vlhkosti vzduchu a 23 C 2,5 3,2 2,0 2,5 3,5 Vypínání přístroje Vypněte přístroj Axair PH7, vytáhněte napájecí kabel ze zástrčky a počkejte, než se ventilátor přístroje zcela zastaví. Poznámky k provozu přístroje Zkontrolujte úroveň hladiny v nádrži vody pravidelně a doplňujte vodu podle potřeby (viz část Doplňování vody v nádrži ). DOPORUČENÍ: pro optimální výkonnost čištění vzduchu by měl být přístroje Axair PH7 vždy provozován s napuštěnou vodou. Jako výjimka z pravidel může být přístroj používán bez vody v místnostech, které jsou větrány pouze výjimečně a záměrně je zde bráněno nadměrnému zvlhčování (nicméně, toto by nemělo být prováděno během topného období). V případě, že chcete přístroj Axair PH7 udržovat mimo provoz delší dobu: Vyprázdněte nádrž na vodu a základnu s nádrží. Vyčistěte součásti jak je popsáno v části 6.2. Ujistěte se, že nádrž na vodu a základna s nádrží jsou zcela usušené a pak přístroj sestavte. Uložte přístroj na vhodném místě, které není prašné.

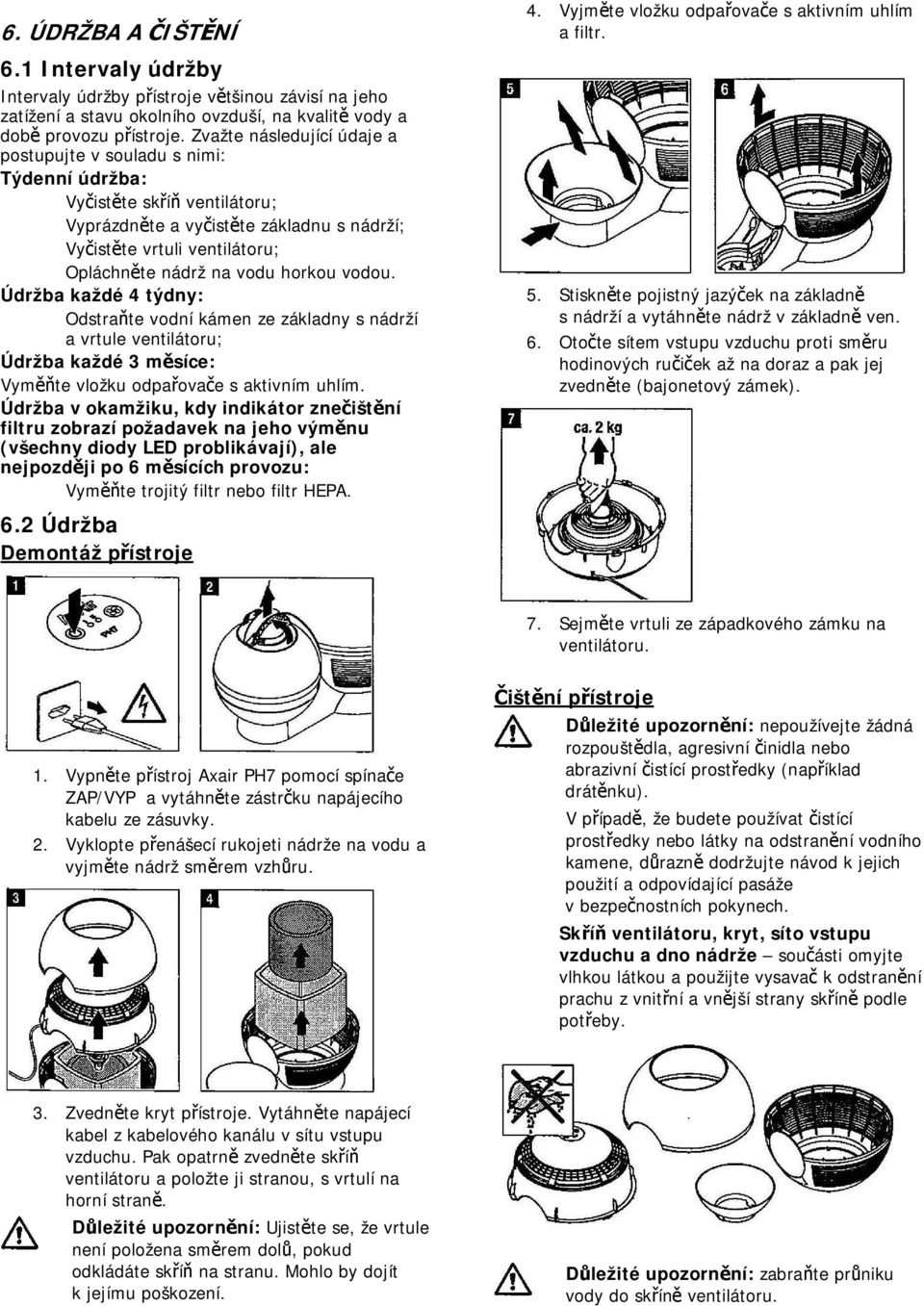

6 6. ÚDRŽBA A ČIŠTĚNÍ 6.1 Intervaly údržby Intervaly údržby přístroje většinou závisí na jeho zatížení a stavu okolního ovzduší, na kvalitě vody a době provozu přístroje. Zvažte následující údaje a postupujte v souladu s nimi: Týdenní údržba: Vyčistěte skříň ventilátoru; Vyprázdněte a vyčistěte základnu s nádrží; Vyčistěte vrtuli ventilátoru; Opláchněte nádrž na vodu horkou vodou. Údržba každé 4 týdny: Odstraňte vodní kámen ze základny s nádrží a vrtule ventilátoru; Údržba každé 3 měsíce: Vyměňte vložku odpařovače s aktivním uhlím. Údržba v okamžiku, kdy indikátor znečištění filtru zobrazí požadavek na jeho výměnu (všechny diody LED problikávají), ale nejpozději po 6 měsících provozu: Vyměňte trojitý filtr nebo filtr HEPA. 6.2 Údržba Demontáž přístroje 4. Vyjměte vložku odpařovače s aktivním uhlím a filtr. 5. Stiskněte pojistný jazýček na základně s nádrží a vytáhněte nádrž v základně ven. 6. Otočte sítem vstupu vzduchu proti směru hodinových ručiček až na doraz a pak jej zvedněte (bajonetový zámek). 7. Sejměte vrtuli ze západkového zámku na ventilátoru. 1. Vypněte přístroj Axair PH7 pomocí spínače ZAP/VYP a vytáhněte zástrčku napájecího kabelu ze zásuvky. 2. Vyklopte přenášecí rukojeti nádrže na vodu a vyjměte nádrž směrem vzhůru. Čištění přístroje Důležité upozornění: nepoužívejte žádná rozpouštědla, agresivní činidla nebo abrazivní čistící prostředky (například drátěnku). V případě, že budete používat čistící prostředky nebo látky na odstranění vodního kamene, důrazně dodržujte návod k jejich použití a odpovídající pasáže v bezpečnostních pokynech. Skříň ventilátoru, kryt, síto vstupu vzduchu a dno nádrže součásti omyjte vlhkou látkou a použijte vysavač k odstranění prachu z vnitřní a vnější strany skříně podle potřeby. 3. Zvedněte kryt přístroje. Vytáhněte napájecí kabel z kabelového kanálu v sítu vstupu vzduchu. Pak opatrně zvedněte skříň ventilátoru a položte ji stranou, s vrtulí na horní straně. Důležité upozornění: Ujistěte se, že vrtule není položena směrem dolů, pokud odkládáte skříň na stranu. Mohlo by dojít k jejímu poškození. Důležité upozornění: zabraňte průniku vody do skříně ventilátoru.

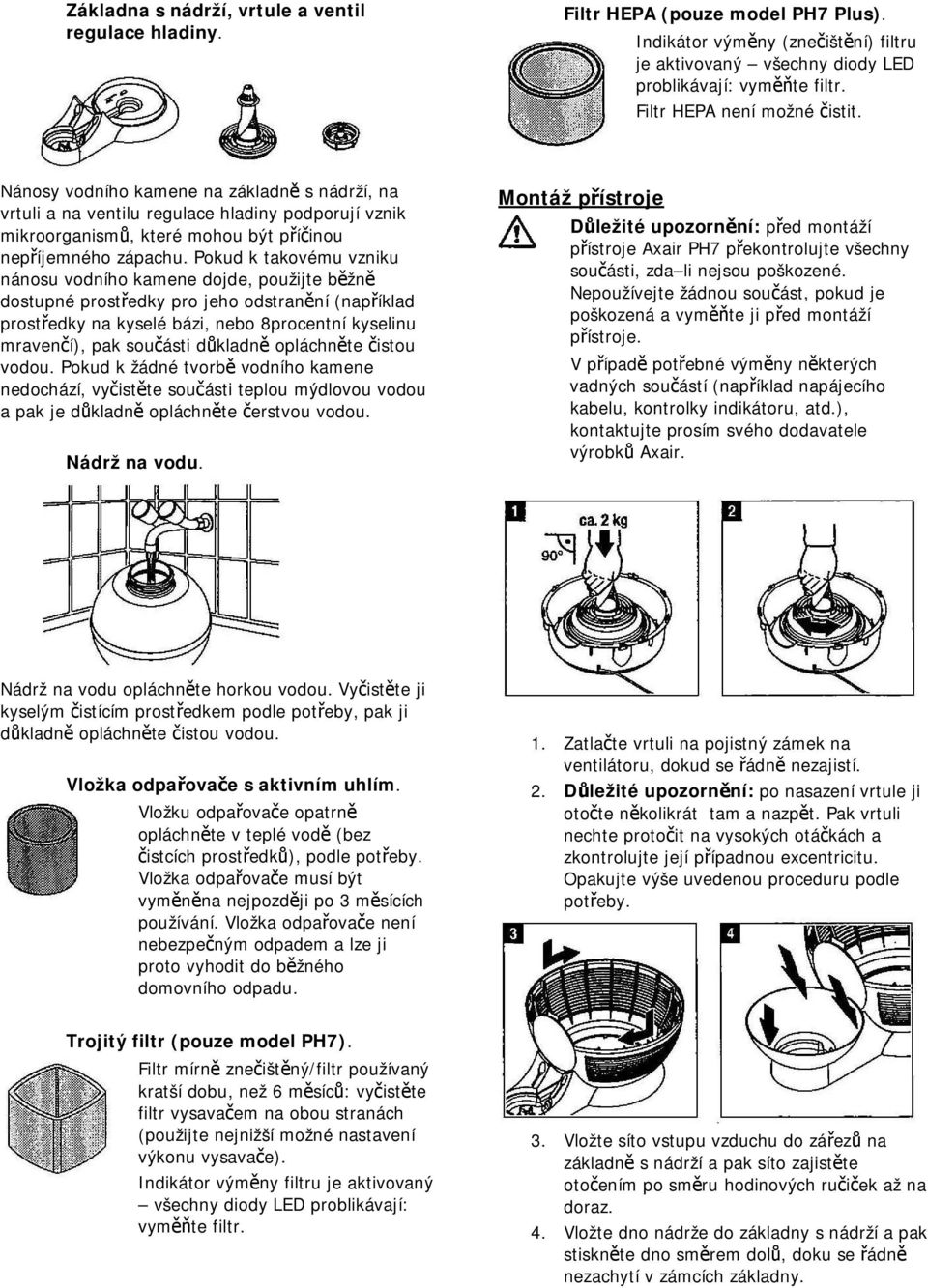

7 Základna s nádrží, vrtule a ventil regulace hladiny. Filtr HEPA (pouze model PH7 Plus). Indikátor výměny (znečištění) filtru je aktivovaný všechny diody LED problikávají: vyměňte filtr. Filtr HEPA není možné čistit. Nánosy vodního kamene na základně s nádrží, na vrtuli a na ventilu regulace hladiny podporují vznik mikroorganismů, které mohou být příčinou nepříjemného zápachu. Pokud k takovému vzniku nánosu vodního kamene dojde, použijte běžně dostupné prostředky pro jeho odstranění (například prostředky na kyselé bázi, nebo 8procentní kyselinu mravenčí), pak součásti důkladně opláchněte čistou vodou. Pokud k žádné tvorbě vodního kamene nedochází, vyčistěte součásti teplou mýdlovou vodou a pak je důkladně opláchněte čerstvou vodou. Nádrž na vodu. Montáž přístroje Důležité upozornění: před montáží přístroje Axair PH7 překontrolujte všechny součásti, zda li nejsou poškozené. Nepoužívejte žádnou součást, pokud je poškozená a vyměňte ji před montáží přístroje. V případě potřebné výměny některých vadných součástí (například napájecího kabelu, kontrolky indikátoru, atd.), kontaktujte prosím svého dodavatele výrobků Axair. Nádrž na vodu opláchněte horkou vodou. Vyčistěte ji kyselým čistícím prostředkem podle potřeby, pak ji důkladně opláchněte čistou vodou. Vložka odpařovače s aktivním uhlím. Vložku odpařovače opatrně opláchněte v teplé vodě (bez čistcích prostředků), podle potřeby. Vložka odpařovače musí být vyměněna nejpozději po 3 měsících používání. Vložka odpařovače není nebezpečným odpadem a lze ji proto vyhodit do běžného domovního odpadu. 1. Zatlačte vrtuli na pojistný zámek na ventilátoru, dokud se řádně nezajistí. 2. Důležité upozornění: po nasazení vrtule ji otočte několikrát tam a nazpět. Pak vrtuli nechte protočit na vysokých otáčkách a zkontrolujte její případnou excentricitu. Opakujte výše uvedenou proceduru podle potřeby. Trojitý filtr (pouze model PH7). Filtr mírně znečištěný/filtr používaný kratší dobu, než 6 měsíců: vyčistěte filtr vysavačem na obou stranách (použijte nejnižší možné nastavení výkonu vysavače). Indikátor výměny filtru je aktivovaný všechny diody LED problikávají: vyměňte filtr. 3. Vložte síto vstupu vzduchu do zářezů na základně s nádrží a pak síto zajistěte otočením po směru hodinových ručiček až na doraz. 4. Vložte dno nádrže do základny s nádrží a pak stiskněte dno směrem dolů, doku se řádně nezachytí v zámcích základny.

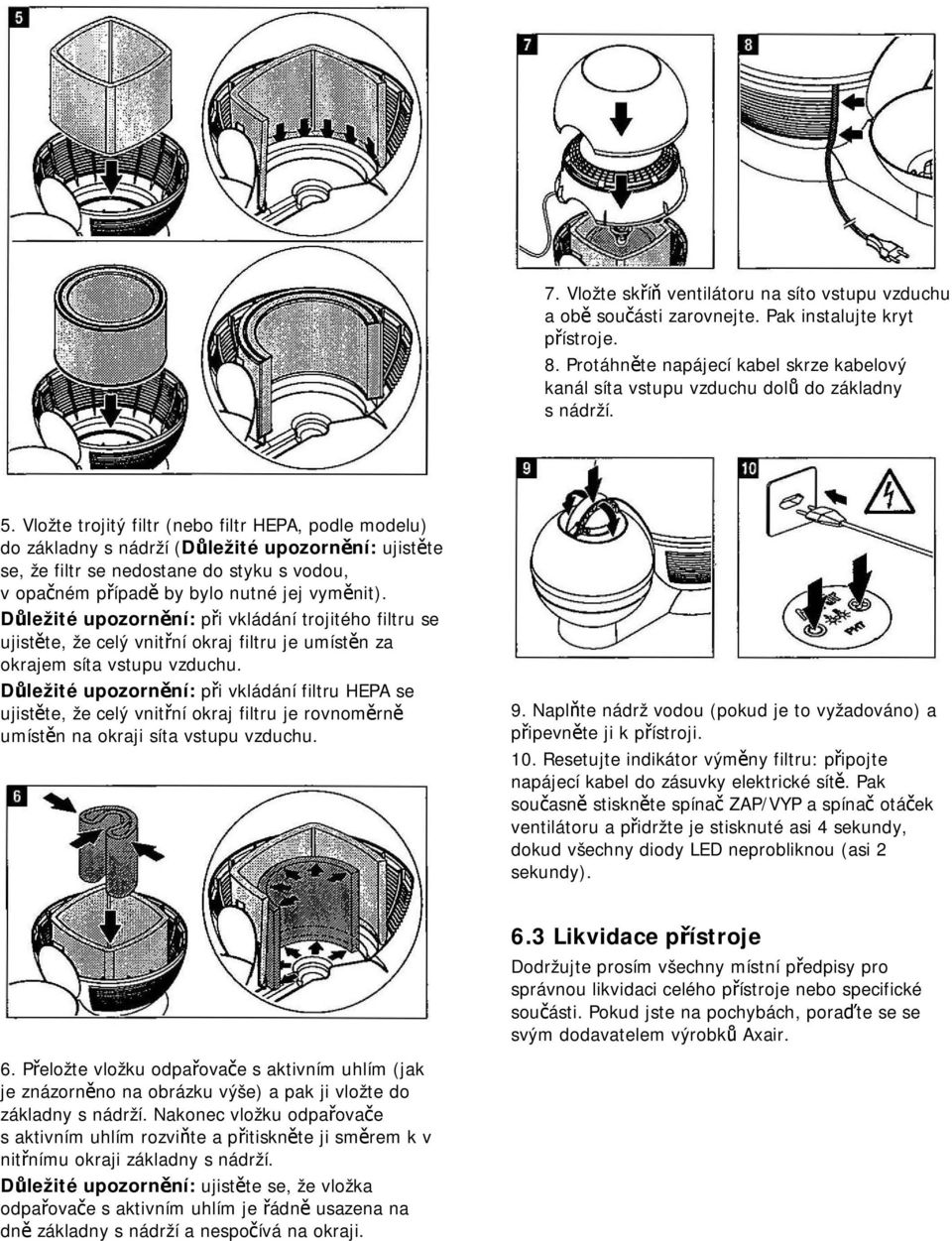

8 7. Vložte skříň ventilátoru na síto vstupu vzduchu a obě součásti zarovnejte. Pak instalujte kryt přístroje. 8. Protáhněte napájecí kabel skrze kabelový kanál síta vstupu vzduchu dolů do základny s nádrží. 5. Vložte trojitý filtr (nebo filtr HEPA, podle modelu) do základny s nádrží (Důležité upozornění: ujistěte se, že filtr se nedostane do styku s vodou, v opačném případě by bylo nutné jej vyměnit). Důležité upozornění: při vkládání trojitého filtru se ujistěte, že celý vnitřní okraj filtru je umístěn za okrajem síta vstupu vzduchu. Důležité upozornění: při vkládání filtru HEPA se ujistěte, že celý vnitřní okraj filtru je rovnoměrně umístěn na okraji síta vstupu vzduchu. 9. Naplňte nádrž vodou (pokud je to vyžadováno) a připevněte ji k přístroji. 10. Resetujte indikátor výměny filtru: připojte napájecí kabel do zásuvky elektrické sítě. Pak současně stiskněte spínač ZAP/VYP a spínač otáček ventilátoru a přidržte je stisknuté asi 4 sekundy, dokud všechny diody LED neprobliknou (asi 2 sekundy). 6.3 Likvidace přístroje Dodržujte prosím všechny místní předpisy pro správnou likvidaci celého přístroje nebo specifické součásti. Pokud jste na pochybách, poraďte se se svým dodavatelem výrobků Axair. 6. Přeložte vložku odpařovače s aktivním uhlím (jak je znázorněno na obrázku výše) a pak ji vložte do základny s nádrží. Nakonec vložku odpařovače s aktivním uhlím rozviňte a přitiskněte ji směrem k v nitřnímu okraji základny s nádrží. Důležité upozornění: ujistěte se, že vložka odpařovače s aktivním uhlím je řádně usazena na dně základny s nádrží a nespočívá na okraji.

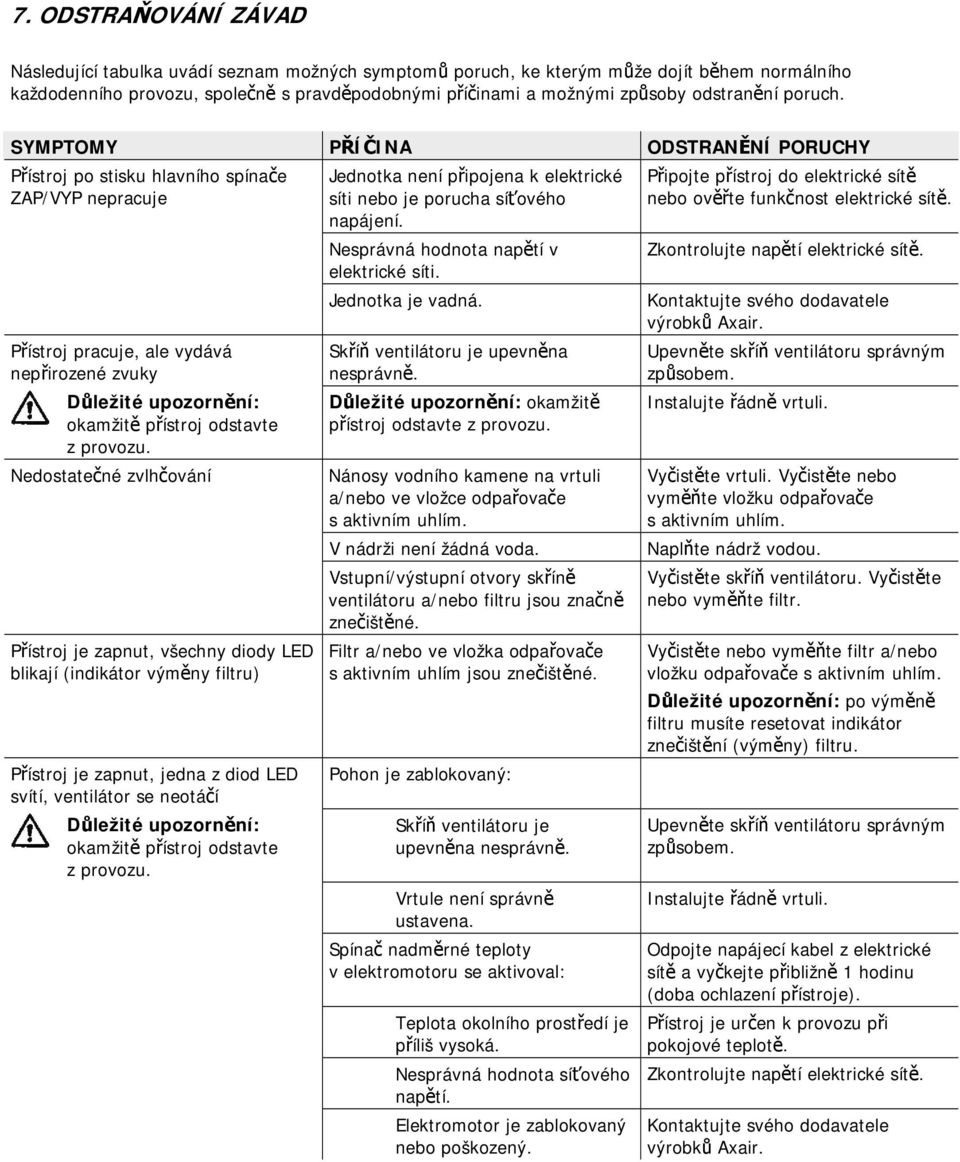

9 7. ODSTRAŇOVÁNÍ ZÁVAD Následující tabulka uvádí seznam možných symptomů poruch, ke kterým může dojít během normálního každodenního provozu, společně s pravděpodobnými příčinami a možnými způsoby odstranění poruch. SYMPTOMY PŘÍČINA ODSTRANĚNÍ PORUCHY Přístroj po stisku hlavního spínače ZAP/VYP nepracuje Přístroj pracuje, ale vydává nepřirozené zvuky Důležité upozornění: okamžitě přístroj odstavte z provozu. Nedostatečné zvlhčování Přístroj je zapnut, všechny diody LED blikají (indikátor výměny filtru) Přístroj je zapnut, jedna z diod LED svítí, ventilátor se neotáčí Důležité upozornění: okamžitě přístroj odstavte z provozu. Jednotka není připojena k elektrické síti nebo je porucha síťového napájení. Nesprávná hodnota napětí v elektrické síti. Jednotka je vadná. Skříň ventilátoru je upevněna nesprávně. Důležité upozornění: okamžitě přístroj odstavte z provozu. Nánosy vodního kamene na vrtuli a/nebo ve vložce odpařovače s aktivním uhlím. V nádrži není žádná voda. Vstupní/výstupní otvory skříně ventilátoru a/nebo filtru jsou značně znečištěné. Filtr a/nebo ve vložka odpařovače s aktivním uhlím jsou znečištěné. Pohon je zablokovaný: Skříň ventilátoru je upevněna nesprávně. Vrtule není správně ustavena. Spínač nadměrné teploty v elektromotoru se aktivoval: Teplota okolního prostředí je příliš vysoká. Nesprávná hodnota síťového napětí. Elektromotor je zablokovaný nebo poškozený. Připojte přístroj do elektrické sítě nebo ověřte funkčnost elektrické sítě. Zkontrolujte napětí elektrické sítě. Kontaktujte svého dodavatele výrobků Axair. Upevněte skříň ventilátoru správným způsobem. Instalujte řádně vrtuli. Vyčistěte vrtuli. Vyčistěte nebo vyměňte vložku odpařovače s aktivním uhlím. Naplňte nádrž vodou. Vyčistěte skříň ventilátoru. Vyčistěte nebo vyměňte filtr. Vyčistěte nebo vyměňte filtr a/nebo vložku odpařovače s aktivním uhlím. Důležité upozornění: po výměně filtru musíte resetovat indikátor znečištění (výměny) filtru. Upevněte skříň ventilátoru správným způsobem. Instalujte řádně vrtuli. Odpojte napájecí kabel z elektrické sítě a vyčkejte přibližně 1 hodinu (doba ochlazení přístroje). Přístroj je určen k provozu při pokojové teplotě. Zkontrolujte napětí elektrické sítě. Kontaktujte svého dodavatele výrobků Axair.

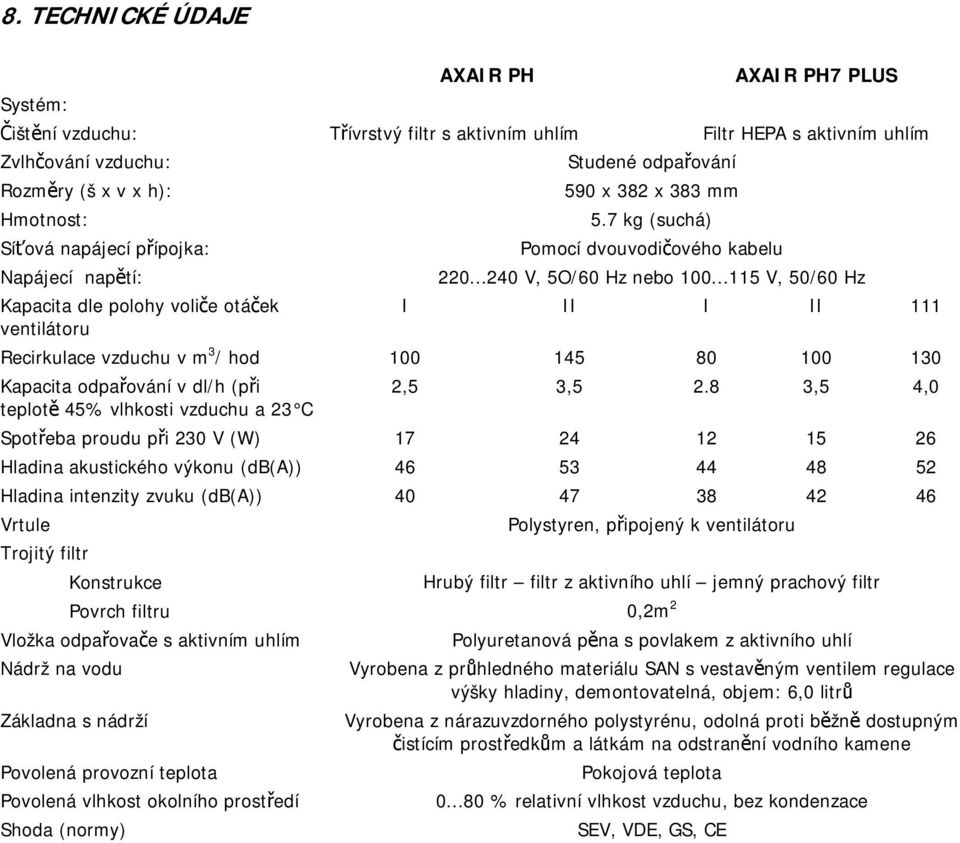

10 8. TECHNICKÉ ÚDAJE AXAIR PH AXAIR PH7 PLUS Systém: Čištění vzduchu: Třívrstvý filtr s aktivním uhlím Filtr HEPA s aktivním uhlím Zvlhčování vzduchu: Studené odpařování Rozměry (š x v x h): 590 x 382 x 383 mm Hmotnost: 5.7 kg (suchá) Síťová napájecí přípojka: Pomocí dvouvodičového kabelu Napájecí napětí: V, 5O/60 Hz nebo V, 50/60 Hz Kapacita dle polohy voliče otáček I II I II 111 ventilátoru Recirkulace vzduchu v m 3 / hod Kapacita odpařování v dl/h (při 2,5 3, ,5 4,0 teplotě 45% vlhkosti vzduchu a 23 C Spotřeba proudu při 230 V (W) Hladina akustického výkonu (db(a)) Hladina intenzity zvuku (db(a)) Vrtule Polystyren, připojený k ventilátoru Trojitý filtr Konstrukce Hrubý filtr filtr z aktivního uhlí jemný prachový filtr Povrch filtru 0,2m 2 Vložka odpařovače s aktivním uhlím Polyuretanová pěna s povlakem z aktivního uhlí Nádrž na vodu Vyrobena z průhledného materiálu SAN s vestavěným ventilem regulace výšky hladiny, demontovatelná, objem: 6,0 litrů Základna s nádrží Vyrobena z nárazuvzdorného polystyrénu, odolná proti běžně dostupným čistícím prostředkům a látkám na odstranění vodního kamene Povolená provozní teplota Pokojová teplota Povolená vlhkost okolního prostředí % relativní vlhkost vzduchu, bez kondenzace Shoda (normy) SEV, VDE, GS, CE

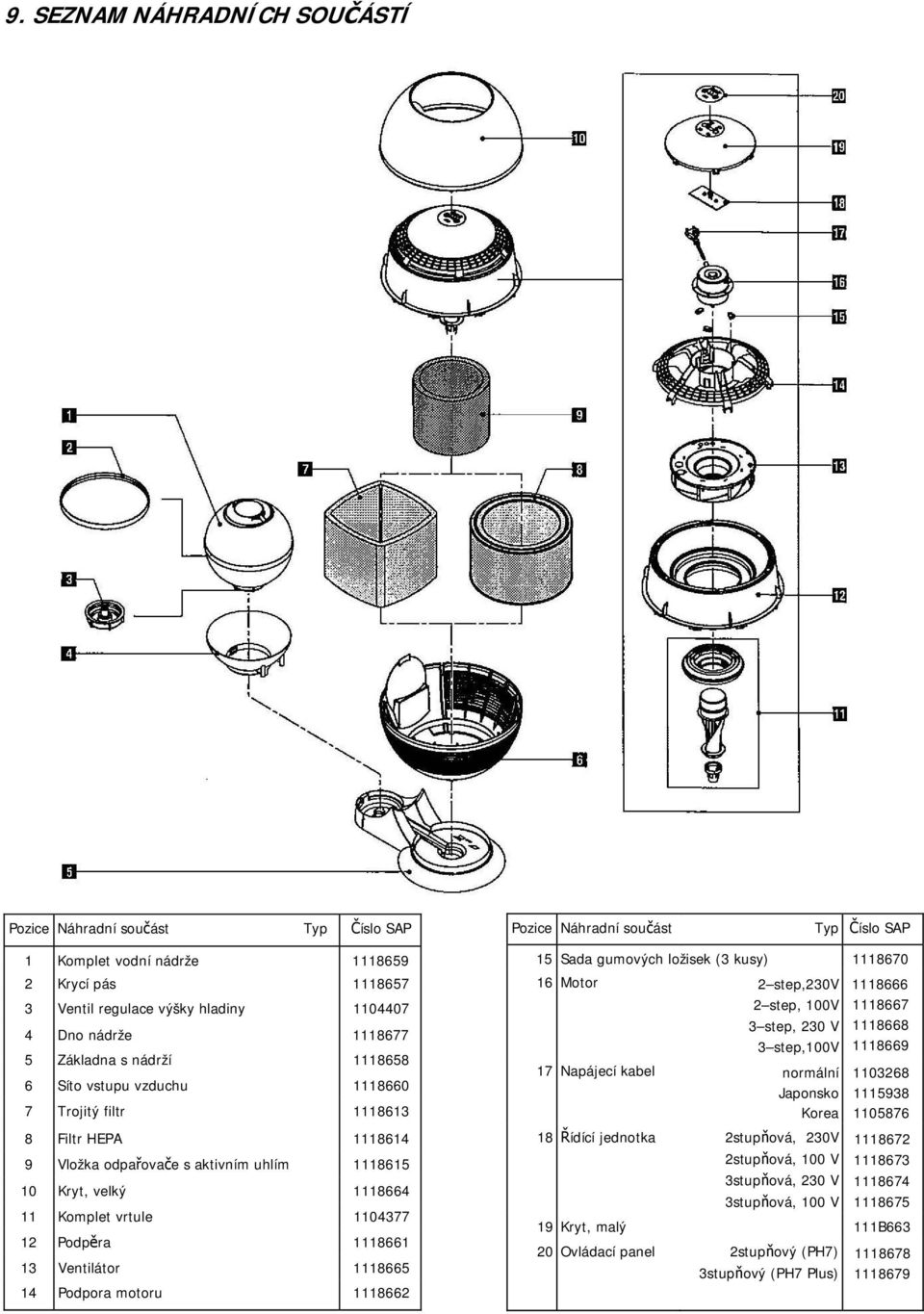

11 9. SEZNAM NÁHRADNÍCH SOUČÁSTÍ Pozice Náhradní součást Typ Číslo SAP Pozice Náhradní součást Typ Číslo SAP 1 Komplet vodní nádrže Krycí pás Ventil regulace výšky hladiny Dno nádrže Základna s nádrží Síto vstupu vzduchu Trojitý filtr Filtr HEPA Vložka odpařovače s aktivním uhlím Kryt, velký Komplet vrtule Podpěra Ventilátor Podpora motoru Sada gumových ložisek (3 kusy) Motor 2 step,230v 2 step, 100V 3 step, 230 V 3 step,100v 17 Napájecí kabel normální Japonsko Korea 18 Řídící jednotka 2stupňová, 230V 2stupňová, 100 V 3stupňová, 230 V 3stupňová, 100 V Kryt, malý 111B Ovládací panel 2stupňový (PH7) 3stupňový (PH7 Plus)

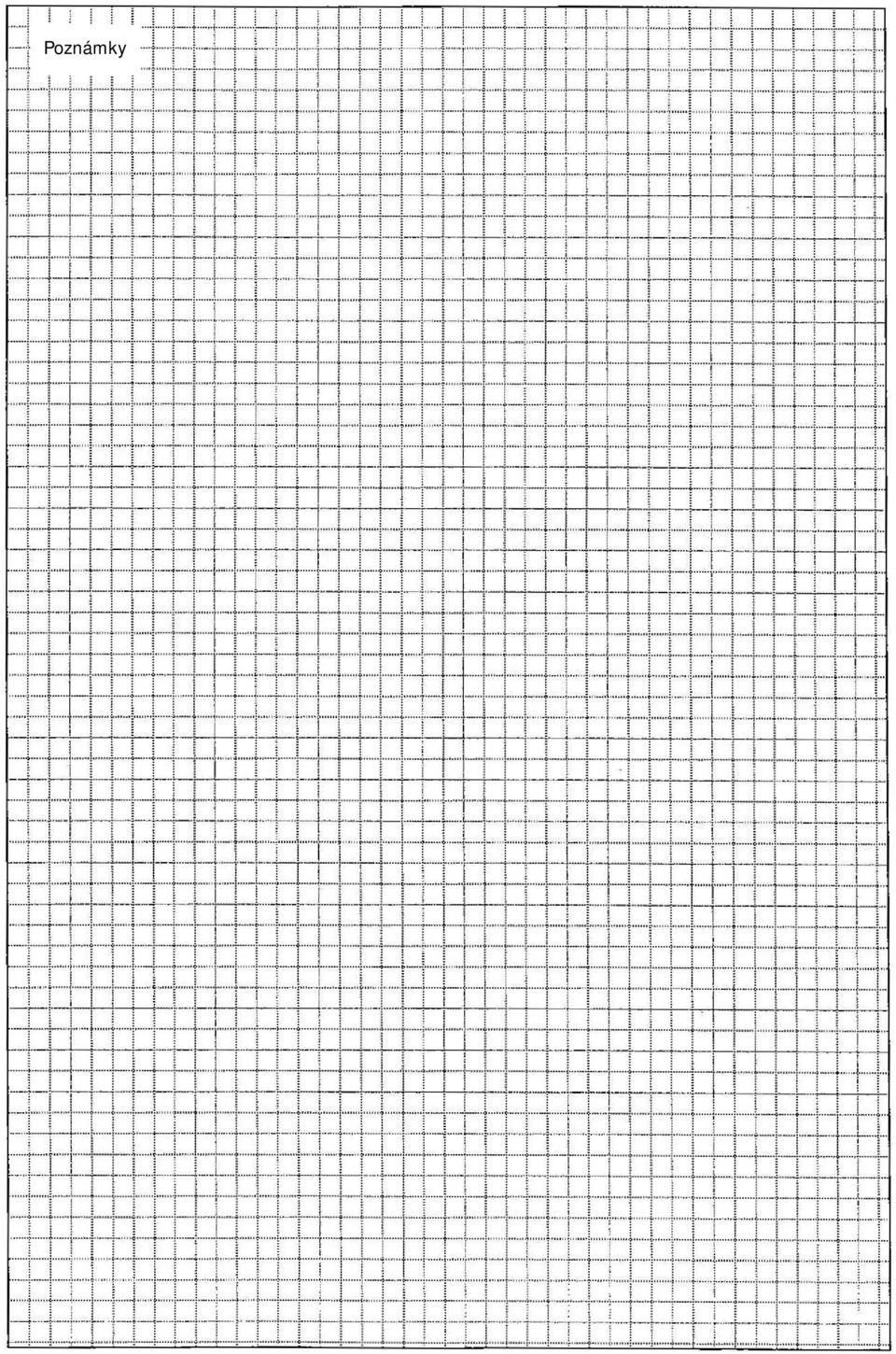

12 Poznámky
