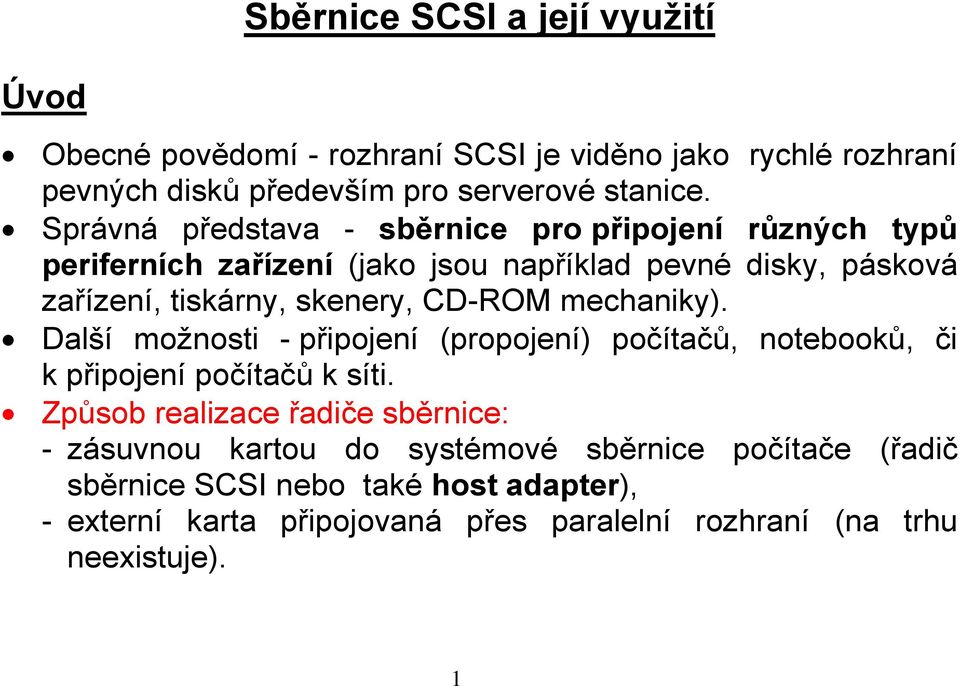

1 Sběrnice SCSI a její využití Úvod Obecné povědomí - rozhraní SCSI je viděno jako rychlé rozhraní pevných disků především pro serverové stanice. Správná představa - sběrnice pro připojení různých typů periferních zařízení (jako jsou například pevné disky, pásková zařízení, tiskárny, skenery, CD-ROM mechaniky). Další možnosti - připojení (propojení) počítačů, notebooků, či k připojení počítačů k síti. Způsob realizace řadiče sběrnice: - zásuvnou kartou do systémové sběrnice počítače (řadič sběrnice SCSI nebo také host adapter), - externí karta připojovaná přes paralelní rozhraní (na trhu neexistuje). 1

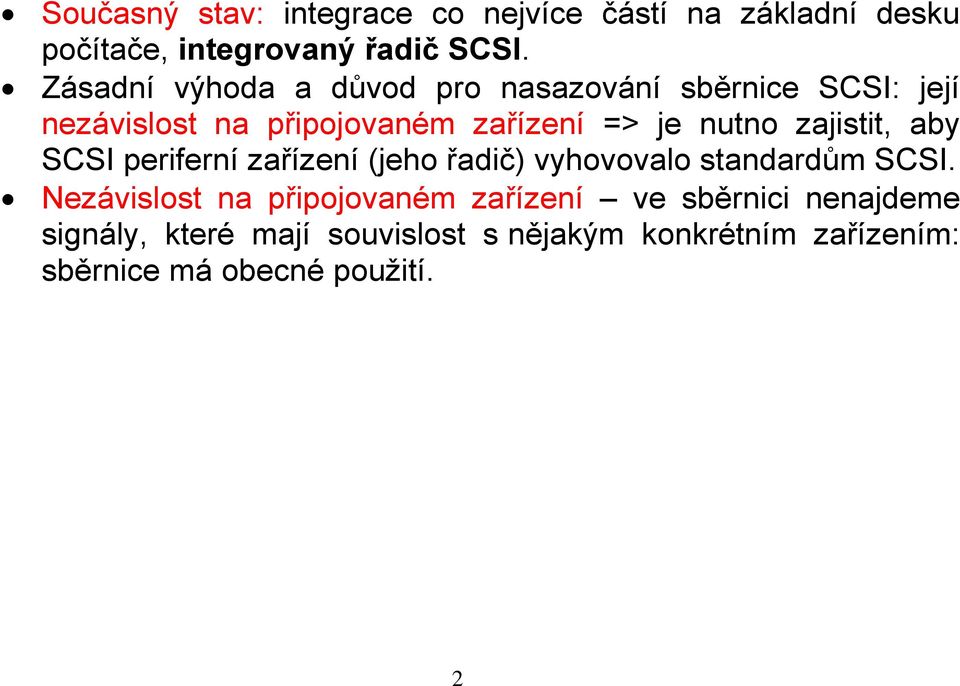

2 Současný stav: integrace co nejvíce částí na základní desku počítače, integrovaný řadič SCSI. Zásadní výhoda a důvod pro nasazování sběrnice SCSI: její nezávislost na připojovaném zařízení => je nutno zajistit, aby SCSI periferní zařízení (jeho řadič) vyhovovalo standardům SCSI. Nezávislost na připojovaném zařízení ve sběrnici nenajdeme signály, které mají souvislost s nějakým konkrétním zařízením: sběrnice má obecné použití. 2

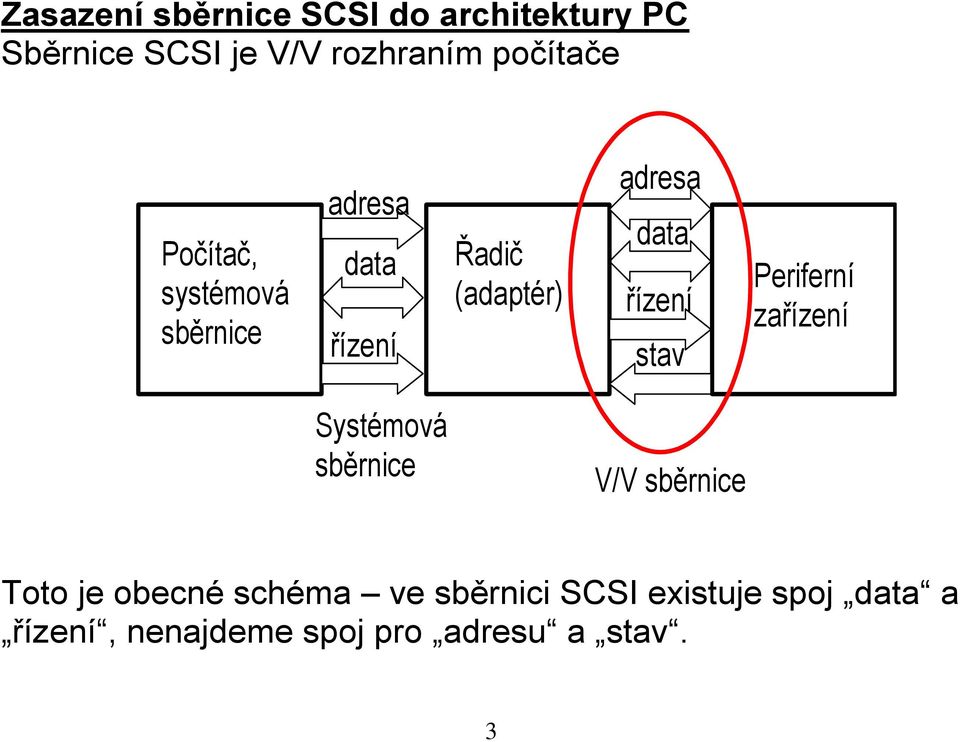

3 Zasazení sběrnice SCSI do architektury PC Sběrnice SCSI je V/V rozhraním počítače Počítač, systémová sběrnice adresa data řízení Řadič (adaptér) adresa data řízení stav Periferní zařízení Systémová sběrnice V/V sběrnice Toto je obecné schéma ve sběrnici SCSI existuje spoj data a řízení, nenajdeme spoj pro adresu a stav. 3

4 Architektura počítače se sběrnicí SCSI sběrnice SCSI procesor, řadič SCSI řadič SCSI řadič PZ PZ adresa, data, řízení, stavová informace 4

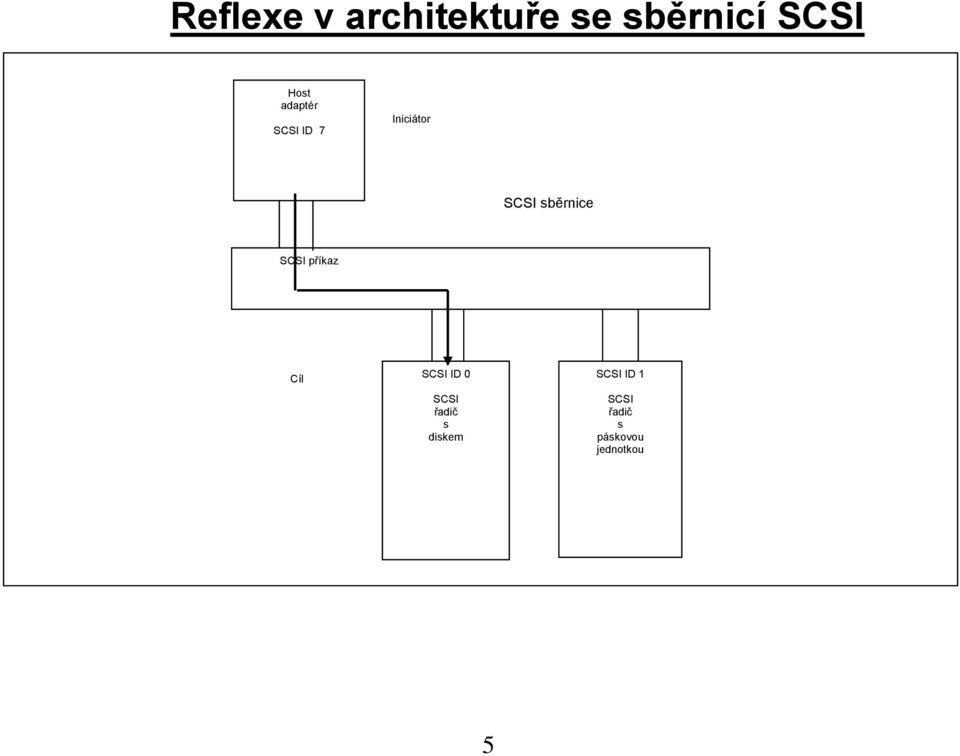

5 Reflexe v architektuře se sběrnicí SCSI Host adaptér SCSI ID 7 Iniciátor SCSI sběrnice SCSI příkaz Cíl SCSI ID 0 SCSI řadič s diskem SCSI ID 1 SCSI řadič s páskovou jednotkou 5

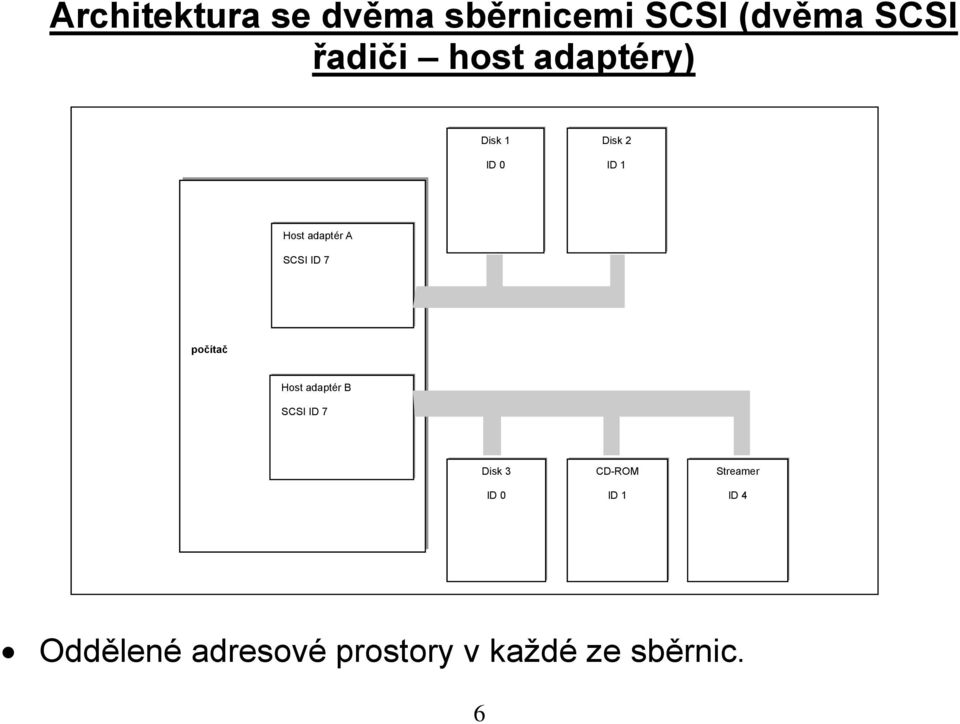

6 Architektura se dvěma sběrnicemi SCSI (dvěma SCSI řadiči host adaptéry) Disk 1 ID 0 Disk 2 ID 1 SCSI Host adaptér A SCSI SCSI ID 7 počítač Host adaptér B SCSI ID 7 Disk 3 ID 0 CD-ROM ID 1 Streamer ID 4 Oddělené adresové prostory v každé ze sběrnic. 6

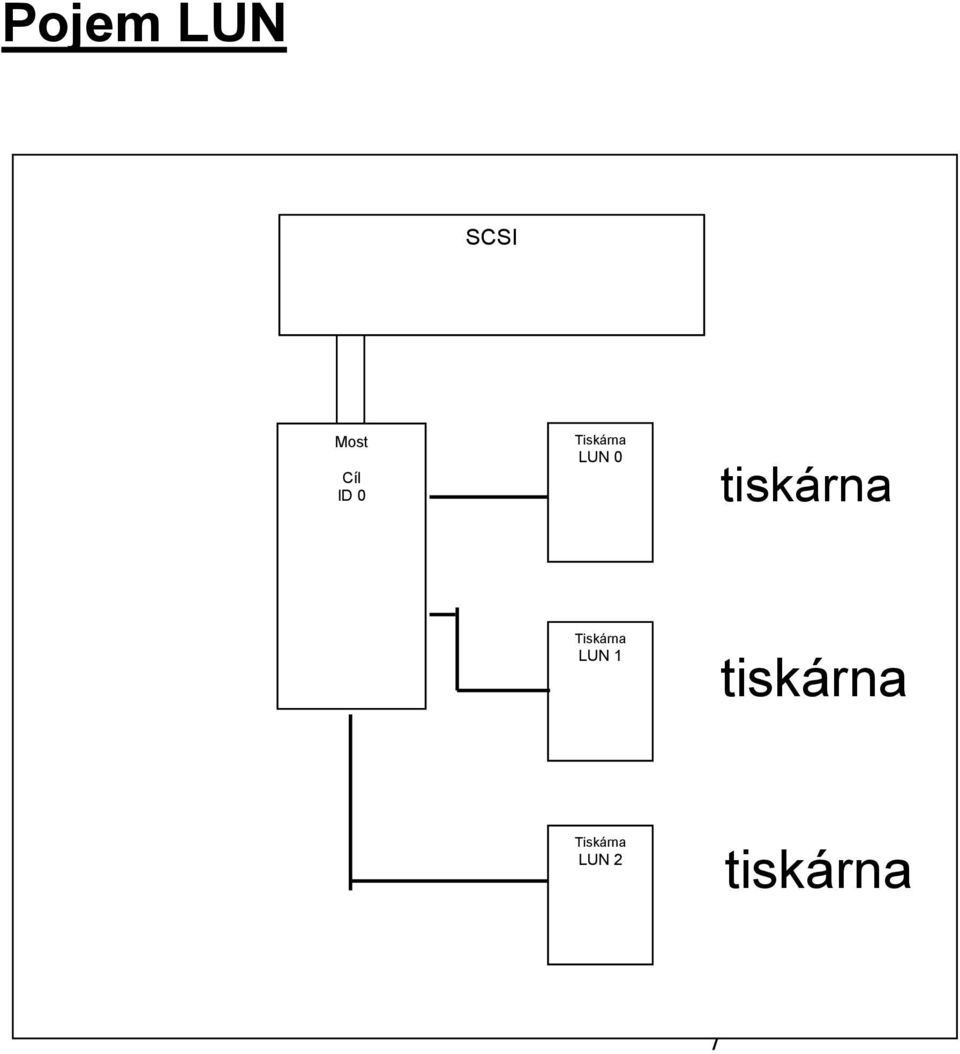

7 Pojem LUN SCSI RS-232 Most Cíl ID 0 Tiskárna LUN 0 tiskárna Tiskárna LUN 1 tiskárna Tiskárna LUN 2 tiskárna 7

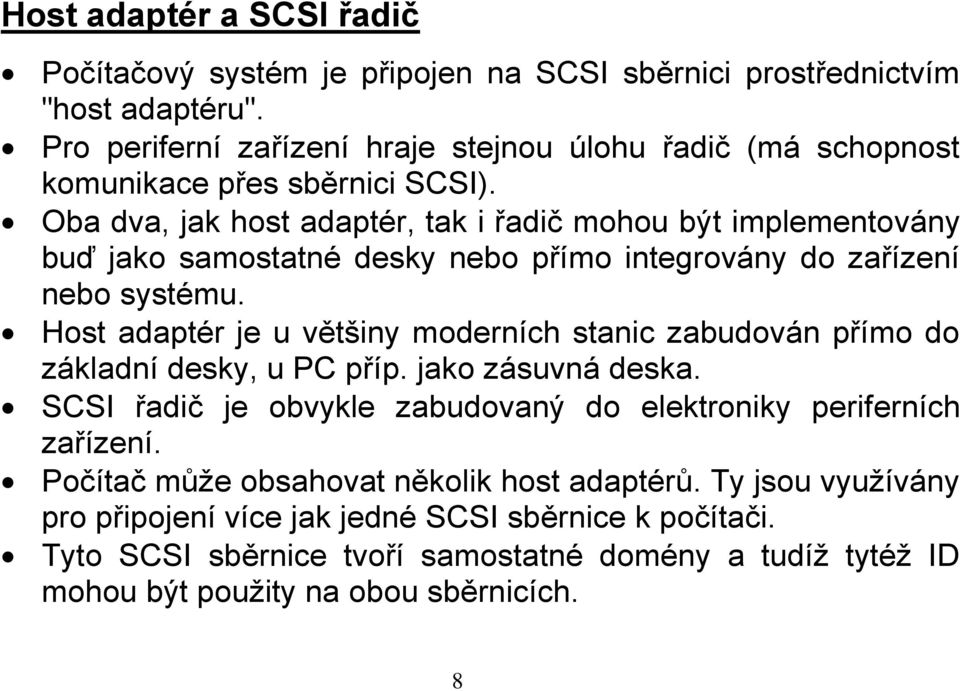

8 Host adaptér a SCSI řadič Počítačový systém je připojen na SCSI sběrnici prostřednictvím "host adaptéru". Pro periferní zařízení hraje stejnou úlohu řadič (má schopnost komunikace přes sběrnici SCSI). Oba dva, jak host adaptér, tak i řadič mohou být implementovány buď jako samostatné desky nebo přímo integrovány do zařízení nebo systému. Host adaptér je u většiny moderních stanic zabudován přímo do základní desky, u PC příp. jako zásuvná deska. SCSI řadič je obvykle zabudovaný do elektroniky periferních zařízení. Počítač může obsahovat několik host adaptérů. Ty jsou využívány pro připojení více jak jedné SCSI sběrnice k počítači. Tyto SCSI sběrnice tvoří samostatné domény a tudíž tytéž ID mohou být použity na obou sběrnicích. 8

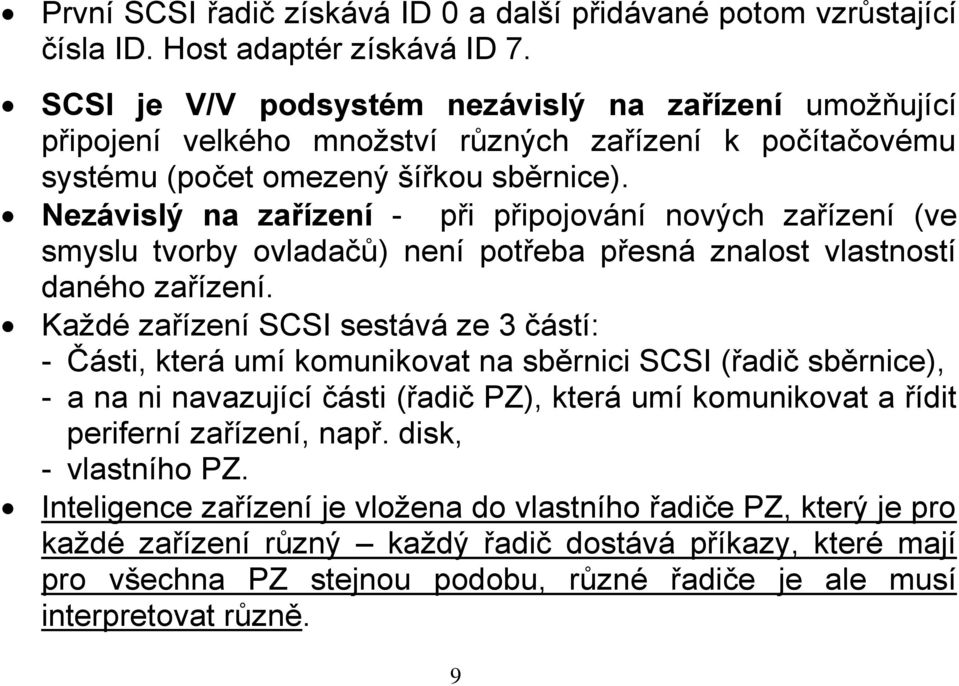

9 První SCSI řadič získává ID 0 a další přidávané potom vzrůstající čísla ID. Host adaptér získává ID 7. SCSI je V/V podsystém nezávislý na zařízení umožňující připojení velkého množství různých zařízení k počítačovému systému (počet omezený šířkou sběrnice). Nezávislý na zařízení - při připojování nových zařízení (ve smyslu tvorby ovladačů) není potřeba přesná znalost vlastností daného zařízení. Každé zařízení SCSI sestává ze 3 částí: - Části, která umí komunikovat na sběrnici SCSI (řadič sběrnice), - a na ni navazující části (řadič PZ), která umí komunikovat a řídit periferní zařízení, např. disk, - vlastního PZ. Inteligence zařízení je vložena do vlastního řadiče PZ, který je pro každé zařízení různý každý řadič dostává příkazy, které mají pro všechna PZ stejnou podobu, různé řadiče je ale musí interpretovat různě. 9

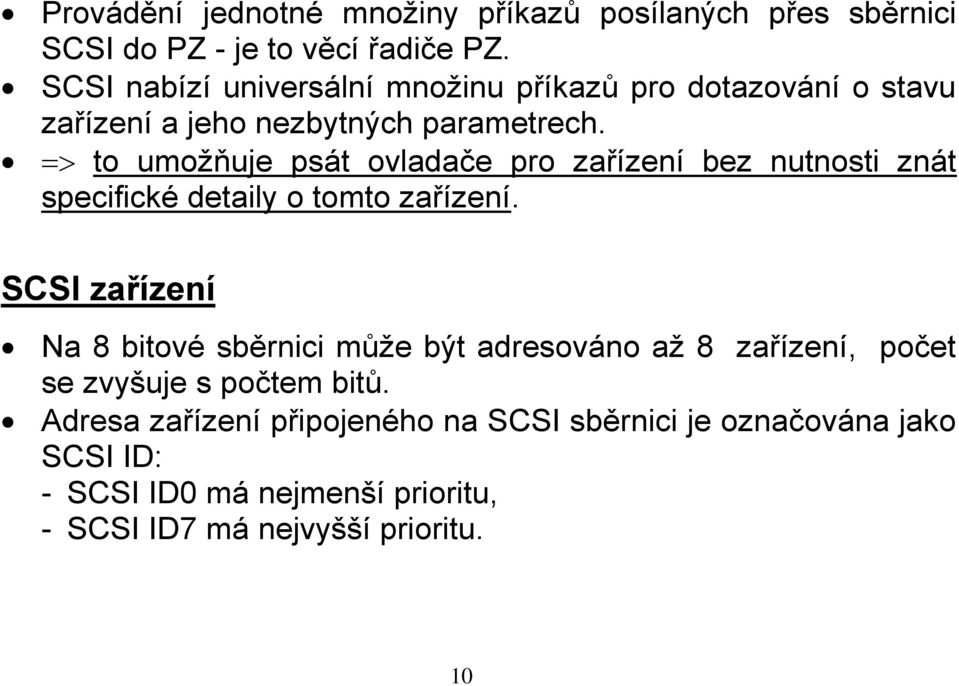

10 Provádění jednotné množiny příkazů posílaných přes sběrnici SCSI do PZ - je to věcí řadiče PZ. SCSI nabízí universální množinu příkazů pro dotazování o stavu zařízení a jeho nezbytných parametrech. to umožňuje psát ovladače pro zařízení bez nutnosti znát specifické detaily o tomto zařízení. SCSI zařízení Na 8 bitové sběrnici může být adresováno až 8 zařízení, počet se zvyšuje s počtem bitů. Adresa zařízení připojeného na SCSI sběrnici je označována jako SCSI ID: - SCSI ID0 má nejmenší prioritu, - SCSI ID7 má nejvyšší prioritu. 10

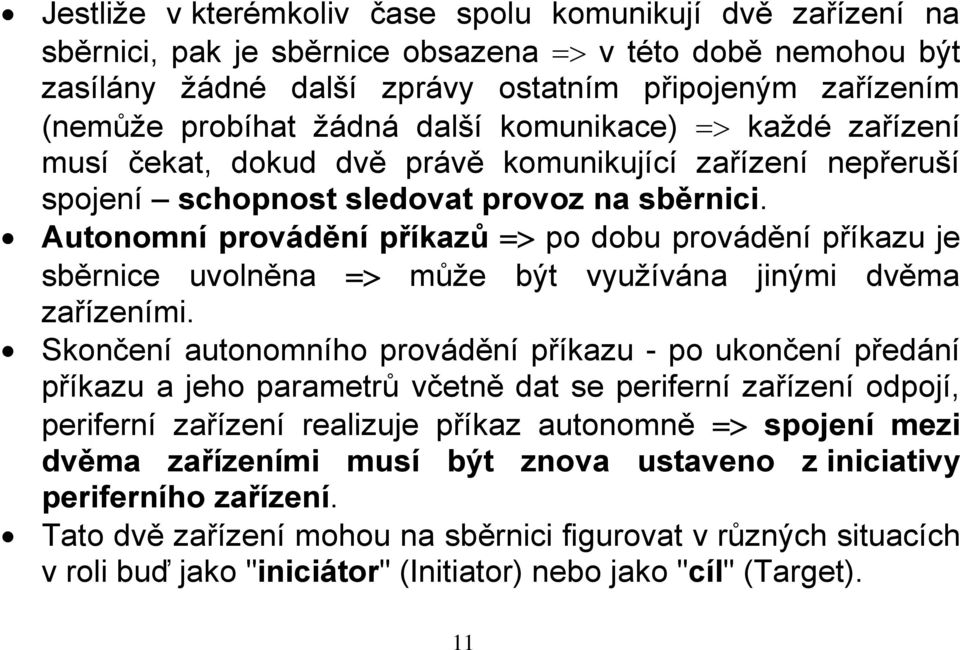

11 Jestliže v kterémkoliv čase spolu komunikují dvě zařízení na sběrnici, pak je sběrnice obsazena v této době nemohou být zasílány žádné další zprávy ostatním připojeným zařízením (nemůže probíhat žádná další komunikace) každé zařízení musí čekat, dokud dvě právě komunikující zařízení nepřeruší spojení schopnost sledovat provoz na sběrnici. Autonomní provádění příkazů po dobu provádění příkazu je sběrnice uvolněna může být využívána jinými dvěma zařízeními. Skončení autonomního provádění příkazu - po ukončení předání příkazu a jeho parametrů včetně dat se periferní zařízení odpojí, periferní zařízení realizuje příkaz autonomně spojení mezi dvěma zařízeními musí být znova ustaveno z iniciativy periferního zařízení. Tato dvě zařízení mohou na sběrnici figurovat v různých situacích v roli buď jako "iniciátor" (Initiator) nebo jako "cíl" (Target). 11

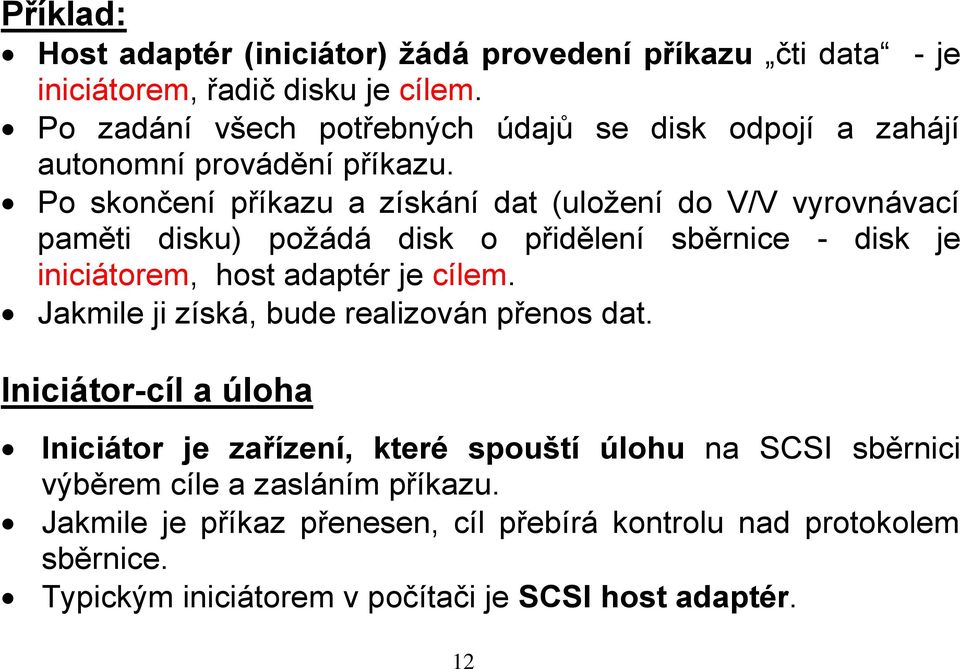

12 Příklad: Host adaptér (iniciátor) žádá provedení příkazu čti data - je iniciátorem, řadič disku je cílem. Po zadání všech potřebných údajů se disk odpojí a zahájí autonomní provádění příkazu. Po skončení příkazu a získání dat (uložení do V/V vyrovnávací paměti disku) požádá disk o přidělení sběrnice - disk je iniciátorem, host adaptér je cílem. Jakmile ji získá, bude realizován přenos dat. Iniciátor-cíl a úloha Iniciátor je zařízení, které spouští úlohu na SCSI sběrnici výběrem cíle a zasláním příkazu. Jakmile je příkaz přenesen, cíl přebírá kontrolu nad protokolem sběrnice. Typickým iniciátorem v počítači je SCSI host adaptér. 12

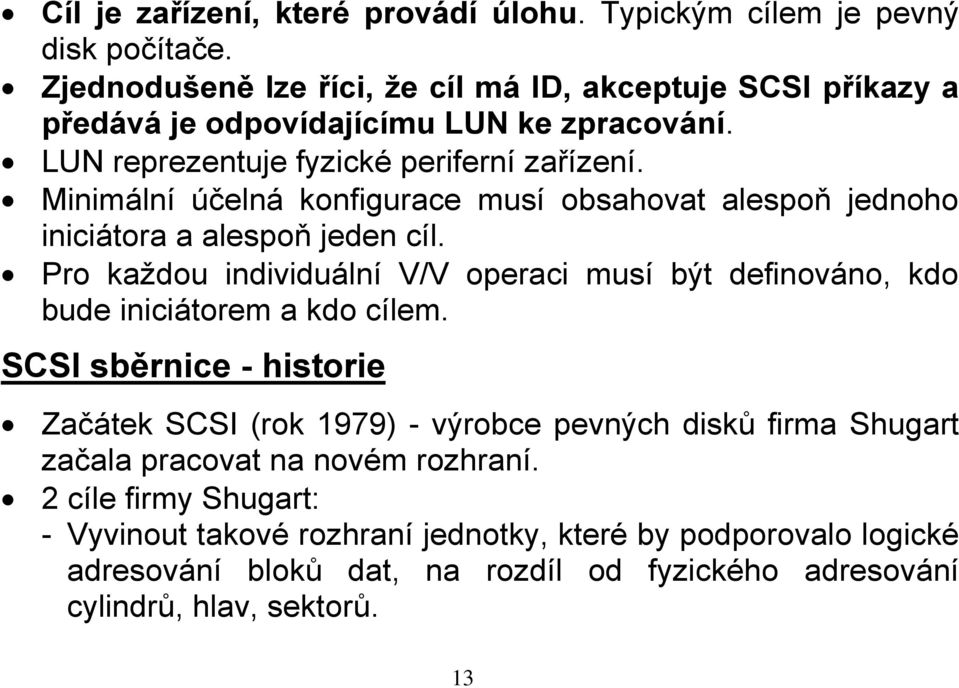

13 Cíl je zařízení, které provádí úlohu. Typickým cílem je pevný disk počítače. Zjednodušeně lze říci, že cíl má ID, akceptuje SCSI příkazy a předává je odpovídajícímu LUN ke zpracování. LUN reprezentuje fyzické periferní zařízení. Minimální účelná konfigurace musí obsahovat alespoň jednoho iniciátora a alespoň jeden cíl. Pro každou individuální V/V operaci musí být definováno, kdo bude iniciátorem a kdo cílem. SCSI sběrnice - historie Začátek SCSI (rok 1979) - výrobce pevných disků firma Shugart začala pracovat na novém rozhraní. 2 cíle firmy Shugart: - Vyvinout takové rozhraní jednotky, které by podporovalo logické adresování bloků dat, na rozdíl od fyzického adresování cylindrů, hlav, sektorů. 13

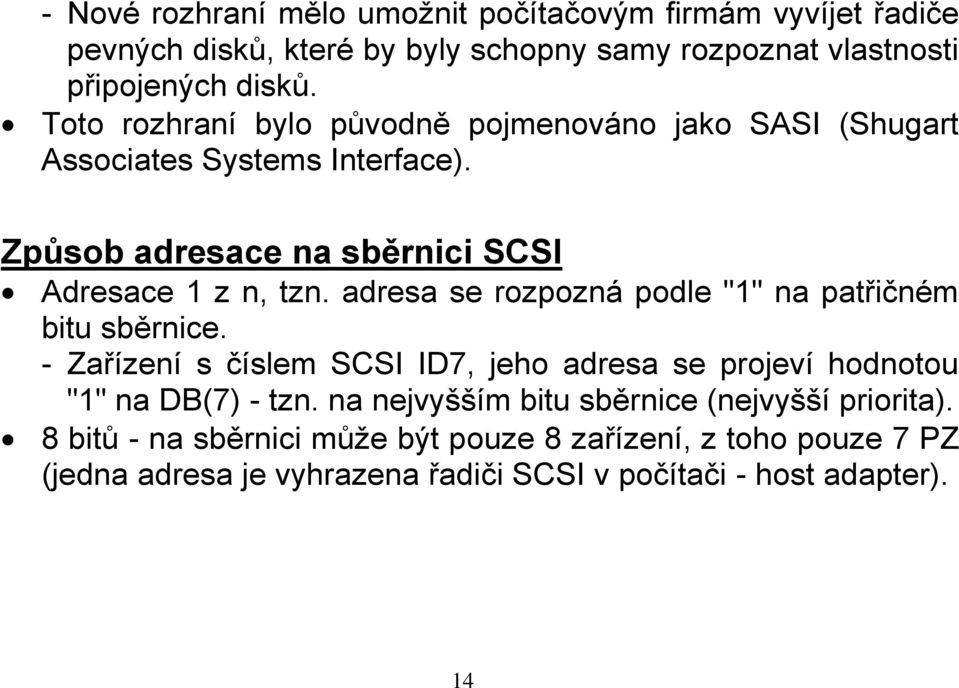

14 - Nové rozhraní mělo umožnit počítačovým firmám vyvíjet řadiče pevných disků, které by byly schopny samy rozpoznat vlastnosti připojených disků. Toto rozhraní bylo původně pojmenováno jako SASI (Shugart Associates Systems Interface). Způsob adresace na sběrnici SCSI Adresace 1 z n, tzn. adresa se rozpozná podle "1" na patřičném bitu sběrnice. - Zařízení s číslem SCSI ID7, jeho adresa se projeví hodnotou "1" na DB(7) - tzn. na nejvyšším bitu sběrnice (nejvyšší priorita). 8 bitů - na sběrnici může být pouze 8 zařízení, z toho pouze 7 PZ (jedna adresa je vyhrazena řadiči SCSI v počítači - host adapter). 14

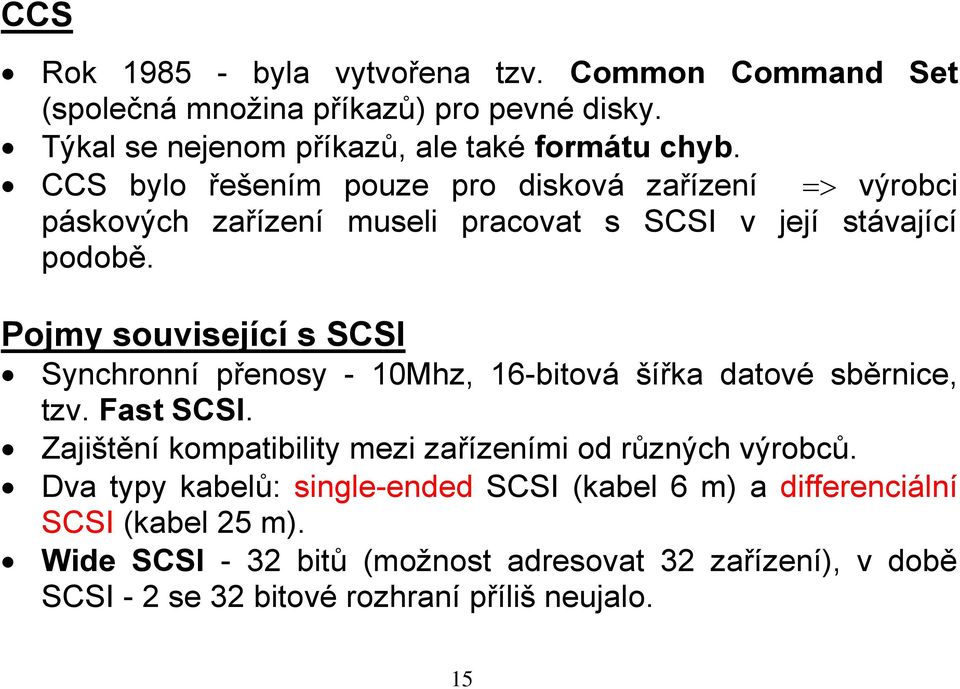

15 CCS Rok byla vytvořena tzv. Common Command Set (společná množina příkazů) pro pevné disky. Týkal se nejenom příkazů, ale také formátu chyb. CCS bylo řešením pouze pro disková zařízení výrobci páskových zařízení museli pracovat s SCSI v její stávající podobě. Pojmy související s SCSI Synchronní přenosy - 10Mhz, 16-bitová šířka datové sběrnice, tzv. Fast SCSI. Zajištění kompatibility mezi zařízeními od různých výrobců. Dva typy kabelů: single-ended SCSI (kabel 6 m) a differenciální SCSI (kabel 25 m). Wide SCSI - 32 bitů (možnost adresovat 32 zařízení), v době SCSI - 2 se 32 bitové rozhraní příliš neujalo. 15

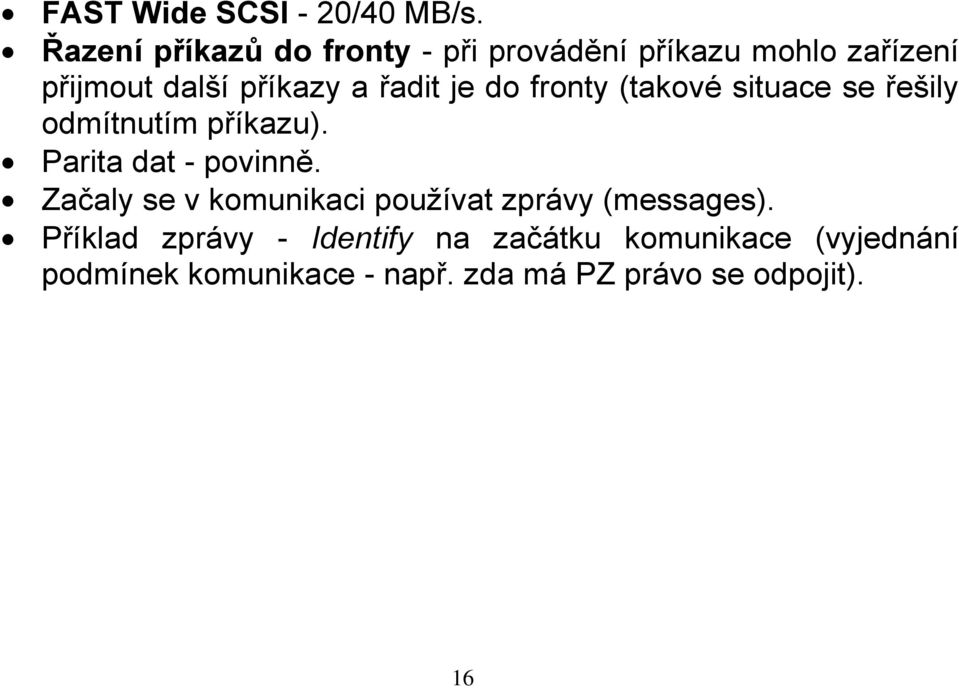

16 FAST Wide SCSI - 20/40 MB/s. Řazení příkazů do fronty - při provádění příkazu mohlo zařízení přijmout další příkazy a řadit je do fronty (takové situace se řešily odmítnutím příkazu). Parita dat - povinně. Začaly se v komunikaci používat zprávy (messages). Příklad zprávy - Identify na začátku komunikace (vyjednání podmínek komunikace - např. zda má PZ právo se odpojit). 16

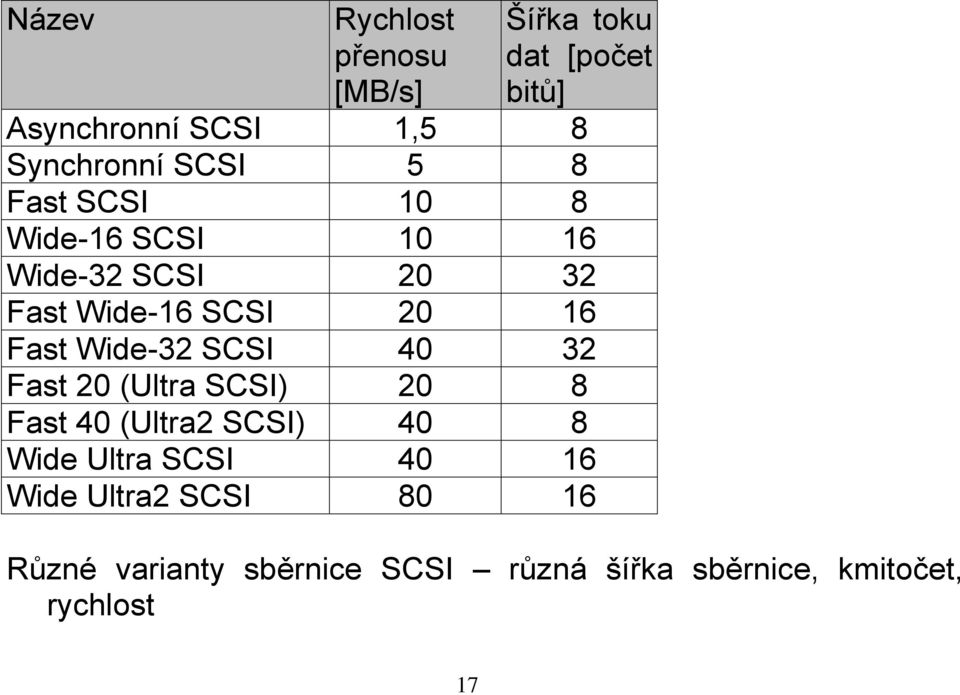

17 Název Rychlost přenosu [MB/s] Šířka toku dat [počet bitů] Asynchronní SCSI 1,5 8 Synchronní SCSI 5 8 Fast SCSI 10 8 Wide-16 SCSI Wide-32 SCSI Fast Wide-16 SCSI Fast Wide-32 SCSI Fast 20 (Ultra SCSI) 20 8 Fast 40 (Ultra2 SCSI) 40 8 Wide Ultra SCSI Wide Ultra2 SCSI Různé varianty sběrnice SCSI různá šířka sběrnice, kmitočet, rychlost 17

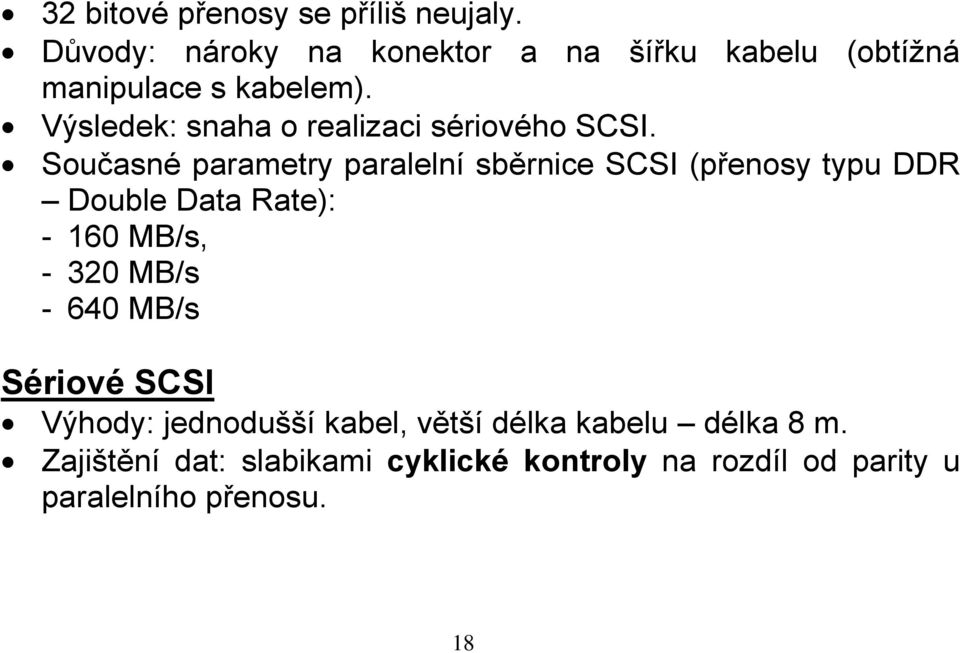

18 32 bitové přenosy se příliš neujaly. Důvody: nároky na konektor a na šířku kabelu (obtížná manipulace s kabelem). Výsledek: snaha o realizaci sériového SCSI. Současné parametry paralelní sběrnice SCSI (přenosy typu DDR Double Data Rate): MB/s, MB/s MB/s Sériové SCSI Výhody: jednodušší kabel, větší délka kabelu délka 8 m. Zajištění dat: slabikami cyklické kontroly na rozdíl od parity u paralelního přenosu. 18

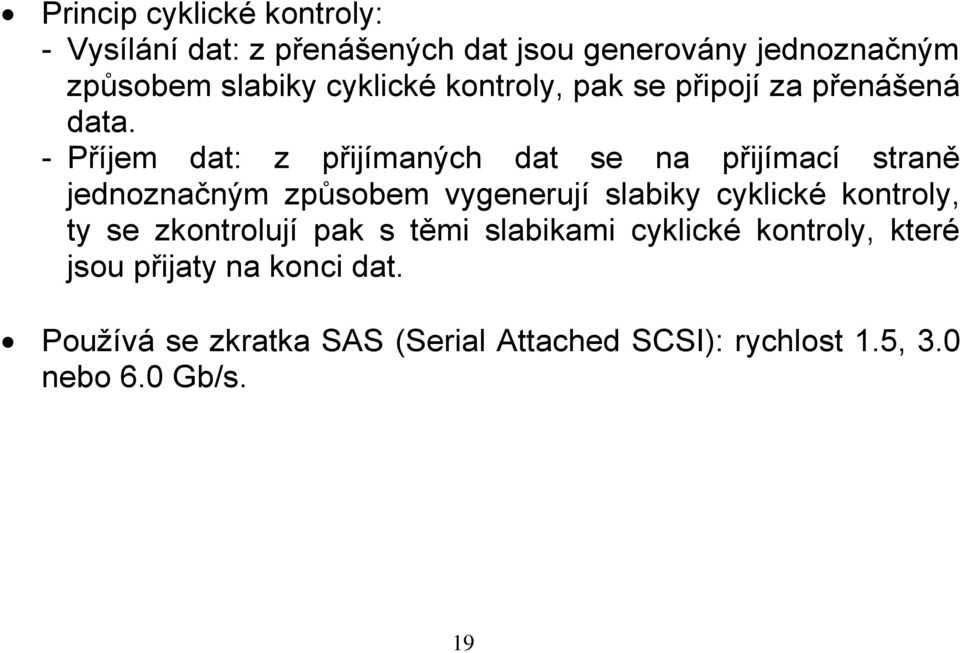

19 Princip cyklické kontroly: - Vysílání dat: z přenášených dat jsou generovány jednoznačným způsobem slabiky cyklické kontroly, pak se připojí za přenášená data. - Příjem dat: z přijímaných dat se na přijímací straně jednoznačným způsobem vygenerují slabiky cyklické kontroly, ty se zkontrolují pak s těmi slabikami cyklické kontroly, které jsou přijaty na konci dat. Používá se zkratka SAS (Serial Attached SCSI): rychlost 1.5, 3.0 nebo 6.0 Gb/s. 19

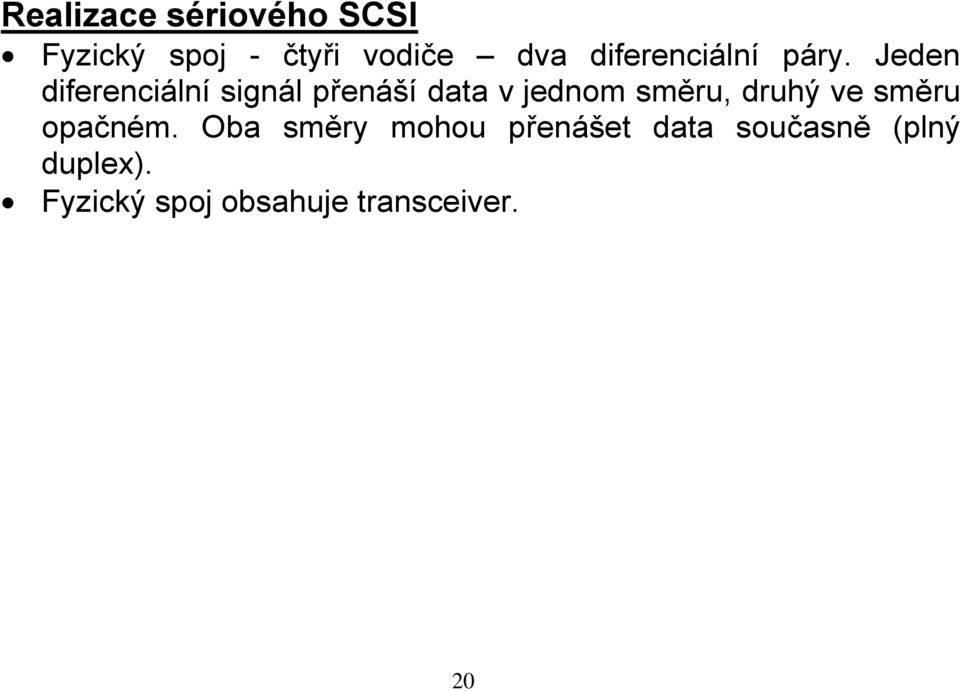

20 Realizace sériového SCSI Fyzický spoj - čtyři vodiče dva diferenciální páry. Jeden diferenciální signál přenáší data v jednom směru, druhý ve směru opačném. Oba směry mohou přenášet data současně (plný duplex). Fyzický spoj obsahuje transceiver. 20

21 21

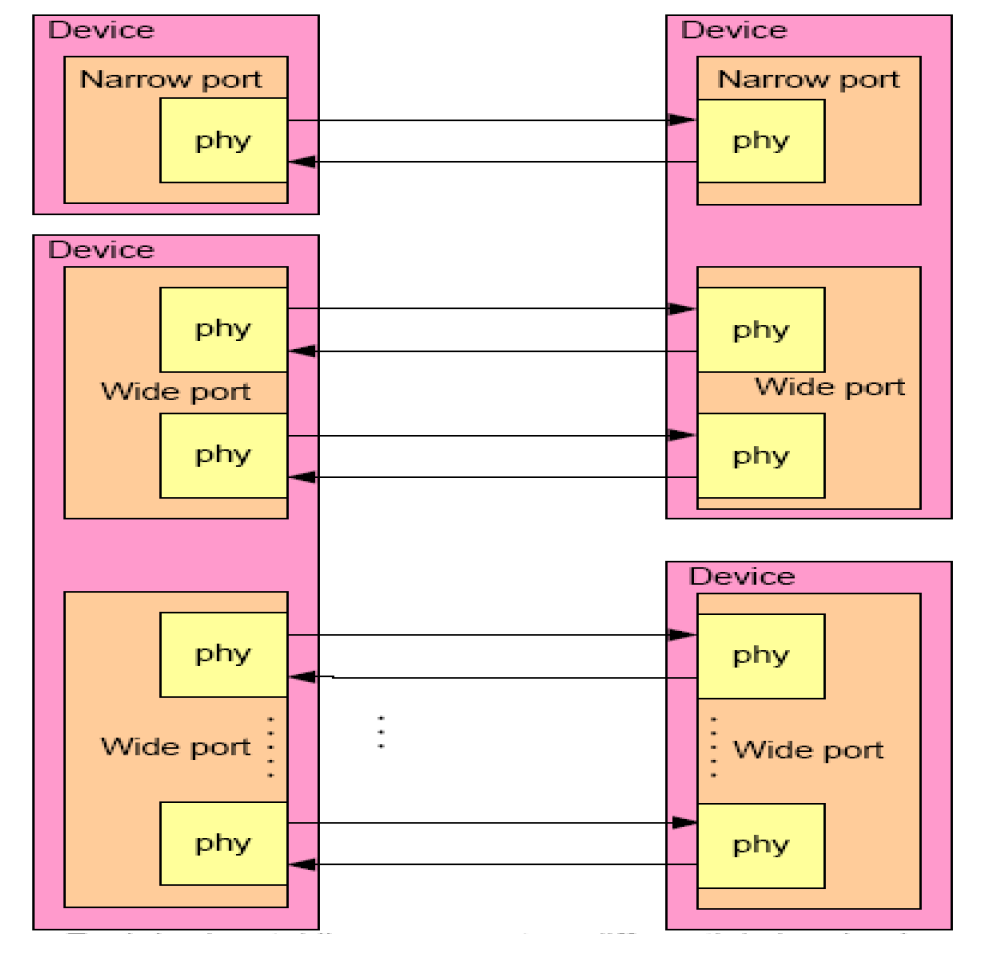

22 Široký (wide) v. úzký (narrow) spoj 22

23 Každá linka představuje pár vodičů 23

24 Fáze činnosti rozhraní SCSI Rozhraní SCSI se může nacházet v jedné z fází, typické pro konkrétní okamžik přenosu. Každá fáze pokrývá konkrétní činnost, která je pro děje na sběrnici typická a musí být nějakým mechanismem realizována v každé sběrnici. Při komunikaci přes sběrnici SCSI je vždy jedno zařízení "iniciátor" (initiator) druhé zařízení "cíl" (target). Takový stav nastane poté, co proběhnou úvodní fáze komunikace přes sběrnici. Při komunikaci na sběrnici se musí odehrát tyto činnosti: - Zařízení, které potřebuje sběrnici, musí požádat o přidělení sběrnice (arbitráž). 24

25 - Jakmile sběrnici získá, musí stanovit, s kterým zařízením chce komunikovat (vložením adresy tohoto zařízení na sběrnici). Toto zařízení se stane "cílem". 25

26 26

27 Komentář k časovému diagramu: Stav, kdy je sběrnice volná, se rozpozná podle úrovně signálu BSY volná je tehdy, kdy je BSY neaktivní, tzn. na úrovni H. - Tento signál je přístupný všem zařízením, takže jejich řadiče rozpoznávají, zda je sběrnice obsazena. Pokud se stane, že signál BSY aktivují dvě zařízení, musí proběhnout rozhodnutí (arbitráž) o tom, které zařízení sběrnici získá. - O sběrnici žádají dvě zařízení (2 a 6). Sběrnici získá zařízení 6, protože má vyšší prioritu. V následujícím cyklu musí zařízení 6 adresovat zařízení, s nímž potřebuje komunikovat je to zařízení 5. Zařízení 6 nastaví do aktivního stavu signál SEL (úroveň L) a pak signál DB5 (adresa zařízení 5). Jakmile zařízení 6 aktivuje signál SEL, pro zařízení 2 to znamená, že musí odstranit ze sběrnice svou adresu. 27

28 Všechna zařízení na sběrnici zjišťují, zda nejsou adresována. Jediné z nich (zařízení 5) rozpozná svou adresu a odpoví tím, že aktivuje signál BSY. Stav signálu BSY je indikací, že adresované zařízení poznalo svou adresu a že spojení bylo navázáno (sběrnice je obsazena). Zařízení 6 reaguje tak, že zruší adresu zařízení 5 na sběrnici. Od tohoto okamžiku řídí sběrnici zařízení 5. Další poznámky ke komunikaci na sběrnici SCSI: Komunikace mezi zařízeními - klasický "dotaz - odpověď ": - Když je jedno zařízení schopné přejít do další fáze, indikuje tuto připravenost druhému zařízení - přechod do další fáze. - Je to jiný typ komunikace "dotaz - odpověď " než na úrovní signálů, tady je to na úrovni schopnosti přejít do další fáze. 28

29 Popis jednotlivých fází: Fáze "Bus Free" (Volná sběrnice): - Na sběrnici se nic neodehrává. - Žádné signály nejsou aktivní. - Čeká se na zahájení "souboje" o sběrnici. Fáze "Arbitration" (Arbitráž): - "Iniciátor" usiluje o získání sběrnice, např. pro následný přenos dat. - Zařízení s nejvyšším SCSI ID má nejvyšší prioritu, tzn. pokud zařízení SCSI ID 7 začne usilovat o sběrnici, získá ji. - Postup: zařízení vloží na sběrnici svou adresu a nahodí signál BSY. Když zjistí, že na sběrnici není žádné další zařízení se svou adresou, nastaví signál SEL. 29

30 - Z toho vyplývá, že zařízení na sběrnici SCSI jsou vybavena mechanismem na to, aby dali najevo, že žádají o sběrnici (BSY) a že sběrnici získali (SEL). Fáze "Selection" (Výběr) - Stav: "iniciátor" získal sběrnici a potřebuje na sběrnici vložit informaci o tom, s kterým zařízením ("cílem") chce komunikovat. - Zařízení, které vyhrálo arbitráž, musí spolu se svým číslem SCSI ID vložit na sběrnici také SCSI ID budoucího "cíle". - Jsou přitom nastaveny oba signály SEL a BSY. Fáze "Reselection" (Zpětný výběr) - Řeší se situace, kdy se zařízení při provádění příkazu odpojí od sběrnice (tzn. realizuje příkaz autonomně) a pak prováděné příkazu dokončí. 30

31 - Obdoba fáze "výběr" - rozdíl je v tom, že aktivní je "cíl". - Musí proběhnout "arbitráž" a "výběr". Fáze "Message out" (Vyslání zprávy) - Bližší specifikace podmínek periferní operace. - Např. součástí zprávy Identify je to, že "iniciátor" dal "cíli" právo odpojit se po dobu provádění příkazu. - Další informace ve zprávě: synchronní/asynchronní přenos. Fáze "Command" (Příkaz) - Stav: bylo ustaveno spojení, "cíl" se musí dozvědět, co má dělat (jakou činnost má realizovat). - Předem musí být počítačem sestaven Command Descriptor Block, což je souhrnná informace o tom, co má "cíl" na základě tohoto příkazu provést. - Na základě příkazu se provede jedna z dalších činností. 31

32 Fáze "Data In a Data Out" (Vyslání dat nebo Příjem dat) - Stav: "cíl" přijal příkaz a provedl ho. - Při provádění příkazu se "cíl" buď odpojil nebo spojení s "iniciátorem" zůstalo po dobu provádění příkazu zachováno. - Např. disk se může odpojit od sběrnice po dobu vystavení hlav, "iniciátor" může tak zahájit další operace na dalších zařízeních. - Asynchronní přenos: signály REQ/ACK. - Synchronní přenos: přenese se požadovaný počet slabik. Fáze "Status" (Stav) - Po skončení příkazu je nutno přenést do počítače informaci o stavu - jedna slabika (v terminologii sběrnice SCSI se hovoří o "status code"). 32

33 - Součástí této informace může být také informace o tom, že "cíl" nemůže zahájit požadovanou činnost požadovanou od "iniciátora", protože provádí jinou vyžádanou činnost. - V případě chybového stavu může následovat získání podrobnější informace o problému (sense data). Fáze "Message In" (Příjem zprávy) - "Cíl" např. pošle do počítače zprvu typu Command Complete, že ukončil činnost a odeslal do počítače stavovou slabiku. - Zpráva o tom, že při periferní operaci došlo k chybám. Zobecnění: způsob řízení periferních operací pomocí fází je obvyklý tam, kde je periferní operace řízena formou posloupností signálů (kdy jeden signál má v různých sledech různý význam) a proto musí být jasné, o jakou fázi (příp. signální sled jde). Fáze (pojem SCSI) = signální sled (dříve). 33

34 Posloupnost činností při diskové operaci 1. Řadič SCSI (host adapter) iniciátor zahájí arbitráž s cílem získat sběrnici. 2. Jakmile sběrnici získá, vloží na sběrnici adresu cíle (disku). 3. Disk zahájí výstupní operaci, iniciátor jako odpověď pošle příkaz čti. 4. Jakmile disk obdrží příkaz čti, musí nejprve provést operaci vystavení na požadovanou stopu. Odešle proto do iniciátora zprávu, že se na tuto dobu odpojí od sběrnice a od sběrnice se odpojí. 5. Řadič disku pošle do disku příkaz vystavení na stopu, kde jsou uložena hledaná data. Data přečte a uloží je do své vyrovnávací paměti. Pak řadič disku požádá o přidělení sběrnice SCSI (arbitráž). Jakmile ji získá, adresuje iniciátora jako komponentu, do níž bude posílat data. 34

35 6. Řadič disku přenese data do iniciátora a znovu se od sběrnice SCSI odpojí. 7. Iniciátor (host adapter) přenese data do hlavní paměti (např. s využitím DMA). 35

36 Příkazy pro zařízení SCSI Command Descriptor Block (CDB) - Struktura, v níž je uložen příkaz a jeho parametry. - Tato struktura se přenese do zařízení a podle něho se řídí provádění příkazu. Příkazy povinné - Test Unit Ready - zařízení na základě tohoto příkazu hlásí, zda je připraveno vykonávat příkazy. - Request Sense - Inquiry - zařízení pošle informaci o výrobci, typu a vlastnostech. - Send Diagnostics Volitelné příkazy - Copy - Receive Diagnostic Results - Compare 36

37 - Copy and Verify - Write Buffer - Read Buffer - Change Definition - Log Select - Log Sense Signály rozhraní SCSI a jejich popis BSY (BUSY) - Signál realizovaný jako montážní součin informující o obsazení sběrnice. SEL (SELECT) - Signál realizovaný jako montážní součin využívaný při selekci nebo reselekci zařízení. Zařízení hlásí, že rozpoznalo svou adresu, kterou na sběrnici SCSI vložilo jiné zařízení. 37

38 C/D (COMMAND/DATA) - Využívaný zařízením typu cíl (target) indikující typ datového přenosu. - Jestliže je aktivní, pak je přenášena řídicí informace (příkazy nebo zprávy). I/O (Input/Output) - Využívaný zařízením typu cíl (target) indikující směr přenosu dat vzhledem k iniciátorovi. - Jestliže je aktivní, pak iniciátor data přijímá (data přenášena směrem do iniciátora). MSG (MESSAGE) - Generovaný iniciátorem během fáze MESSAGE. 38

39 REQ (REQUEST)/REQQ - Generovaný iniciátorem, podílí se na komunikaci s cílem (dotaz odpověď se signálem ACK). ACK (ACKNOWLEDGE)/ACKQ - Generovaný "cílem" během komunikace (dotaz odpověď se signálem REQ). ATN (ATTENTION) - Generovaný "iniciátorem", hlášení stavu ATTENTION. RST (RESET) - Nulování, realizován jako montážní součin. DB(0) - DB(7) (DATA BUS) - 8 datových bitů. - Jsou využívány také během rozhodovací fáze. 39

40 DB(P) - Paritní bit, parita je lichá. DB(8) - DB(31) (DATA BUS) - Rozšíření datové sběrnice. DB(P1) - DB(P3) - Paritní bity. Využití paritního bitu Parita jediná možnost detekce chyby (nikoliv opravy). Pro každých 8 bitů jeden bit paritní. Používá se lichá parita tzn. součet datových bitů s paritním bitem je lichý. Nevýhoda detekce chyby dat pomocí paritního bitu: funguje pouze pro lichý počet vadných bitů nefunguje např. pro dva porušené bity (chyba je tzv. maskována). 40

41 Na straně příjemce (cíle) jsou pak taková data považována za správná a uloží se (např. na disk). bit P parita v pořádku 1 chyba 2 chyby chyba parity parita v pořádku 41
