1 9 780 DESIGO I/O-OPEN I/O modul univerzální rozhraní Pro integraci cizích zařízení do systému řízení budov DESIGO V2.2. PTM1.RS232 PTM1.RS485 Pro implementaci zákaznických řešení integrací. Aplikace může obsahovat až 60 datových bodů. Aplikace Pomocí komunikačních rozhraní (RS232 a RS485, podle typu karty) karty PTM1.RS232 a PTM1.RS485 komunikují s cizími řídicími a automatizačními systémy a přenášejí data do systému DESIGO V2.2. Karty jsou kompatibilní s modulárními podstanicemi DESIGO V2.2, které používají připojení I/O modulů po sběrnici P-bus. CA1N9780cz Siemens Building Technologies Building Automation

2 Funkce Karty platformy I/O-OPEN, PTM1.RS232 a PTM1.RS485, se programují tak, aby z hlediska podstanice PX emulovaly jeden nebo více (maximálně 15) standardních I/O modulů. Každý tento modul obsahuje čtyři kanály Topologie systému DESIGO PXC I/O-OPEN I/O moduly RS232 / 485 Cizí systém Funkce z hlediska aplikace v podstanici PX Karta I/O-OPEN představuje virtuální I/O moduly, jejichž číslování začíná základní adresou a lze je adresovat individuálně. Datové body cizího systému jsou v kartě I/O-OPEN namapovány na běžné I/O datové body, které pak lze zpracovávat v aplikačním programu podstanice. Indikační prvky Karta I/O-OPEN obsahuje dvě LED diody pro kontrolu průběhu komunikace. Bezpečnost a spolehlivost systému Viz str. 4. Typy Objednávání Karty PTM1.RS232 a PTM1.RS485 se objednávají podle svých označení: PTM1.RS232 nebo PTM1.RS485. Údaj za tečkou obsahuje typ sběrnice pro cizí systém. Pozn.: Karty neobsahují aplikaci komunikační protokol cizího systému a tabulku datových bodů! Příslušný software objednávejte zvlášť u firmy Siemens Building Technologies. Dodávka Příslušenství Základní jednotka a elektronický modul jsou dodávány pohromadě, ve dvou spojených balíčcích. Součástí balení je mikroprocesor (viz dále), který je třeba nahradit čipem, ve kterém je nahrána potřebná aplikace. Příslušenství k I/O modulům (lišty, ukončovací členy atd.) se objednává zvlášť (viz katalogový list 8105). 2/8

3 Kompatibilita Automatizační podstanice Cizí systémy Karty I/O-OPEN mohou být připojeny k modulární podstanici DESIGO V2.2 pomocí sběrnice P-bus. Podstanice musí obsahovat příslušný aplikační program. Ke kartě lze připojit cizí systémy, které podporují komunikaci po sériové lince RS232 / RS485. V některých případech je nutné použít převodník fyzické vrstvy cizí sběrnice na standard RS485 nebo RS232 (např. převodník M-bus RS232). Přenosová rychlost a počet datových a stop bitů lze nastavit v softwaru karty. Maximální přenosová rychlost je 9600 bit/s. Technické a mechanické provedení Obecně Vytváření programu Přenos dat P-bus Adresování Stavové LED Karty PTM1.RS232 a PTM1.RS485 se dodávají s mikroprocesorem, jehož paměť je naprogramovaná tak, aby bylo možné testovat správnou funkci hardware karty. Podrobné informace o programování PTM1.RS232 a PTM1.RS485 najdete v aplikační příručce I/O-OPEN: P489303B (určeno pro vnitřní potřebu Siemens Building Technologies, případně pro spolupracující firmy). Přenos dat mezi podstanicí a kartou probíhá po třívodičové sběrnici P-bus (process bus). Další informace najdete v katalogovém listu 8022 "Process bus". Při komunikaci po sběrnici P-bus je každému datovému bodu přiřazena adresa. Tato adresa se skládá z těchto částí: Základní adresa Adresa ofsetu Číslo kanálu Dvě LED diody ukazují stav karty a stav komunikace s cizím systémem: Fáze P-bus LED 1 RS232 / RS485 LED 2 Popis Po zapnutí Trvale zap Normální provoz (asi 5 s) Trvale vyp Napájení po P-busu nepřítomno Blikání Vadný modul Normální provoz Trvale zap Trvale zap Normální provoz Trvale zap Blikání Chyby přenosu mezi modulem a rozhraním RS232/RS485 Trvale vyp Trvale vyp Napájení po P-busu nepřítomno nebo chybí napájení 24 V st Trvale zap Trvale vyp Chyba v komunikaci na portu RS232/RS485 3/8

4 Bezpečnost a spolehlivost systému Chování po startu Spolehlivost přenosu dat Ochrana proti nesprávnému zapojení Zkratuvzdornost Práce s kartou při zapnutém napájení Po připojení napájecího napětí (referenční napětí BEZ a systémová nula G) je karta během 500 ms připravena ke komunikaci, tj. k příjmu datagramů. Každé čtyři vteřiny podstanice do karty vysílá aktualizované hodnoty. Pokud během dané doby nedojde k bezporuchovému přenosu dat, aktivují se výchozí hodnoty uložené v paměti karty. Tyto hodnoty se pak přenesou do cizího systému. Karta je chráněna proti přivedení potenciálu 230 V st na sběrnici RS232/RS485. Oba vodiče A a B (Tx a Rx) jsou odolné proti zkratu. Kartu je možné vyjímat ze soklu a vkládat zpět i připojovat k cizí sběrnici a odpojovat od ní při připojeném napájecím napětí. Pozn.: Funkce karty se skládají z funkcí samotné hardwarové platformy a funkcí softwarové aplikace, specifické pro každý cizí protokol. Při diagnostice je třeba toto rozdělení respektovat; další technické podrobnosti týkající se I/O modulů najdete v příručce Z8102, "Technické základy I/O modulového systému". Mechanické provedení Karta se skládá z plastového pouzdra se soklem svorek a z části s elektronikou. Vkládá se do patice se svorkami, přičemž signály a napájení se automaticky připojí pomocí pérových kontaktů na vodivé pásky na I/O liště. Připojovací svorky na patici plní funkci klasických vstupních a výstupních svorek v rozvaděči. Vyhovují všem požadovaným bezpečnostním předpisům, mohou fungovat jako zkušební svorky a lze je označit štítky. Karta má průhledný kryt, pod nějž se vkládá označení karty. Štítky se vytvářejí v konfiguračním nástroji DESIGO TOOLSET a tisknou se na předtištěné perforované archy. Na čelní straně karty se rovněž nachází adresovací kolík a dvě LED pro kontrolu komunikace na sběrnici P-bus a na cizí sběrnici. Karta PTM1 neobsahuje žádné ovládací prvky. Požadované příslušenství pro platformu I/O-OPEN najdete v katalogovém listu Pozn.: Podrobný mechanický popis karty najdete v příručce Z8102, "Technické základy I/O modulového systému". 4/8

5 T X D PTEM1.RS G S S R X D A PTEM1.RS485 1 Stavová LED pro P-bus II I 1 2 II I 2 Stavová LED pro RS232 / RS485 RS232 RS485 A S B Pohled z boku Mikroprocesor Motorola MC68HC711E9 nebo E20 s aplikačním programem podle typu cizího zařízení x4 = P-bus 5/8

6 Poznámky k návrhu a programování Správné použití Platforma I/O-OPEN se v rámci systému používá pouze u aplikací, uvedených v dokumentu Z8102, "Technické základy I/O modulového systému". Před projektováním systému ověřte technickou proveditelnost řešení. Technické kanceláře Siemens Building Technologies vám rády poskytnou nejnovější informace o dostupných řešeních pro jednotlivé cizí systémy. Rozhraní pro cizí systém Systémová integrace Vytváření sdružených bloků, kompatibilita s DTS Sériová linka pro cizí systém je od elektroniky karty I/O-OPEN galvanicky izolována. Karta I/O-OPEN představuje virtuální I/O moduly, jejichž číslování začíná základní adresou a lze je adresovat individuálně. Uvnitř rozhraní jsou cizí datové body mapovány na normální I/O datové body, které se dále zpracovávají v podstanici. Informace o vytváření sdružených bloků a jejich ukládání v knihovnách najdete v těchto dokumentech: Programování sdružených bloků, CM Tvorba knihovny sdružených bloků, PD747-D-417 Doplnění o I/O-OPEN a PX-OPEN (PXE), PD747-D-418 Popis programování a práce s datovými body najdete v online nápovědě pro CFC a DTS. Montáž Podrobné pokyny pro montáž jsou uvedeny v příručce M8102, "Příručka pro montáž a instalaci I/O modulového systému". Instrukce pro montáž I/O modulů na DIN lišty a koncové moduly jsou vytištěny na obalu. Dodávaný mikroprocesor V soklu karty PTM1.RS232 a PTM1.RS485 je vložen předprogramovaný mikroprocesor, který se nahradí mikroprocesorem s příslušnou aplikací, která komunikuje s cizím systémem. Aplikace v dodávaném mikroprocesoru slouží pouze k výstupním testům při výrobě. 6/8

7 Technické údaje Napájení Napájecí napětí 24 V st ± 20% Bezpečnostní malé napětí (SELV) podle EN Kmitočet 50 Hz / 60 Hz Příkon 1.2 VA Napájení I/O modulů po sběrnici P-bus 24 V ss (proti G0) Zátěžové jednotky (BE, pro projektování 4 bez ohledu na aplikaci P-busu) Adresování modulu Číselný rozsah základních adres 1 až 240 Platné adresy ofsetu 0 až 15 P-bus Viz dokument N8022 "Process bus" Rozhraní RS232 / RS485 Typ rozhraní RS232 / RS485 (elektricky izolováno) Přenosová rychlost volitelná (300 až 9600 bps) Data bity 7 nebo 8 Stop bity 1 nebo 2 Parita volitelná (žádná, sudá nebo lichá) Typ kabelu Vyberte kvalitní komunikační kabel (stíněný, kroucená dvojlinka) pro použitou sběrnici Max. délka kabelu m pro RS485 3 m pro RS232 Průřez kabelu 2 x 0.5mm² Shoda Splňuje požadavky pro značení CE: 89/336/EEC Pozn.: Obecné technické údaje, týkající se všech I/O modulů, najdete v dokumentu Z8102 " Technické základy I/O modulového systému". 7/8

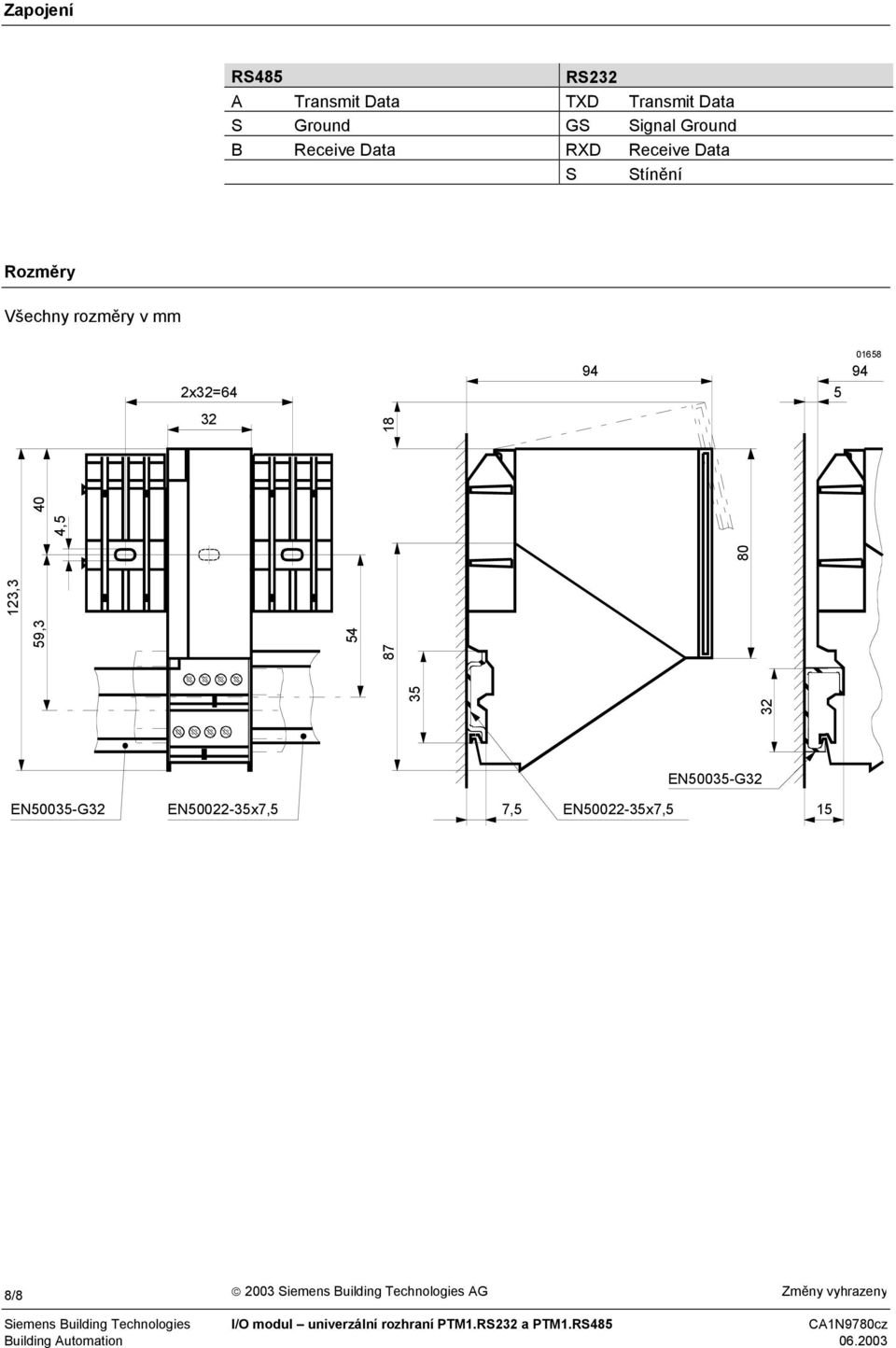

8 Zapojení RS485 RS232 A Transmit Data TXD Transmit Data S Ground GS Signal Ground B Receive Data RXD Receive Data S Stínění Rozměry Všechny rozměry v mm 2x32= , ,3 4, EN50035-G32 EN x7,5 7,5 EN x7,5 EN50035-G / Siemens Building Technologies AG Změny vyhrazeny
