1 Elektronický silový modul FSP řídí otáčky ventilátoru kondenzátoru v běžném chladícím zařízení nebo v klimatizaci. Vyžaduje ovládací signál 0 10V odpovídající kondenzačnímu tlaku. Signál může poskytnout snímač tlaku FSE, nebo jiný elektronický přístroj. Vlastnosti Použitelný v kombinaci s ALCO FSE, EC2,EC3, případně s jinými snímači, které dávají povel 0 10V v závislosti na kondenzačním tlaku Šetří energii díky dokonalejšímu chlazení Snižuje hlučnost ventilátoru při nižší teplotě okolí Zvyšuje celkové výkonové vlastnosti systému Provedení pro jedno i třífázové motory Krátký spouštěcí čas pro překonání tření a samovolného otáčení Jednoduchá montáž díky výrobcem připravenému připojení elektro Krytí IP67 pro venkovní použití Značení CE (EMC. LVD) Na přání Snímač tlaku FSE Montážní díly pro upevnění na lištu DIN Sada propojovacích kabelů různé délky Úvod Silový modul FSP spolu se snímačem tlaku FSE je určen pro řízení otáček motoru ventilátoru v závislosti na kondenzačním tlaku. Modul FSP může být také ovládán jiným přístrojem, který poskytuje řídící signál 0 10 V, například EC3-75x ALCO. FSP lze využít u kondenzátorů klimatizačních nebo chladících zařízení. FSP Silový modul Použití proměnlivých otáček ventilátoru nabízí řadu výhod (viz obr): Kondenzační tlak může být udržován na hodnotě, která odpovídá správné činnosti vstřikovacího ventilu a tím i vhodnému objemovému průtoku chladiva systémem. To udržuje požadovaný chladící výkon. V porovnání s řízením ventilátoru start/stop při nižších teplotách okolí udržuje plynulé řízení stálý nejnižší možný tlak v kondenzátoru viz dále. To zvyšuje hodnotu chladícího faktoru a šetří energii, přičemž zároveň udržuje i stálejší vypařovací tlak a tím zvyšuje i celkovou účinnost soustavy. Hladina hluku motoru může být snižována s ohledem na odstranění cyklování opakovaných zastavování a spouštění ventilátoru. FSP obsahuje EMC filtry, které odpovídají požadavkům normy ČSN-EN 89/336/EC (Elektromagnetická kompatibilita). FSPE_35050_CZ_R07 Alfaco s.r.o. alfaco@chocen.cz 1/

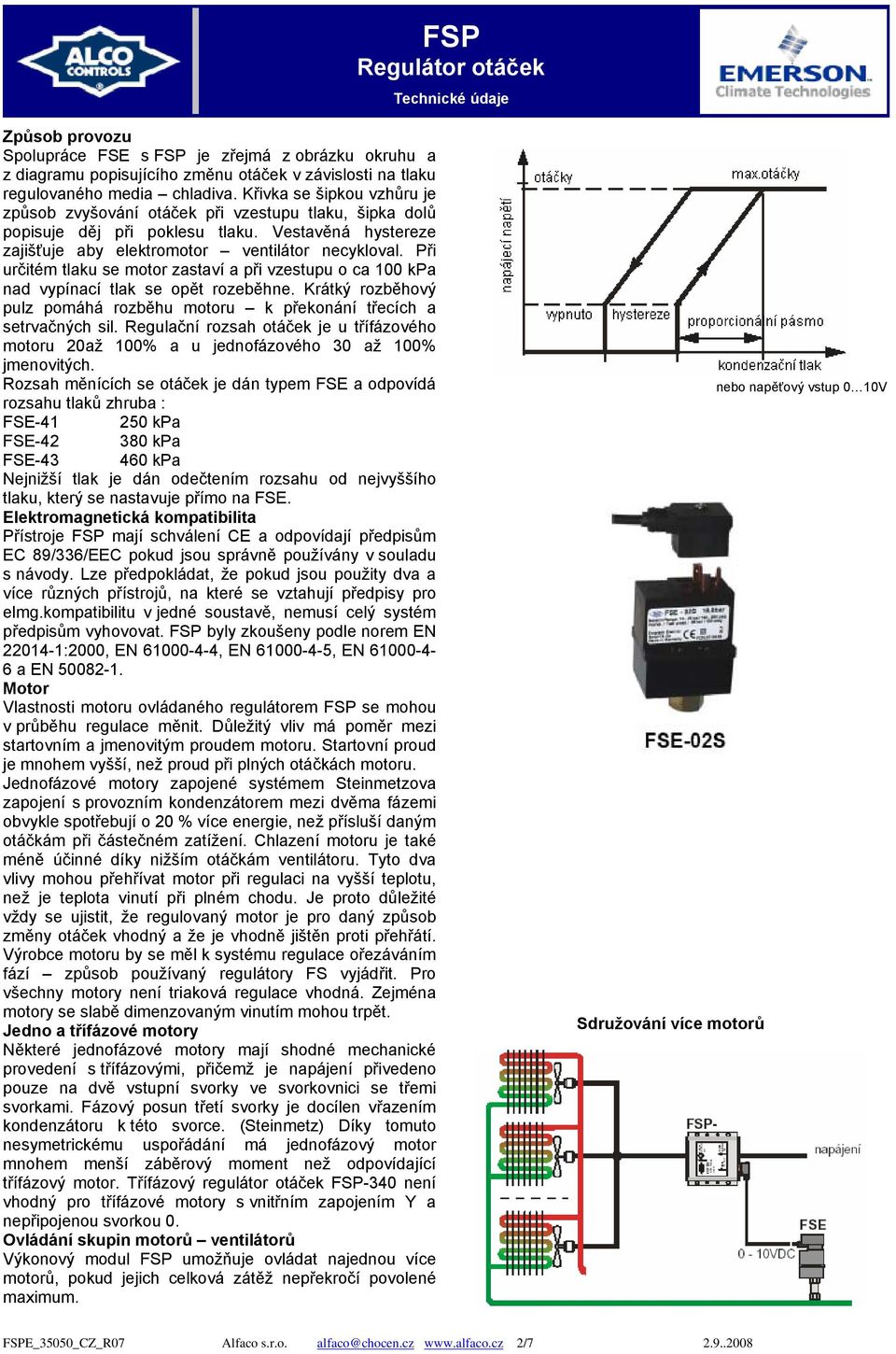

2 Způsob provozu Spolupráce FSE s FSP je zřejmá z obrázku okruhu a z diagramu popisujícího změnu otáček v závislosti na tlaku regulovaného media chladiva. Křivka se šipkou vzhůru je způsob zvyšování otáček při vzestupu tlaku, šipka dolů popisuje děj při poklesu tlaku. Vestavěná hystereze zajišťuje aby elektromotor ventilátor necykloval. Při určitém tlaku se motor zastaví a při vzestupu o ca 100 kpa nad vypínací tlak se opět rozeběhne. Krátký rozběhový pulz pomáhá rozběhu motoru k překonání třecích a setrvačných sil. Regulační rozsah otáček je u třífázového motoru 20až 100% a u jednofázového 30 až 100% jmenovitých. Rozsah měnících se otáček je dán typem FSE a odpovídá rozsahu tlaků zhruba : FSE kpa FSE kpa FSE kpa Nejnižší tlak je dán odečtením rozsahu od nejvyššího tlaku, který se nastavuje přímo na FSE. Elektromagnetická kompatibilita Přístroje FSP mají schválení CE a odpovídají předpisům EC 89/336/EEC pokud jsou správně používány v souladu s návody. Lze předpokládat, že pokud jsou použity dva a více různých přístrojů, na které se vztahují předpisy pro elmg.kompatibilitu v jedné soustavě, nemusí celý systém předpisům vyhovovat. FSP byly zkoušeny podle norem EN :2000, EN , EN , EN a EN Motor Vlastnosti motoru ovládaného regulátorem FSP se mohou v průběhu regulace měnit. Důležitý vliv má poměr mezi startovním a jmenovitým proudem motoru. Startovní proud je mnohem vyšší, než proud při plných otáčkách motoru. Jednofázové motory zapojené systémem Steinmetzova zapojení s provozním kondenzátorem mezi dvěma fázemi obvykle spotřebují o 20 % více energie, než přísluší daným otáčkám při částečném zatížení. Chlazení motoru je také méně účinné díky nižším otáčkám ventilátoru. Tyto dva vlivy mohou přehřívat motor při regulaci na vyšší teplotu, než je teplota vinutí při plném chodu. Je proto důležité vždy se ujistit, že regulovaný motor je pro daný způsob změny otáček vhodný a že je vhodně jištěn proti přehřátí. Výrobce motoru by se měl k systému regulace ořezáváním fází způsob používaný regulátory FS vyjádřit. Pro všechny motory není triaková regulace vhodná. Zejména motory se slabě dimenzovaným vinutím mohou trpět. Jedno a třífázové motory Některé jednofázové motory mají shodné mechanické provedení s třífázovými, přičemž je napájení přivedeno pouze na dvě vstupní svorky ve svorkovnici se třemi svorkami. Fázový posun třetí svorky je docílen vřazením kondenzátoru k této svorce. (Steinmetz) Díky tomuto nesymetrickému uspořádání má jednofázový motor mnohem menší záběrový moment než odpovídající třífázový motor. Třífázový regulátor otáček FSP-340 není vhodný pro třífázové motory s vnitřním zapojením Y a nepřipojenou svorkou 0. Ovládání skupin motorů ventilátorů Výkonový modul FSP umožňuje ovládat najednou více motorů, pokud jejich celková zátěž nepřekročí povolené maximum. Sdružování více motorů nebo napěťový vstup 0 10V FSPE_35050_CZ_R07 Alfaco s.r.o. alfaco@chocen.cz 2/

3 Sestava ovládání Výběr 1. volí se typ silového modulu FSP podle nejvyššího provozního proudu motorů ventilátorů 2. vybere se vhodný snímač tlaku FSE podle tlaku použitého chladiva : FSE-01S pro R134a FSE-02S pro R22/R404A/R407C FSE-43S pro R410A 3. zvolí se vhodné propojovací kabely a) připojení FSE k FSP 3 délky (1,5; 3; 6 m) a 2 teploty :FSE-N: C FSE-L: C b) při použití jiného elektronického regulátoru s výstupním signálem 0 10V (EC3-75x, EC3-93x atp) 3 délky (1,5; 3; 6 m) a 1 teplota : FSP-L: C Přehled silových modulů FSP typ objednací číslo napájení (V) rozsah proudu (A) max.startovní proud max 1 sec (A) délka napájecího kabelu (m) délka kabelu k motoru (m) typ vodiče hmotnost (g) FSP , V/50Hz 3x1 mm 2 FSP , ,5 0, FSP V/3/50 Hz 0, x1 mm Přehled snímacích modulů FSE typ objednací číslo chladivo rozsah nastavení vypínací tlak vypínací tlak nastaven výrobcem zkušební přetlak připojení tlaku hmotnost (g) (MPa) (MPa) (MPa) FSE-01S R134a 0,4 1,25 0,78 3,0 125 FSE-42S R22, R407C R404A,R ,1 1,55 3,6 7/16-20UNF vnitřní R410A 1,2 2,8 2,04 4,8 150 Vypínací tlak je tlak, při kterém se ventilátor zastaví levý dolní roh diagramu (vypnuto) na straně 2 Přehled připojovacích vodičů propojení s FSE teplotní rozsah -25 až +80 C / bez UL teplotní rozsah -50 až +80 C / s UL typ objednací číslo typ objednací číslo délka (m) hmotnost (g) 1,5 80 FSE-N ,0 130 FSE-N FSE-L ,0 220 připojení EC2, EC3 nebo jiného ovladače FSP-L ,5 80 FSP-L ,0 130 FSP-L ,0 220 FSPE_35050_CZ_R07 Alfaco s.r.o. alfaco@chocen.cz 3/

4 Příslušenství FSP-K00 objednací číslo Pro montáž modulu FSP na lištu DIN lze využít doplňkovou sadu montážních konzol FSP-K00. Příklad objednávky Jsou-li použity přístroje EC2-5xx, EC3-75x, EC3-93x, případně jiné, lze využít silový modul FSP s připravenými kabely FSP-Lxx různé délky : Příklad : FSP-180 objednací číslo vodič FSP-L15 objednací číslo Při použití snímače FSE-0xx se vždy objednává snímací člen FSE-0xx silový modul FSP-xxx vodič FSE-Nxx pro běžné teploty, nebo FSE-Lxx pro nízké teploty a schválení UL Níže uvedená tabulka uvádí typické sestavy dílů pro chlazení a klimatizaci. Příklady běžných sestav se snímačem FSE Nejvyšší zatížení motoru jednofázové 230 V st 5 A jednofázové 230 V st 8 A třífázové 400 V/3/50 st 4 A chladivo typ obj.číslo typ obj.číslo typ obj.číslo R134a FSE-01S FSP FSE-01S FSP FSE-01S FSP R22/R407C/R507 R410A FSE-02S FSP-150 FSP FSE-02S FSP-180 FSP FSE-02S FSP-340 FSP FSPE_35050_CZ_R07 Alfaco s.r.o. alfaco@chocen.cz 4/

5 Způsob značení modulu FSP F S P řada napájení 1 = 230V 1-fázové /50Hz 3 = 400V 3-fázové /50Hz délka kabelu napájení 0 = 1,5 m 9 = podle přání zákazníka nejvyšší proud 4 = 4 A 5 = 5 A 8 = 8 A Způsob značení modulu FSE F S E S řada 0 = běžné provedení C = zákaznická verze rozsah nastavení * 1 = 0,4 1,25 MPa (výrobce 0,78 MPa) 2 = 1 2,1 MPa (výrobce 1,55 MPa) 3 = 1,2.2,8 MPa (výrobce 2,04 MPa) * vypínací tlak pro zastavení ventilátoru / dolní hranice pásma proporcionality připojení tlaku S = 7/16-20UNF vnitřní A = 7/16-20UNF vnější K = kapilára 1m s maticí 7/16-20UNF U = Cu 6 mm trubička X = ¼ Cu trubička Způsob značení připojovacích kabelů F S E - N 1 5 vodič pro regulátor E = připojení FSE k FSP P = připojení FSP jinam délka kabelu 15 = 1,5 m 30 = 3,0 m 60 = 6,0 m rozsah teplot N = C L = C FSPE_35050_CZ_R07 Alfaco s.r.o. alfaco@chocen.cz 5/

6 FSP rozsah teplot skladování a přeprava provoz materiál obalu montáž Rozměry (mm) -40 až +70 C -20 až +65 C hliníkový kryt s plastovými PU konci; odolné mazivům v chladících okruzích přímo šrouby, nebo na lištu DIN pomocí příchytek (viz příslušenství) vstupní signál napájení 0 až 10 V ss FSP-150/180: 230V 1f 50Hz FSP V 3f 50 Hz elektromagnetická kompatibilita CSN EN :2000 CSN EN CSN EN CSN EN CSN EN krytí IP 67 hmotnost FSP-150/180 : 1,0 kg FSP-340 1,8 kg FSPE_35050_CZ_R07 Alfaco s.r.o. alfaco@chocen.cz 6/
