STATOGRAPH ECM. Compact Edition. Kompaktní řešení vířivoproudového zkoušení materiálu, založeného na zkušebním zařízení FOERSTER STATOGRAPH ECM 6.

Transkript

1 STATOGRAPH ECM Compact Edition Kompaktní řešení vířivoproudového zkoušení materiálu, založeného na zkušebním zařízení FOERSTER STATOGRAPH ECM Integrovaný systém, který je tvořen samostatným zkušebním zařízením STATOGRAPH ECM, panelovým-pc pracujícím na platformě Windows a z obslužného softwaru eddyassist Zkušební protokoly Komfortní nastavení zkušebních i instalačních parametrů Okamžité zobrazení zkušebních výsledků Instalační a optimalizační asistenti Nahrávání a ukládaní nastavení přístroje z/na velkokapacitní média

2 Využití přístroje STATOGRAPH ECM Compact Edition je kompaktní a cenově velice zajímavé řešení vířivoproudového zkoušení. Systém zahrnuje všechny potřebné komponenty odolné náročným průmyslovým podmínkám: Zkušební zařízení STATOGRAPH ECM, Panelový PC s dotykovou obrazovkou a operačním systémem Windows, uživatelský software eddyassist, všechny potřebné adaptéry a propojovací kabely. Systém se dodává s nainstalovaným operačním systémem a kompletně nakonfigurovaným ovládacím softwarem. Samotné zkušební cívky, snímače a propojovací kabely se objednávají a dodávají zvlášť dle potřeb a požadavků zákazníka. PC software eddyassist běží na integrovaném počítači s operačním systémem Microsoft Windows ve spojení se STATOGRAPHem ECM. Nastavování zkušebního kanálu je velice komfortní a znázornění zkušebních výsledků na obrazovce je díky grafickému rozhraní přehledné a srozumitelné. Samotné ovládaní je s pomocí instalačních a konfiguračních asistentů velice jednoduché a automatizované. Ukládání nastavení, jakož i tisk zkušebních protokolů je další, vynikající vlastností softwaru eddyassist. Vlastnosti zkušebního zařízení Programová struktura Ovládání softwaru eddyassist je intuitivní a rychle osvojitelné. Celá koncepce ovládaní se drží zavedených postupů nejrozšířenějšího operačního systému na světe (např. ovládání myší, funkční klávesy, struktura menu atd.). Doba potřebná k osvojení si pracovních postupů je velimi krátká. Ovládání softwaru eddyassist se přizpůsobuje různým pracovním režimům (Zkoušení, Kalibrace, Nastavení). Přepínání mezi těmito režimy je samozřejmě, dle specifických potřeb uživatele, možné omezit použitím hesla. Tímto řešením je možné velice elegantně a rychle rozdělit pravomoci a možnosti nastavení mezi obslužný personál. 2

3 Windows Asistenti Při komplexních operacích nastavování zkušební elektroniky jsou nepostradatelnými pomocníky. Asistenti, známí také z jiných aplikací systému Windows. osvědčili optimalizační asistenti, kteří umožňují jednoduché, rychlé a spolehlivé odladění nové zkušební úlohy s ohledem na specifické vlastnosti snímačů. Jejich další S jejich pomocí se uživatel krok po kroku dostává k požadovanému výsledku. Jako velice užiteční se výhodou je nepochybně také, objektivnost nastavení zkušebních parametrů a tím zajištěna reprodukovatelnost. Jazykové verze Při prvním spuštění program eddyassist nabízí uživateli na výběr několik jazykových verzí. Podle volby jazykové verze se automaticky upraví některé funkce nápovědy. Program eddyassist samozřejmě umožňuje volbu opakovat, kdykoliv v průběhu používání programu. 3

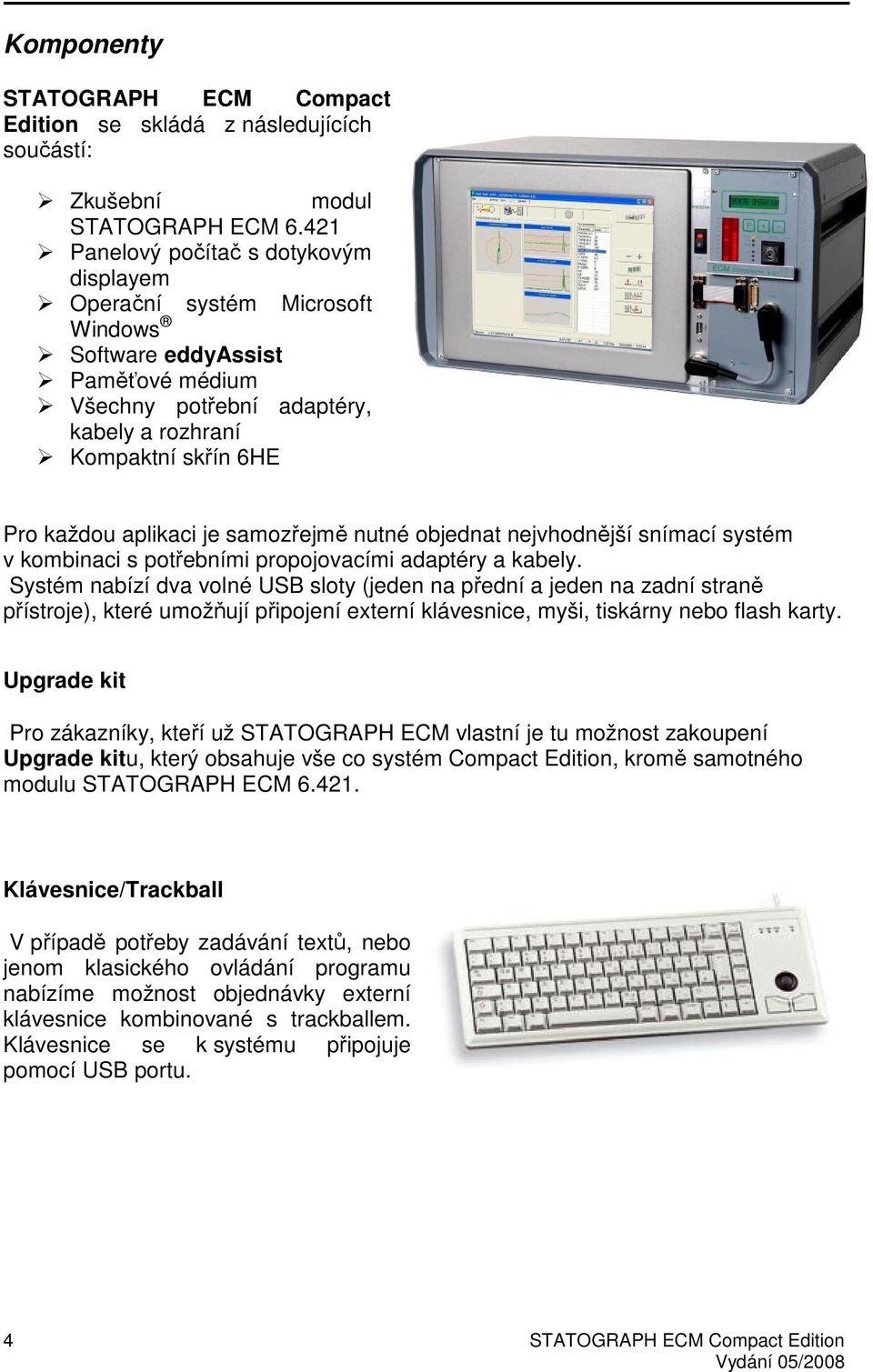

4 Komponenty STATOGRAPH ECM Compact Edition se skládá z následujících součástí: Zkušební modul STATOGRAPH ECM Panelový počítač s dotykovým displayem Operační systém Microsoft Windows Software eddyassist Paměťové médium Všechny potřební adaptéry, kabely a rozhraní Kompaktní skřín 6HE Pro každou aplikaci je samozřejmě nutné objednat nejvhodnější snímací systém v kombinaci s potřebními propojovacími adaptéry a kabely. Systém nabízí dva volné USB sloty (jeden na přední a jeden na zadní straně přístroje), které umožňují připojení externí klávesnice, myši, tiskárny nebo flash karty. Upgrade kit Pro zákazníky, kteří už STATOGRAPH ECM vlastní je tu možnost zakoupení Upgrade kitu, který obsahuje vše co systém Compact Edition, kromě samotného modulu STATOGRAPH ECM Klávesnice/Trackball V případě potřeby zadávání textů, nebo jenom klasického ovládání programu nabízíme možnost objednávky externí klávesnice kombinované s trackballem. Klávesnice se k systému připojuje pomocí USB portu. 4

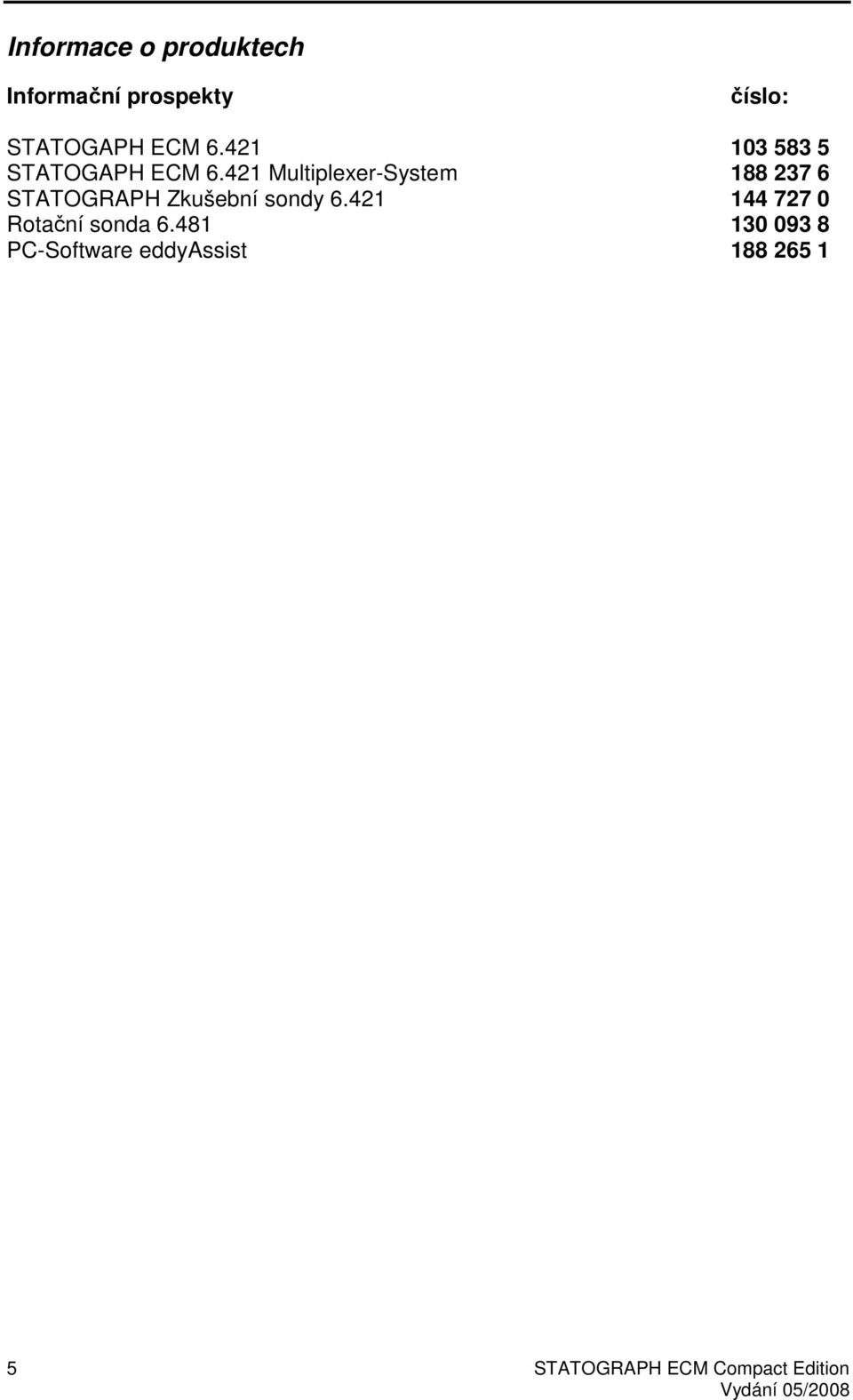

5 Informace o produktech Informační prospekty číslo: STATOGAPH ECM STATOGAPH ECM Multiplexer-System STATOGRAPH Zkušební sondy Rotační sonda PC-Software eddyassist

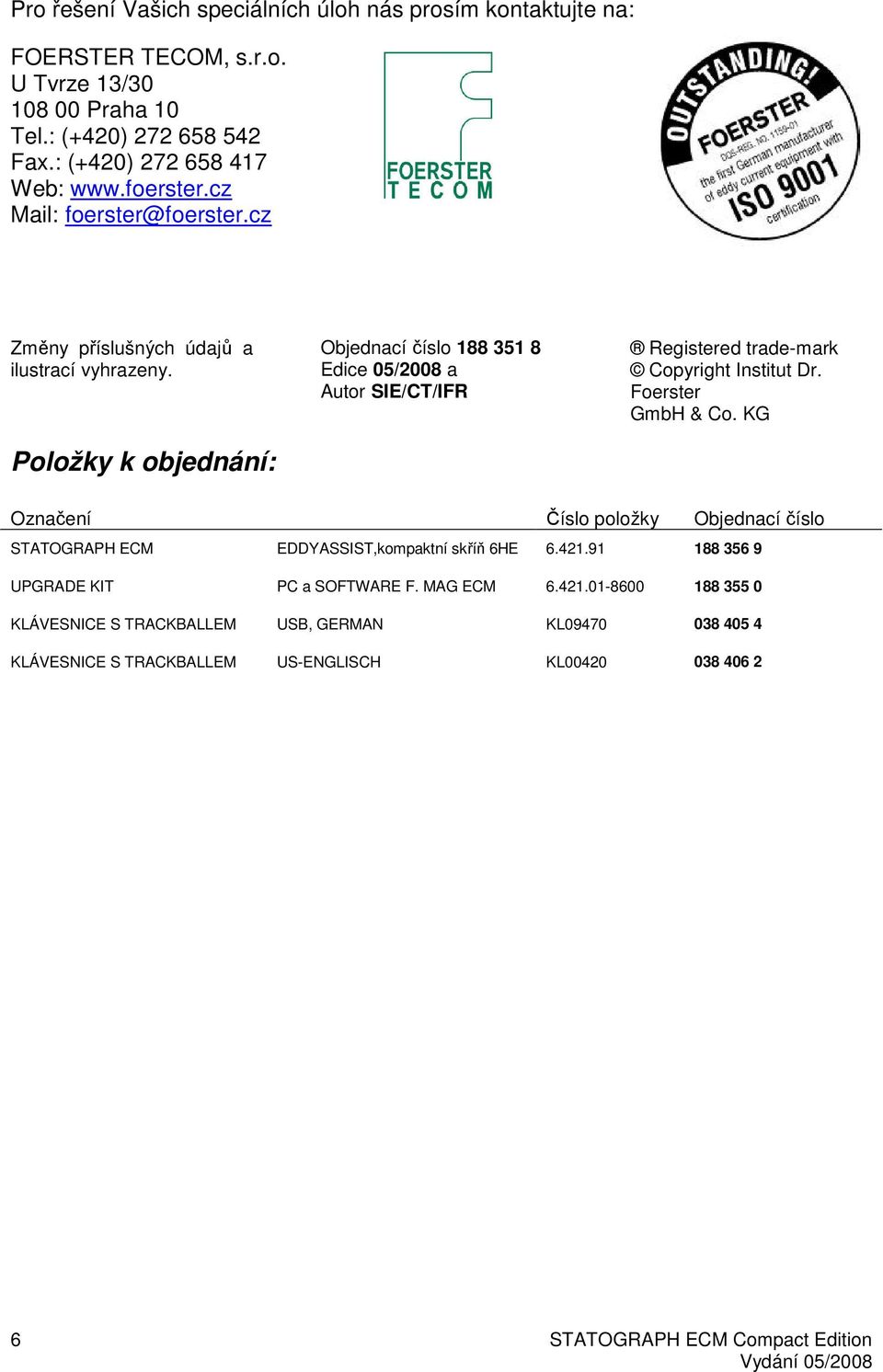

6 Pro řešení Vašich speciálních úloh nás prosím kontaktujte na: FOERSTER TECOM, s.r.o. U Tvrze 13/ Praha 10 Tel.: (+420) Fax.: (+420) Web: Mail: foerster@foerster.cz Změny příslušných údajů a ilustrací vyhrazeny. Položky k objednání: Objednací číslo Edice 05/2008 a Autor SIE/CT/IFR Registered trade-mark Copyright Institut Dr. Foerster GmbH & Co. KG Označení Číslo položky Objednací číslo STATOGRAPH ECM EDDYASSIST,kompaktní skříň 6HE UPGRADE KIT PC a SOFTWARE F. MAG ECM KLÁVESNICE S TRACKBALLEM USB, GERMAN KL KLÁVESNICE S TRACKBALLEM US-ENGLISCH KL
