1 GK-7000 Manuál Bezpečnostní instrukce: Pečlivě udržujte váš systém, abyste tak zajistili jeho delší životnost a snižili riziko poškození. - Nenechte přístroj pracovat ve vlhkém nebo extrémně teplém prostředí. - Nevystavujte přístroj delší dobu přímému slunečnímu záření nebo intenzivnímu světlu z ultrafialové lampy. - Nevystavujte přístroj tvrdým úderům a neupusťte jej na zem. - LCD obrazovka se velmi snadno poškodí. Dávejte pozor, abyste do ní neudeřili ničím ostrým. - Udržujte všechny součásti přístroje v čistotě pomocí měkkého a lehce navlhčeného hadříku, který není z cupaniny. - Je přísně zakázáno rozebírat, opravovat nebo jakkoliv upravovat tento přístroj. Můžete jej poškodit. - Nedávejte přístroj na místa s hořlavými tekutinami, plyny nebo jinými výbušnými materiály. I. Úvod GK-7000 má jako CPU jádro procesor S3C2440 (na základě ARM Frame) s operačním systémem Microsoft Windows CE 5.0. Jedná se o spolehlivý výrobek s nízkou spotřebou a snadno ovladatelným rozhraním. GK-7000 má stejné integrované vývojové prostředí jako PC. Uživatelé mohou použít Embedded Visual C (stejně vývojové prostředí a zcela kompatibilní s API, včetně MFC s PC Visual C++), a Visual Studio 2003, Visual Studio 2005, atd., což činí psaní kódu a tvorbu aplikačních rozhraní velmi jednoduché. II. Přehled výrobku 1. Rozhraní a vzhled 1. Ethernet 2. USB Host 3. USB rozhraní 4. Slot na SD kartu 5. Směr vložení SD karty 1. Zdířka sluchátek 2. RS USB rozhraní 4. RS485: připojení komunikační linky RS485 A, B, Z, Y zleva doprava. 5. DC: (1) pro "+", (2) pro "-" 6. Napájecí kabel 7. Červený kabel pro (1) "+", bílý kabel pro (2) "-" Poznámka: Ujistěte se, že je napájecí kabel správně připojený, abyste zabránili zbytečným potížím. 1. Rozhraní baterie 2. Slot na SD kartu 3. Přepínač RS232 a RS485

- Nevystavujte přístroj tvrdým úderům a neupusťte jej na zem. - LCD obrazovka se velmi snadno poškodí. Dávejte pozor, abyste do ní neudeřili ničím ostrým.

2 1. Reproduktor 2. Indikační světlo: rozsvítí se zeleně, když je přístroj zapnutý (s nebo bez baterie). Zčervená, když se nabíjí. Při plném nabití zezelená. Také zčervená, když se vypne nabíjení. Při plném nabití se ztlumí. 3. Vypínač 2. Rozměry krytu Zapojení baterie i. Baterie: Napájecí linka

baterie). Zčervená, když se nabíjí. Při plném nabití zezelená.

3 ii. Zapojte napájecí linku do zásuvky na slotu baterií. iii. Vložte baterii do slotu. iv. Umístěte napájecí linku do slotu. Dokončete instalaci. 4. Celá instalace: Rámeček pro instalaci Celé zařízení Stěna Upevňovací prvek Šroubek (půlkruh 4*20) Proces upevnění GK Připevněte celé zařízení na zeď (tloušťka zdi by měla být do 15 mm) 2. Zapojte 4 upevňovací prvky do otvorů na zadní části zařízení (podle linek na obrázku výše) 3. Zcela zašroubujte 4 šroubky (půlkruh 4*20) do otvorů v upevňovacích prvcích.

Celá instalace: Rámeček pro instalaci Celé zařízení Stěna Upevňovací prvek Šroubek (půlkruh 4*20) Proces upevnění GK-7000 1.

4 Šroubek (půlkruh 04) Upevňovací prvek nebo stěna Celé zařízení Proces upevnění VISA pro GK-7000 Zašroubujte 4 šroubky (půlkruh 04) skrze otvory v upevňovacích prvcích nebo stěně k standardním VISA otvorům na zadní straně zařízení. (Poznámka: se standardní tloušťkou 1 mm pro upevňovací prvek nebo stěnu má šroubek délku 6 mm. Když je navýšena tloušťka upevňovacího prvku nebo stěny o 1 mm, stejně jako délka šroubku, dojde také ke změně). Kalibrace dotykové obrazovky Pokud dotyková obrazovka nereaguje, spusťte program její kalibrace. 1. Připojte napájení a stiskněte vypínač. Dostanete se přímo do operačního systému Windows CE. 2. Klikněte na ikonu "My Device" a vstupte do správce souborů. 3. Klikněte ve správci souborů na "Control Panel". 4. Poté klikněte na "Stylus".

Když je navýšena tloušťka upevňovacího prvku nebo stěny o 1 mm, stejně jako délka šroubku, dojde také ke změně).

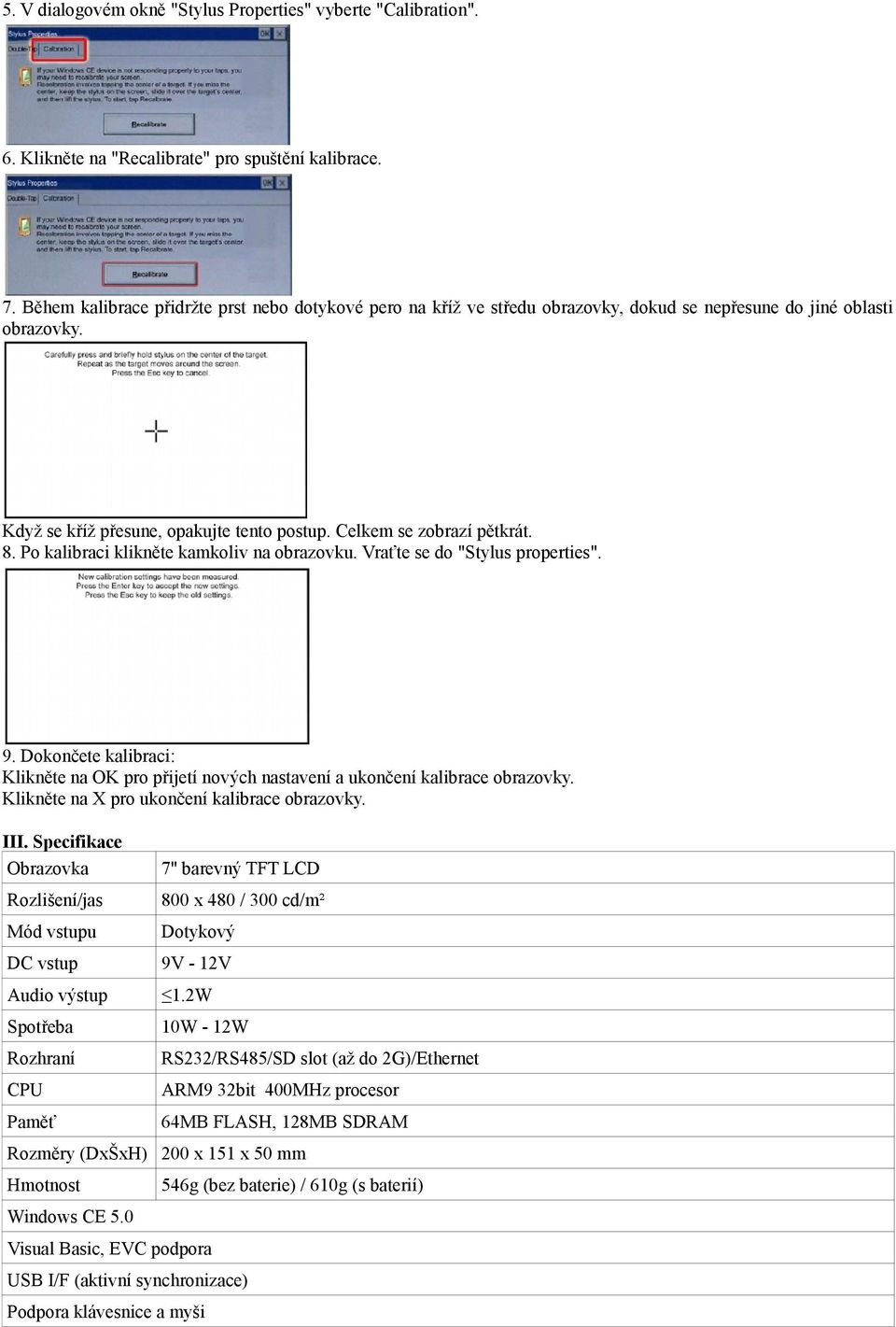

5 5. V dialogovém okně "Stylus Properties" vyberte "Calibration". 6. Klikněte na "Recalibrate" pro spuštění kalibrace. 7. Během kalibrace přidržte prst nebo dotykové pero na kříž ve středu obrazovky, dokud se nepřesune do jiné oblasti obrazovky. Když se kříž přesune, opakujte tento postup. Celkem se zobrazí pětkrát. 8. Po kalibraci klikněte kamkoliv na obrazovku. Vraťte se do "Stylus properties". 9. Dokončete kalibraci: Klikněte na OK pro přijetí nových nastavení a ukončení kalibrace obrazovky. Klikněte na X pro ukončení kalibrace obrazovky. III. Specifikace Obrazovka Rozlišení/jas Mód vstupu DC vstup Audio výstup Spotřeba Rozhraní CPU Paměť 7'' barevný TFT LCD 800 x 480 / 300 cd/m² Dotykový 9V - 12V 1.2W 10W - 12W RS232/RS485/SD slot (až do 2G)/Ethernet ARM9 32bit 400MHz procesor 64MB FLASH, 128MB SDRAM Rozměry (DxŠxH) 200 x 151 x 50 mm Hmotnost Windows CE 5.0 Visual Basic, EVC podpora USB I/F (aktivní synchronizace) Podpora klávesnice a myši 546g (bez baterie) / 610g (s baterií)

Po kalibraci klikněte kamkoliv na obrazovku. Vraťte se do "Stylus properties". 9. Dokončete kalibraci: Klikněte na OK pro přijetí nových nastavení a ukončení kalibrace obrazovky.

6 IV. Příslušenství 1. USB spojovací linka 1 kus 2. Dotykové pero 1 kus 3. CD s ovladači 1 kus 4. Šroubky a upevňovací prvky 4 kusy * 2 5. Manuál 1 kus 6. Napájecí kabel 1 kus (volitelně) 7. DC adaptér 1 kus (volitelně) 8. Baterie 1 kus (volitelně) Otázky a odpovědi Problémy s napájením Přístroj nelze zapnout. 1. Špatné spojení a) Zkontrolujte spojení zástrček a zásuvek. Poznámka: Ujistěte se, že je napájecí kabel pevně zapojený. Problémy s obrazovkou 1. Nic se nezobrazuje. 2. Příliš dlouhá doba odezvy na klikání. 3. Zpoždění při přepnutí obrazu. Pokud se stane některý z problémů výše, restartujte zařízení. 4. Dotyková obrazovka nereaguje správně na klikání. a) Zkalibrujte dotykovou obrazovku (více detailů v části o kalibraci dotykové obrazovky). 5. Obrazovka je rozmazaná. a) Zkontrolujte, zda není obrazovka zaprášená. Vyčistěte ji měkkým hadříkem, který není z cupaniny. Dovozce pro Českou republiku: GM electronic, spol. s r. o. Křižíkova 147/ Praha 8

Poznámka: Ujistěte se, že je napájecí kabel pevně zapojený. Problémy s obrazovkou 1. Nic se nezobrazuje. 2. Příliš dlouhá doba odezvy na klikání. 3. Zpoždění při přepnutí obrazu.
