1 Převodové motory \ Průmyslové převodovky \ Elektronika pohonů \ Automatizace pohonů \ Služby Třífázové motory s ochranou proti explozi DR/DV/DT, asynchronní servomotory CT/CV Vydání 07/ / CS LA Oprava

s ochranou proti explozi DR/DV/DT, asynchronní

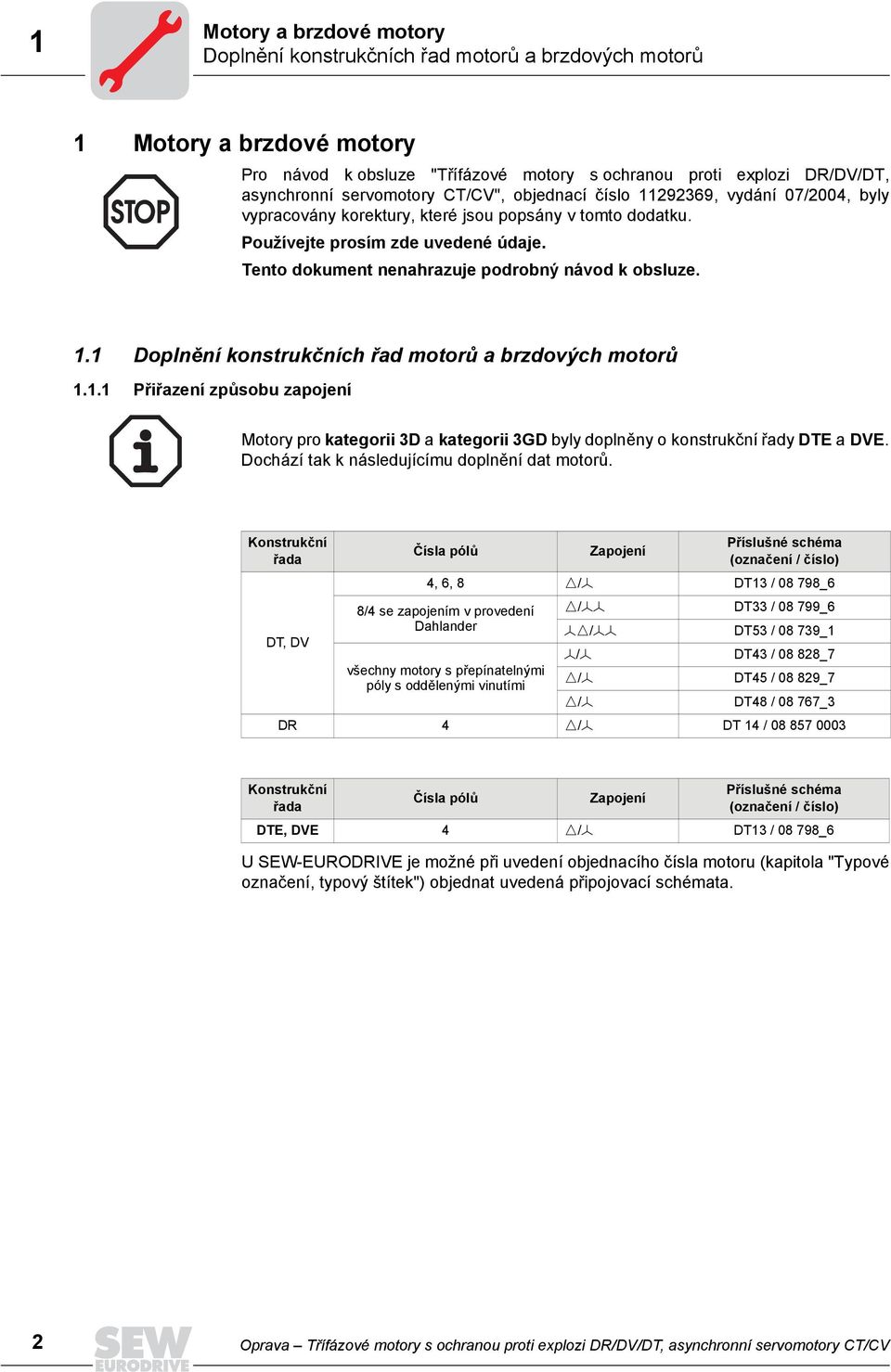

2 1 Motory a brzdové motory Doplnění konstrukčních řad motorů a brzdových motorů 1 Motory a brzdové motory Pro návod k obsluze "Třífázové motory s ochranou proti explozi DR/DV/DT, asynchronní servomotory CT/CV", objednací číslo , vydání 07/2004, byly vypracovány korektury, které jsou popsány v tomto dodatku. Používejte prosím zde uvedené údaje. Tento dokument nenahrazuje podrobný návod k obsluze. 1.1 Doplnění konstrukčních řad motorů a brzdových motorů Přiřazení způsobu zapojení Motory pro kategorii 3D a kategorii 3GD byly doplněny o konstrukční řady DTE a DVE. Dochází tak k následujícímu doplnění dat motorů. Konstrukční řada Čísla pólů Zapojení Příslušné schéma (označení / číslo) 4, 6, 8 Ö/Õ DT13 / _6 8/4 se zapojením v provedení Ö/ÕÕ DT33 / _6 DT, DV Dahlander ÕÖ/ÕÕ DT53 / _1 Õ/Õ DT43 / _7 všechny motory s přepínatelnými póly s oddělenými vinutími Ö/Õ DT45 / _7 Ö/Õ DT48 / _3 DR 4 Ö/Õ DT 14 / Konstrukční řada Čísla pólů Zapojení Příslušné schéma (označení / číslo) DTE, DVE 4 Ö/Õ DT13 / _6 U SEW-EURODRIVE je možné při uvedení objednacího čísla motoru (kapitola "Typové označení, typový štítek") objednat uvedená připojovací schémata. 2 Oprava Třífázové motory s ochranou proti explozi DR/DV/DT, asynchronní servomotory CT/CV

Tento dokument nenahrazuje podrobný návod k obsluze. 1.1 Doplnění konstrukčních řad motorů a brzdových motorů 1.1.1 Přiřazení způsobu zapojení Motory pro kategorii 3D a kategorii 3GD byly doplněny o konstrukční řady DTE a DVE.

3 Motory a brzdové motory Doplnění konstrukčních řad motorů a brzdových motorů Přiřazení motoru a měniče: MOVIDRIVE a MOVITRAC U frekvenčních měničů motorů DTE/DVE je třeba bezpodmínečně dodržovat pokyny uvedené v kapitole 6.3 "Provoz na frekvenčním měniči v kategoriích 3G, 3D a 3GD" v návodu k obsluze "Třífázové motory s ochranou proti explozi DR/DV/DT, asynchronní servomotory CT/CV", objednací číslo , vydání 07/2004. Motor Maximální přípustný výstupní výkon zařízení MOVIDRIVE a MOVITRAC Õ n Max [min -1 ] Ö n Max [min -1 ] DTE 90 K4 0,75 kw ,1 kw 3000 DTE 90 C4 0,75 kw ,1 kw 3000 DTE 90 S4 1,1 kw ,1 kw 3000 DTE 90 L4 1,5 kw ,2 kw 3000 DVE 100 M4 2,2 kw ,0 kw 3000 DVE 100 L4 3,0 kw ,5 kw 3000 DVE 112 M4 4,0 kw ,5 kw 2400 DVE 132 S4 5,5 kw kw 2000 DVE 132 M4 7,5 kw kw 2000 DVE 160 M4 11 kw kw 2000 DVE 160 L4 15 kw kw 2400 DVE 180 M4 22 kw kw 2400 DVE 180 L4 22 kw kw 2500 DVE 200 L4 37 kw kw 2500 DVE 225 S4 37 kw kw 2500 DVE 250 M4 55 kw kw 2500 DVE 280 S4 75 kw kw Tepelné mezní charakteristiky Nejvyšší přípustné dlouhodobé krouticí momenty naleznete v kapitole 6.5 "Asynchronní motory: tepelné mezní charakteristiky" na straně 45 v návodu k obsluze Uvedení do provozu Informace a pokyny pro uvedení do provozu naleznete v kapitole 7 "Uvedení do provozu" na straně 54 v návodu k obsluze. Oprava Třífázové motory s ochranou proti explozi DR/DV/DT, asynchronní servomotory CT/CV 3

3 "Provoz na frekvenčním měniči v kategoriích 3G, 3D a 3GD" v návodu k obsluze "Třífázové motory s ochranou proti explozi DR/DV/DT, asynchronní servomotory CT/CV", objednací číslo 11292369, vydání

4 1 Motory a brzdové motory Oprava připojení motoru 1.2 Oprava připojení motoru Elektrická přípojka bez druhé upevňovací matice Následující korektury doplňují uvedené kapitoly v návodu k obsluze: Připojení motorů a brzdových motorů kategorie 3G (strana 25) Připojení motorů a brzdových motorů kategorie 3D (strana 29) Připojení motorů a brzdových motorů kategorie 3GD (strana 33) Připojení asynchronních servomotorů kategorie 3D (strana 36) Připojení motoru Pokud je průřez externí přípojky > 1,5 mm 2, musí být připojen kabelovým okem pod připojovací podložkou. Pokud je průřez externí přípojky Â 1,5 mm 2, může být připojen přímo pod připojovací objímku. Průřez Â 1,5 mm 2 [1] [2] [3] [4] [5] [6] [1] 1.5 mm 2 > AWG 16 > 1.5 mm 2 [1] Externí přípojka s průřezem Â 1,5 mm 2 [2] Připojovací kolík [3] Šestihranná matice [4] Přemostění svorky [5] Připojovací podložka [6] Přípojka motoru s připojovací svorkou Stocko 4 Oprava Třífázové motory s ochranou proti explozi DR/DV/DT, asynchronní servomotory CT/CV

1 Elektrická přípojka bez druhé upevňovací matice Následující korektury doplňují uvedené kapitoly v návodu k obsluze: Připojení motorů a brzdových motorů kategorie 3G (strana 25) Připojení motorů a

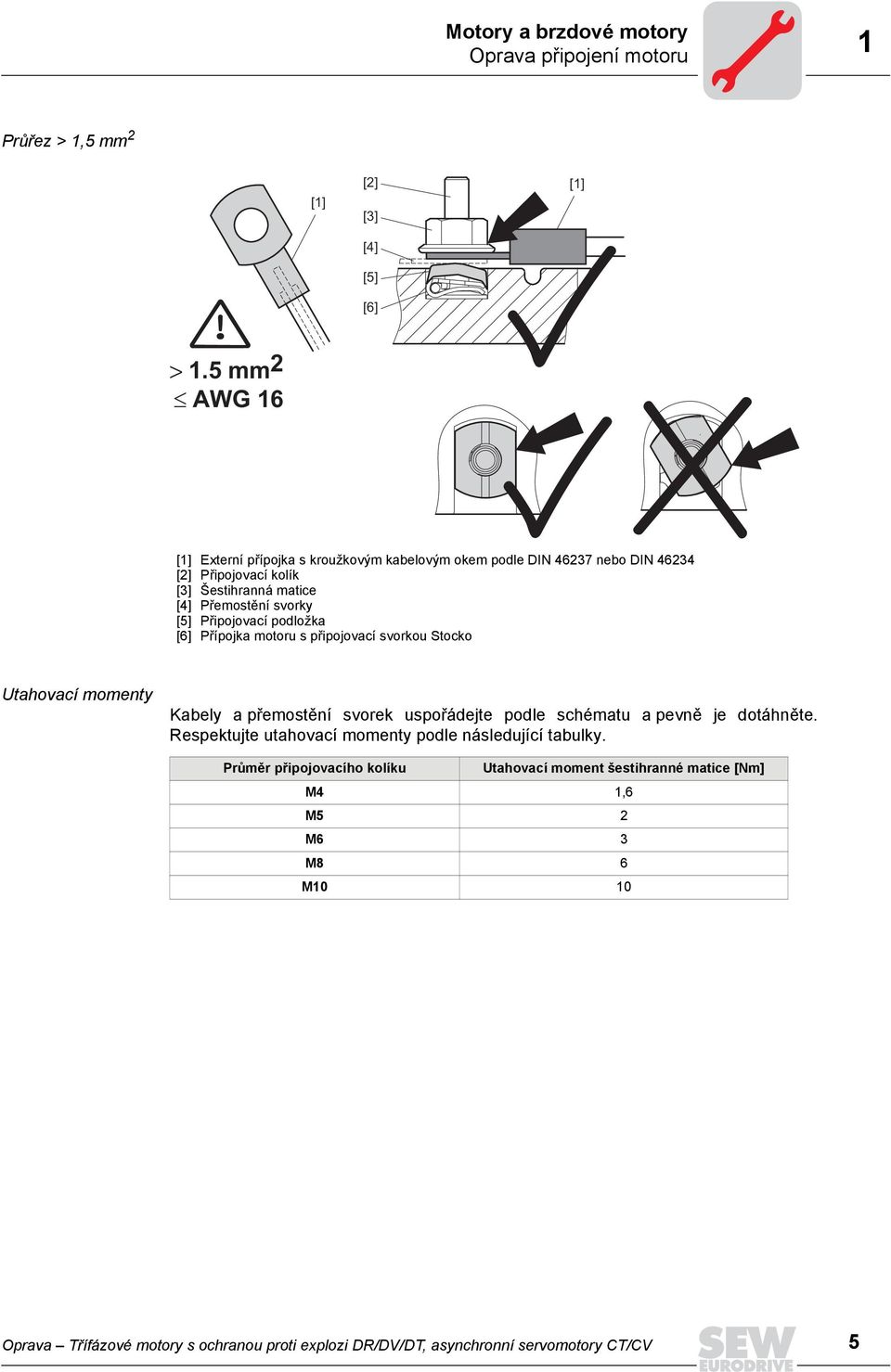

5 Motory a brzdové motory Oprava připojení motoru 1 Průřez > 1,5 mm 2 [1] [2] [1] [3] [4] [5] [6] > 1.5 mm 2 AWG 16 [1] Externí přípojka s kroužkovým kabelovým okem podle DIN nebo DIN [2] Připojovací kolík [3] Šestihranná matice [4] Přemostění svorky [5] Připojovací podložka [6] Přípojka motoru s připojovací svorkou Stocko Utahovací momenty Kabely a přemostění svorek uspořádejte podle schématu a pevně je dotáhněte. Respektujte utahovací momenty podle následující tabulky. Průměr připojovacího kolíku Utahovací moment šestihranné matice [Nm] M4 1,6 M5 2 M6 3 M8 6 M10 10 Oprava Třífázové motory s ochranou proti explozi DR/DV/DT, asynchronní servomotory CT/CV 5

Připojovací podložka [6] Přípojka motoru s připojovací svorkou Stocko Utahovací momenty Kabely a přemostění svorek uspořádejte podle schématu a pevně je dotáhněte.
