2 Lokální výstražné systémy účelové měrné body vybavené automatickým měřícím systémem s dálkovým přenosem dat a indikací překročení limitních hodnot srážek a stavů hladin zřizují a provozují obce a provozují je pro potřeby místní ochrany před povodněmi, jsou uvedeny v povodňových plánech

limitních hodnot srážek a stavů hladin zřizují a provozují obce a

3 HPPS hlásné profily kategorie A,B Hlásné profily 430 Předpovědní profily 90 ČHMÚ - CPP/RPP správci povodí - VHD

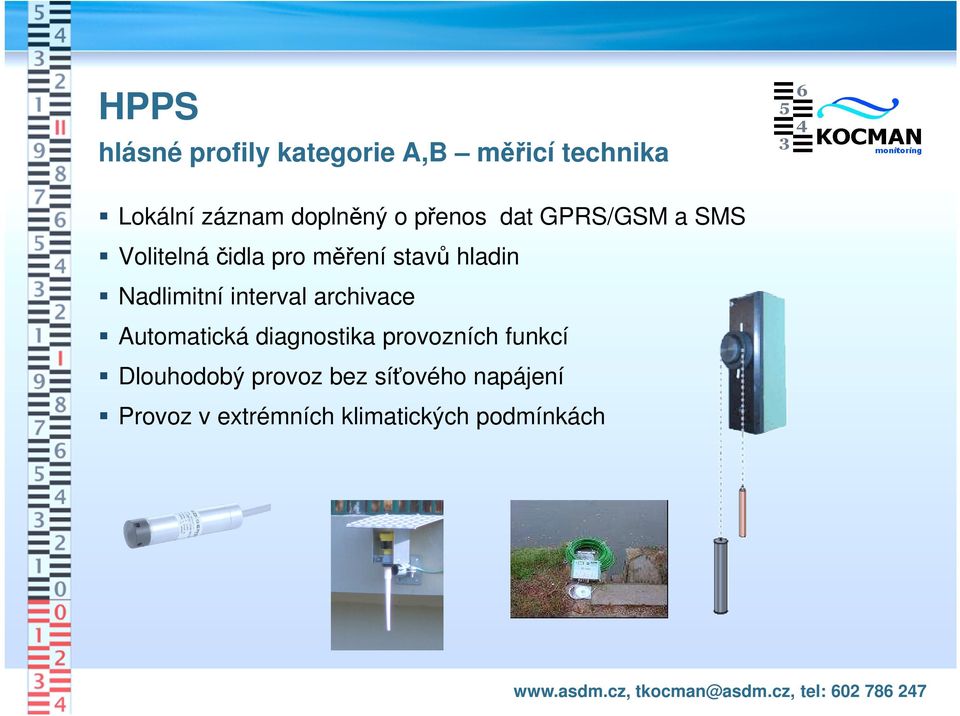

4 HPPS hlásné profily kategorie A,B měřicí technika Lokální záznam doplněný o přenos dat GPRS/GSM a SMS Volitelná čidla pro měření stavů hladin Nadlimitní interval archivace Automatická diagnostika provozních funkcí Dlouhodobý provoz bez síťového napájení Provoz v extrémních klimatických podmínkách

Nadlimitní interval archivace Automatická diagnostika provozních funkcí

5 HPPS hlásné profily kategorie A,B nastavení techniky Interval záznamu dat 10 minut Přenos dat každých 60 minut (30,20min) Přenos alarmových SMS (SPA, vlastní provozní diagnostika) Možnost funkce dotazových SMS Možnost funkce grafů do mobilních telefonů Na vybraných objektech zdvojení hladinových čidel

vlastní provozní diagnostika) Možnost funkce dotazových SMS Možnost funkce

6 HPPS výstupy dat Webová prezentace HPPS Meteorologické informace, data z radaru Vodohospodářský informační portál Systém integrované výstražné služby (SIVS) PVI, IVNJ, HIZ, HRIZ Alarmové funkce měrných bodů LVS

cz Vodohospodářský informační portál http://voda.gov.

7 Lokální výstražné systémy Historie 1998 První realizace LVS (město Šumperk) Povodeň 1997 Nedostatek informací z měrných bodů ČHMÚ/správců toků Rozvoj automatických měřících systémů 2008 Rozšířené projekty (realizace) LVS 1.3. OPŽP Omezování rizika povodní

bodů ČHMÚ/správců toků Rozvoj automatických měřících systémů

8 Lokální výstražné systémy Zpráva o průzkumu Počet LVS 22 vodoměrné stanice 32 srážkoměry 8 Max. počet vod stanic 3 Max. počet srážkoměrů 2

9 Lokální výstražné systémy povodí Moravy Kraj LVS obec/tok rok vzniku kategorie profilu Jihomoravský Hodonín Hodonín/Morava 2007 C Olomouc Hynkov/Morava 1999 B Velká Bystice/Bystřice 2007 B Olomoucký Prostějov Otaslavice/Brodečka 2006 B Plumlov/Hloučela 2005 A Stražisko/Romže 2006 B Hranice Teplice nad Bečvou/Bečva 2003 A Přerov Osek Nad Bečvou 2004 C Zlínský Valašské Meziříčí Poličná/Loučka 2007 C Rožnov Pod Radhoštěm Rožnov pod R/Rožnovská Bečva 2005 B Pardubický Svitavy SvitavyA/Svitava 2006 není SvitavyB/Svitava 2006 C

Stražisko/Romže 2006 B Hranice Teplice nad Bečvou/Bečva 2003 A Přerov Osek Nad Bečvou 2004 C Zlínský Valašské Meziříčí

10 Koncepce LVS Geografická a hydrologická charakteristika zájmového území Výskyt typů povodní v zájmovém území Kritická místa v ochraně před povodněmi Hlásné profily kat. A/B ČHMÚ a správců povodí Ostatní provozované LVS v blízkém okolí (případně plánované LVS) Zkušeností místních obyvatel získané z průběhů předcházejících povodní

11 Koncepce LVS 1 Pozice měrných bodů protiproudně od centra ohrožení 2 Pozice měrných bodů v centru ohrožení (neposkytují včasnou výstrahu) 3 Kombinace pozic měrných bodů 1,2

12 LVS Olešnice v Orlických horách plocha povodí 10 km 2 nadmořská výška závěrového profilu 600 m.n.m nejvyšší bod m.n.m průměrný sklon povodí 10% zalesněnost 80 %

13 LVS Svitavy Svitavy/Svitava Plocha povodí 15,1km 2 Průměrný sklon povodí 3,6%

14 LVS Svitavy Svitavy/Svitava stav hladiny [m] srážky [mm] :00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 datum [ ] hladina klouzavá suma srážek za 60 min

1 1 0 0 0:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00

15 LVS Přerov Osek nad Bečvou/Bečva Plocha povodí 1500,km 2

16 LVS Přerov vyhodnocení povodní stav [m] datum [ ] Teplice nad Bečvou Osek

5 23.5 24.5 25.5 26.5 27.5 28.5 29.5 30.5 31.5 1.6 2.6 3.6 4.6 5.

LVS Přerov vyhodnocení povodní 2010 8.00 7.50 7.00 6.50 6.00 5.50 5.00 4.50 4.00 3.50 3.00 2.50 2.00 1.50 1.00 0.50 0.

17 LVS Přerov vyhodnocení povodní stav [m] 0:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 0:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 datum [ ] Teplice nad Bečvou ČHMÚ Osek LVS

18:00 19:00 20:00 21:00 22:00 23:00 0:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00

18 LVS Rokycany Strašice/Klabava, Rokycany/Klabava Plocha povodí Strašice 90,km 2 Plocha povodí Rokycany 190,km 2

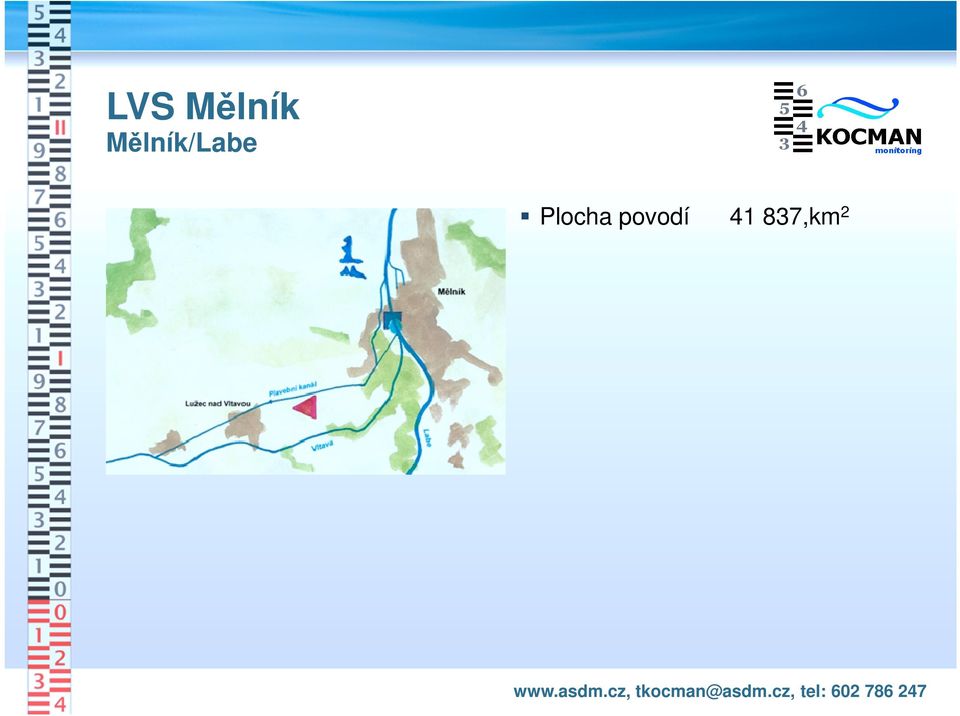

19 LVS Mělník Mělník/Labe Plocha povodí ,km 2

20 Koncepce LVS Počet měrných bodů pro měření hladin (podle místní situace) Počet měrných bodů pro měření srážek Počet plocha povodí [km 2 ] srážkoměrů platí pro vybrané oblasti

21 Koncepce LVS Srážky Brno časový průběh srážek srážka [mm] :00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 [datum ]

22 Měřicí technika Význam měřených veličin Hladina Srážka Teplota vzduchu Průtoky

23 Měřicí technika Měřící jednotky Hlásiče překročení limitní hladiny (LVS Mělník, LVS Osečná) Hlásiče měřené hodnoty (LVS Broumov) Měřicí záznamová a vyhodnocovací jednotka s přenosovým modulem (více jak 100 realizací)

24 Měřicí technika Sensory hladiny Bezkontaktní princip měření ultrazvukový sensor Výhody Spolehlivý provoz, jednoduchá instalace, cena Nevýhody Silné turbulence a splaveniny způsobují výpadky v měření, změna teploty a vlhkosti vzduchu ovlivňuje přesnost měření,neměřená oblast pod sondou Doporučení Vhodné pro LVS

25 Měřicí technika Sensory hladiny Bezkontaktní princip měření radarová sonda Výhody Spolehlivý provoz, jednoduchá instalace, prostředí neovlivňuje přesnost měření, absence neměřitelného pásma Nevýhody Cena, energeticky náročnější provoz, turbulence a splaveniny způsobují výpadky v měření Doporučení Vhodné pro LVS, je proveden omezený počet instalací

26 Měřicí technika Sensory hladiny Kontaktní princip měření manometrická sonda Výhody Spolehlivý provoz, měření také v turbulentních vodách a vodách se splaveninami, cena Nevýhody Poškození sondy mrazem při minimálních hladinách, náročnější instalace Doporučení Vhodné pro LVS

27 Měřicí technika Sensory hladiny Vhodné Plovákové sondy, bublinkové sondy Doporučení Instalovat pouze výjimečně ze specifických podmínek Nevhodné Manometrické sondy bez kompenzace vlivu atmosferického tlaku vzduchu, vodivostní, kapacitní, kontaktní sondy

28 Měřicí technika Srážkoměry Člunkový srážkoměr vyhřívaný/nevyhřívaný Výhody Cena, spolehlivost, dostačující rozlišení (0,1mm, 0,2mm) a přesnost Nevýhody Údržba čistění srážkoměru Doporučení Instalovat

29 Měřicí technika Srážkoměry Váhový srážkoměr Výhody Celoroční provoz bez vyhřívání, vysoké rozlišení (0,01mm srážky) Nevýhody Cena, komplikovaná instalace Doporučení Neinstalovat pro potřeby LVS resp. pouze výjimečně

30 Instalace měřicí technika Měření hladin Posouzení měrného profilu Ovlivnění hladin vzdutím, rozlivy do inundací, výskyt splavenin, provoz v extrémních situacích (volba principu měření hladin), bezpečnost techniky Instalace hladinových sond

31 Instalace měřicí technika Měření hladin Instalace měřící jednotky Napájení z VO, napájení solární panel, pouze vlastní zdroje

32 Instalace měřicí technika Měření srážek Instalace měřícího systému Záchytná plocha ve výšce 1m nad zemí, vzdálenost překážek a jejich struktura

33 Instalace měřicí technika Měření srážek

34 Nastavení měřicí techniky Měření hladin Záznam měřených dat každých 10 minut Odeslání dat na cílový server každých 360 minut (volitelný časový interval). Nadlimitní interval archivace (podle velikosti povodí <10 minut). Nadlimitní interval odesílání dat na cílový server v intervalu 30, (20 minut). Nastaveny limitní hodnoty stupňů povodňové aktivity. Odeslání výstražných SMS po překročení limitní hodnoty hladiny Odesílání výstražných technologických SMS

35 Nastavení měřicí techniky Měření srážek Záznam dat (srážkové sumy) v intervalu 1 minuta Výpočet a záznam dat klouzavého součtu srážek s dobou trvání 15 minut a 60 minut. Odeslání dat na cílový server při zaznamenané srážce v intervalu 60 minut. Při překročení limitní hodnoty deště nadlimitní odesílání dat na server Odesílání výstražných technologických SMS Při podkročení limitních hodnot měřící systém přejde do standardního provozního režimu.

36 Zajištění provozu měřicí techniky Základní údržba Posouzení funkční způsobilosti měrného bodu a LVS Mimořádný servis

37 Výstupy měřených dat základní 1 Alarmové SMS při překročení limitní hodnoty (funkce měrného bodu) 2 Webové aplikace Řízení sběru dat z měrných bodů a základní vizualizaci provádí formou služby výrobce techniky Řízení sběru dat z měrných bodů a vizualizaci provádí provozovatel LVS (Grafické a tabelární výstupy, mapové podklady, exporty dat do dalších informačních systémů)

38 Výstupy měřených dat rozšířené Webové aplikace LVS Alarmové SMS při překročení limitní hodnoty (funkce datového serveru) doplnění alarmových SMS z měrného bodu.. Rozšíření o měrné body ČHMÚ (po dohodě) Rozšíření o další LVS v zájmovém území/povodí (po dohodě) Webová aplikace povodí, ORP, kraje..

39 Lokální výstražné systémy účelové měrné body vybavené automatickým měřícím systémem s dálkovým přenosem dat a indikací překročení limitních hodnot srážek a stavů hladin zřizují a provozují obce a provozují je pro potřeby místní ochrany před povodněmi, jsou uvedeny v povodňových plánech

40 Lokální výstražné systémy a HPPS Hlásné profily kat. C Pozice měrných bodů uvedeny na POVIS Evidenční listy LVS mohou být uvedeny we webové aplikaci HPPS Možnost integrace hlásného profilu kat. A/B s vlastními SPA do webové aplikace LVS (potom hlásné profily kat.c) Možnost uvedení datových výstupů z významných měrných bodů LVS do webové aplikace HPPS (uvedeno v oblasti poboček ČHMÚ)

41 LVS v ochraně před povodněmi popis funkce

42 LVS v ochraně před povodněmi popis funkce

43 Lokální výstražné systémy Pomoc řešitelům a žadatelům o dotace 2011 (červen) Odborná příručka pro LVS a MIS Novelizace metodického pokynu Zabezpečení hlásné a předpovědní služby Semináře 16.6 Brno 22.6 České Budějovice 23.6 Ústí nad Labem
