Lokální výstražné systémy na povrchových tocích ČR

Transkript

1 Lokální výstražné systémy na povrchových tocích ČR

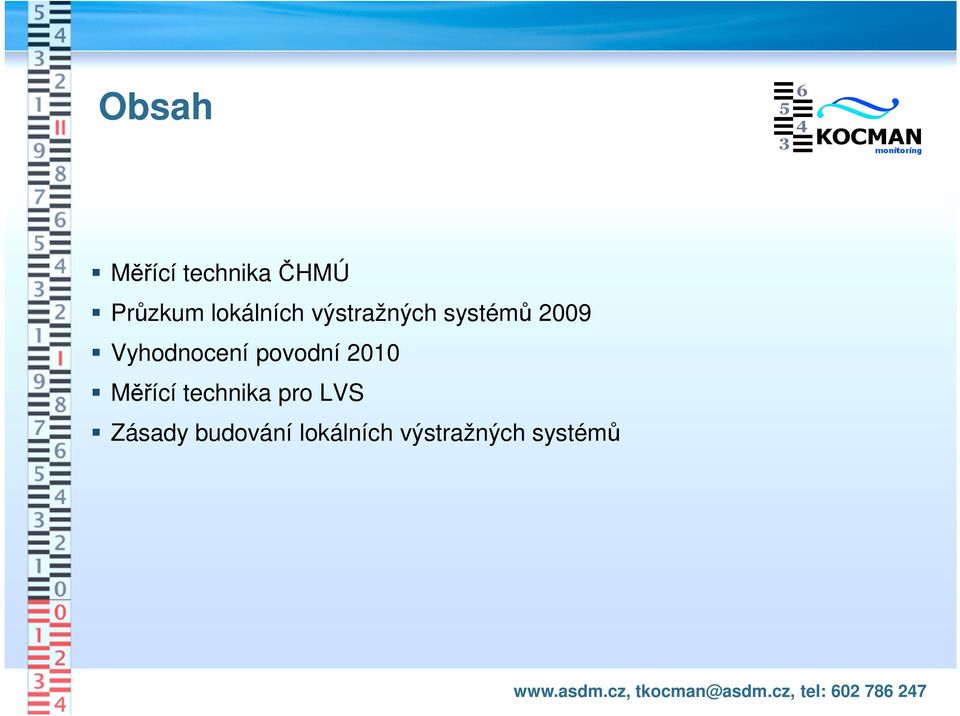

2 Obsah Měřící technika ČHMÚ Průzkum lokálních výstražných systémů 2009 Vyhodnocení povodní 2010 Měřící technika pro LVS Zásady budování lokálních výstražných systémů

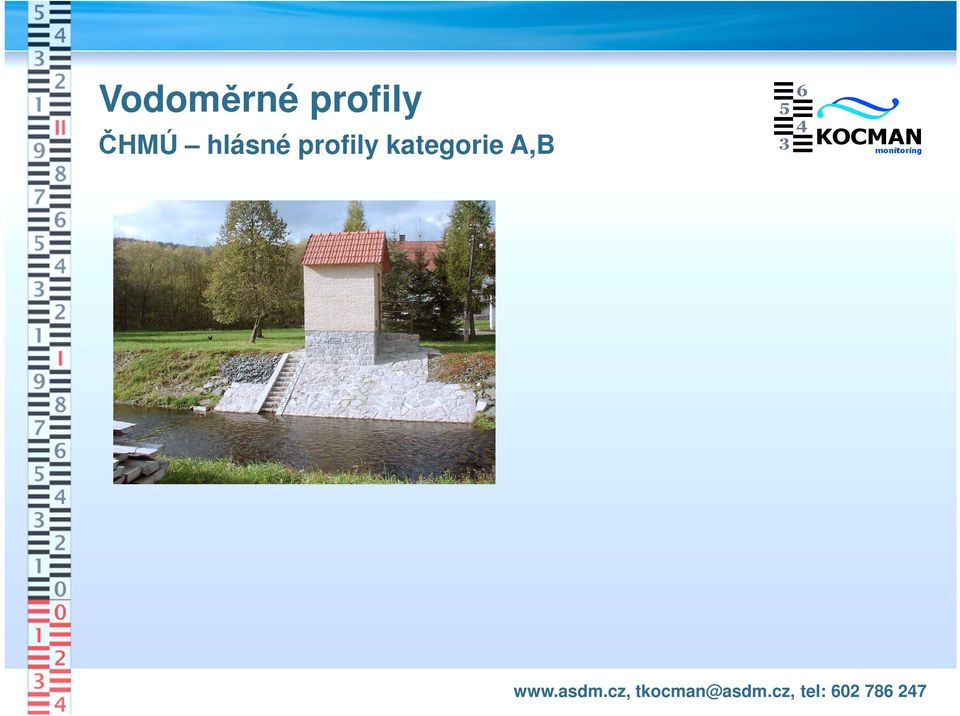

3 Vodoměrné profily ČHMÚ hlásné profily kategorie A,B

4 Vodoměrné profily ČHMÚ měřící technika Lokální záznam doplněný o přenos dat GPRS/GSM a SMS Volitelná čidla pro měření stavů hladin Nadlimitní interval archivace Automatická diagnostika provozních funkcí Dlouhodobý provoz bez síťového napájení Provoz v extrémních klimatických podmínkách

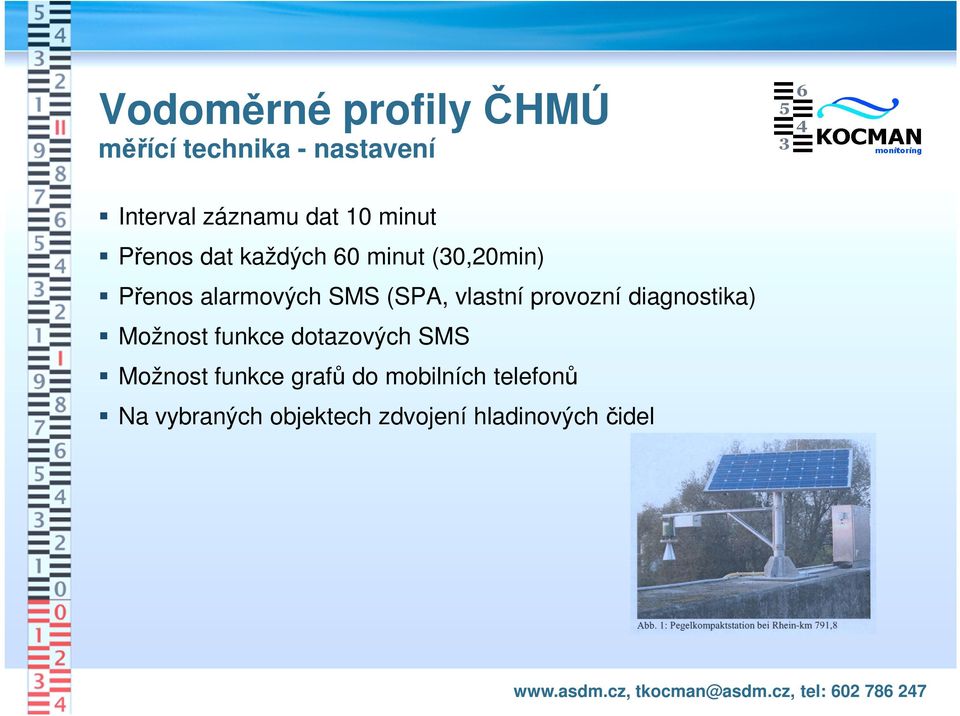

5 Vodoměrné profily ČHMÚ měřící technika - nastavení Interval záznamu dat 10 minut Přenos dat každých 60 minut (30,20min) Přenos alarmových SMS (SPA, vlastní provozní diagnostika) Možnost funkce dotazových SMS Možnost funkce grafů do mobilních telefonů Na vybraných objektech zdvojení hladinových čidel

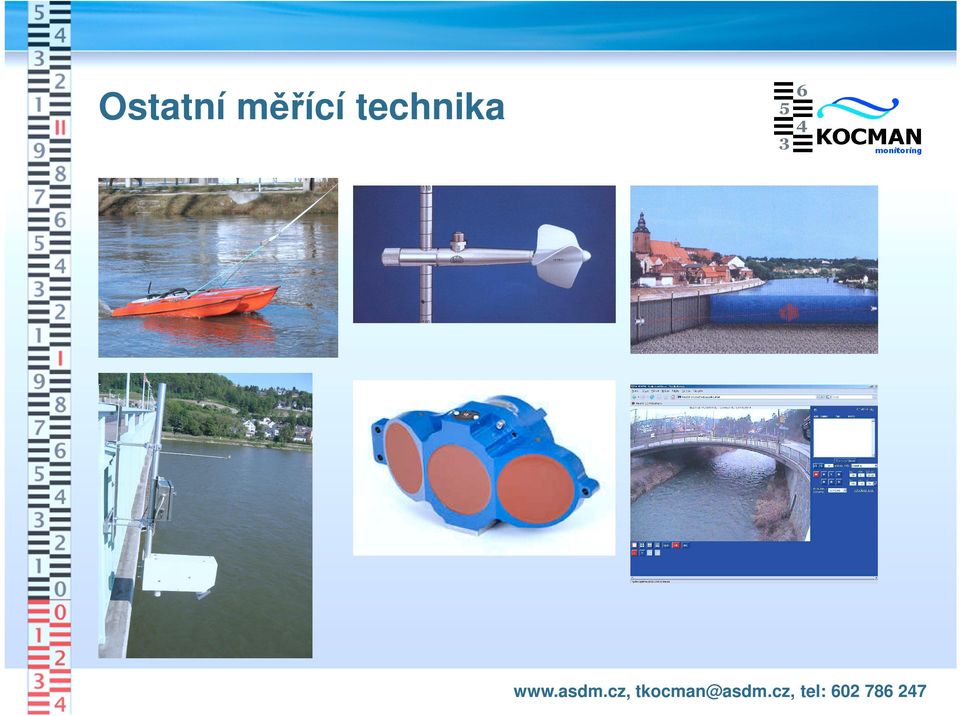

6 Ostatní měřící technika

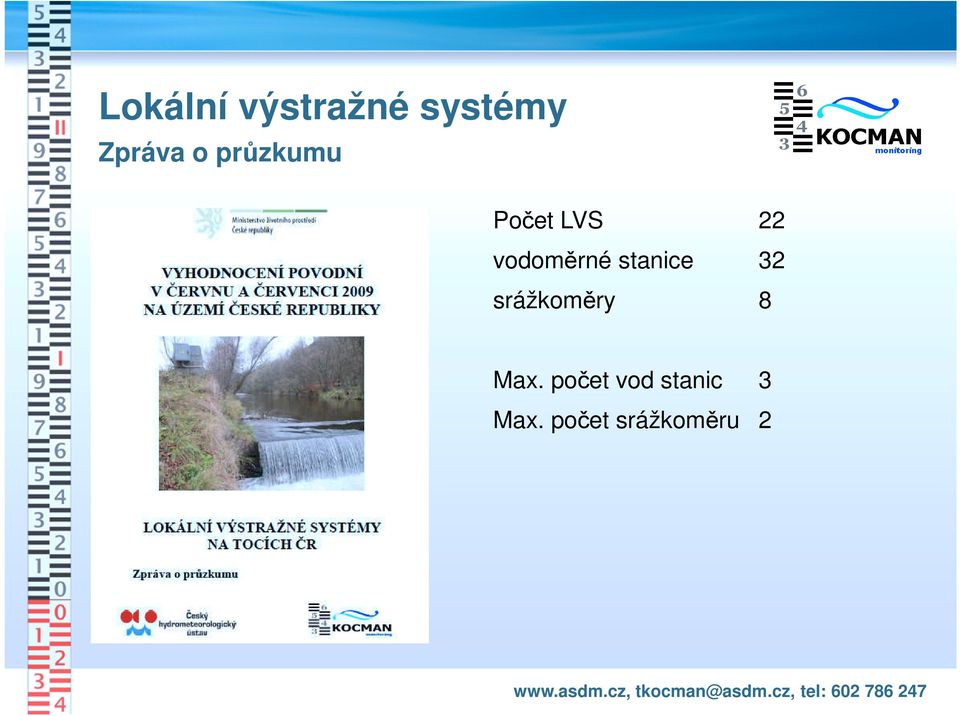

7 Lokální výstražné systémy Zpráva o průzkumu Počet LVS 22 vodoměrné stanice 32 srážkoměry 8 Max. počet vod stanic 3 Max. počet srážkoměru 2

8 Lokální výstražné systémy Zpráva o průzkumu

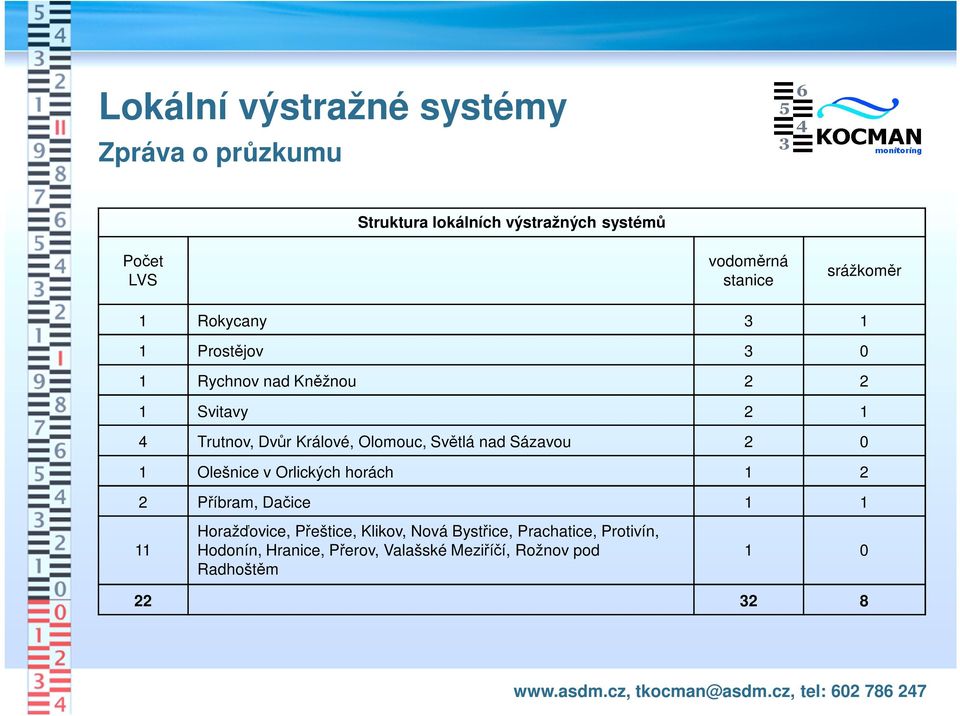

9 Lokální výstražné systémy Zpráva o průzkumu Počet LVS Struktura lokálních výstražných systémů vodoměrná stanice srážkoměr 1 Rokycany Prostějov Rychnov nad Kněžnou Svitavy Trutnov, Dvůr Králové, Olomouc, Světlá nad Sázavou Olešnice v Orlických horách Příbram, Dačice Horažďovice, Přeštice, Klikov, Nová Bystřice, Prachatice, Protivín, Hodonín, Hranice, Přerov, Valašské Meziříčí, Rožnov pod Radhoštěm

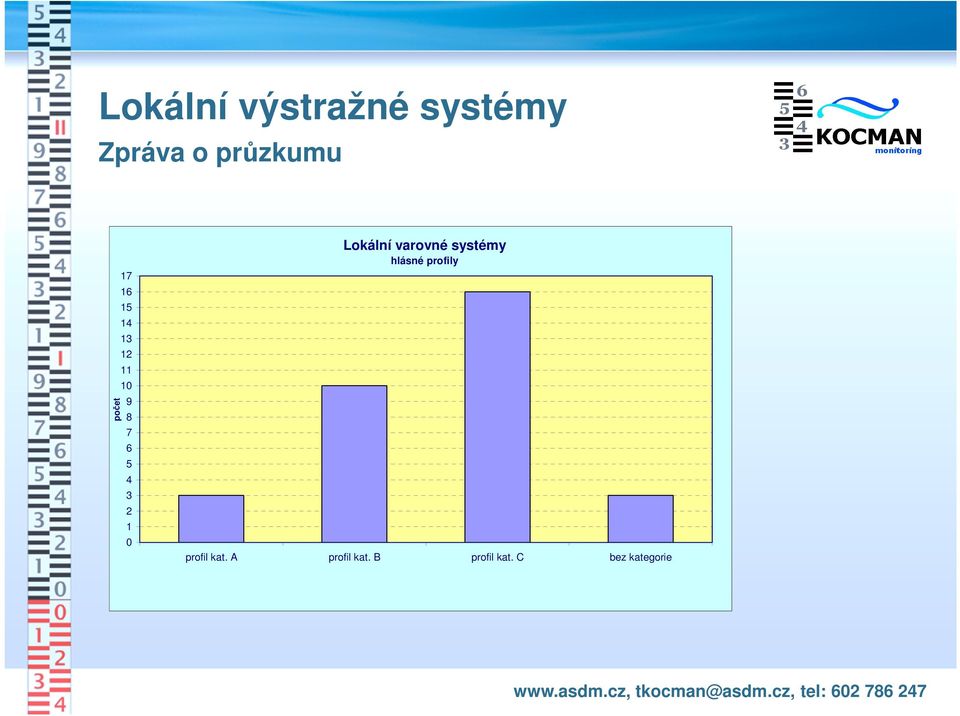

10 Lokální výstražné systémy Zpráva o průzkumu počet Lokální varovné systémy hlásné profily profil kat. A profil kat. B profil kat. C bez kategorie

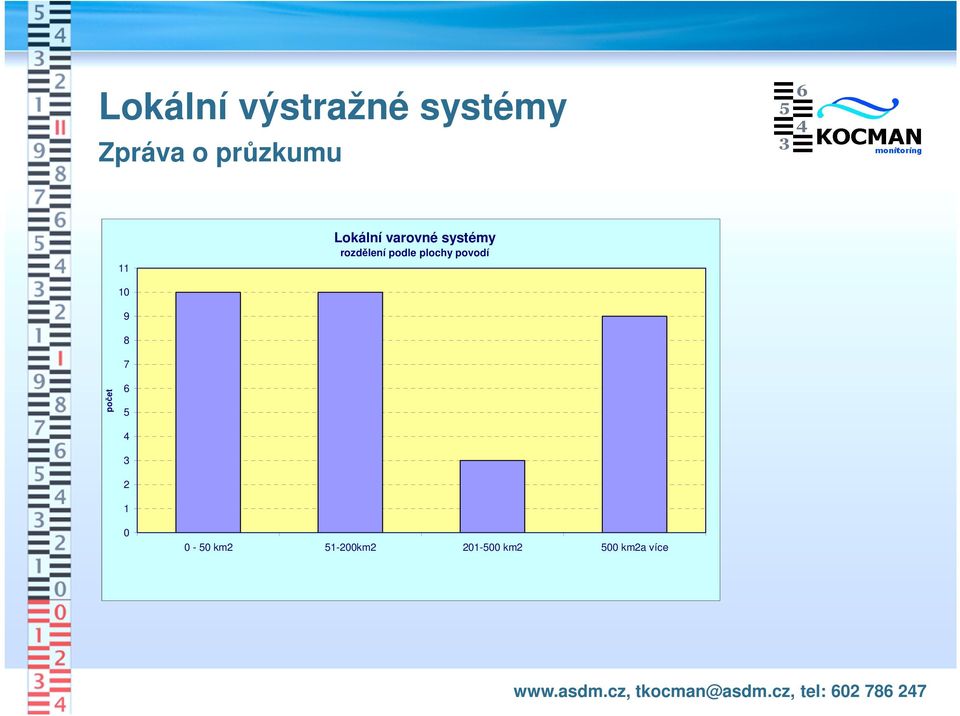

11 Lokální výstražné systémy Zpráva o průzkumu 11 Lokální varovné systémy rozdělení podle plochy povodí počet km km km2 500 km2a více

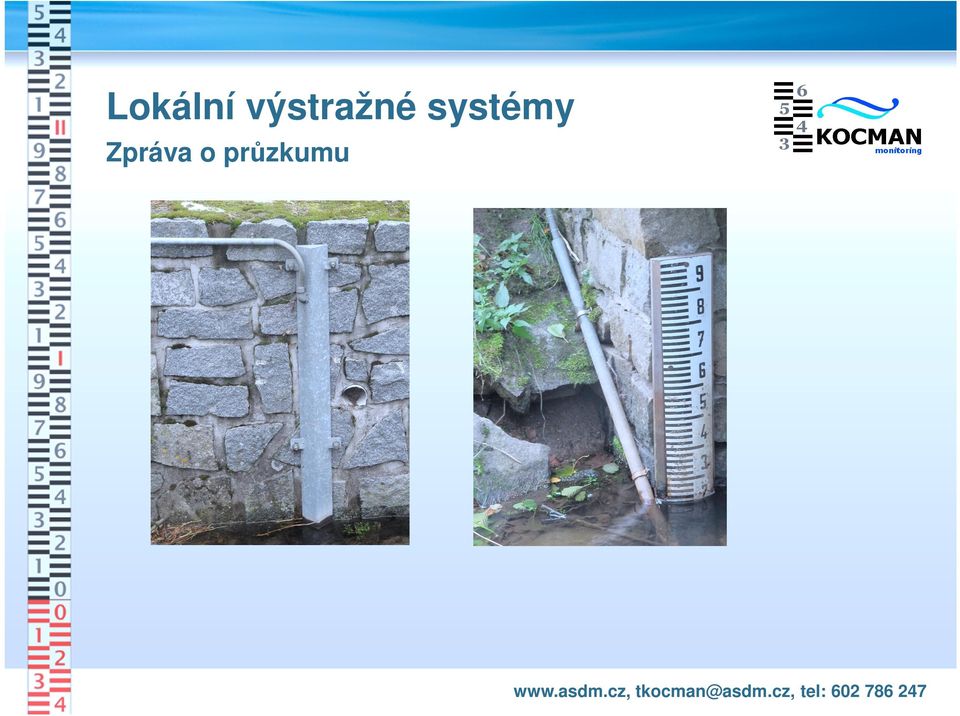

12 Lokální výstražné systémy Zpráva o průzkumu

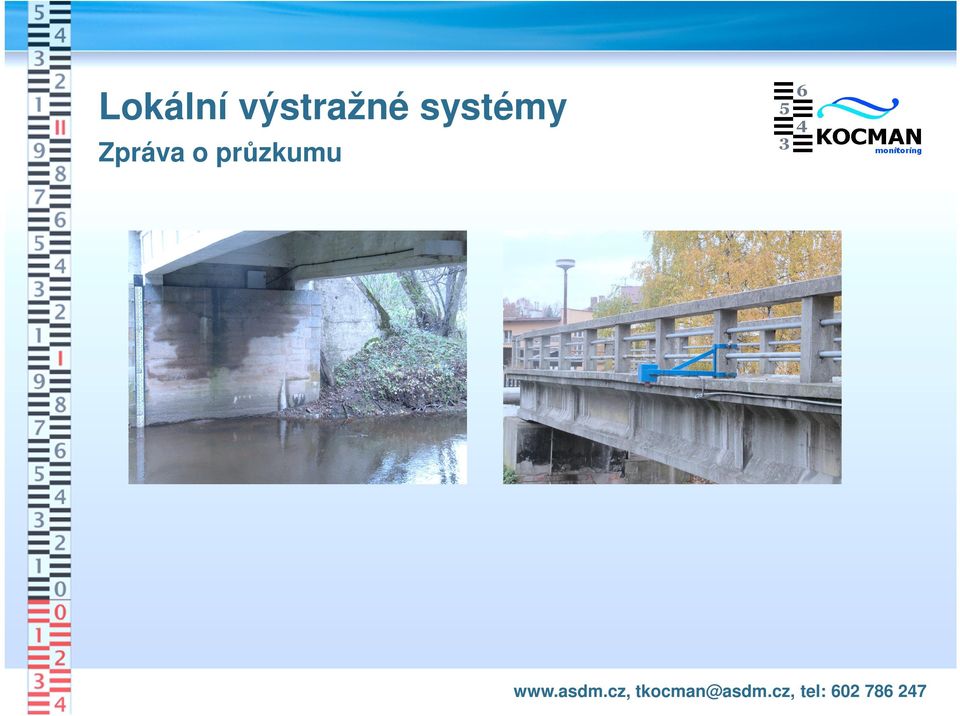

13 Lokální výstražné systémy Zpráva o průzkumu

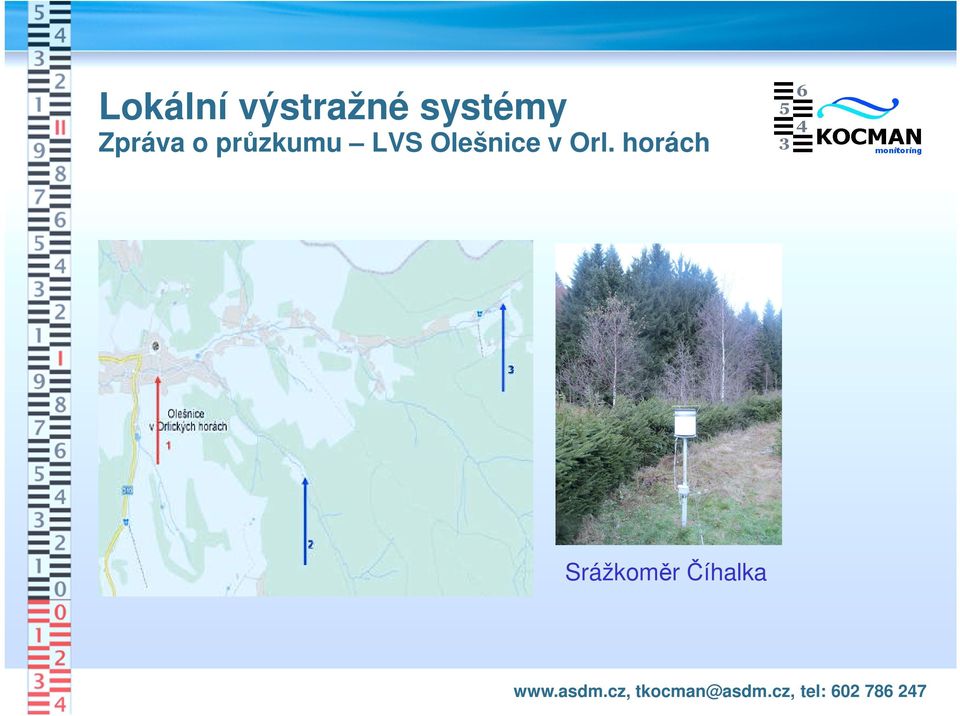

14 Lokální výstražné systémy Zpráva o průzkumu LVS Olešnice v Orl. horách Srážkoměr Číhalka

15 Lokální výstražné systémy Zpráva o průzkumu LVS Přerov

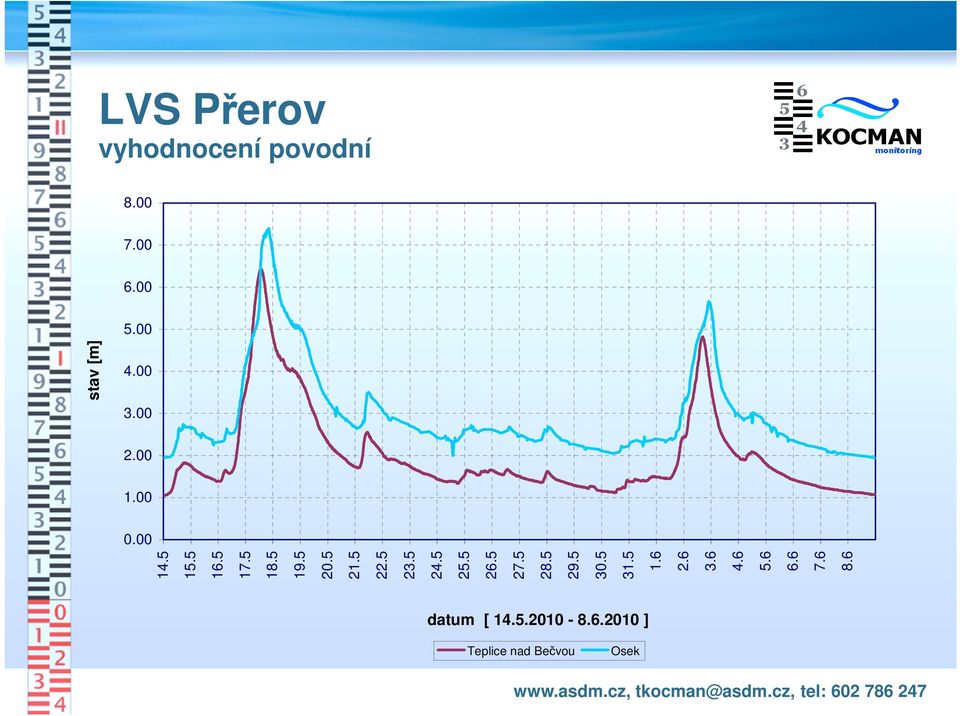

16 LVS Přerov vyhodnocení povodní stav [m] datum [ ] Teplice nad Bečvou Osek

17 LVS Přerov vyhodnocení povodní stav [m] 0:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 0:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 datum [ ] Teplice nad Bečvou ČHMÚ Osek LVS

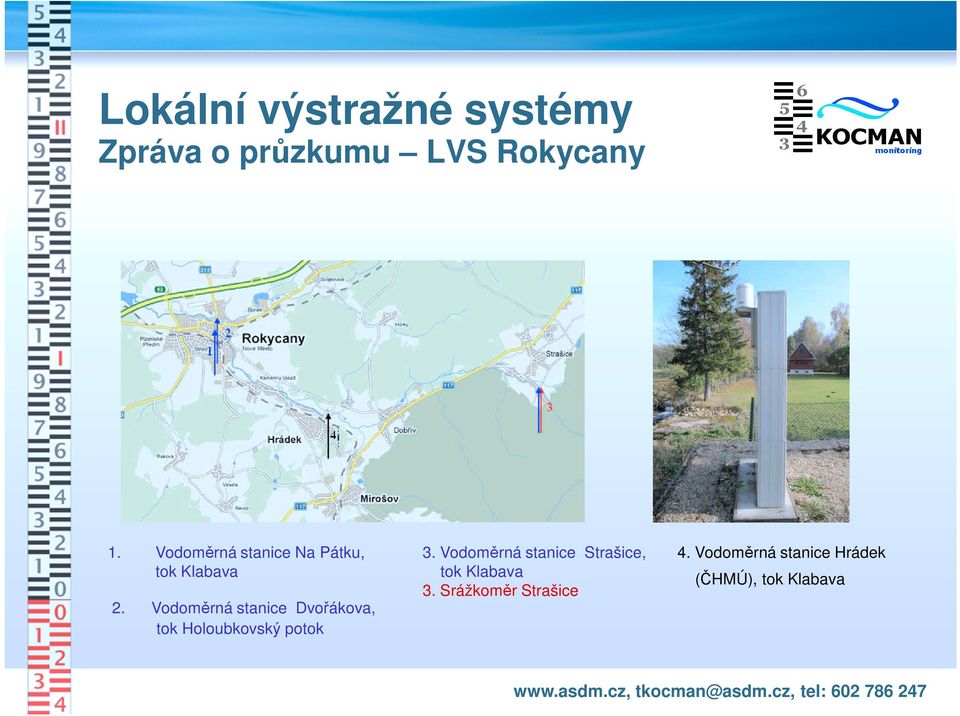

18 Lokální výstražné systémy Zpráva o průzkumu LVS Rokycany 1. Vodoměrná stanice Na Pátku, tok Klabava 2. Vodoměrná stanice Dvořákova, tok Holoubkovský potok 3. Vodoměrná stanice Strašice, tok Klabava 3. Srážkoměr Strašice 4. Vodoměrná stanice Hrádek (ČHMÚ), tok Klabava

19 LVS Rokycany vyhodnocení povodní stav [m] 0:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 0:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 0:00 datum [ ] Strašice [LVS]

20 LVS Rokycany vyhodnocení povodní stav [m] 0:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 0:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 0:00 datum [ ] Hrádek [ČHMÚ] Strašice [LVS]

21 LVS Rokycany vyhodnocení povodní stav [m] :00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 0:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 0:00 datum [ ] Klabava [LVS] Holoub.potok [LVS] Hrádek [ČHMÚ] Strašice [LVS]

22 Lokální výstražné systémy Zpráva o průzkumu LVS Svitavy Plocha povodí 15,1km 2 Průměrný sklon povodí 3,6% Sklon podél max. délky toku 0,978% Součinitel tvaru povodí 0,315

23 Lokální výstražné systémy Vyhodnocení povodní stav hladiny [m] srážky [mm] :00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 datum [ ] hladina klouzavá suma srážek za 60 min

24 Lokální výstražné systémy Zpráva o průzkumu nedostatky v instalaci Celkem 9 profilů provozováno bez vodočtů 3 profily mají instalovány vodočty kolmé na šikmém břehu 3 srážkoměry byly nefunkční

25 Lokální výstražné systémy Zpráva o průzkumu shrnutí Z celkového počtu 32 měrných bodů je 19 měrných bodů instalováno přímo v centru ohrožení LVS poskytují kvalitnější výstupy při instalaci do objektů ČHMÚ/Povodí LVS mají význam i pro velká povodí Dostačující aktualizace dat na serveru je 30 minut Provozovatelé jsou ochotni zpřístupnit data z LVS pro potřeby hlásné a předpovědní služby ČHMÚ Ve většině případů jsou LVS provozovány spolehlivě a v odpovídající kvalitě Provozovatelé hodnotí LVS kladně, zejména funkce alarmových SMS a webové aplikace

26 Měřící technika Měřící a záznamová jednotka Základní charakteristika Lokální záznam měřených dat, volitelný interval záznamu Programovatelné vstupy pro různé druhy sond (hladinové a teplotní sondy, srážkoměr) Integrovaný modem pro datový přenos Funkce SMS (alarmové, dotazové) Automatická diagnostika provozních funkcí Dlouhodobý provoz bez síťového napájení Provoz v extrémních klimatických podmínkách

27 Měřící technika manometrické sondy Výhody Spolehlivost,odolnost, dostačující přesnost Volitelné rozsahy měření Snadná instalace Nevýhody Posun nuly a změna strmosti Změna výrobcem uvedených charakteristik při nánosu nečistot na snímacím prvku Vlhkost v kompenzační kapiláře Nedostatečná kompenzace změny teploty

28 Měřící technika bublle hladinoměr Výhody Nastavení nuly před každým měřením Standardní princip měření Nevýhody Zanesení tlakové hadice nečistotami Obtížnější instalace

29 Měřící technika bublle hladinoměr

30 Měřící technika plovákové snímače Výhody Neprojevuje se posun nuly, změna strmosti Nereaguje na změnu teploty Nevýhody Nutná funkční měrná šachta a přívodní kanál Omezení mechanického pohybu plováku nebo protizávaží překážkou v šachtě Komplikovaná instalace

31 Měřící technika ultrazvuková sonda Výhody Bezkontaktní měření Jednoduchá instalace Nevýhody Ovlivnění měřené hladiny změnou teploty, větrem Ovlivnění měření - turbuletní hladina, pěna na hladině

32 Měřící technika ultrazvuková sonda Výhody Bezkontaktní měření Jednoduchá instalace Vysoká přesnost a spolehlivost Nevýhody Cena

33 Měřící technika Vigna di Valle 4/ /2009 Princip měření Překlopný člunek (12) Váhový srážkoměr (6) Ostatní (8) Záchytná plocha 200 cm 2, 214 cm cm cm cm 2 Guide to Mereorological Instruments and Method of Observation. Geneva WMO, 1996

34 Měřící technika váhový srážkoměr Výhody Celoroční provoz bez vyhřívání Nevýhody Ovlivnění vážícího systému větrem Nepřesné odfiltrování jevů ovlivňujících hmotnost vzorku cena

35 Měřící technika člunkový srážkoměr Výhody Rozlišení 0,1mm/0,2mm srážky Jednoduchá údržba Cena Dostačující přesnost měření srážky Nevýhody Ztráty výparem při měření pevných resp. smíšených

36 Měřící technika Vigna di Valle 4/ /2009 Instalace srážkoměru Vzdálenost překážek Ovlivnění zachycení srážky větrem Pozice záchytné plochy srážkoměru Chybná instalace (ovlivnění větrem) Chyba v zachycení srážky až 30% (Lapin Priadka, 1987)

37 Měřící technika měření srážek Počet plocha povodí [km 2 ] srážkoměrů (AUTOMATED LOCAL FLOOD WARNING SYSTEMS, Handbook, 02/1997, USA).

38 Měřící technika měření srážek Srážky Brno časový průběh srážek srážka [mm] :00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 [datum ]

39 Měřící technika pro LVS NE Meteorologický radar,ultrazvukové průtokoměry, horizontální ADCP, kamerové systémy, hlásiče hladin a srážek bez záznamu dat, kapacitní hladinoměry a srážkoměry, manometrické sondy bez kompenzace atmosferického tlaku vzduchu.

40 Měřící technika pro LVS NE/ANO Váhové srážkoměry, radarové sondy pro měření hladin, bublle hladinoměry, plovákové hladinoměry, radarové měření povrchových rychlostí vody ANO Měřící stanice se záznamem dat a datovým přenosem, funkce SMS, manometrický hladinoměr, ultrazvukový hladinoměr, člunkový srážkoměr nevyhřívaný 200cm 2 / 500cm 2, člunkový srážkoměr vyhřívaný 500cm 2, teplotní čidlo vzduchu

41 Základní nedostatky projekty z oblasti podpory 1.31 OPŽP 1 Skupina Neuvažuje se s měrnými body ČHMÚ a správců toků Není zpracována koncepce LVS Omezený přístup k informacím LVS Nevhodně zvolená měřící technika Chybné instalace Nefunkční měřící systémy 2 Skupina Složité měřící systémy Vysoké provozní náklady

42 Zásady budování a provozu LVS Určení stávajících měrných bodů ČHMÚ a správců toků v zájmové lokalitě Zpracování koncepce lokálního výstražného systému Výběr měrných bodů pro instalaci měřící techniky Měřící technika (zadávací dokumentace LVS) Instalace měřící techniky Nastavení měřící techniky, přístup k informacím z měrných bodů Zabezpečení funkční způsobilosti měřících systémů

43 DĚKUJI ZA POZORNOST
