1 APLIKACE PŘÍKLADY APLIKACÍ PEVNÁ PALIVA 4 SOLÁRNÍ SYSTÉMY 6 TEPELNÁ ČERPADLA 8 PLYN 20 KLIMATIZACE 22 Symbol znázorňuje produkt nabízející komfort v aplikacích. Symbol znázorňuje produkt nabízející vysoký standard a bezpečí pro uživatele. Symbol znázorňuje produkt nabízející úspory energie. Znázorněné příklady aplikací jsou jen schématické návrhy. Je nezbytné brát v úvahu lokálně platné předpisy. Copyright. Právo změny vyhrazeno. 3

Symbol znázorňuje produkt nabízející vysoký standard a bezpečí pro uživatele.

2 Plnicí jednotka řada LTC00 PEVNÁ PALIVA Plnicí ventil řada VTC300, VTC500 DŘEVO V moderních dřevem vytápěných aplikacích zpravidla kotel nabíjí jednu nebo i dvě akumulační nádrže. Kotel by v průběhu topné sezony měl být denně v provozu, tak je systém doplněn o topnou spirálu. Výzva spočívá ve spojení a regulaci více zdrojů tepla a jejich následného ekonomického využití. Efektivní spalovací proces probíhá v moderních kotlích na dřevo za vysoké teploty. Proto ani teplota vratné vody do kotle nesmí být příliš nízká. Kotel nabíjí akumulační nádrž, a proto spalovací proces musí proběhnout bez přerušení. Tímto dosáhneme maximálně efektivního spalování, redukujeme dehtování a zvýšenou tvorbu sazí. PELETY Pelety jsou považovány za nejatraktivnější dostupné biopalivo. Peletové kotle běží v automatickém režimu, výkon je regulován množstvím pelet ve spalovacím prostoru, nebo přívodem vzduchu. Režim je řízen podobně jako u kotlů na plyn. Většina kotlů na pelety je připojena a nabíjí akumulační nádobu, tím je efektivita tohoto zdroje ještě zvýšena. Moderní kotle na pelety mají vyšší účinnost než kotle na topný olej s dodatečně přidanými hořáky na pelety. Směšovací ventil BIV řada VRB40 Servopohon řada ARA600 Termostatický Směšovací ventil řada VTA320 Bezpečnostní ventil řada VSA Napouštěcí ventil řada VFA Regulátor řada 90C 4 Copyright. Právo změny vyhrazeno..

Efektivní spalovací proces probíhá v moderních kotlích na dřevo za vysoké teploty. Proto ani teplota vratné vody do kotle nesmí být příliš nízká.

3 PŘÍKLAD APLIKACE: KOMBINOVANÝ AKUMULAČNÍ SYSTÉM Celková účinnost systému vytápění s kotlem na dřevo přímo závisí na dobře fungujícím systému akumulace, který je nabíjen z procesu spalování při vysoké teplotě. Záložním zdrojem tepla je topná spirála. APLIKACE PŘÍKLAD APLIKACE: JEDNODUCHÝ AKUMULAČNÍ SYSTÉM PRO KOTEL NEBO KAMNA Systém do výkonu 30 kw. Copyright. Právo změny vyhrazeno. 5

při vysoké teplotě. Záložním zdrojem tepla je topná spirála.

4 Směšovací ventil řada VRG30 Servopohon řada ARA600 Termostatický směšovací ventil řada VTA320 SOLÁRNÍ VYTÁPĚNÍ Systémy solárního ohřevu TUV i vytápění jsou nejrychleji se vyvíjející systémy pro moderní vytápění. S připojením na akumulační zásobník je solární vytápění efektivní i s několika hodinami slunečního svitu. Systém je kombinován s dalšími zdroji tepla, jako jsou kotle na dřevo, pelety, které jsou, stejně tak jako solární systém, připojeny do jednoho akumulačního zásobníku. Systém solárního ohřevu nebo vytápění je velmi levý zdroj tepla s minimálním negativním vlivem na životní prostředí. Výzvou je spojení a regulace více různorodých zdrojů tepla s možností maximálně využít levnou a pro životní prostředí méně škodlivou solární energií. Směšovací ventil BIV řada VRB40 Plnicí ventil řada VTC300, VTC500 Bezpečnostní ventil řada VSA Napouštěcí ventil řada VFA Plnicí ventil řada VTC300 Termostatický směšovací ventil řada VTA320 6 Copyright. Právo změny vyhrazeno..

Systém je kombinován s dalšími zdroji tepla, jako jsou kotle na dřevo, pelety, které jsou, stejně tak jako solární systém, připojeny do jednoho akumulačního zásobníku.

5 PŘÍKLAD APLIKACE: SOLÁRNÍ SYSTÉM SE DVĚMI AKUMULAČNÍMI NÁDRŽEMI Solární systém se dvěmi akumulačními nádržemi. Solární ohřev i vytápění je skutečně levný zdroj energie. K ještě větší efektivitě musí být energie akumulována a systém podpořen dalším zdrojem tepla. V tomto systému se dvěma akumulačními tanky je solární energie využita a regulována optimálně. APLIKACE PŘÍKLAD APLIKACE: SOLÁRNÍ OHŘEV TUV Voda je ohřívána v kolektoru. V případě potřeby je voda rozdělena termostatickým směšovacím ventilem a ohřátá záložním zdrojem tepla. Před vstupem do systému je pro ochranu před opařením instalován termostatický směšovací ventil. Copyright. Právo změny vyhrazeno. 7

V tomto systému se dvěma akumulačními tanky je solární energie využita a regulována optimálně.

6 Směšovací ventil BIV řada VRB40 Ekvitermní regulátor řada 90C TEPELNÉ ČERPADLO Nespornou výhodou tepelných čerpadel je jejich topný faktor, který vyjadřuje několikanásobně vyšší efektivitu v porovnání s elektrickým přímotopem. Spolu s dalším zdrojem tepla v aplikaci vytápění má tepelné čerpadlo bezesporu velice vysoký potenciál. Další možností je podpora už stávajícího systému vytápění a tím značné snížení nákladů na vytápění. Termostatický směšovací ventil řada VTA320 Přepínací ventil řada VZA, VZB Bezpečnostní ventil řada VSA Napouštěcí ventil řada VFA 8 Copyright. Právo změny vyhrazeno..

Spolu s dalším zdrojem tepla v aplikaci vytápění má tepelné čerpadlo bezesporu velice vysoký potenciál.

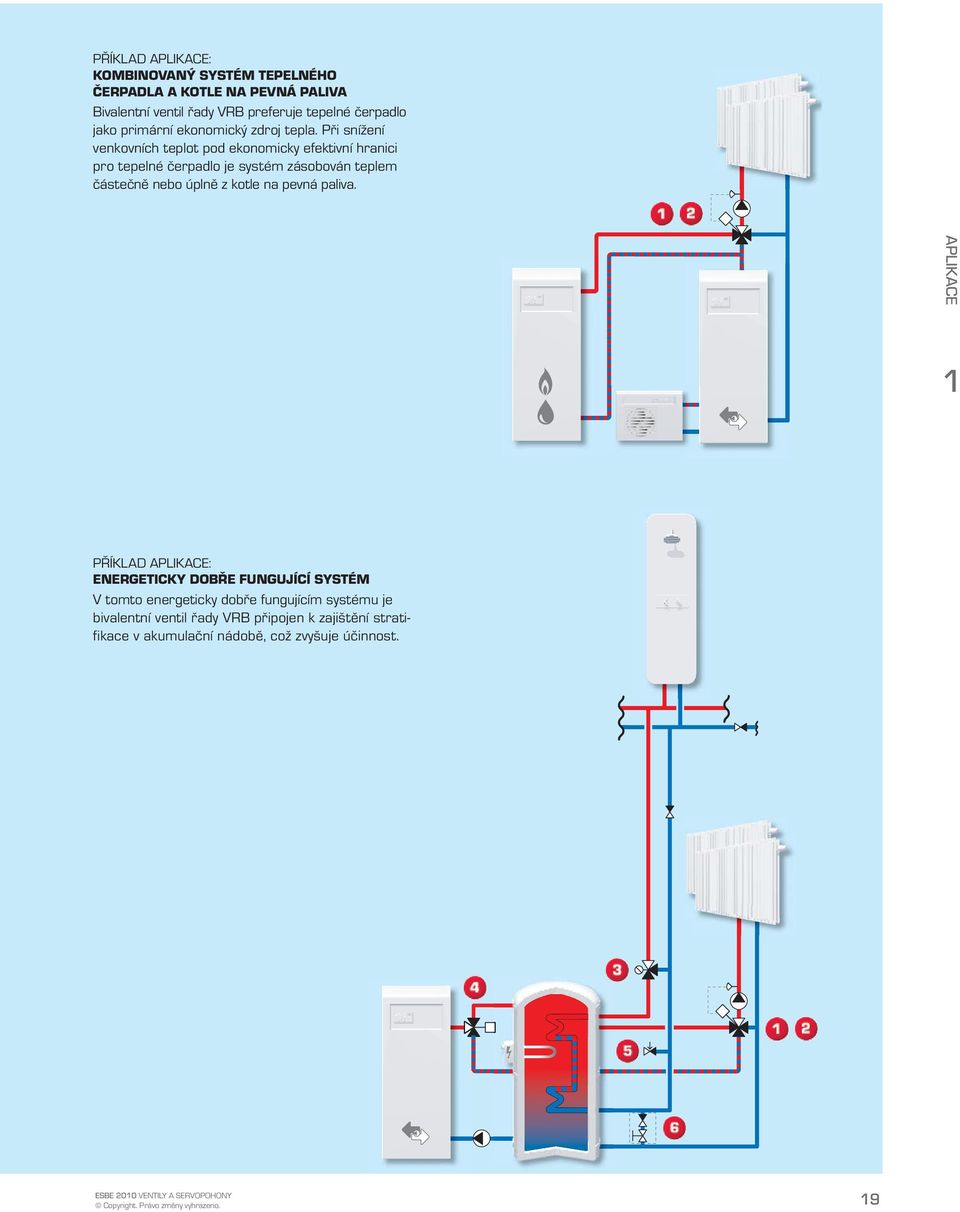

7 PŘÍKLAD APLIKACE: KOMBINOVANÝ SYSTÉM TEPELNÉHO ČERPADLA A KOTLE NA PEVNÁ PALIVA Bivalentní ventil řady VRB preferuje tepelné čerpadlo jako primární ekonomický zdroj tepla. Při snížení venkovních teplot pod ekonomicky efektivní hranici pro tepelné čerpadlo je systém zásobován teplem částečně nebo úplně z kotle na pevná paliva. APLIKACE PŘÍKLAD APLIKACE: ENERGETICKY DOBŘE FUNGUJÍCÍ SYSTÉM V tomto energeticky dobře fungujícím systému je bivalentní ventil řady VRB připojen k zajištění stratifikace v akumulační nádobě, což zvyšuje účinnost. Copyright. Právo změny vyhrazeno. 9

Při snížení venkovních teplot pod ekonomicky efektivní hranici pro tepelné čerpadlo je systém zásobován teplem částečně nebo úplně z kotle na

8 Směšovací ventil řada VRG30 Servopohon řada ARA600 Termostatický směšovací ventil řada VTA320 VYTÁPĚNÍ PLYNEM Moderní plynové kotle mají vysokou účinnost a nespornou výhodou je snadná regulace bez nutnosti použití akumulační nádoby. Aplikace je vhodná do míst s omezeným prostorem. Přesná a ekonomická regulace je zajištěna v případě použití bivalentního ventilu řady VRB. Směšovací ventil BIV řada VRB40 Regulátor řada 90C Bezpečnostní ventil řada VSA Napouštěcí ventil řada VFA 20 Copyright. Právo změny vyhrazeno..

Aplikace je vhodná do míst s omezeným prostorem.

9 PŘÍKLAD APLIKACE: RADIÁTOROVÝ OKRUH REGULOVANÝ POMOCÍ SMĚŠOVACÍHO VENTILU A NEZÁVISLÝ OKRUH PODLAHOVÉHO VYTÁPĚNÍ 3-cestný ventil řady VRG směšuje topnou vodu pro radiátorový okruh a nezávislý okruh podlahového topení s konstantní teplotou. Podlahové vytápění může být v provozu i v případě, že radiátorový okruh je odstaven. Separace umožní zvýšení komfortu v koupelně i během letních měsíců. APLIKACE PŘÍKLAD APLIKACE: APLIKACE TUV RADIÁTOROVÉHO OKRUHU A OKRUHU PODLAHOVÉHO VYTÁPĚNÍ Aplikace pro ohřev TUV, radiátorový systém a okruh podlahového vytápění. V tomto energeticky dobře fungujícím systému je bivalentní ventil řady VRB připojen k zajištění stratifikace v akumulační nádobě, což zvyšuje účinnost. Copyright. Právo změny vyhrazeno. 2

Separace umožní zvýšení komfortu v koupelně i během letních měsíců.

10 SYSTÉM TEPLOVODNÍ KLIMATIZAČNÍ JEDNOTKY Součástí systémů klimatizace je teplovodní výměník zvyšující účinnost díky zpětnému získávání tepla. K dosažení požadované komfortní teploty dodávaného vzduchu je nutný ohřívač nebo chladič. V teplovodním výměníku je rozdíl vstupních a výstupních teplot vysoký převážně z několika důvodů. Objem kapaliny ve výměníku je malý a vzduch je rychlejší médium než voda. Díky nízkému rozdílu teplot a malému proudění vyžaduje systém vysoký stupeň regulační přesnosti. V energeticky úsporných aplikacích je ventilace regulována, což vyžaduje přesně vyladěný systém. V prostorách s velkým množstvím lidí je vyžadována výkonná ventilace, zatímco aktuální požadavky na teplotu zde se různí dle okolností a musí být regulovány samostatně. Teplovodní systémy klimatizací pro topení i chlazení mají velmi vysoké nároky na těsnost v okruhu a nízký stupeň netěsnosti zvyšuje úspory energií také při chlazení. Směšovací ventil řada VRG30 Servopohon řada ARA Copyright. Právo změny vyhrazeno..

Objem kapaliny ve výměníku je malý a vzduch je rychlejší médium než voda. Díky nízkému rozdílu teplot a malému proudění vyžaduje systém vysoký stupeň regulační přesnosti.

11 PŘÍKLAD APLIKACE: ČERPADLOVÝ OKRUH S OBTOKEM A DVOUSTUPŇOVÁ REGULACE NA VRATNÉ VĚTVI Tento typ zapojení poskytuje sekundárnímu okruhu konstantní proudění. Použití 3-cestného ventilu zjednodušuje zapojení v porovnání s 2-cestným ventilem a obtokem tvaru T. S regulací na vratné větvi jsou komponenty exponované jako nízkoteplotní. APLIKACE Primární proměnná topná větev Sekundární konstantní topná větev PŘÍKLAD APLIKACE: CHLADÍCÍ OKRUH S 3-CESTNOU REGULACÍ A CIRKULACÍ Tento typ zapojení poskytuje sekundárnímu okruhu konstantní proudění. Použití 3-cestného ventilu poskytuje lepší regulaci proudění S regulací na vratné větvi jsou komponenty exponované na vyšší teplotu a snižuje se tímto riziko kondenzace. Primární proměnná topná větev Sekundární konstantní topná větev Copyright. Právo změny vyhrazeno. 23

APLIKACE Primární proměnná topná větev Sekundární konstantní topná větev PŘÍKLAD APLIKACE: CHLADÍCÍ OKRUH S 3-CESTNOU REGULACÍ A CIRKULACÍ Tento typ zapojení poskytuje sekundárnímu okruhu konstantní
