ATELIER PŘÍPEŘ D.1.4. TECHNIKA PROSTŘEDÍ STAVEB. RODINNÝ DŮM na p.p.č. 379/3, k.ú. Kvítkov u Modlan. Název akce : Číslo zakázky : 105/2015

Transkript

1 ATELIER PŘÍPEŘ Drážďanská 23 - Děčín Název akce : RODINNÝ DŮM na p.p.č. 379/3, k.ú. Kvítkov u Modlan Číslo zakázky : 105/2015 Stavebník : František Vorel Drahkov č.p.27, Modlany Místo : Kvítkov u Modlan Část : D.1.4. TECHNIKA PROSTŘEDÍ STAVEB V Y T Á P Ě N Í Vypracoval : Děčín 07/2015 Ing.Josef Duben

2 TECHNICKÁ ZPRÁVA Předmět řešení Navrhnout a nadimenzovat teplovodní vytápění výše uvedeného rodinného domu se zdrojem na spalování kusového dřeva. Výchozí podklady a) stavební výkresy b) požadavky objednatele formulované při zadání Výchozí technické údaje Tepelné ztráty (tepelný výkon) objektu vypočtené podlahových smyček - PC v progr. fy Protech,s.r.o. Nový Bor. dle ČSN EN Návrh t e = -15 C t ib = 21,7 C n 50 = 2,5 systém rozměrů: E - vnější podl. č.m. účel t i V me A pe V mi A pi Vm Tm HLm C m 3 m 2 m 3 m 2 W W W ob. pokoj+kk ,8 34,6 87,4 31, zádveří 18 20,0 6,6 14,8 5, pokoj 22 46,1 15,2 32,1 11, koupelna 24 32,2 10,6 24,1 8, chodba 20 35,0 11,6 29,2 10, pokoj 22 49,0 16,2 34,9 12, pokoj 22 49,8 16,4 39,8 14, WC 20 5,4 1,8 4,5 1, RD celkem 342,3 113,0 266,8 96, Vm - návrhová tepelná ztráta místnosti větráním HLm - celkový návrhový tepelný výkon místnosti Tm = návrhová tepelná ztráta místnosti prostupem tepla Potřeba energie na vytápění Tepelná ztráta Q = W Výpočtová venkovní teplota t e = -15 C Palivo počet dnů E v E v B v kwh GJ kg kwh GJ , , ,6 43,7 E v - potřeba energie B v - potřeba paliva a energie na vstupu Dřevo 30% vlhkost

3 Popis řešení vytápění Systém vytápění je navržen jako teplovodní nízkoteplotní - vstupní výpočtová teplota do rozdělovače podlah. vytápění 44 C. Zdroj tepla Hlavním zdrojem tepla bude krbová vložka s teplovodním výměníkem dle výběru investora. Součástí dodávky výměníku bude oběhové čerpadlo, připojovací a zabezpečovací prvky. Odkouření krbové vložky je napojeno do komína Schiedel, přívod spal. vzduchu je zajištěn tepelně izolovanou šachtou ( součást komína Schiedel ), pomocí adaptéru LAS...dle tech. požadavků výrobce krb. vložky. Pro akumulaci topné vody je uvažován akumulační zásobník objemu l s vestavěnou el. topnicí 6kW (doplňkový zdroj tepla) s napojením na okruh výměníku. krbové vložky. Součástí vybavení zdroje tepla bude tlaková expanzní nádoba objemu 50 l ( dle velikosti aku. zásobníku) a zabezpečovací prvky. Pro ohřev TV je uvažován nepřímotopný zásobníkový ohřívač TV objemu 200 l s vestavěným výměníkem pro připojení top. okruhu z teplovodního výměníku krb. vložky a s vestavěnou el.topnicí. Od akumulační nádrže bude veden regulovaný směšovaný topný okruh s oběhovým čerpadlem k rozdělovači podlahového vytápění....schema zapojení zdroje - viz výkres a návod k obsluze krbové vložky Přívod k rozdělovači je uvažován z trubek měděných (SF-Cu - fosforem dezoxydovaná měď). V nejnižších místech rozvodu budou osazeny vypouštěcí kohouty. Odvzdušnění je provedeno v nejvyšších místech rozvodu přes rozdělovač podlahového vytápění a otopné těleso. Podlahový systém Podlahové smyčky jsou uvažovány z PE-X trubek rozměrů 16 x 2 mm Pokládka topných smyček bude provedena do systémových izolačních desek s objemovou hustotou 30 kg/m³. Pokud bude použita dodatečná polystyrénová izolace, tak o minimální objemové hustotě 30 kg/m³. Pokládací data jednotlivých okruhů jsou uvedena v příloze a na výkresech. Všechny trubky prostupující přes dilatační dělení musí být opatřeny chráničkou v délce cca 500 mm. Stejným způsobem je potřeba opatřit i trubky na vstupu a výstupu z rozdělovače do podlahy. Dělení na jednotlivé topné smyčky bude zajištěno typovou sestavou rozdělovač sběrač, osazenou průtokoměry, regulačními a uzavíracími prvky a armaturami umožňujícími odvzdušnění, vypouštění a napouštění systému. Sestava bude osazena do instalační skříně, která může být podomítková nebo předstěnová. V případě varianty skříně podomítkové by měla být skříň osazena v odpovídající výšce. (spodní hrana cca 250 mm nad čistou podlahou)

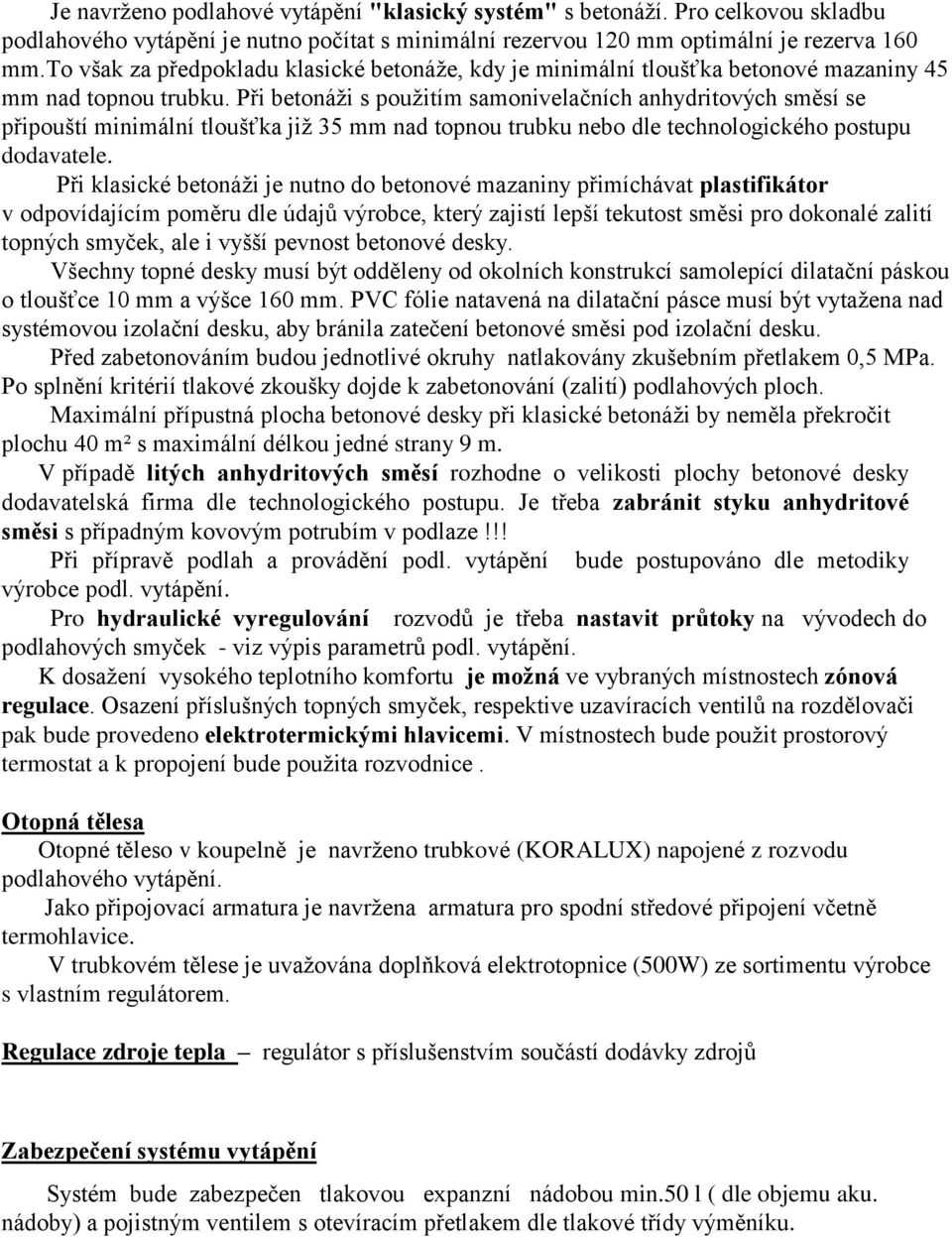

4 Je navrženo podlahové vytápění "klasický systém" s betonáží. Pro celkovou skladbu podlahového vytápění je nutno počítat s minimální rezervou 120 mm optimální je rezerva 160 mm.to však za předpokladu klasické betonáže, kdy je minimální tloušťka betonové mazaniny 45 mm nad topnou trubku. Při betonáži s použitím samonivelačních anhydritových směsí se připouští minimální tloušťka již 35 mm nad topnou trubku nebo dle technologického postupu dodavatele. Při klasické betonáži je nutno do betonové mazaniny přimíchávat plastifikátor v odpovídajícím poměru dle údajů výrobce, který zajistí lepší tekutost směsi pro dokonalé zalití topných smyček, ale i vyšší pevnost betonové desky. Všechny topné desky musí být odděleny od okolních konstrukcí samolepící dilatační páskou o tloušťce 10 mm a výšce 160 mm. PVC fólie natavená na dilatační pásce musí být vytažena nad systémovou izolační desku, aby bránila zatečení betonové směsi pod izolační desku. Před zabetonováním budou jednotlivé okruhy natlakovány zkušebním přetlakem 0,5 MPa. Po splnění kritérií tlakové zkoušky dojde k zabetonování (zalití) podlahových ploch. Maximální přípustná plocha betonové desky při klasické betonáži by neměla překročit plochu 40 m² s maximální délkou jedné strany 9 m. V případě litých anhydritových směsí rozhodne o velikosti plochy betonové desky dodavatelská firma dle technologického postupu. Je třeba zabránit styku anhydritové směsi s případným kovovým potrubím v podlaze!!! Při přípravě podlah a provádění podl. vytápění bude postupováno dle metodiky výrobce podl. vytápění. Pro hydraulické vyregulování rozvodů je třeba nastavit průtoky na vývodech do podlahových smyček - viz výpis parametrů podl. vytápění. K dosažení vysokého teplotního komfortu je možná ve vybraných místnostech zónová regulace. Osazení příslušných topných smyček, respektive uzavíracích ventilů na rozdělovači pak bude provedeno elektrotermickými hlavicemi. V místnostech bude použit prostorový termostat a k propojení bude použita rozvodnice. Otopná tělesa Otopné těleso v koupelně je navrženo trubkové (KORALUX) napojené z rozvodu podlahového vytápění. Jako připojovací armatura je navržena armatura pro spodní středové připojení včetně termohlavice. V trubkovém tělese je uvažována doplňková elektrotopnice (500W) ze sortimentu výrobce s vlastním regulátorem. Regulace zdroje tepla regulátor s příslušenstvím součástí dodávky zdrojů Zabezpečení systému vytápění Systém bude zabezpečen tlakovou expanzní nádobou min.50 l ( dle objemu aku. nádoby) a pojistným ventilem s otevíracím přetlakem dle tlakové třídy výměníku.

5 VÝPIS HLAVNÍHO ZAŘÍZENÍ a materiálu Krbová vložka s teplovodním výměníkem včetně připojovacích a zabezpečovacích prvků a regulátoru... dle výběru investora Akumulační zásobník topné vody objemu l s vestavěnou el. topnicí 6kW se vstupem pro okruh výměníku Tlaková expanzní nádoba objemu 50 l včetně pojist. ventilu (dle objemu aku.nádoby) Nepřímotopný zásobníkový ohřívač TV objemu 200 l s vestavěným výměníkem pro připojení top. okruhu teplovod. výměníku a s vestavěnou el.topnicí...1 soubor Regulační směšovací uzel včetně oběhového čerpadla a měřicích prvků Propojovací potrubí včetně tvarovek, uzavíracích a vypouštěcích armatur...dle montáže - parametry podl. vytápění.viz příloha Větrání Bezokenní místnosti, koupelna, WC budou větrány nuceně podtlakově...množství větracího vzduchu... min. 90 m 3.hod -1 / koupelnu min. 50 m 3.hod -1 / WC min. 30 m 3.hod -1 / komora Prostory budou větrány potrubním ventilátorem TD 500/150, vzduchového výkonu 200 m 3 /hod (150 Pa), s výtlakem potrubím nad střechu. Sací potrubí od ventilátoru budou zaústěna do jednotlivých větraných místností regulovatelnými talířovými ventily Ø mm viz výkres. Hlavní potrubí jsou uvažována ocelová SPIRO, odbočky flexibilní. Potrubí bude vyspádováno a odvodněno. Doplňování odvedeného vzduchu bude probíhat infiltrací netěsnými dveřmi z okolních prostor. Větrání bude ovládáno lokálně spínači + doběh.
