1 STIGA TITAN 125 B TITAN COMBI BRUKSANVISNING KÄYTTÖOHJEET BRUGSANVISNING BRUKSANVISNING GEBRAUCHSANWEISUNG INSTRUCTIONS FOR USE MODE D EMPLOI GEBRUIKSAANWIJZING ISTRUZIONI PER L USO INSTRUCCIONES DE USO INSTRUÇõES DE UTILIZAÇÃO INSTRUKCJA OBS UGI»HC P K»fl œoà «Œ EÀfl NÁVOD K POU ITÍ HASZNÁLATI UTASÍTÁS NAVODILA ZA UPORABO SV...4 FI...8 DA..12 NO.16 DE...20 EN...24 FR...28 NL...32 IT...36 ES...40 PT...44 PL...48 RU...52 CS...56 HU..60 SL

2 1 2 OK 3 R1 L1 4 1/3 5 6 A 2

3 7 8 C 9 10 P x 45 Nm 11 B A B B D C D C 3

4 CS ČEŠTINA 1 OBECNĚ Tento symbol znamená POZOR. Nedodržení pokynů může vést k vážnému zranění osob nebo k poškození majetku. Musíte si pozorně přečíst tento návod k použití a bezpečnostní pokyny pro práci se strojem. 1.1 Symboly Na stroji jsou umístěny následující symboly. Informují vás, kdy je při jeho používání třeba dbát zvýšené opatrnosti. Symboly mají následující význam: Před použitím zařízení si přečtěte návod k obsluze a bezpečnostní pokyny. Je-li zařízení v chodu, nevkládejte pod jeho kryt ruce ani nohy. Dávejte pozor na odhozené předměty. Okolostojící osoby musí být v bezpečné vzdálenosti. Než začnete zařízení opravovat, vyjměte klíček ze zapalování. Platí pro sekací hlavu s hydraulickým ovládáním. Před vyklopením sekací hlavy do čisticí nebo servisní polohy vždy odpojte hydraulické hadice ze zdířky PTO. Hrozí velmi nebezpečné vystříknutí oleje. 1.2 Značení Obrázky Obrázky v této příručce jsou značeny čísly 1, 2, 3 atd. Součásti znázorněné na obrázcích jsou značeny písmeny A, B, C atd. Odkaz na součást E na obrázku 5 je uveden jako 5:E Nadpisy Nadpisy v tomto návodu k použití jsou číslovány podle následujícího příkladu: je dílčí nadpis pod 2.3 a je uveden pod tímto nadpisem. Při odkazování na nadpisy se normálně uvádí pouze číslo nadpisu, např. Viz POPIS 2.1 Obecne Sekací plošina je pohánena remenem a je urcena k použití na strojích Stiga Titan 20 B a 16 B. 2.2 Ovládací prvky a funkce Nastavení výšky secení Výšku secení lze nastavit mezi 35 až 100 mm. Nastavení lze plynule menit pomocí spínace na stroji Mulcování/zadní vyhazování Sekací hlava muže sekat trávu dvema zpusoby: Mulcovat posekaná tráva se rozptýlí do trávníku. Vyhazovat za plošinu Západka. Zdviženou sekací hlavu lze zajistit v čisticí nebo servisní poloze. K zajištění slouží západka Náklon Sekací hlavu lze nastavit do různých úhlů, které umožňují různé charakteristiky sečení. Viz Montáž do nástrojového zvedáku Sekací hlava je k vahadlu nástrojového zvedáku upevněna dvěma otvory v zadní části. Je zavěšena na pojistném kolíku v každém zvedacím prvku Umístění Níže jsou popsány různé pozice sekací hlavy: Výkyvná poloha: Sekací hlava spočívá vlastní vahou na zemi a během provozu kopíruje její povrch. Přepravní poloha: Sekací hlava je zdvižená a nedotýká se země. Slouží k přepravě z místa a na místo sečení. Čisticí poloha: Sekací hlava je zajištěna v šikmé zdvižené poloze. Slouží k čištění. Servisní poloha: Sekací hlava je zajištěna v kolmé poloze. Slouží k prohlídce a k opravě. 56

5 ČEŠTINA CS 3 MONTÁŽ 3.1 Mechanické upevnění Viz také návod k použití stroje. 1. Spus te nástrojový zvedák a strojem pomalu přijeďte k sekací hlavě. Správné připojení kontrolujte mřížkovým průhledem v podlaze stroje. 2. Jakmile čepy nástrojového zvedáku zapadají do otvorů sekací hlavy, zdvihněte jej do transportní polohy. 3. Spus te nástrojový zvedák, aby se sekací hlava dotkla země, avšak čepy stále zůstaly zasunuté v otvorech. 4. Vysuňte nástrojový zvedák, aby sekací hlava zůstala těsně nad zemí. 5. Viz obr. 1. Zasuňte pojistné kolíky. Zde je zobrazena montáž levého pojistného kolíku. Pravý pojistný kolík se montuje stejně, pouze v zrcadlovém zobrazení. Pojistné kolíky zasouvejte z vnější strany. Pojistný čep zatlačte dolů přes vahadlo. 6. Kabel elektrického nastavení výšky secení zapojte do pravé prední zdírky stroje. Viz obr Instalace řemene Před instalací řemenu musí být sekací hlava zavěšena na stroji. 1. Nastavte sekací hlavu do přepravní polohy. Viz návod k použití stroje. 2. Nastavte maximální výšku sečení. Viz návod k použití stroje. 3. V otočném bodě řemenice stroje nasaďte řemen. 4. Řemen napněte napínákem. Viz obr Rychlost spouštění Nastavte rychlost spouštění sekací hlavy z přepravní do pracovní polohy. Viz návod k použití stroje. 3.4 Tlak v pneumatikách Nahustěte pneumatiky podle návodu k použití stroje. 4 DEMONTÁŽ Pri demontáži sekací hlavy postupujte podle výše uvedených kroku v opacném poradí. 5 POUŽITÍ STROJE Zkontrolujte, zda tráva, která se má sekat, neobsahuje žádné cizorodé předměty, např. kameny atd. 5.1 Výška sekání Nejlepších výsledků se dosáhne tehdy, když se seká horní třetina trávy, tzn. 2/3 trávy zůstanou na místě. Viz obr. 4. Pokud je tráva dlouhá a je ji třeba podstatně zkrátit, sekejte dvakrát s různými výškami sekání. Pokud je povrch trávníku nerovný, nepoužívejte nejnižší výšky sekání. To by mohlo vést k riziku poškození nožů o povrch a odstranění vrchní půdní vrstvy trávníku. 5.2 Náklon Aby sekací hlava optimálně sekala, je třeba nastavit správný náklon. Zadní část sekací hlavy lze nastavit tak, aby byla hlava nakloněna dopředu více než při základním nastavení. Tento náklon ovlivní výsledky sekání Základní nastavení Sekací hlava je v základním nastavení tehdy, když je zadní okraj 5 mm nad předním okrajem. To znamená, že sekací hlava je nakloněna dopředu. Při dodání má sekací hlava základní nastavení. Když je sekací hlava v základním nastavení, dosahuje se nejlepšího mulčovacího efektu a useknutá tráva se dobře rozptyluje. Pro normální trávu se doporučuje základní nastavení Vetší sklon Když je sekací hlava naklonena dopredu, snižuje se mulcovací efekt, zatímco se useknutá tráva lépe rozptyluje a zároven se zvyšuje kapacita secení. Naklonení dopredu se doporucuje pro silnejší trávu. Chcete-li sekací hlavu naklonit více dopredu, zdvihnete její zadní stranu a do spodních otvoru zasunte pojistné kolíky (5:A). 5.3 Mulcování/zadní vyhazování Sekací hlava muže sekat trávu dvema zpusoby: Mulcovat posekaná tráva se rozptýlí do trávníku. Vyhazovat za plošinu. Plošina je pri dodání nastavena na mulcování. Chcete-li vyhazovat trávu za plošinu, musí se odstranit kolík na obr. 6. Chcete-li odstranit/nainstalovat kolík, uvedte plošinu do cisticí nebo servisní polohy (viz 6.2/ 6.3). 57

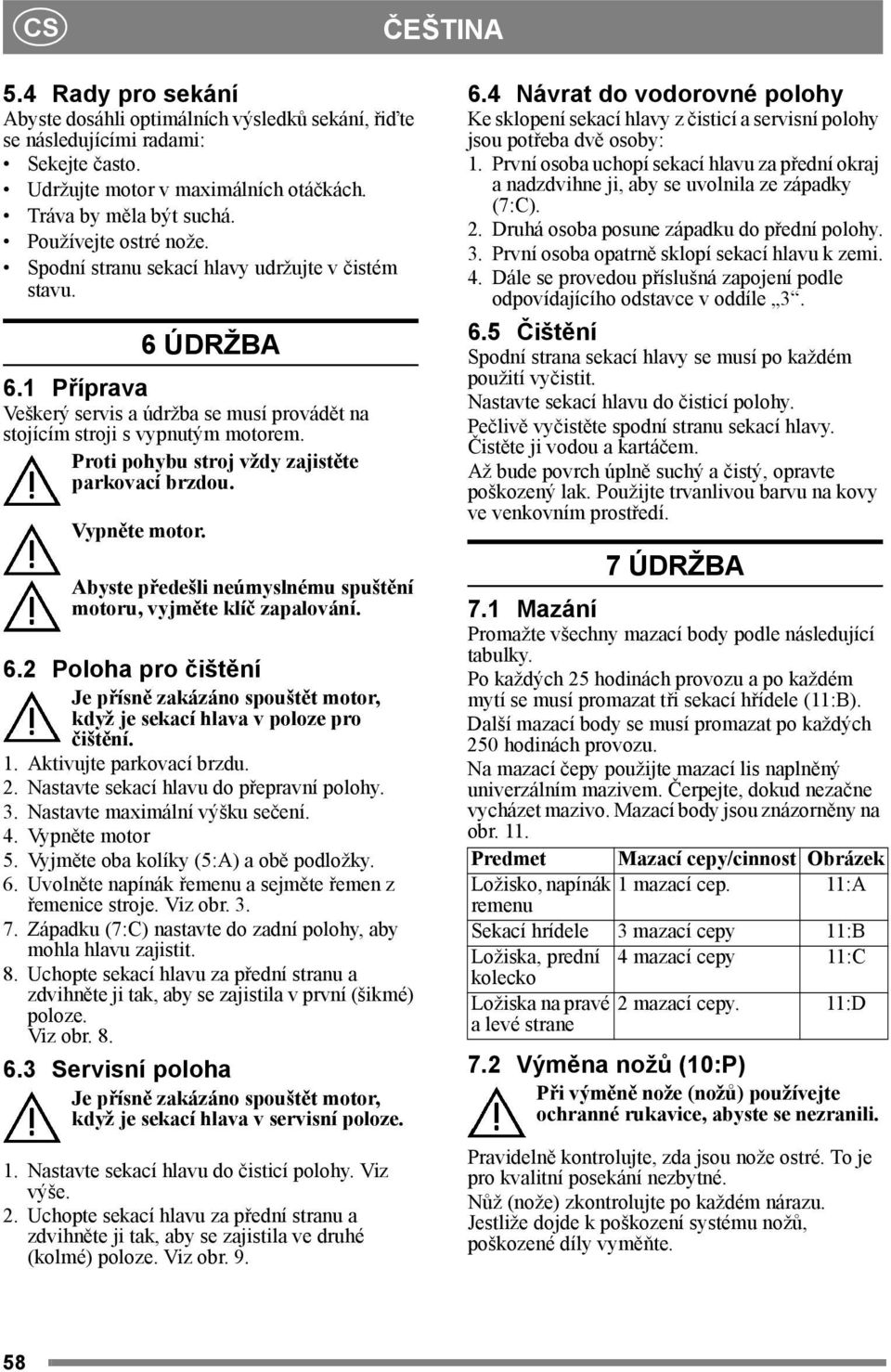

6 CS ČEŠTINA 5.4 Rady pro sekání Abyste dosáhli optimálních výsledků sekání, řiďte se následujícími radami: Sekejte často. Udržujte motor v maximálních otáčkách. Tráva by měla být suchá. Používejte ostré nože. Spodní stranu sekací hlavy udržujte v čistém stavu. 6 ÚDRŽBA 6.1 Příprava Veškerý servis a údržba se musí provádět na stojícím stroji s vypnutým motorem. Proti pohybu stroj vždy zajistěte parkovací brzdou. Vypněte motor. Abyste předešli neúmyslnému spuštění motoru, vyjměte klíč zapalování. 6.2 Poloha pro čištění Je přísně zakázáno spouštět motor, když je sekací hlava v poloze pro čištění. 1. Aktivujte parkovací brzdu. 2. Nastavte sekací hlavu do přepravní polohy. 3. Nastavte maximální výšku sečení. 4. Vypněte motor 5. Vyjměte oba kolíky (5:A) a obě podložky. 6. Uvolněte napínák řemenu a sejměte řemen z řemenice stroje. Viz obr Západku (7:C) nastavte do zadní polohy, aby mohla hlavu zajistit. 8. Uchopte sekací hlavu za přední stranu a zdvihněte ji tak, aby se zajistila v první (šikmé) poloze. Viz obr Servisní poloha Je přísně zakázáno spouštět motor, když je sekací hlava v servisní poloze. 1. Nastavte sekací hlavu do čisticí polohy. Viz výše. 2. Uchopte sekací hlavu za přední stranu a zdvihněte ji tak, aby se zajistila ve druhé (kolmé) poloze. Viz obr Návrat do vodorovné polohy Ke sklopení sekací hlavy z čisticí a servisní polohy jsou potřeba dvě osoby: 1. První osoba uchopí sekací hlavu za přední okraj a nadzdvihne ji, aby se uvolnila ze západky (7:C). 2. Druhá osoba posune západku do přední polohy. 3. První osoba opatrně sklopí sekací hlavu k zemi. 4. Dále se provedou příslušná zapojení podle odpovídajícího odstavce v oddíle Čištění Spodní strana sekací hlavy se musí po každém použití vyčistit. Nastavte sekací hlavu do čisticí polohy. Pečlivě vyčistěte spodní stranu sekací hlavy. Čistěte ji vodou a kartáčem. Až bude povrch úplně suchý a čistý, opravte poškozený lak. Použijte trvanlivou barvu na kovy ve venkovním prostředí. 7 ÚDRŽBA 7.1 Mazání Promažte všechny mazací body podle následující tabulky. Po každých 25 hodinách provozu a po každém mytí se musí promazat tři sekací hřídele (11:B). Další mazací body se musí promazat po každých 250 hodinách provozu. Na mazací čepy použijte mazací lis naplněný univerzálním mazivem. Čerpejte, dokud nezačne vycházet mazivo. Mazací body jsou znázorněny na obr. 11. Predmet Mazací cepy/cinnost Obrázek Ložisko, napínák 1 mazací cep. 11:A remenu Sekací hrídele 3 mazací cepy 11:B Ložiska, prední 4 mazací cepy 11:C kolecko Ložiska na pravé 2 mazací cepy. 11:D a levé strane 7.2 Výměna nožů (10:P) Při výměně nože (nožů) používejte ochranné rukavice, abyste se nezranili. Pravidelně kontrolujte, zda jsou nože ostré. To je pro kvalitní posekání nezbytné. Nůž (nože) zkontrolujte po každém nárazu. Jestliže dojde k poškození systému nožů, poškozené díly vyměňte. 58

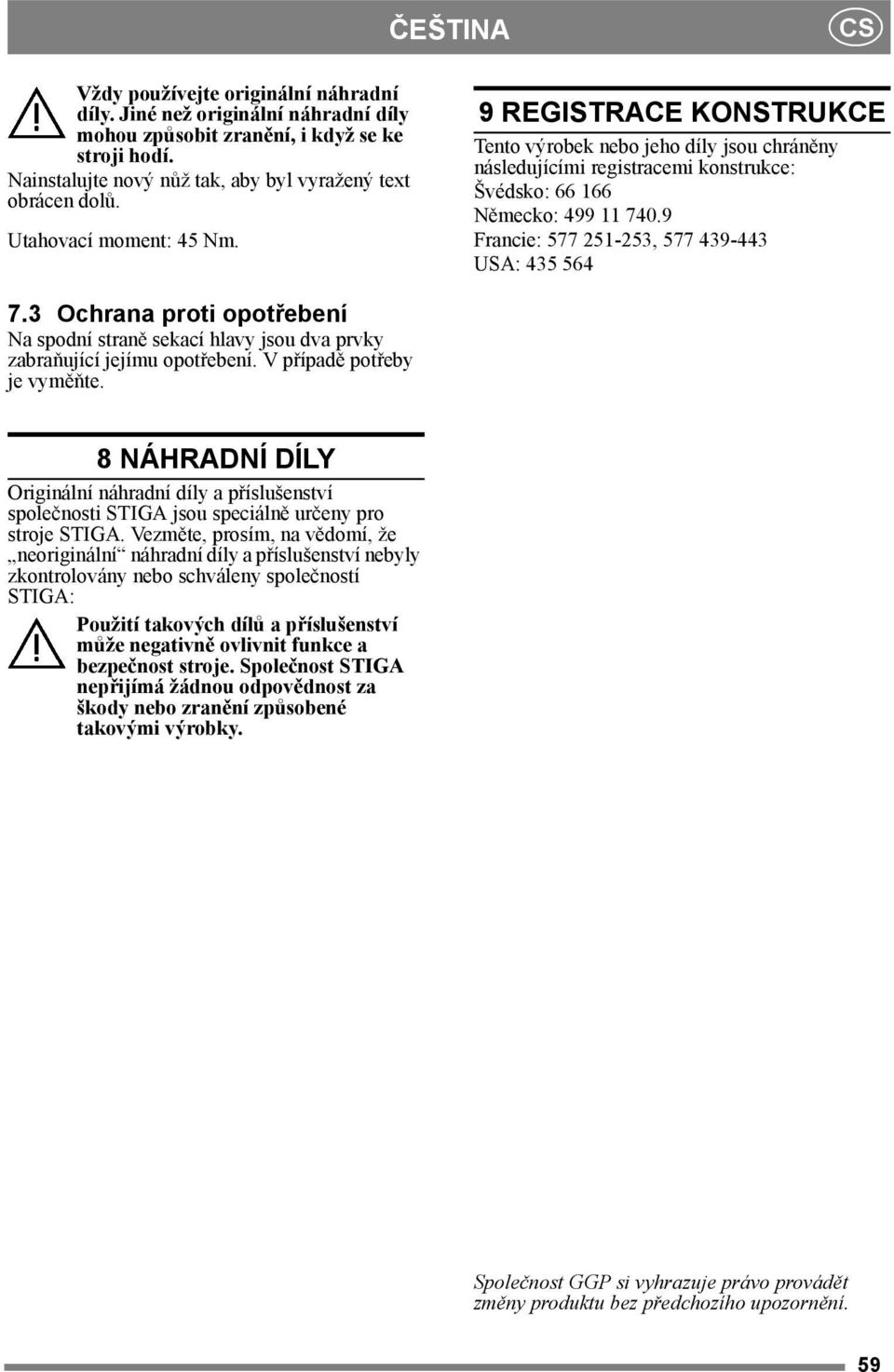

7 ČEŠTINA CS Vždy používejte originální náhradní díly. Jiné než originální náhradní díly mohou způsobit zranění, i když se ke stroji hodí. Nainstalujte nový nůž tak, aby byl vyražený text obrácen dolů. Utahovací moment: 45 Nm. 9 REGISTRACE KONSTRUKCE Tento výrobek nebo jeho díly jsou chráněny následujícími registracemi konstrukce: Švédsko: Německo: Francie: , USA: Ochrana proti opotřebení Na spodní straně sekací hlavy jsou dva prvky zabraňující jejímu opotřebení. V případě potřeby je vyměňte. 8 NÁHRADNÍ DÍLY Originální náhradní díly a příslušenství společnosti STIGA jsou speciálně určeny pro stroje STIGA. Vezměte, prosím, na vědomí, že neoriginální náhradní díly a příslušenství nebyly zkontrolovány nebo schváleny společností STIGA: Použití takových dílů a příslušenství může negativně ovlivnit funkce a bezpečnost stroje. Společnost STIGA nepřijímá žádnou odpovědnost za škody nebo zranění způsobené takovými výrobky. Společnost GGP si vyhrazuje právo provádět změny produktu bez předchozího upozornění. 59
