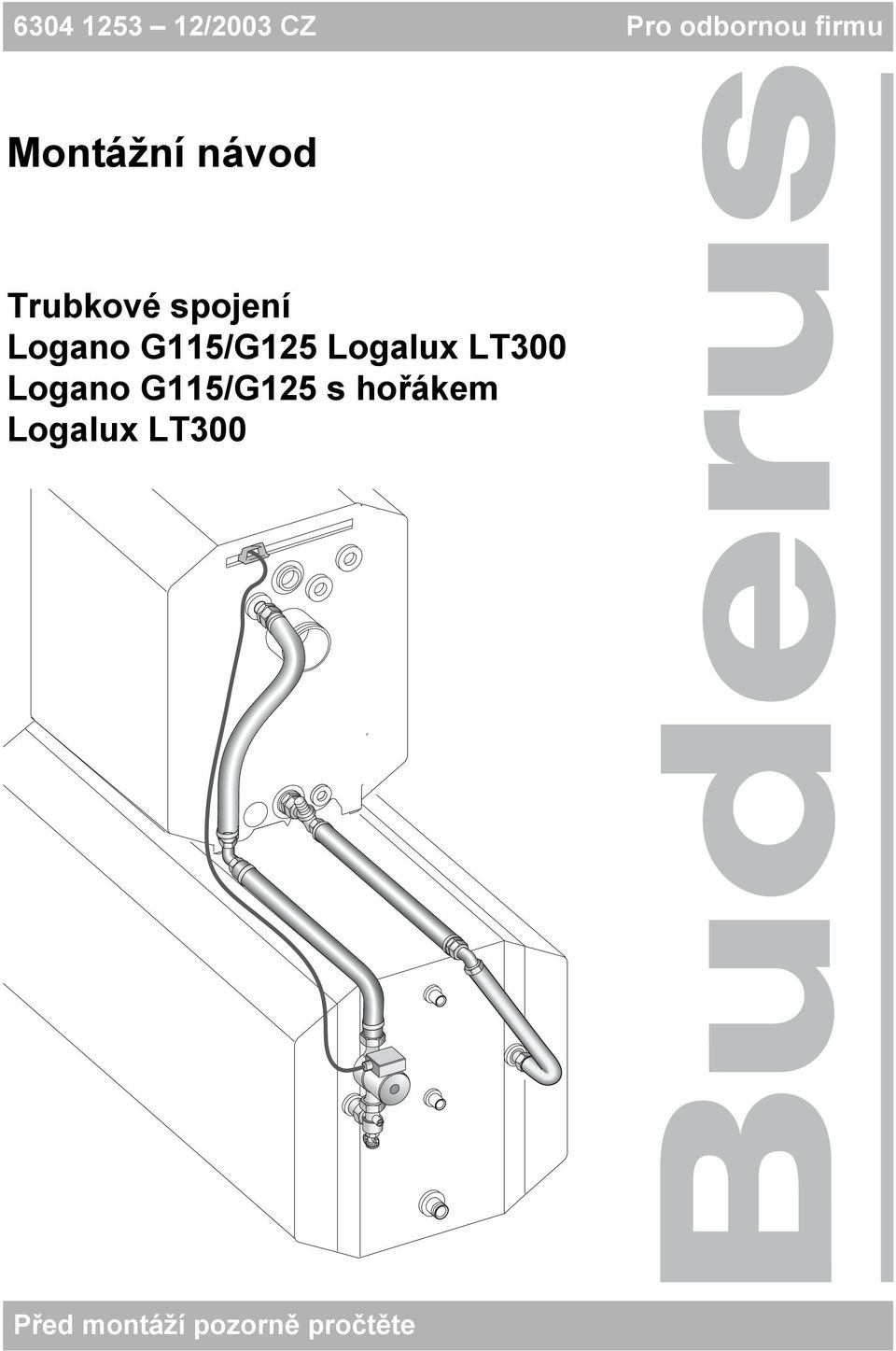

1 60 5 /00 CZ Pro odbornou firmu Montážní návod Trubkové spojení Logano G5/G5 Logalux LT00 Logano G5/G5 s hořákem Logalux LT00 Před montáží pozorně pročtěte

2 Obsah Umístění Rozsah dodávky Montáž Upevnění kotle na zásobníkovém ohřívači TUV Montáž trubkového spojení Montáž přípojky zpátečky u kombinace kotel/zásobník Montáž přípojky výstupu u kombinace kotel/zásobník Připojení k elektrické síti Naplnění soustavy K tomuto návodu Montážní návod, který držíte v ruce, obsahuje důležité informace o bezpečné a odborné montáži trubkových spojení soustavy. Návod je určen odborným řemeslníkům disponujícím na základě odborného školení a praktických zkušeností znalostmi problematiky vytápěcích zařízení. Používejte jen původní náhradní díly od firmy Buderus. Za škody způsobené náhradními díly nedodanými firmou Buderus nepřejímá Buderus odpovědnost. UPOZORNĚNÍ PRO UŽIVATELE Při montáži a uvádění vytápěcího zařízení do provozu dodržujte normy a směrnice platné v dané zemi! Montážní návod Trubkové spojení pro Logano G5/G5 Logalux LT00 Vydání /00

3 Umístění Umístění působením mrazu. Vytápěcí zařízení instalujte v prostoru chráněném před mrazem. Kotel umístěte pokud možno podle doporučených vzdáleností (tab. ). Při omezení vzdáleností na minimální míru bude kotel těžko přístupný. Plocha umístění kotle resp. základy musejí být rovné, vodorovné a dostatečně nosné. Zásobníkový ohřívač TUV vyrovnejte do vodorovné a svislé polohy. Rozměr Vzdálenost od stěny A doporučená 000 Tab. Tab. minimální 00 B doporučená 00 minimální 00 C doporučená 00 minimální 00 L 6 Doporučené a minimální vzdálenosti od stěn (v mm) Velikost kotle G5 Rozměr D v mm Vzdálenost zadní strany kotle a zadní strany zásobníku (v mm) UPOZORNĚNÍ PRO UŽIVATELE Vezměte v úvahu i potřebné vzdálenosti od stěn případných dalších přístrojů, např. zásobníku teplé užitkové vody, trubkových spojení, tlumiče hluku a jiných zařízení na straně spalin atd. Řiďte se rovněž návodem k montáži a údržbě kotle a zásobníku. Obr. Vzdálenosti od stěn v prostoru umístění (schématické znázornění) Montážní návod Trubkové spojení pro Logano G5/G5 Logalux LT00 Vydání /00

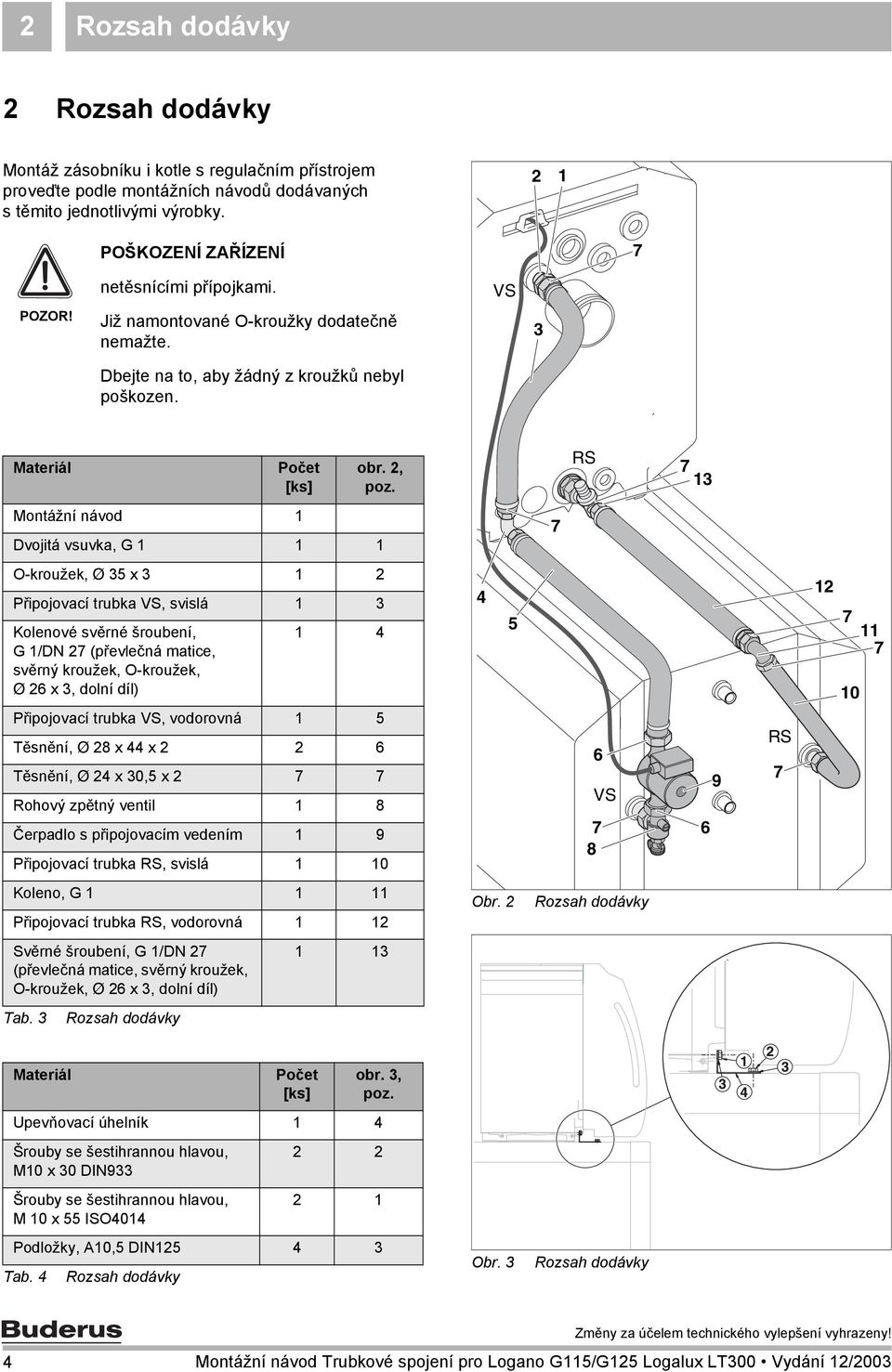

4 Rozsah dodávky Rozsah dodávky Montáž zásobníku i kotle s regulačním přístrojem proveďte podle montážních návodů dodávaných stěmito jednotlivými výrobky. netěsnícími přípojkami. VS Již namontované O-kroužky dodatečně nemažte. Dbejte na to, aby žádný z kroužků nebyl poškozen. Materiál Počet [ks] obr., poz. RS Montážní návod Dvojitá vsuvka, G O-kroužek, Ø 5 x Připojovací trubka VS, svislá Kolenové svěrné šroubení, G/DN (převlečná matice, svěrný kroužek, O-kroužek, Ø 6 x, dolní díl) Připojovací trubka VS, vodorovná 5 Těsnění, Ø 8 x x 6 Těsnění, Ø x 0,5 x Rohový zpětný ventil 8 Čerpadlo s připojovacím vedením 9 Připojovací trubka RS, svislá VS 9 6 RS 0 Koleno, G Připojovací trubka RS, vodorovná Obr. Rozsah dodávky Svěrné šroubení, G /DN (převlečná matice, svěrný kroužek, O-kroužek, Ø 6 x, dolní díl) Tab. Rozsah dodávky Materiál Počet [ks] obr., poz. Upevňovací úhelník Šrouby se šestihrannou hlavou, M0 x 0 DIN9 Šrouby se šestihrannou hlavou, M 0 x 55 ISO0 Podložky, A0,5 DIN5 Tab. Rozsah dodávky Obr. Rozsah dodávky Montážní návod Trubkové spojení pro Logano G5/G5 Logalux LT00 Vydání /00

5 Montáž Montáž v důsledku chybné montáže resp. obsluhy. Řiďte se návodem k montáži a údržbě a návodem k obsluze kotle a zásobníkového ohřívače TUV.. Upevnění kotle na zásobníkovém ohřívači TUV Vyšroubujte šrouby umístěné vlevo a vpravo na kotli (obr., poz. ). Lehce nadzdvihněte kryt hořáku (obr., poz. ) aodejměte jej směrem vpřed. Obr. Sejmutí krytu hořáku UPOZORNĚNÍ PRO UŽIVATELE Přejete-li si provést demontáž dvířek hořáku za účelem snížení hmotnosti, postupujte podle návodu k montáži a údržbě kotle. Poz. : Poz. : Šroub Kryt hořáku Upevňovací úhelník (obr. 5, poz. ) přiložte kpříložkám úhlového profilu a volně jej pomocí šroubů M0 x 55 (obr. 5, poz. a ) připevněte k patkám kotle. Obr. 5 Poz. : Poz. : Poz. : Montáž kotle na zásobníkový ohřívač TUV Šrouby s šestihrannou hlavou, M0 x 55 ISO0 Upevňovací úhelník Podložky, A0,5 DIN5 Montážní návod Trubkové spojení pro Logano G5/G5 Logalux LT00 Vydání /00 5

6 Montáž NEBEZPEČÍ ÚRAZU v důsledku manipulace s těžkým břemenem. Kotel zvedejte vždy ve dvou, nebo používejte vhodné zdvihací zařízení. Uchopte kotel za manipulační prohlubně v plášti azdvihněte jej na zásobníkový ohřívač (obr. 6). Vyrovnejte kotel tak, aby se otvory v upevňovacím úhelníku kryly s otvory v horní části ohřívače (obr. ). Připevněte upevňovací úhelník (obr., poz. ) pomocí šroubů M0 x 0 (obr., poz. a ) k zásobníkovému ohřívači TUV. Šrouby M0 x 55 (obr., poz. ) na upevňovacím úhelníku (obr., poz. ) řádně utáhněte. Zavěste kryt hořáku a zajistěte jej oběma postranními šrouby. Obr. 6 Zvednutí a přenášení kotle Obr. Poz. : Poz. : Poz. : Poz. : Montáž kotle na zásobníkový ohřívač TUV Šrouby s šestihrannou hlavou, M0 x 55 ISO0 Šrouby s šestihrannou hlavou, M0 x 0 DIN9 Podložky, A0,5 DIN5 Upevňovací úhelník 6 Montážní návod Trubkové spojení pro Logano G5/G5 Logalux LT00 Vydání /00

7 Montáž. Montáž trubkového spojení UPOZORNĚNÍ PRO UŽIVATELE Přípojky smějí být provedeny výhradně podle schématu uvedeného na obr. 8. netěsnícími přípojkami. Utahovací moment všech plošně těsnících převlečných matic: Všechna šroubení utáhněte rukou apřidejte /8 otáčky pomocí klíče (odpovídá utahovacímu momentu 60 Nm). Utahovací moment všech svěrných šroubení: Všechna šroubení utáhněte rukou apřidejte ¼ otáčky pomocí líče (odpovídá utahovacímu momentu 60 Nm až 80 Nm). Před montáží trubkových spojení zkontrolujte nepoškozenost všech připojovacích hrdel zásobníkového ohřívače TUV. UPOZORNĚNÍ PRO UŽIVATELE Dojde-li k uvolnění některého ze šroubení, je před jeho opětovným utažením třeba vložit nové těsnění. Obr. 8 AW EK EL EZ RK RS VK VS VSL RSL Přípojky kotle = výstup teplé vody = vstup studené vody = vypouštění = cirkulace = zpátečka do kotle = zpátečka zásobníku = výstup z kotle = vstup do zásobníku = výstup k pojistnému vedení = zpátečka pojistného vedení Montážní návod Trubkové spojení pro Logano G5/G5 Logalux LT00 Vydání /00

8 Montáž. Montáž přípojky zpátečky u kombinace kotel/zásobník UPOZORNĚNÍ PRO UŽIVATELE Popis montáže T-kusu (je součástí dodávky kotle) najdete v návodu k montáži kotle. Vodorovnou připojovací trubku zpátečky do zásobníku RS podle potřeby zkrat te o délku uvedenou v tab. 5 resp. tab. 6 (KAS = sada pro připojení kotle). Velikost kotle 8 bez VS [mm] KAS RS [mm] s VS [mm] KAS/ RS [mm] Tab. 5 Délka zkrácení, Logano G5 Velikost kotle 8 bez VS [mm] 0 0 KAS RS [mm] 0 0 s VS [mm] 0 0 KAS/ RS [mm] Tab. 6 Délka zkrácení, Logano G5 Převlečnou matici (obr. 9, poz. 6), svěrný kroužek (obr. 9, poz. 5) a O-kroužek, Ø 6 x (obr. 9, poz. ) navlékněte na (příp. zkrácenou) vodorovnou připojovací trubku RS (obr. 9, poz. ). Připojovací díl (obr. 9, poz. ) s vloženým těsněním (obr. 9, poz. ) přišroubujte k zadnímu výstupu T-kusu (obr. 9, poz. ; součást dodávky kotle). Připojovací trubku RS (obr. 9, poz. ) s převlečnou maticí (obr. 9, poz. 6), svěrným kroužkem (obr. 9, poz. 5) a O-kroužkem (obr. 9, poz. ) zasuňte do připojovacího dílu (obr. 9, poz. ) a vše sešroubujte dohromady (při utahování převlečné matice držte připojovací díl protisilou) Obr. 9 Montáž svěrného šroubení připojovací trubky RS Poz. : T-kus (je součástí dodávky kotle) Poz. : Poloha těsnění, Ø x 0,5 x Poz. : Připojovací díl Poz. : O-kroužek, Ø 6 x Poz. 5: Svěrný kroužek, D Poz. 6: Převlečná matice, M 6 x,5 Poz. : Připojovací trubka RS (vodorovná) 8 Montážní návod Trubkové spojení pro Logano G5/G5 Logalux LT00 Vydání /00

9 Montáž Těsnění (obr. 0, poz. ) vložte do převlečné matice montované připojovací trubky RS (obr. 0, poz. ) a koleno G (obr. 0, poz. ) sešroubujte s připojovací trubkou RS. Těsnění (obr. 0, poz. ) vložte do převlečné matice delšího ramene zahnuté připojovací trubky RS (obr. 0, poz. ) a sešroubujte ji s kolenem (obr. 0, poz. ). Těsnění (obr. 0, poz. ) vložte do převlečné matice kratšího ramene zahnuté připojovací trubky RS (obr. 0, poz. ) a sešroubujte RS se zpátečkou zásobníku. Všechny šroubové spoje připojení zpátečky zkontrolujte na případné netěsnosti. 5 RS netěsnícími přípojkami. Utahovací moment: Utáhněte všechna šroubová spojení (viz "Upozornění pro uživatele" v kap..) a zkontrolujte jejich těsnost. Obr. 0 Montáž trubkového spojení zpátečky zásobníkového ohřívače TUV Poz. : Připojovací trubka RS (svislá) Poz. : Poloha těsnění, Ø x 0,5 x Poz. : Koleno, G Poz. : Připojovací trubka RS (vodorovná) Poz. 5: Zpátečka zásobníku RS. Montáž přípojky výstupu u kombinace kotel/zásobník O-kroužek (obr., poz. ) vložte do drážky dvojité vsuvky (obr., poz. ). netěsnícími přípojkami. VS Při vkládání dvojité vsuvky dbejte na to, aby O-kroužek nebyl přetočen ani poškozen. Dvojitou vsuvku (obr., poz. ) zašroubujte do přípojky na kotli pro vstup do zásobníkového ohřívače TUV. Těsnění (obr., poz. ) vložte do převlečné matice kratšího ramene připojovací trubky VS (obr., poz. ) pro vstup do zásobníku VS. Nakonec spojte připojovací trubku s dvojitou vsuvkou (obr., poz. ) v přípojce kotle a vyrovnejte při tom delší rameno trubky směrem dolů. Obr. Montáž trubkového spojení kotle Poz. : Připojovací trubka VS (svislá) Poz. : Poloha těsnění, Ø x 0,5 x Poz. : Poloha O-kroužku Poz. : Dvojitá vsuvka, G Montážní návod Trubkové spojení pro Logano G5/G5 Logalux LT00 Vydání /00 9

10 Montáž! Vodorovnou připojovací trubku VS (obr., poz. ) vstupu do zásobníku VS podle potřeby zkrat te o délku uvedenou v tab. 5 resp. tab. 6, straně 8.! Převlečnou matici (obr., poz. 6), svěrný kroužek (obr., poz. 5) a O-kroužek, Ø 6 x (obr., poz. ) navlékněte na (případně zkrácenou) vodorovnou připojovací trubku VS (obr., poz. ).! Kolenové svěrné šroubení (obr., poz. ) navlékněte na připojovací trubku VS a sešroubujte spřevlečnou maticí (obr., poz. 6).! Těsnění (obr., poz. ) vložte do převlečné matice delšího ramene připojovací trubky VS (obr., poz. ) a spojte kolenové svěrné šroubení (obr., poz. ) s připojovací trubkou VS (obr., poz. ).! Připojovací trubku VS (obr., poz. ) vyrovnejte souběžně se zásobníkem směrem dozadu, kratší rameno trubky VS (obr., poz. 5) vyrovnejte svisle směrem dolů.! Kolenové svěrné šroubení (obr., poz. ) pevně utáhněte (při utahování převlečné matice držte koleno protisilou).! Těsnění (obr., poz. ) vložte do převlečné matice rohového zpětného ventilu (obr., poz. ) a přišroubujte ventil k vstupu do zásobníku.! Těsnění, Ø 8 x x (obr., poz. ) čerpadla vložte do horní převlečné matice rohového zpětného ventilu (obr., poz. ) a přišroubujte čerpadlo (obr., poz. ) (tak, aby směr toku ukazoval dolů) k rohovému zpětnému ventilu.! Druhé těsnění, Ø 8 x x (obr., poz. ) čerpadla vložte do převlečné matice kratšího ramene vodorovné připojovací trubky VS (obr., poz. 5) a trubku VS spojte s čerpadlem (obr., poz. ).! Všechna spojovací šroubení zkontrolujte na případné netěsnosti Obr. Montáž trubkového spojení kotle Poz. : Připojovací trubka VS (svislá) Poz. : Poloha těsnění, Ø x 0,5 x Poz. : Kolenové svěrné šroubení, G /DN Poz. : O-kroužek, Ø 6 x Poz. 5: Svěrný kroužek, D Poz. 6: Převlečná matice, M 6 x,5 Poz. : Připojovací trubka VS (vodorovná) 5 RS VS 5 netěsnícími přípojkami. Utahovací moment:! Utáhněte všechna šroubová spojení (viz "Upozornění pro uživatele" v kap..) a zkontrolujte jejich těsnost. Obr. Montáž trubkového spojení zásobníkového ohřívače TUV Poz. : Rohový zpětný ventil Poz. : Poloha těsnění, Ø x 0,5 x Poz. : Čerpadlo s připojovacím vedením Poz. : Poloha těsnění, Ø 8 x x Poz. 5: Připojovací trubka VS (vodorovná) 0 Montážní návod Trubkové spojení pro Logano G5/G5 Logalux LT00 Vydání /00

11 Připojení k elektrické síti Připojení k elektrické síti Věnujte zvýšenou pozornost položení vedení od čidla teploty TUV a přípojného vedení čerpadla. (Řiďte se rovněž pokyny uvedenými v montážním návodu kotle resp. zásobníku). OHROŽENÍ ŽIVOTA VÝSTRAHA! elektrickým proudem. Dbejte na to, aby se elektrická vedení nikde nedotýkala horkých částí. Veškerou elektrickou instalaci proveďte podle příslušných výkresů (viz schéma zapojení regulačního přístroje). Obr. Poz. : Připojení k elektrické síti Elektrické vedení od čerpadla Montážní návod Trubkové spojení pro Logano G5/G5 Logalux LT00 Vydání /00

12 5 Naplnění soustavy 5 Naplnění soustavy Otevřete všechny ventily ve výstupu i zpátečce vytápěcího okruhu. Zářez na ovládání uzavírací klapky (obr. 5, poz. ) rohového zpětného ventilu otočte do svislé polohy (vždy otevřený). Odšroubujte uzavírací víčko (obr. 5, poz. 5) plnicího kohoutu (obr. 5, poz. ), přišroubujte plnicí hadici a otočte uzavíracím ventilem (obr. 5, poz. ) plnicího kohoutu do svislé polohy (otevřeno). Prostřednictvím plnicího kohoutu (obr. 5, poz. ) pak zařízení po dobu cca / minuty pomalu plňte. Zářez na ovládání uzavírací klapky (obr. 5, poz. ) rohového zpětného ventilu uveďte do vodorovné polohy (provozní stav). Pokračujte v napouštění plnicím kohoutem (obr. 5, poz. ). Jakmile se soustava naplní, kohout uzavřete. Nabíjecí čerpadlo zásobníku nastavte na nejvyšší stupeň a uveďte je do provozu. Vyhřívací had znovu pečlivě odvzdušněte avpřípadě potřeby doplňte vodu. Odšroubujte plnicí hadici. Vyprázdnění vyhřívacího hadu zásobníku Obr. 5 Poz. : Poz. : Poz. : Poz. : Poz. 5: Rohový zpětný ventil Uzavírací ventil Ovládání uzavírací klapky Rohový zpětný ventil Plnicí kohout Uzavírací víčko 5 působením mrazu. Mějte na paměti, že vyhřívací had zásobníkového ohřívače TUV se při běžném vypuštění nevyprázdní beze zbytku. Je proto třeba jej chránit před mrazem resp. pomocí vzduchu zbytkovou vodu z hadu vyfoukat nebo vysát. Montážní návod Trubkové spojení pro Logano G5/G5 Logalux LT00 Vydání /00
