Návod na použití. Vibrační bruska NS 6300A

Transkript

1 Návod na použití Vibrační bruska NS 6300A

2

3

4 RYOBI NS-6300A Vibrační bruska Návod k použití Popis 1. Hubice na piliny 2. Prachovka 3. Příchytná páka 4. Spínač 5. Zámek 6. Průduchy 7. Prachový kryt 8. Otvor 9. Podtlaková hadice 10. Brusná deska 11. Svorka 12. Brusný papír Přečtěte si pozorně návod k obsluze. Pokyny k bezpečné manipulaci 1. Přístroj může být připojen pouze ke zdroji elektrického proudu s parametry odpovídajícími typovému štítku. 2. Přístroj nesmí být používán, pokud je demontován ochranný kryt nebo pokud na něm chybějí šrouby. Před použitím je třeba kryt opět namontovat a šrouby utáhnout. Všechny díly musí být v dobrém provozním stavu. 3. Při práci ve výškách vždy zajistěte nástroje. 4. Při práci s přístrojem se nedotýkejte pohyblivých částí. 5. Nesmíte zapnout přístroj, pokud se jeho pohyblivá část dotýká obráběného materiálu. 6. Přístroj nikdy neodkládejte, dokud se nezastaví všechny pohyblivé díly. 7. Příslušenství: Použití jiných než v této příručce doporučených příslušenství a doplňků může být nebezpečné. 8. Náhradní díly: Při výměně používejte pouze identické náhradní díly. Pokyny pro bezpečnou práci s bruskou 1. Při broušení vodou používejte nepropustný papír a dávejte pozor, aby do přístroje nepronikla voda. Technické údaje Rozměr prachového krytu Rozměr brusného papíru Počet cyklů 112 x 226 mm 114 x 280 mm 8000 cyklů/min

5 Příkon Průměr trajektorie při cyklu Celkové rozměry Pohotovostní hmotnost Standardní výbava Brusné papíry Použití Přístroj je určen pouze k tomuto použití: 1. Povrchová úprava dřeva. 2. Odstraňování rzi a povrchová úprava oceli. Hluk 350 W 3 mm 124 x 320 x 202 mm 3,9 kg Akustický tlak na pracovišti může přesáhnout hodnotu 85 db(a). V takovém případě je třeba, aby obsluha používala zvukovou izolaci a prostředky na ochranu sluchu. Hluk je měřen dle norem IEC 59 CO 11, IEC 704, DIN č. 1, NFS (84/537/EWG). Spínač (obr. 1) Přístroj se zapíná a vypíná tisknutím spínače spoušťového typu (4). Spínač je možno uzamknout v pracovní poloze tak, že současně stisknete zámek (5). Zámek se povolí dalším stisknutím. Prachový kryt (obr. 2, 3, 4) Bruska je vybavena krytem (2), který zabraňuje unikání pilin během práce. Nasazení krytu: 1. Nastavte zadní část krytu k lemu (7), stlačte přední část krytu do rovnoběžné polohy. 2. Nasaďte příchytnou páku (3) do otvorů (8) v krytu a přichyťte kryt. 3. Na trysku (1) nasaďte podtlakovou hadici (9). Výstraha: Před výměnou brusného papíru, dílů a manipulací s krytem odpojte přístroj ze zdroje el. proudu. Upozornění: 1. Hadici je nutno zajistit svorkou. 2. Hadici a prachový kryt používejte pouze při broušení dřeva, nikoliv s jinými materiály. Manipulace s brusným papírem (obr. 5, 6, 7) Výstraha: Před výměnou brusného papíru, dílů a manipulací s krytem odpojte přístroj ze zdroje el. proudu.

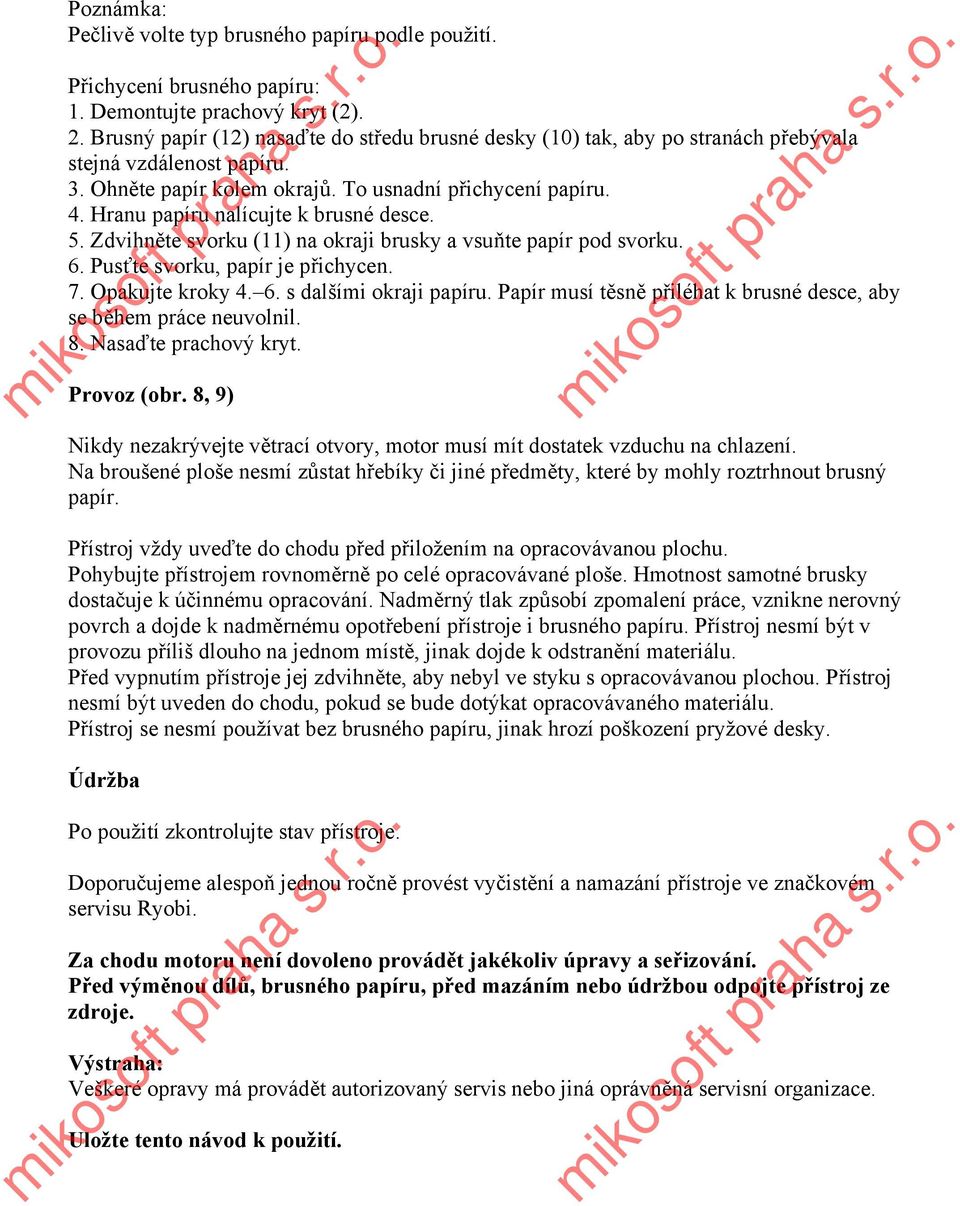

6 Poznámka: Pečlivě volte typ brusného papíru podle použití. Přichycení brusného papíru: 1. Demontujte prachový kryt (2). 2. Brusný papír (12) nasaďte do středu brusné desky (10) tak, aby po stranách přebývala stejná vzdálenost papíru. 3. Ohněte papír kolem okrajů. To usnadní přichycení papíru. 4. Hranu papíru nalícujte k brusné desce. 5. Zdvihněte svorku (11) na okraji brusky a vsuňte papír pod svorku. 6. Pusťte svorku, papír je přichycen. 7. Opakujte kroky s dalšími okraji papíru. Papír musí těsně přiléhat k brusné desce, aby se během práce neuvolnil. 8. Nasaďte prachový kryt. Provoz (obr. 8, 9) Nikdy nezakrývejte větrací otvory, motor musí mít dostatek vzduchu na chlazení. Na broušené ploše nesmí zůstat hřebíky či jiné předměty, které by mohly roztrhnout brusný papír. Přístroj vždy uveďte do chodu před přiložením na opracovávanou plochu. Pohybujte přístrojem rovnoměrně po celé opracovávané ploše. Hmotnost samotné brusky dostačuje k účinnému opracování. Nadměrný tlak způsobí zpomalení práce, vznikne nerovný povrch a dojde k nadměrnému opotřebení přístroje i brusného papíru. Přístroj nesmí být v provozu příliš dlouho na jednom místě, jinak dojde k odstranění materiálu. Před vypnutím přístroje jej zdvihněte, aby nebyl ve styku s opracovávanou plochou. Přístroj nesmí být uveden do chodu, pokud se bude dotýkat opracovávaného materiálu. Přístroj se nesmí používat bez brusného papíru, jinak hrozí poškození pryžové desky. Údržba Po použití zkontrolujte stav přístroje. Doporučujeme alespoň jednou ročně provést vyčistění a namazání přístroje ve značkovém servisu Ryobi. Za chodu motoru není dovoleno provádět jakékoliv úpravy a seřizování. Před výměnou dílů, brusného papíru, před mazáním nebo údržbou odpojte přístroj ze zdroje. Výstraha: Veškeré opravy má provádět autorizovaný servis nebo jiná oprávněná servisní organizace. Uložte tento návod k použití.
