1 Paměťové moduly Uživatelská příručka

2 Copyright 2009 Hewlett-Packard Development Company, L.P. Informace uvedené v této příručce se mohou změnit bez předchozího upozornění. Jediné záruky na produkty a služby společnosti HP jsou výslovně uvedeny v prohlášení o záruce, které je každému z těchto produktů a služeb přiloženo. Žádná ze zde uvedených informací nezakládá další záruky. Společnost HP není zodpovědná za technické nebo redakční chyby ani za opomenutí vyskytující se v tomto dokumentu. Důležité informace o produktu Tato uživatelská příručka popisuje funkce, kterými je vybavena většina modelů. Může se stát, že některé funkce nebudou ve vašem počítači k dispozici. Třetí vydání: Září 2009 První vydání: Duben 2009 Číslo dílu dokumentace:

Žádná ze zde uvedených informací nezakládá další záruky. Společnost HP není zodpovědná za technické nebo redakční chyby ani za opomenutí vyskytující se v tomto dokumentu.

3 Obsah Přidání nebo výměna paměťového modulu Rejstřík iii

4 iv

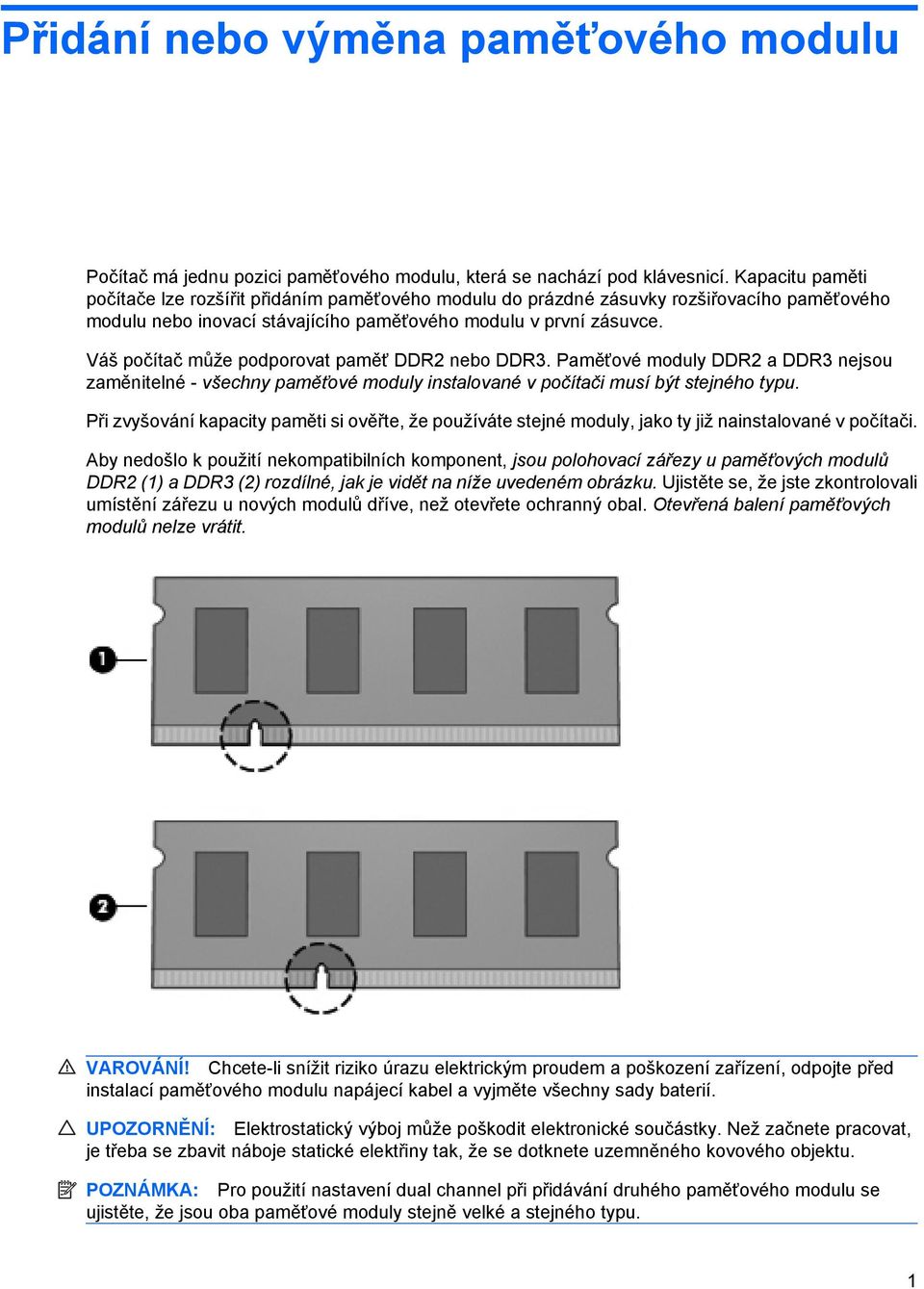

5 Přidání nebo výměna paměťového modulu Počítač má jednu pozici paměťového modulu, která se nachází pod klávesnicí. Kapacitu paměti počítače lze rozšířit přidáním paměťového modulu do prázdné zásuvky rozšiřovacího paměťového modulu nebo inovací stávajícího paměťového modulu v první zásuvce. Váš počítač může podporovat paměť DDR2 nebo DDR3. Paměťové moduly DDR2 a DDR3 nejsou zaměnitelné - všechny paměťové moduly instalované v počítači musí být stejného typu. Při zvyšování kapacity paměti si ověřte, že používáte stejné moduly, jako ty již nainstalované v počítači. Aby nedošlo k použití nekompatibilních komponent, jsou polohovací zářezy u paměťových modulů DDR2 (1) a DDR3 (2) rozdílné, jak je vidět na níže uvedeném obrázku. Ujistěte se, že jste zkontrolovali umístění zářezu u nových modulů dříve, než otevřete ochranný obal. Otevřená balení paměťových modulů nelze vrátit. VAROVÁNÍ! Chcete-li snížit riziko úrazu elektrickým proudem a poškození zařízení, odpojte před instalací paměťového modulu napájecí kabel a vyjměte všechny sady baterií. UPOZORNĚNÍ: Elektrostatický výboj může poškodit elektronické součástky. Než začnete pracovat, je třeba se zbavit náboje statické elektřiny tak, že se dotknete uzemněného kovového objektu. POZNÁMKA: Pro použití nastavení dual channel při přidávání druhého paměťového modulu se ujistěte, že jsou oba paměťové moduly stejně velké a stejného typu. 1

Váš počítač může podporovat paměť DDR2 nebo DDR3. Paměťové moduly DDR2 a DDR3 nejsou zaměnitelné - všechny paměťové moduly instalované v počítači musí být stejného typu.

6 Při přidání nebo výměně paměťového modulu postupujte následujícím způsobem: 1. Uložte práci. 2. Vypněte počítač a sklopte displej. Pokud si nejste jisti, zda je počítač vypnutý nebo v režimu Hibernace, zapněte jej krátkým stisknutím tlačítka napájení. Potom počítač vypněte prostřednictvím nabídky operačního systému. 3. Odpojte všechna externí zařízení připojená k počítači. 4. Odpojte napájecí kabel. 5. Otočte počítač dnem nahoru a položte jej na rovný povrch bateriovou pozicí směrem k vám. 6. Vyjměte z počítače baterii. 2 Přidání nebo výměna paměťového modulu

Potom počítač vypněte prostřednictvím nabídky operačního systému. 3. Odpojte všechna externí zařízení připojená k počítači. 4.

7 7. Vyšroubujte šrouby z oblasti baterie. Na vašem počítači se nachází buď 4, 5 nebo 7 šroubů, které je nutné odšroubovat. POZNÁMKA: Použijte obrázek, který nepřesněji odpovídá vašemu počítači. 3

8 8. Otočte počítač displejem nahoru a vyšroubujte 2 kryty šroubů a šrouby ze zadní strany počítače. 9. Otevřete počítač tak, jak je to možné. UPOZORNĚNÍ: Nepoužívejte příliš velkou sílu pro otevření počítače přes míru závěsů displeje. Pokud tak učiníte, můžete displej poškodit. 10. Posuňte kryt spínačů zpět směrem k displeji a sejměte jej. 4 Přidání nebo výměna paměťového modulu

UPOZORNĚNÍ: Nepoužívejte příliš velkou sílu pro otevření počítače přes míru závěsů displeje.

9 11. Vyšroubujte šrouby z klávesnice. Na vašem počítači se nachází buď 2 nebo 3 šrouby, které je nutné odšroubovat. POZNÁMKA: Použijte obrázek, který nepřesněji odpovídá vašemu počítači. 5

10 12. U patnácti a sedmnáctipalcových počítačů posuňte klávesnicí zpět směrem k displeji (1) a poté jí otočte dopředu (2), abyste získali přístup ke konektoru kabelu klávesnice. UPOZORNĚNÍ: Nepoškoďte kabel klávesnice. U čtrnáctipalcových počítačů posuňte klávesnicí zpět směrem k displeji (1) a poté jí otočte doprava (2), abyste získali přístup ke konektoru kabelu klávesnice. UPOZORNĚNÍ: Nepoškoďte kabel klávesnice. 13. Pokud vyměňujete paměťový modul, vyjměte ten původní: UPOZORNĚNÍ: Aby nedošlo k poškození paměťového modulu, uchopte jej vždy jen za jeho hrany. Nedotýkejte se součástí paměťového modulu. a. Odtáhněte pojistné svorky (1) na obou stranách paměťového modulu. Paměťový modul se nakloní nahoru. 6 Přidání nebo výměna paměťového modulu

U čtrnáctipalcových počítačů posuňte klávesnicí zpět směrem k displeji (1) a poté jí otočte doprava (2), abyste získali přístup ke konektoru kabelu klávesnice. 13.

11 b. Uchopte paměťový modul za jeho hranu (2) a opatrně jej vytáhněte ze zásuvky paměťového modulu. Z důvodu ochrany uložte vyjmutý paměťový modul do obalu zajišťujícího ochranu před elektrostatickými výboji. 14. Vložení nového paměťového modulu: UPOZORNĚNÍ: Aby nedošlo k poškození paměťového modulu, uchopte jej vždy jen za jeho hrany. Nedotýkejte se součástí paměťového modulu. a. Zarovnejte hranu se zářezem (1) na paměťovém modulu s výstupkem v zásuvce paměťového modulu. b. Nastavte paměťový modul pod úhlem 45 stupňů k povrchu pozice paměťového modulu a zatlačte modul (2) do zásuvky paměťového modulu (musí zapadnout na místo). UPOZORNĚNÍ: modul. Aby nedošlo k poškození paměťového modulu, neohýbejte paměťový 7

Vložení nového paměťového modulu: UPOZORNĚNÍ: Aby nedošlo k poškození paměťového modulu, uchopte jej vždy jen za jeho hrany. Nedotýkejte se součástí paměťového modulu. a.

12 c. Opatrně zatlačte paměťový modul (3) dolů tlačte na levou a pravou stranu paměťového modulu, dokud pojistné svorky nezapadnou na určené místo. 15. U patnácti a sedmnáctipalcových počítačů otočte klávesnici (1) do pozice pro klávesnici a poté ji zamáčkněte na místo (2). U čtrnáctipalcových počítačů otočte klávesnici (1) do pozice pro klávesnici a poté ji zamáčkněte na místo (2). 8 Přidání nebo výměna paměťového modulu

U patnácti a sedmnáctipalcových počítačů otočte klávesnici (1) do pozice pro klávesnici a poté ji

13 16. Zašroubujte šrouby na klávesnici. Na vašem počítači se nachází buď 2 nebo 3 šrouby, které je nutné zašroubovat. POZNÁMKA: Použijte obrázek, který nepřesněji odpovídá vašemu počítači. 17. Vraťte kryt spínačů na místo. 18. Sklopte displej počítače. 9

14 19. Na zadní stranu počítače vraťte 2 šrouby i s jejich kryty. 10 Přidání nebo výměna paměťového modulu

15 20. Zašroubujte šrouby v oblasti baterie. Na vašem počítači se nachází buď 4, 5 nebo 7 šroubů, které je nutné zašroubovat. POZNÁMKA: Použijte obrázek, který nepřesněji odpovídá vašemu počítači. 11

16 21. Otočte počítač dnem vzhůru na rovném povrchu a vraťte baterii na místo. 22. Znovu připojte externí napájení a externí zařízení. 23. Zapněte počítač. 12 Přidání nebo výměna paměťového modulu

17 Rejstřík K klávesnice odebrání 6 kryt spínačů vyjmutí 4 P paměťové moduly, výměna 1 paměťový modul vyjmutí 6 Rejstřík 13
