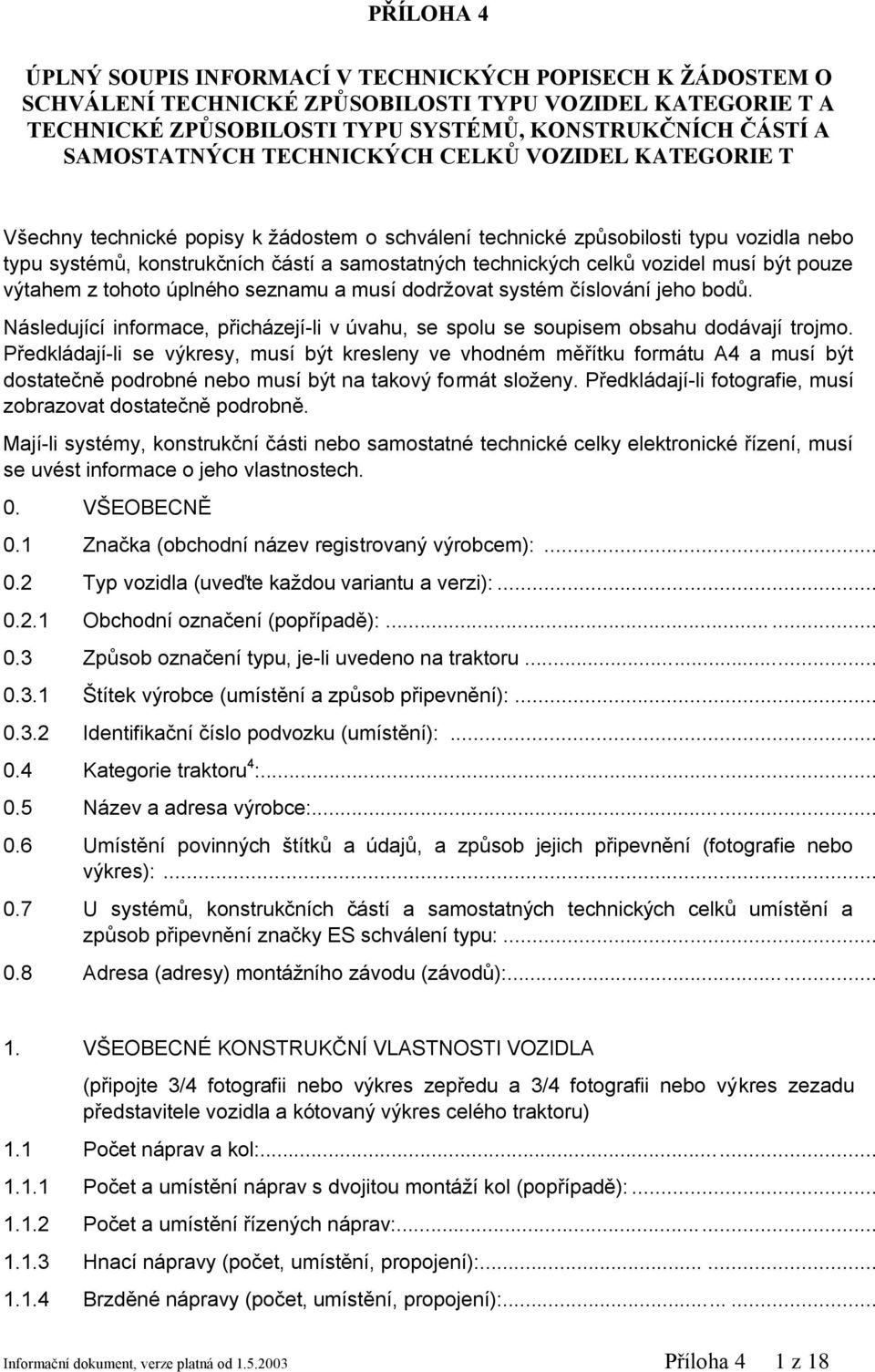

1 PŘÍLOHA 4 ÚPLNÝ SOUPIS INFORMACÍ V TECHNICKÝCH POPISECH K ŽÁDOSTEM O SCHVÁLENÍ TECHNICKÉ ZPŮSOBILOSTI TYPU VOZIDEL KATEGORIE T A TECHNICKÉ ZPŮSOBILOSTI TYPU SYSTÉMŮ, KONSTRUKČNÍCH ČÁSTÍ A SAMOSTATNÝCH TECHNICKÝCH CELKŮ VOZIDEL KATEGORIE T Všechny technické popisy k žádostem o schválení technické způsobilosti typu vozidla nebo typu systémů, konstrukčních částí a samostatných technických celků vozidel musí být pouze výtahem z tohoto úplného seznamu a musí dodržovat systém číslování jeho bodů. Následující informace, přicházejí-li v úvahu, se spolu se soupisem obsahu dodávají trojmo. Předkládají-li se výkresy, musí být kresleny ve vhodném měřítku formátu A4 a musí být dostatečně podrobné nebo musí být na takový formát složeny. Předkládají-li fotografie, musí zobrazovat dostatečně podrobně. Mají-li systémy, konstrukční části nebo samostatné technické celky elektronické řízení, musí se uvést informace o jeho vlastnostech. 0. VŠEOBECNĚ 0.1 Značka (obchodní název registrovaný výrobcem): Typ vozidla (uveďte každou variantu a verzi): Obchodní označení (popřípadě): Způsob označení typu, je-li uvedeno na traktoru Štítek výrobce (umístění a způsob připevnění): Identifikační číslo podvozku (umístění): Kategorie traktoru 4 : Název a adresa výrobce: Umístění povinných štítků a údajů, a způsob jejich připevnění (fotografie nebo výkres): U systémů, konstrukčních částí a samostatných technických celků umístění a způsob připevnění značky ES schválení typu: Adresa (adresy) montážního závodu (závodů): VŠEOBECNÉ KONSTRUKČNÍ VLASTNOSTI VOZIDLA (připojte 3/4 fotografii nebo výkres zepředu a 3/4 fotografii nebo výkres zezadu představitele vozidla a kótovaný výkres celého traktoru) 1.1 Počet náprav a kol: Počet a umístění náprav s dvojitou montáží kol (popřípadě): Počet a umístění řízených náprav: Hnací nápravy (počet, umístění, propojení): Brzděné nápravy (počet, umístění, propojení): Informační dokument, verze platná od Příloha 4 1 z 18

2 1.2 Umístění a uspořádání motoru: Řízení: levostranné/pravostranné/střední Otočná poloha řízení: ano/ne Podvozek: páteřový/šasi s podélníky/kloubový podvozek/jiný Traktor je vybaven pro pravostranný/levostranný provoz 1 2. HMOTNOSTI A ROZMĚRY 5 (údaje v kg a mm) (kde je to možné, uveďte odkaz na výkres) 2.1 Hmotnost (hmotnosti) v provozním stavu Hmotnost (hmotnosti) traktoru v provozním stavu 15 (slouží jako referenční bod pro různé jednotlivé směrnice) (včetně konstrukce ochrany při překlopení, mimo volitelného příslušenství, ale včetně chladicí kapaliny, olejů, paliva, nářadí a řidiče) 6 - maximum:... - Minimum: Rozložení této hmotnosti (těchto hmotností) na nápravy: Maximální hmotnost (hmotnosti) podle prohlášení výrobce: Maximální naložená hmotnost (hmotnosti) traktoru podle specifikace pneumatik: Rozložení této hmotnosti (těchto hmotností) na nápravy: Meze rozložení této hmotnosti (těchto hmotností) na nápravy (uveďte v procentech minimální meze na přední nápravu a na zadní nápravu): Hmotnost (hmotnosti) a pneumatika (pneumatiky): Náprava č Pneumatiky (rozměry) Únosnost Technicky přípustná maximální hmotnost na každou nápravu Maximální technicky přípustné statické vertikální zatížení/hmotnost* ve spojovacím bodě vozidla * Zatížení/hmotnost, soustředěné do referenčního bodu tažného zařízení za statických podmínek Užitečné zatížení 15 : Přídavná závaží (celková hmotnost, materiál, počet částí): Rozložení hmotnosti těchto závaží na nápravy: Maximální technicky přípustná přípojná hmotnost (hmotnosti): nebrzděná přípojná hmotnost: nezávisle brzděná přípojná hmotnost:... Informační dokument, verze platná od Příloha 4 2 z 18

3 2.4.3 nájezdově brzděná přípojná hnotnost: přípojná hmotnost vybavená hydraulickou nebo pneumatickou brzdou: Maximální technicky přípustná hmotnost (hmotnosti) soupravy traktor/přípojné vozidlo pro každý systém brzdění přípojného vozidla: Umístění spojovacího bodu: výška nad vozovkou: maximální: minimální: Vzdálenost od vertikální roviny, procházející osou zadní nápravy: Rozvor náprav 7 : Maximální a minimální rozchod každé nápravy (měřeno mezi rovinami symetrie obvykle montovaných jednoduchých pneumatik nebo jejich dvojmontáže) (stanoví výrobce) 8 : Celkové rozměry traktoru, včetně spojovací jednotky Délka pro silniční užití 9 - maximální:... - minimální: Šířka pro silniční užití 10 - maximální:... - minimální: Výška pro silniční užití 11 - maximální:... - minimální: přední převis 12 - maximální:... - minimální: zadní převis 13 - maximální:... - minimální: světlá výška nad vozovkou MOTOR - maximální:... - minimální: Část 1 - Všeobecné 1, Základní motor/typ motoru Registrovaná obchodní značka (značky) výrobce:... Informační dokument, verze platná od Příloha 4 3 z 18

4 3.1.2 Typ a obchodní popis základního motoru a (popřípadě) rodina motorů 1 : Prostředky identifikace typu, pokud jsou na motoru (motorech) vyznačeny a způsob jejich upevnění: Umístění, prostředky identifikace a způsob upevnění znaků identifikace typu motoru: Umístění a způsob upevnění čísla ES schválení typu: Název a adresa výrobce: Adresy montážních závodů: Pracovní princip: Palivo: - zážehový/vznětový 1 - přímý vstřik/nepřímý vstřik 1 - čtyřtakt/dvoutakt l motorová nafta/benzin/lpg/jiné Část 2 Typ motoru Základní vlastnosti typu motoru Popis vznětového motoru Výrobce: Typ motoru vyznačený výrobcem: Pracovní princip: čtyřtakt/dvoutakt Vrtání: mm Zdvih: mm Počet a uspořádání válců: Zdvihový objem:... cm Jmenovité otáčky motoru:... min Maximální točivý moment při:... min Kompresní objemový poměr 2 : Systém spalování: Výkres (výkresy) spalovacího prostoru a hlavy pístu: Maximální průřez sacího a výfukového kanálu: Systém chlazení Kapalinou Druh kapaliny Oběhové čerpadlo (čerpadla): ano/ne Vlastnosti nebo značka (značky) a typ (typy) (popřípadě):... Informační dokument, verze platná od Příloha 4 4 z 18

5 Převodový poměr (poměry) pohonu (popřípadě): Vzduchem Ventilátor: ano/ne Vlastnosti nebo značka (značky) a typ (typy) (popřípadě): Převodový poměr (poměry) pohonu (popřípadě): Teploty podle údaje výrobce: chladící kapalina: maximální výstupní teplota:... K chlazení vzduchem: referenční bod:... maximální teplota v referenčním bodu:... K Maximální teplota dodávaného vzduchu na výstupním bodu mezichladiče (pokud se hodí):... K Maximální teplota výfukových plynů ve výfukových potrubích v blízkosti výstupních přírub sběrného výfukového potrubí:... K Teplota mazacího oleje: min.:...k, max.:... K Dmychadlo přeplňování: ano/ne Značka (značky): Typ (typy): Popis systému (tj. maximální tlak, přepouštěcí ventil popřípadě): Mezichladič: ano/ne Systém sání: Maximální přípustný podtlak při jmenovitých otáčkách a při plném zatížení motoru:... kpa Výfukový systém: Maximální přípustný protitlak při jmenovitých otáčkách a při plném zatížení motoru:... kpa Přídavná zařízení k omezení emise škodlivin (pokud existují a pokud nejsou pokryta pod jinými nadpisy): Popis a/nebo schémata: Dodávka paliva: Palivové čerpadlo Tlak 2 a charakteristický diagram:... kpa Vstřikovací systém Čerpadlo Značka (značky): Typ (typy): Maximální dodávka paliva 2 :... mm 3 /zdvih nebo na cyklus při jmenovitých otáčkách čerpadla... min -1 (jmenovité) a při...min -1 (maximálního točivého momentu) nebo diagram: Uveďte postup seřízení: zkušební stav/motor 1 Informační dokument, verze platná od Příloha 4 5 z 18

6 Předvstřik křivka předvstřiku 2 : časování vstřiku 2 : Vstřikovací potrubí: délka (délky):... mm vnitřní průměr:... mm Vstřikovač (vstřikovače): Značka (značky): Typ (typy): Počáteční tlak 2 nebo diagram Regulátor otáček/výkonu Značka (značky): Typ (typy): Bod omezení otáček při plném zatížení 2 : min Bod omezení otáček bez zatížení 2 :... min Volnoběžné otáčky 2 : min Systém pro studený start Značka (značky): Typ (typy): Popis: Časování ventilů Maximální zdvih ventilů, úhly otevření a zavření ve vztahu k úvratím nebo odpovídající vlastnosti: Referenční ventilové vůle a/nebo seřizovací rozpětí 1 : Elektronické řídící funkce Pokud má motor elektronické řídící funkce, musí být uvedeny údaje odpovídajících vlastností, jmenovitě pak: Značka (značky): Typ (typy): Číslo konstrukční části: Umístění elektronické řídící jednotky: určené konstrukční části: řízené konstrukční části:... Informační dokument, verze platná od Příloha 4 6 z 18

7 3.3 Část 3 Rodina vznětových motorů Podstatné vlastnosti rodiny motorů Seznam typů motorů, které tvoří rodinu Název rodiny motorů: Specifikace typů motoru v rodině Typy motorů Počet válců Jmenovité otáčky (min -1 ) Dávka paliva na zdvih (mm 3 ) při jmenovitých otáčkách Jmenovitý netto výkon (kw) Otáčky maximálního točivého momentu (min -1 ) Dávka paliva na zdvih (mm 3 ) při maximálním točivém momentu Maximální točivý moment (N.m) Volnoběžné otáčky (min -1 ) Zdvihový objem válce v procentech zdvihového objemu válce představitele rodiny Představit el motorů Část 4 Typ motoru v rámci rodiny Podstatné vlastnosti typu motoru, který je představitel rodiny Popis vznětového motoru Výrobce: Typ motoru vyznačený výrobcem: Čtyřtakt/dvoutakt Vrtání r : mm Zdvih r : mm Počet a uspořádání válců: Zdvihový objem motoru:... cm Jmenovité otáčky motoru:... min Otáčky motoru při maximálním točivém momentu:... min Kompresní objemový poměr 2 : Systém spalování: Výkres (výkresy) spalovacího prostoru a hlavy pístu: Maximální průřez sacího a výfukového kanálu:... Informační dokument, verze platná od Příloha 4 7 z 18

8 Systém chlazení Kapalinou Druh kapaliny Oběhové čerpadlo (čerpadla): ano/ne Vlastnosti nebo značka (značky) a typ (typy) (popřípadě): Převodový poměr (poměry) pohonu (popřípadě): Vzduchem Ventilátor: ano/ne Vlastnosti nebo značka (značky) a typ (typy) (popřípadě): Převodový poměr (poměry) pohonu (popřípadě): Teploty podle údaje výrobce: chladící kapalina: maximální výstupní teplota:... K chlazení vzduchem: referenční bod:... maximální teplota v referenčním bodu:... K Maximální teplota dodávaného vzduchu na výstupním bodu mezichladiče (pokud se hodí):... K Maximální teplota výfukových plynů ve výfukových potrubích v blízkosti výstupních přírub sběrného výfukového potrubí:... K Teplota mazacího oleje: min.:...k, max.:... K Dmychadlo přeplňování: ano/ne Značka (značky): Typ (typy): Popis systému (tj. maximální tlak, přepouštěcí ventil popřípadě): Mezichladič: ano/ne Systém sání: Maximální přípustný podtlak při jmenovitých otáčkách a při plném zatížení motoru:... kpa Výfukový systém: Maximální přípustný protitlak při jmenovitých otáčkách a při plném zatížení motoru:... kpa Přídavná zařízení k omezení emise škodlivin (pokud existují a pokud nejsou pokryta pod jinými nadpisy): Popis a/nebo schémata: Dodávka paliva: Palivové čerpadlo Tlak 2 a charakteristický diagram:... kpa Vstřikovací systém Čerpadlo Informační dokument, verze platná od Příloha 4 8 z 18

9 Značka (značky): Typ (typy): Maximální dodávka paliva 2 :... mm 3 /zdvih nebo na cyklus při jmenovitých otáčkách čerpadla... min -1 (jmenovité) a při...min -1 (maximálního točivého momentu) nebo diagram: Uveďte postup seřízení: zkušební stav/motor Předvstřik křivka předvstřiku 2 : časování vstřiku 2 : Vstřikovací potrubí: délka (délky):... mm vnitřní průměr:... mm Vstřikovač (vstřikovače): Značka (značky): Typ (typy): Počáteční tlak 2 nebo diagram Regulátor otáček/výkonu Značka (značky): Typ (typy): Bod omezení otáček při plném zatížení 2 : min Bod omezení otáček bez zatížení 2 :... min Volnoběžné otáčky 2 : min Systém pro studený start Značka (značky): Typ (typy): Popis: Časování ventilů Maximální zdvih ventilů, úhly otevření a zavření ve vztahu k úvratím nebo odpovídající vlastnosti: Referenční ventilové vůle a/nebo seřizovací rozpětí 1 : Elektronické řídící funkce Pokud má motor elektronické řídící funkce, musí být uvedeny údaje odpovídajících vlastností, jmenovitě pak: Značka (značky): Typ (typy): Číslo konstrukční části:... Informační dokument, verze platná od Příloha 4 9 z 18

10 Umístění elektronické řídící jednotky: určené konstrukční části: řízené konstrukční části: Palivová nádrž (nádrže) Počet, objem, materiál: Výkres, fotografie nebo popis, určující jednoznačně umístění nádrže (nádrží): Rezervní palivová nádrže (nádrže) Počet, objem, materiál: Výkres, fotografie nebo popis, určující jednoznačně umístění nádrže (nádrží): Jmenovitý výkon:...kw při...min -1 při standardní seřízení (podle směrnice Evropského parlamentu a Rady 97/68/ES (Úř. věst. č. L 59, , s. 1)): Výkon při jmenovitých otáčkách na hřídeli pro odběr výkonu (PTO) (podle kódu 1 nebo 2 OECD nebo ISO ) (popřípadě) Jmenovité otáčky PTO (min -1 ) Odpovídající otáčky motoru (min -1 ) Výkon (kw) Maximální točivý moment:...n.m při...min -1 (podle směrnice 97/68/ES) 3.8 Jiné trakční motory nebo jiné motory (zážehové atd.) nebo jejich kombinace (vlastnosti nebo konstrukční části): Čistič vzduchu Značka (značky): Typ (typy): Střední hodnota podtlaku v sání při maximálním výkonu... kpa 3.10 Výfukový systém Popis a výkres: Značka (značky): Typ (typy): Elektrický systém Jmenovité napětí, kostřen kladný/záporný pól 1 :... V Generátor Typ: Jmenovitý výkon:... VA Informační dokument, verze platná od Příloha 4 10 z 18

11 4. PŘEVODY Výkres převodového ústrojí: Druh (mechanický, hydraulický, elektrický atd.): Stručný popis elektrických/elektronických částí (pokud jsou): Moment setrvačnosti setrvačníku motoru: Přídavné momenty setrvačnosti při nezařazeném převodu: Spojka (druh) (pokud je): Maximální změna momentu (pokud je): Převodovka (typ, manuální, způsob ovládání) (pokud je): Převodové poměry Stupeň Max. pro CVT Min. pro CVT 1 Zpětný chod 1... Převodový poměr převodovky Převodový poměr (poměry) přídavné převodovky 1 Continuous Variable Transmission = plynule měnitelný převod Koncový převod Celkové převody Maximální rozměry pneumatik na hnaných nápravách: Maximální vypočtená konstrukční rychlost traktoru při nejvyšším rychlostním stupni (uveďte činitele, užité při výpočtu) 16 :...km/h Naměřená maximální rychlost:...km/h 4.8 Skutečná dopředná vzdálenost, odpovídající jedné otáčce hnaných kol: Regulátor rychlosti: ano/ne Popis: Rychloměr, tachograf, měřič provozních hodin (pokud je montován): Rychloměr (pokud je montován) Způsob činnosti a popis mechanismu jeho pohonu: Konstanta přístroje: Přípustné odchylky měřícího mechanismu: Celkový převodový poměr: Konstrukce stupnice přístroje nebo jiného druhu displeje:... Informační dokument, verze platná od Příloha 4 11 z 18

12 Stručný popis elektrických/elektronických součástí: Tachograf, měřič provozních hodin (pokud je montován): ano/ne Uzávěrka diferenciálu (pokud je montována): ano/ne Vývodový hřídel (hřídele) (otáčky za minutu a poměr těchto otáček k otáčkám motoru) (počet, typ a umístění) Hlavní vývodový hřídel (hřídele): Ostatní: Ochranný kryt (kryty) vývodového hřídele (hřídelů) (popis, rozměry, fotografie): Ochrana částí motoru, výčnělků a kol (popis, rozměry, schémata, fotografie) ochrana jednou plochou: ochrana více plochami: ochrana celkovým zakrytím: Stručný popis elektrických/elektronických součástí (pokud jsou): NÁPRAVY 5.1 Popis každé nápravy: Značka (pokud je vhodné): Typ (pokud je vhodné): ZAVĚŠENÍ (pokud je vhodné) 6.1 Krajní kombinace (maximum-minimum) pneumatika/kolo (pokud se vyskytuje) (rozměry, vlastnosti, tlak huštění pro silniční provoz, maximální přípustná tíha, rozměry kol a přední/zadní kombinace): Způsob zavěšení (pokud je) každé nápravy nebo kola: Seřizování výšky: ano/ne/volitelné Stručný popis elektrických/elektronických částí (pokud jsou): Jiná zařízení (pokud jsou): ŘÍZENÍ 7.1 Druh řízení: manuální/posilované/servořízení Otočná poloha řízení (popis): Převod a ovládání Druh převodu řízení (uveďte popřípadě zvlášť pro přední a zadní kola): Spojení s koly (včetně jiného spojení než mechanického; uveďte popřípadě zvlášť pro přední a zadní kola): Stručný popis elektrických/ elektronických částí (pokud jsou):... Informační dokument, verze platná od Příloha 4 12 z 18

13 7.2.3 Způsob posílení (pokud je): Způsob a schéma činnosti, značka (značky) a typ (typy): Schematický nákres úplného řídicího mechanismu s udáním umístění různých zařízení na vozidle, která ovlivňují chování řízení: Schematický výkres ( výkresy) ovládacích prvků řízení: Rozsah a způsob případného seřízení ovládacího prvku řízení: Maximální úhel rejdu kol (pokud je) vpravo...stupňů; počet otáček volantu: vlevo...stupňů; počet otáček volantu: Minimální kruh otáčení (bez brzdění) 17 : vpravo:... mm vlevo:... mm 7.5 Postup seřízení ovladače řízení (popřípadě): Stručný popis elektrických/ elektronických částí (pokud jsou): BRZDY (celkový výkres a funkční schéma) Soustava pro provozní brzdění: Soustava pro nouzové brzdění: Soustava pro parkovací brzdění: Jakékoli přídavné brzdové zařízení (zvláště zpomalovací brzda retardér): U vozidel s protiblokovacími systémy popis činnosti soustavy (včetně všech elektronických částí), elektrické blokové schéma, schéma hydraulických nebo pneumatických obvodů: Seznam všech řádně označených částí systému brzd: Rozměry největších přípustných pneumatik na brzděných nápravách: Výpočty systému brzd (stanovení poměru celkových brzdných sil na obvodu kol k síle, působící na ovladač brzdění): Blokování ovladače brzdění na levé a na pravé straně: Vnější zdroj (zdroje) energie (pokud je): (vlastnosti, kapacita zásobníků energie, maximální a minimální tlak, tlakoměr a varovné zařízení minimálního tlaku na přístrojové desce, podtlakové zásobníky a plnící ventil, plnící kompresor, vyhovění ustanovením na tlaková zařízení): Traktory, vybavené zařízením pro brzdění přípojných vozidel: ovladač brzdění přípojného vozidla (popis, vlastnosti): mechanické/hydraulické/pneumatické propojení konektory, spojky, bezpečnostní zařízení (popis, výkres, schéma):... Informační dokument, verze platná od Příloha 4 13 z 18

14 propojení jednohadicové nebo dvouhadicové 1 : plnící tlak (jednohadicový systém):... kpa plnící přetlak (dvouhadicový systém):... kpa 9. POLE VÝHLEDU, ZASKLENÍ, STÍRAČE ČELNÍHO SKLA A ZPĚTNÁ ZRCÁTKA 9.1 Pole výhledu Výkres (výkresy) nebo fotografie, ukazující umístění částí dopředného pole výhledu: Zasklení Údaje pro rychlou identifikaci referenčního bodu: Čelní sklo (skla) Užitý materiál: Způsob montáže: Úhel sklonu:...stupňů Číslo (čísla) schválení typu konstrukční části: Příslušenství čelního skla, jeho umístění a výstižný popis jakýchkoliv elektrických/elektronických součástí: Ostatní okna Umístění: Užitý materiál (materiály): Číslo (čísla) schválení typu konstrukční části: Stručný popis elektrických/elektronických částí mechanismu spouštění oken (jsou-li užity): Stírače čelního skla: ano/ne 1 (popis, počet, frekvence stírání): Zpětné zrcátko (zrcátka) Třídy: Značka schválení typu konstrukční části: Umístění ve vztahu ke konstrukci traktoru (výkresy): Způsob (způsoby) připevnění: Volitelné vybavení, které může ovlivnit výhled dozadu: Stručný popis elektrických/elektronických částí seřizovacího mechanismu (jsou-li užity): Odmrazování a odmlžování Technický popis:... Informační dokument, verze platná od Příloha 4 14 z 18

15 10. OCHRANNÁ KONSTRUKCE PŘI PŘEVRÁCENÍ, OCHRANA PŘED POVĚTRNOSTÍ, SEDADLA, NÁKLADNÍ PLOŠINY 10.1 Ochranná konstrukce při převrácení Rám (rámy) Obchodní název (názvy): Značka (značky) schválení typu konstrukční části: Vnitřní a vnější rozměry: Materiál (materiály) a výrobní technologie: Kabina (kabiny) Obchodní název (názvy): Značka (značky) schválení typu konstrukční části: Dveře (počet, rozměry, směr otevírání, zámky a závěsy): Okna a únikový východ (východy) (počet, rozměry, umístění): Jiné způsoby ochrany před povětrností (popis): Vnitřní a vnější rozměry: Ochranný oblouk (oblouky) otevřeného vozidla, montován vpředu/vzadu 1, sklopný dolů nebo nesklopný 1 : Popis (umístění, upevnění atd.): Obchodní značka (značky) nebo název (názvy): Značka (značky) schválení typu konstrukční části: Rozměry: Materiál (materiály) a výrobní technologie: Pracovní prostor a přístup do kabiny řidiče (popis, vlastnosti nebo kótované výkresy) Sedadla a opěrky nohou Sedadlo (sedadla) řidiče (výkresy, fotografie, popis): Obchodní značka (značky) nebo název (názvy): Značka (značky) schválení typu konstrukční části: Kategorie typu sedadla: kategorie A třídy I/II/III, kategorie B Umístění a hlavní vlastnosti: Systém seřizování: Systém přesouvání a blokování: Sedadla spolujezdců (počet, rozměry, umístění a vlastnosti): Opěrky nohou (počet, rozměry a umístění): Nákladní plošina Rozměry:... Informační dokument, verze platná od Příloha 4 15 z 18

16 Umístění: Technicky přípustné naložení: Rozložení naložení na nápravy: Potlačení radiového rušení Popis a výkresy/ fotografie tvaru a materiálu částí karoserie, která tvoří motorový prostor a jemu nejbližší část prostoru pro cestující: Výkresy nebo fotografie polohy kovových částí v motorovém prostoru (např. topná zařízení, náhradní kolo, filtr sání, řídicí mechanismus atd.): Tabulka a výkres odrušovacích prostředků: Údaje o jmenovitých hodnotách stejnosměrného odporu a u odporových zapalovacích kabelů o jejich jmenovitém odporu na 1 m: ZAŘÍZENÍ PRO OSVĚTLENÍ A PRO SVĚTELNOU SIGNALIZACI (kótované výkresy vnějšku traktoru s údaji o umístění svítících ploch všech zařízení; počet svítilen, jejich přívody, značky schválení typu a barva jimi vyzařovaného světla) Povinná zařízení Potkávací světlomety: Přední obrysové svítilny: Zadní obrysové svítilny: Směrové svítilny: - přední:... - zadní:... - boční: Zadní odrazky: Svítilny k osvětlení zadní registrační tabulky: Brzdové svítilny: Výstražný signál: Volitelná zařízení Dálkové světlomety: Přední světlomet do mlhy: Zadní mlhová svítilna: Zpětný světlomet: Pracovní světlomet: Parkovací svítilny: Doplňkové obrysové svítilny: Varovná svítilna (svítilny) pro směrové svítilny přípojného vozidla:... Informační dokument, verze platná od Příloha 4 16 z 18

17 11.3 Stručný popis elektrických/elektronických součástí jiných, než jsou svítilny (pokud jsou): RŮZNÉ 12.1 Zvukové výstražné (zvuková výstražná) zařízení (umístění): Číslo (čísla) schválení typu konstrukční části: Mechanické spojovací zařízení mezi traktorem a taženým vozidlem: Typ (typy) spojovacího zařízení: Obchodní značka (značky): Číslo (čísla) schválení typu konstrukční části: Zařízení konstruováno pro maximální horizontální zatížení hmotností...kg a pro maximální vertikální zatížení hmotností..kg (pokud je) Hydraulické zdvihací zařízení: tříbodový závěs: ano/ne Spojení k napájení zařízení pro osvětlení a pro světelnou signalizaci 12.5 Montáž, umístění, funkce a označení ovladačů (popis. fotografie nebo náčrty): Umístění zadní registrační tabulky (tvar a rozměry): Přední spojovací zařízení (tvar a rozměry): Popis palubní elektroniky k provozu a řízení nářadí montovaného na vozidle nebo taženého nářadí:... Poznámky Nehodící se škrtněte Uveďte dovolenou odchylku. Jestliže byl schválen typ některé konstrukční části, nemusí být tato konstrukční část popisována, uvede-li se odkaz na toto schválení. Obdobně nemusí být konstrukční část popisována, je-li její konstrukce jasně patrná z přiložených schémat nebo výkresů. V každém bodě, kdy musí být přiloženy výkresy nebo fotografie, udejte čísla odpovídajících přiložených dokumentů. Klasifikace podle definic uvedených v příloze II. ISO norma a Hmotnost řidiče se uvažuje v hodnotě 75 kg.. Nářadí znamená Skříňku nářadí. ISO norma (bod 6.4). ISO norma ISO norma (bod 6.1). ISO norma (bod 6.2). ISO norma (bod 6.3). Informační dokument, verze platná od Příloha 4 17 z 18

18 ISO norma (bod 6.6). ISO norma (bod 6.7). ISO norma (bod 8.). Požadované informace je třeba dodat pro všechny možné varianty. Povolena je odchylka 5 %. Toto ustanovení musí být podloženo měřením při rychlosti nepřevyšující včetně povolené odchylky 3 km/h rychlost 43 km/h (viz směrnici Komise 98/89/ES (Úř. věst. č. L 322, , s. 40)). ISO norma 789/ Pro každé brzdové zařízení se uvedou následující podrobnosti: - typ a popis brzd (kótovaný výkres) )Bubny nebo kotouče atd, brzděná kola, převod na tato kola, třecí plochy, vlastnosti a účinné plochy, poloměr bubnů, čelistí nebo kotoučů, hmotnost bubnů a seřizovací zařízení), - převod a ovladače (připojte schéma) (konstrukce, seřízení, pákové převody, přístupnost ovladačů a jejich umístění, u mechanického převodu rohatkové ovladače, vlastnosti hlavních částí převodu, ovládací válce a písty, brzdové válce). Mechanické pevnostní hodnoty spojovacího zařízení. U žádostí, které zahrnují více než jeden základní motor, je třeba dodat pro každý motor samostatný dokument. Informační dokument, verze platná od Příloha 4 18 z 18
