1 Aktualizace, proč a jak 1 AA/SEC-CMS2 01/2016 Robert Bosch GmbH Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion,

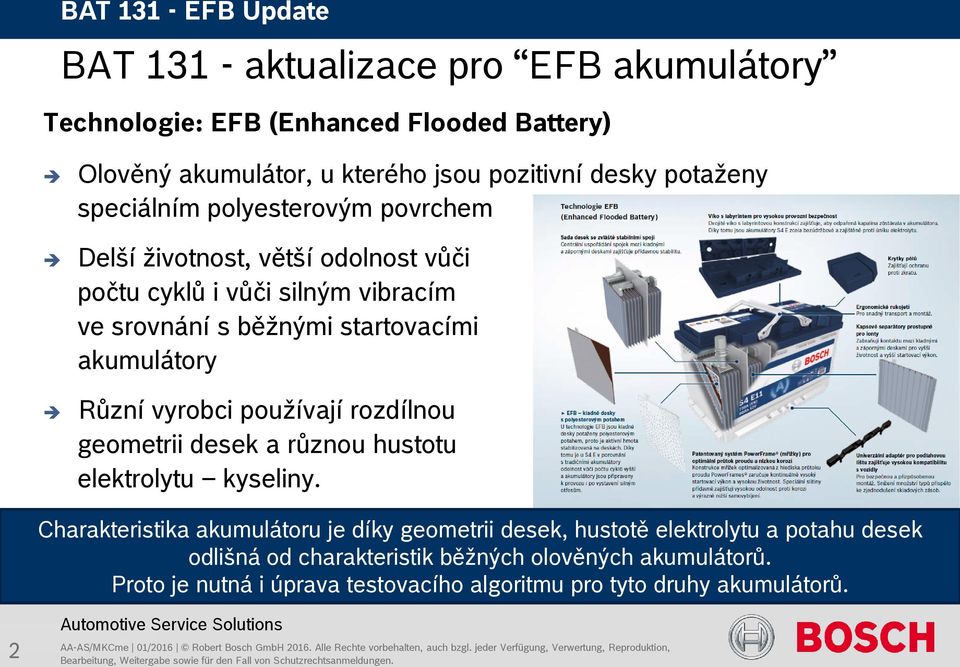

2 Technologie: EFB (Enhanced Flooded Battery) Olověný akumulátor, u kterého jsou pozitivní desky potaženy speciálním polyesterovým povrchem Delší životnost, větší odolnost vůči počtu cyklů i vůči silným vibracím ve srovnání s běžnými startovacími akumulátory Různí vyrobci používají rozdílnou geometrii desek a různou hustotu elektrolytu kyseliny. Charakteristika akumulátoru je díky geometrii desek, hustotě elektrolytu a potahu desek odlišná od charakteristik běžných olověných akumulátorů. Proto je nutná i úprava testovacího algoritmu pro tyto druhy akumulátorů. 2

3 Jak probíhá test EFB akumulátoru? EFB aditiva, např. uhlík, vedou k rozdílným měřením vodivosti. Každý jednotlivý typ akumulátoru musí být podrobně přezkoušen, aby se zjistilo, zda je nutné použít speciání testovací algoritmuis. Je nezbytné testovat minimálně 3 akumulátory od jedenoho typu. Proč je potřeba nový software? Protože BAT 131 používá vždy algoritmus příslušný ke zvolenému akumulátoru. Pokud je použit standardní algoritmus, může být test nesprávně vyhodnocený a výsledek testu zkreslený. 3

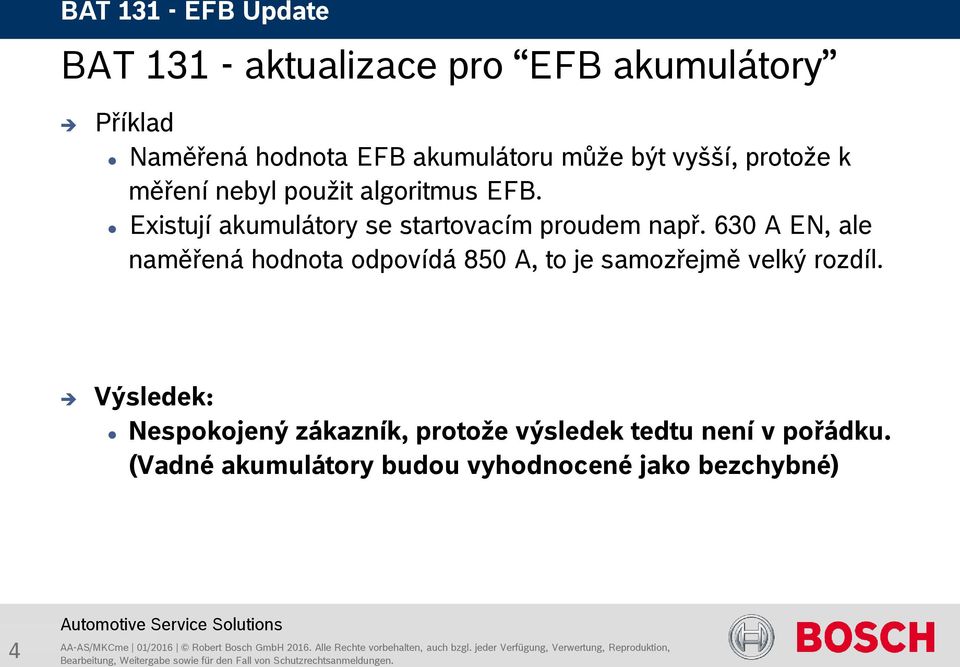

4 Příklad Naměřená hodnota EFB akumulátoru může být vyšší, protože k měření nebyl použit algoritmus EFB. Existují akumulátory se startovacím proudem např. 630 A EN, ale naměřená hodnota odpovídá 850 A, to je samozřejmě velký rozdíl. Výsledek: Nespokojený zákazník, protože výsledek tedtu není v pořádku. (Vadné akumulátory budou vyhodnocené jako bezchybné) 4

5 Předepsané hodnoty formou předplatného (ABO) stejně jako v případě ESI[tronic] Aktualizace bude dodávána formou USB vcard (1 aktualizace ročně) K dispozici od února 2016 Objednání: Stejný systém jako při objednávání ESI[tronic] : v objednávkovém formuláři ESI[tronic] přibude řádka BAT 131 EFB Update USB Card Objednací číslo: P BAT 131 EFB-Update Katalogová cena: 1 896,- Kč / 71,82,- ročně 5

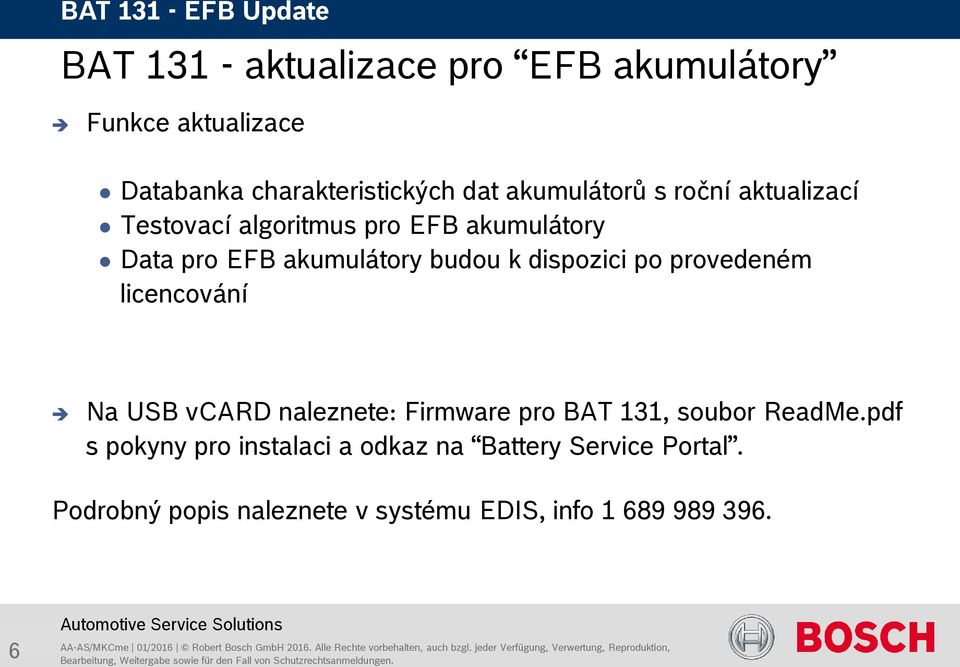

6 Funkce aktualizace Databanka charakteristických dat akumulátorů s roční aktualizací Testovací algoritmus pro EFB akumulátory Data pro EFB akumulátory budou k dispozici po provedeném licencování Na USB vcard naleznete: Firmware pro BAT 131, soubor ReadMe.pdf s pokyny pro instalaci a odkaz na Battery Service Portal. Podrobný popis naleznete v systému EDIS, info

7 Seznam č. 1 obsahuje následujících 26 akumulátorů: Identification Rated CCA Type Algorithm Standard Ah List Brand Typ 1 Bosch S4 E EFB 271-2TAE00-B EN Bosch S4 E EFB 271-2TAE00-B EN Bosch S4 E EFB 271-2TAE00-B EN Bosch S4 E EFB 271-2TAE00-B EN Bosch S4 E EFB 271-2TAE00-B EN Bosch TE EFB 271-2TAE00-B EN Bosch TE EFB 271-2TAE00-B EN STR 760 EFB 271-2TAE00-B EN SAE/60AH 450 EFB 271-2TAE00-B SAE SAE/70AH 620 EFB 271-2TAE00-B SAE N EFB 271-2TAE00-B CCA SAE/60AH 590 EFB 271-2TAE00-B SAE SAE/75AH 700 EFB 271-2TAE00-B SAE Q EFB 271-2TAE00-B CCA Q EFB 271-2TAE00-B CCA S EFB 271-2TAE00-B CCA T EFB 271-2TAE00-B CCA T EFB 271-2TAE00-B CCA D23L 570 EFB 271-2TAE00-B CCA D26L 720 EFB 271-2TAE00-B CCA SAE/69AH 680 EFB 271-2TAE00-B SAE EN/60AH 560 EFB 271-2TAE00-B EN EN/70AH 660 EFB 271-2TAE00-B EN EN/60AH 640 EFB 271-2TAE00-B EN EN/70AH 720 EFB 271-2TAE00-B EN ADIN/79AH 420 EFB 271-2TAE00-B DIN 79 1 Předběžný výhled obsahu plánovaných aktualizací na další roky: Number of new batteries Battery List 1 List 2 List 3 List Bosch 5 x car 5 x car 7 x car 7 x car Bosch 2 x truck 2 x truck 4 x truck 4 x truck non Bosch 16 x car 6 x car 6 x car 6 x car total: in in in

8 BAT EFB Update Průběh aktualizace Přihlášení na web stránku Bosch Zadání sériového čísla BAT131 Vytvoření licencovacího souboru (Keyfile) Uložení licencovacího souboru (Keyfile) na USB kartu Automatický proces instalace aktualizace BAT 131 cca. 10 min Aktualiozace může být instalována a použita i bez licencování funkce EFB Aktivace testovacích funkcí EFB muže být provedena později: 1. Importem z USB vcard : uložením licencovacího souboru (Keyfile) na USB vcard 2. Manuálním zadáním na přístroji BAT 131 8

9 Možnost zakoupení aktualizace pro testování EFB akumulátorů bude ohlášena v letáku ESI[tronic] 2.0 Novinky 2016/1 Na dalších stránkách bude vysvětleno, jak probíha vlastní instalace Na dodaném USB vcard se nachází i soubor ReadMe.pdf Dále s dodávkou dostanete přiložený list, který odkazuje na zmiňovaný soubor ReadMe.pdf 9

10 Dodávka Zákaznické číslo USB vcard Heslo 10

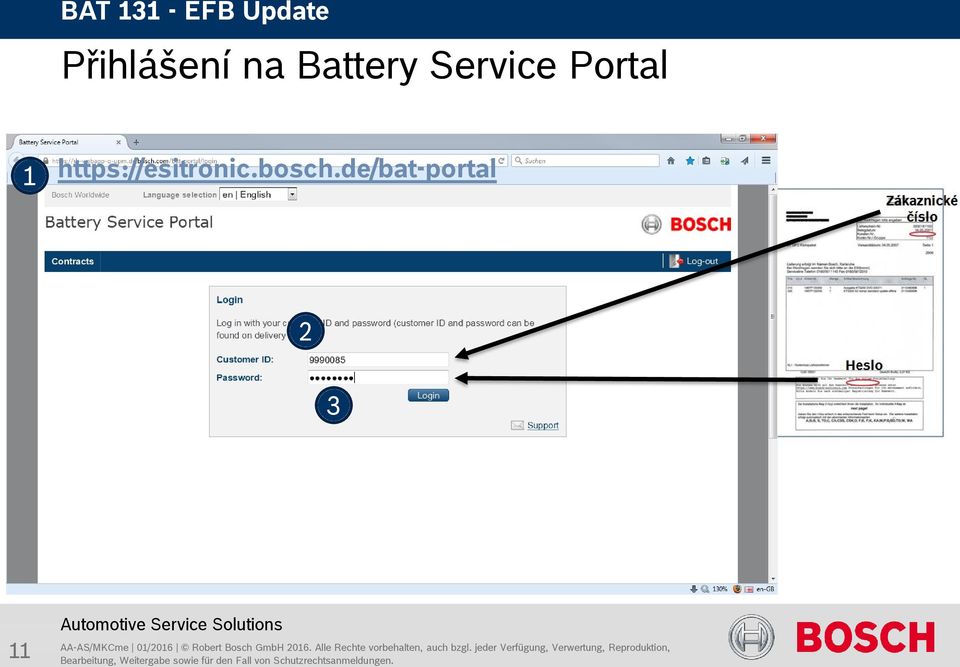

11 Přihlášení na Battery Service Portal

12 Volba kontraktu 4 12

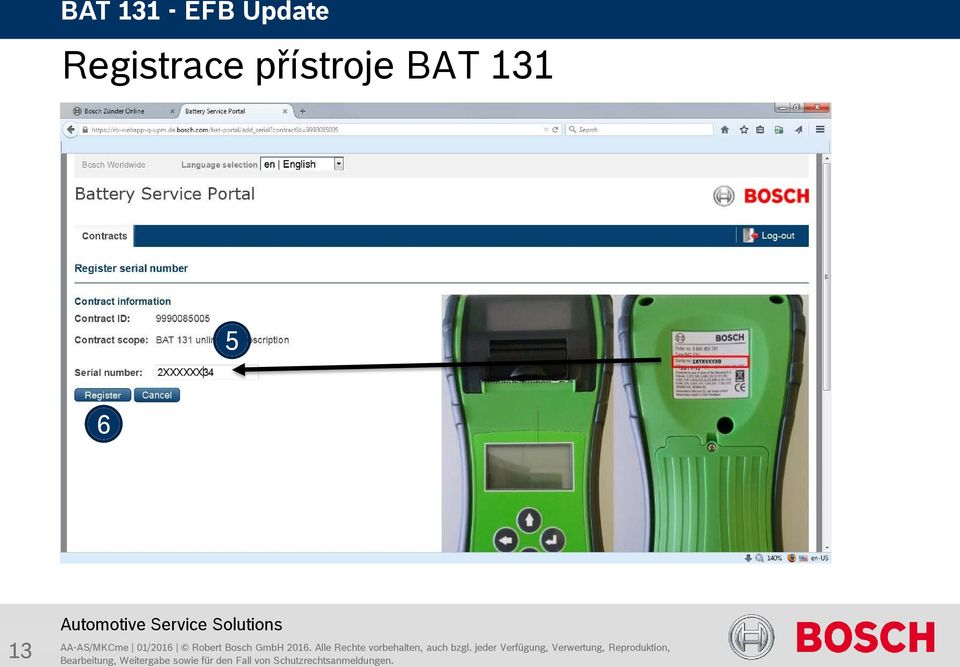

13 Registrace přístroje BAT

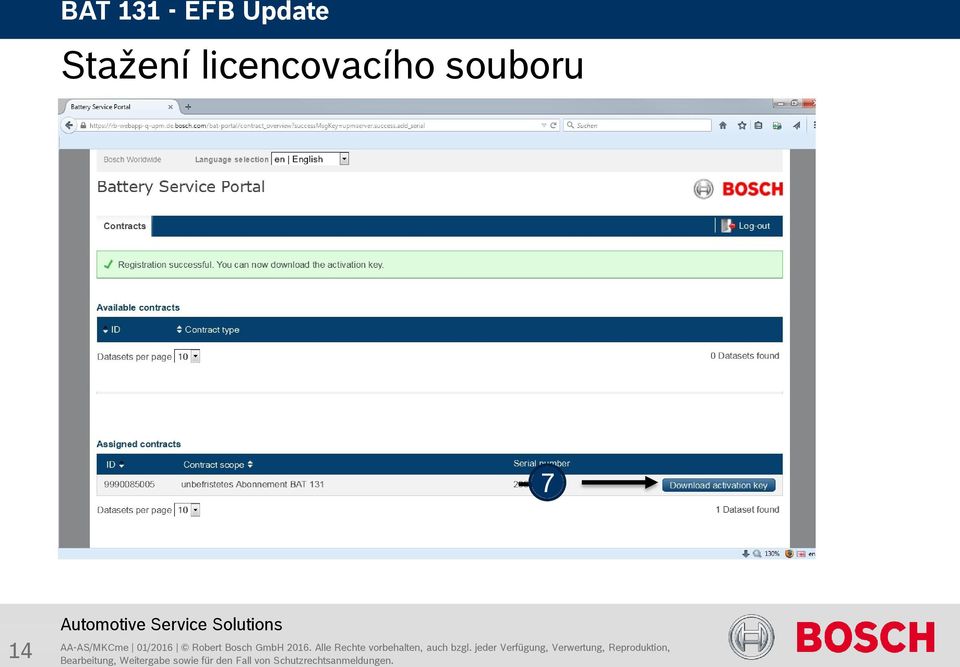

14 Stažení licencovacího souboru 7 14

15 Uložení licencovacího souboru na USB vcard

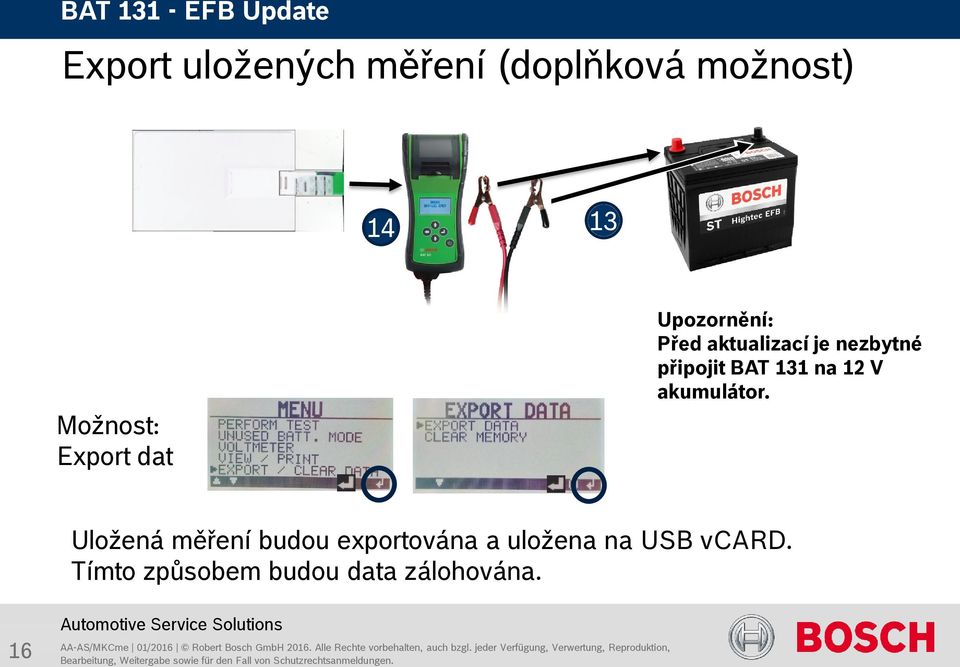

16 Export uložených měření (doplňková možnost) Možnost: Export dat Upozornění: Před aktualizací je nezbytné připojit BAT 131 na 12 V akumulátor. Uložená měření budou exportována a uložena na USB vcard. Tímto způsobem budou data zálohována. 16

17 Aktualizace BAT Menu -> Nastavení -> Aktualizace 10 min Menu Ověření, jestli je EFB v nabídce Typ Akumulátoru. 17
