1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC CNC CAM

2 HSMWorks Přehled modulů Kapitola 1 - seznámení s prostředím HSM Works Kapitola 2 - import modelů, polohování Kapitola 3 - základy soustružení v HSM Works Kapitola 4 - soustružení profilu Kapitola 5 - soustružení zápichů a závitů Kapitola 6 - vrtání Kapitola 7-2D frézování čela a kapsování Kapitola 8-2D frézování kontury a drážky Kapitola 9-2D frézování závitu a vyvrtávání Kapitola 10-3D frézování vodorovné, konturové a rovnoběžné Kapitola 11-3D frézování rovnoměrné, tužkové a paprskové Kapitola 12-3D frézování adaptivní a postprocesing

3 Obsah: Vrtání na soustruhu Zarovnání čelní plochy Vrtání Vnitřní soustružení Vrtání děr ve 3D Vrtání Průvodce vrtáním Vrtání Vrták

4 Vrtání na soustruhu Vrtání a vyvrtávání na soustruhu bude předvedeno na následujícím jednoduchém obrobku. Obr.: zdroj [4] Obsah

5 Postup 1. Zarovnání čelní plochy funkcí Soustružení čela 2. Příprava otvoru pro vnitřní soustružení funkcí Vrták 3. Vnitřní soustružení funkcí Soustružení profilu Obr.: zdroj [4] Obsah

6 1. Zarovnání čelní plochy 1. Zvolit nástroj a nastavit řezné podmínky 2. Nastavit hranice obrábění 3. Nastavit parametry na kartách Geometrie, Průchody a Napojování (pokud je to nutné) Obr.: zdroj [2,4] Obsah

7 1. Zarovnání čelní plochy 1. Zvolit nástroj a nastavit řezné podmínky 2. Nastavit hranice obrábění 3. Nastavit parametry na kartách Geometrie, Průchody a Napojování (pokud je to nutné) Obr.: zdroj [2,4]

8 1. Zarovnání čelní plochy 1. Zvolit nástroj a nastavit řezné podmínky 2. Nastavit hranice obrábění 3. Nastavit parametry na kartách Geometrie, Průchody a Napojování (pokud je to nutné) Obr.: zdroj [2,4]

9 2. Vrtání 1. Zvolit nástroj a nastavit řezné podmínky 2. Nastavit hranice obrábění 3. Nastavit výšky přejezdů 4. Volba cyklu Vrtání Nástroj: Řezné podmínky nastavené podle nástroje lze změnit pro každou dráhu Obr.: zdroj [2,4] Obsah

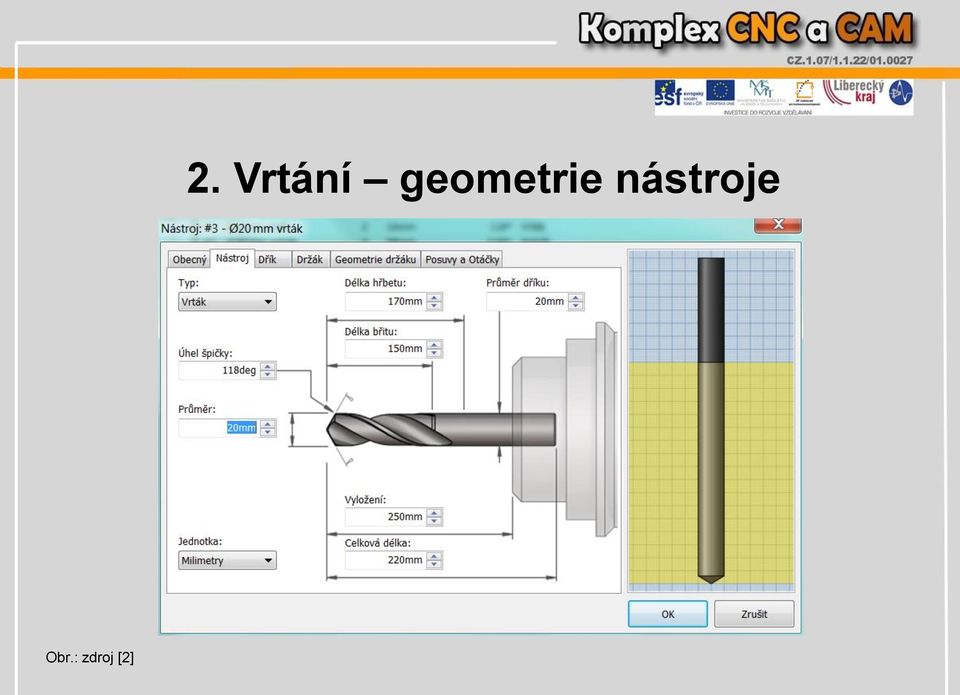

10 Obr.: zdroj [2] 2. Vrtání geometrie nástroje

11 Obr.: zdroj [2] 2. Vrtání řezné podmínky

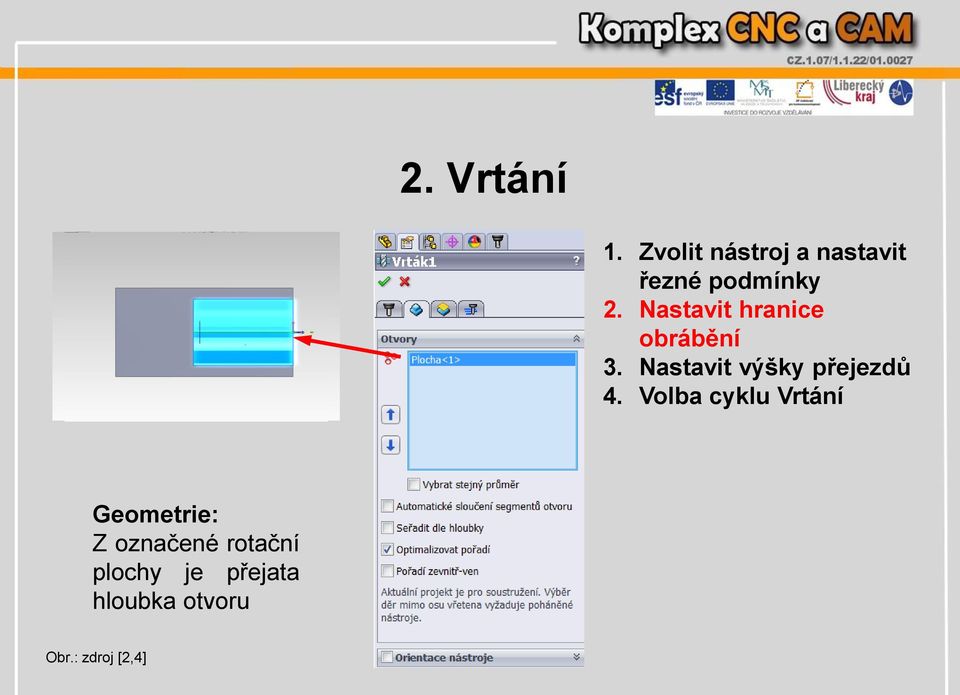

12 2. Vrtání 1. Zvolit nástroj a nastavit řezné podmínky 2. Nastavit hranice obrábění 3. Nastavit výšky přejezdů 4. Volba cyklu Vrtání Geometrie: Z označené rotační plochy je přejata hloubka otvoru Obr.: zdroj [2,4]

13 2. Vrtání 1. Zvolit nástroj a nastavit řezné podmínky 2. Nastavit hranice obrábění 3. Nastavit výšky přejezdů 4. Volba cyklu Vrtání Výšky: Začátek a konec díry je určen plochou. Konec lze vztáhnout ke špičce, nebo patě nástroje. Obr.: zdroj [2,4]

14 2. Vrtání 1. Zvolit nástroj a nastavit řezné podmínky 2. Nastavit hranice obrábění 3. Nastavit výšky přejezdů 4. Volba cyklu Vrtání Průchody: Cykly jsou podrobně vysvětleny v kontextové nápovědě Obr.: zdroj [2,4]

15 Nástroj: Pro vnitřní obrábění je nutné zvolit volbu Obrobit uvnitř 3. Vnitřní soustružení 1. Zvolit nástroj a nastavit řezné podmínky 2. Nastavit hranice obrábění 3. Nastavit parametry na kartách Geometrie, Průchody a Napojování (pokud je to nutné) Obr.: zdroj [2,4] Obsah

16 Poloměrový: Nastavení mezí u obrábění vnitřního profilu je obdobné jako u vnějšího. Obr.: zdroj [2,4] 3. Vnitřní soustružení 1. Zvolit nástroj a nastavit řezné podmínky 2. Nastavit hranice obrábění 3. Nastavit parametry na kartách Geometrie, Průchody a Napojování (pokud je to nutné)

17 3. Vnitřní soustružení 1. Zvolit nástroj a nastavit řezné podmínky 2. Nastavit hranice obrábění 3. Nastavit parametry na kartách Geometrie, Průchody a Napojování (pokud je to nutné) Obr.: zdroj [2,4]

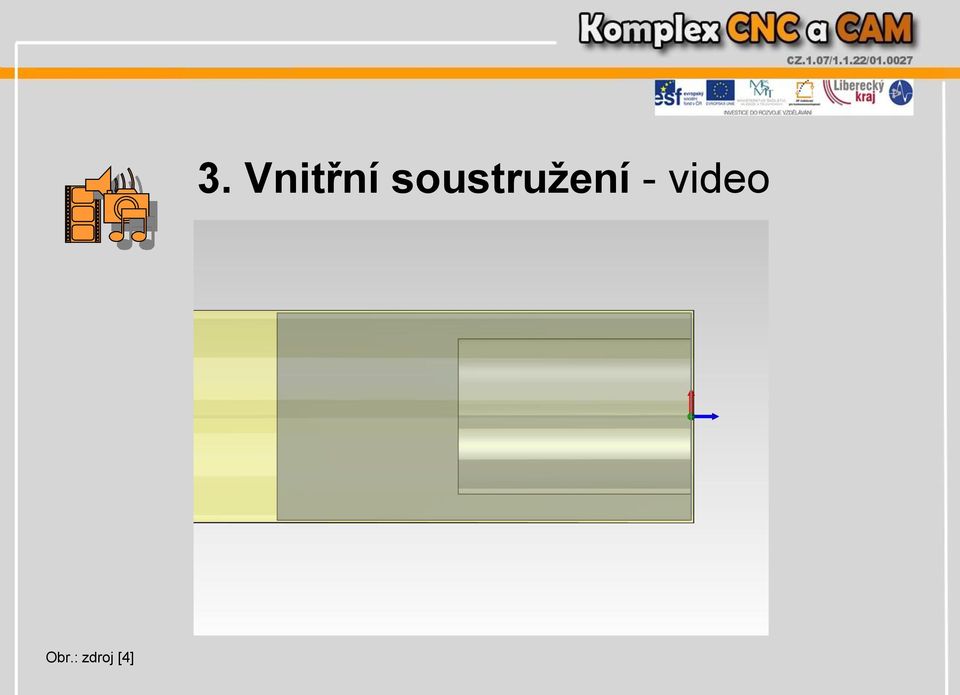

18 Obr.: zdroj [4] 3. Vnitřní soustružení - video

19 Vrtání děr ve 3D Principy vrtání v HSM Works budou osvětleny na desce opatřené otvory různých tvarů, průměrů, s osazením atd. Model je připraven v souboru deska.sldprt. Obr.: zdroj [4] Obsah

20 Založení projektu (opakování 2. téma) Přepnout do prostředí HSMWORKS a založit projekt. MENU > CAM > PROJEKT 1. Nastavit typ projektu - frézování 2. Volba polotovaru automatický 3. Nastavit přídavky polotovaru 4. Nastavit souřadný systém Obr.: zdroj [2]

21 Vrtání Pro tvorbu děr obsahuje program HSM Works funkci Vrtání. Menu vrtání obsahuje funkce: 1. Průvodce vrtáním 2. Vrták Obr.: zdroj [2] Obsah

22 I. Průvodce vrtáním 1. Karta Nástroj nástroje se volí automaticky podle průměru děr, volí se zde knihovny z nichž jsou vybrány příslušné nástroje a rychlosti. Obr.: zdroj [2] Obsah

23 I. Průvodce vrtáním 2. Karta Geometrie nastavení parametrů a) Orientace nástroje b) Omezit průměr výběr otvorů, podle průměru od do D = 8 mm D = 6 mm Obr.: zdroj [2,4]

24 I. Průvodce vrtáním 2. Karta Geometrie nastavení parametrů c) Zahrnout vrtané otvory výběr otvorů zakončených kuželem Pozor na automatické výběry tento průměr vznikl vyříznutím válce do kužele Obr.: zdroj [2,4]

25 I. Průvodce vrtáním 2. Karta Geometrie nastavení parametrů d) Zahrnout vyvrtávané otvory výběr otvorů s rovným čelem Pozor: automaticky jsou zvoleny vrtáky Následné vyvrtávání je třeba ještě dokončit válcovou frézou. Obr.: zdroj [2,4]

26 I. Průvodce vrtáním 2. Karta Geometrie nastavení parametrů e) Zahrnout průchozí otvory Pro otevřené díry e) Zahrnout zaoblení Pozor: automaticky jsou zvoleny vrtáky Následné vyvrtávání je třeba ještě dokončit kulovou frézou. Obr.: zdroj [2,4]

27 II. Vrták 1. Karta Nástroj slouží ke zvolení nástroje z knihovny. Na této kartě je ještě možné volit řezné podmínky. Obr.: zdroj [2] Obsah

28 II. Vrták 2. Karta Geometrie nastavení parametrů Obr.: zdroj [2] Je třeba zvolit geometrii: a. Horní hrana otvoru b. Dolní hrana otvoru je třeba nastavit hladiny výšek (Karta Výšky) c. Plocha pláště d. Plocha čelního kužele/kruhu e. Úsečkou (případně koncovými body charakterizujícími osu otvoru) Vybrat stejný průměr vybere všechny stejné otvory na obrobku (nutné označit plochu pláště).

29 II. Vrták 3. Karta Výšky nastavení hladin je obdobné jako u předešlých funkcí Funkce vrtat špičkou skrz dno Obr.: zdroj [2]

30 II. Vrták 4. Karta Průchody nastavení způsobů vrtání pomocí nastavených cyklů. Jednotlivé cykly mají další parametry, jejich význam je zřejmý z kontextové nápovědy. Obr.: zdroj [2]

31 Literatura použitá v cyklu prezentací HSMWorks: [1] Keller,P.: Programování a řízení CNC strojů, TUL 2005 (skripta) [2] Solidvision, HSMWorks 2013 R [software]. [přístup ]. Dostupné z: [3] Solidvision, SolidWorks 2011, x64 SP5.0 [software]. [přístup ]. Dostupné z [4] Osobní archiv autora [5] Siemens, Sinumeric 810/820 Turn, manuál k programu, vydal Siemens 1990 [6] Soustružení ostrých závitů: Druhy ostrých závitů. [online]. [cit ]. Dostupné z: [7] Vrtací závitořezné frézy zkracují výrobní časy. MM PRŮMYSLOVÉ SPEKTRUM. Inovace.cz [online]. 16. duben 2009 [cit ]. Dostupné z: [8] Casemodding: Spojovací materiály: Vnitřní závity. ŠTĚPÁNEK, Jan. [online] [cit ]. Dostupné z: [9] TECHNOLOGIE I: ZÁKLADNÍ METODY OBRÁBĚNÍ 1. část. In: HUMÁR, Anton. Vutbr.cz: ust.fme.vutbr.cz [online]. Brno: VUT, 2004 [cit ]. Dostupné z: [10] Závitování: Frézování závitů. [online]. [cit ]. Dostupné z:

32 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval(a): Ing. Aleš Najman, SPŠSE a VOŠ LIBEREC na@pslib.cz /26
