Uživatelský manuál (CZ)

Transkript

1 Uživatelský manuál (CZ) - 1 -

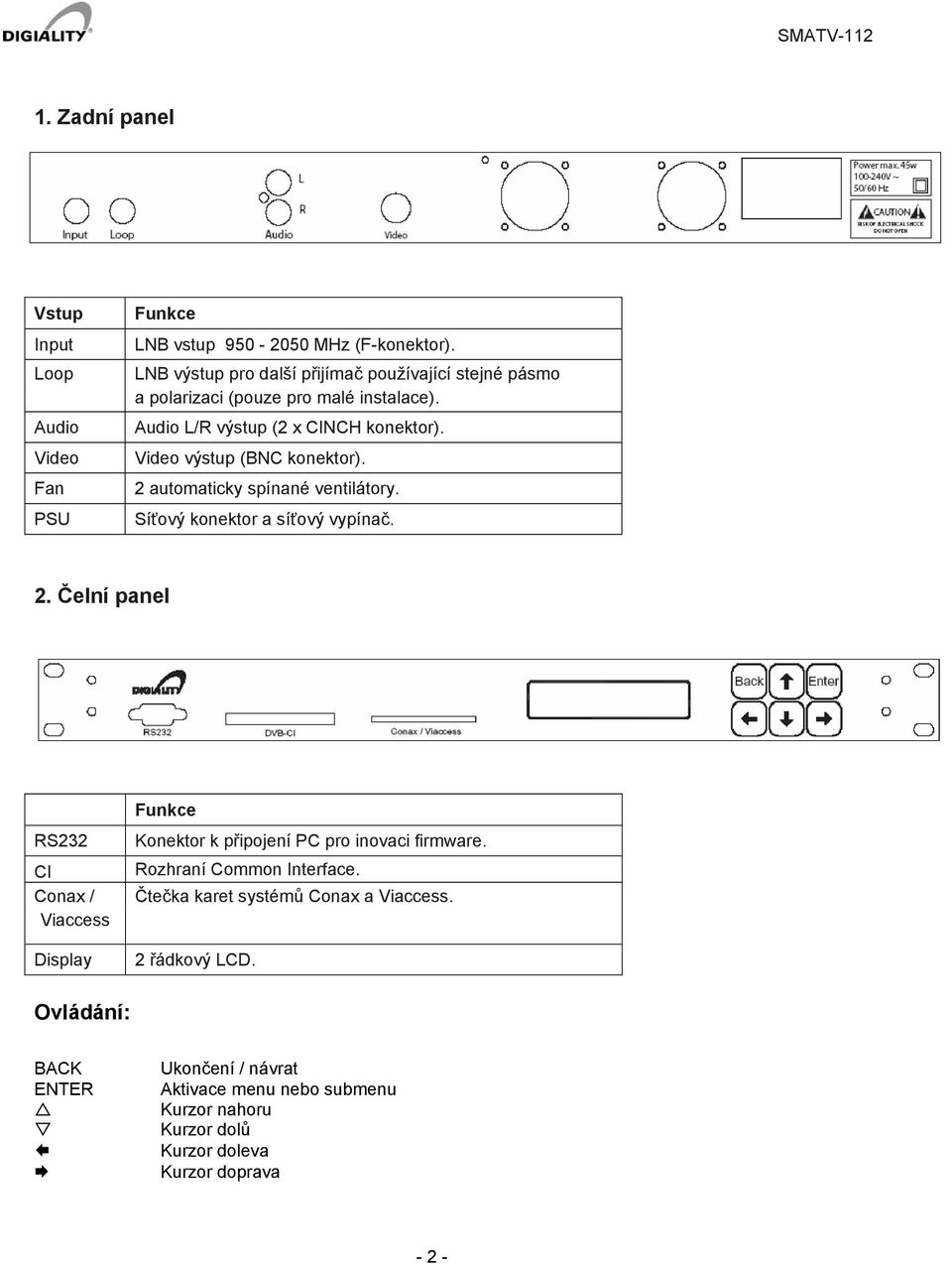

2 1. Zadní panel Vstup Input Loop Audio Video Fan PSU Funkce LNB vstup MHz (F-konektor). LNB výstup pro další přijímač používající stejné pásmo a polarizaci (pouze pro malé instalace). Audio L/R výstup (2 x CINCH konektor). Video výstup (BNC konektor). 2 automaticky spínané ventilátory. Síťový konektor a síťový vypínač. 2. Čelní panel RS232 CI Conax / Viaccess Display Funkce Konektor k připojení PC pro inovaci firmware. Rozhraní Common Interface. Čtečka karet systémů Conax a Viaccess. 2 řádkový LCD. Ovládání: BACK ENTER Ukončení / návrat Aktivace menu nebo submenu Kurzor nahoru Kurzor dolů Kurzor doleva Kurzor doprava - 2 -

3 3. Poznámka k typu LNB Nedoporučujeme použití více přijímačů SMATV-112 připojených na jedno univerzální LNB. V takovém případě je vhodnější použití konvertoru typu quatro nebo twin. 4. LCD displej LCD displej zobrazuje tyto informace: Název programu Teplota (uvnitř přijímače) Čas od posledního restartu Chybovost (BER) POZNÁMKA! Pokud LCD displej bliká,signalizuje problémy s příjmem a automatický restart (funkce Watchdog). 5. Ovládání přijímače - menu Stiskněte klávesu ENTER pro aktivaci ovládacího menu, a opět stiskněte ENTER pro volbu vybrané položky menu. Na displeji budou zobrazeny jednotlivé položky menu. Jestliže jsou zobrazeny symboly a je možné se v menu pohybovat pomocí kláves nahoru a dolů. Stejně tak při zobrazených symbolech a se lze pohybovat vlevo a vpravo. 5.1 LNB Setup DiSEqC Pomocí klávesy můžete volit následujícící položky: 1- DiSEqC vstup 1 2- DiSEqC vstup 2 3- DiSEqC vstup 3 4- DiSEqC vstup 4 5- none (žádný DiSEqC příkaz) - 3 -

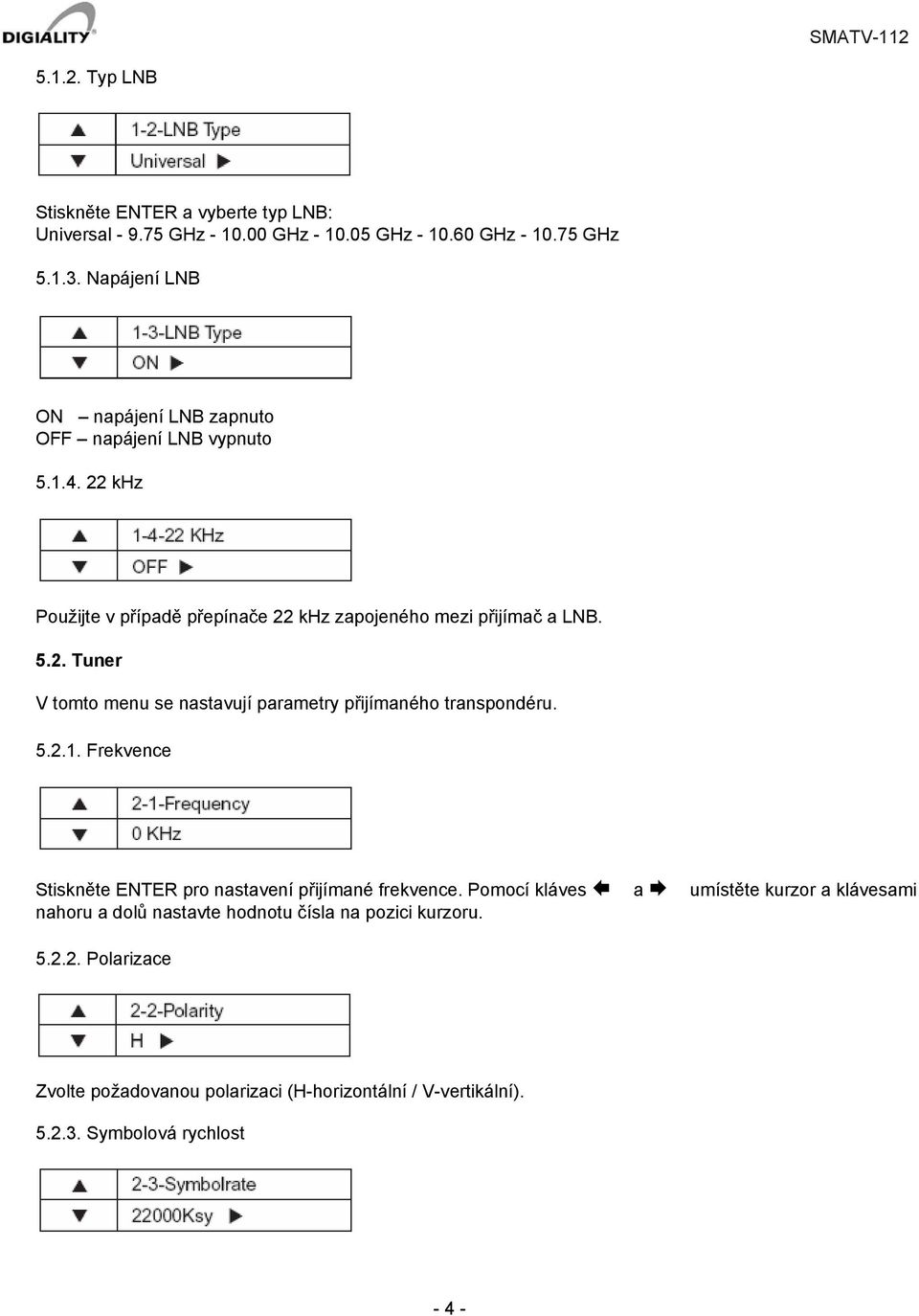

4 Typ LNB Stiskněte ENTER a vyberte typ LNB: Universal GHz GHz GHz GHz GHz Napájení LNB ON napájení LNB zapnuto OFF napájení LNB vypnuto khz Použijte v případě přepínače 22 khz zapojeného mezi přijímač a LNB Tuner V tomto menu se nastavují parametry přijímaného transpondéru Frekvence Stiskněte ENTER pro nastavení přijímané frekvence. Pomocí kláves a umístěte kurzor a klávesami nahoru a dolů nastavte hodnotu čísla na pozici kurzoru Polarizace Zvolte požadovanou polarizaci (H-horizontální / V-vertikální) Symbolová rychlost - 4 -

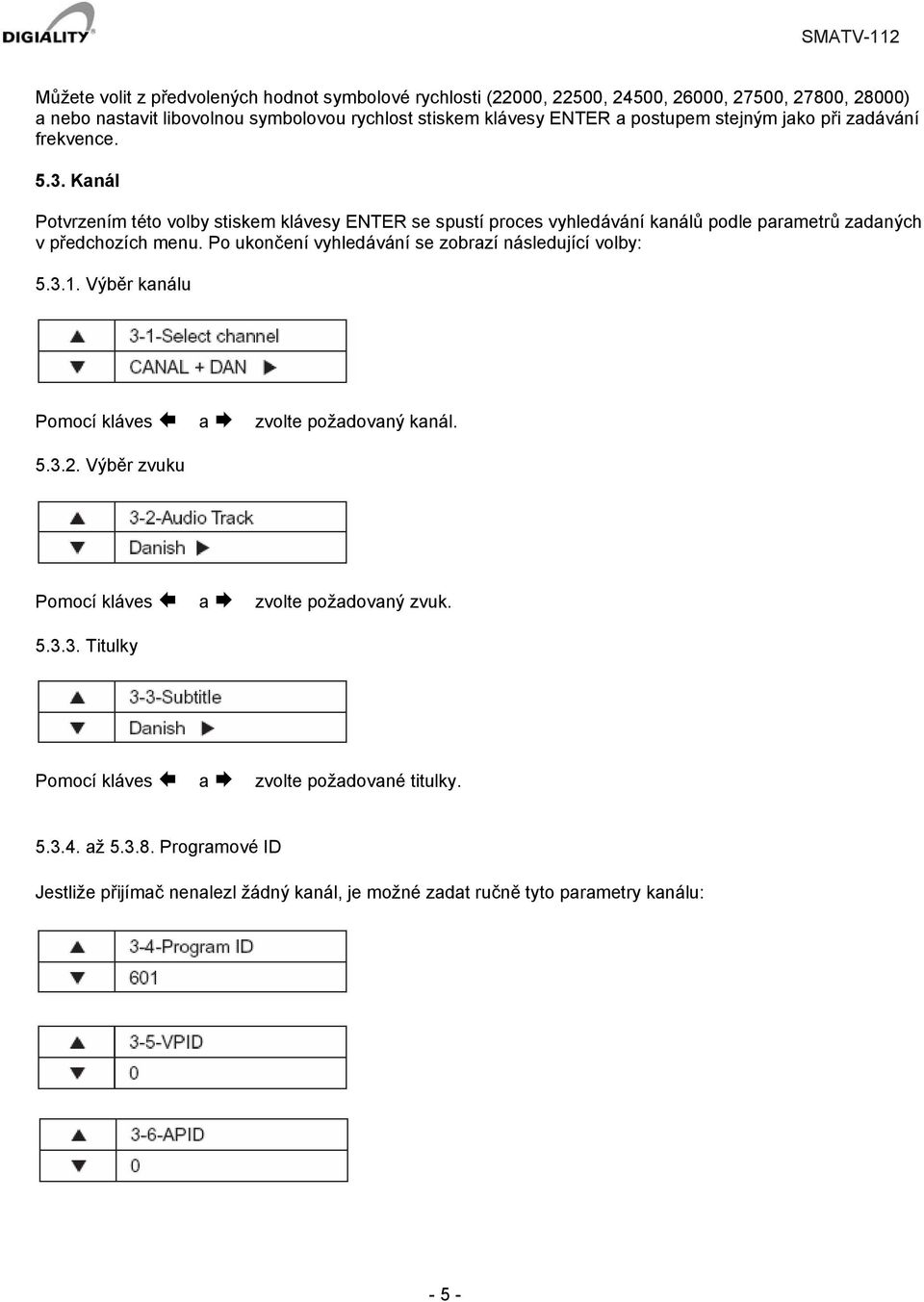

5 Můžete volit z předvolených hodnot symbolové rychlosti (22000, 22500, 24500, 26000, 27500, 27800, 28000) a nebo nastavit libovolnou symbolovou rychlost stiskem klávesy ENTER a postupem stejným jako při zadávání frekvence Kanál Potvrzením této volby stiskem klávesy ENTER se spustí proces vyhledávání kanálů podle parametrů zadaných v předchozích menu. Po ukončení vyhledávání se zobrazí následující volby: Výběr kanálu Pomocí kláves a zvolte požadovaný kanál Výběr zvuku Pomocí kláves a zvolte požadovaný zvuk Titulky Pomocí kláves a zvolte požadované titulky až Programové ID Jestliže přijímač nenalezl žádný kanál, je možné zadat ručně tyto parametry kanálu: - 5 -

6 Formát obrazu V režimu Letterbox je obraz formátu 16:9 konvertován do formátu 4: Zvuk Úroveň hlasitosti je stejná pro všechny kanály Hlasitost Stiskněte ENTER a nastavte požadovanou hlasitost Reset Zvolte YES pro kompletní reset přijímače. POZOR: Všechna nastavení přijímače budou smazána! 5.6. Řízení ventilátorů Nastavení vnitřní teploty při které spínají chladící ventilátory. Doporučená teplota je 35 C. Zvolte teplotu a potvrďte stiskem klávesy ENTER

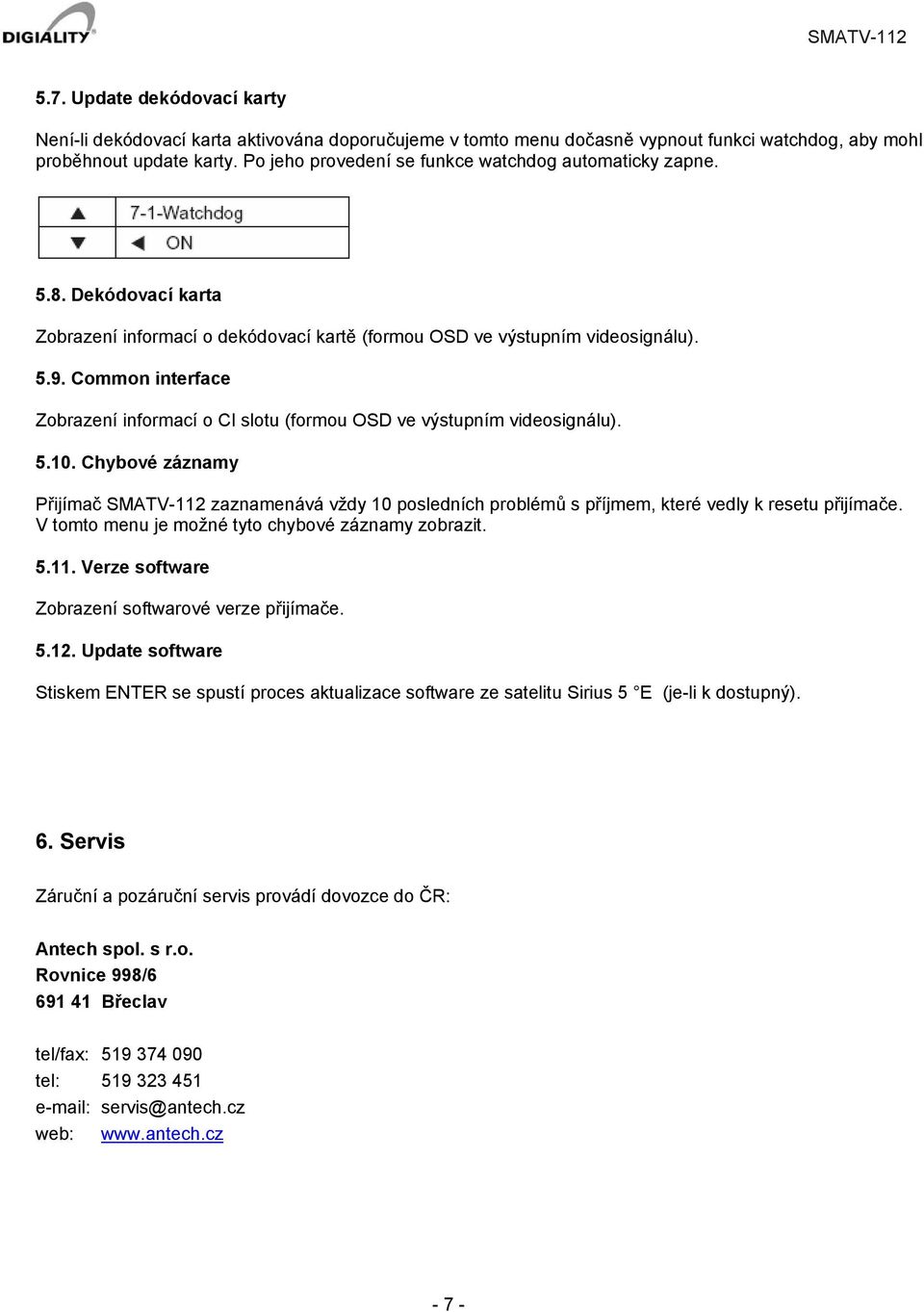

7 5.7. Update dekódovací karty Není-li dekódovací karta aktivována doporučujeme v tomto menu dočasně vypnout funkci watchdog, aby mohl proběhnout update karty. Po jeho provedení se funkce watchdog automaticky zapne Dekódovací karta Zobrazení informací o dekódovací kartě (formou OSD ve výstupním videosignálu) Common interface Zobrazení informací o CI slotu (formou OSD ve výstupním videosignálu) Chybové záznamy Přijímač SMATV-112 zaznamenává vždy 10 posledních problémů s příjmem, které vedly k resetu přijímače. V tomto menu je možné tyto chybové záznamy zobrazit Verze software Zobrazení softwarové verze přijímače Update software Stiskem ENTER se spustí proces aktualizace software ze satelitu Sirius 5 E (je-li k dostupný). 6. Servis Záruční a pozáruční servis provádí dovozce do ČR: Antech spol. s r.o. Rovnice 998/ Břeclav tel/fax: tel: servis@antech.cz web:

8 - 8 - SMATV-112
