Technická specifikace na požární kontejner. Osvětlovací kontejner

Transkript

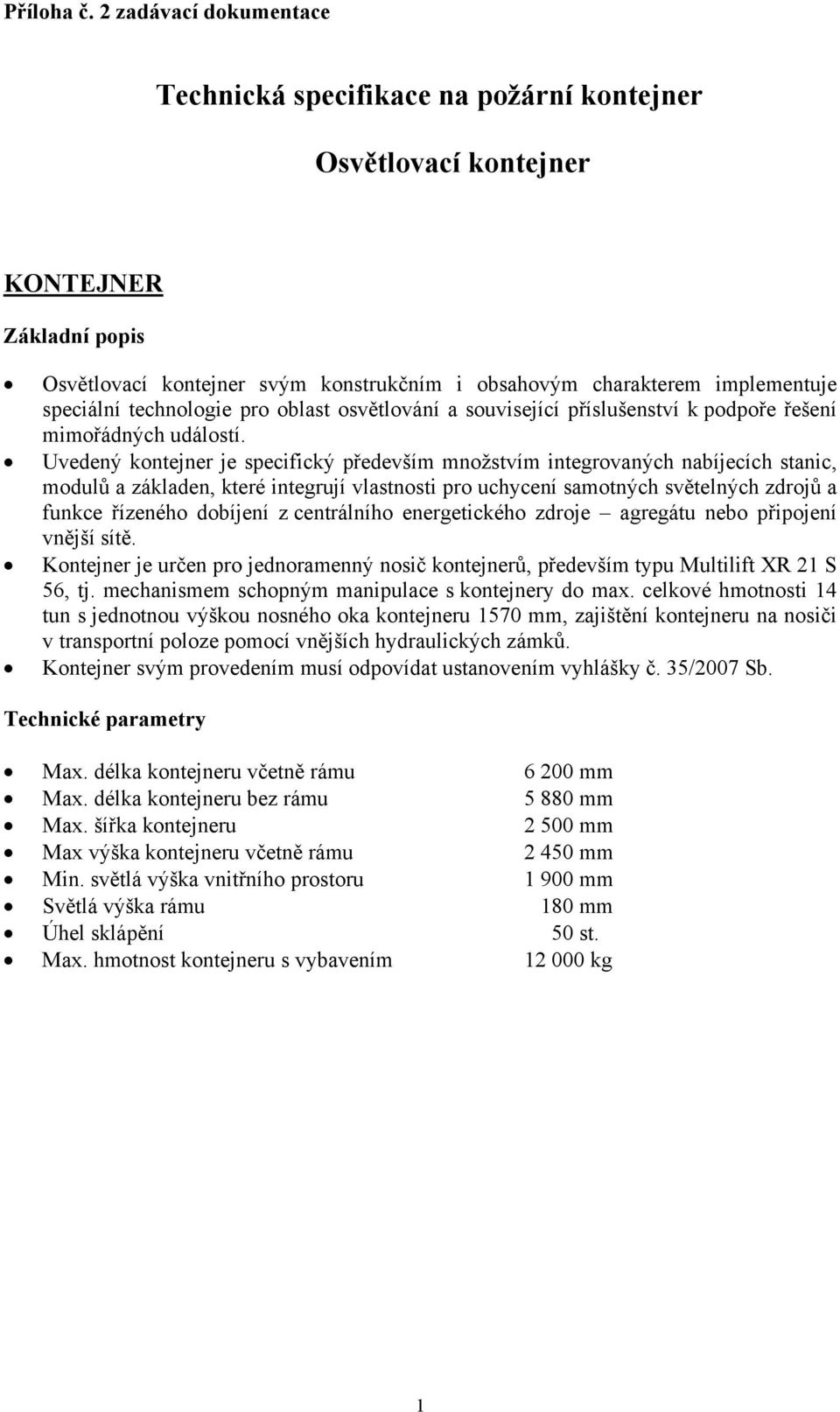

1 Příloha č. 2 zadávací dokumentace Technická specifikace na požární kontejner Osvětlovací kontejner KONTEJNER Základní popis Osvětlovací kontejner svým konstrukčním i obsahovým charakterem implementuje speciální technologie pro oblast osvětlování a související příslušenství k podpoře řešení mimořádných událostí. Uvedený kontejner je specifický především množstvím integrovaných nabíjecích stanic, modulů a základen, které integrují vlastnosti pro uchycení samotných světelných zdrojů a funkce řízeného dobíjení z centrálního energetického zdroje agregátu nebo připojení vnější sítě. Kontejner je určen pro jednoramenný nosič kontejnerů, především typu Multilift XR 21 S 56, tj. mechanismem schopným manipulace s kontejnery do max. celkové hmotnosti 14 tun s jednotnou výškou nosného oka kontejneru 1570 mm, zajištění kontejneru na nosiči v transportní poloze pomocí vnějších hydraulických zámků. Kontejner svým provedením musí odpovídat ustanovením vyhlášky č. 35/2007 Sb. Technické parametry Max. délka kontejneru včetně rámu mm Max. délka kontejneru bez rámu mm Max. šířka kontejneru mm Max výška kontejneru včetně rámu mm Min. světlá výška vnitřního prostoru mm Světlá výška rámu 180 mm Úhel sklápění 50 st. Max. hmotnost kontejneru s vybavením kg 1

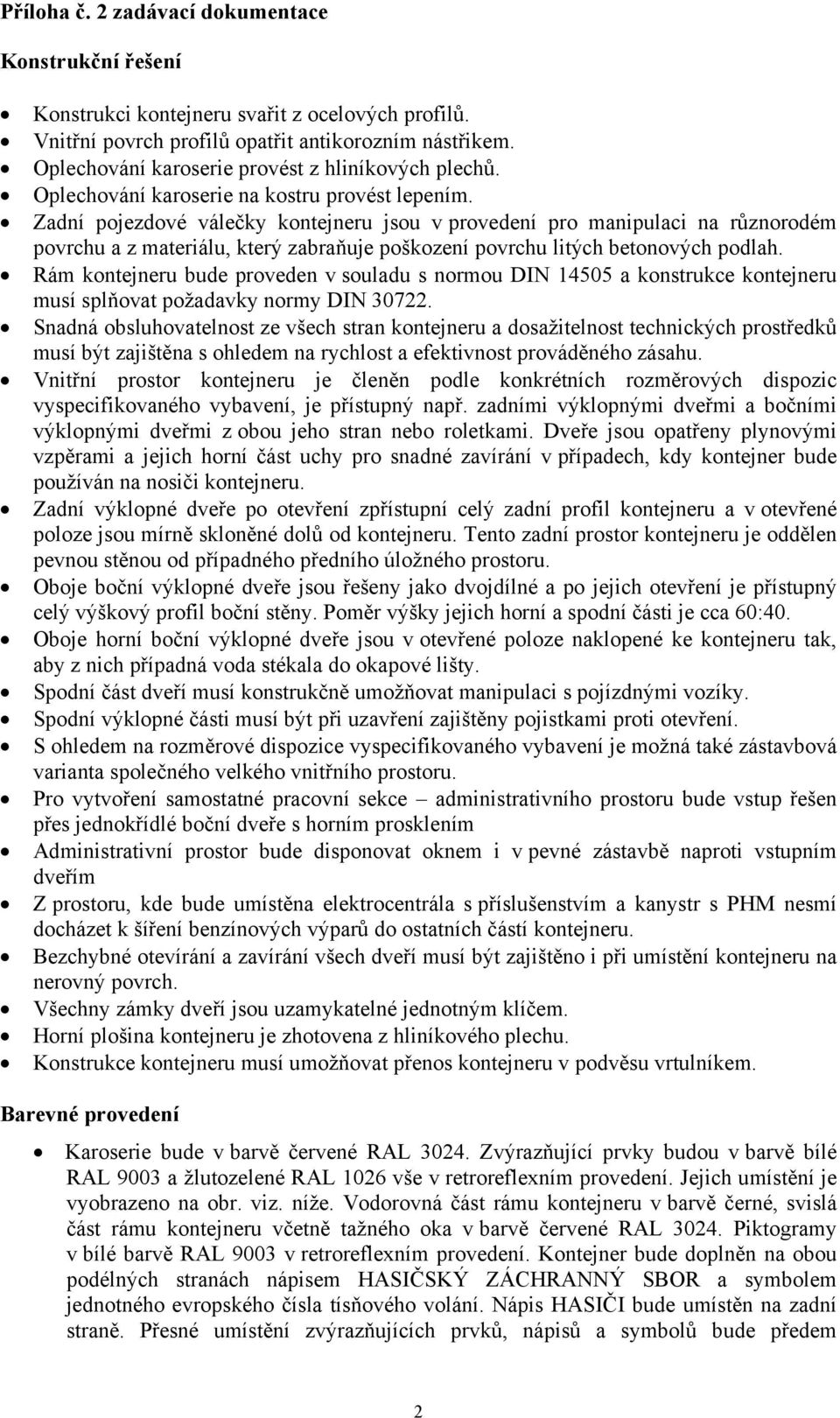

2 Příloha č. 2 zadávací dokumentace Konstrukční řešení Konstrukci kontejneru svařit z ocelových profilů. Vnitřní povrch profilů opatřit antikorozním nástřikem. Oplechování karoserie provést z hliníkových plechů. Oplechování karoserie na kostru provést lepením. Zadní pojezdové válečky kontejneru jsou v provedení pro manipulaci na různorodém povrchu a z materiálu, který zabraňuje poškození povrchu litých betonových podlah. Rám kontejneru bude proveden v souladu s normou DIN a konstrukce kontejneru musí splňovat požadavky normy DIN Snadná obsluhovatelnost ze všech stran kontejneru a dosažitelnost technických prostředků musí být zajištěna s ohledem na rychlost a efektivnost prováděného zásahu. Vnitřní prostor kontejneru je členěn podle konkrétních rozměrových dispozic vyspecifikovaného vybavení, je přístupný např. zadními výklopnými dveřmi a bočními výklopnými dveřmi z obou jeho stran nebo roletkami. Dveře jsou opatřeny plynovými vzpěrami a jejich horní část uchy pro snadné zavírání v případech, kdy kontejner bude používán na nosiči kontejneru. Zadní výklopné dveře po otevření zpřístupní celý zadní profil kontejneru a v otevřené poloze jsou mírně skloněné dolů od kontejneru. Tento zadní prostor kontejneru je oddělen pevnou stěnou od případného předního úložného prostoru. Oboje boční výklopné dveře jsou řešeny jako dvojdílné a po jejich otevření je přístupný celý výškový profil boční stěny. Poměr výšky jejich horní a spodní části je cca 60:40. Oboje horní boční výklopné dveře jsou v otevřené poloze naklopené ke kontejneru tak, aby z nich případná voda stékala do okapové lišty. Spodní část dveří musí konstrukčně umožňovat manipulaci s pojízdnými vozíky. Spodní výklopné části musí být při uzavření zajištěny pojistkami proti otevření. S ohledem na rozměrové dispozice vyspecifikovaného vybavení je možná také zástavbová varianta společného velkého vnitřního prostoru. Pro vytvoření samostatné pracovní sekce administrativního prostoru bude vstup řešen přes jednokřídlé boční dveře s horním prosklením Administrativní prostor bude disponovat oknem i v pevné zástavbě naproti vstupním dveřím Z prostoru, kde bude umístěna elektrocentrála s příslušenstvím a kanystr s PHM nesmí docházet k šíření benzínových výparů do ostatních částí kontejneru. Bezchybné otevírání a zavírání všech dveří musí být zajištěno i při umístění kontejneru na nerovný povrch. Všechny zámky dveří jsou uzamykatelné jednotným klíčem. Horní plošina kontejneru je zhotovena z hliníkového plechu. Konstrukce kontejneru musí umožňovat přenos kontejneru v podvěsu vrtulníkem. Barevné provedení Karoserie bude v barvě červené RAL Zvýrazňující prvky budou v barvě bílé RAL 9003 a žlutozelené RAL 1026 vše v retroreflexním provedení. Jejich umístění je vyobrazeno na obr. viz. níže. Vodorovná část rámu kontejneru v barvě černé, svislá část rámu kontejneru včetně tažného oka v barvě červené RAL Piktogramy v bílé barvě RAL 9003 v retroreflexním provedení. Kontejner bude doplněn na obou podélných stranách nápisem HASIČSKÝ ZÁCHRANNÝ SBOR a symbolem jednotného evropského čísla tísňového volání. Nápis HASIČI bude umístěn na zadní straně. Přesné umístění zvýrazňujících prvků, nápisů a symbolů bude předem 2

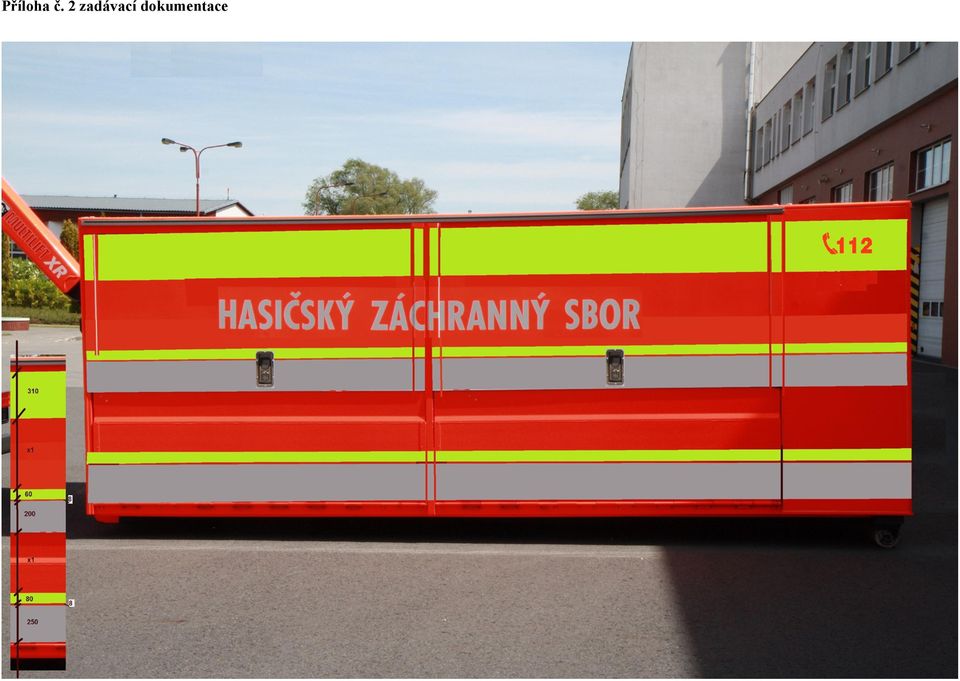

3 Příloha č. 2 zadávací dokumentace konzultováno se zadavatelem. Velikost písmen a piktogramy dle vyhlášky MV č.35/2007 Sb. 3

4 Příloha č. 2 zadávací dokumentace 4

5 Příloha č. 2 zadávací dokumentace 5

6 Požadavky na energetický zdroj, elektrorozvody, osvětlení a montáž příslušenství Kontejner vybavit dostatečným vnitřním a vnějším osvětlením, kdy vnější osvětlení slouží k osvětlení bezprostředního okolí kontejneru tak, aby bylo možno s kontejnerem bezpečně manipulovat zejména při jeho uvedení do plného provozu. Toto osvětlení musí být funkční i před zprovozněním elektrocentrály nebo napojením na externí zdroj. Zdrojem energie jsou 1-2 kusy 12V akumulátorů s minimální kapacitou 180 Ah (vhodné pro provoz kontejnerů z hlediska manipulace a potřeb využití). Akumulátory budou umístěny na venkovní straně přední části kontejneru. Osvětlení vzdáleného vnějšího prostoru provést 2ks osvětlovacího stožáru s halogenovými reflektory 4x500W nebo LED reflektory odpovídající výkonu halogenových reflektorů umístěným na přední části kontejneru s možností vertikálního a horizontálního naklápění každého reflektoru. Výška vysunutého osvětlovacího stožáru od podlahy kontejneru musí být min 5 metrů. Výsun bude řešen pneumaticky. Stožáry budou opatřeny kamerovou hlavicí s přenosem obrazu do stávajícího systému koncepce HZS MSK, a to dle následující technické specifikace: o 2 ks otočných kamer na výsuvných osvětlovacích stožárech kontejneru: V provedení anti vandal s odolností proti stříkající vodě a otěru, Kovové tělo v antivibračním kitu, Komunikace RS 485, Optický zoom 18x, Digitální zoom 12x, Napájení 12V, Ilustrační obrázek otočné kamery: o Řídicí systém, záznamové zařízení 1 ks: Pevné kompatibilní tělo v provedení anti vandal, Připojení až 8 kamer najednou, G senzor, GPS senzor a GPRS modul s podporou 3G/LTE, Ukládání videozáznamu: SSD disk s min. kapacitou 128 GB, Provozní teploty min. : -25 /+85 C, Možnost rtsp streamu pro každý video kanál Ilustrační obrázek záznamového zařízení: 6

7 o Kabeláž nutná k propojení kamer s řídícím systémem a zdrojem napájení bude protažena s dostatečnou rezervou pro zapojení do všech propojovacích míst kamera/řídící systém/zdroj napájení: Kabeláž pro přenos dat: Lynx STP kabel Cat5E, venkovní PE, dvojitý plášť - LYNX STP Cat5E kabel drát - venkovní provedení s PE pláštěm dvojitým: Materiál vodiče: měď 24 AWG Materiál pláště: LDPE, tloušťka 0,5 Ilustrační obrázek datového kabelu: Napájecí kabeláž: Napájení pro speed dome kameru 2x 1,0 /lanko Napájení pro řídící jednotku 3x1,0/ lanko jištění 15A Kontejner bude vybaven nabíječem akumulátorů pro nabíjení instalovaných akumulátorů v kontejneru, který bude zapojen tak, aby mohl trvale nabíjet akumulátory bez nebezpečí poškození jakékoliv výbavy vozu. Nabíječ bude vybaven elektronickým řízením procesu nabíjení umožňující režim konzervace, aby nabíječ mohl být zapnutý trvale připojen k nabíjecím akumulátorům bez nežádoucího přebíjení baterie. Jestliže nabíječ nebude schopen kapacitně nabíjet akumulátory v kontejneru a zároveň nabíjet i akumulátory elektrocentrál, požadujeme dodat další nabíječe pro elektrocentrálu. Nabíječe budou rovněž vybaveny elektronickým řízením procesu nabíjení umožňující režim konzervace, aby nabíječe mohli být zapnuté trvale připojen k nabíjecím akumulátorům bez nežádoucího přebíjení baterie. Rozhraní pro přívod napětí k nabíjecímu zdroji akumulátorů kontejnerů musí umožňovat napojení konektorem (samec, průmyslové provedení, typ 1632 IEC309 IP67) 230V/16A pro napojení na vnější zdroj a pro možnost napájení/nabíjení při nasazení kontejneru zásuvkou 230V/16A v domovním provedení. K instalaci zásuvek musí být použité díly dle ČSN s minimálním krytím IP 54. Elektroinstalace musí být zapojena tak, aby veškerá elektroinstalace byla funkční při obou způsobech napájení. Pro možnost nabíjení akumulátorů v pohotovostním režimu kontejneru vyvést z kontejneru (nabíječky) koncovku (samec, průmyslové provedení) 230 V pro napojení na vnější zdroj 230 V. Sjednotit koncovky elektroinstalace (např. prodlužovacích kabelů, roztrojky, halogenového reflektoru, atd.) Označit v českém jazyce jednotlivá připojení a ovládací prvky (zásuvky, zástrčky, el. centrálu) 7

8 Elektroinstalace na vnějším plášti kontejneru provedena s krytím min. IP 54. Nebudou-li použity typizované rozvodnice, je nutné doložit protokol o kusové zkoušce včetně protokolu o zkoušce krytí statní zkušebnou. Skříň, rozvaděč, dodané zařízení bude označeno typovými štítky Součástí dodávky budou schémata zapojení všech elektrických spotřebičů. Požadované dokumenty Veškeré návody musí být dodány ve dvojím provedení Katalogy náhradních dílů kontejneru lze i v elektronické podobě Požadavky na servis Servis v ČR Reakce na požadavek opravy do 3 dnů Záruční lhůta Minimálně 60 měsíců Koncepce rozmístění technických prostředků v kontejneru Detailní rozmístění prostředků bude řešeno v průběhu realizace a bude schvalováno uživatelem. Kontejner je nutno řešit s ohledem na co nejúčelnější uspořádání technických prostředků. Technické prostředky uložit v kontejneru těmito způsoby: Pro vhodnou dostupnost prostředků, ergonomické uložení a efektivní použití využít varianty uložení kombinující níže uvedené možnosti. V červených plastových přepravkách s proříznutými uchy na všech čtyřech stranách nebo obdobných plastových přepravkách. V hliníkových krabicích nebo v krabicích z černého komaxitovaného plechu (dle nabízeného prostoru a rozměrů). Technické prostředky upevnit v samostatných úchytech, v zasunovacích lyžinách, otáčecích a výsuvných platech, na podlážkách, trnech, pomocí fixačních popruhů, apod. Těžké a objemné prostředky s příslušenstvím umístit na vozících, které jsou na podlaze. Vozíky jsou opatřeny na kratší straně u madla otáčecími kolečky s aretací a brzdou. Umístění technických prostředků bude v kontejneru označeno na žlutých štítcích s voděodolnou úpravou Dispozice a vybavenost kontejneru Prostor bude rozdělen na tři části, první část bude sloužit jako administrativní prostor včetně příruční dílny, druhý hlavní prostor bude sloužit pro uskladnění většiny osvětlovacích prostředků a třetí část bude zaplněna elektrocentrálami a jejich příslušenstvím. Veškeré prostředky s vestavěným akumulátorem musí být připojeny k trvalému zdroji elektrické energie. Kontejner bude pro stání v garáži vybaven vnější zásuvkou, ta bude poskytovat elektrickou energii přes elektrický rozvod v kontejneru 8

9 pro všechny potřebné dobíječe. V případě využití kontejneru při zásahu se bude o dodávku elektrické energie starat jedna z přiložených elektrocentrál. Vnitřní prostor kontejneru bude nasvětlen pomocí LED pásků bílé barvy. Veškerá konzervace a dobíjení prostředků musí být provedeno tak, aby nebránili manipulaci s jednotlivými prostředky. Přední administrativní část Administrativní část je situována v přední části kontejneru, toto řešení je navrženo z důvodu směřování těžkých zařízení do zadní části kontejneru, aby nedošlo k přetížení přední nápravy nosiče. Administrativní část bude sloužit pro výdej a příjem techniky, základní servis a údržbu svítidel a agregátu. Z tohoto důvodu je vybavena velkou pracovní plochou z odolného materiálu přizpůsobenou pro vykonávání drobných servisních zásahů. V prostoru bude také umístěn příruční kufr s ručním a měřícím nářadím dle specifikace. Dále zde budou situována všechna dobíjecí svítidla s výjimkou LED osvětlovacích balónu. Z této techniky budou pouze vyjmuty akumulátory, které budou v této části kontejneru dobíjeny. Administrativní prostor musí mít min. rozměry 1630 x 2380 mm a vstup do něj bude řešen přes vchodové dveře min. šířky 750 mm na pravé straně kontejneru. Pro zajištění vhodného termo-klimatického prostředí pro obsluhu i techniku bude prostor vybaven elektrickým topením, střešním oknem s ventilátorem a tepelnou izolací. Na zadní straně prostoru bude umístěna magnetická tabule pro zapisování poznámek, prostor bude osvětlen pomocí denního světla přes okno na levé straně kontejneru a uměle pomocí instalovaných LED světel. V této části bude situována následující technika: Uložené prostředky Výstražné osvětlení - LED puky Čelová svítilna Svítilna na přilbu - náhlavní typ I Svítilna na přilbu - náhlavní typ II Ruční LED svítilna Stativové svítidlo aku typ I Stativové svítidlo aku typ II Akumulátory z balónu LED 60W Kufr s nářadím Počet kusů Hlavní úložný prostor ve středové části Hlavní úložný prostor ve středové části bude sloužit pro uskladnění veškeré těžké osvětlovací techniky, která s výjimkou LED osvětlovacího balónu nepotřebuje být připojena na zdroj elektrické energie z důvodu nabíjení. V tomto prostoru je situována zejména těžká osvětlovací technika, z tohoto důvodu bude k manipulaci s technikou využito manipulačních vozíků, které umožňují i jedné osobě manipulaci s těžkou technikou. Prostor má min. rozměry 2710 x 2380 mm a v prostoru je rozmístěno celkem šest kusů manipulačních vozíků, nad vozíky bude hliníková nástavba, ve které jsou uloženy LED osvětlovací balóny a osvětlovací halogenové stativy. Celkem na pěti vozících budou uloženy osvětlovací balóny. Na jednom vozíku budou v přepravní bedně uloženy dvě kompletní sady osvětlovacího balónu skládající se 9

10 z trojnožky, výsuvného stativu, kotvící sady, balastu a samotného tělíska osvětlovacího balónu. Současně bude ve vozíku uložena ke každému svítidlu i elektrocentrála 2kW s pěti litrovým kanystrem na PHM. Zemnící tyč s lankem a kladivem bude uložena společně s v transportní bedně s osvětlovacím balónem. Na posledním vozíku budou uloženy prodlužovací kabely na bubnu. Všechny manipulační vozíky budou vybaveny kolečky s aretací a dostatečnou nosností s ohledem na převáženou techniku. Zbytek výbavy bude umístěn v hliníkovém regálu nad manipulačními vozíky. Hlavní prostorová část kontejneru bude vybavena vnitřním osvětlením s LED zdroji. Přehled situovaného vybavení pro tuto část: Uložené prostředky Osvětlovací balón HMI 1200W Osvětlovací balón LED 60W Osvětlovací halogenový stativ s trojnožkou - reflektor 500W Elektrocentrála 2kW Prodlužovací kabel na navijáku 230 V 25m Kanystr na PHM 20l Kanystr na PHM 5l Kladivo 5kg Zemnící kolík s lankem 15m Počet kusů Zadní část pro agregáty Zadní část kontejneru slouží pro uložení agregátů a prostředků, které s nimi souvisí. V tomto prostrou budou uloženy dvě elektrocentrály, pro lepší manipulaci s centrálami bude využito obdobných manipulačních vozíků jako v hlavní části. Vzhledem k vyváženosti kontejneru budou centrály uloženy na okrajích kontejneru, mezi nimi bude konstruován hliníkový úložný prostor s plastovými bednami pro uložení příslušenství, náplní a základního nářadí pro údržbu centrál. Každý vozík bude také vybaven plechovým kanystrem na PHM o objemu dvacet litrů, zemnící tyčí s měděným lankem a pěti kilogramovým kladivem. Seznam výbavy pro zadní úložný prostor: Uložené prostředky Elektrocentrála 14kVA včetně zemnící sady a PHM Prodlužovací kabel na navijáku 400 V 25m Plastová bedna na příslušenství Počet kusů Veškeré vybavení dodá dodavatel. Specifikace požadovaných prostředků: Všechny svítilny budou disponovat nabíjecími zdroji, kterým budou odpovídat dodané nabíječe a ty budou zastavěny a napojeny dle specifikace. Výstražné osvětlení - LED puky: Plastový kufr s 6ks výstražných svítidel odolného provedení, tvaru puku s integrovanými LED diodami. Výstražné vytyčovací osvětlení tvaru puku musí být vybaveno silným integrovaným magnetem, který umožňuje vytyčování prostor a dá se umístit na 10

11 jedoucí vozidlo. Bude vybaveno LED technologií s velmi vysokým světelným tokem a musí umožňovat min. 9 výstražných režimů svícení. Musí být odolné vůči korozi, tlaku, poškrábání a vniknutí vody až do hloubky 10 metrů. Svítidlo bude osazeno akumulátorem Li-ion který netrpí paměťovým efektem a může být tedy trvale připojen k dobíječi. Svítidlo bude v sadě šesti kusů, včetně přenosné kufru, který bude vybaven systémem pro dobíjení všech šesti světel najednou, a to při uložení. Dobíjení musí být možné jak přes kabel 230V AC, tak 12V DC. Technické parametry: Zdroj světla min. Životnost diod min. Výdrž min. Pracovní napětí Doba nabíjení max. Úhel rozptylu min. Rozměry max. Voděodolnost min. Hmotnost max. 16 x LED hodin 42 hodin 12 V DC / 230 V AC 4 hodiny 350 Ø11 cm, síla 3.5 cm Do 10 metrů vodního sloupce 190 g/ks Čelové svítilny: Čelová svítilna musí umožňovat dobíjení v nabíjecí základně. Bude vybavena min. dvěma světelnými LED zdroji a min. třemi světelnými režimy pro volbu mezi maximálním světelným výkonem nebo dlouhou výdrží baterií. Svítilna musí být osazena baterií, která netrpí paměťovým efektem a může být po celou dobu v nabíjecí stanici. Bude odolná vůči pádu, tlaku a chemikáliím. V případě úplného stavu vybití baterií musí být indikováno výstražnou led diodou a disponovat schopností přepnutí do režimu nouzové rezervy, ve kterém zajistí min. dosvit 5 metrů po dobu min. 2 hodin. Požadavek na min. tři režimy svícení: Osvětlení blízkého okolí, široký kompaktní kužel Svícení pro pohyb po pracovišti, smíšené světlo, široký kužel a zaostřený kužel Daleký dosvit, úzký zaostřený kužel silného světla pro svícení do dálky Technické parametry: Zdroj světla min. Životnost diod min. Výdrž min. Nabíjení Doba nabíjení max. Úhel rozptylu min. Rozměry max. Krytí min. Hmotnost max. 1x LED 3 W, 1x LED 1 W hodin 14/6/3 hodin Dobíječ USB 5V DC/12V DC/230 V AC 3 hodiny x 40x 50 mm IP g 11

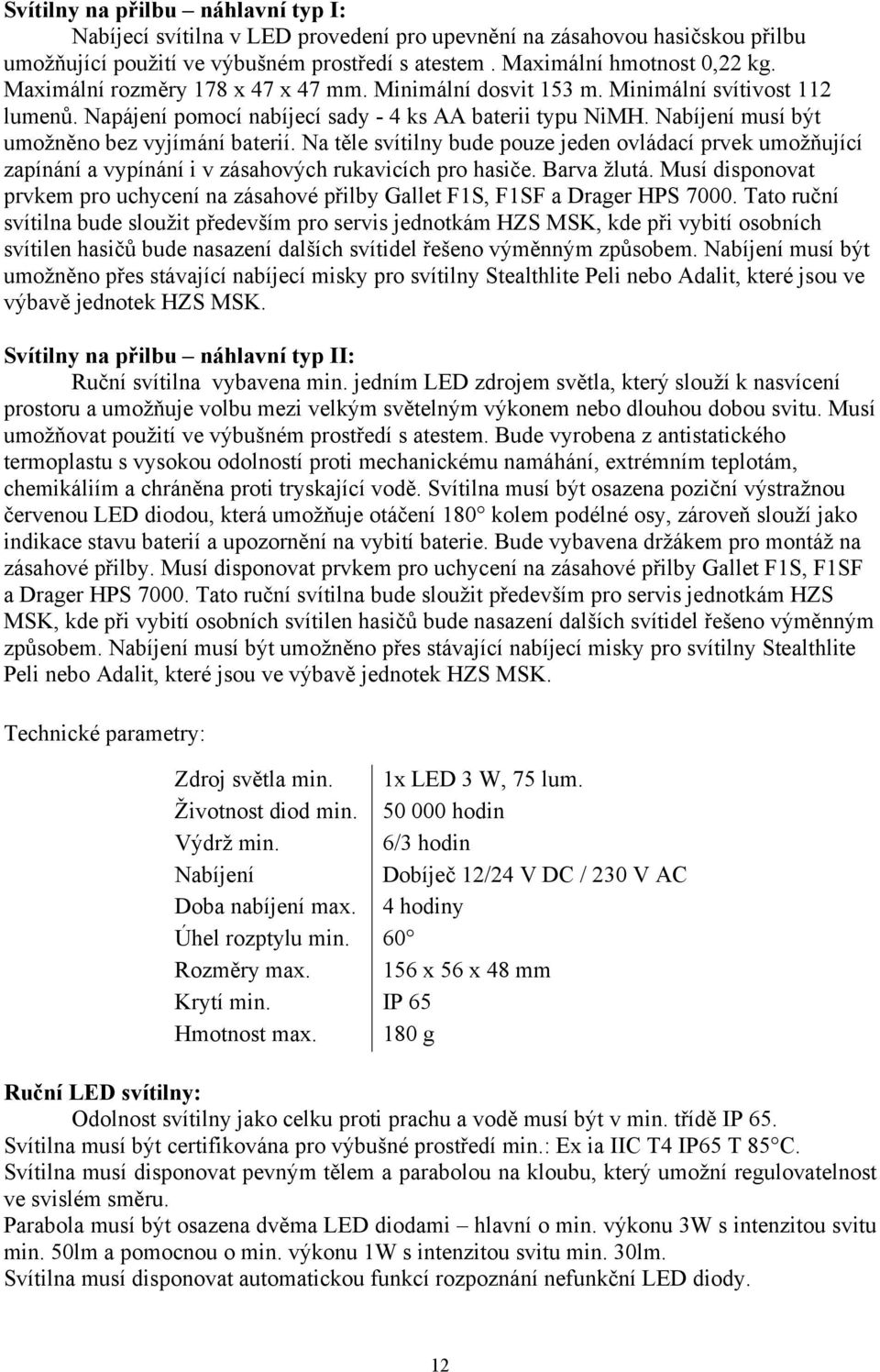

12 Svítilny na přilbu náhlavní typ I: Nabíjecí svítilna v LED provedení pro upevnění na zásahovou hasičskou přilbu umožňující použití ve výbušném prostředí s atestem. Maximální hmotnost 0,22 kg. Maximální rozměry 178 x 47 x 47 mm. Minimální dosvit 153 m. Minimální svítivost 112 lumenů. Napájení pomocí nabíjecí sady - 4 ks AA baterii typu NiMH. Nabíjení musí být umožněno bez vyjímání baterií. Na těle svítilny bude pouze jeden ovládací prvek umožňující zapínání a vypínání i v zásahových rukavicích pro hasiče. Barva žlutá. Musí disponovat prvkem pro uchycení na zásahové přilby Gallet F1S, F1SF a Drager HPS Tato ruční svítilna bude sloužit především pro servis jednotkám HZS MSK, kde při vybití osobních svítilen hasičů bude nasazení dalších svítidel řešeno výměnným způsobem. Nabíjení musí být umožněno přes stávající nabíjecí misky pro svítilny Stealthlite Peli nebo Adalit, které jsou ve výbavě jednotek HZS MSK. Svítilny na přilbu náhlavní typ II: Ruční svítilna vybavena min. jedním LED zdrojem světla, který slouží k nasvícení prostoru a umožňuje volbu mezi velkým světelným výkonem nebo dlouhou dobou svitu. Musí umožňovat použití ve výbušném prostředí s atestem. Bude vyrobena z antistatického termoplastu s vysokou odolností proti mechanickému namáhání, extrémním teplotám, chemikáliím a chráněna proti tryskající vodě. Svítilna musí být osazena poziční výstražnou červenou LED diodou, která umožňuje otáčení 180 kolem podélné osy, zároveň slouží jako indikace stavu baterií a upozornění na vybití baterie. Bude vybavena držákem pro montáž na zásahové přilby. Musí disponovat prvkem pro uchycení na zásahové přilby Gallet F1S, F1SF a Drager HPS Tato ruční svítilna bude sloužit především pro servis jednotkám HZS MSK, kde při vybití osobních svítilen hasičů bude nasazení dalších svítidel řešeno výměnným způsobem. Nabíjení musí být umožněno přes stávající nabíjecí misky pro svítilny Stealthlite Peli nebo Adalit, které jsou ve výbavě jednotek HZS MSK. Technické parametry: Zdroj světla min. Životnost diod min. Výdrž min. Nabíjení Doba nabíjení max. Úhel rozptylu min. Rozměry max. Krytí min. Hmotnost max. 1x LED 3 W, 75 lum hodin 6/3 hodin Dobíječ 12/24 V DC / 230 V AC 4 hodiny x 56 x 48 mm IP g Ruční LED svítilny: Odolnost svítilny jako celku proti prachu a vodě musí být v min. třídě IP 65. Svítilna musí být certifikována pro výbušné prostředí min.: Ex ia IIC T4 IP65 T 85 C. Svítilna musí disponovat pevným tělem a parabolou na kloubu, který umožní regulovatelnost ve svislém směru. Parabola musí být osazena dvěma LED diodami hlavní o min. výkonu 3W s intenzitou svitu min. 50lm a pomocnou o min. výkonu 1W s intenzitou svitu min. 30lm. Svítilna musí disponovat automatickou funkcí rozpoznání nefunkční LED diody. 12

13 Svítilna musí být osazena otočným vypínačem nad rukojetí, vypínač musí být otočný - mechanický s možností ovládání v zásahových rukavicích. Na těle svítilny musí být informační údaj o stavu zdroje přibližný čas svícení v hodinách, čitelný i ve tmě a čitelný také v případě, kdy je svítilna umístěna v nabíjecí základně. Doba svícení nové svítilny musí být min. 4 hodiny u použití hlavní LED diody a min. 8 hodin u použití pomocné LED diody. Svítilna musí disponovat funkcí vizuálního upozornění blikání, v případě, kdy dochází k vybití zdroje svítilny a funkčnosti pod mez 15 minut. Maximální váha: 600g. Maximální rozměry: v230 x š90mm. Tělo svítilny musí mít dva nezávislé úchytné body sponu pro zajištění na oděvu a alternativní prvek pro zavěšení na: opasek, poutko, karabinu. Musí být možné demontovat parabolu a vyměnit tak integrovaný zdroj. Barva těla svítilny: žlutá, případně jiná reflexní barva. Materiál těla svítilny musí být z odolného plastu, parabola musí být chráněna proti poškození při pádu svítilny. Stativové svítidlo aku typ I: Přenosný osvětlovací systém s minimálně 8 diodami, musí obsahovat integrovaný teleskopický stativ o minimální délce 1,8 m s rotační hlavou otočnou min. o 340 a kabelem vedeným uvnitř stativu. Maximální hmotnost 15 kg. Přístroj musí obsahovat regulaci výkonu přístroje uživatelem od 0 do 100% (požadavek na výkon 6000lum) a možnost ovládání i přes aplikaci smartphonů. Přístroj musí uživatele informovat o stavu nabití baterie a zbývající možné době použití při aktuálně nastaveném výkonu přístroje. Sbalený přístroj musí mít maximální rozměry 40 x 26,5 x 17 cm. Tělo přístroje musí obsahovat body pro připojení ramenního popruhu. Požadavek na volitelnou funkci blikání. Programovatelné 3 režimy výkonu svitu s přednastavenou hodnotou. Výměnná baterie bez nutnosti využití nářadí. Barva žlutá. Min. doba svícení při hodnotě 6000lum 3,5 hod. Stativové svítidlo aku typ II: Přenosný osvětlovací stativ s vlastním zdrojem, svícení ve dvou režimech, hlavice osazena dvěma LED světelnými zdroji s výkonem min lum. Teleskopická výsuvná tyč s dosahem min. 157 cm, hlavice otočná o 360 a vybavena aretací. Sestavu požadujeme uložit v kufru pro přenášení, ve složeném stavu podmínka pro uchycení pomocí ramenního popruhu. Při vybití akumulátoru musí umožňovat rychlou výměnu akumulátoru z nabíječe. Technické parametry: Zdroj světla min. Životnost diod min. Světelný výkon min. Výdrž min. Pracovní napětí Doba nabíjení max. Úhel rozptylu min. Výška stativu min. rozsah Rozměry přepravního kufru max. Hmotnost max. 2 x 1 Watt LED diod hodin 1000/500 lumen 2/4 hodin 12 V DC/230 V AC 2 hodiny m 805 x 320 x 170 mm 4 kg 13

14 Box s nářadím, který bude velikostně odpovídat sestavě níže uvedeného nářadí: - rukojeť na bity - rukojeť šroubovací magnetická, rukojeť T, ráčna na bity - sada bitů torx - T4H, T5H, T6H, T7H, T8H, T9H, T10H, T15H, T20H, T25H, T27H, T30H, T35H, T40H - sada bitů imbus - 1, 1.5, 2.5, 3, 3.5, 4, 4.5, 5 mm - sada bitů spanner - 4, 6, 8, 10 - gola ráčna + nástavec 150mm - gola ořechy - 4, 4.5, 5, 5.5, 6, 7, 8, 9, 10, 11, 12, 13 mm - ráčnové klíče ploché s kloum - 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19 mm - šroubovák plochý - 1.5, 2.5, 4, 5.5, 6.5 mm - šroubovák křížový - PH00, PH0, PH1, PH2, PH3, PZ0, PZ1, PZ2 - kleště - kombinované, půlkulaté s břity, boční štípací, siko 250mm, - měřicí přístroj V~,200 mv V=, 20 Ω MΩ - trafopájka s minimálním výkonem 200W - odsávačka na cín - ruční - horkovzdušná pistole C, l/min - svěrák pro drobné práce - upnutí pomocí svěrky Osvětlovací balón HMI 1200W: - Osvětlovací zařízení musí produkovat rozptýlené neoslňující difúzní světlo s omezenou tvorbou stínů a osvětlovat prostor v okruhu 360 o - Světlo musí rovnoměrně osvětlovat kruhovou plochu min m 2 bez tvorby ostrého rozhraní mezi světlem a stínem. - Intenzita svitu pod světlem min. 400 Lx/m - Osvětlovací zařízení musí být tvořeno eliptickým balónovým světlem o průměru min. 110cm. Povrch obalu světla musí být v horní části ošetřen pokovením, mít samozhášecí úpravu a být odolný proti dešti, prachu a vibracím. - Světelný systém musí být použitelný v reálných venkovních podmínkách a bez přídavné fixace odolávat větru do rychlosti 100 km/h. - Vlastní balónové svítidlo musí být plněno vzduchem z kompresoru, který bude zabudován v balónovém svítidle.. - Světlo musí být vybaveno bezpečnostním systémem, který automaticky vypíná osvětlení v momentě snížení tlaku vzduchu uvnitř balónu (zamezení použití v otevřeném stavu nebo při poškození pláště. - Požadujeme osazení zařízení 1ks halogenidové výbojky typu HMI, produkující barvu světla max. podobnou dennímu světlu a systémem umožňujícím okamžité opakované zapnutí po výpadku proudu např. z důvodu přerušení napájecího napětí bez času potřebného na vychladnutí zdroje světla. Zařízení musí po opakovaném zapnutí ihned produkovat světlo s dobou dosažení max. parametrů svítivosti a to max. do 3 minut. - Výbojka musí být snadno vyměnitelná bez použití nářadí. - Zařízení musí být vybaveno elektronickým usměrňovacím zařízením, pro potlačení stroboskopického efektu. - Osvětlovací zařízení musí být vybaveno pro manipulaci ochranným pevným obalem válcového tvaru. Maximální rozměry obalu: 110 x 30 x 30 cm. - Používané napětí pro osvětlovací zařízení musí být 230 V/ 50Hz - Zařízení musí být provedeno v krytí min. IP

15 - Součástí zařízení musí být teleskopický stožár, který umožní výškovou regulaci osvětlení min. v rozsahu cm. Ve složeném stavu musí mít stožár max. délku 160 cm. Světelný zdroj musí být na stožáru polohovatelný pomocí naklápěcího kloubu. - Teleskopický stožár musí být vybaven sklopnými plochými podpěrami, které lze v případě potřeby fixovat proti převrácení kotvící sadou. Materiál stožáru a podpůrné základny musí být povrchově upraven proti korozi. - Součástí dodávky každého svítidla musí být opravná sada pláště balónového svítidla. Osvětlovací balón LED 60W: Celá sestava osvětlovacího balónu musí být uložena v přepravním kufru s kolečky a hmotnost sestavy max. 20kg, svítidlo musí být přenositelné jednou osobou. Požadavek možnosti ovládání pomocí bezdrátového dálkového ovládání, které musí být součástí sestavy. Balón musí osvětlit rovnoměrně blízký prostor 360 kolem sebe, jeho typická aplikace bude v uzavřených objektech, tunelech, podzemních prostorech a venkovních prostranstvích. Stativ musí mít min. délku 2m. Samotný balón musí mít max. rozměry 60 x 45cm. Stativ musí být možné fixovat k přenosnému kufru tak, aby kufr vytvořil základnu pro celý systém a nebyla nutná další fixace. Technické parametry: Zdroj světla min. Životnost min. Výkon min. Světelný výkon min. Pracovní napětí Osvětlená plocha min. Výdrž min. Doba nabíjení max. Výška stativu min. Stupeň krytí min. Rozměry max. Hmotnost vč. příslušenství max. 1x 60 W LED hodin 60 Watt lumen 48V DC/ Dobíječ 230 VAC 400 m 2 7 hodin 6 hodin 260 cm IP x 530 x 300 mm 20 kg Osvětlovací halogenový stativ s trojnožkou - reflektor 500W: Stativ na reflektor tripod s trnem pro uchycení halogenového svítidla. Min. výška 1000mm, max. výška 2200mm, max. rozměry ve složeném stavu 1000/100mm, max. hmotnost 3kg. Halogenový reflektor 500 W, 230V, s průmyslovou zásuvkou a otočným kloubem pro usazení na stativ. Elektrocentrála 2kVA: přenosná elektrocentrála 2kVA, parametry: - max. vnější rozměry: 510d x 290š x 425v (mm) - výkon: 2kVA, - výstup 12V, 2 x 230V - nádrž na PHM: min.: 3,6l - hlučnost: max.:89db 15

16 - spotřeba PHM: max.: 1l/hod. - olejové čidlo - ochrana pojistkami, min. krytí IP: 23 - rukojeť pro přenášení v horní části - schopnost odpojení napětí při přetížení Prodlužovací kabel na navijáku 230 V 25m: Prodlužovací kabel na navijáku s průmyslovou zástrčkou 16 A, IP 67, s 2-ma průmyslovými zásuvkami 16 A v bubnu, max. rozměry: v350 x š200 x h290mm. Prodlužovací kabel na navijáku 400 V 25m: Prodlužovací kabel 400 V, 25 m na navijáku s průmyslovými koncovkami 16 A, IP 67, s jednou zásuvkou 16A, max. rozměry: v350 x š200 x h290mm Elektrocentrála 14kVA: - barevné provedení červená RAL 3000, - mobilní (výklopné rukojeti) elektrocentrála s možností upevnění ve skříni vozidla, - úhel sklonu při práci ve všech směrech max. 15 o - startování elektricky baterií, - ruční startování pro nouzový start a provoz pomocí trhacího lanka, - výkon od 13 kva do max. 14kVA, - palivová nádrž s velkým plnicím hrdlem a bezpečnostním uzávěrem, - indikace stavu palivové nádrže s ukazatelem rezervy a výstrahou, - nepřetržitý trvalý provoz je umožněn přepínáním mezi interní a externí palivovou nádrží (kanystru) pomocí třícestného ventilu, - umístění všech funkčních a ovládacích prvků na čelní straně, - masivní základový rám z vysokopevnostního hliníku, - motor a generátor upevněn v rámu pružně (antivibračí podložky), - speciální výfuk pro tlumený provoz (materiál - nerezavějící ocel), - výstražné a bezpečnostní pokyny jsou indikovány opticky a akusticky, - ukazatel provozních hodin s integrovanou indikací poruchových kódů, - indikace výkonu a zatížení fází pomocí 3-LED- sloupcového displeje pro každou fázi. - kontrola fází a napětí každé fáze s indikací podpětí a přepětí, - zařízení pro kontrolu ochranného vodiče s LED indikací, - integrovaná funkce (vodič) pro místní vyrovnání potenciálů v připojovacích zástrčkách a externí (přístupný) šroub na elektrocentrále, - nouzové/vypínací STOP tlačítko s optickou a akustickou indikací v případě stisknutí. - elektrocentrála je přizpůsobena pro ovládání prostřednictvím datové sběrnice CAN řídícího systému vozidla, v němž je umístěna (monitorování hladiny nádrže, zatížení, chyby, vypadlá pojistka,ovládání pro dálkový start/stop, nouzové STOP tlačítko), - elektrocentrála umožňuje automatický pokles otáček při přerušení odběru proudu a automatická náběh na jmenovité otáčky při opětovném odběru proudu - provoz elektrocentrály je možný (automaticky se nevypne) i při signalizaci výstrahy (přehřátí motoru, přehřátí paliva v nádrži, přehřátí prostoru, chyba tlaku oleje, chyba dobíjení) Technické údaje elektrocentrály: Agregát 16

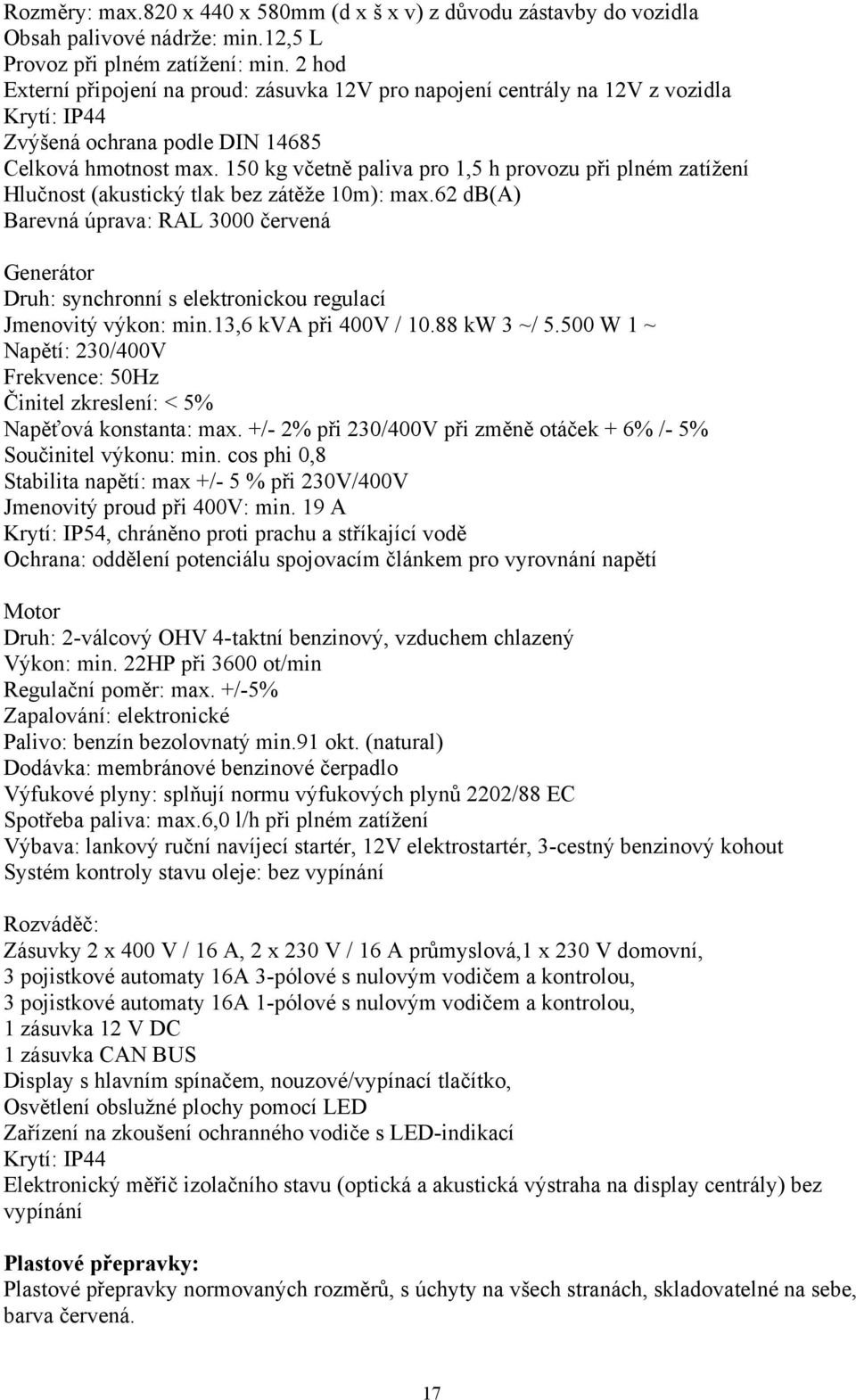

17 Rozměry: max.820 x 440 x 580mm (d x š x v) z důvodu zástavby do vozidla Obsah palivové nádrže: min.12,5 L Provoz při plném zatížení: min. 2 hod Externí připojení na proud: zásuvka 12V pro napojení centrály na 12V z vozidla Krytí: IP44 Zvýšená ochrana podle DIN Celková hmotnost max. 150 kg včetně paliva pro 1,5 h provozu při plném zatížení Hlučnost (akustický tlak bez zátěže 10m): max.62 db(a) Barevná úprava: RAL 3000 červená Generátor Druh: synchronní s elektronickou regulací Jmenovitý výkon: min.13,6 kva při 400V / kw 3 ~/ W 1 ~ Napětí: 230/400V Frekvence: 50Hz Činitel zkreslení: < 5% Napěťová konstanta: max. +/- 2% při 230/400V při změně otáček + 6% /- 5% Součinitel výkonu: min. cos phi 0,8 Stabilita napětí: max +/- 5 % při 230V/400V Jmenovitý proud při 400V: min. 19 A Krytí: IP54, chráněno proti prachu a stříkající vodě Ochrana: oddělení potenciálu spojovacím článkem pro vyrovnání napětí Motor Druh: 2-válcový OHV 4-taktní benzinový, vzduchem chlazený Výkon: min. 22HP při 3600 ot/min Regulační poměr: max. +/-5% Zapalování: elektronické Palivo: benzín bezolovnatý min.91 okt. (natural) Dodávka: membránové benzinové čerpadlo Výfukové plyny: splňují normu výfukových plynů 2202/88 EC Spotřeba paliva: max.6,0 l/h při plném zatížení Výbava: lankový ruční navíjecí startér, 12V elektrostartér, 3-cestný benzinový kohout Systém kontroly stavu oleje: bez vypínání Rozváděč: Zásuvky 2 x 400 V / 16 A, 2 x 230 V / 16 A průmyslová,1 x 230 V domovní, 3 pojistkové automaty 16A 3-pólové s nulovým vodičem a kontrolou, 3 pojistkové automaty 16A 1-pólové s nulovým vodičem a kontrolou, 1 zásuvka 12 V DC 1 zásuvka CAN BUS Display s hlavním spínačem, nouzové/vypínací tlačítko, Osvětlení obslužné plochy pomocí LED Zařízení na zkoušení ochranného vodiče s LED-indikací Krytí: IP44 Elektronický měřič izolačního stavu (optická a akustická výstraha na display centrály) bez vypínání Plastové přepravky: Plastové přepravky normovaných rozměrů, s úchyty na všech stranách, skladovatelné na sebe, barva červená. 17
