1 BH 02 Nauka o pozemních stavbách Přednáška 5 Přednášející: Ing. Radim Kolář, Ph.D Úvod, dělení Zděné nosné stěny Monolitické nosné stěny Montované nosné stěny Ústav pozemního stavitelství 1

2 Úvod a dělení ÚVOD A DĚLENÍ Hlavní funkce přenášejí zatížení ze stropních konstrukcí, schodišť a střechy do základů spolu s vodorovnými konstrukcemi vytvářejí rozhodující část nosného konstrukčního systému primární funkce je nosná a ztužující Další funkce dělící tepelně izolační akustické protipožární Dělí se na desky plošné prvky sloupy a pilíře prutové prvky Ústav pozemního stavitelství 2

3 ÚVOD A DĚLENÍ Svislé stěnové konstrukce se dále dělí dle statického působení: nosné nenosné ztužující polohy vbudově: vnitřní vnější (obvodové) funkce vbudově: mezibytové (akustické) požární schodišťové Nosné Nenosné Ztužující Vnitřní Vnější Mezibytové Požární Schodišťové ÚVOD A DĚLENÍ Podle technologie provádění se dělí na zděné cihelné, tvárnicové, kamenné, smíšené monolitické z litého ŽB do bednění prefabrikované z velkoplošných dílců, tj. bloků nebo panelů prefa-monolitické např. ztracené bednění Tuhost stěnového systému je zajištěna tuhostí nosných stěn dle technologie provedení tuhostí stropů viz následující přednáška vložením ztužujících stěn kolmo k nosné stěně Ústav pozemního stavitelství 3

4 ÚVOD A DĚLENÍ Konstrukční principy staveb podle umístění svislých nosných konstrukcí podrobně viz přednáška č. 2 Stěnový: Skeletový: Kombinovaný: Podélný: Příčný: Obousměrný: (kombinovaný) ÚVOD A DĚLENÍ Přenášení zatížení Zatížení je rozloženo buď liniově (stěny) nebo bodově (sloupy). Ústav pozemního stavitelství 4

5 HODNOCENÍ STĚN Způsob namáhání nosných stěn po uložení vodorovných konstrukcí e Tlakem dostředným Tlakem mimostředným HODNOCENÍ STĚN Dimenzování nosných stěn určování tloušťky stěn provádí se na základě požadavků, které zdivo musí splňovat: Statických dle ČSN Navrhování zděných konstrukcí Tepelně technických dle ČSN Tepelná ochrana budov Zvukově izolačních (akustických) ČSN Akustika - Ochrana proti hluku v budovách Požárních ČSN Požární bezpečnost staveb Ústav pozemního stavitelství 5

6 Zděné nosné stěny ZDĚNÉ NOSNÉ SYSTÉMY Stavební konstrukce vzniklá záměrným skládáním zdících prvků z přírodního nebo umělého staviva spojované maltou nebo kladené na sucho. U zdiva rozlišujeme ložné spáry styčné spáry Ústav pozemního stavitelství 6

7 ZDĚNÉ NOSNÉ SYSTÉMY Výsledná pevnost zdiva závisí na: vazba zdiva (má vliv na rovnoměrné rozložení tlaku a tím i na celkovou únosnost) pevnost (jakost) používaného zdícího prvku (cihel, tvárnic, kamene) pevnost (jakost) spojovacího materiálu (malty, lepidla, apod.) tloušťce a množství spár vyplněných maltou Vybočení přetíženého sloupce zdících prvků nesvázaných s okolním zdivem. Zdivo bez vazby Zdivo s vazbou ZDĚNÉ NOSNÉ SYSTÉMY Výsledné pevnosti je dosahováno po zatvrdnutí malty klasický mokrý způsob zdění ihned metoda suchého zdění (bez malty) Druhy klasických malt Malta je směsí těchto základních tří materiálů : pojiva (vápno, sádra vzdušné, cement hydraulické) plniva (písek frakce 0 2 mm, lze tepelně izolační přísady) vody Pevnost malty závisí na pojivu vápno, cement, sádra Pevnost malty v tlaku odpovídá krychelné pevnosti a označuje se 0,4 1,0 2,5 5,0 10,0 15,0 (MPa) Na výkrese pak popíšeme typ zdiva s použitou maltou: Např. Zdivo z cihel CPP10na M 2,5(v MPa) Ústav pozemního stavitelství 7

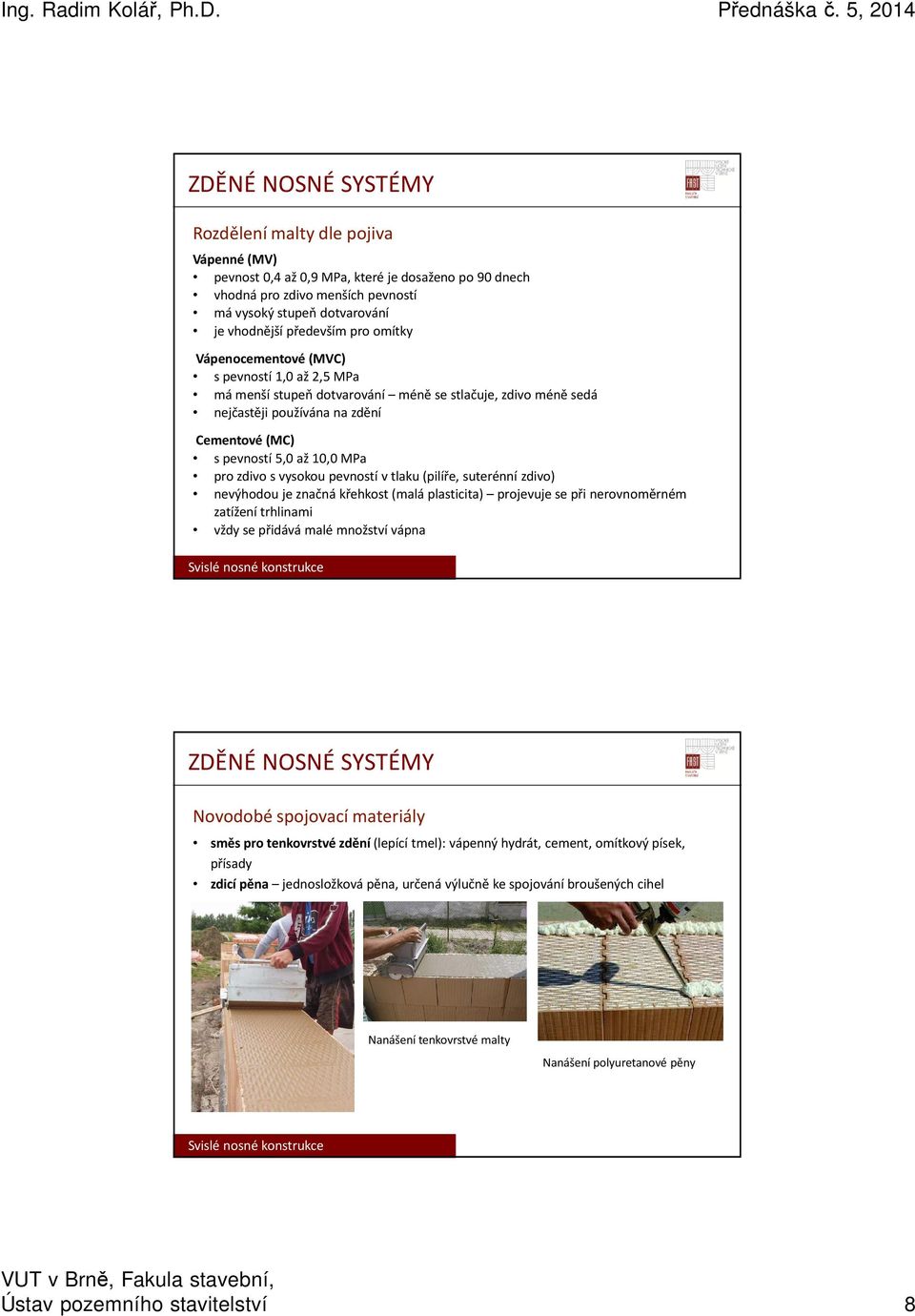

8 ZDĚNÉ NOSNÉ SYSTÉMY Rozdělení malty dle pojiva Vápenné (MV) pevnost 0,4 až 0,9 MPa, které je dosaženo po 90 dnech vhodná pro zdivo menších pevností má vysoký stupeň dotvarování je vhodnější především pro omítky Vápenocementové (MVC) s pevností 1,0 až 2,5 MPa má menší stupeň dotvarování méně se stlačuje, zdivo méně sedá nejčastěji používána na zdění Cementové (MC) s pevností 5,0 až 10,0 MPa pro zdivo s vysokou pevností v tlaku (pilíře, suterénní zdivo) nevýhodou je značná křehkost (malá plasticita) projevuje se při nerovnoměrném zatížení trhlinami vždy se přidává malé množství vápna ZDĚNÉ NOSNÉ SYSTÉMY Novodobé spojovací materiály směs pro tenkovrstvé zdění (lepící tmel): vápenný hydrát, cement, omítkový písek, přísady zdicí pěna jednosložková pěna, určená výlučně ke spojování broušených cihel Nanášení tenkovrstvé malty Nanášení polyuretanové pěny Ústav pozemního stavitelství 8

9 ZDĚNÉ NOSNÉ SYSTÉMY Spáry ve zdivu Průměrná tloušťka spáry je u zdiva mm (klasické zdění) 1 3 mm (tenkovrstvé malty) Maximální tloušťka spár je u zdiva cihelného a tvárnicového: 15 mm zlomového kamene: 15 až 40 mm Velké množství spár vyplněných při zdění plastickou maltou má za následek pozdější sedání a dotvarování zděné konstrukce a tím i celé stavby. Sedání je možno zmenšit použitím kvalitních malt nebo / a snížením (ložných) spár Pro zajištění rovnoměrného sedání nesmí být v jednom podlaží užíváno: různých druhů malt s velkým rozdílem v jejich pevnosti různých druhů staviv (cihel nebo tvárnic) MODUL ZDIVA Modulové projektování je metoda koordinace rozměrů různých stavebních prvků Pečlivé a promyšlené projektování minimalizuje nutnost řezat či jinak upravovat tvarovky, což zpomaluje a prodražuje výstavbu. Např. tvárnice typu THERM, pórobetonové tvárnice, VPC tvárnice základní rozměr: h b l = 238 x 247 x??? mm koordinační rozměr: h 0 b 0 l 0 = 250 x 250 x??? mm výškový modul 250 mm délkový modul 250 mm Ústav pozemního stavitelství 9

10 MODUL ZDIVA Např. cihla plná (CP) pálená základní rozměr: h 0 b 0 l 0 = 150 x 75 x 300 mm koordinační rozměr: h b l = 140 x 65 x 290 mm Např. betonový systém KB-BLOK základní rozměr: h 0 b 0 l 0 = 190 x 195 x 390 mm koordinační rozměr: h b l = 200 x 200 x 400 mm Dřevostavby Modulová koordinace udřevostaveb převážně vychází zrozměru 625 mm a jeho násobků jako jsou 1250, 1875, 2500, 3750, 5000 atd. MODUL ZDIVA Ústav pozemního stavitelství 10

11 Tvárnicové zdivo ZDIVO TVÁRNICOVÉ Dělení podle materiálu keramické tvárnice vápenopískové tvárnice tvárnice z lehkých betonů pórobeton liaporbeton škvárobeton betonové tvárnice Ústav pozemního stavitelství 11

12 ZDIVO TVÁRNICOVÉ KERAMICKÉ Keramické tvárnice typu THERM např.: Porotherm ( Supertherm ( Keratherm ( Pálený zdící prvek zhotovený z jílu nebo jiných jílovitých materiálů s pískem nebo bez písku, palivem nebo jinými přísadami, vypálený na dostatečně vysokou teplotu, aby bylo dosaženo keramické vazby (ČSN EN771-1). Druhy tvárnic A. Tvárnice pro vnější zdivo B. Vnitřní nosné tvárnice C. Akustické cihly ZDIVO TVÁRNICOVÉ KERAMICKÉ Převazba zdiva o polovinu délky tvárnice Ústav pozemního stavitelství 12

13 ZDIVO TVÁRNICOVÉ KERAMICKÉ Doplňkové cihly pro vazby zdiva Poloviční cihla Rohová cihla Koncová cihla ZDIVO TVÁRNICOVÉ KERAMICKÉ Tvárnice pro vnější zdivo tzv. BROUŠENÉ mají vodorovné ložné plochy zbroušené do roviny na speciální brousící lince. To umožňuje vyzdívání na tenkou zdicí maltu (lepidlo) o tloušťce 1 2 mm nebo na zdící PUR pěnu spojuje se pouze ložná spára, styčná spára se pouze doráží k sobě na sucho mohou být s integrovanou tepelnou izolací z minerálních vláken nebo polystyrenu Vlastnosti: rozměry d v š = ??? mm; kde??? = 365, 400, 425, 440, 500 mm rovinnost ložných ploch = 0,3 mm objemová hmotnost: cca 640 kg.m 3 dobré tepelněizolační vlastnosti průměrné akustické vlastnosti Ústav pozemního stavitelství 13

14 ZDIVO TVÁRNICOVÉ KERAMICKÉ Tvárnice pro vnější zdivo ZDĚNÉ NA MALTU ložná plocha bez úpravy. Zdí se na maltu VC nebo tzv. tepelně izolační maltu (lehčenou perlitem) maltuje se pouze ložná spára, styčná spára se pouze doráží k sobě na sucho tloušťka ložné spáry 12 mm Vlastnosti: rozměry d v š = ??? mm, kde??? = 365, 400, 440, 500 mm objemová hmotnost: cca 770 kg.m 3 dobré tepelně izolační vlastnosti průměrné akustické vlastnosti ZDIVO TVÁRNICOVÉ KERAMICKÉ Tvárnice pro vnitřní nosné zdivo BROUŠENÉ I ZDĚNÉ NA MALTU, rozměry stejné jako u tvárnic pro obvodové zdivo šířky tvárnic 175, 200, 240, 300 (obecně je nosná stěna od tl. 175 mm) objemová hmotnost obecně vyšší, cca kg.m 3 Tvárnice pro zvukově izolační zdivo (akustické tvárnice) vyráběny jako tzv. těžké tvárnice nebo tzv. zalévané tvárnice broušené i zděné na maltu, rozměry stejné jako u tvárnic pro ostatní zdivo šířky tvárnic 190, 200, 250, 300, 365 objemová hmotnost cca 1000 kg.m 3 (u těžkých tvárnic) dobré akustické vlastnosti Pro dodržení vlastností je nutné vždy musí být provedena omítky z obou stran nikdy se nesmí provádět drážky Ústav pozemního stavitelství 14

15 ZDIVO TVÁRNICOVÉ KERAMICKÉ Zásady provádění dutiny vždy musí být kolmo k ložné spáře (svislé) sesazování tvárnic do zámků doplňkové tvárnice součástí sortimentu daného výrobce případná úprava tvárnic na požadované rozměry (modulová koordinace!!!) pouze řezáním kotoučovou stolní nebo speciální řetězovou ruční, nikdy sekáním drážky dodatečně prováděné hloubka max. 30 mm, šířka dle šířky stěny, max. 200 mm, pouze drážkovací frézou, nikdy ne sekáním převazba o polovinu délky tvárnice ZDIVO TVÁRNICOVÉ KERAMICKÉ Ústav pozemního stavitelství 15

16 ZDIVO TVÁRNICOVÉ VÁPENOPÍSKOVÉ Vápenopískové tvárnice Zdící prvky zhotovené z vápna a přírodních křemičitých materiálů, tvrdnoucí účinkem páry za vysokého tlaku (ČSN EN771-2) Použití: použít pro obvodové i vnitřní zdivo nosné i nenosné Vlastnosti: objemová hmotnost kg.m 3 vysoká pevnost v tlaku (až 20 MPa) dobré zvukově izolační vlastnosti špatné tepelně izolační materiály ZDIVO TVÁRNICOVÉ VÁPENOPÍSKOVÉ Vápenopískové tvárnice Zdí se na: maltu, tl. spáry 12 mm (rozměry tvárnic d v š = xxx mm, kde xxx = 150, 175, 200, 240, 300 mm lepidlo tl. 2 mm, rozměr tvárnic d v š = ??? mm, kde??? = 150, 175, 200, 240, 300 mm Provádění: převazba o polovinu délky prvků úprava tvárnic řezáním drážky dodatečně prováděné hloubka max. 30 mm, šířka dle šířky stěny, max. 200 mm, pouze drážkovací frézou, nikdy ne sekáním Ústav pozemního stavitelství 16

17 ZDIVO TVÁRNICOVÉ Z LEHKÝCH BETONŮ Pórobeton Např.: Ytong ( Porfix ( Pórobeton je lehčený beton zhotovený z pojiv, a to cementu, a/nebo vápna, z jemných křemičitého písku (bílé tvárnice) nebo elektrárenského popílku (tmavé tvárnice), z látky vytvářející póry (hliníkový prášek) a vody (ČSN EN 771-4). Díky pórům se z 1 m 3 surovin vyrobí cca 5 m 3 pórobetonu. Vlastnosti: rozměry d v š = 499 (599) 249??? mm, kde??? = 200, 250, 300, 375, 450, 499 mm objemová hmotnost: cca kg.m 3 pevnost v tlaku 2,0 6,5 MPa dobré tepelně izolační vlastnosti vysoká nasákavost ztráta tepelně izolačních vlastností špatné zvukově izolační vlastnosti ZDIVO TVÁRNICOVÉ Z LEHKÝCH BETONŮ Pórobeton Zdění: maltují se ložné spáry v tl. 1 3 mm styčné spáry: pokud mají pero a drážku (P+D) nemaltují se, pouze sesazují, pokud nemají P+D, maltují se i styčné spáry doplňkové dílce se řežou Ústav pozemního stavitelství 17

18 ZDIVO TVÁRNICOVÉ Z LEHKÝCH BETONŮ Tvárnice Liapor (Keramzit) Liapor ( Keramzit ( Keramzit = Liapor umělé kamenivo získané vypálením jílu. Lehčený beton zhotovený z pojiva (cement) a plniva pórovitého keramického kameniva Liapor. Druhy tvárnic: Tvárnice pro vnější zdivo (s vloženou tepelnou izolací (polystyrenem) nebo bez ní) Vnitřní nosné tvárnice Akustické cihly ZDIVO TVÁRNICOVÉ Z LEHKÝCH BETONŮ Tvárnice Liapor Vlastnosti pevnost cca 2,0 MPa objemová hmotnost kg.m 3 rozměry d v š = ??? mm, kde??? = 365, 425 mm zdí se na maltu, ložné spáry v tl. 10 mm styčné spáry na pero a drážku (P+D) nemaltují se Ústav pozemního stavitelství 18

19 ZDIVO TVÁRNICOVÉ Z LEHKÝCH BETONŮ Škvárobeton lehčený beton zhotovený z pojiva (cement) a plniva škváry používá se velmi málo Tvárnice betonové Např.: kbblok.cz, sytém build in, ) tvárnice z prostého betonu určené pro klasické zdění mají plné dno po celé ploše, z obou stran výřezy pro zámky, při zdění se kladou dnem vzhůru ZDIVO TVÁRNICOVÉ Z LEHKÝCH BETONŮ Tvárnice betonové Vlastnosti: pevnost v tlaku cca 4,0 MPa objemová hmotnost 850 kg.m 3 rozměry d v š = XXX mm, kde XXX = 200, 250 mm zdí se na maltu, ložné spáry v tl. 10 mm, styčné spáry na zámky Zdroj: Ústav pozemního stavitelství 19

20 Cihelné zdivo CIHELNÉ ZDIVO Cihla plná (CP) cihla plná CP mm tzv. velký formát (4:2:1) vyráběny pálením cihlářské hlíny. Mají plný střep bez otvorů (dutin). hmotnost 4,5 kg pevnost v tlaku: P7 MPa nenosné zdivo P10, P15 MPa nosné zdivo, komíny ve stěně, P20 (P25) MPa mrazuvzdorné, nosné pilíře. tl. nosné stěny min. 300 mm. Ústav pozemního stavitelství 20

21 CIHELNÉ ZDIVO Cihla děrovaná metrická (CDm) cihla metrická CDm mm, modul mm pálené z cihlářské hlíny, lehčené dutinami hmotnost 4,5 kg tl. nosné stěny min. 250 mm Cihly vápenopískové cihla vápenopísková mm, mm lisují se z vápna a křemičitého písku přesné hrany vhodné pro komíny, pilíře apod. hmotnost 3,4 kg CIHELNÉ ZDIVO Vazby cihelného zdiva vyžaduje se převazování styčných spár tloušťka spár cca 10 mm převázání styčných spár se vyžaduje min. ¼ cihly přisekávání cihel používáme: tříčtvrtka, půlka, čtvrtka, pásek Spojování cihel: 1 ložná spára, 2 styčná spára Cihla plná a její díly: 1 celá cihla, 2 tříčtvrtka, 3 půlka, 4 pásek, 5 čtvrtka Ústav pozemního stavitelství 21

22 CIHELNÉ ZDIVO Základní typy vazeb CIHELNÉ ZDIVO Křížení zdí (vazby) Princip: v jedné vrstvě se jedna zeď vyzdívá jako průběžná a druhá se k ní přizdí. V další vrstvě dojde k prostřídání a zároveň posunutí styčné spáry o ¼ cihly (75 mm) od líce zdi. Stejný princip je u vyvazování rohů či sloupů. Ústav pozemního stavitelství 22

23 CIHELNÉ ZDIVO Vazba rohu zdi CIHELNÉ ZDIVO Vazba připojení zdi tl. 450 mm Ústav pozemního stavitelství 23

24 CIHELNÉ ZDIVO Vazba pilíře 600 x 600 mm Vazba komínů 450 x 450 mm 750 x 750 mm Zděné komíny se prováděly v minulosti. Nyní nejčastěji systémové, viz další přednášky. Kamenné a smíšené zdivo Ústav pozemního stavitelství 24

25 KAMENNÉ ZDIVO Z lomového kamene kámen lámaný v lomu bez dalšího jemného opracování o velikosti min. 150 mm Nejčastěji se používá vazák s občasnou kombinací s běhounem pro zdivo tloušťky min. 450 mm (až 600 mm) Styčné spáry plně promaltované tl. 15 až 40 mm musí být překryty KAMENNÉ ZDIVO Vazba kamenného zdiva Ústav pozemního stavitelství 25

26 KAMENNÉ ZDIVO Kyklopské zdivo (polygonální) Vybraný lomový kámen opracovaný do tvaru 5až 8 úhelníků (polygonů). Zdí se na maltu MV nebo MVC. V líci se mohou v jednom bodě stýkat pouze tři spáry. Šířka spáry je 20 až 40 mm. Použití: pro terénní úpravy, opěrné zdi atd. KAMENNÉ ZDIVO Řádkové zdivo zdivo z opracovaného lomového kamene, provedené z hrubých nebo čistých kopáků (kopák je název z doby, kdy se kameny prodávaly na kopy) Řádkové zdivo se provádí i svisle provázané, tj. haklíkové zdivo: Řádkové zdivo čisté Řádkové zdivo hrubé Ústav pozemního stavitelství 26

27 KAMENNÉ ZDIVO Kvádrové zdivo Kameny opracované přesných rozměrů Kladou se podle prováděcích kamenických výkresů a spojují se MC nebo pomocí skobek z nerez oceli Spáry o tl. 15 až 20 mm pravidelné SMÍŠENÉ ZDIVO Složeno ze dvou či více stavebních materiálů, tvořící jeden celek. Kombinace kámen cihla kámen beton beto cihla kámen beton cihla Ústav pozemního stavitelství 27

28 Monolitické nosné stěny MONOLITICKÉ NOSNÉ STĚNY Vzniká ukládáním betonové směsi přímo do bednění na stavbě, které po zatuhnutí směsi odstraníme nebo ponecháme (tzv. ztracené bednění). Základní druhy bednění příložné posuvné ztracené Funkce bednění dává tvar konstrukci rozděluje konstrukci na jednotlivé pracovní záběry podle požadavku technologického postupu stavby Materiál železobeton k betonáži stěn se používá beton měkké konzistence, který se zhutňuje vibrátory Ústav pozemního stavitelství 28

29 MONOLITICKÉ NOSNÉ STĚNY Bednicí systémy (dnes používané) Dílcové bednění např. vodovzdorná překližka tl. 15 mm Systémové bednění dnes velmi používané pro vysokou životnost, jednoduché použití. Podle manipulace a typu prvků se používají systémová bednění typu dílcové velkoplošné prostorové Posuvné a pojízdné bednění pro betonáž svislých konstrukcí výškového charakteru, např. sila, komíny, věže apod. Postup výroby monolitické železobetonové konstrukce Příprava bednění Provedení a uložení výztuže Výroba betonové směsi Doprava betonové směsi do bednění a její zhutnění Ošetření betonu jeho tuhnutí a tvrdnutí MONOLITICKÉ NOSNÉ STĚNY Příložné plošné bednění Ústav pozemního stavitelství 29

30 MONOLITICKÉ NOSNÉ STĚNY Příložné plošné bednění MONOLITICKÉ NOSNÉ STĚNY Ztracené bednění Např.: KB-Blok ( BEST ( PRESBETON ( Ústav pozemního stavitelství 30

31 MONOLITICKÉ NOSNÉ STĚNY Ztracené bednění Cementotřískové tvárnice Polystyrenové tvárnice MONOLITICKÉ NOSNÉ STĚNY Ztracené bednění sytém VELOX štěpkocementové desky tl. 35 mm vytváří ztracené bednění. Vkládá se výztuž tzv. stěnové výztuhy. Ústav pozemního stavitelství 31

32 MONOLITICKÉ NOSNÉ STĚNY Ztracené bednění sytém VELOX Montované nosné stěny Ústav pozemního stavitelství 32

33 MONTOVANÉ NOSNÉ STĚNY Dělení dle materiálu železobetonové, betonové dřevěné kombinované Železobetonové stěny montované je dům vybudovaný z prefabrikovaných panelů (částí) tyto části jsou vyrobeny mimo staveniště klasické paneláky první panelové domy v Nizozemsku po 1. světové válce v ČR užíváno několik modulárních typů Nevýhody: nutnost prefavýroben, přeprava, manipulace na stavbě, konstrukční spoje, Výhody: rychlé, ihned únosné, není potřebné bednění, omezení mokrého procesu na stavbě, MONTOVANÉ NOSNÉ STĚNY Rozhodující z hlediska statiky jsou styky jednotlivých prvků, ovlivňují stabilitu celého konstrukčního systému Nutnost:respektovat modulovou prostorovou osnovu, kterou jsou vymezeny polohy dílců v nosném systému budovy Postup provádění základy nejčastěji monolitické montáž prefabrikovaných nosných stěn osazení příček a instalačních bytových jader, osazení stropů a schodišť, instalace, dokončovací práce kvůli horizontální stabilitě musí být vždy ztužen. U příčného systému je ztužen podélnou stěnou, u podélného systému pak stěnou příčnou styk panelů je realizován svařením výztuže s použitím styčníkových desek či třmínků. Spoj je pak zalit cementovou zálivkou nebo řídkým betonem. panely obvodového pláště spáry se zvnějšku ještě těsní vložkou z PVC nebo trvale pružného tmelu. Ústav pozemního stavitelství 33

34 MONTOVANÉ NOSNÉ STĚNY Schémata, detaily MONTOVANÉ NOSNÉ STĚNY Současný stav Ústav pozemního stavitelství 34

35 MONTOVANÉ NOSNÉ STĚNY Panely Liapor prefabrikací z lehkého keramického betonu od Liaporu hrubá stavba za cca 5 dní, uzavřená hrubá stavba za cca 2 měsíce všechny svislé konstrukce (obvodové, vnitřní nosné i dělící stěny) jsou navrženy a provedeny jako velkoplošné montované dílce z LiaporBetonu, pevnostní třídy 18 MPa tloušťka obvodové stěny je 18 cm, vnitřní nosné stěny 15 cm a dělící stěny 10 cm MONTOVANÉ NOSNÉ STĚNY Dřevěné montované konstrukce únosnost dřeva: vysoká pevnost v tlaku i tahu, příznivá hodnota modulu pružnosti požární odolnost: velmi malá řešením jsou pouze nízkopodlažní objekty tepelně technické vlastnosti: souvisí s mohutností (tloušťkou) řeziva, doplnění vhodnou izolací akustické vlastnosti: malá neprůzvučnost (schopnost tlumit zvuk) řešení jako konstrukce dvojité, sendvičové, vrstvené. Výhody dřevostaveb rychlost výstavby suchá technologie tepelně izolační vlastnosti Nevýhody dřevostaveb horší zvuková izolace menší tepelná akumulace větší nároky na kvalitu provedení Ústav pozemního stavitelství 35
