BETONOVÁ CIHLA KB KLASIK

Transkript

1 BETONOVÁ CIHLA KB KLASIK BETONOVÁ CIHLA KB KLASIK DOPLŇKY KB KLASIK BETONOVÁ CIHLA KB KLASIK XC KB STROP XC KB NOSNÝ PŘEKLAD XC KB STROPNÍ NOSNÍK XC ZATEPLOVACÍ SYSTÉM KB KLASIK XC

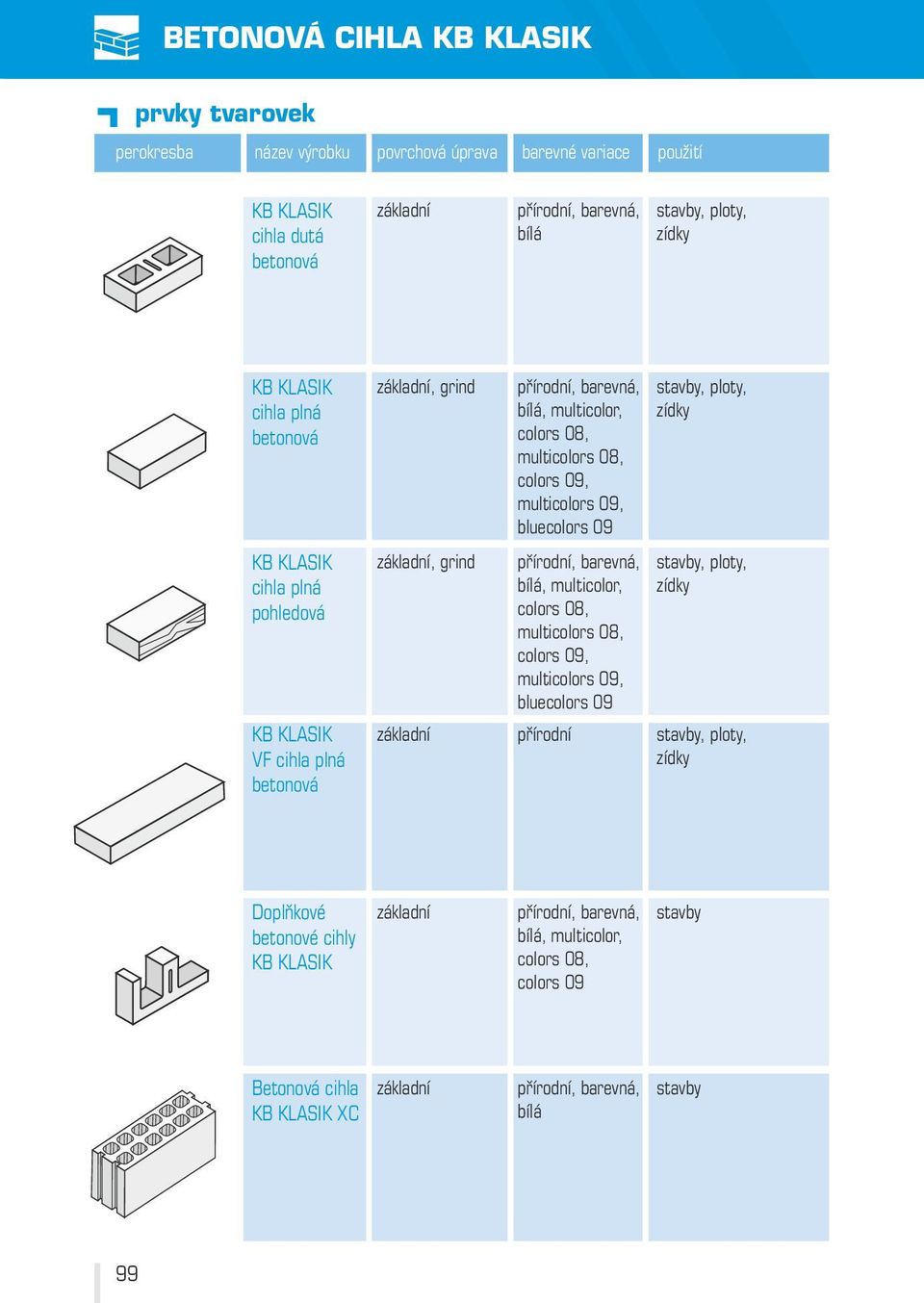

2 BETONOVÁ CIHLA KB KLASIK prvky tvarovek perokresba název výrobku povrchová úprava barevné variace použití KB KLASIK cihla dutá betonová základní přírodní, barevná, bílá stavby, ploty, zídky KB KLASIK cihla plná betonová KB KLASIK cihla plná pohledová KB KLASIK VF cihla plná betonová základní, grind základní, grind přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 stavby, ploty, zídky stavby, ploty, zídky základní přírodní stavby, ploty, zídky Doplňkové betonové cihly KB KLASIK základní přírodní, barevná, bílá, multicolor, colors 08, colors 09 stavby Betonová cihla KB KLASIK XC základní přírodní, barevná, bílá stavby 99

3 perokresba název výrobku povrchová úprava barevné variace použití KB nosný překlad XC základní základní stavby Tvarovka KB STROP XC základní cihlová stropy KB stropní nosník XC základní základní stropy Zateplovací systém KB KLASIK XC stavby zdící směs KB-BLOK systém sádrová omítka KB-BLOK systém výplňový beton KB-BLOK systém BETOKONTAKT - adhézní nátěr 0

4 BETONOVÁ CIHLA KB KLASIK zásady zdění s betonovou cihlou KB KLASIK 1/ Nejlepších výsledků při zdění s materiály KB-BLOK systému dosáhnete zděním na spáru. Šířka spáry je 8 mm. Pokud si nejste jisti přesností tloušťky malty, používejte raději zdící přípravky z ocelové kulatiny o průřezu mm. 2/ Pro zdění používejte zásadně cementovou maltu. Doporučujeme naši Speciální zdící směs KB-BLOK systém. 3/ Spárování provádějte průběžně při zdění. Dosáhnete tak nejlepších výsledků a eliminujete nebezpečí znečištění pohledového povrchu tvarovek při dodatečném spárování. 4/ Při osazování tvarovky používejte gumovou nebo dřevěnou paličku. 5/ Dodržujte elementární technologické zásady s všeobecnou platností, jako je zdění a betonování výztuží při minimální teplotě +5 C a minimální teplotě betonové směsi +7 C. 7/ Vložený beton se hutní, např. vpichy ocelovou tyčí. 8/ Některé zdící tvarovky KB-BLOK systému mají provedení s dělící drážkou pro půlení dle potřeb skladby zdiva. Pro jiné rozměrové úpravy je nejlepší tvarovky řezat nebo vrtat. 9/ Při zdění věnujte zvýšenou pozornost čistotě zdění tak, aby nedošlo ke zbytečnému znečištění pohledové strany tvarovky. 6/ Dutiny ve tvarovkách nejsou určeny pro výplň, pouze tam, kde je to nezbytně nutné pro výztuž konstrukce, na doporučení statika na základě projektové dokumentace. Pro výplň dutin betonových tvarovek používejte beton C16/20 měkké konzistence. Doporučujeme výplňový beton KB-BLOK systém. Detail ukotvení vnější vrstvy sendvičové obezdívky s použitím kotevních lišt HALFEN příklady použití Fasádní systém budov: SENDVIČ KLASIK Sendvičové zdění Nosné zdivo: tvarovka KB 1-20 A Izolace: 15 cm Obezdívka: tvarovka KLASIK 1

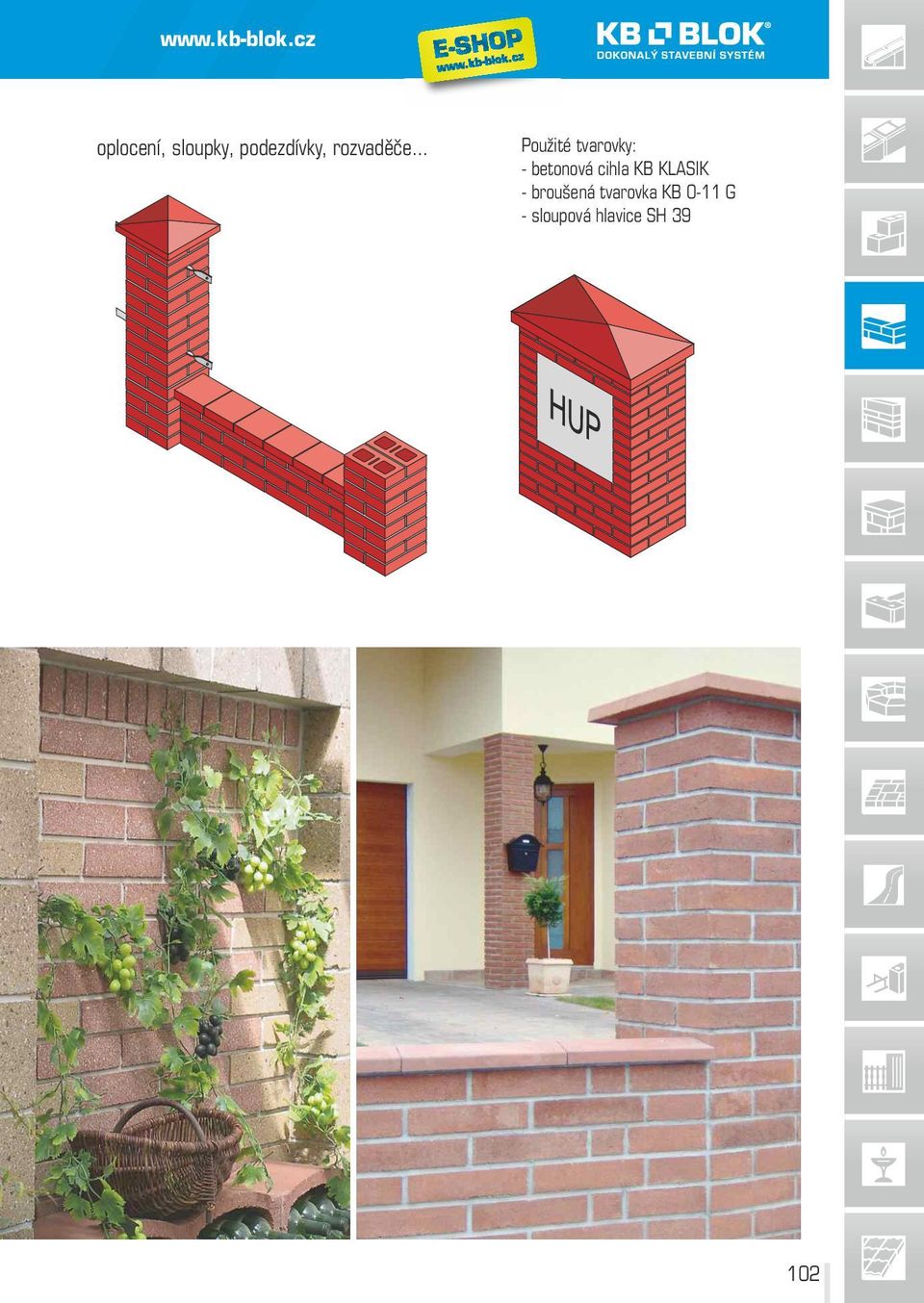

5 oplocení, sloupky, podezdívky, rozvaděče... Použité tvarovky: - betonová cihla KB KLASIK - broušená tvarovka KB 0-11 G - sloupová hlavice SH 39 2

6 BETONOVÁ CIHLA KB KLASIK technické údaje perokresba název výrobku / označení barevné variace rozměry / mm betonová cihla KB KLASIK KB KLASIK cihla dutá betonová přírodní, barevná, bílá katalog barev délka:290 výška: 65 šířka: 140 KB KLASIK cihla plná betonová KB KLASIK cihla plná betonová GRIND přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 katalog barev délka: 290 výška: 65 šířka: 140 KB KLASIK cihla plná pohledová KB KLASIK cihla plná pohledová GRIND přírodní, barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, multicolors 09, bluecolors 09 katalog barev délka: 290 výška: 65 šířka: KB KLASIK VF cihla plná betonová přírodní katalog barev délka: 390 výška: 65 šířka:

7 hmotnost / ks počet ks / m 2 hmotnost / m 2 počet ks / paleta m 2 / paleta hmotnost palety 3,97 kg 44,4 ks 176 kg 200 ks 4,5 793 kg 6 kg 44,4 ks 266 kg 200 ks 4, kg 6 kg 44,4 ks 266 kg 200 ks 4, kg 5,9 kg 44,4 ks 262 kg 200 ks 4, kg 5,9 kg 44,4 ks 262 kg 200 ks 4, kg 11,1 kg 33 ks 366 kg 120 ks 3, kg 4

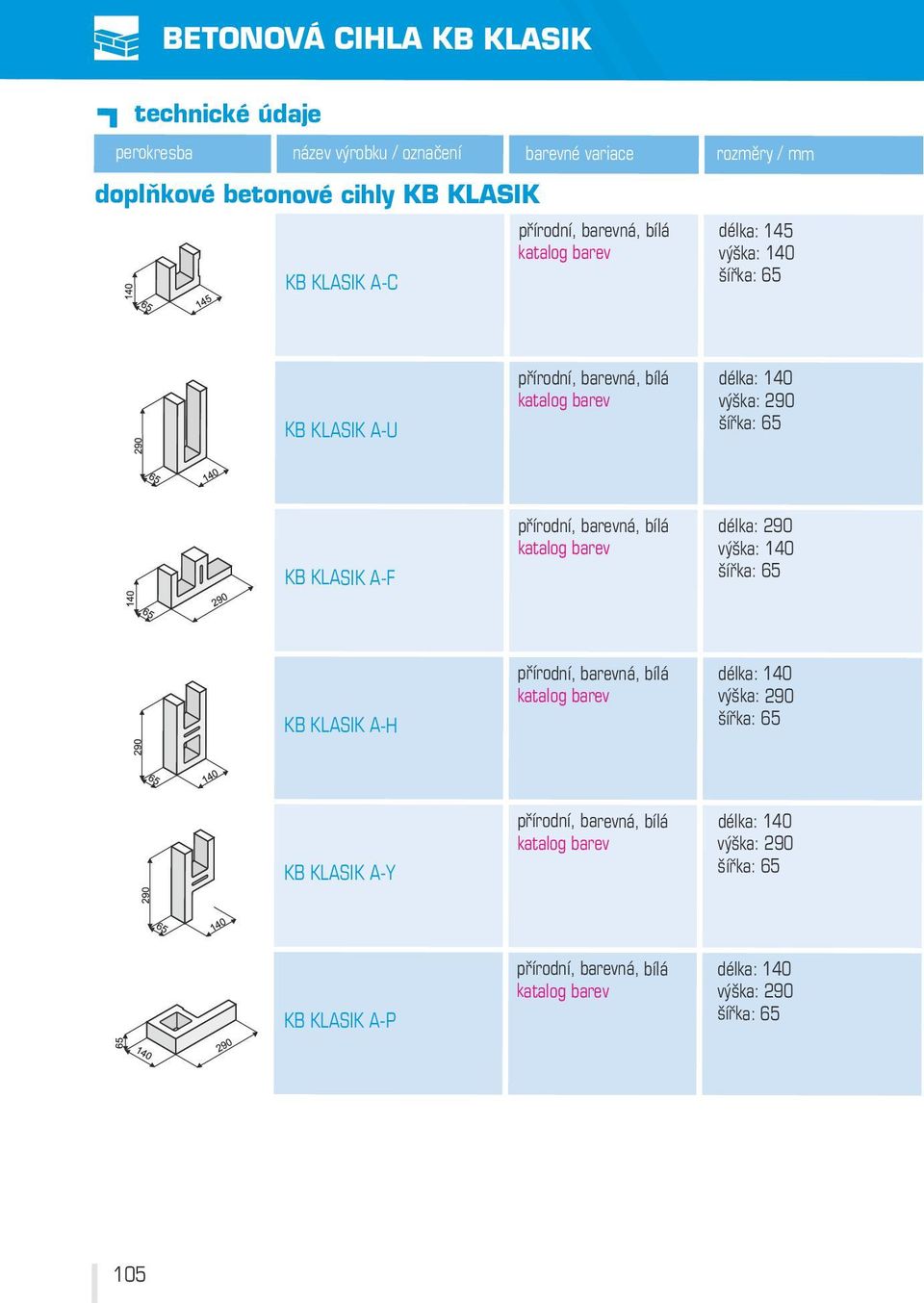

8 BETONOVÁ CIHLA KB KLASIK technické údaje perokresba název výrobku / označení barevné variace rozměry / mm doplňkové betonové cihly KB KLASIK KB KLASIK A-C přírodní, barevná, bílá katalog barev délka: 145 výška: 140 šířka: 65 KB KLASIK A-U přírodní, barevná, bílá katalog barev délka: 140 výška: 290 šířka: 65 KB KLASIK A-F přírodní, barevná, bílá katalog barev délka: 290 výška: 140 šířka: 65 KB KLASIK A-H přírodní, barevná, bílá katalog barev délka: 140 výška: 290 šířka: 65 KB KLASIK A-Y přírodní, barevná, bílá katalog barev délka: 140 výška: 290 šířka: 65 KB KLASIK A-P přírodní, barevná, bílá katalog barev délka: 140 výška: 290 šířka: 65 5

9 výplňové a nosné zdivo betonové cihly KB KLASIK XC Výrobky KB KLASIK XC nesou označení Certifikovaný výrobek. Tvarovky jsou certifikovány: - samostatně jako tvarovky - jako zdivo - jako zdivo s výbornými akustickými a požárními vlastnostmi - v ucelené skladbě zdivo-izolace-fasáda se systémem Caparol zásady zdění s betonovými cihlami KB KLASIK XC 1/ Ke zdění tvarovek KB KLASIK XC se používá zásadně cementová malta. Doporučujeme Speciální zdící směs KB-BLOK systém. 2/ Maltuje se pouze ložná spára, styčná spára je tvořena bezmaltovým stykem pero-drážka. 3/ Tvarovky se při zdění kladou dnem vzhůru, co usnadňuje nanášení malty. 4/ Malta se nanáší na celou šíři spáry a spára se zalícuje s povrchem zdiva. 5/ Tloušťka spáry se doporučuje 8- mm tak, aby byl dodržen výškový modul zdiva 250 mm. 6/ Tvarovky je možné ukládat i na stavební lepidlo, pak je ale nutné zohlednit rozdílný výškový modul zdiva (cca 242 mm). 7/ Některé tvarovky KB KLASIK XC 80 jsou opatřeny dělicí drážkou pro snazší půlení, např. zednickým kladívkem. Ostatní tvarovky KB KLASIK XC se dělí řezáním. 8/ Zdivo se omítá sádrovou omítkou a před omítáním se povrch doporučuje opatřit adhezním nátěrem pro zlepšení přilnavosti omítky ke zdivu. 9/ Dutiny ve tvarovkách se nevyplňují. Teplota prostředí při zdění a během tuhnutí a tvrdnutí malty nesmí klesnout pod 5 C. Při zdění se nesmí použít zmrzlé bloky. Zdivo je třeba chránit před provlhnutím, vrchní povrchy zdiva se přikrývají nepropustnými fóliemi, aby se předešlo vniknutí srážkové vody do zdiva. napojování kolmých stěn KB KLASIK XC Při dodatečném napojování příček nebo kolmých stěn zdi namaltujeme příčkové tvarovky i z boční strany a přitlačíme je k nosné stěně. Dále je nutné do každé druhé ložné spáry provést vyztužení plochou kotvou z nerezové oceli. Např. Želex kotva zdiva 270 x 22 x 0,5 mm. Kotva se vkládá do malty již v průběhu zdění nosné stěny do místa budoucího napojení příčky. V případě, že příčka je z tvarovek tl. 160 mm, dávají se do jedné spáry dvě kotvy vedle sebe, u tl. mm jsou to 3 kotvy vedle sebe. 6

10 BETONOVÁ CIHLA KB KLASIK napojování kolmých stěn KB KLASIK XC Dvě stěny tl. mm je možné napojit vzájemným provazováním (obr. A) nebo napojením (obr. B) a každou druhou ložnou spáru vyztužit plochými kotvami z nerezové oceli. obr. A liché vrstvy obr. B sudé vrstvy 7

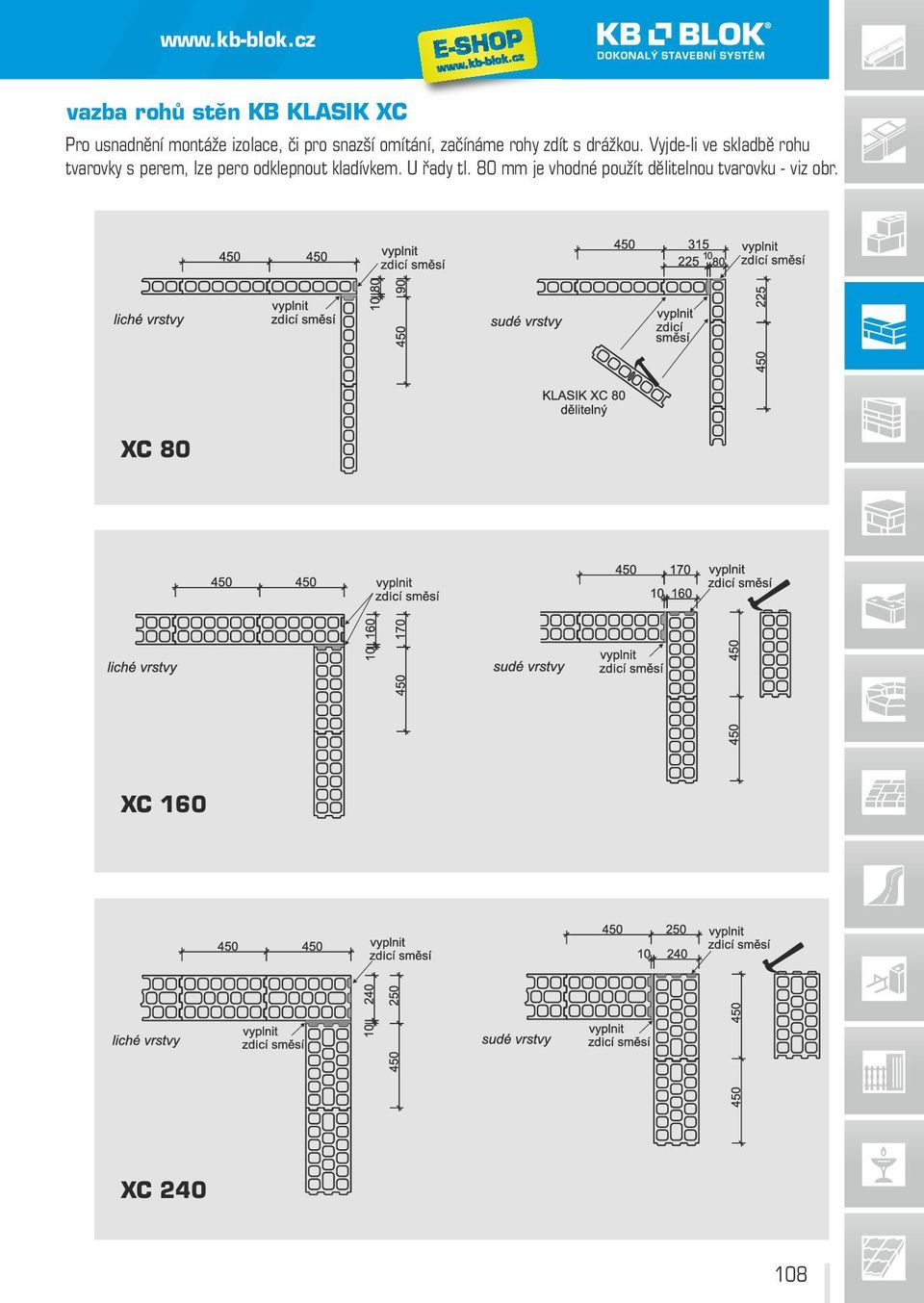

11 vazba rohů stěn KB KLASIK XC Pro usnadnění montáže izolace, či pro snazší omítání, začínáme rohy zdít s drážkou. Vyjde-li ve skladbě rohu tvarovky s perem, lze pero odklepnout kladívkem. U řady tl. 80 mm je vhodné použít dělitelnou tvarovku - viz obr. XC 80 XC 160 XC 8

12 BETONOVÁ CIHLA KB KLASIK rozměry KB KLASIK XC 80 KB KLASIK XC 80 dělitelný KB KLASIK XC 80 Vlastnosti zdiva dle technických podmínek TP-KB 04 vlastnost / charakteristika tech. podmínky výrobce deklarovaná hodnota Spotřeba zdicích tvarovek Tepelný odpor zdiva Laboratorní vážená neprůzvučnost zdiva s omítkou Požární odolnost zdiva bez omítek rozměry KB KLASIK XC 160 TP-KB 04 TP-KB 04 TP-KB 04 TP-KB 04 8,89 ks/m 2 111,11 ks/m 3 0,06 m 2.K.W (-1;-3) db E60 / EI45 / EW60 Vlastnosti zdiva dle technických podmínek TP-KB 04 vlastnost / charakteristika tech. podmínky výrobce deklarovaná hodnota Spotřeba zdicích tvarovek Pevnost zdiva v tlaku Tepelný odpor zdiva Laboratorní vážená neprůzvučnost zdiva s omítkou Požární odolnost zdiva s jednostrannou omítkou pro zatížení stanovené dle EC 6 ČSN/EN TP-KB 04 TP-KB 04 TP-KB 04 TP-KB 04 TP-KB 04 8,89 ks/m 2 55,56 ks/m 3 7,3 N.mm -2 0,21 m 2.K.W (0;-2) db REI180

13 rozměry KB KLASIK XC Vlastnosti zdiva dle technických podmínek TP-KB 04 vlastnost / charakteristika tech. podmínky výrobce deklarovaná hodnota Spotřeba zdicích tvarovek Pevnost zdiva v tlaku Tepelný odpor zdiva Laboratorní vážená neprůzvučnost zdiva s omítkou Požární odolnost zdiva s jednostrannou omítkou pro zatížení stanovené dle EC 6 ČSN/EN TP-KB 04 TP-KB 04 TP-KB 04 TP-KB 04 TP-KB 04 8,89 ks/m 2 37,04 ks/m 3 6,0 N.mm -2 0,53 m 2.K.W (-1;-2) db REI180 1

14 BETONOVÁ CIHLA KB KLASIK technické údaje perokresba název výrobku / označení barevné variace rozměry / mm betonové cihly KB KLASIK XC Betonová cihla příčková KB KLASIK XC 80 cihlová délka: 450 výška: šířka: 80 KB KLASIK XC 80 dělitelný Betonová cihla KB KLASIK XC 115 cihlová délka: 450 výška: šířka: Betonová cihla KB KLASIK XC 160 cihlová délka: 450 výška: šířka: 160 Betonová cihla KB KLASIK XC cihlová délka: 450 výška: šířka: 111

15 hmotnost / ks počet ks / m 2 hmotnost / m 2 počet ks / paleta m 2 / paleta hmotnost palety 13,07 kg 8,9 ks 116 kg 90 ks, kg paletováno v poměru 7:4 13,07 kg 8,9 ks 116 kg 90 ks, kg paletováno v poměru 7:4 13,97 kg 8,9 ks 124 kg 80 ks 8, kg 23,43 kg 8,9 ks 209 kg 56 ks 6, kg 33,9 kg 8,9 ks 302 kg 40 ks 3, kg 112

16 BETONOVÁ CIHLA KB KLASIK KB nosný překlad XC Překlady se používají jako nosné stavební prvky nad okenní nebo dveřní otvory v nosném a příčkovém zdivu. 1/ Jsou ihned po uložení staticky účinné. Usazují se na maltové lože (nejlépe ze Speciální zdící směsi KB-BLOK) tl. 12 mm. Jejich výška je 238 mm, což s tl. lože 12 mm odpovídá výškovému modulu tvarovek KB KLASIK XC (250 mm). 3/ Proti překlopení se vzájemně spojí měkkým drátem, který se po zatvrdnutí malty odstraní. 4/ Minimální délka uložení překladů je uvedena v následující tabulce a je závislá na světlosti otvoru. Ukládají se zásadně na výšku, nikoli naplocho, vnitřní výztuž překladů je symetrická, proto je uložení na výšku libovolné. 2/ Usazují se jednotlivě (např. na příčku z tvarovek KB KLASIK XC 80) nebo násobně. rozměr KB nosný překlad XC příklady použití KB nosný překlad XC 113

17 Překlad v nosné stěně včetně napojení na stropní konstrukci Roletový překlad v nosné stěně včetně napojení na stropní konstrukci 114

18 BETONOVÁ CIHLA KB KLASIK technické údaje KB nosný překlad XC 238 označení překladu typ délka min. délka počet ks orientační překladu překladu uložení v balení hmotnost KB-překlad nosný XC 00 A 00x70x KB-překlad nosný XC 1250 A 1250x70x KB-překlad nosný XC 1500 A 1500x70x KB-překlad nosný XC 1750 B 1750x70x KB-překlad nosný XC 2000 B 2000x70x KB-překlad nosný XC 2250 B 2250x70x KB-překlad nosný XC 2600 C 2600x70x KB-překlad nosný XC 2850 C 2850x70x KB-překlad nosný XC 30 D 30x70x KB-překlad nosný XC 3250 D 3250x70x KB-překlad nosný XC 3500 D 3500x70x KB STROP XC Výrobky KB STROP XC nesou označení Certifikovaný výrobek. 1/ Skládání stropních vložek KB-STROP XC musí být vždy prováděno na řádně podepřené stropní nosníky, a to dočasnými podporami dle výkresu skladby stropu. 2/ Pro usnadnění pokládky umístíme na oba konce nosníků jednu vložku, která nám zaručí přesnou osovou vzdálenost mezi nosníky. 3/ Stropní vložky pokládáme na nosníky postupně vedle sebe vždy zprava doleva nebo naopak. Nikdy nesmí dojít k osázení vložek do jednoho pole najednou! 4/ V místech, kde se stropní vložky budou dotýkat ztužujících věnců, použijeme kusy, které mají plný bok, aby se ukládaný beton nedostal do prostoru dutiny vložky. 5/ Stropní vložky se mohou dle potřeby rozměrově upravovat přímo na stavbě pomocí rozbrusného kotouče. Úpravy se provádějí vždy ve vodorovném směru kolmo na vnitřní přepážku / Únosnost vložek KB-STROP XC je dostačující k pochozímu užívání na stavbě a k manipulaci s technikou potřebnou k vytvoření monolitické vrstvy betonu. Tvar stropních vložek umožňuje jejich snadné uchopení pro jednoduchou manipulaci.

19 Schéma uložení nosníku na podpoře principu monolitického průvlaku Schéma uložení nosníku na podpoře principu skrytého průvlaku 116

20 BETONOVÁ CIHLA KB KLASIK příčný řez KB STROP XC Nadbetonávka min. 40 mm a výztuž dle statického návrhu, beton min. C20/ KB stropn í nosník XC Tvarovka KB-STROP Nadbetonávka min. 40 mm a výztuž dle statického návrhu, beton min. C20/ Tvarovka KB-STROP KB stropn í nosník XC Nadbetonávka min. 40 mm a výztuž dle statického návrhu, beton min. C20/ KB stropn í nosník XC Tvarovka KB-STROP

21 skladba KB STROP XC - výhody 1/ Snadná montáž díky nízké hmotnosti vložek i nosníků 2/ Jednoduchý stavebnicový systém 3/ Vhodné pro libovolné stěnové systémy 4/ Komplexní dodávka až na stavbu 5/ Krátké dodací lhůty 6/ Technická podpora pro návrh a výpočet stropu včetně realizační dokumentace řez skladby stropu - stropní deska uložení min. 30 mm max. 390 mm max. 335 mm - věncová tvarovka KB STROP XC 118

22 BETONOVÁ CIHLA KB KLASIK technické údaje perokresba název výrobku / označení barevné variace rozměry / mm tvarovky KB STROP XC 140 Tvarovka KB-STROP cihlová délka: 250 výška: 140 šířka: Tvarovka KB-STROP cihlová délka: 250 výška: 190 šířka: Tvarovka KB-STROP cihlová délka: 250 výška: 150 šířka: Tvarovka KB-STROP cihlová délka: 250 výška: 190 šířka: Věncová tvarovka KB-STROP XC přírodní délka: 190 výška: 390 šířka: 190 * pouze pro tvarovky KB šíře 200 mm Stropní deska přírodní délka: 190 výška: 390 šířka:

23 hmotnost / ks počet ks / bm hmotnost / bm počet ks / paleta bm / paleta hmotnost palety 22,07 kg 4,0 ks 88 kg 48 ks kg Všechny tvarovky jsou s plným dnem. 23,5 kg 4,0 ks 94 kg 36 ks kg Všechny tvarovky jsou s plným dnem. 17,2 kg 4,0 ks 69 kg 64 ks kg Každá paleta obsahuje cca ks tvarovek s plným dnem. 18,43 kg 4,0 ks 74 kg 48 ks kg Každá paleta obsahuje cca 9 ks tvarovek s plným dnem. 12,6 kg 5,0 ks 63 kg 80 ks kg,43 kg 5,3 ks 55 kg 120 ks kg 120

24 BETONOVÁ CIHLA KB KLASIK KB stropní nosník XC Svařované příhradoviny jsou standardně tvořeny: 1/ dvojitými diagonálami z prutů průměru 5 mm 2/ dvojicí prutů hlavní tažené spodní výztuže proměnného průměru 3/ jedním horním prutem průměru 8 mm 4/ výška příhradoviny je standardně 130 mm a celková výška nosníku je 150 mm 5/ šířka betonové patky je 122 mm 6/ délka nosníků 1,0 až 7,6 m 7/ hmotnost 1 m nosníku cca 13 kg ,

25 Bednění 180 Ztužující věnec DETAIL OBVODOVÉHO ZTUŽUJÍCÍHO VĚNCE - KB-STROP v = 180 mm KAR I sí síť Nabetonávka min 40 mm Tvarovka KB-STROP KB stropní nosník XC KB KLASIK XC Bednění 200 Ztužující věnec DETAIL OBVODOVÉHO ZTUŽUJÍCÍHO VĚNCE - KB-STROP v = 200 mm KAR I síť Nabetonávka 60mm Tvarovka KB-STROP KB stropní nosník XC KB KLASIK XC DETAIL OBVODOVÉHO ZTUŽUJÍCÍHO VĚNCE - KB-STROP v = 190 mm Bednění Ztužující věnec KAR I síť Nabetonávka min 40 mm Tvarovka KB-STROP KB stropní nosník XC KB KLASIK XC 122

26 BETONOVÁ CIHLA KB KLASIK Bednění 2 Ztužující věnec DETAIL OBVODOVÉHO ZTUŽUJÍCÍHO VĚNCE - KB-STROP v = 2 mm KAR I síť Nabetonávka 60 mm Tvarovka KB-STROP KB stropní nosník XC KB KLASIK XC Bednění 230 Ztužující věnec DETAIL OBVODOVÉHO ZTUŽUJÍCÍHO VĚNCE - KB-STROP v = 230 mm KAR I síť Nabetonávka min 40 mm Tvarovka KB-STROP KB stropní nosník XC KB KLASIK XC Bednění 250 DETAIL OBVODOVÉHO ZTUŽUJÍCÍHO VĚNCE - KB-STROP v = 250 mm Ztužující věnec KAR I síť Nabetonávka 60 mm Tvarovka KB-STROP KB stropní nosník XC KB KLASIK XC 123

27 DETAIL VNITŘNÍHO ZTUŽUJÍCÍHO VĚNCE - KB-STROP v = 180 mm 180 Ztužující věnec KARI síť Nabetonávka min 40 mm Tvarovka KB- STROP KB stropní nosník XC KB KLASIK XC Ztužující věnec DETAIL VNITŘNÍHO ZTUŽUJÍCÍHO VĚNCE - KB-STROP v = 200 mm KARI síť Nabetonávka 60 mm Tvarovka KB- STROP KB stropní nosník XC KB KLASIK XC DETAIL VNITŘNÍHO ZTUŽUJÍCÍHO VĚNCE - KB-STROP v = 190 mm Ztužující věnec KARI síť Nabetonávka min 40 mm Tvarovka KB- STROP KB stropní nosník XC KB KLASIK XC 124

28 BETONOVÁ CIHLA KB KLASIK DETAIL VNITŘNÍHO ZTUŽUJÍCÍHO VĚNCE - KB-STROP v = 2 mm Ztužující věnec KARI síť Nabetonávka 60 mm Tvarovka KB- STROP KB stropní nosník XC KB KLASIK XC 230 Ztužující věnec DETAIL VNITŘNÍHO ZTUŽUJÍCÍHO VĚNCE - KB-STROP v = 230 mm KARI síť Nabetonávka min 40 mm Tvarovka KB- STROP KB stropní nosník XC KB KLASIK XC DETAIL VNITŘNÍHO ZTUŽUJÍCÍHO VĚNCE - KB-STROP v = 250 mm 250 Ztužující věnec KARI síť Nabetonávka 60 mm Tvarovka KB- STROP KB stropní nosník XC KB KLASIK XC 125

29 technické údaje KB stropní nosník XC označení překladu typ délka doporučená výška orientační překladu překladu stropní vložky hmotnost KB-stropní nosník XC 00 A 00x122x KB-stropní nosník XC 1200 A 1200x122x KB-stropní nosník XC 1400 A 1400x122x KB-stropní nosník XC 1600 A 1600x122x KB-stropní nosník XC 1800 A 1800x122x KB-stropní nosník XC 2000 A 2000x122x KB-stropní nosník XC 2200 A 2200x122x KB-stropní nosník XC 0 A 0x122x KB-stropní nosník XC 2600 A 2600x122x KB-stropní nosník XC 2800 A 2800x122x KB-stropní nosník XC 3000 A 3000x122x KB-stropní nosník XC 3200 A 3200x122x KB-stropní nosník XC 3400 A 3400x122x KB-stropní nosník XC 3600 A 3600x122x KB-stropní nosník XC 3800 B 3800x122x KB-stropní nosník XC 4000 B 4000x122x KB-stropní nosník XC 4200 B 4200x122x KB-stropní nosník XC 4400 B 4400x122x KB-stropní nosník XC 4600 B 4600x122x KB-stropní nosník XC 4800 C 4800x122x KB-stropní nosník XC 5000 C 5000x122x KB-stropní nosník XC 5200 D 5200x122x KB-stropní nosník XC 5400 D 5400x122x KB-stropní nosník XC 5600 E 5600x122x KB-stropní nosník XC 5800 E 5800x122x KB-stropní nosník XC 6000 F 6000x122x KB-stropní nosník XC 6200 F 6200x122x KB-stropní nosník XC 6400 F 6400x122x KB-stropní nosník XC 6600 F 6600x122x KB-stropní nosník XC 6800 I 6800x122x KB-stropní nosník XC 7000 I 7000x122x KB-stropní nosník XC 7200 I 7200x122x KB-stropní nosník XC 7400 I 7400x122x KB-stropní nosník XC 7600 I 7600x122x

30 BETONOVÁ CIHLA KB KLASIK zateplovací systém KB KLASIK XC Nosná konstrukce Nosná konstrukce skladby zateplovacího systému je tvořena nosným zdivem KB KLASIK XC 160 nebo KB KLASIK XC. Lepicí tmel Lepicí hmota vytváří spojení mezi podkladem a izolačním materiálem. Pro každou variantu izolačního materiálu a podkladu existuje optimální lepidlo. Izolační materiál Vhodně zvolený izolační materiál zabraňuje úniku tepelné energie. V rámci zateplovacích systémů je k dispozici několik variant izolačních desek, od ekonomicky výhodného pěnového polystyrénu až po ekologicky nejvhodnější variantu desek. Zateplovací systém KB KLASIK XC BASIC nese označení Certifikovaný výrobek. Hmoždinky Jako doplněk lepení je potřebné mechanické upevnění. Toto závisí na daném podkladu. Armovací vrstva Tmel s uloženou výztužovou tkaninou ze skelných vláken má za úkol zabránit tvorbě trhlin v armovací vrstvě vlivem termicky podmíněných pnutí. Omítka Vrstva omítky chrání zateplovací systém proti povětrnostním vlivům a dodává fasádě vzhled podle naší volby. Díky individuálním barevným odstínům a strukturám propůjčuje omítka budově nezaměnitelnou podobu. 127

31 zateplovací systém KB KLASIK XC BASIC Klasická varianta BASIC je tepelně izolační kombinovaný systém s bílým polystyrénem jako izolačním materiálem. Po desetiletí osvědčená varianta splňuje v ekonomickém a technickém ohledu veškeré požadavky izolací venkovních stěn lepicí tmel 2 - izolační materiál - polystyrén 3 - hmoždinky 4 - armovací vrstva 5 - základní nátěr 6 - omítka 7 - ukončení soklu 6 7 Tepelný odpor skladby: RT= 2,76 m 2.K.W -1 Součinitel prostupu tepla konstrukce: UN= 0,339 W.m -2.K -1 zateplovací systém KB KLASIK XC TOP Špičkový polystyrénový izolační systém TOP, využívá HiTech komponent. Dosahuje optimální izolační účinnosti pomocí nově vyvinutých izolačních desek. Extrémně odolný systém s elastickou armovací vrstvou. Vrchní omítka na bázi silikonové pryskyřice je vysoce prodyšná a výborně odpuzuje nečistoty lepicí tmel 2 - izolační materiál - polystyrénová izolační deska s příměsí grafitu 3 - hmoždinky 4 - armovací vrstva 6 - omítka 7 - ukončení soklu 7 128

32 BETONOVÁ CIHLA KB KLASIK zateplovací systém KB KLASIK XC MINERAL Nanejvýš kvalitní izolační systém MINERAL je extrémně difúzní, robustní, nehořlavý a má dlouhou životnost z důvodu použití výhradně minerálních složek izolačního materiálu z minerálních vláken, minerálních tmelů a šlechtěných omítek lepicí tmel 2 - izolační materiál - izolační deska z minerálních vláken 3 - hmoždinky 4 - armovací vrstva 5 - základní nátěr 6 - omítka 7 - ukončení soklu 7 Tepelný odpor skladby: RT= 2,78 m 2.K.W -1 Součinitel prostupu tepla konstrukce: UN= 0,341 W.m -2.K -1 zateplovací systém KB KLASIK XC ECO Zateplovací systém ECO je izolační systém s výhradně biologickými a minerálními složkami. Izolační materiál ze stoprocentně obnovitelného zdroje, minerální tmely a minerální šlechtěné omítky zaručují izolaci vnějších stěn maximálně šetřící životní prostředí lepicí tmel 2 - izolační materiál - desky z korku 3 - hmoždinky 4 - armovací vrstva 5 - základní nátěr 6 - omítka 7 - ukončení soklu 7 129

33 130
