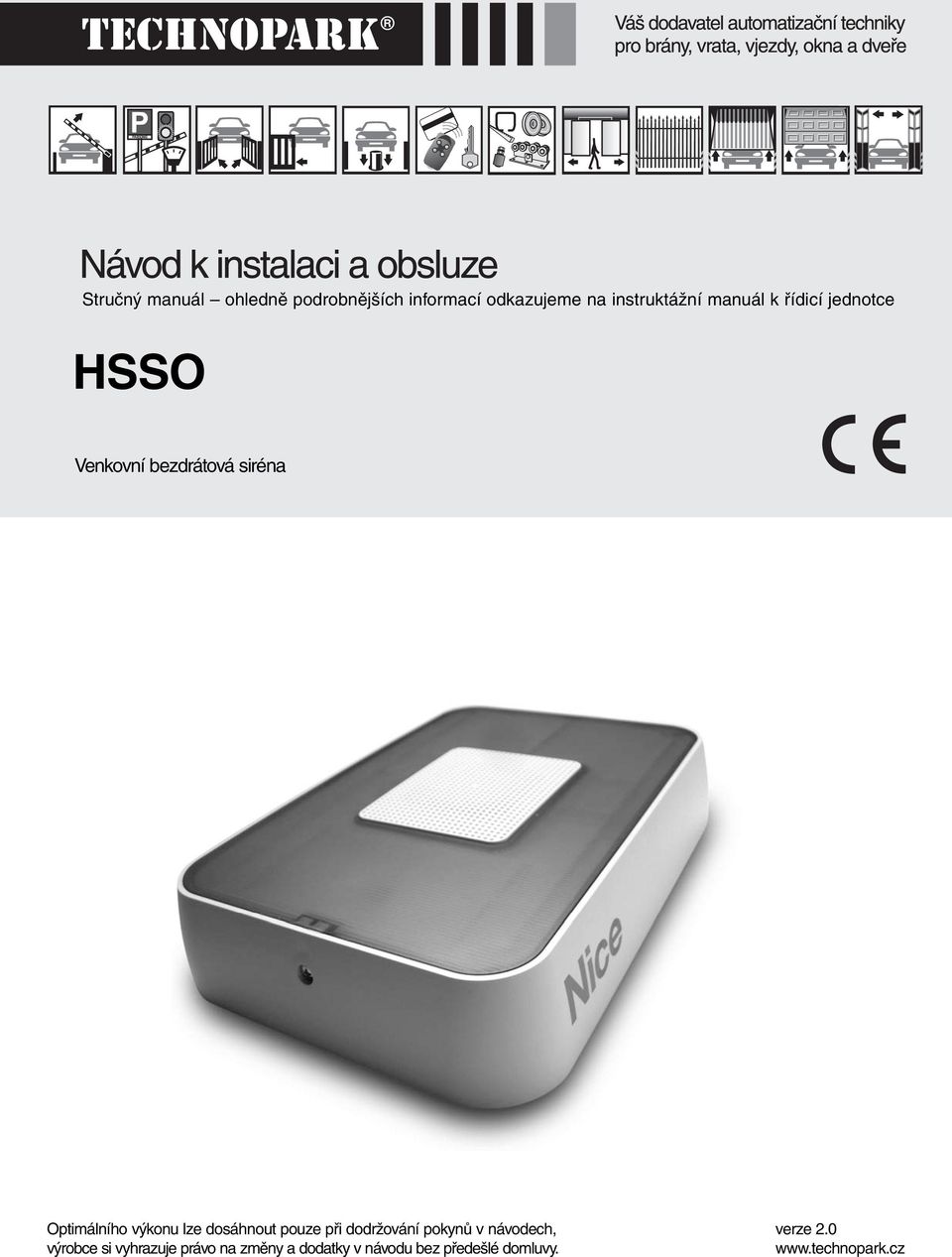

1 Stručný manuál ohledně podrobnějších informací odkazujeme na instruktážní manuál k řídicí jednotce Venkovní bezdrátová siréna Optimálního výkonu lze dosáhnout pouze při dodržování pokynů v návodech, výrobce si vyhrazuje právo na změny a dodatky v návodu bez předešlé domluvy. verze 2.0

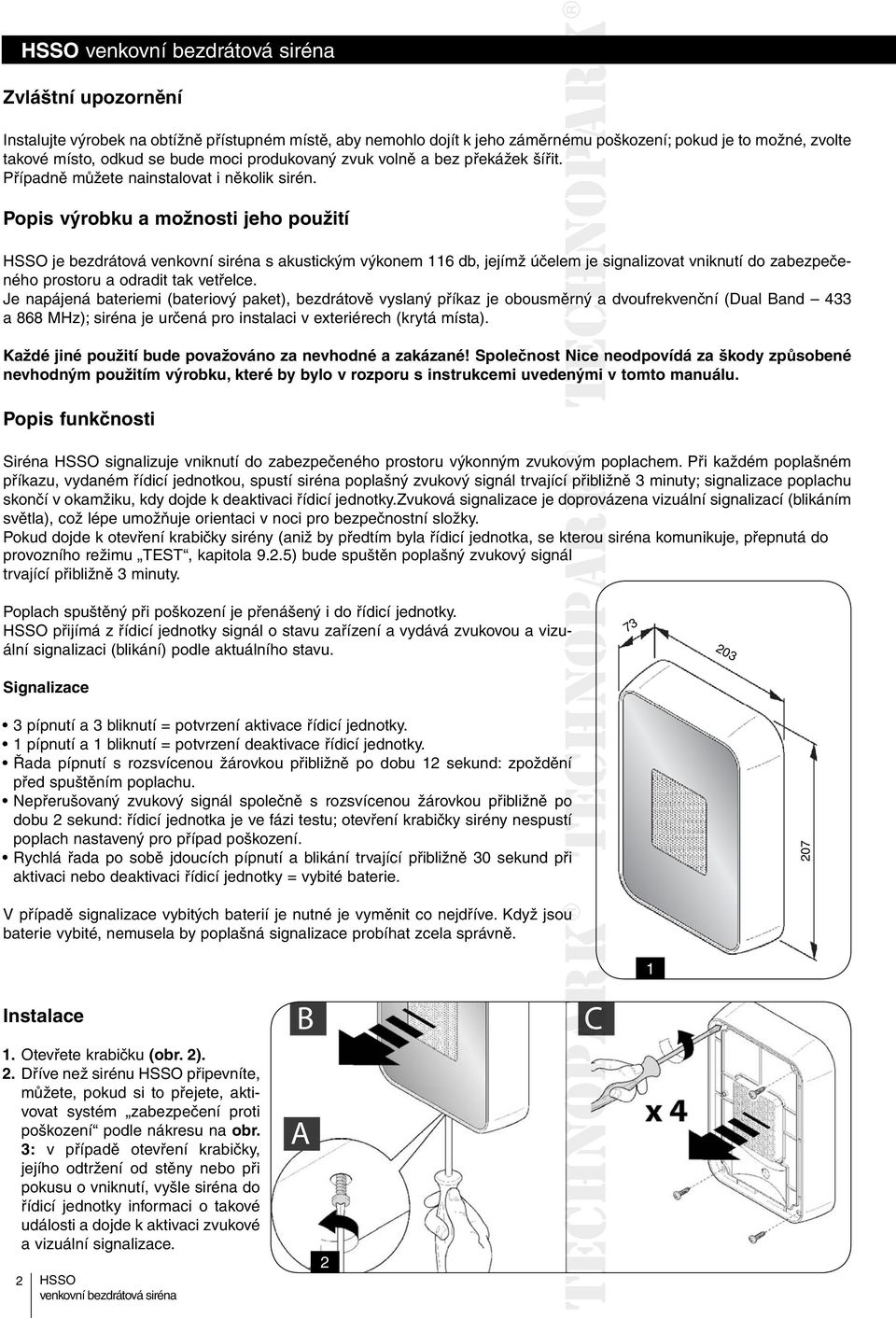

2 Zvláštní upozornění Instalujte výrobek na obtížně přístupném místě, aby nemohlo dojít k jeho záměrnému poškození; pokud je to možné, zvolte takové místo, odkud se bude moci produkovaný zvuk volně a bez překážek šířit. Případně můžete nainstalovat i několik sirén. Popis výrobku a možnosti jeho použití je bezdrátová venkovní siréna s akustickým výkonem 116 db, jejímž účelem em je signalizovat vniknutí do zabezpečeného prostoru a odradit tak vetřelce. Je napájená bateriemi (bateriový paket), bezdrátově vyslaný příkaz je obousměrný a dvoufrekvenční (Dual Band 433 a 868 MHz); siréna je určená pro instalaci v exteriérech (krytá místa). Každé jiné použití bude považováno za nevhodné a zakázané! Společnost Nice neodpovídá za škody způsobené nevhodným použitím výrobku, které by bylo v rozporu s instrukcemi uvedenými enými v tomto manuálu. Popis funkčnosti Siréna signalizuje vniknutí do zabezpečeného prostoru výkonným zvukovým vý poplachem. Při každém poplašném příkazu, vydaném řídicí jednotkou, spustí siréna poplašný zvukový signál trvající í přibližně 3 minuty; signalizace poplachu skončí v okamžiku, kdy dojde k deaktivaci řídicí jednotky.zvuková signalizace je doprovázena vizuální signalizací (blikáním světla), což lépe umožňuje orientaci v noci pro bezpečnostní složky. Pokud dojde k otevření krabičky sirény (aniž by předtím byla řídicí jednotka, se kterou siréna komunikuje, přepnutá do provozního režimu TEST, kapitola 9.2.5) bude spuštěn poplašný zvukový signál trvající přibližně 3 minuty. Poplach spuštěný při poškození je přenášený i do řídicí jednotky. přijímá z řídicí jednotky signál o stavu zařízení a vydává zvukovou a vizuální signalizaci (blikání) podle aktuálního stavu Signalizace 3 pípnutí a 3 bliknutí = potvrzení aktivace řídicí jednotky. 1 pípnutí a 1 bliknutí = potvrzení deaktivace řídicí jednotky. Řada pípnutí s rozsvícenou žárovkou přibližně po dobu 12 sekund: zpoždění před spuštěním poplachu. Nepřerušovaný zvukový signál společně s rozsvícenou žárovkou přibližně po dobu 2 sekund: řídicí jednotka je ve fázi testu; otevření krabičky sirény nespustí poplach nastavený pro případ poškození. Rychlá řada po sobě jdoucích pípnutí a blikání trvající přibližně 30 sekund při aktivaci nebo deaktivaci řídicí jednotky = vybité baterie. 207 V případě signalizace vybitých baterií je nutné je vyměnit co nejdříve. Když jsou baterie vybité, nemusela by poplašná signalizace probíhat zcela správně. 1 Instalace 1. Otevřete krabičku (obr. 2). 2. Dříve než sirénu připevníte, můžete, pokud si to přejete, aktivovat systém zabezpečení proti poškození podle nákresu na obr. 3: v případě otevření krabičky, jejího odtržení od stěny nebo při pokusu o vniknutí, vyšle siréna do řídicí jednotky informaci o takové události a dojde k aktivaci zvukové a vizuální signalizace. 2 B A 2 C

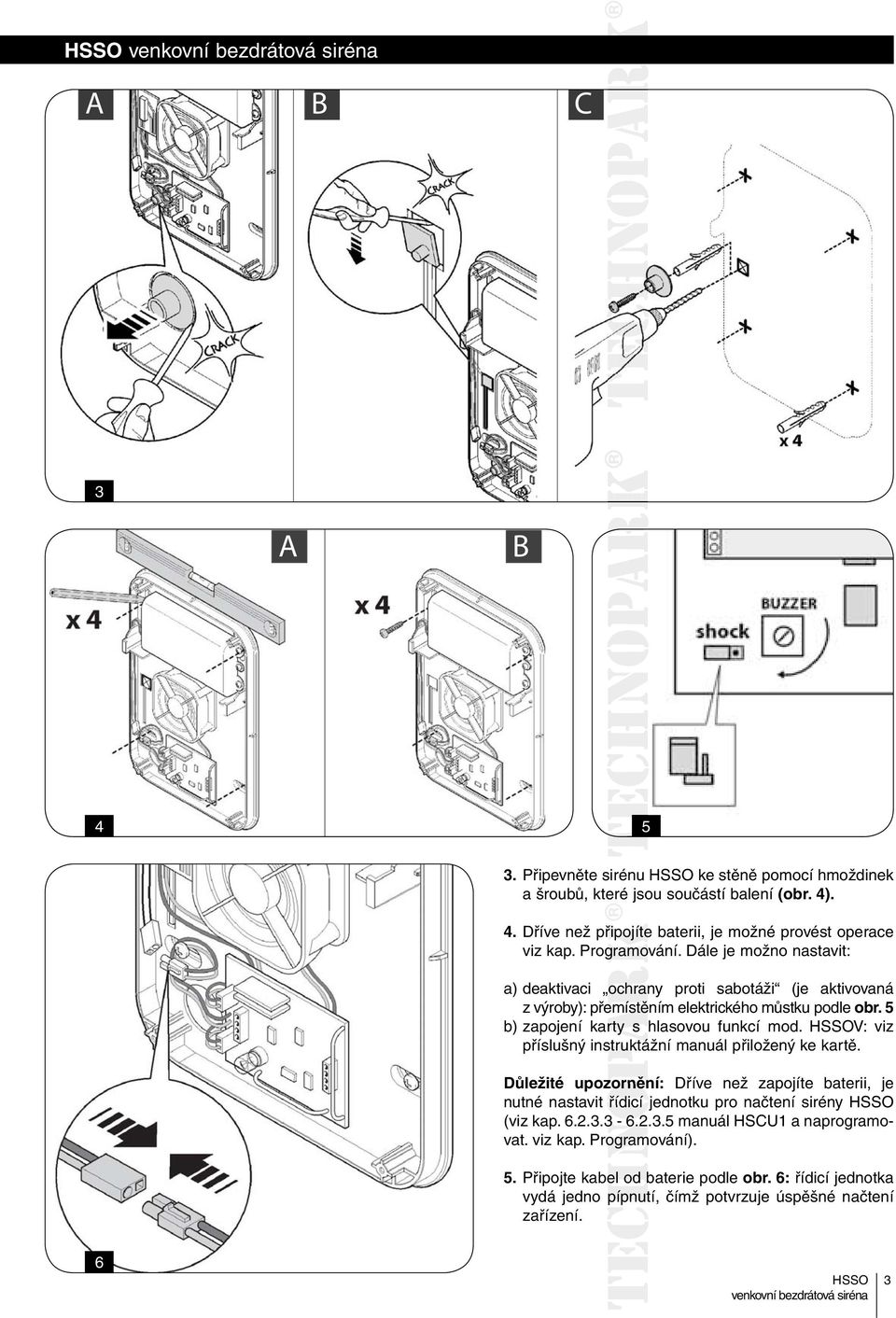

3 A B C 3 A B Připevněte sirénu ke stěně pomocí hmoždinek a šroubů, které jsou součástí balení (obr. 4). 4. Dříve než připojíte baterii, je možné provést operace viz kap. Programování. Dále je možno nastavit: a) deaktivaci ochrany proti sabotáži (je aktivovaná z výroby): přemístěním elektrického můstku podle obr. 5 b) zapojení karty s hlasovou funkcí mod. V: viz příslušný instruktážní tá manuál přiložený ke kartě. Důležité upozornění: orněn Dříve než zapojíte baterii, je nutné nastavit řídicí jednotku pro načtení sirény (viz kap manuál HSCU1 a naprogramovat. viz kap. Programování). 5. Připojte kabel od baterie podle obr. 6: řídicí jednotka vydá jedno pípnutí, čímž potvrzuje úspěšné načtení zařízení. 6 3

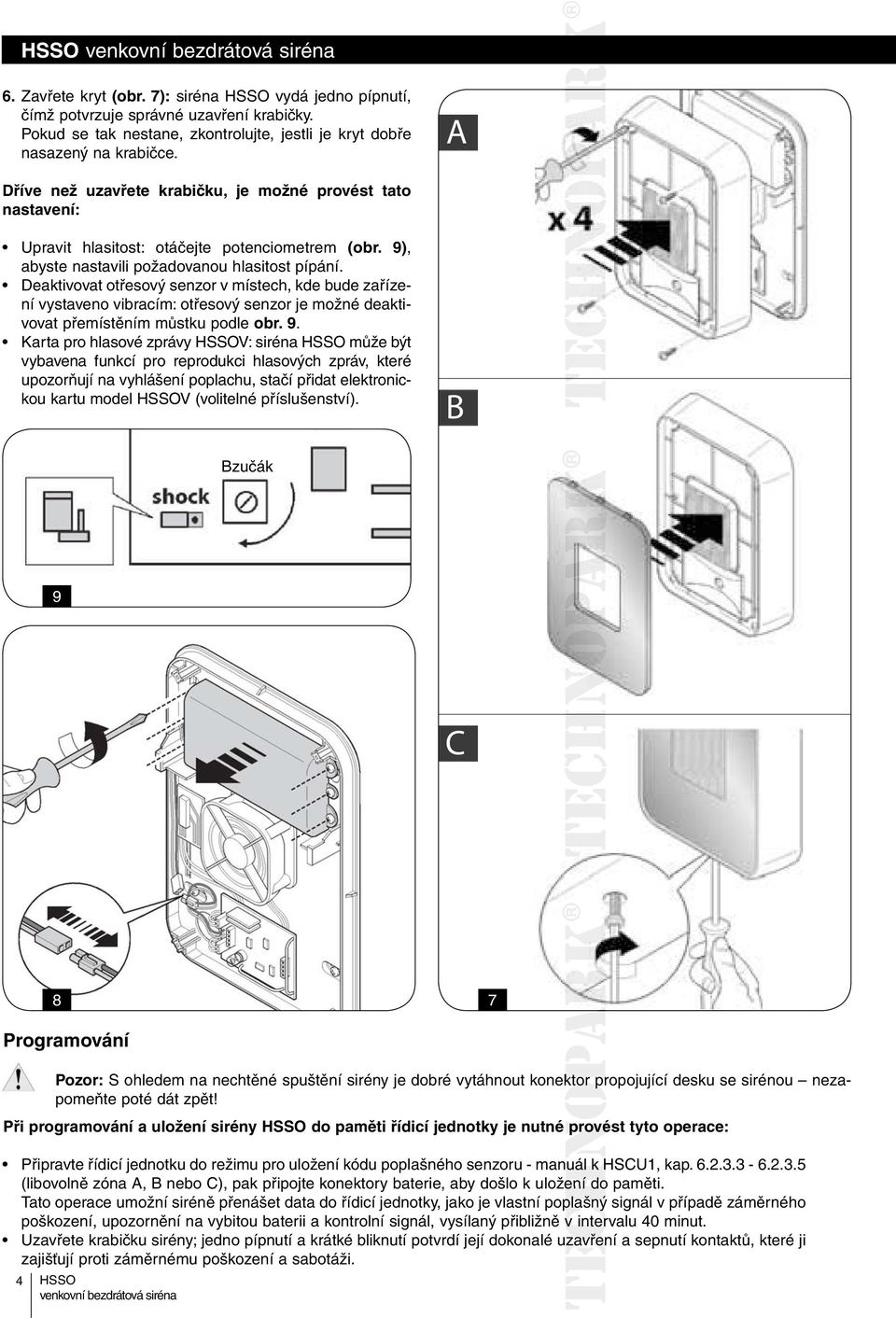

4 6. Zavřete kryt (obr. 7): siréna vydá jedno pípnutí, čímž potvrzuje správné uzavření krabičky. Pokud se tak nestane, zkontrolujte, jestli je kryt dobře nasazený na krabičce. A Dříve než uzavřete krabičku, je možné provést tato nastavení: Upravit hlasitost: otáčejte potenciometrem (obr. 9), abyste nastavili požadovanou hlasitost pípání. Deaktivovat otřesový senzor v místech, kde bude zařízení vystaveno vibracím: otřesový senzor je možné deaktivovat přemístěním můstku podle obr. 9. Karta pro hlasové zprávy V: siréna může být vybavena funkcí pro reprodukci hlasových zpráv, které upozorňují na vyhlášení poplachu, stačí přidat elektronickou kartu model V (volitelné příslušenství). B Bzučák 9 C 8 7 Programování Při programování a uložení sirény do paměti řídicí jednotky je nutné provést tyto operace: Připravte řídicí jednotku do režimu pro uložení kódu poplašného senzoru - manuál k HSCU1, kap (libovolně zóna A, B nebo C), pak připojte konektory baterie, aby došlo k uložení do paměti. Tato operace umožní siréně přenášet data do řídicí jednotky, jako je vlastní poplašný plašný signál v případě záměrného poškození, upozornění na vybitou baterii a kontrolní signál, vysílaný přibližně v intervalu 40 minut. Uzavřete krabičku sirény; jedno pípnutí a krátké bliknutí potvrdí její dokonalé uzavření a sepnutí kontaktů, které ji zajišťují proti záměrnému poškození a sabotáži. 4 Pozor: S ohledem na nechtěné spuštění sirény je dobré vytáhnout konektor ktor propojující desku se sirénou nezapomeňte poté dát zpět!

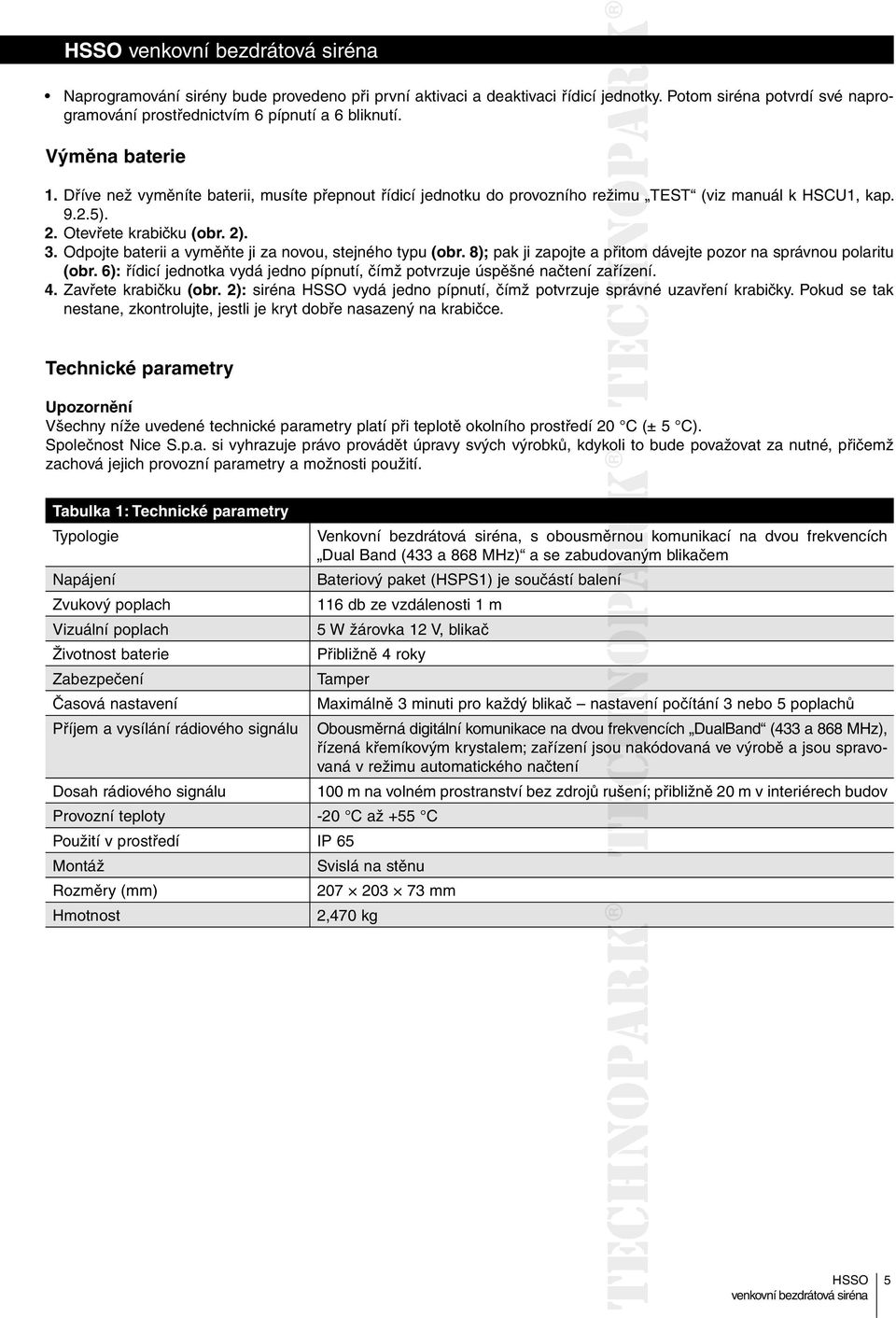

5 Naprogramování sirény bude provedeno při první aktivaci a deaktivaci řídicí jednotky. Potom siréna potvrdí své naprogramování prostřednictvím 6 pípnutí a 6 bliknutí. Výměna baterie 1. Dříve než vyměníte baterii, musíte přepnout řídicí jednotku do provozního režimu TEST (viz manuál k HSCU1, kap ). 2. Otevřete krabičku (obr. 2). 3. Odpojte baterii a vyměňte ji za novou, stejného typu (obr. 8); pak ji zapojte a přitom dávejte pozor na správnou polaritu (obr. 6): řídicí jednotka vydá jedno pípnutí, čímž potvrzuje úspěšné načtení zařízení. 4. Zavřete krabičku (obr. 2): siréna vydá jedno pípnutí, čímž potvrzuje správné uzavření krabičky. Pokud se tak nestane, zkontrolujte, jestli je kryt dobře nasazený na krabičce. Technické parametry Upozornění Všechny níže uvedené technické parametry platí při teplotě okolního prostředí 20 C (± 5 C). Společnost Nice S.p.a. si vyhrazuje právo provádět úpravy svých výrobků, kdykoli to bude považovat za nutné, přičemž zachová jejich provozní parametry a možnosti použití. Tabulka 1: Technické parametry Typologie Napájení Zvukový poplach Vizuální poplach Životnost baterie Zabezpečení Časová nastavení Příjem a vysílání rádiového signálu Dosah rádiového signálu Provozní teploty -20 C až +55 C Použití v prostředí IP 65 Montáž Svislá na stěnu Rozměry (mm) mm Hmotnost 2,470 kg Venkovní bezdrátová siréna, s obousměrnou komunikací na dvou frekvencích Dual Band (433 a 868 MHz) a se zabudovaným oaný blikačem Bateriový paket (HSPS1) je součástí balení 116 db ze vzdálenosti 1 m 5 W žárovka 12 V, blikač Přibližně 4 roky Tamper Maximálně 3 minuti pro každý blikač nastavení počítání 3 nebo 5 poplachů Obousměrná digitální komunikace na dvou frekvencích DualBand (433 a 868 MHz), řízená křemíkovým krystalem; zařízení jsou nakódovaná ve výrobě a jsou spravovaná v režimu automatického načtení 100 m na volném prostranství bez zdrojů rušení; přibližně 20 m v interiérech budov 5

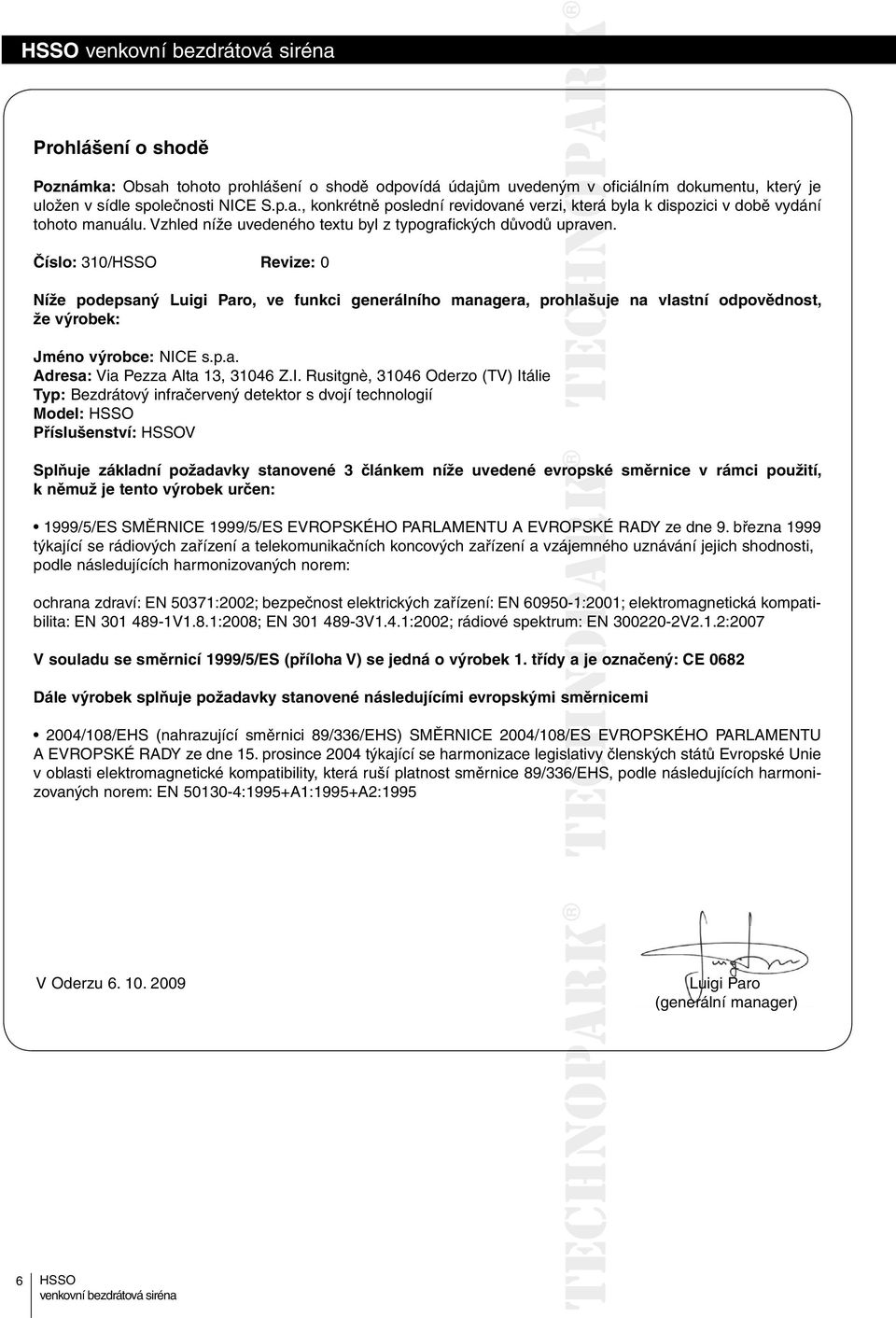

6 Prohlášení o shodě Poznámka: Obsah tohoto prohlášení o shodě odpovídá údajům uvedeným v oficiálním dokumentu, který je uložen v sídle společnosti NICE S.p.a., konkrétně poslední revidované verzi, která byla k dispozici v době vydání tohoto manuálu. Vzhled níže uvedeného textu byl z typografických důvodů upraven. Číslo: 310/ Revize: 0 Níže podepsaný Luigi Paro, ve funkci generálního managera, prohlašuje na vlastní odpovědnost, že výrobek: Jméno výrobce: NICE s.p.a. Adresa: Via Pezza Alta 13, Z.I. Rusitgnè, Oderzo (TV) Itálie Typ: Bezdrátový infračervený detektor s dvojí technologií Model: Příslušenství: V Splňuje základní požadavky stanovené 3 článkem níže uvedené evropské směrnice v rámci použití, k němuž je tento výrobek určen: 1999/5/ES SMĚRNICE 1999/5/ES EVROPSKÉHO PARLAMENTU A EVROPSKÉ RADY ze dne 9. března 1999 týkající se rádiových zařízení a telekomunikačních koncových zařízení a vzájemného uznávání jejich shodnosti, podle následujících harmonizovaných norem: ochrana zdraví: EN 50371:2002; bezpečnost elektrických zařízení: EN :2001; 0-1:2 elektromagnetická kompatibilita: EN V1.8.1:2008; EN V1.4.1:2002; rádiové spektrum: EN V2.1.2:2007 V souladu se směrnicí 1999/5/ES (příloha V) se jedná o výrobek 1. třídy a je označený: CE 0682 Dále výrobek splňuje požadavky stanovené následujícími evropskými směrnicemi 2004/108/EHS (nahrazující směrnici 89/336/EHS) SMĚRNICE 2004/108/ES /ES EVROPSKÉHO PARLAMENTU A EVROPSKÉ RADY ze dne 15. prosince 2004 týkající se harmonizace legislativy l členských států Evropské Unie v oblasti elektromagnetické kompatibility, která ruší platnost směrnice 89/336/EHS, podle následujících harmonizovaných norem: EN :1995+A1:1995+A2:1995 V Oderzu Luigi Paro (generální manager) 6

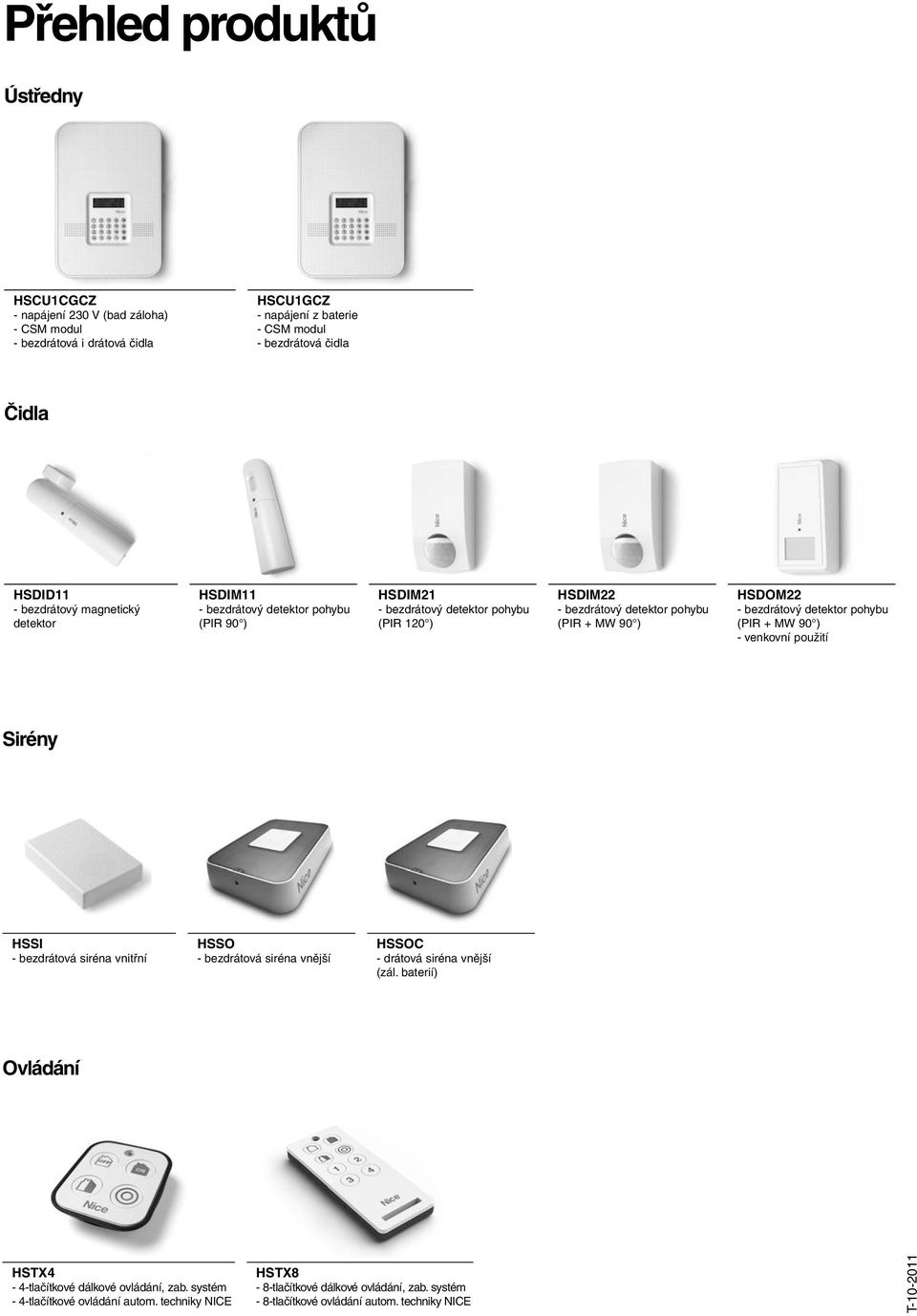

7 Přehled produktů Ústředny HSCU1CGCZ - napájení 230 V (bad záloha) - CSM modul - bezdrátová i drátová čidla HSCU1GCZ - napájení z baterie - CSM modul - bezdrátová čidla Čidla HSDID11 - bezdrátový magnetický detektor HSDIM11 (PIR 90 ) HSDIM21 (PIR 120 ) HSDIM22 (PIR + MW 90 ) HSDOM22 (PIR + MW 90 ) - venkovní použití Sirény HSSI - bezdrátová siréna vnitřní - bezdrátová siréna vnější C - drátová siréna vnější (zál. baterií) Ovládání HSTX4-4-tlačítkové dálkové ovládání, zab. systém - 4-tlačítkové ovládání autom. techniky NICE HSTX8-8-tlačítkové dálkové ovládání, zab. systém - 8-tlačítkové ovládání autom. techniky NICE T
