2 A ZÁKLADNÍ INFORMACE Použití Spirální ventilátory jsou určeny pro dopravu vzduchu ve vzduchotechnických a klimatizačních systémech. patří do skupiny nízkotlakých radiálních ventilátorů a jsou plně regulovatelné. Optimální parametry a vyvážený chod je dosažen ve spojení s dalšími prvky stavebnicového modulárního systému Profi Vent. Provozní podmínky lze provozovat pouze v prostředí bez nebezpečí výbuchu. Vzduch proudící ventilátorem nesmí obsahovat: látky a příměsi způsobující narušení a korozi jednotlivých částí ventilátoru, lepivé látky a příměsi, pevné látky a příměsi, hořlavé nebo snadno zápalné látky a příměsi. lze provozovat při těchto podmínkách: teplota dopravovaného vzduchu ventilátorem od 30 do +40 C (u některých až +70 C viz tab. 3), teplota okolního vzduchu v rozmezí od 30 až +40 C, elektrické krytí motorů IP 54. lze skladovat při těchto podmínkách: skladovací prostor musí být čistý (bezprašný) a suchý, teplota vzduchu ve skladovacím prostoru v rozmezí 10 až 30 C. mohou pracovat v libovolné poloze. V případě, že je dopravován vzduch o vysoké vlhkosti a hrozí kondenzace vodních par uvnitř ventilátoru, je nutné ventilátor instalovat elektromotorem směrem nahoru. Materiály a konstrukce Plášť ventilátorů a připojovací příruby jsou standardně vyráběny z galvanicky pozinkovaného ocelového plechu s tloušťkou ochranné vrstvy 275 g/m 2. Dopředu zahnuté lopatky oběžného kola jsou vyrobeny z galvanicky pozinkovaného ocelového plechu. Elektromotor je vyroben ze slitin hliníku, mědi a plastů. Součástí ventilátoru je plastová svorkovnice, která je umístěna na vnějším plášti ventilátoru. Uvnitř plastové svorkovnice jsou osazeny svorky. Obr 1 - Spirální ventilátor Připojovací příruba Oběžné kolo Spirální skříň Plastová svorkovnice Víčko motoru Plášť ventilátoru Rozměrová řada Spirální ventilátory jsou vyráběny v typizované rozměrové řadě v osmi velikostech. V každé velikosti je k dispozici několik ventilátorů, které se liší napájecím napětím a počtem pólů elektromotoru, resp. otáčkami elektromotoru. Tím je zaručen optimální výběr ventilátoru až do průtoku cca m 3 /h. Přehled velikostí spirálních ventilátorů je uveden v tab. 1. Tab 1 - Rozměrová řada spirálních ventilátorů Velikosti ventilátorů Typ 20/.. 22/.. 25/.. 28/.. D [mm] /.. 35/.. 40/.. 45/ Při volbě ventilátoru pro požadovaný pracovní bod (průtok vzduchu a tlak) platí pravidlo, že ventilátory s vyšším počtem pólů dosahují požadovaných parametrů při nižších otáčkách. Značení Na obr. 2 je defi nován klíč pro značení spirálních ventilátorů. Jako vzor je uveden ventilátor 25/4D. Obr 2 - Značení spirálních ventilátorů Elektromotory a jejich ochrana Pro pohon ventilátorů slouží jednofázové nebo třífázové elektromotory s vnějším rotorem a odporovou kotvou. Elektromotory jsou při chodu chlazeny proudícím vzduchem, čímž je zajištěn optimální provoz z hlediska možného přehřátí motoru. Vysoce kvalitní kuličkové ložiska v elektromotorech zajišťují životnost minimálně provozních hodin. Elektromotory musí být vždy zapojeny dle technické dokumentace, resp. dle údajů na štítku motoru. Ochrana motorů je standardně zajištěna termokontakty (svorky TK), které jsou vestavěny do vinutí motoru. Termokontakty trvale monitorují pracovní teplotu uvnitř motoru. Při překročení mezní teploty termokontakt ve spojení s vhodně zvoleným a správně zapojeným ochranným (řídicím) systémem komplexně chrání elektromotor ventilátoru proti poškození. Termokontakty jsou rozpínací prvky, které chrání motor před přehřátím, výpadkem fáze, bržděním motoru a dále před nadměrnou teplotou dopravovaného vzduchu. Nominální zatížení termokontaktů je 1A/ 250 V/ 50 Hz. El.oOhřívače 57

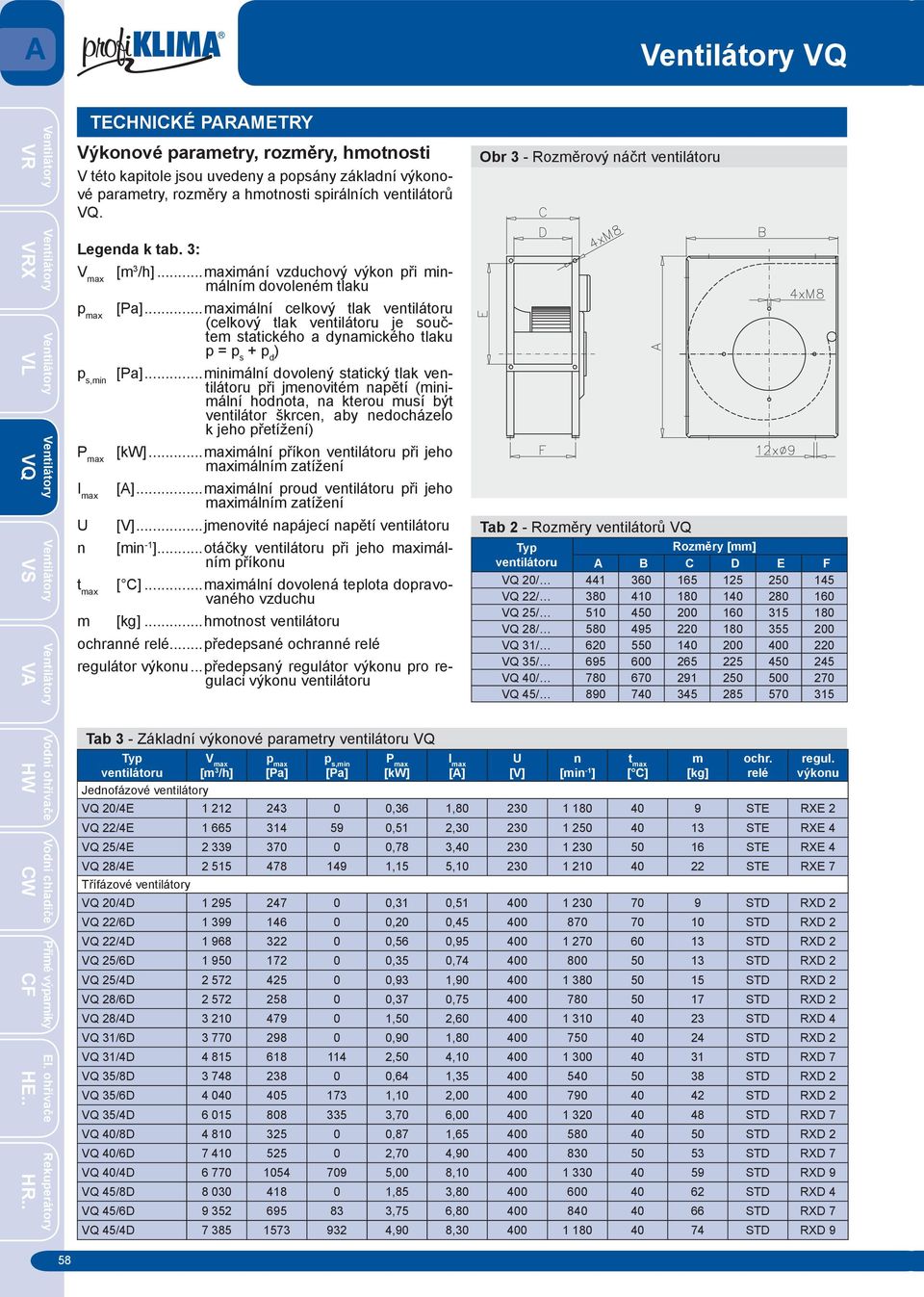

3 A TECHNICKÉ PARAMETRY, rozměry, hmotnosti V této kapitole jsou uvedeny a popsány základní výkonové parametry, rozměry a hmotnosti spirálních ventilátorů. Legenda k tab. 3: V max [m 3 /h]...maximání vzduchový výkon při minmálním dovoleném tlaku p max [Pa]...maximální celkový tlak ventilátoru (celkový tlak ventilátoru je součtem statického a dynamického tlaku p = p s + p d ) p s,min [Pa]...minimální dovolený statický tlak ventilátoru při jmenovitém napětí (minimální hodnota, na kterou musí být ventilátor škrcen, aby nedocházelo k jeho přetížení) P max [kw]...maximální příkon ventilátoru při jeho maximálním zatížení I max [A]...maximální proud ventilátoru při jeho maximálním zatížení U [V]...jmenovité napájecí napětí ventilátoru n [min -1 ]...otáčky ventilátoru při jeho maximálním příkonu t max [ C]...maximální dovolená teplota dopravovaného vzduchu m [kg]...hmotnost ventilátoru ochranné relé...předepsané ochranné relé regulátor výkonu...předepsaný regulátor výkonu pro regulaci výkonu ventilátoru Obr 3 - Rozměrový náčrt ventilátoru Tab 2 - Rozměry ventilátorů Typ ventilátoru Rozměry [mm] A B C D E F 20/ / / / / / / / El. ohřívače Tab 3 - Základní výkonové parametry ventilátoru Typ ventilátoru V max [m 3 /h] p max [Pa] p s,min [Pa] P max [kw] I max [A] U [V] n [min -1 ] t max [ C] m [kg] ochr. relé regul. výkonu Jednofázové ventilátory 20/4E ,36 1, STE RXE 2 22/4E ,51 2, STE RXE 4 25/4E ,78 3, STE RXE 4 28/4E ,15 5, STE RXE 7 Třífázové ventilátory 20/4D ,31 0, RXD 2 22/6D ,20 0, RXD 2 22/4D ,56 0, RXD 2 25/6D ,35 0, RXD 2 25/4D ,93 1, RXD 2 28/6D ,37 0, RXD 2 28/4D ,50 2, RXD 4 31/6D ,90 1, RXD 2 31/4D ,50 4, RXD 7 35/8D ,64 1, RXD 2 35/6D ,10 2, RXD 2 35/4D ,70 6, RXD 7 40/8D ,87 1, RXD 2 40/6D ,70 4, RXD 7 40/4D ,00 8, RXD 9 45/8D ,85 3, RXD 4 45/6D ,75 6, RXD 7 45/4D ,90 8, RXD 9 58

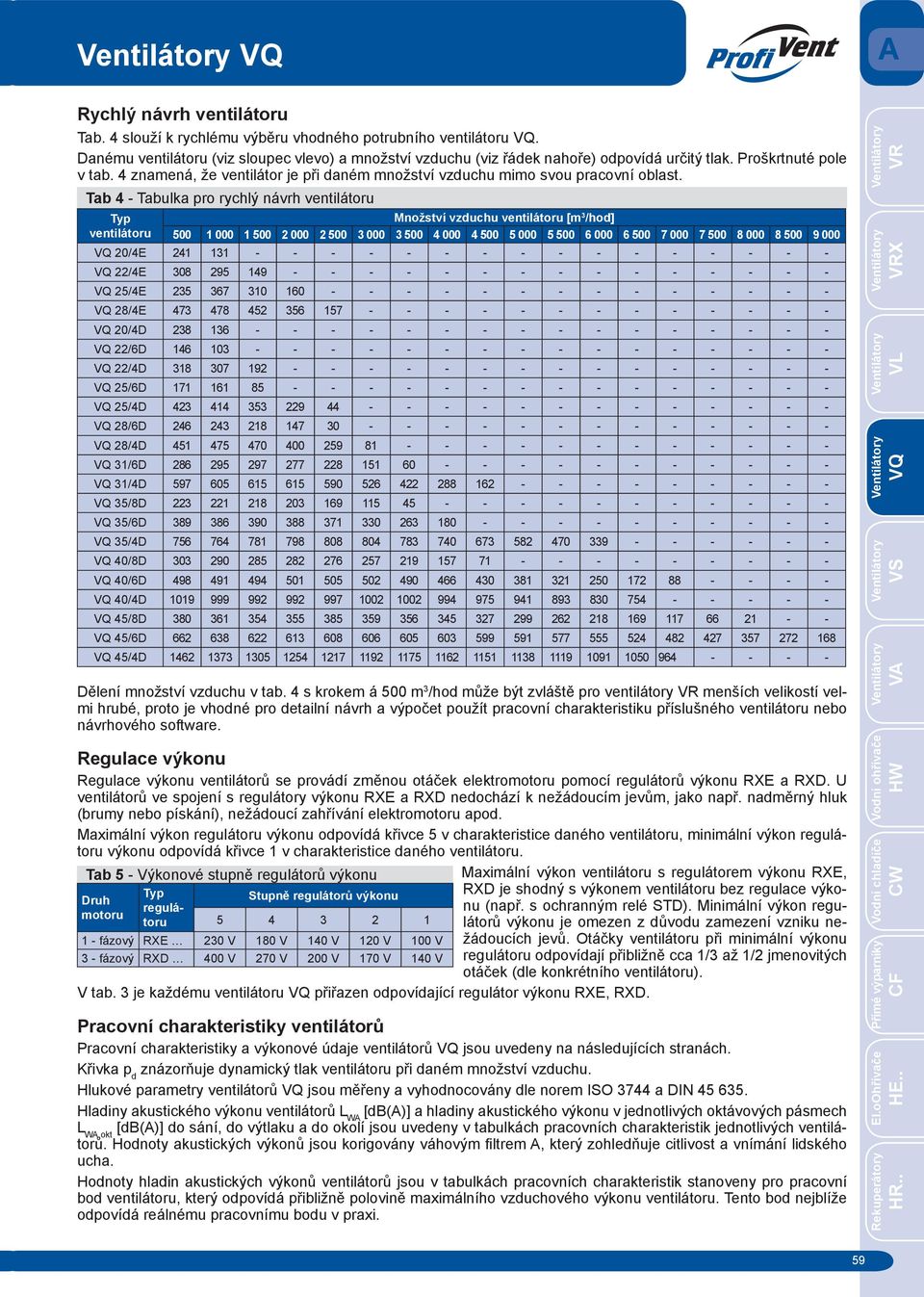

4 A Rychlý návrh ventilátoru Tab. 4 slouží k rychlému výběru vhodného potrubního ventilátoru. Danému ventilátoru (viz sloupec vlevo) a množství vzduchu (viz řádek nahoře) odpovídá určitý tlak. Proškrtnuté pole v tab. 4 znamená, že ventilátor je při daném množství vzduchu mimo svou pracovní oblast. Tab 4 - Tabulka pro rychlý návrh ventilátoru Typ ventilátoru Množství vzduchu ventilátoru [m 3 /hod] /4E /4E /4E /4E /4D /6D /4D /6D /4D /6D /4D /6D /4D /8D /6D /4D /8D /6D /4D /8D /6D /4D Dělení množství vzduchu v tab. 4 s krokem á 500 m 3 /hod může být zvláště pro ventilátory menších velikostí velmi hrubé, proto je vhodné pro detailní návrh a výpočet použít pracovní charakteristiku příslušného ventilátoru nebo návrhového software. Regulace výkonu Regulace výkonu ventilátorů se provádí změnou otáček elektromotoru pomocí regulátorů výkonu RXE a RXD. U ventilátorů ve spojení s regulátory výkonu RXE a RXD nedochází k nežádoucím jevům, jako např. nadměrný hluk (brumy nebo pískání), nežádoucí zahřívání elektromotoru apod. Maximální výkon regulátoru výkonu odpovídá křivce 5 v charakteristice daného ventilátoru, minimální výkon regulátoru výkonu odpovídá křivce 1 v charakteristice daného ventilátoru. Tab 5 - Výkonové stupně regulátorů výkonu Druh motoru Typ regulátoru Stupně regulátorů výkonu fázový RXE 230 V 180 V 140 V 120 V 100 V 3 - fázový RXD 400 V 270 V 200 V 170 V 140 V V tab. 3 je každému ventilátoru přiřazen odpovídající regulátor výkonu RXE, RXD. Maximální výkon ventilátoru s regulátorem výkonu RXE, RXD je shodný s výkonem ventilátoru bez regulace výkonu (např. s ochranným relé ). Minimální výkon regulátorů výkonu je omezen z důvodu zamezení vzniku nežádoucích jevů. Otáčky ventilátoru při minimální výkonu regulátoru odpovídají přibližně cca 1/3 až 1/2 jmenovitých otáček (dle konkrétního ventilátoru). Pracovní charakteristiky ventilátorů Pracovní charakteristiky a výkonové údaje ventilátorů jsou uvedeny na následujících stranách. Křivka p d znázorňuje dynamický tlak ventilátoru při daném množství vzduchu. ventilátorů jsou měřeny a vyhodnocovány dle norem ISO 3744 a DIN Hladiny akustického výkonu ventilátorů L WA a hladiny akustického výkonu v jednotlivých oktávových pásmech L WA,okt do sání, do výtlaku a do okolí jsou uvedeny v tabulkách pracovních charakteristik jednotlivých ventilátorů. Hodnoty akustických výkonů jsou korigovány váhovým fi ltrem A, který zohledňuje citlivost a vnímání lidského ucha. Hodnoty hladin akustických výkonů ventilátorů jsou v tabulkách pracovních charakteristik stanoveny pro pracovní bod ventilátoru, který odpovídá přibližně polovině maximálního vzduchového výkonu ventilátoru. Tento bod nejblíže odpovídá reálnému pracovnímu bodu v praxi. El.oOhřívače 59

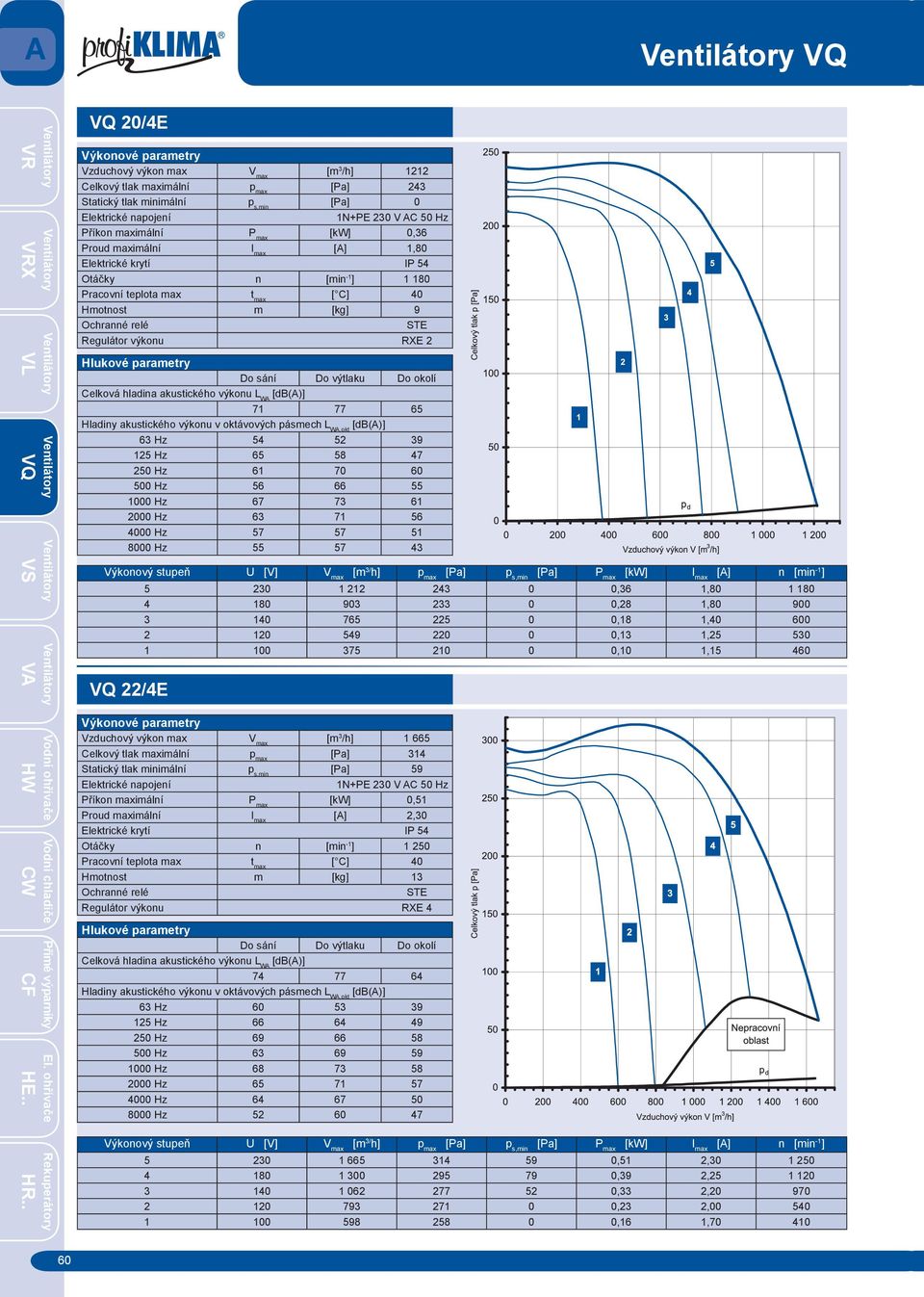

5 A El. ohřívače 20/4E [m 3 /h] 1212 [Pa] 243 1N+PE 230 V AC 50 Hz [kw] 0,36 [A] 1,80 Otáčky n [min -1 ] Hmotnost m [kg] 9 STE Regulátor výkonu RXE Hz Hz Hz Hz Hz Hz Hz Hz /4E ,36 1, ,28 1, ,18 1, ,13 1, ,10 1, [m 3 /h] [Pa] 314 [Pa] 59 1N+PE 230 V AC 50 Hz [kw] 0,51 [A] 2,30 Otáčky n [min -1 ] Hmotnost m [kg] 13 STE Regulátor výkonu RXE Hz Hz Hz Hz Hz Hz Hz Hz ,51 2, ,39 2, ,33 2, ,23 2, ,16 1,

6 A 25/4E [m 3 /h] [Pa] 370 1N+PE 230 V AC 50 Hz [kw] 0,78 [A] 3,40 Otáčky n [min -1 ] 1230 [ C] 50 Hmotnost m [kg] 16 STE Regulátor výkonu RXE Hz Hz Hz Hz Hz Hz Hz Hz /4E ,78 3, ,65 3, ,49 3, ,37 3, ,30 2, [m 3 /h] [Pa] 478 [Pa] 149 1N+PE 230 V AC 50 Hz [kw] 1,15 [A] 5,10 Otáčky n [min -1 ] 1210 Hmotnost m [kg] 22 STE Regulátor výkonu RXE Hz Hz Hz Hz Hz Hz Hz Hz ,15 5, ,82 5, ,72 5, ,49 4, ,28 3, El.oOhřívače 61

7 A El. ohřívače 20/4D [m 3 /h] [Pa] 247 [kw] 0,31 [A] 0,51 Otáčky n [min -1 ] 1230 [ C] 70 Hmotnost m [kg] 9 Celková hladina akust. výkonu L WA Hladiny akust. výkonu v oktávových pásmech L WA,okt 63 Hz Hz Hz Hz Hz Hz Hz Hz /6D ,31 0, ,20 0, ,15 0, ,15 0, ,11 0, [m 3 /h] [Pa] 146 [kw] 0,20 [A] 0,45 Otáčky n [min -1 ] 870 [ C] 70 Hmotnost m [kg] 10 Celková hladina akust. výkonu L WA Hladiny akust. výkonu v oktávových pásmech L WA,okt 63 Hz Hz Hz Hz Hz Hz Hz Hz ,20 0, ,15 0, ,11 0, ,08 0, ,06 0,

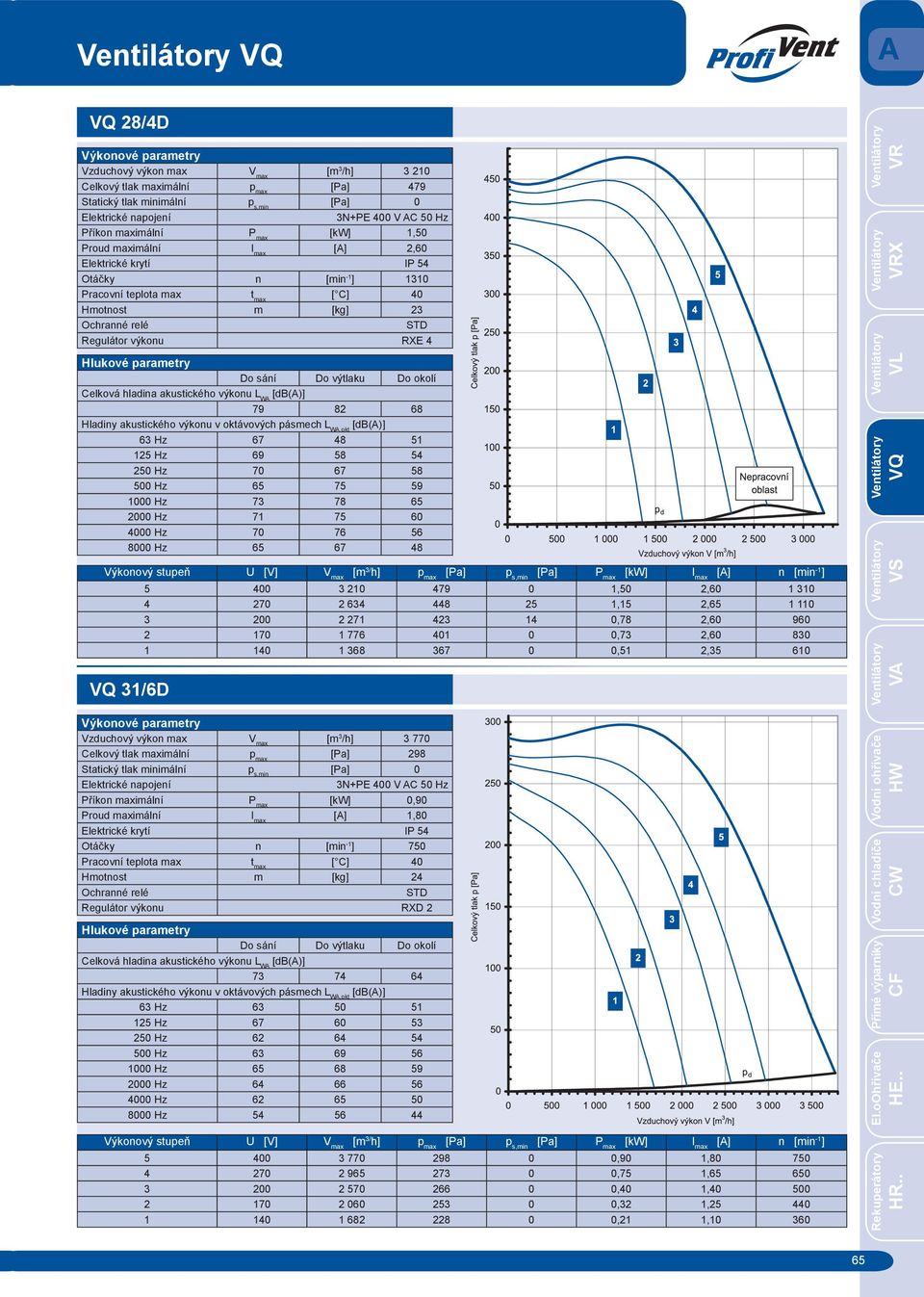

8 A 22-/4D [m 3 /h] [Pa] 322 [kw] 0,56 [A] 0,95 Otáčky n [min -1 ] 1270 [ C] 60 Hmotnost m [kg] 13 Celková hladina akust. výkonu L WA Hladiny akust. výkonu v oktávových pásmech L WA,okt 63 Hz Hz Hz Hz Hz Hz Hz Hz /6D ,56 0, ,47 1, ,36 1, ,28 1, ,20 0, [m 3 /h] [Pa] 172 [kw] 0,35 [A] 0,74 Otáčky n [min -1 ] 800 [ C] 50 Hmotnost m [kg] 13 Celková hladina akust. výkonu L WA Hladiny akust. výkonu v oktávových pásmech L WA,okt 63 Hz Hz Hz Hz Hz Hz Hz Hz ,35 0, ,26 0, ,15 0, ,12 0, ,10 0, El.oOhřívače 63

9 A El. ohřívače 25/4D [m 3 /h] [Pa] 425 [kw] 0,93 [A] 1,90 Otáčky n [min -1 ] 1380 [ C] 50 Hmotnost m [kg] 15 Regulátor výkonu RXE Hz Hz Hz Hz Hz Hz Hz Hz /6D ,93 1, ,83 2, ,69 2, ,57 2, ,40 1, [m 3 /h] [Pa] 258 [kw] 0,37 [A] 0,75 Otáčky n [min -1 ] 780 [ C] 50 Hmotnost m [kg] Hz Hz Hz Hz Hz Hz Hz Hz ,37 0, ,31 0, ,27 0, ,22 0, ,18 0,

10 A 28/4D [m 3 /h] [Pa] 479 [kw] 1,50 [A] 2,60 Otáčky n [min -1 ] 1310 Hmotnost m [kg] 23 Regulátor výkonu RXE Hz Hz Hz Hz Hz Hz Hz Hz /6D ,50 2, ,15 2, ,78 2, ,73 2, ,51 2, [m 3 /h] [Pa] 298 [kw] 0,90 [A] 1,80 Otáčky n [min -1 ] 750 Hmotnost m [kg] Hz Hz Hz Hz Hz Hz Hz Hz ,90 1, ,75 1, ,40 1, ,32 1, ,21 1, El.oOhřívače 65

11 A El. ohřívače 31/4D [m 3 /h] [Pa] 618 [Pa] 114 [kw] 2,50 [A] 4,10 Otáčky n [min -1 ] 1300 Hmotnost m [kg] 31 Regulátor výkonu RXD Hz Hz Hz Hz Hz Hz Hz Hz /8D ,50 4, ,82 4, ,42 4, ,12 4, ,76 4, [m 3 /h] [Pa] 248 [kw] 0,64 [A] 1,35 Otáčky n [min -1 ] 540 [ C] 50 Hmotnost m [kg] Hz Hz Hz Hz Hz Hz Hz Hz ,64 1, ,43 1, ,34 0, ,22 0, ,11 0,

12 A 35/6D [m 3 /h] [Pa] 405 [Pa] 149 [kw] 1,10 [A] 2,00 Otáčky n [min -1 ] 790 Hmotnost m [kg] Hz Hz Hz Hz Hz Hz Hz Hz /4D ,10 2, ,81 1, ,75 1, ,46 1, ,32 1, [m 3 /h] [Pa] 808 [Pa] 335 [kw] 3,70 [A] 6,00 Otáčky n [min -1 ] 1320 Hmotnost m [kg] 42 Regulátor výkonu RXD Hladiny akustickéhovýkonu v oktávových pásmech L WA,okt 63 Hz Hz Hz Hz Hz Hz Hz Hz ,70 6, ,75 6, ,96 6, ,72 6, ,15 5, El.oOhřívače 67

13 A El. ohřívače 40/8D [m 3 /h] [Pa] 325 [kw] 0,87 [A] 1,65 Otáčky n [min -1 ] 580 Hmotnost m [kg] Hz Hz Hz Hz Hz Hz Hz Hz /6D ,87 1, ,57 1, ,43 1, ,30 1, ,19 0, [m 3 /h] [Pa] 525 [kw] 2,70 [A] 4,90 Otáčky n [min -1 ] 830 [ C] 50 Hmotnost m [kg] 53 Regulátor výkonu RXD Hz Hz Hz Hz Hz Hz Hz Hz ,70 4, ,08 4, ,45 4, ,11 4, ,70 3,

14 A 40/4D [m 3 /h] [Pa] [Pa] 709 [kw] 5,00 [A] 8,10 Otáčky n [min -1 ] 1330 Hmotnost m [kg] 59 Regulátor výkonu RXD 9 Celková hladina akustickéhovýkonu L WA Hz Hz Hz Hz Hz Hz Hz Hz ,00 8, ,51 8, ,60 8, ,29 8, ,64 8, /8D [m 3 /h] [Pa] 418 [kw] 1,85 [A] 3,80 Otáčky n [min -1 ] 600 Hmotnost m [kg] 62 Regulátor výkonu RXD Hz Hz Hz Hz Hz Hz Hz Hz ,85 3, ,33 3, ,00 3, ,73 3, ,50 2, El.oOhřívače 69

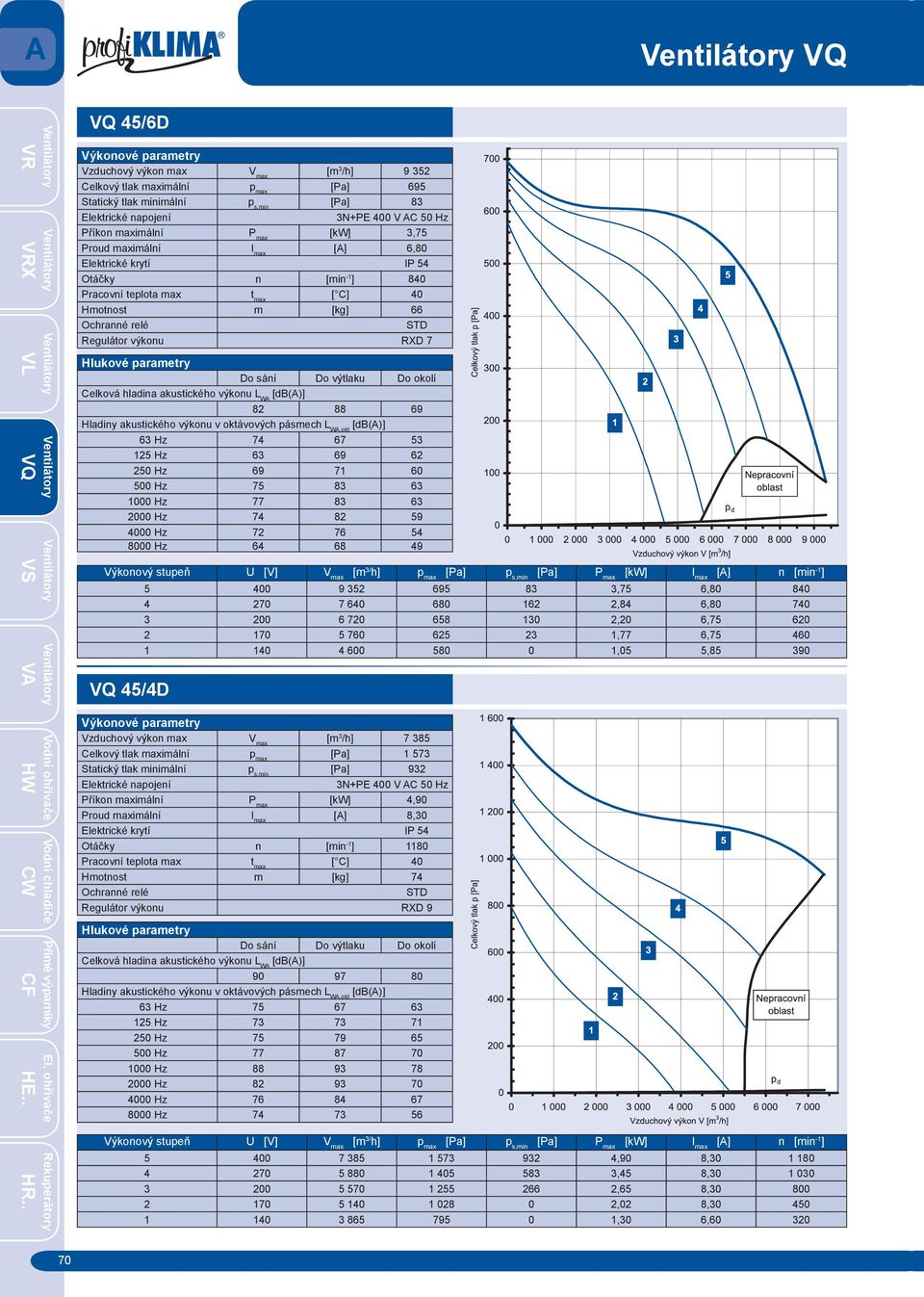

15 A El. ohřívače 45/6D [m 3 /h] [Pa] 695 [Pa] 83 [kw] 3,75 [A] 6,80 Otáčky n [min -1 ] 840 Hmotnost m [kg] 66 Regulátor výkonu RXD Hz Hz Hz Hz Hz Hz Hz Hz /4D ,75 6, ,84 6, ,20 6, ,77 6, ,05 5, [m 3 /h] [Pa] [Pa] 932 [kw] 4,90 [A] 8,30 Otáčky n [min -1 ] 1180 Hmotnost m [kg] 74 Regulátor výkonu RXD Hz Hz Hz Hz Hz Hz Hz Hz ,90 8, ,45 8, ,65 8, ,02 8, ,30 6,

16 A MONTÁŽ, ÚDRŽBA A SERVIS Montáž Spirální ventilátory (včetně dalších prvků systému ProfiVent) musí být instalovány odbornou firmou v oboru na základě projektové dokumentace zpracované projektantem s příslušnou odbornou kvalifikací. Odborná firma odpovídá za správnou montáž a uvedení do provozu, projektant za správný výběr ventilátoru a jeho příslušenství. Před započetím montáže je nutné ventilátor pečlivě zkontrolovat. Zejména je nutno prověřit volné otáčení oběžného kola a neporušenost izolace kabelů. Před a za ventilátor je doporučeno osadit tlumící manžety DF. Zamezí se tím přenosu vibrací do potrubních rozvodů. Před ventilátorem je nutné jako ochrana proti znečištění jeho vnitřní části instalovat fi ltr. Pokud by při provozu ventilátoru mohlo dojít ke kontaktu s oběžným kolem (volné sání nebo volný výtlak), je nutné instalovat ochrannou mřížku. nesmí být připojenými prvky potrubím mechanicky zatěžovány tahem, tlakem nebo krutem. mohou pracovat v libovolné poloze. Na ventilátoru nesmí být prováděny neautorizované zásahy. Pozor: s nepracovní oblastí je nutno spouštět s uzavřeným nebo částečně uzavřeným sáním nebo výtlakem, aby nedocházelo k přetěžování elektromotoru (minimální dovolené tlaky ventilátorů jsou uvedeny v tab. 3). K zatěžování elektromotoru dochází otevíráním regulačních klapek, tj. zvětšováním množství vzduchu. Elektrická instalace Elektrickou instalaci ventilátorů smí provést pouze odborná fi rma v oboru elektro s oprávněním dle platných předpisů. jsou vybaveny plastovou svorkovnicí se svorkami WAGO, která je osazena na plášti ventilátoru. Schemata elektrického zapojení ventilátorů jsou uvedena na obr. 5 a 6. Pro napojení elektromotorů ventilátorů jsou doporučeny tyto kabely: silové napojení 1-f ventilátoru CYKY 3Cx1,5, silové napojení 3-f ventilátoru CYKY 4Bx1,5, okruh termokontaktů HO5VVH2 - F 2Ax1. Před uvedením do provozu musí být provedena výchozí revize elektro napojení ventilátoru. K ventilátoru, zejména ke svorkovnici, je nutné zajistit přístup pro kontrolu, revizi a servis. Ochrana motorů je standardně zajištěna termokontakty (svorky TK), které jsou vestavěny do vinutí motoru. Termokontakty trvale monitorují pracovní teplotu uvnitř motoru. Při překročení mezní teploty termokontakt rozpíná, proto je nutné pro vyhodnocení poruchy svorky termokontaktu připojit na řídicí system, který poruchu vyhodnotí a motor ochrání (např. ochranné relé STE(D), regulátor výkonu RXE (D) atd.). Termokontakty tak zajišťují ochranu motoru proti přetížení a/ nebo přehřátí. Při správné funkci řídicího systému se ventilátor po vychladnutí a sepnutí termokontaktu au- tomaticky nerozběhnou, rozběhnou se až po deblokaci poruchy. Ventilátor je nutné instalovat tak, aby byl dodržen předepsaný směr proudění vzduchu, resp. směr otáčení oběžného kola, který je vyznačen šipkou na plášti ventilátoru. Směr otáčení oběžného kola lze zkontrolovat vyjmutím víčka motoru (viz. obr. 4). Po kontrole je nutné víčko osadit zpět. Při spuštění do provozu nesmí změřený proud ventilátoru překročit maximální dovolený proud I max viz výrobní štítek ventilátoru, viz tab. 3. musí být vždy zapojeny dle schémat elektro zapojení. Na elektroinstalaci ventilátoru nesmí být prováděny Obr 4 - Víčko motoru neautorizované zásahy. Údržba a servis nevyžadují žádnou zvláštní nebo speciální údržbu. Pro zajištění bezpečného a hospodárného provozu je nutné dodržovat čistotu ventilátoru a jeho okolí a zatěžovat ventilátor pouze v rozsahu jeho výkonových charakteristik. Při poruše je nutné odpojit ventilátor od elektrické energie a následně zkontrolovat, zda ve ventilátoru nejsou cizí předměty a zda se oběžné kolo ventilátoru volně otáčí. Pokud se ventilátor po spuštění nerozběhne, je nutné provést kontrolu elektroinstalace a proměřit odpor vinutí elektromotoru. Je-li motor spálen, kontaktujte svého dodavatele nebo autorizované servisní středisko. Pozor: Před prováděním údržby nebo servisu musí být ventilátor odpojen od elektrické sítě. Obr 5 - Schéma elektro zapojení jednofázového ventilátoru Obr 6 - Schéma elektro zapojení třífázového ventilátoru Legenda k obr. 7 a 8: U1, U2 TK svorky napájení jednofázového ventilátoru svorky termokontaktů U1, V1, W1 PE svorky napájení třífázového ventilátoru svorka ochranného vodiče El.oOhřívače 71
