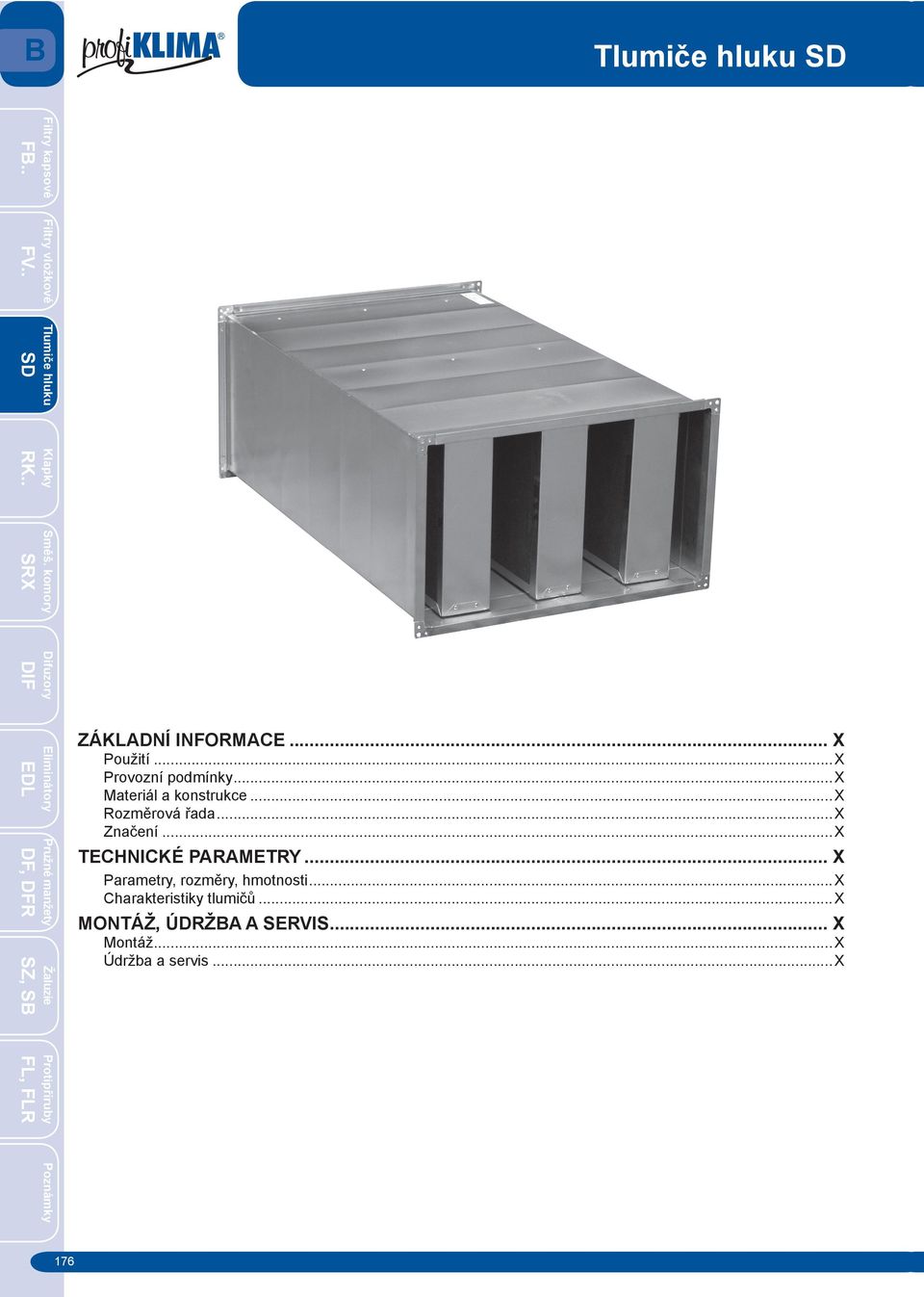

1 B Filtry kapsové ZÁKLADNÍ INFORMACE... X Použití...X Provozní podmínky...x Materiál a konstrukce...x Rozměrová řada...x Značení...X TECHNICKÉ PARAMETRY... X Parametry, rozměry, hmotnosti...x Charakteristiky tlumičů...x MONTÁŽ, ÚDRŽBA A SERVIS... X Montáž...X Údržba a servis...x Poznámky 176

2 B ZÁKLADNÍ INFORMACE Použití jsou určeny pro eliminaci, resp. pro snížení hluku vyzařovaného zdroji hluku, zpravidla ventilátory, ve vzduchotechnických a klimatizačních systémech. Pro zvýšení útlumu (snížení hluku) lze kombinovat více tlumičů hluku osazených za sebou. Provozní podmínky lze provozovat pouze v prostředí bez nebezpečí výbuchu. Vzduch proudící tlumičem hluku nesmí obsahovat: látky a příměsi způsobující narušení a korozi jednotlivých částí tlumiče, lepivé látky a příměsi, pevné látky a příměsi, hořlavé nebo snadno zápalné látky a příměsi. lze provozovat při těchto podmínkách: teplota dopravovaného vzduchu klapkou od 30 do +70 C, teplota okolního vzduchu v rozmezí od 30 do +70 C. lze skladovat při těchto podmínkách: skladovací prostor musí být čistý (bezprašný) a suchý, teplota vzduchu ve skladovacím prostoru v rozmezí 10 až 30 C. mohou být instalovány libovolné poloze. Materiály a konstrukce Plášť tlumiče hluku a připojovací příruby jsou standardně vyráběny z galvanicky pozinkovaného ocelového plechu s tloušťkou ochranné vrstvy 275 g/m 2. Kulisy jsou vyrobeny z hlukově pohlcujících desek z minerálních vláken oboustranně opatřenou netkanou kašírovanou textilií (materiál kulis je zařazen do třídy hořlavosti A2 dle normy EN 14706). Rámeček kulis je z galvanicky pozinkovaného ocelového plechu. Kulisy jsou uchyceny do pláště tlumiče. Součástí tlumičů hluku, resp. kulis, nejsou náběhové plechy. Toto provedení je výhodné pro sestavení více tlumičů hluku osazených za sebou. Při montáži je vhodné osadit na vstupu i výstupu sestavy tlumičů náběhové plechy na vstupu náběhy půlkruhového tvaru, na výstupu náběhové plechy tvaru rovnostranného trojúhelníku. Obr 1 - Tlumič hluku Rozměrová řada jsou vyráběny v typizované rozměrové řadě v devíti velikostech. Každá velikost je dále produkována ve dvou standardních délkách: 50 a 100 cm. Počet kulis v tlumičích je volen tak, aby maximální šířka kulis byla 100 mm (viz tab. 3). Přehled velikostí tlumičů hluku je uveden v tab. 1. Tab 1 - Rozměrová řada tlumičů hluku Velikosti tlumičů hluku Typ 40-20/ / / /.. A [mm] B [mm] / / / / / Značení Na obr. 2 je defi nován klíč pro značení tlumičů hluku. Jako vzor je uveden tlumič hluku 50-30/100. Obr 2 - Značení tlumičů hluku Na obr. 3 a 4 je znázorněno obvyklé provedení náběhů kulis půlkruhového (na vstupu sestavy tlumičů) a trojúhelníkového tvaru (na výstupu sestavy tlumičů). Pozor: Náběhy nejsou standardní součástí tlumičů hluku. Obr 3 - Náběhy kulis půlkruhového tvaru na vstupu Obr 4 - Náběhy kulis trojúhelníkového tvaru na výstupu Poznámky Filtry kapsové 177

3 B Filtry kapsové Poznámky TECHNICKÉ PARAMETRY Parametry, rozměry, hmotnosti Legenda k tab. 3: V max [m 3 /h]...maximální průtok vzduchu, který je dán rychlostí vzduchu ve jmenovitém průřezu při 5 m/s p [Pa]...tlaková ztráta tlumiče hluku při maximálním průtoku vzduchu D [db]...celkový útlum hluku tlumiče L W [db]...celková hladina akustického výkonu vlastního (aerodynamického) hluku tlumiče (v tab. 3 jsou uvedeny hodnoty pro maximální průtok vzduchu daným tlumičem; pro jiné hodnoty průtoku vzduchu v rozsahu výkonových charakteristik budou tyto hodnoty nižší viz grafy vlastního hluku tlumičů) s [mm]...šířka kulis v tlumiči n [-]...počet kulis v tlumiči t max [ C]...maximální dovolená teplota dopravovaného vzduchu m [kg]...hmotnost tlumiče hluku Tab 3 - Základní parametry tlumičů hluku Typ tlumiče V max [m 3 /h] p [Pa] D [db] Obr 4 - Rozměrový náčrt tlumiče hluku Tab 2 - Rozměry tlumičů hluku Typ Rozměry [mm] filtru A B C D E (../50) E (../100) 40-20/ / / / / / / / / L w [db] Kulisy tlumiče s [mm] n Délka tlumiče hluku 500 mm 40-20/ / / / / / / / / Délka tlumiče hluku 1000 mm 40-20/ / / / / / / / / Charakteristiky tlumičů hluku Útlumy hluku tlumičů v jednotlivých oktávových pásmech jsou uvedeny v následujících grafech. Grafy útlumu hluku jsou zpracovány pro všechny velikosti tlumičů, resp. pro celkové délky sestav tlumičů hluku 500, 1000, 1500 a 2000 mm. Nomogramy pro vlastní hluk tlumičů jsou zpracovány pro obvyklý pracovní rozsah průtoků vzduchu daného tlumiče hluku. Tlakové ztráty tlumičů hluku jsou uvedeny pro typizované délky 500 a 1000 mm. Všechny hodnoty útlumů, vlastních hluků a tlakových ztrát tlumičů hluku uvedené v následujících nomogramech jsou vztaženy ke standardnímu provedení tlumičů bez náběhových plechů. t max [ C] m [kg] 178

4 B Útlum a vlastní hluk tlumičů hluku 40-20/ / / /.. Poznámky Filtry kapsové 179

5 B Filtry kapsové 60-35/ / / /.. Poznámky 180

6 B /.. Tlakové ztráty tlumičů hluku MONTÁŽ, ÚDRŽBA A SERVIS Délka tlumiče 500 mm Montáž (včetně dalších prvků systému Profi - Vent) musí být instalovány odbornou fi rmou v oboru na základě projektové dokumentace zpracované projektantem s příslušnou odbornou kvalifi kací. Odborná firma odpovídá za správnou montáž a uvedení do provozu, projektant za správný výběr klapky a její příslušenství. Před započetím montáže je nutné tlumič hluku pečlivě zkontrolovat. Zejména je nutno prověřit neporušenost tlumícího materiálu kulis. Před tlumičem hluku je nutné jako ochrana proti znečištění jeho vnitřní části včetně kulis instalovat fi ltr FB nebo FV. V případě instalace tlumiče hluku hned za ventilátor doporučujeme mezi ventilátor a tlumič hluku osadit rovný úsek vzduchotechnického potrubí v délce minimálně dvojnásobku strany A. Ve zvlášť stísněných případech, kdy není možné mezi ventilátor a tlumič hluku instalovat rovný úsek vzduchotechnického potrubí, je výhodné použít difuzor. Difuzor je nutné instalovat na výtlačnou stranu ventilátoru tak, aby nejvzdálenější část perforace difuzoru byla proti výfuku vzduchu z ventilátoru. Mezi ventilátor a difuzor je doporučeno osadit tlumící manžetu DF. se k dalším prvkům systému připojují pomocí šroubů M8 s maticemi a vějířovými podložkami, které zajišťují vodivé propojení. Před připojením je nutné na čelní připojovací plochu příruby nalepit těsnění. Připojuje-li se na tlumič hluku vzduchotechnické Délka tlumiče 1000 mm potrubí, je vhodné, aby toto potrubí mělo stejnou velikost připojovacích přírub jako klapka. Všechny tlumiče hluku jsou osazeny připojovacími přírubami velikosti 20 s výjimkou tlumiče hluku velikost 90-50/.. a /.., u kterých má připojovací příruba velikost 30. U tlumičů hluku s přírubou o délce strany 40 cm a větší je vhodné těsnost přírubového spoje zajistit C sponou se šroubem. musí být upevněny vždy na samostatné závěsy. nesmí být připojenými prvky potrubím mechanicky zatěžovány tahem, tlakem nebo krutem. mohou pracovat v libovolné poloze. Na tlumiči hluku nesmí být prováděny neautorizované zásahy. Údržba a servis nevyžadují žádnou zvláštní nebo speciální údržbu. Pro zajištění bezpečného a hospodárného provozu je nutné dodržovat čistotu tlumiče hluku a zatěžovat tlumič pouze v rozsahu jeho charakteristik. Pokud se při provozu šíří z tlumiče nadměrný hluk, je nutno provést jeho kontrolu, resp. kontrolu kulis. Poznámky Filtry kapsové 181
