Obsah : Návod k obsluze ASL-611

Transkript

1

2 Obsah : Bezpečnostní symboly použité na sběrači listí...3 Úvod Určení stroje Všeobecné zásady a varování k bezpečnosti Technické údaje Popis stroje Obsluha a použití Připojení sběrače listí k žacímu stroji obr Sběr listí Sklápění sběrače listí vyprazdňování Základní úkony údržby Odstavení stroje z provozu, skladování Záruka Náhradní díly a servis Recyklace Seznam dílů sběrače listí ASL

3 Bezpečnostní symboly použité na sběrači listí Výstražné samolepky jsou na stroji umístěny na těch místech, kde je vyžadována zvýšená pozornost, kde hrozí určité nebezpečí, anebo kde se provádí údržba. Pokud je samolepka zničená, nečitelná nebo odloupnutá, požádejte dealera o novou a umístěte ji na stejné místo, kde byla původní. Najděte na stroji všechny samolepky a pečlivě je pročtěte dle následujícího vyobrazení a textu: - 3 -

4 Úvod Před použitím prostuduj návod k obsluze! Dodavatelům nových i použitých strojů se doporučuje, aby vedli dokonalou evidenci o tom, zda tento návod byl vždy se strojem dodán! Je nutné, aby si majitel před uvedením stroje do provozu prostudoval příručku a při provozu se řídil pokyny v ní uvedenými. Pokud se strojem pracuje jiná obsluha, je nutno ji taktéž s tímto návodem seznámit a dbát, aby se řídila pokyny v ní uvedenými. Je nutné obzvlášť respektovat ty pokyny, které jsou v textu označeny. Tento symbol indikuje důležitá upozornění na bezpečnost, je tedy varováním před možnosti zranění obsluhy nebo dalších osob Určení stroje Sběrač listí ASL ( dále jen sběrač listí) je určen v agregaci se žacími stroji řady W1500, W1600, W2900 a W3000 pro sběr listí Všeobecné zásady a varování k bezpečnosti Zákaz používání na pozemních komunikacích (silnice I.,II. a III. třídy) Stroj může být obsluhován, udržován a opravován pouze pracovníkem, seznámeným se všemi jeho charakteristikami a s příslušnými bezpečnostními postupy. Dodržovány musí být i všechny všeobecně uznané směrnice bezpečnosti práce, pracovně zdravotní zásady, zvláště neobsluhovat soupravu pod vlivem drog a alkoholu. Je zakázáno odpojovat plný sběrač listí.v nezbytně nutných případech, zvláště na svahu, musí být při odpojování obě kola oboustranně zajištěna proti sjetí překážkou vysokou minimálně 12 cm Technické údaje ASL- 611 délka (mm) 1854 šířka (mm) 975 výška (mm) 1820 objem (L) 1100 hmotnost (kg) 150 pneu 4,00-8 huštění pneu (kpa) 160 svah. dostupnost Popis stroje Sběrač listí ASL je jednoosý, není vybaven brzdami ani osvětlením. Všechny části sběrače jsou demontovatelné Obsluha a použití 5.1. Připojení sběrače listí k žacímu stroji obr.1 Hmotnost sběrače je nízká, takže manipulace se sběračem a tedy i jeho připojení k žacímu stroji je snadné při uchopení sběrače za oje (1). Závěsná vidlice na konci oje sběrače se nasune na závěs na žacím stroji a čepem (2) (svorníkem) se propojí. Čep se potom zajistí pružnou pojistkou. Na zadní desku žacího stroje se upevní nástavec (3) a hadice sběrače (4) se připojí pomocí příchytky (5) a šroubu M6x60 (6) na nástavec. Nástavec pro žací stroje W1500, W1600 a W2900 se upevňuje pomocí závitotvorných šroubů! Nástavec pro žací stroje W3000 se upevňuje pomocí ramene elektrického vyklápění zásobníku a to tak, že spínač pro vyklápění zásobníku přidržíme v poloze pro sklopení zásobníku do výchozí polohy a tímto je nástavec přitlačen k zadnímu čelu žacího stroje ramenem zvedání zásobníku. Všechny úpravy, které na sběrači listí provede sám uživatel, zbavují výrobce zodpovědnosti za jakákoliv tím přivoděná poškození a zranění. Pro vyloučení možnosti úrazu, případně jiného ohrožení zdraví je nutné při užívání dodržovat následující bezpečnostní pravidla : před každou jízdou je třeba se přesvědčit, zda jsou všechny čepy sběrače listí řádně zajištěny. rychlost jízdy je nutno přizpůsobit charakteru povrchu po kterém sběrač jede. Sběrač listí nesmí být použit k přepravě osob! - 4 -

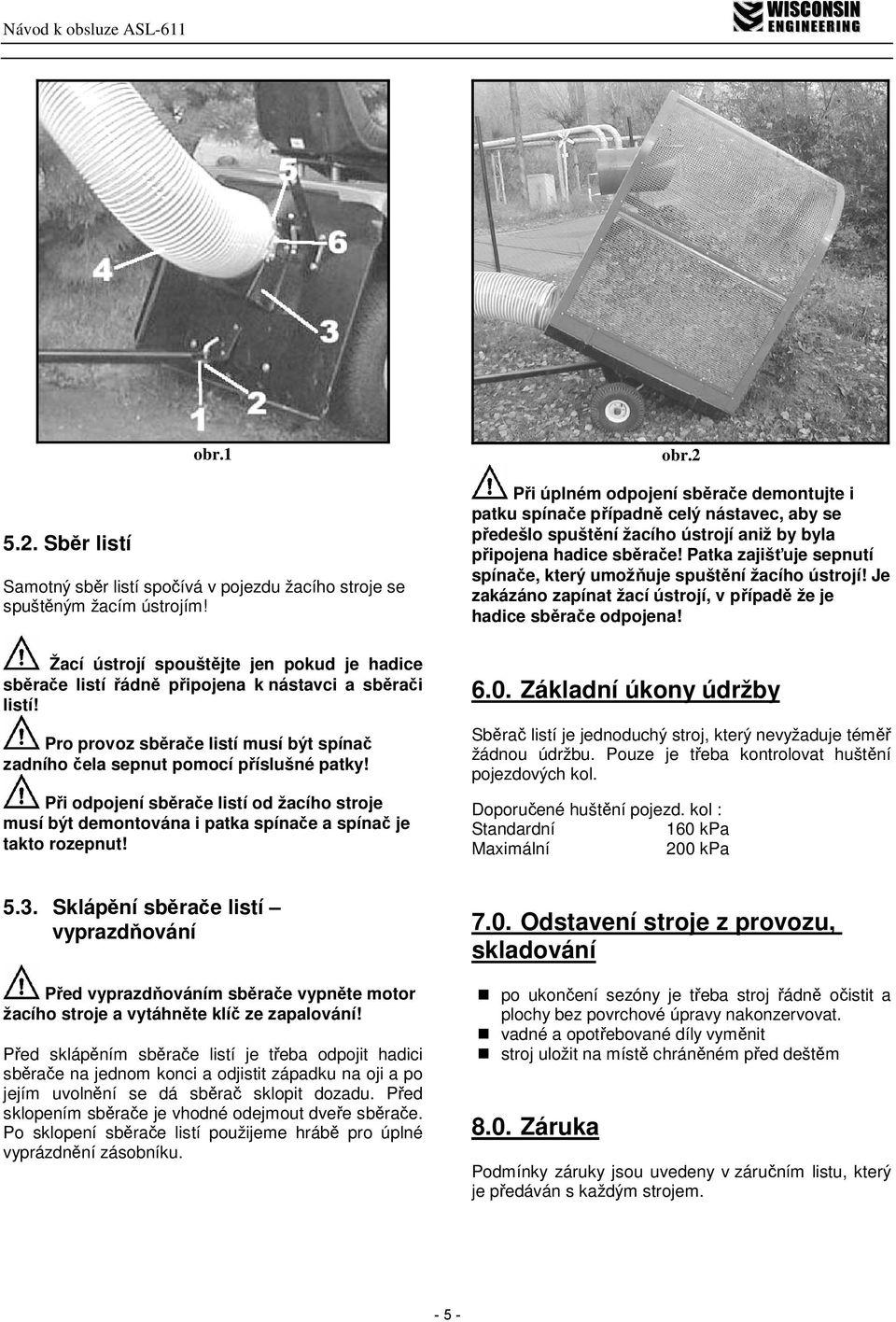

5 5.2. Sběr listí obr.1 Samotný sběr listí spočívá v pojezdu žacího stroje se spuštěným žacím ústrojím! obr.2 Při úplném odpojení sběrače demontujte i patku spínače případně celý nástavec, aby se předešlo spuštění žacího ústrojí aniž by byla připojena hadice sběrače! Patka zajišťuje sepnutí spínače, který umožňuje spuštění žacího ústrojí! Je zakázáno zapínat žací ústrojí, v případě že je hadice sběrače odpojena! Žací ústrojí spouštějte jen pokud je hadice sběrače listí řádně připojena k nástavci a sběrači listí! Pro provoz sběrače listí musí být spínač zadního čela sepnut pomocí příslušné patky! Při odpojení sběrače listí od žacího stroje musí být demontována i patka spínače a spínač je takto rozepnut! 6.0. Základní úkony údržby Sběrač listí je jednoduchý stroj, který nevyžaduje téměř žádnou údržbu. Pouze je třeba kontrolovat huštění pojezdových kol. Doporučené huštění pojezd. kol : Standardní 160 kpa Maximální 200 kpa 5.3. Sklápění sběrače listí vyprazdňování Před vyprazdňováním sběrače vypněte motor žacího stroje a vytáhněte klíč ze zapalování! Před sklápěním sběrače listí je třeba odpojit hadici sběrače na jednom konci a odjistit západku na oji a po jejím uvolnění se dá sběrač sklopit dozadu. Před sklopením sběrače je vhodné odejmout dveře sběrače. Po sklopení sběrače listí použijeme hrábě pro úplné vyprázdnění zásobníku Odstavení stroje z provozu, skladování po ukončení sezóny je třeba stroj řádně očistit a plochy bez povrchové úpravy nakonzervovat. vadné a opotřebované díly vyměnit stroj uložit na místě chráněném před deštěm 8.0. Záruka Podmínky záruky jsou uvedeny v záručním listu, který je předáván s každým strojem

6 9.0. Náhradní díly a servis Se strojem nejsou dodávány žádné náhradní díly. Servis stroje je zajištěn prostřednictvím prodejce. U stroje zakoupeného u výrobce zajišťuje servis přímo výrobce Recyklace Po skončení životnosti se musí sběrač listí zlikvidovat v souladu se zákonem č.185/2001 Sb. A dle platných předpisů Seznam dílů sběrače listí ASL 611 Při objednávce náhradních dílů uveďte vždy : - typ stroje - výrobní číslo stroje - objednací číslo dílu (2) - přesný název součásti (1) - počet objednaných kusů (3) Výrobní závod stále zdokonaluje své výrobky na základě provozních zkušeností a nejnovějších poznatků. Proto si vyhrazuje možnost změn na strojích i v dokumentaci. Sběrač listí ASL Pozice Sběrač listí ASL B Dno B Kolo 4,80/4,00-8 4PR Podložka Závlačka 4x Oje B Čep B Čep B Podložka Pružná poj. single 2, Rám sběrače B Pojistka double 3, Pletivo B Příložka B Příložka L B Příložka P B Dveře B Pletivo dveří B Pásek B Pásek B Trhací nýt 4x Trhací nýt 4x Řetěz L=104 zink Háček Pojistka double 3,5 (=3mm) Příchytka horní B Příchytka dolní B Šroub M6x Podložka 6, Podložka Matice M Hrábě B Hadice B

7 71 Příchytka B Šroub M6x Podložka 6, Podložka Matice M Patka spínače B Podložka Matice M Patka B Šroub M4x Matice M Patka spínače W16xx D Šroub 4x Matice M Štítek - bezpečnostní symbol Štítek výrobní ASL

8 - 8 -

9 Nástavec pro sběrač listí ASL Pozice A Nástavec pro W1500, W1600, W2900 B Patka B Šroub 4x Matice M Patka spínače (jen pro W1500, W1600) D Šroub 4x Matice M B Nástavec pro W3000 E WISCONSIN Engineering CZ, s.r.o. Vrahovická 41, Prostějov, Tel: Fax: info@wisconsineng.cz
