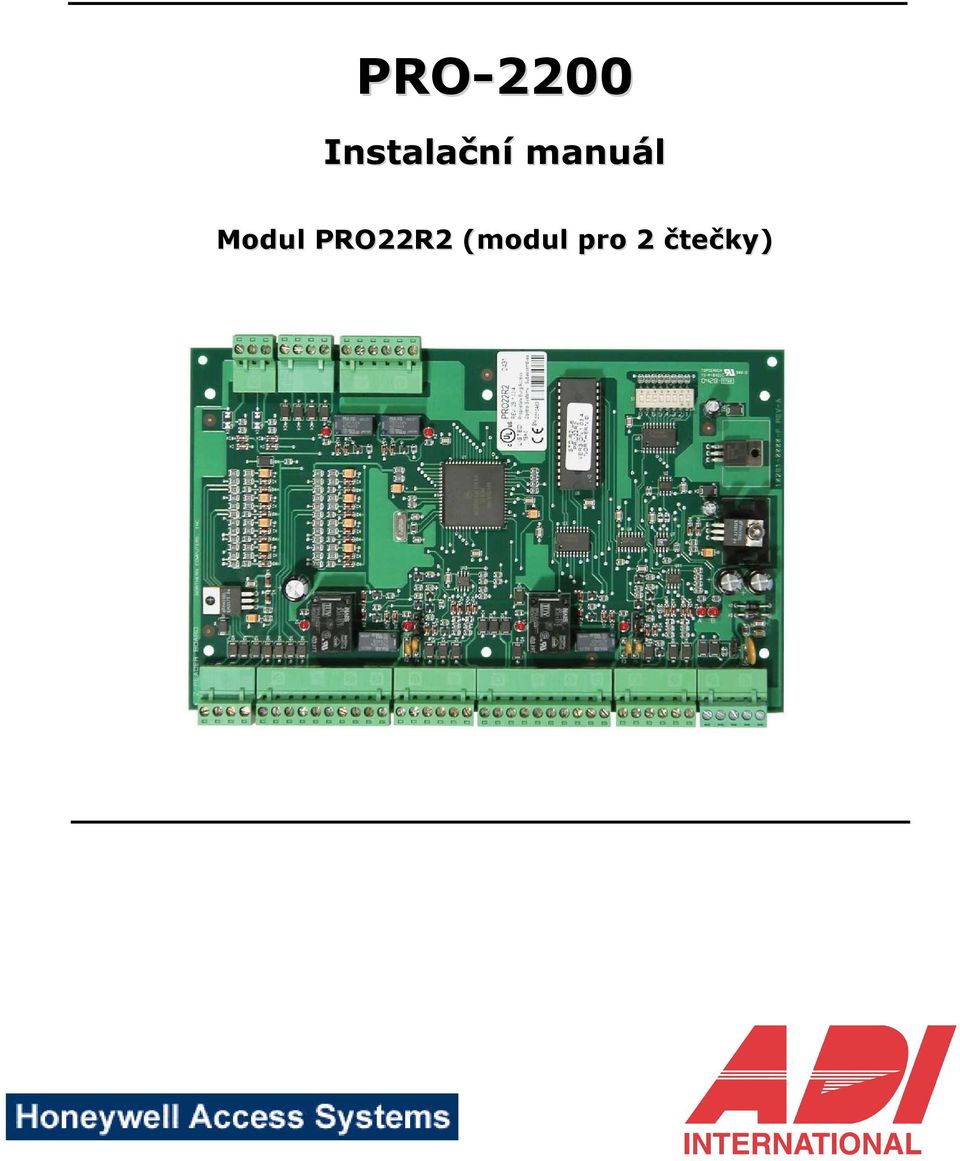

1 PRO-2200 Instalační manuál Modul PRO22R2 (modul pro 2 čtečky)

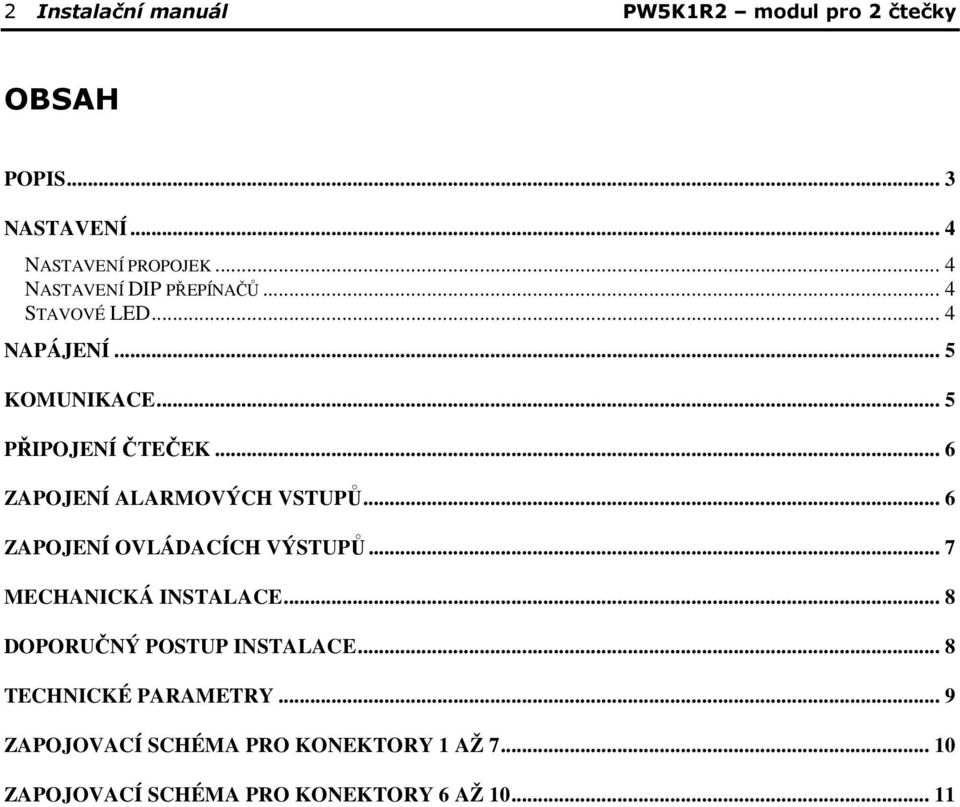

2 2 Instalační manuál PW5K1R2 modul pro 2 čtečky OBSAH POPIS... 3 NASTAVENÍ... 4 NASTAVENÍ PROPOJEK... 4 NASTAVENÍ DIP PŘEPÍNAČŮ... 4 STAVOVÉ LED... 4 NAPÁJENÍ... 5 KOMUNIKACE... 5 PŘIPOJENÍ ČTEČEK... 6 ZAPOJENÍ ALARMOVÝCH VSTUPŮ... 6 ZAPOJENÍ OVLÁDACÍCH VÝSTUPŮ... 7 MECHANICKÁ INSTALACE... 8 DOPORUČNÝ POSTUP INSTALACE... 8 TECHNICKÉ PARAMETRY... 9 ZAPOJOVACÍ SCHÉMA PRO KONEKTORY 1 AŽ ZAPOJOVACÍ SCHÉMA PRO KONEKTORY 6 AŽ

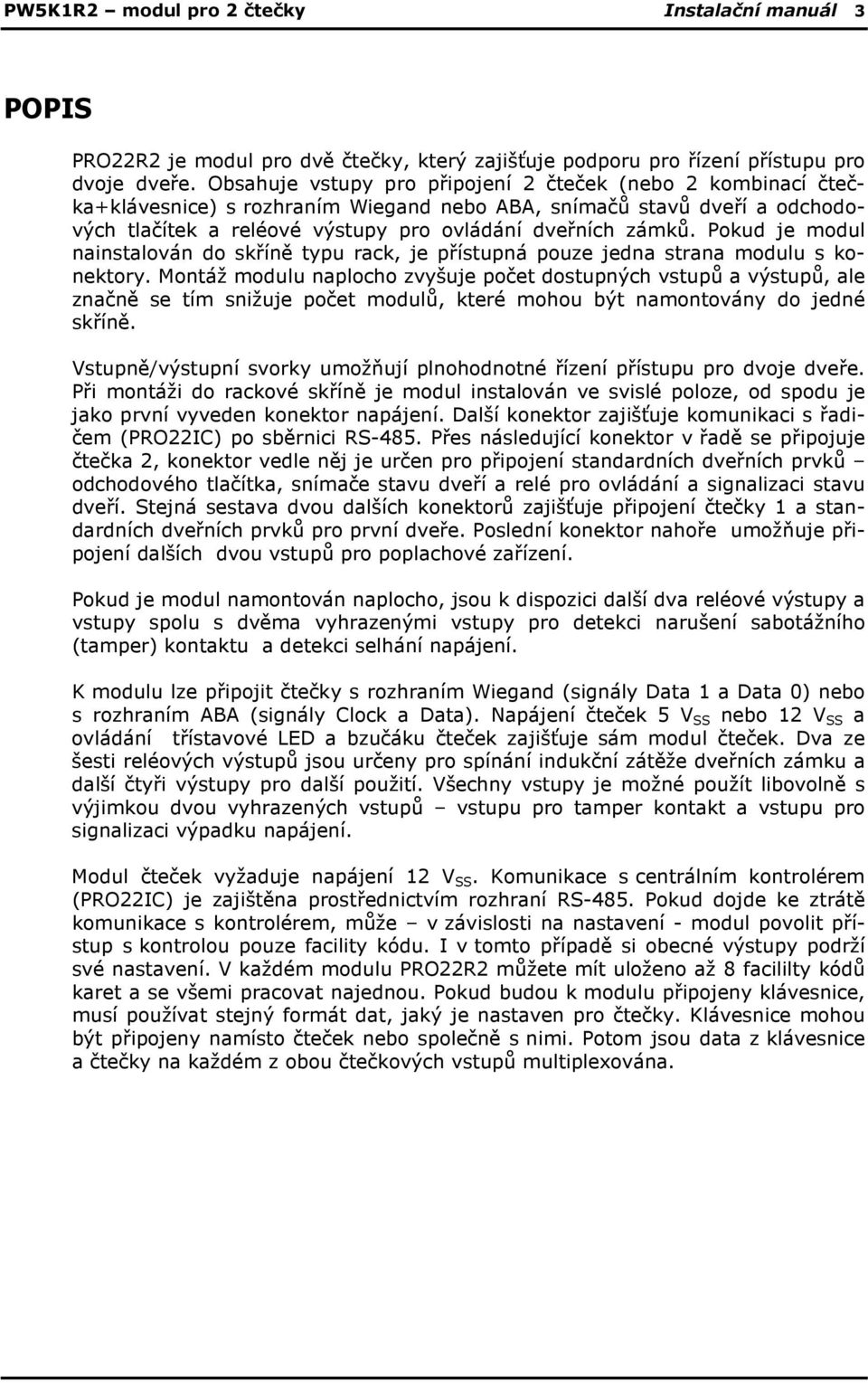

3 PW5K1R2 modul pro 2 čtečky Instalační manuál 3 POPIS PRO22R2 je modul pro dvě čtečky, který zajišťuje podporu pro řízení přístupu pro dvoje dveře. Obsahuje vstupy pro připojení 2 čteček (nebo 2 kombinací čtečka+klávesnice) s rozhraním Wiegand nebo ABA, snímačů stavů dveří a odchodových tlačítek a reléové výstupy pro ovládání dveřních zámků. Pokud je modul nainstalován do skříně typu rack, je přístupná pouze jedna strana modulu s konektory. Montáž modulu naplocho zvyšuje počet dostupných vstupů a výstupů, ale značně se tím snižuje počet modulů, které mohou být namontovány do jedné skříně. Vstupně/výstupní svorky umožňují plnohodnotné řízení přístupu pro dvoje dveře. Při montáži do rackové skříně je modul instalován ve svislé poloze, od spodu je jako první vyveden konektor napájení. Další konektor zajišťuje komunikaci s řadičem (PRO22IC) po sběrnici RS-485. Přes následující konektor v řadě se připojuje čtečka 2, konektor vedle něj je určen pro připojení standardních dveřních prvků odchodového tlačítka, snímače stavu dveří a relé pro ovládání a signalizaci stavu dveří. Stejná sestava dvou dalších konektorů zajišťuje připojení čtečky 1 a standardních dveřních prvků pro první dveře. Poslední konektor nahoře umožňuje připojení dalších dvou vstupů pro poplachové zařízení. Pokud je modul namontován naplocho, jsou k dispozici další dva reléové výstupy a vstupy spolu s dvěma vyhrazenými vstupy pro detekci narušení sabotážního (tamper) kontaktu a detekci selhání napájení. K modulu lze připojit čtečky s rozhraním Wiegand (signály Data 1 a Data 0) nebo s rozhraním ABA (signály Clock a Data). Napájení čteček 5 V SS nebo 12 V SS a ovládání třístavové LED a bzučáku čteček zajišťuje sám modul čteček. Dva ze šesti reléových výstupů jsou určeny pro spínání indukční zátěže dveřních zámku a další čtyři výstupy pro další použití. Všechny vstupy je možné použít libovolně s výjimkou dvou vyhrazených vstupů vstupu pro tamper kontakt a vstupu pro signalizaci výpadku napájení. Modul čteček vyžaduje napájení 12 V SS. Komunikace s centrálním kontrolérem (PRO22IC) je zajištěna prostřednictvím rozhraní RS-485. Pokud dojde ke ztrátě komunikace s kontrolérem, může v závislosti na nastavení - modul povolit přístup s kontrolou pouze facility kódu. I v tomto případě si obecné výstupy podrží své nastavení. V každém modulu PRO22R2 můžete mít uloženo až 8 facililty kódů karet a se všemi pracovat najednou. Pokud budou k modulu připojeny klávesnice, musí používat stejný formát dat, jaký je nastaven pro čtečky. Klávesnice mohou být připojeny namísto čteček nebo společně s nimi. Potom jsou data z klávesnice a čtečky na každém z obou čtečkových vstupů multiplexována.

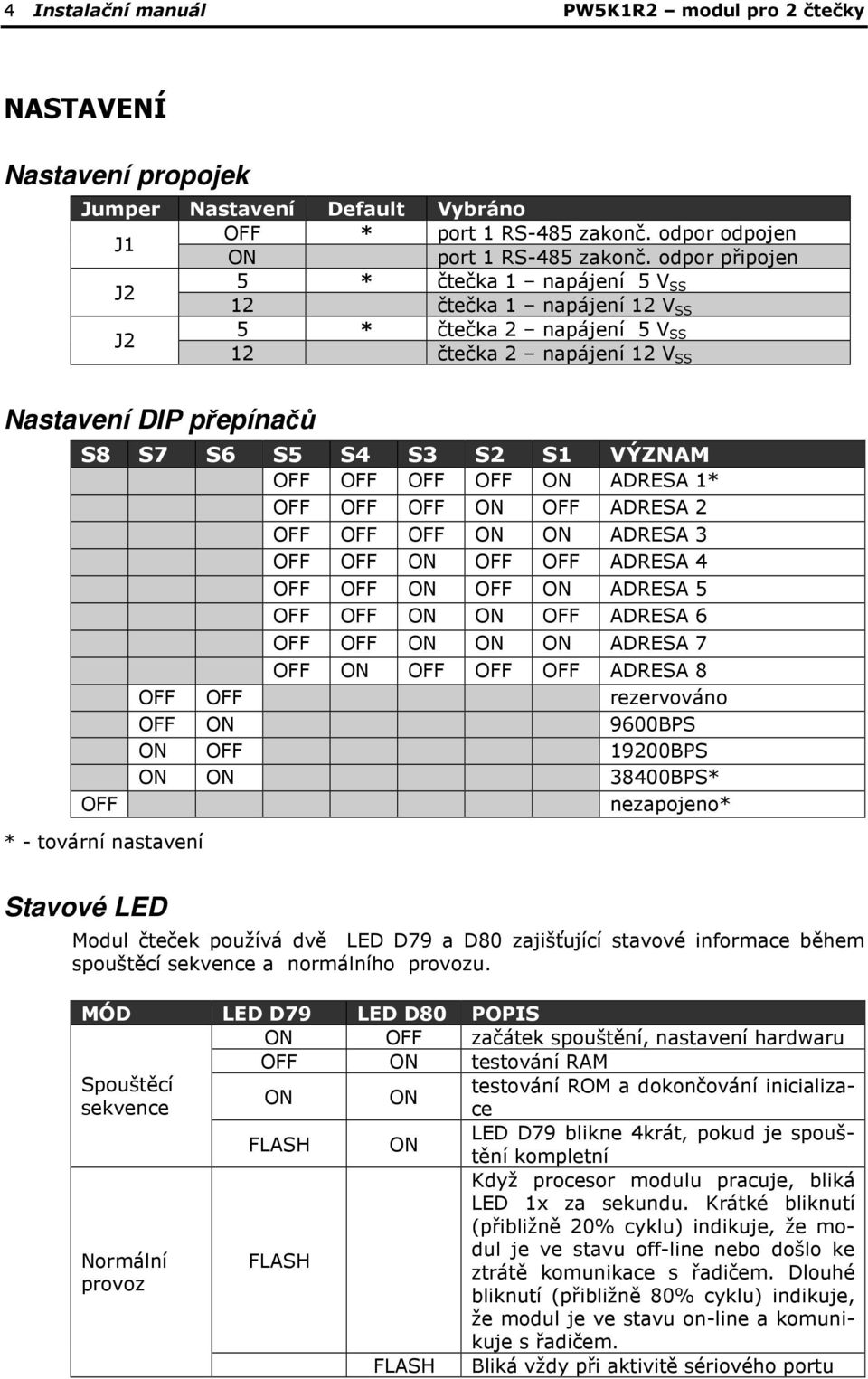

4 4 Instalační manuál PW5K1R2 modul pro 2 čtečky NASTAVENÍ Nastavení propojek Jumper Nastavení Default Vybráno J1 OFF * port 1 RS-485 zakonč. odpor odpojen ON port 1 RS-485 zakonč. odpor připojen J2 5 * čtečka 1 napájení 5 V SS 12 čtečka 1 napájení 12 V SS J2 5 * čtečka 2 napájení 5 V SS 12 čtečka 2 napájení 12 V SS Nastavení DIP přepínačů S8 S7 S6 S5 S4 S3 S2 S1 VÝZNAM OFF OFF OFF OFF ON ADRESA 1* OFF OFF OFF ON OFF ADRESA 2 OFF OFF OFF ON ON ADRESA 3 OFF OFF ON OFF OFF ADRESA 4 OFF OFF ON OFF ON ADRESA 5 OFF OFF ON ON OFF ADRESA 6 OFF OFF ON ON ON ADRESA 7 OFF ON OFF OFF OFF ADRESA 8 OFF OFF rezervováno OFF ON 9600BPS ON OFF 19200BPS ON ON 38400BPS* OFF nezapojeno* * - tovární nastavení Stavové LED Modul čteček používá dvě LED D79 a D80 zajišťující stavové informace během spouštěcí sekvence a normálního provozu. MÓD LED D79 LED D80 POPIS ON OFF začátek spouštění, nastavení hardwaru OFF ON testování RAM Spouštěcí testování ROM a dokončování inicializace ON ON sekvence FLASH ON LED D79 blikne 4krát, pokud je spouštění kompletní Normální provoz FLASH FLASH Když procesor modulu pracuje, bliká LED 1x za sekundu. Krátké bliknutí (přibližně 20% cyklu) indikuje, že modul je ve stavu off-line nebo došlo ke ztrátě komunikace s řadičem. Dlouhé bliknutí (přibližně 80% cyklu) indikuje, že modul je ve stavu on-line a komunikuje s řadičem. Bliká vždy při aktivitě sériového portu

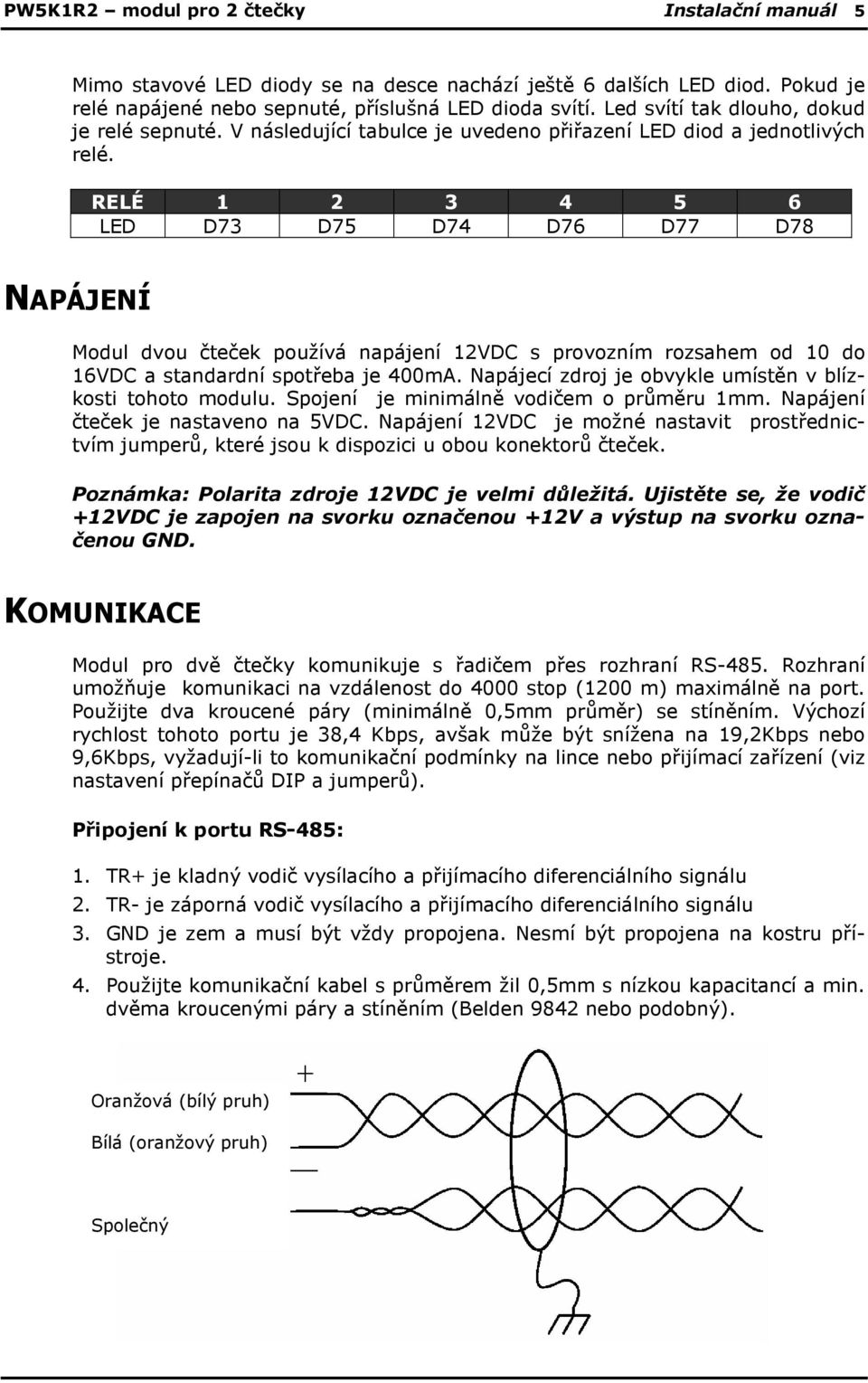

5 PW5K1R2 modul pro 2 čtečky Instalační manuál 5 Mimo stavové LED diody se na desce nachází ještě 6 dalších LED diod. Pokud je relé napájené nebo sepnuté, příslušná LED dioda svítí. Led svítí tak dlouho, dokud je relé sepnuté. V následující tabulce je uvedeno přiřazení LED diod a jednotlivých relé. RELÉ LED D73 D75 D74 D76 D77 D78 NAPÁJENÍ Modul dvou čteček používá napájení 12VDC s provozním rozsahem od 10 do 16VDC a standardní spotřeba je 400mA. Napájecí zdroj je obvykle umístěn v blízkosti tohoto modulu. Spojení je minimálně vodičem o průměru 1mm. Napájení čteček je nastaveno na 5VDC. Napájení 12VDC je možné nastavit prostřednictvím jumperů, které jsou k dispozici u obou konektorů čteček. Poznámka: Polarita zdroje 12VDC je velmi důležitá. Ujistěte se, že vodič +12VDC je zapojen na svorku označenou +12V a výstup na svorku označenou GND. KOMUNIKACE Modul pro dvě čtečky komunikuje s řadičem přes rozhraní RS-485. Rozhraní umožňuje komunikaci na vzdálenost do 4000 stop (1200 m) maximálně na port. Použijte dva kroucené páry (minimálně 0,5mm průměr) se stíněním. Výchozí rychlost tohoto portu je 38,4 Kbps, avšak může být snížena na 19,2Kbps nebo 9,6Kbps, vyžadují-li to komunikační podmínky na lince nebo přijímací zařízení (viz nastavení přepínačů DIP a jumperů). Připojení k portu RS-485: 1. TR+ je kladný vodič vysílacího a přijímacího diferenciálního signálu 2. TR- je záporná vodič vysílacího a přijímacího diferenciálního signálu 3. GND je zem a musí být vždy propojena. Nesmí být propojena na kostru přístroje. 4. Použijte komunikační kabel s průměrem žil 0,5mm s nízkou kapacitancí a min. dvěma kroucenými páry a stíněním (Belden 9842 nebo podobný). Oranžová (bílý pruh) Bílá (oranžový pruh) Společný

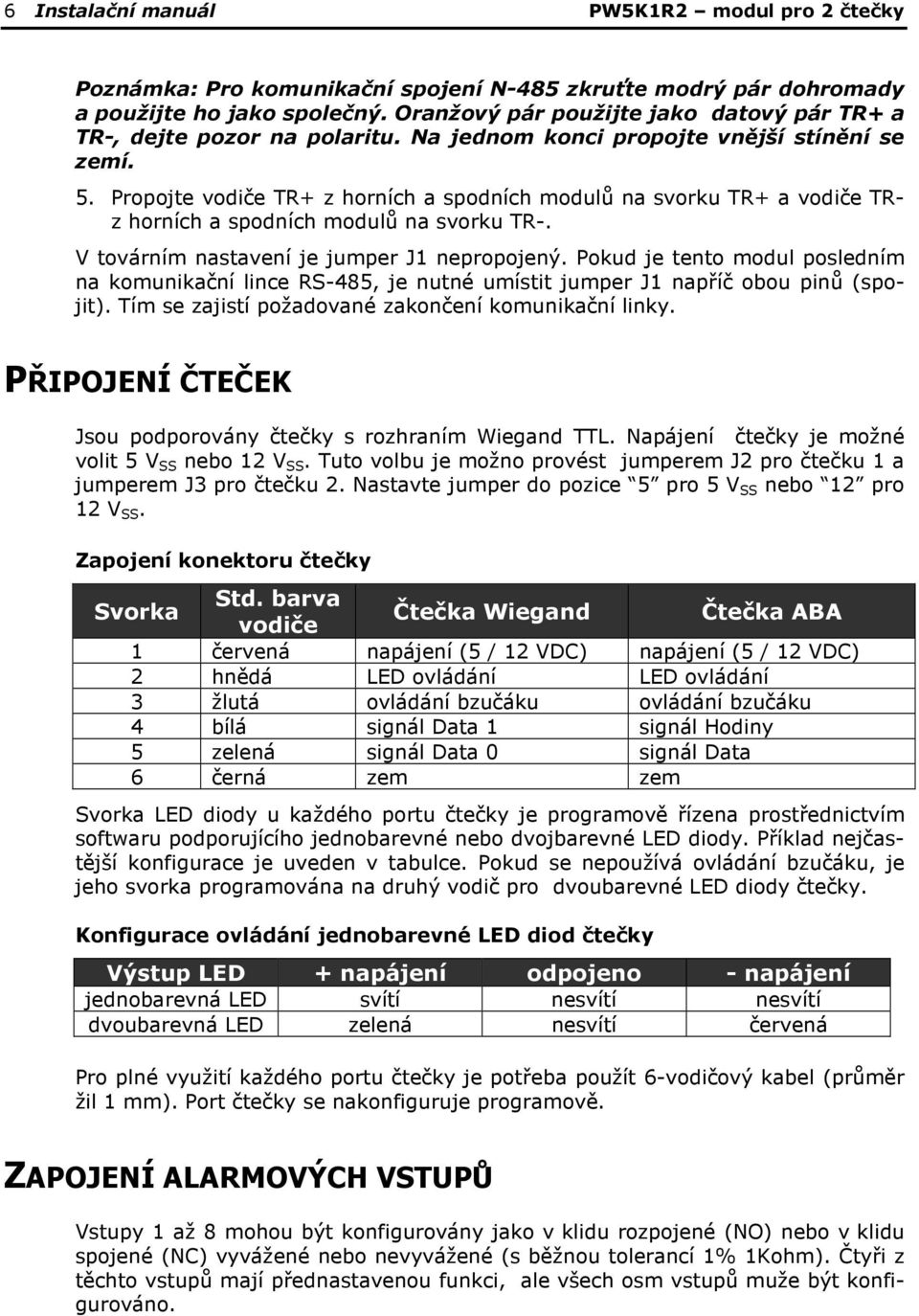

6 6 Instalační manuál PW5K1R2 modul pro 2 čtečky Poznámka: Pro komunikační spojení N-485 zkruťte modrý pár dohromady a použijte ho jako společný. Oranžový pár použijte jako datový pár TR+ a TR-, dejte pozor na polaritu. Na jednom konci propojte vnější stínění se zemí. 5. Propojte vodiče TR+ z horních a spodních modulů na svorku TR+ a vodiče TRz horních a spodních modulů na svorku TR-. V továrním nastavení je jumper J1 nepropojený. Pokud je tento modul posledním na komunikační lince RS-485, je nutné umístit jumper J1 napříč obou pinů (spojit). Tím se zajistí požadované zakončení komunikační linky. PŘIPOJENÍ ČTEČEK Jsou podporovány čtečky s rozhraním Wiegand TTL. Napájení čtečky je možné volit 5 V SS nebo 12 V SS. Tuto volbu je možno provést jumperem J2 pro čtečku 1 a jumperem J3 pro čtečku 2. Nastavte jumper do pozice 5 pro 5 V SS nebo 12 pro 12 V SS. Zapojení konektoru čtečky Svorka Std. barva vodiče Čtečka Wiegand Čtečka ABA 1 červená napájení (5 / 12 VDC) napájení (5 / 12 VDC) 2 hnědá LED ovládání LED ovládání 3 žlutá ovládání bzučáku ovládání bzučáku 4 bílá signál Data 1 signál Hodiny 5 zelená signál Data 0 signál Data 6 černá zem zem Svorka LED diody u každého portu čtečky je programově řízena prostřednictvím softwaru podporujícího jednobarevné nebo dvojbarevné LED diody. Příklad nejčastější konfigurace je uveden v tabulce. Pokud se nepoužívá ovládání bzučáku, je jeho svorka programována na druhý vodič pro dvoubarevné LED diody čtečky. Konfigurace ovládání jednobarevné LED diod čtečky Výstup LED + napájení odpojeno - napájení jednobarevná LED svítí nesvítí nesvítí dvoubarevná LED zelená nesvítí červená Pro plné využití každého portu čtečky je potřeba použít 6-vodičový kabel (průměr žil 1 mm). Port čtečky se nakonfiguruje programově. ZAPOJENÍ ALARMOVÝCH VSTUPŮ Vstupy 1 až 8 mohou být konfigurovány jako v klidu rozpojené (NO) nebo v klidu spojené (NC) vyvážené nebo nevyvážené (s běžnou tolerancí 1% 1Kohm). Čtyři z těchto vstupů mají přednastavenou funkci, ale všech osm vstupů muže být konfigurováno.

7 PW5K1R2 modul pro 2 čtečky Instalační manuál 7 Tovární nastavení, vstup 1 je definován jako stav dveří pro čtečku 1 a vstup 2 je definován jako REX vstup (odchodové tlačítko) pro čtečku 1. Dále je přednastaven vstup 3 jako signál stavu dveří pro čtečku 2 a vstup 4 je definován jako REX vstup pro čtečku 2. Vstupy 5, 6, 7 a 8 mohou být použity pro monitorování poplašných senzorů nebo jako řídící vstupy. Vstupy 7 a 8 nejsou přístupné při montáži do skříně rack. Vstupy TMP a PFL jsou použity pro monitorování tamper kontaktu skříně a závady zdroje. Tyto 2 vstupy nejsou při montáži do skříně rack přístupné. Využijí se v případě montáže modulu naplocho. Jestliže tyto vstupy nejsou používány, zkratují se. Časové prodlevy se nastavují programově. ZAPOJENÍ OVLÁDACÍCH VÝSTUPŮ Šest výstupních relé je určeno pro řízení dveřních zámků nebo dalších zařízení. Každý kontakt může být přidělen k příslušným dveřním funkcím. Kontakty mohou být programově konfigurovány standardně (napájením aktivovány) nebo negativně (odpojením napájení aktivovány). Každé relé může být řízeno pulsně s jedním nebo opakujícím se pulsem. Čas sepnutí muže být programován do 24 hodin. Při opakujícím se pulsu, může být definován přírůstkem v 0.1 sekundy a opakován až 255krát. Relé 1 a 3 jsou normálně použity k řízení dveřních zámků společně se čtečkami 1 a 2. Pokud nejsou relé 1 a 3 upraveny k řízení jiných zařízení, mohou způsobit nestandardní chování systému. Spínáním induktivní zátěže (dveřní zámek) může způsobovat EMI (elektromagnetické rušení) a může rušit běžnou činnost ostatních zařízeních. K odstranění EMI a zvýšení spolehlivosti systému je doporučováno zapojení ochranného obvodu. Následující dva příklady jsou na obrázku. Ochranný obvod se doporučuje připojit na svorky zátěže. Zátěž Napájecí zdroj Napájecí zdroj Zátěž Relé 2 a 4 jsou typicky používané k zobrazení stavu dveřních zámků. Relé 5 a 6 nejsou použitelné, když modul je montován do skříně rack.

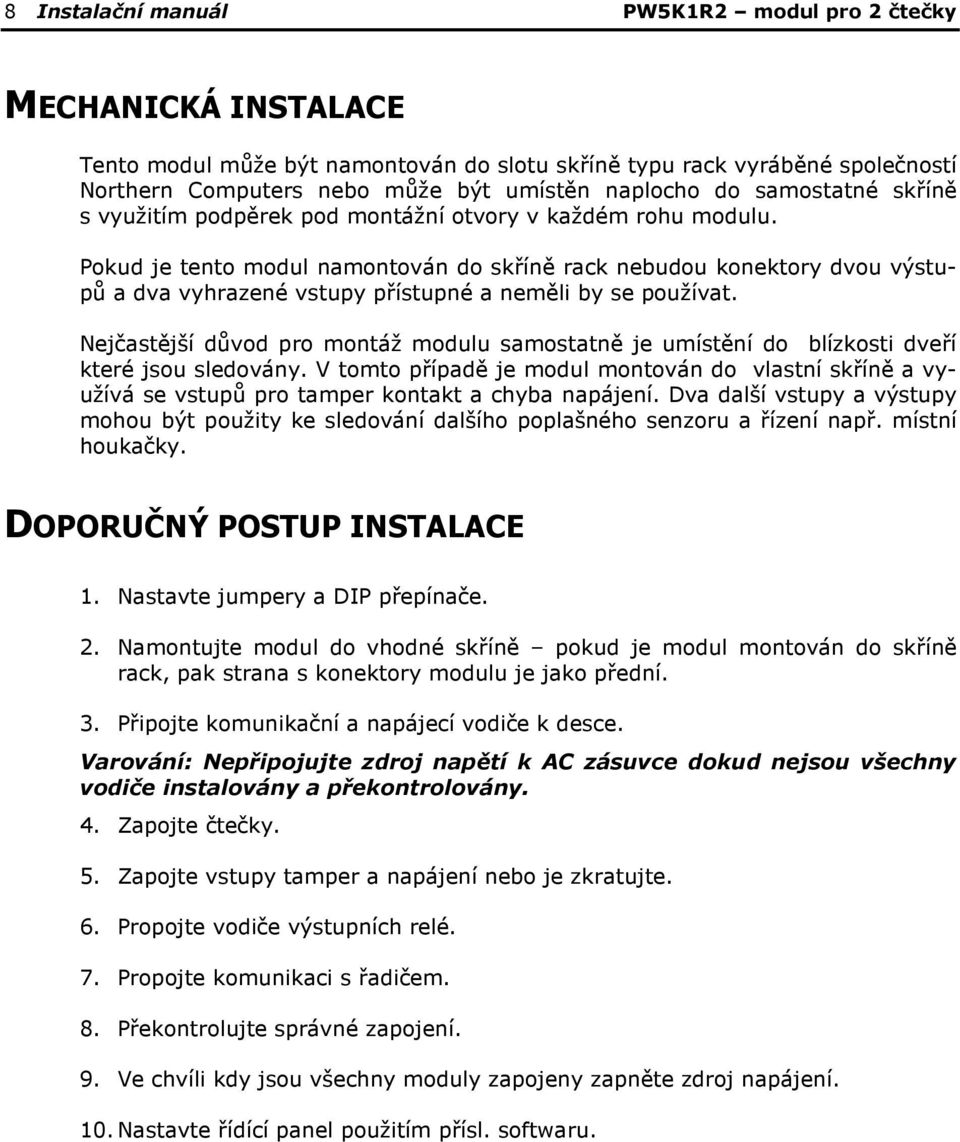

8 8 Instalační manuál PW5K1R2 modul pro 2 čtečky MECHANICKÁ INSTALACE Tento modul může být namontován do slotu skříně typu rack vyráběné společností Northern Computers nebo může být umístěn naplocho do samostatné skříně s využitím podpěrek pod montážní otvory v každém rohu modulu. Pokud je tento modul namontován do skříně rack nebudou konektory dvou výstupů a dva vyhrazené vstupy přístupné a neměli by se používat. Nejčastější důvod pro montáž modulu samostatně je umístění do blízkosti dveří které jsou sledovány. V tomto případě je modul montován do vlastní skříně a využívá se vstupů pro tamper kontakt a chyba napájení. Dva další vstupy a výstupy mohou být použity ke sledování dalšího poplašného senzoru a řízení např. místní houkačky. DOPORUČNÝ POSTUP INSTALACE 1. Nastavte jumpery a DIP přepínače. 2. Namontujte modul do vhodné skříně pokud je modul montován do skříně rack, pak strana s konektory modulu je jako přední. 3. Připojte komunikační a napájecí vodiče k desce. Varování: Nepřipojujte zdroj napětí k AC zásuvce dokud nejsou všechny vodiče instalovány a překontrolovány. 4. Zapojte čtečky. 5. Zapojte vstupy tamper a napájení nebo je zkratujte. 6. Propojte vodiče výstupních relé. 7. Propojte komunikaci s řadičem. 8. Překontrolujte správné zapojení. 9. Ve chvíli kdy jsou všechny moduly zapojeny zapněte zdroj napájení. 10. Nastavte řídící panel použitím přísl. softwaru.

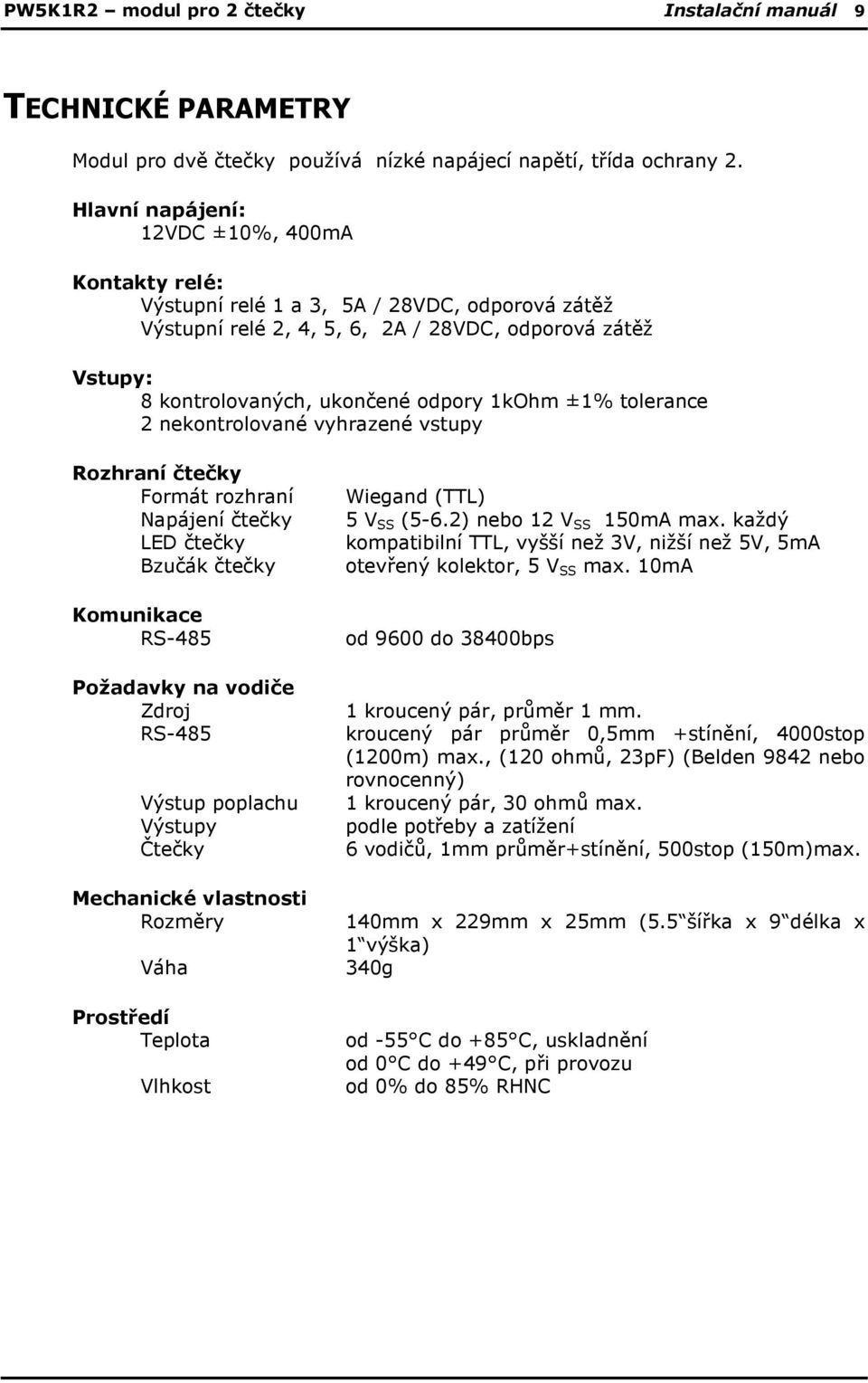

9 PW5K1R2 modul pro 2 čtečky Instalační manuál 9 TECHNICKÉ PARAMETRY Modul pro dvě čtečky používá nízké napájecí napětí, třída ochrany 2. Hlavní napájení: 12VDC ±10%, 400mA Kontakty relé: Výstupní relé 1 a 3, 5A / 28VDC, odporová zátěž Výstupní relé 2, 4, 5, 6, 2A / 28VDC, odporová zátěž Vstupy: 8 kontrolovaných, ukončené odpory 1kOhm ±1% tolerance 2 nekontrolované vyhrazené vstupy Rozhraní čtečky Formát rozhraní Napájení čtečky LED čtečky Bzučák čtečky Komunikace RS-485 Požadavky na vodiče Zdroj RS-485 Výstup poplachu Výstupy Čtečky Mechanické vlastnosti Rozměry Váha Prostředí Teplota Vlhkost Wiegand (TTL) 5 V SS (5-6.2) nebo 12 V SS 150mA max. každý kompatibilní TTL, vyšší než 3V, nižší než 5V, 5mA otevřený kolektor, 5 V SS max. 10mA od 9600 do 38400bps 1 kroucený pár, průměr 1 mm. kroucený pár průměr 0,5mm +stínění, 4000stop (1200m) max., (120 ohmů, 23pF) (Belden 9842 nebo rovnocenný) 1 kroucený pár, 30 ohmů max. podle potřeby a zatížení 6 vodičů, 1mm průměr+stínění, 500stop (150m)max. 140mm x 229mm x 25mm (5.5 šířka x 9 délka x 1 výška) 340g od -55 C do +85 C, uskladnění od 0 C do +49 C, při provozu od 0% do 85% RHNC

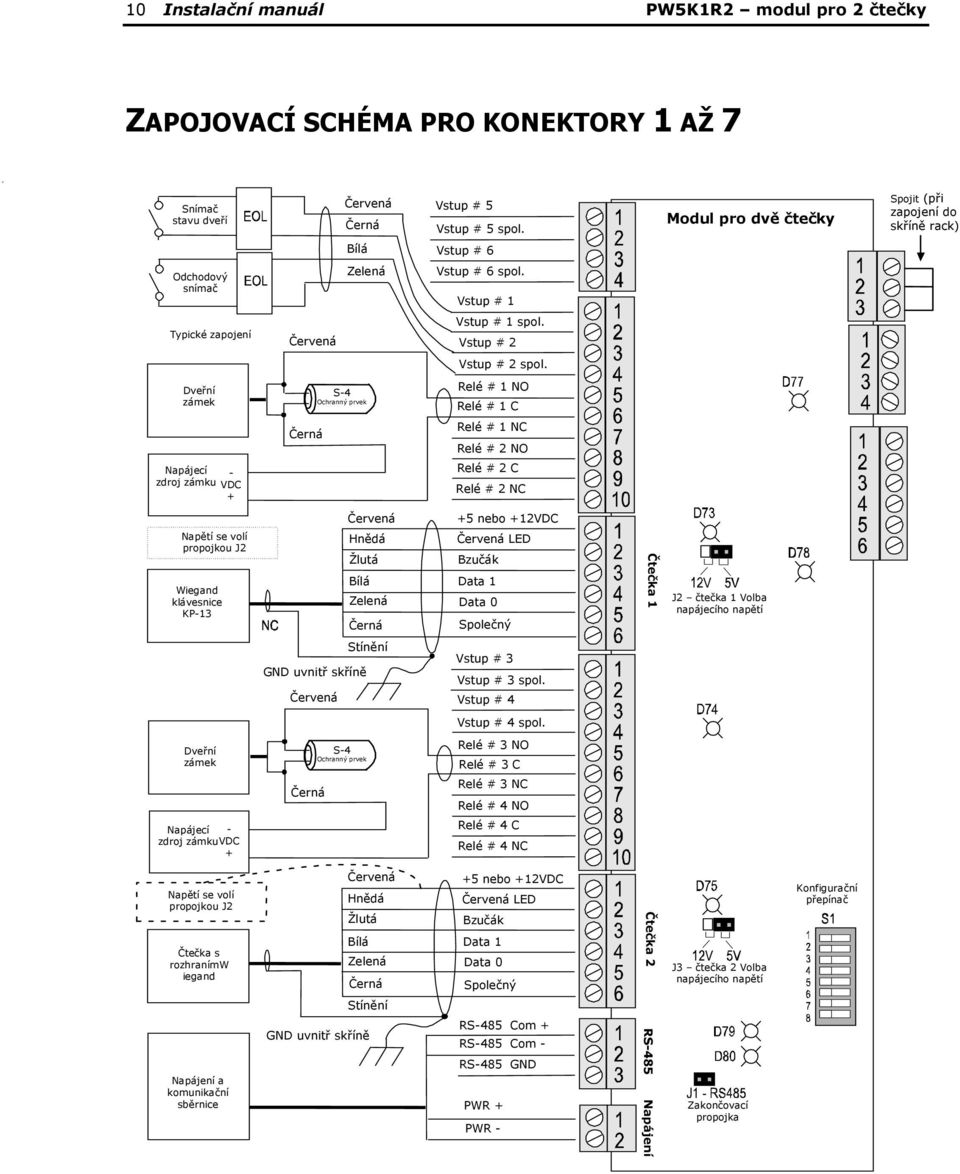

10 10 Instalační manuál PW5K1R2 modul pro 2 čtečky ZAPOJOVACÍ SCHÉMA PRO KONEKTORY 1 AŽ 7 Snímač stavu dveří Červená Černá Vstup # 5 Vstup # 5 spol. Modul pro dvě čtečky Spojit (při zapojení do skříně rack) Bílá Vstup # 6 Odchodový snímač Zelená Vstup # 6 spol. Vstup # 1 Typické zapojení Červená Vstup # 1 spol. Vstup # 2 Vstup # 2 spol. Dveřní zámek S-4 Ochranný prvek Relé # 1 NO Relé # 1 C Černá Relé # 1 NC Relé # 2 NO Napájecí zdroj zámku - VDC + Relé # 2 C Relé # 2 NC Napětí se volí propojkou J2 Wiegand klávesnice KP-13 Červená Hnědá Žlutá Bílá Zelená Černá +5 nebo +12VDC Červená LED Bzučák Data 1 Data 0 Společný Čtečka 1 J2 čtečka 1 Volba napájecího napětí Stínění GND uvnitř skříně Červená Vstup # 3 Vstup # 3 spol. Vstup # 4 Vstup # 4 spol. Dveřní zámek S-4 Ochranný prvek Relé # 3 NO Relé # 3 C Černá Relé # 3 NC Relé # 4 NO Napájecí - zdroj zámku VDC + Relé # 4 C Relé # 4 NC Napětí se volí propojkou J2 Čtečka s rozhranímw iegand Červená Hnědá Žlutá Bílá Zelená Černá Stínění GND uvnitř skříně RS-485 Com + RS-485 Com - RS-485 GND Napájení a komunikační sběrnice PWR + +5 nebo +12VDC Červená LED Bzučák Data 1 Data 0 Společný PWR - Čtečka 2 RS-485 Napájení J3 čtečka 2 Volba napájecího napětí Zakončovací propojka Konfigurační přepínač

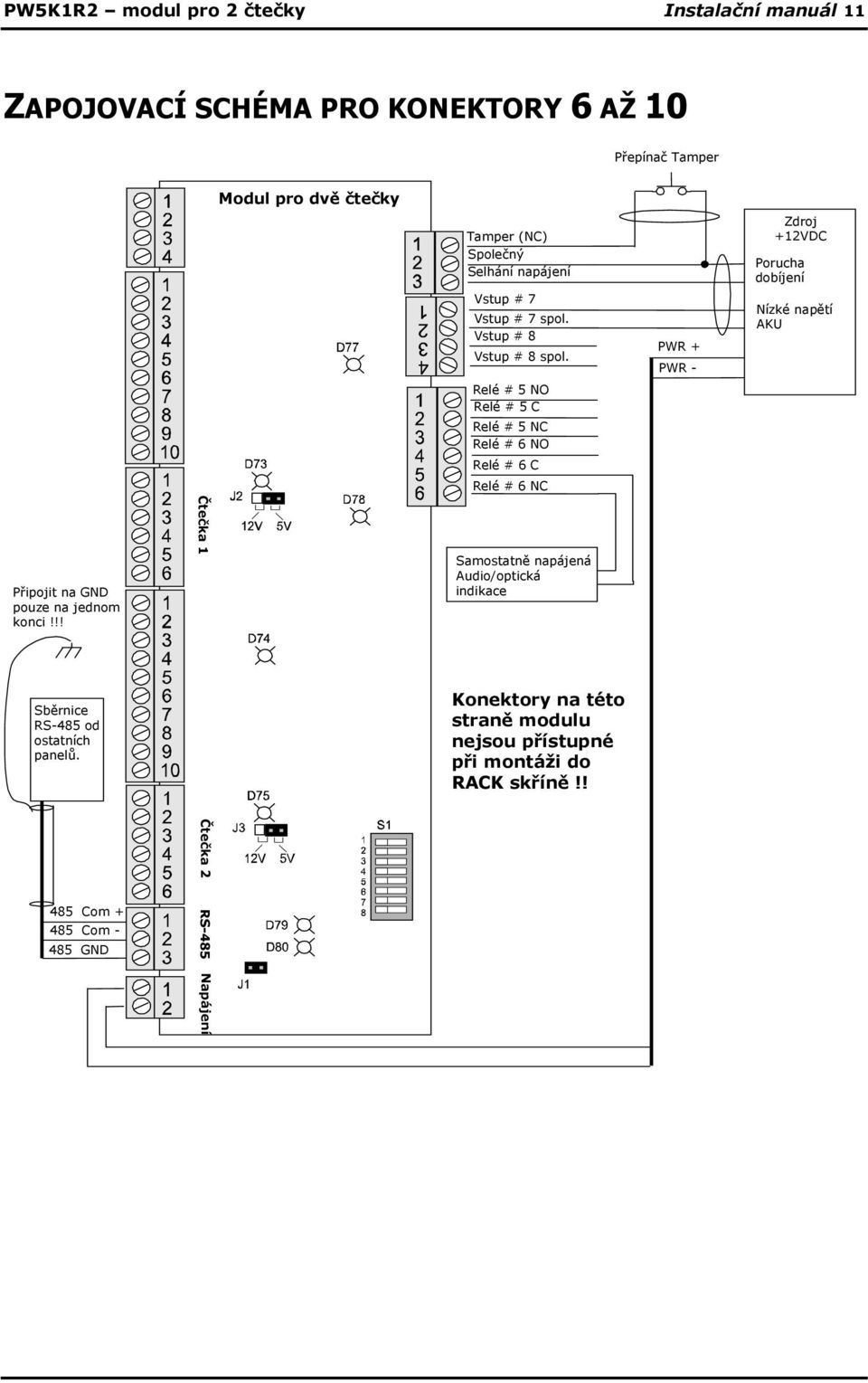

11 PW5K1R2 modul pro 2 čtečky Instalační manuál 11 ZAPOJOVACÍ SCHÉMA PRO KONEKTORY 6 AŽ 10 Přepínač Tamper Modul pro dvě čtečky Tamper (NC) Společný Selhání napájení Vstup # 7 Vstup # 7 spol. Vstup # 8 Vstup # 8 spol. Relé # 5 NO Relé # 5 C Relé # 5 NC Relé # 6 NO Relé # 6 C Relé # 6 NC PWR + PWR - Zdroj +12VDC Porucha dobíjení Nízké napětí AKU Připojit na GND pouze na jednom konci!!! Sběrnice RS-485 od ostatních panelů. 485 Com Com GND Čtečka 1 Čtečka 2 RS-485 Napájení Samostatně napájená Audio/optická indikace Konektory na této straně modulu nejsou přístupné při montáži do RACK skříně!!
