1 5 Modulové přístroje Všeobecné údaje Přehled sortimentu 152 Technické poznámky 160 Zobrazení 163 Spínače Odpínače 168 Spínače >N<, spínače 169 Tlačítka >N<, tlačítka 174 Spínací přístroje Impulzní spínače >N< 177 Instalační stykače >N<, instalační stykače 181 Spínací relé >N< 185 Softstartéry >N< 186 Signalizační přístroje Světelná návěstí >N< 187 Poplašné akustické hlásiče >N< 188 Relé pro signalizaci poruchy >N< 189 Časové spínače Časové spínače >N< pro osvětlení 190 Časové spínače >N< pro průmysl 193 Spínací hodiny Digitální spínací hodiny >N< 195 Mechanické spínací hodiny >N< 198 Měřicí přístroje Analogové měřicí přístroje 200 Digitální měřicí přístroje 200 Přepínač měření 201 Měřicí proudové transformátory 201 Elektroměry 202 Kontrolní přístroje Počítadla provozních hodin a impulzů >N< 204 Soumrakové spínače >N< 206 NapěŅová relé >N< 207 Hlídač N vodiče >N< 209 Hlídač ss napětí >N< 210 Odpínač síņového napětí >N< 210 Hlídač pojistek >N< 211 Indikátor/hlídač fází >N< 211 Indikátor/hlídač sledu fází >N< 212 Indikátor/regulátory teploty >N< 212 Hladinové relé >N< 214 Termistorové relé >N< pro ochranu motoru 214 Hlídač proudu >N< 215 Spínače pro přednostní vypínání >N< 215 Proudová relé >N< 216 Napájení Transformátory >N< 217 SíŅové zdroje ss napětí >N< 218 Zásuvky >N< 218 Technické informace Přehled 219 Spínání světelných zdrojů 301 Rozměrové nákresy Přehled

2 Časový spínač >N< 5TT A, pro osvětlení schodišņ Časový spínač >N< s předběžným upozorněním 5TT A, pro osvětlení schodišņ podle ČSN EN doba nastavení 1 10 minut přesnost nastavení asi ±30 s max. zátěž doutnavkami v tlačítkách: 30 ma s ochranným zařízením proti přetížení při trvalém sepnutí tlačítka odolnost proti svaření kontaktů do 800 A zatížitelnost žárovkami (AC-5b): W zatížitelnost zářivkami 58 W (AC-5a): nekompenzované 14 ks paralelní kompenzace 17 ks zapojení DUO 2 14 ks EVG Siemens 1zdrojové 18 ks 2zdrojové 2 9 ks pro 3- a 4-vodičové zapojení při 4-vodičovém zapojení ihned schopný znovuzapnutí podle ČSN EN , DIN , DIN VDE 0632 doba nastavení s zatížitelnost žárovkami: W Časový spínač >N< s předběžným upozorněním varuje sníženou intenzitou osvětlení na blížící se vypnutí časového schodišņového spínače. Umožňuje tak včas znovu zapnout osvětlení na schodištích, dvorech, zahradách, garážích, skladech a sklepech. Přístroj se spustí pomocí schodišņového spínače 5TT1 311 a podle nastaveného času sníží intenzitu osvětlení na redukovanou úroveň (šero). Nejpozději do 30 s celé osvětlení vypne. Speciálně pro spínání žárovek. Úspora elektrické energie časovým omezením doby osvětlení na schodištích nebo podle potřeby v podobných prostorech (schodišņový automat). Elektronický spínací člen s kontakty vyvinutými speciálně pro spínání žárovek TT Pro 4-vodičové zapojení s tlačítkovým ovládáním ve fázi nebo pro 3-vodičové zapojení s tlačítkovým ovládáním ve vodiči N, ihned schopný znovuzapnutí 1) TT Pro 3-vodičové zapojení s tlačítkovým ovládáním ve fázi, není schopný znovuzapnutí TT ) V Německu není v nových zařízeních 3-vodičové zapojení s tlačítkovým ovládáním ve vodiči N přípustné. 190 Siemens 2001/2002

3 Časový spínač >N< 5TT1 se zpožděným vypnutím pro ventilátor Časový spínač >N< 5TT A pro úsporu elektrické energie podle DIN VDE 0637 doba nastavení 1 12 minut zatížitelnost ventilátoru max. 200 VA Funkce Po zapnutí ovládacího spínače se sepne okruh osvětlení. S časovým zpožděním asi 1 min se sepne okruh ventilátoru. Vypne-li se spínač, osvětlení se vypne okamžitě. Ventilátor přitom ale běží dál a vypne až se zpožděním podle času nastaveného na časovém spínači. doba nastavení 3 60 minut max. zátěž doutnavkami v tlačítkách: 10 ma zatížitelnost žárovkami (AC-5b): W zatížitelnost zářivkami 58 W (AC-5a): zapojení DUO 20 ks Kontrolované vypnutí osvětlení na dvorech, zahradách, v garážích, skladech a sklepech. P e [V AC] [VA] [V AC] ks TT Spínač při 1. stisknutí tlačítka zapíná a při 2. stisknutí vypíná jako dálkově ovládaný spínač. Pokud se spínač podruhé nestiskne, vypne podle nastavené doby nejpozději do 60 min. pod omítku pro montáž do krabic o 70 mm TT TT Náhradní pojistka T 1,6 A, 250 V pro 5TT1 312 a 5TT TG Spínání zářivek viz. str. 301, 302. Technické údaje viz. str Příklady zapojení a časové průběhy viz. str. 249, 250. Siemens 2001/

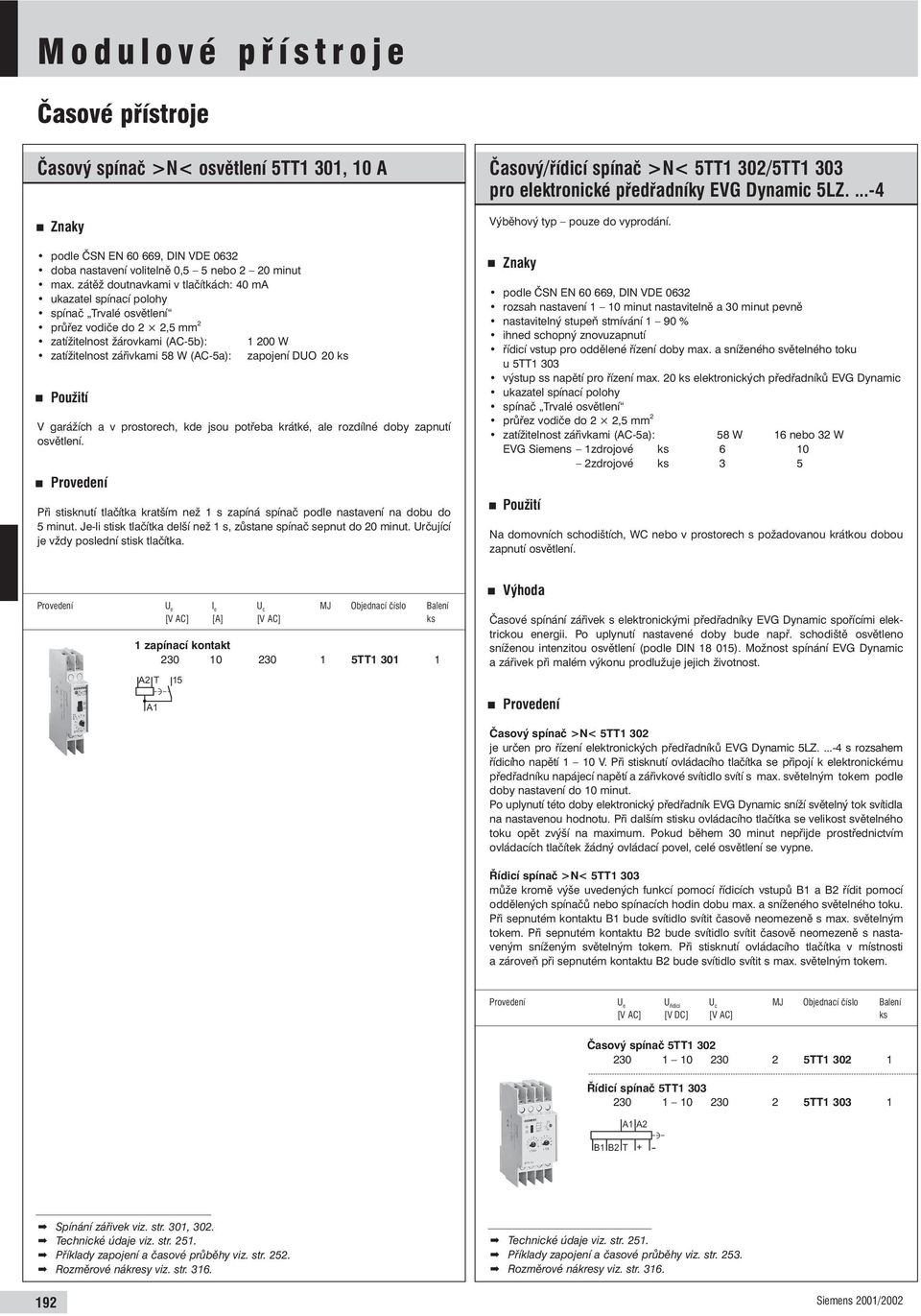

4 Časový spínač >N< osvětlení 5TT1 301, 10 A doba nastavení volitelně 0,5 5 nebo 2 20 minut max. zátěž doutnavkami v tlačítkách: 40 ma zatížitelnost žárovkami (AC-5b): W zatížitelnost zářivkami 58 W (AC-5a): zapojení DUO 20 ks V garážích a v prostorech, kde jsou potřeba krátké, ale rozdílné doby zapnutí osvětlení. Při stisknutí tlačítka kratším než 1 s zapíná spínač podle nastavení na dobu do 5 minut. Je-li stisk tlačítka delší než 1 s, zůstane spínač sepnut do 20 minut. Určující je vždy poslední stisk tlačítka. Časový/řídicí spínač >N< 5TT1 302/5TT1 303 pro elektronické předřadníky EVG Dynamic 5LZ Výběhový typ pouze do vyprodání. rozsah nastavení 1 10 minut nastavitelně a 30 minut pevně nastavitelný stupeň stmívání 1 90 % ihned schopný znovuzapnutí řídicí vstup pro oddělené řízení doby max. a sníženého světelného toku u 5TT1 303 výstup ss napětí pro řízení max. 20 ks elektronických předřadníků EVG Dynamic zatížitelnost zářivkami (AC-5a): 58 W 16 nebo 32 W EVG Siemens 1zdrojové ks zdrojové ks 3 5 Na domovních schodištích, WC nebo v prostorech s požadovanou krátkou dobou zapnutí osvětlení. 1 zapínací kontakt TT Výhoda Časové spínání zářivek s elektronickými předřadníky EVG Dynamic spořícími elektrickou energii. Po uplynutí nastavené doby bude např. schodiště osvětleno sníženou intenzitou osvětlení (podle DIN ). Možnost spínání EVG Dynamic a zářivek při malém výkonu prodlužuje jejich životnost. Časový spínač >N< 5TT1 302 je určen pro řízení elektronických předřadníků EVG Dynamic 5LZ s rozsahem řídicího napětí 1 10 V. Při stisknutí ovládacího tlačítka se připojí k elektronickému předřadníku napájecí napětí a zářivkové svítidlo svítí s max. světelným tokem podle doby nastavení do 10 minut. Po uplynutí této doby elektronický předřadník EVG Dynamic sníží světelný tok svítidla na nastavenou hodnotu. Při dalším stisku ovládacího tlačítka se velikost světelného toku opět zvýší na maximum. Pokud během 30 minut nepřijde prostřednictvím ovládacích tlačítek žádný ovládací povel, celé osvětlení se vypne. Řídicí spínač >N< 5TT1 303 může kromě výše uvedených funkcí pomocí řídicích vstupů B1 a B2 řídit pomocí oddělených spínačů nebo spínacích hodin dobu max. a sníženého světelného toku. Při sepnutém kontaktu B1 bude svítidlo svítit časově neomezeně s max. světelným tokem. Při sepnutém kontaktu B2 bude svítidlo svítit časově neomezeně s nastaveným sníženým světelným tokem. Při stisknutí ovládacího tlačítka v místnosti a zároveň při sepnutém kontaktu B2 bude svítidlo svítit s max. světelným tokem. U řídicí [V AC] [V DC] [V AC] ks Časový spínač 5TT TT Řídicí spínač 5TT TT Spínání zářivek viz. str. 301, 302. Technické údaje viz. str Příklady zapojení a časové průběhy viz. str Technické údaje viz. str Příklady zapojení a časové průběhy viz. str Siemens 2001/2002

5 Multifunkční časový spínač >N< 5TT3 180 Časový spínač >N< 5TT3 181, zpožděný rozběh podle ČSN EN , DIN VDE 0435 velký rozsah ovládacího napětí programovatelné pro zpožděný rozběh přechodný kontakt při zapnutí zpožděný impulz blikač začínající impulzem zpožděný návrat tvarování impulzu přechodný kontakt při vypnutí zpožděný rozběh a návrat 10 nastavitelných časových rozsahů od 0,05 s do 30 h vývod pro potenciometr dálkového ovládání (10 kω) možnost dálkového nastavení časového rozsahu průřez vodiče do 2,5 mm 2 Pro řízení časového průběhu. Výhoda Širokorozsahový program funkcí v provedení spořícím místo. podle ČSN EN , DIN VDE časové rozsahy pomocí propojek Z3, Z4, Z5: 0,25 s 2,5 s 1 s 10 s 8 s 80 s 64 s 640 s zpožděný rozběh průřez vodiče do 2,5 mm 2 Pro zpožděné spínání. [V AC] [A] [V] ks AC 1 5TT DC [V AC] [A] [V] ks AC 1 5TT DC Technické údaje viz. str Časové rozsahy a časové průběhy viz. str Siemens 2001/
