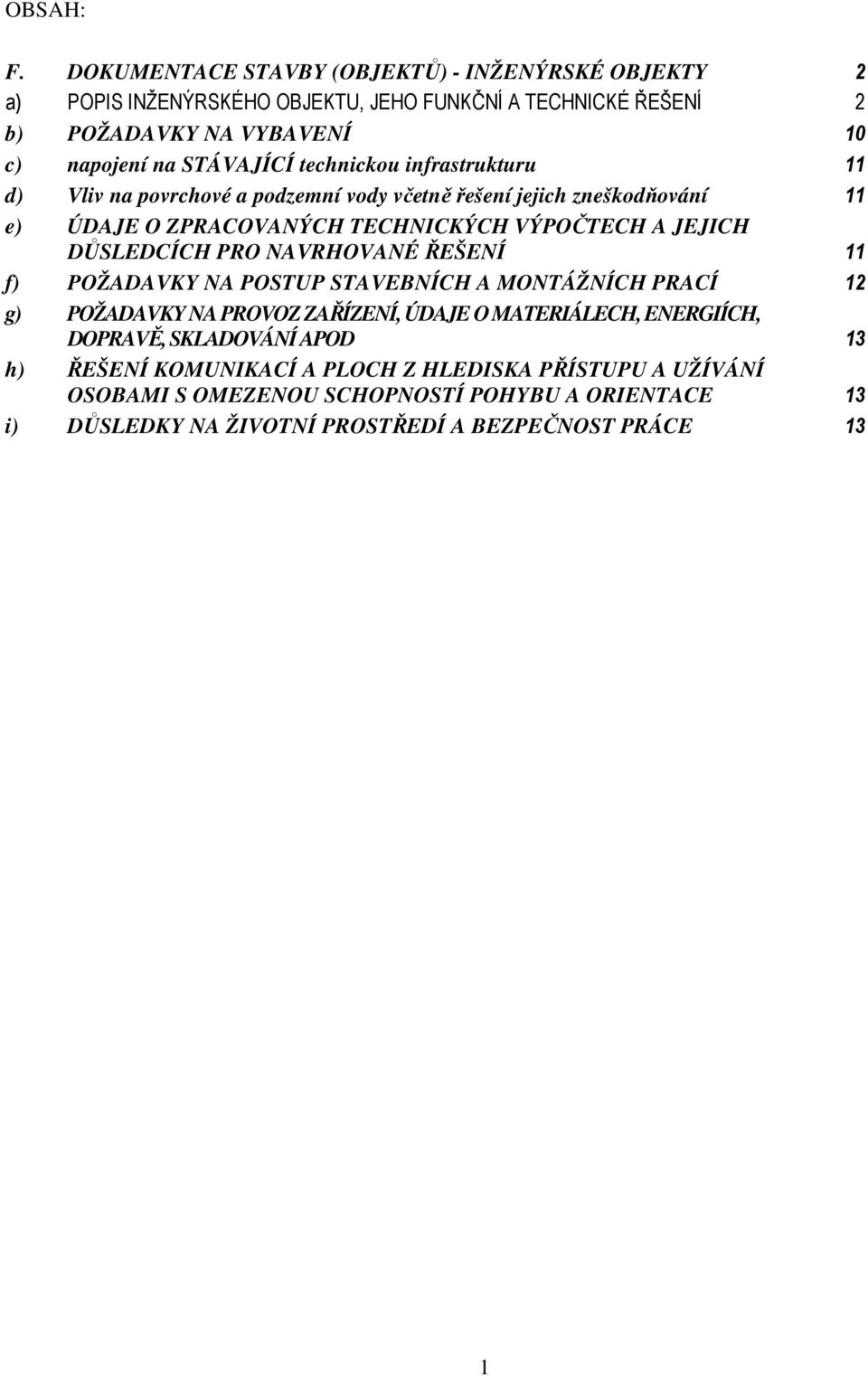

1 OBSAH: F. DOKUMENTACE STAVBY (OBJEKTŮ) - INŽENÝRSKÉ OBJEKTY 2 a) POPIS INŽENÝRSKÉHO OBJEKTU, JEHO FUNKČNÍ A TECHNICKÉ ŘEŠENÍ 2 b) POŽADAVKY NA VYBAVENÍ 10 c) napojení na STÁVAJÍCÍ technickou infrastrukturu 11 d) Vliv na povrchové a podzemní vody včetně řešení jejich zneškodňování 11 e) ÚDAJE O ZPRACOVANÝCH TECHNICKÝCH VÝPOČTECH A JEJICH DŮSLEDCÍCH PRO NAVRHOVANÉ ŘEŠENÍ 11 f) POŽADAVKY NA POSTUP STAVEBNÍCH A MONTÁŽNÍCH PRACÍ 12 g) POŽADAVKY NA PROVOZ ZAŘÍZENÍ, ÚDAJE O MATERIÁLECH, ENERGIÍCH, DOPRAVĚ, SKLADOVÁNÍ APOD 13 h) ŘEŠENÍ KOMUNIKACÍ A PLOCH Z HLEDISKA PŘÍSTUPU A UŽÍVÁNÍ OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE 13 i) DŮSLEDKY NA ŽIVOTNÍ PROSTŘEDÍ A BEZPEČNOST PRÁCE 13 1

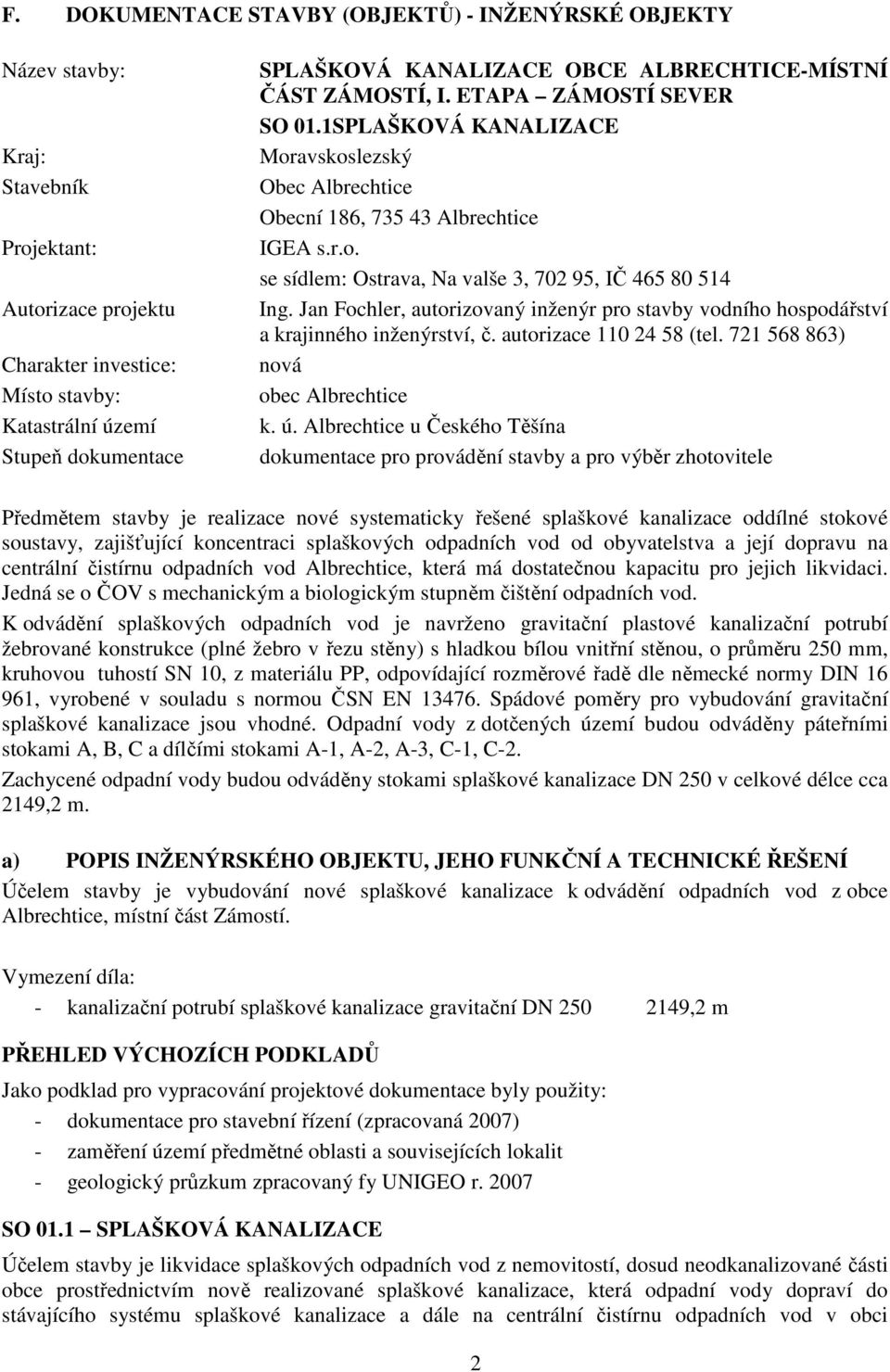

2 F. DOKUMENTACE STAVBY (OBJEKTŮ) - INŽENÝRSKÉ OBJEKTY Název stavby: Kraj: Stavebník Projektant: Autorizace projektu Charakter investice: Místo stavby: Katastrální území Stupeň dokumentace SPLAŠKOVÁ KANALIZACE OBCE ALBRECHTICE-MÍSTNÍ ČÁST ZÁMOSTÍ, I. ETAPA ZÁMOSTÍ SEVER SO 01.1SPLAŠKOVÁ KANALIZACE Moravskoslezský Obec Albrechtice Obecní 186, Albrechtice IGEA s.r.o. se sídlem: Ostrava, Na valše 3, , IČ Ing. Jan Fochler, autorizovaný inženýr pro stavby vodního hospodářství a krajinného inženýrství, č. autorizace (tel ) nová obec Albrechtice k. ú. Albrechtice u Českého Těšína dokumentace pro provádění stavby a pro výběr zhotovitele Předmětem stavby je realizace nové systematicky řešené splaškové kanalizace oddílné stokové soustavy, zajišťující koncentraci splaškových odpadních vod od obyvatelstva a její dopravu na centrální čistírnu odpadních vod Albrechtice, která má dostatečnou kapacitu pro jejich likvidaci. Jedná se o ČOV s mechanickým a biologickým stupněm čištění odpadních vod. K odvádění splaškových odpadních vod je navrženo gravitační plastové kanalizační potrubí žebrované konstrukce (plné žebro v řezu stěny) s hladkou bílou vnitřní stěnou, o průměru 250 mm, kruhovou tuhostí SN 10, z materiálu PP, odpovídající rozměrové řadě dle německé normy DIN , vyrobené v souladu s normou ČSN EN Spádové poměry pro vybudování gravitační splaškové kanalizace jsou vhodné. Odpadní vody z dotčených území budou odváděny páteřními stokami A, B, C a dílčími stokami A-1, A-2, A-3, C-1, C-2. Zachycené odpadní vody budou odváděny stokami splaškové kanalizace DN 250 v celkové délce cca 2149,2 m. a) POPIS INŽENÝRSKÉHO OBJEKTU, JEHO FUNKČNÍ A TECHNICKÉ ŘEŠENÍ Účelem stavby je vybudování nové splaškové kanalizace k odvádění odpadních vod z obce Albrechtice, místní část Zámostí. Vymezení díla: - kanalizační potrubí splaškové kanalizace gravitační DN ,2 m PŘEHLED VÝCHOZÍCH PODKLADŮ Jako podklad pro vypracování projektové dokumentace byly použity: - dokumentace pro stavební řízení (zpracovaná 2007) - zaměření území předmětné oblasti a souvisejících lokalit - geologický průzkum zpracovaný fy UNIGEO r SO 01.1 SPLAŠKOVÁ KANALIZACE Účelem stavby je likvidace splaškových odpadních vod z nemovitostí, dosud neodkanalizované části obce prostřednictvím nově realizované splaškové kanalizace, která odpadní vody dopraví do stávajícího systému splaškové kanalizace a dále na centrální čistírnu odpadních vod v obci 2

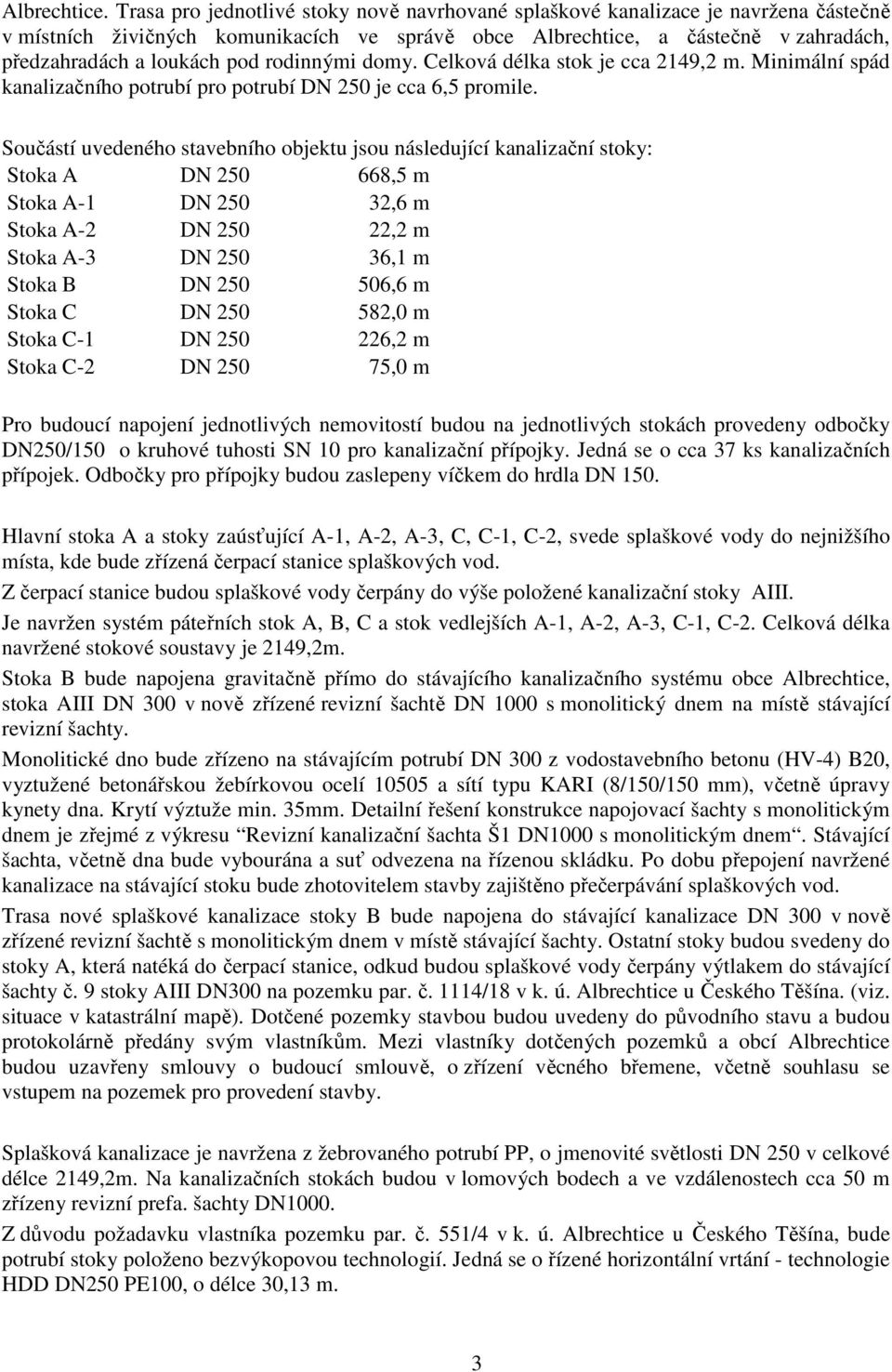

3 Albrechtice. Trasa pro jednotlivé stoky nově navrhované splaškové kanalizace je navržena částečně v místních živičných komunikacích ve správě obce Albrechtice, a částečně v zahradách, předzahradách a loukách pod rodinnými domy. Celková délka stok je cca 2149,2 m. Minimální spád kanalizačního potrubí pro potrubí DN 250 je cca 6,5 promile. Součástí uvedeného stavebního objektu jsou následující kanalizační stoky: Stoka A DN ,5 m Stoka A-1 DN ,6 m Stoka A-2 DN ,2 m Stoka A-3 DN ,1 m Stoka B DN ,6 m Stoka C DN ,0 m Stoka C-1 DN ,2 m Stoka C-2 DN ,0 m Pro budoucí napojení jednotlivých nemovitostí budou na jednotlivých stokách provedeny odbočky DN250/150 o kruhové tuhosti SN 10 pro kanalizační přípojky. Jedná se o cca 37 ks kanalizačních přípojek. Odbočky pro přípojky budou zaslepeny víčkem do hrdla DN 150. Hlavní stoka A a stoky zaúsťující A-1, A-2, A-3, C, C-1, C-2, svede splaškové vody do nejnižšího místa, kde bude zřízená čerpací stanice splaškových vod. Z čerpací stanice budou splaškové vody čerpány do výše položené kanalizační stoky AIII. Je navržen systém páteřních stok A, B, C a stok vedlejších A-1, A-2, A-3, C-1, C-2. Celková délka navržené stokové soustavy je 2149,2m. Stoka B bude napojena gravitačně přímo do stávajícího kanalizačního systému obce Albrechtice, stoka AIII DN 300 v nově zřízené revizní šachtě DN 1000 s monolitický dnem na místě stávající revizní šachty. Monolitické dno bude zřízeno na stávajícím potrubí DN 300 z vodostavebního betonu (HV-4) B20, vyztužené betonářskou žebírkovou ocelí a sítí typu KARI (8/150/150 mm), včetně úpravy kynety dna. Krytí výztuže min. 35mm. Detailní řešení konstrukce napojovací šachty s monolitickým dnem je zřejmé z výkresu Revizní kanalizační šachta Š1 DN1000 s monolitickým dnem. Stávající šachta, včetně dna bude vybourána a suť odvezena na řízenou skládku. Po dobu přepojení navržené kanalizace na stávající stoku bude zhotovitelem stavby zajištěno přečerpávání splaškových vod. Trasa nové splaškové kanalizace stoky B bude napojena do stávající kanalizace DN 300 v nově zřízené revizní šachtě s monolitickým dnem v místě stávající šachty. Ostatní stoky budou svedeny do stoky A, která natéká do čerpací stanice, odkud budou splaškové vody čerpány výtlakem do stávající šachty č. 9 stoky AIII DN300 na pozemku par. č. 1114/18 v k. ú. Albrechtice u Českého Těšína. (viz. situace v katastrální mapě). Dotčené pozemky stavbou budou uvedeny do původního stavu a budou protokolárně předány svým vlastníkům. Mezi vlastníky dotčených pozemků a obcí Albrechtice budou uzavřeny smlouvy o budoucí smlouvě, o zřízení věcného břemene, včetně souhlasu se vstupem na pozemek pro provedení stavby. Splašková kanalizace je navržena z žebrovaného potrubí PP, o jmenovité světlosti DN 250 v celkové délce 2149,2m. Na kanalizačních stokách budou v lomových bodech a ve vzdálenostech cca 50 m zřízeny revizní prefa. šachty DN1000. Z důvodu požadavku vlastníka pozemku par. č. 551/4 v k. ú. Albrechtice u Českého Těšína, bude potrubí stoky položeno bezvýkopovou technologií. Jedná se o řízené horizontální vrtání - technologie HDD DN250 PE100, o délce 30,13 m. 3

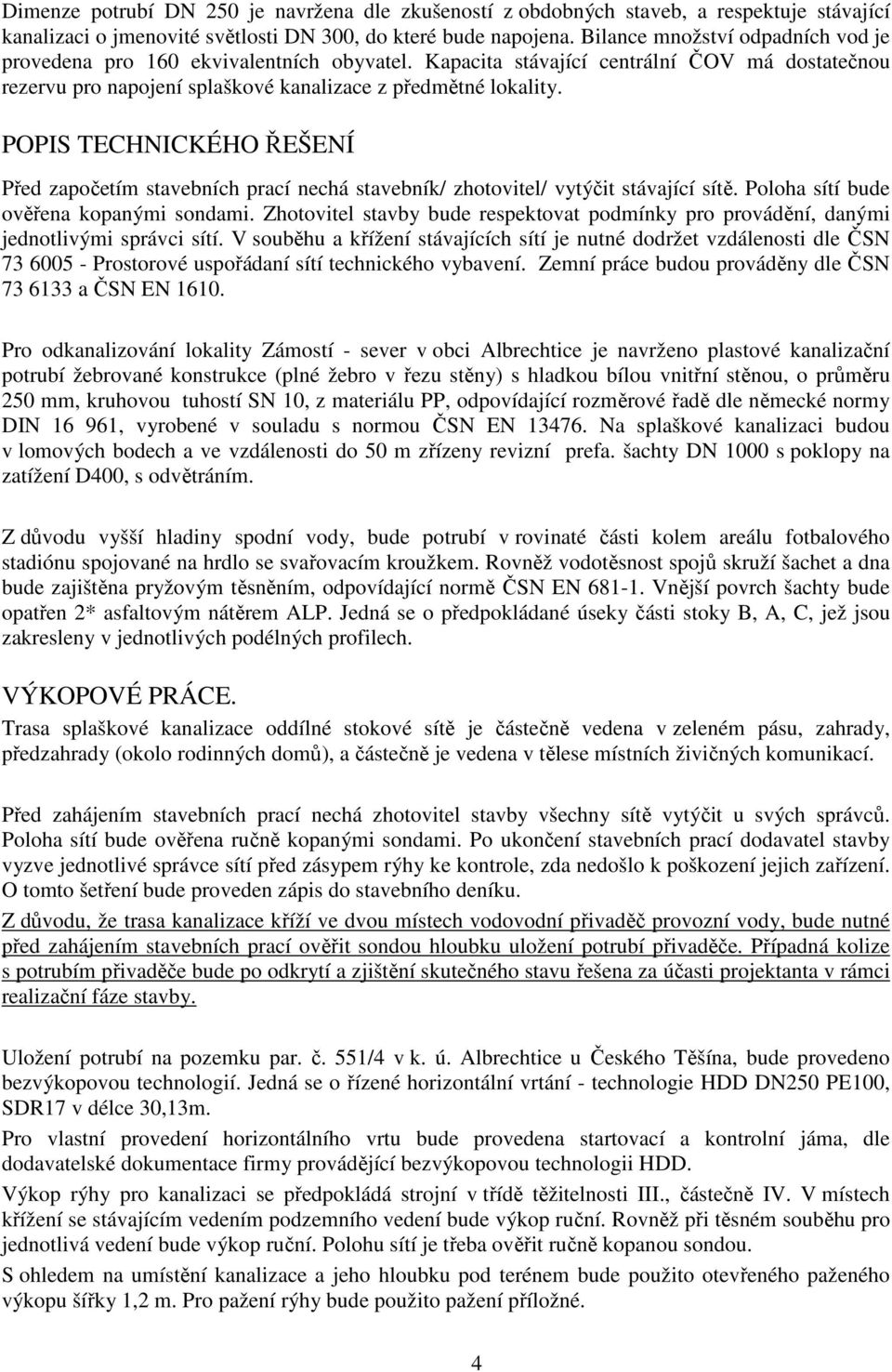

4 Dimenze potrubí DN 250 je navržena dle zkušeností z obdobných staveb, a respektuje stávající kanalizaci o jmenovité světlosti DN 300, do které bude napojena. Bilance množství odpadních vod je provedena pro 160 ekvivalentních obyvatel. Kapacita stávající centrální ČOV má dostatečnou rezervu pro napojení splaškové kanalizace z předmětné lokality. POPIS TECHNICKÉHO ŘEŠENÍ Před započetím stavebních prací nechá stavebník/ zhotovitel/ vytýčit stávající sítě. Poloha sítí bude ověřena kopanými sondami. Zhotovitel stavby bude respektovat podmínky pro provádění, danými jednotlivými správci sítí. V souběhu a křížení stávajících sítí je nutné dodržet vzdálenosti dle ČSN Prostorové uspořádaní sítí technického vybavení. Zemní práce budou prováděny dle ČSN a ČSN EN Pro odkanalizování lokality Zámostí - sever v obci Albrechtice je navrženo plastové kanalizační potrubí žebrované konstrukce (plné žebro v řezu stěny) s hladkou bílou vnitřní stěnou, o průměru 250 mm, kruhovou tuhostí SN 10, z materiálu PP, odpovídající rozměrové řadě dle německé normy DIN , vyrobené v souladu s normou ČSN EN Na splaškové kanalizaci budou v lomových bodech a ve vzdálenosti do 50 m zřízeny revizní prefa. šachty DN 1000 s poklopy na zatížení D400, s odvětráním. Z důvodu vyšší hladiny spodní vody, bude potrubí v rovinaté části kolem areálu fotbalového stadiónu spojované na hrdlo se svařovacím kroužkem. Rovněž vodotěsnost spojů skruží šachet a dna bude zajištěna pryžovým těsněním, odpovídající normě ČSN EN Vnější povrch šachty bude opatřen 2* asfaltovým nátěrem ALP. Jedná se o předpokládané úseky části stoky B, A, C, jež jsou zakresleny v jednotlivých podélných profilech. VÝKOPOVÉ PRÁCE. Trasa splaškové kanalizace oddílné stokové sítě je částečně vedena v zeleném pásu, zahrady, předzahrady (okolo rodinných domů), a částečně je vedena v tělese místních živičných komunikací. Před zahájením stavebních prací nechá zhotovitel stavby všechny sítě vytýčit u svých správců. Poloha sítí bude ověřena ručně kopanými sondami. Po ukončení stavebních prací dodavatel stavby vyzve jednotlivé správce sítí před zásypem rýhy ke kontrole, zda nedošlo k poškození jejich zařízení. O tomto šetření bude proveden zápis do stavebního deníku. Z důvodu, že trasa kanalizace kříží ve dvou místech vodovodní přivaděč provozní vody, bude nutné před zahájením stavebních prací ověřit sondou hloubku uložení potrubí přivaděče. Případná kolize s potrubím přivaděče bude po odkrytí a zjištění skutečného stavu řešena za účasti projektanta v rámci realizační fáze stavby. Uložení potrubí na pozemku par. č. 551/4 v k. ú. Albrechtice u Českého Těšína, bude provedeno bezvýkopovou technologií. Jedná se o řízené horizontální vrtání - technologie HDD DN250 PE100, SDR17 v délce 30,13m. Pro vlastní provedení horizontálního vrtu bude provedena startovací a kontrolní jáma, dle dodavatelské dokumentace firmy provádějící bezvýkopovou technologii HDD. Výkop rýhy pro kanalizaci se předpokládá strojní v třídě těžitelnosti III., částečně IV. V místech křížení se stávajícím vedením podzemního vedení bude výkop ruční. Rovněž při těsném souběhu pro jednotlivá vedení bude výkop ruční. Polohu sítí je třeba ověřit ručně kopanou sondou. S ohledem na umístění kanalizace a jeho hloubku pod terénem bude použito otevřeného paženého výkopu šířky 1,2 m. Pro pažení rýhy bude použito pažení příložné. 4

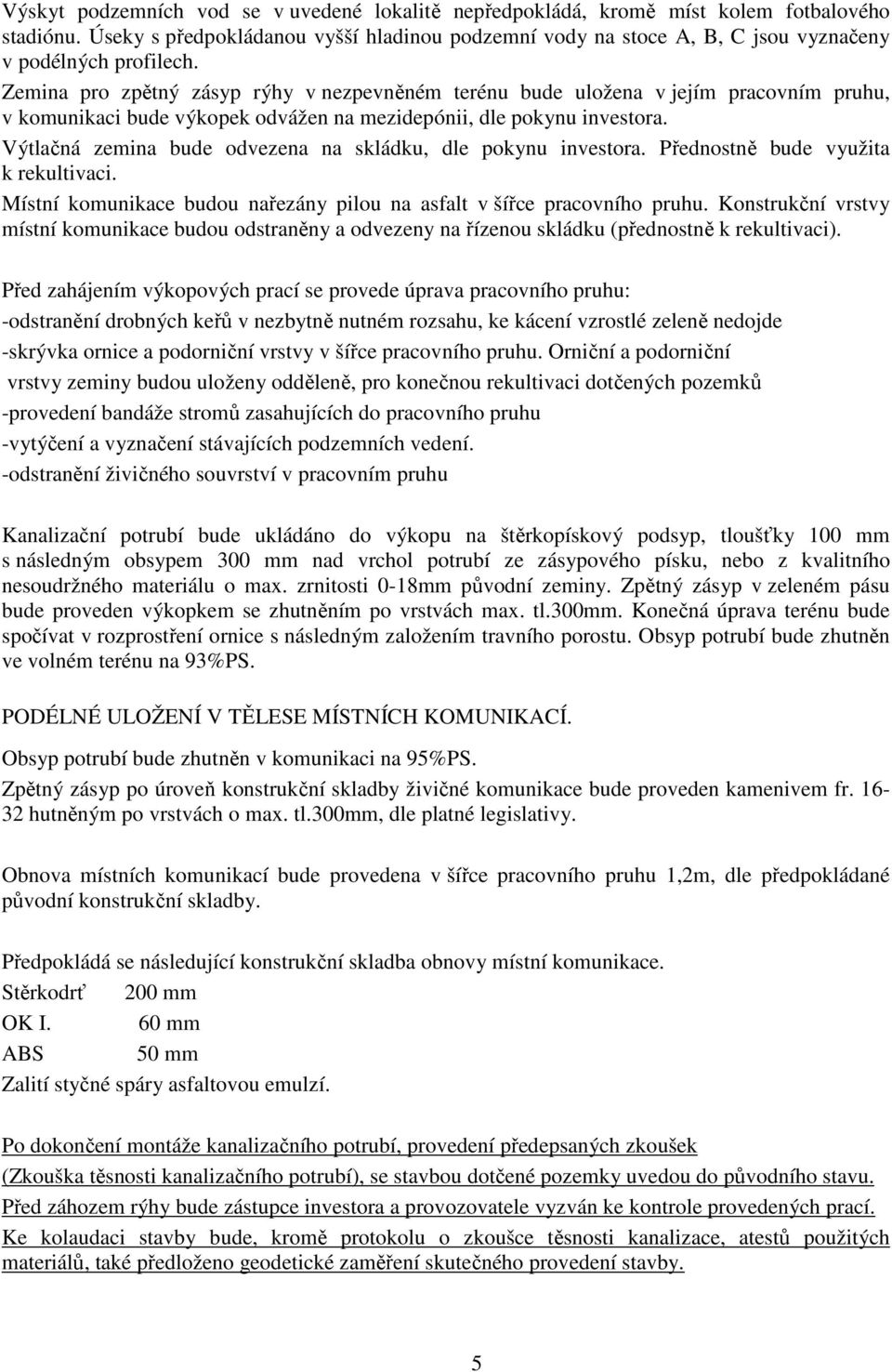

5 Výskyt podzemních vod se v uvedené lokalitě nepředpokládá, kromě míst kolem fotbalového stadiónu. Úseky s předpokládanou vyšší hladinou podzemní vody na stoce A, B, C jsou vyznačeny v podélných profilech. Zemina pro zpětný zásyp rýhy v nezpevněném terénu bude uložena v jejím pracovním pruhu, v komunikaci bude výkopek odvážen na mezidepónii, dle pokynu investora. Výtlačná zemina bude odvezena na skládku, dle pokynu investora. Přednostně bude využita k rekultivaci. Místní komunikace budou nařezány pilou na asfalt v šířce pracovního pruhu. Konstrukční vrstvy místní komunikace budou odstraněny a odvezeny na řízenou skládku (přednostně k rekultivaci). Před zahájením výkopových prací se provede úprava pracovního pruhu: -odstranění drobných keřů v nezbytně nutném rozsahu, ke kácení vzrostlé zeleně nedojde -skrývka ornice a podorniční vrstvy v šířce pracovního pruhu. Orniční a podorniční vrstvy zeminy budou uloženy odděleně, pro konečnou rekultivaci dotčených pozemků -provedení bandáže stromů zasahujících do pracovního pruhu -vytýčení a vyznačení stávajících podzemních vedení. -odstranění živičného souvrství v pracovním pruhu Kanalizační potrubí bude ukládáno do výkopu na štěrkopískový podsyp, tloušťky 100 mm s následným obsypem 300 mm nad vrchol potrubí ze zásypového písku, nebo z kvalitního nesoudržného materiálu o max. zrnitosti 0-18mm původní zeminy. Zpětný zásyp v zeleném pásu bude proveden výkopkem se zhutněním po vrstvách max. tl.300mm. Konečná úprava terénu bude spočívat v rozprostření ornice s následným založením travního porostu. Obsyp potrubí bude zhutněn ve volném terénu na 93%PS. PODÉLNÉ ULOŽENÍ V TĚLESE MÍSTNÍCH KOMUNIKACÍ. Obsyp potrubí bude zhutněn v komunikaci na 95%PS. Zpětný zásyp po úroveň konstrukční skladby živičné komunikace bude proveden kamenivem fr hutněným po vrstvách o max. tl.300mm, dle platné legislativy. Obnova místních komunikací bude provedena v šířce pracovního pruhu 1,2m, dle předpokládané původní konstrukční skladby. Předpokládá se následující konstrukční skladba obnovy místní komunikace. Stěrkodrť 200 mm OK I. 60 mm ABS 50 mm Zalití styčné spáry asfaltovou emulzí. Po dokončení montáže kanalizačního potrubí, provedení předepsaných zkoušek (Zkouška těsnosti kanalizačního potrubí), se stavbou dotčené pozemky uvedou do původního stavu. Před záhozem rýhy bude zástupce investora a provozovatele vyzván ke kontrole provedených prací. Ke kolaudaci stavby bude, kromě protokolu o zkoušce těsnosti kanalizace, atestů použitých materiálů, také předloženo geodetické zaměření skutečného provedení stavby. 5

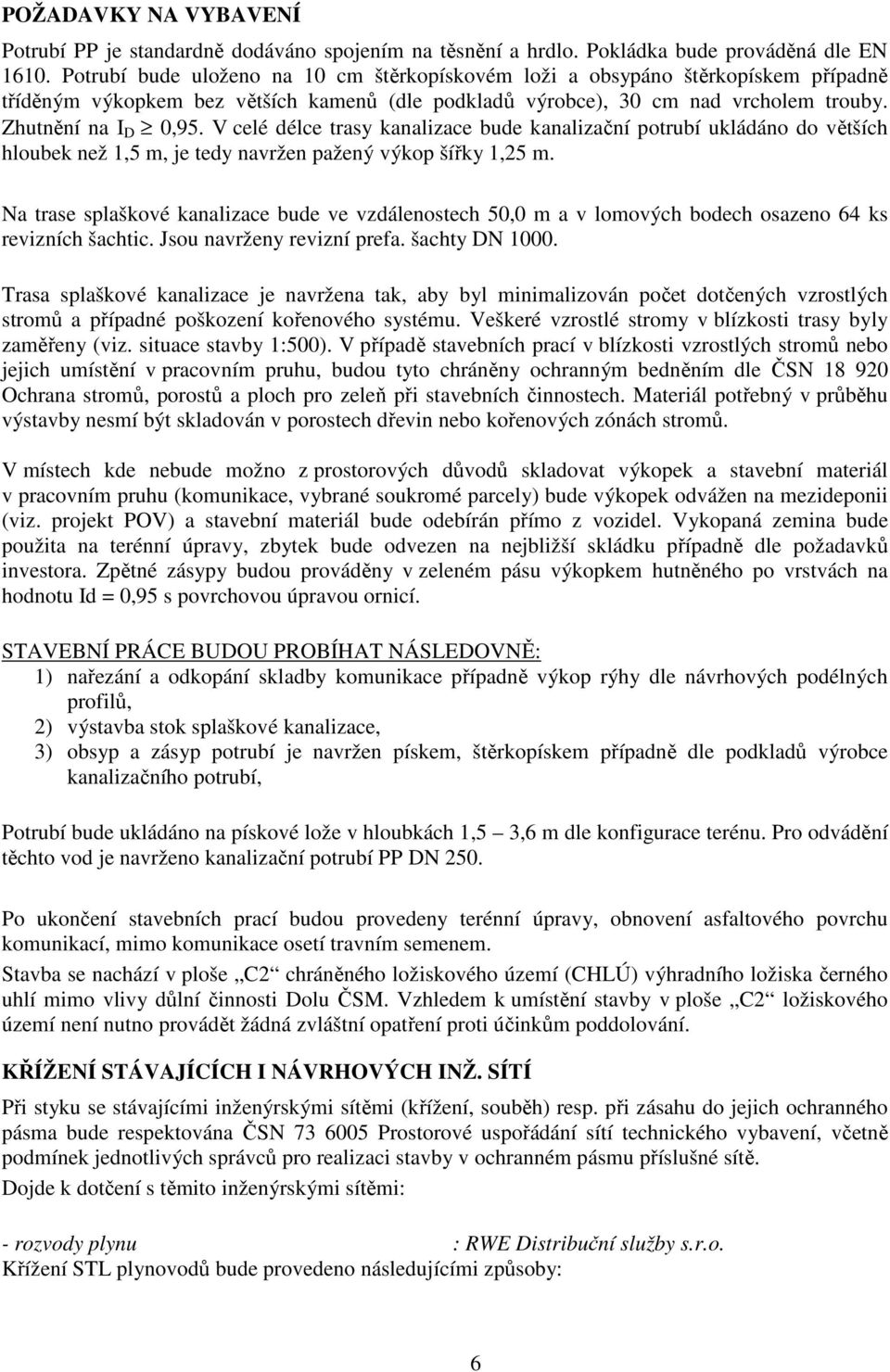

6 POŽADAVKY NA VYBAVENÍ Potrubí PP je standardně dodáváno spojením na těsnění a hrdlo. Pokládka bude prováděná dle EN Potrubí bude uloženo na 10 cm štěrkopískovém loži a obsypáno štěrkopískem případně tříděným výkopkem bez větších kamenů (dle podkladů výrobce), 30 cm nad vrcholem trouby. Zhutnění na I D 0,95. V celé délce trasy kanalizace bude kanalizační potrubí ukládáno do větších hloubek než 1,5 m, je tedy navržen pažený výkop šířky 1,25 m. Na trase splaškové kanalizace bude ve vzdálenostech 50,0 m a v lomových bodech osazeno 64 ks revizních šachtic. Jsou navrženy revizní prefa. šachty DN Trasa splaškové kanalizace je navržena tak, aby byl minimalizován počet dotčených vzrostlých stromů a případné poškození kořenového systému. Veškeré vzrostlé stromy v blízkosti trasy byly zaměřeny (viz. situace stavby 1:500). V případě stavebních prací v blízkosti vzrostlých stromů nebo jejich umístění v pracovním pruhu, budou tyto chráněny ochranným bedněním dle ČSN Ochrana stromů, porostů a ploch pro zeleň při stavebních činnostech. Materiál potřebný v průběhu výstavby nesmí být skladován v porostech dřevin nebo kořenových zónách stromů. V místech kde nebude možno z prostorových důvodů skladovat výkopek a stavební materiál v pracovním pruhu (komunikace, vybrané soukromé parcely) bude výkopek odvážen na mezideponii (viz. projekt POV) a stavební materiál bude odebírán přímo z vozidel. Vykopaná zemina bude použita na terénní úpravy, zbytek bude odvezen na nejbližší skládku případně dle požadavků investora. Zpětné zásypy budou prováděny v zeleném pásu výkopkem hutněného po vrstvách na hodnotu Id = 0,95 s povrchovou úpravou ornicí. STAVEBNÍ PRÁCE BUDOU PROBÍHAT NÁSLEDOVNĚ: 1) nařezání a odkopání skladby komunikace případně výkop rýhy dle návrhových podélných profilů, 2) výstavba stok splaškové kanalizace, 3) obsyp a zásyp potrubí je navržen pískem, štěrkopískem případně dle podkladů výrobce kanalizačního potrubí, Potrubí bude ukládáno na pískové lože v hloubkách 1,5 3,6 m dle konfigurace terénu. Pro odvádění těchto vod je navrženo kanalizační potrubí PP DN 250. Po ukončení stavebních prací budou provedeny terénní úpravy, obnovení asfaltového povrchu komunikací, mimo komunikace osetí travním semenem. Stavba se nachází v ploše C2 chráněného ložiskového území (CHLÚ) výhradního ložiska černého uhlí mimo vlivy důlní činnosti Dolu ČSM. Vzhledem k umístění stavby v ploše C2 ložiskového území není nutno provádět žádná zvláštní opatření proti účinkům poddolování. KŘÍŽENÍ STÁVAJÍCÍCH I NÁVRHOVÝCH INŽ. SÍTÍ Při styku se stávajícími inženýrskými sítěmi (křížení, souběh) resp. při zásahu do jejich ochranného pásma bude respektována ČSN Prostorové uspořádání sítí technického vybavení, včetně podmínek jednotlivých správců pro realizaci stavby v ochranném pásmu příslušné sítě. Dojde k dotčení s těmito inženýrskými sítěmi: - rozvody plynu : RWE Distribuční služby s.r.o. Křížení STL plynovodů bude provedeno následujícími způsoby: 6

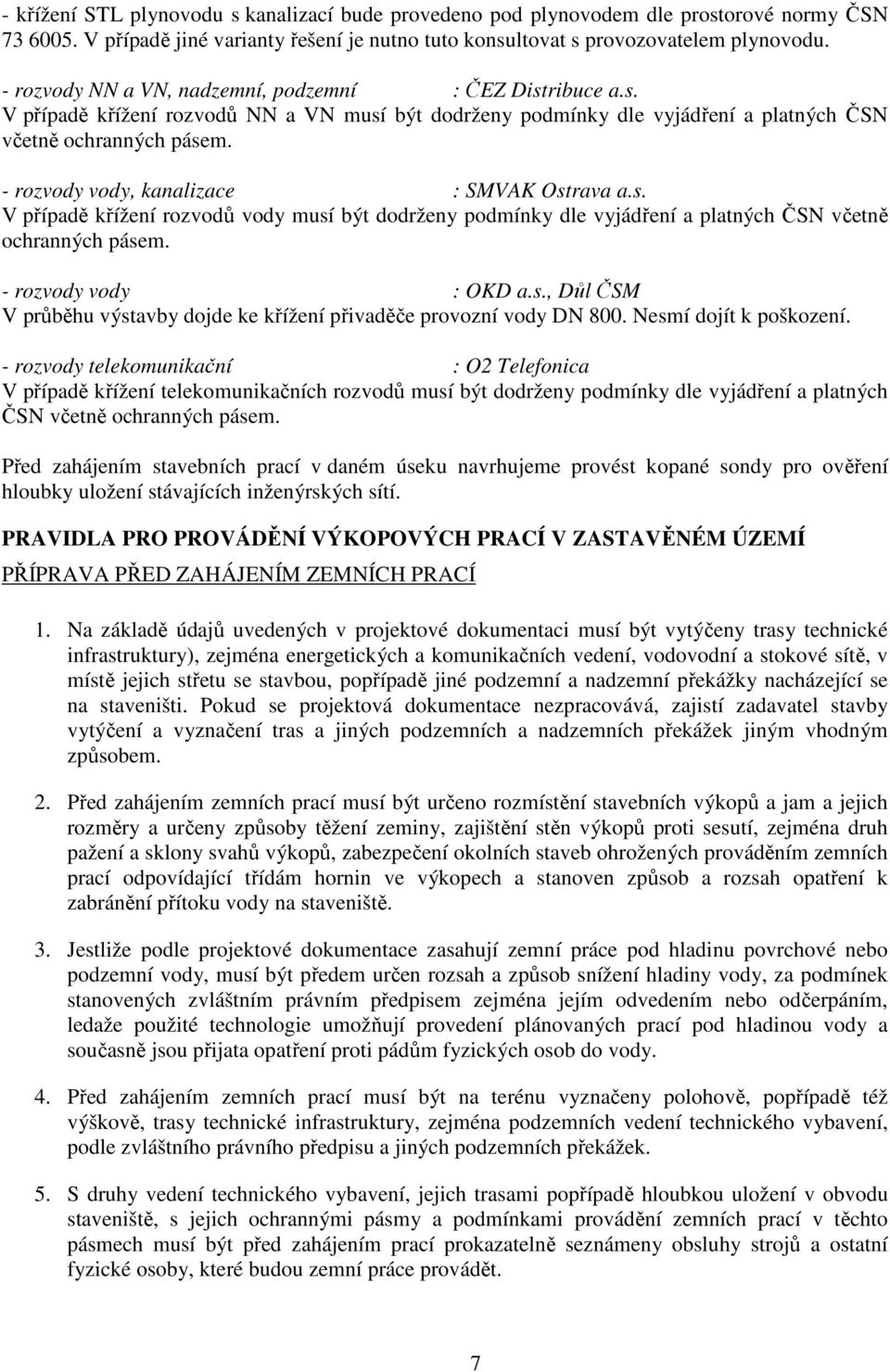

7 - křížení STL plynovodu s kanalizací bude provedeno pod plynovodem dle prostorové normy ČSN V případě jiné varianty řešení je nutno tuto konsultovat s provozovatelem plynovodu. - rozvody NN a VN, nadzemní, podzemní : ČEZ Distribuce a.s. V případě křížení rozvodů NN a VN musí být dodrženy podmínky dle vyjádření a platných ČSN včetně ochranných pásem. - rozvody vody, kanalizace : SMVAK Ostrava a.s. V případě křížení rozvodů vody musí být dodrženy podmínky dle vyjádření a platných ČSN včetně ochranných pásem. - rozvody vody : OKD a.s., Důl ČSM V průběhu výstavby dojde ke křížení přivaděče provozní vody DN 800. Nesmí dojít k poškození. - rozvody telekomunikační : O2 Telefonica V případě křížení telekomunikačních rozvodů musí být dodrženy podmínky dle vyjádření a platných ČSN včetně ochranných pásem. Před zahájením stavebních prací v daném úseku navrhujeme provést kopané sondy pro ověření hloubky uložení stávajících inženýrských sítí. PRAVIDLA PRO PROVÁDĚNÍ VÝKOPOVÝCH PRACÍ V ZASTAVĚNÉM ÚZEMÍ PŘÍPRAVA PŘED ZAHÁJENÍM ZEMNÍCH PRACÍ 1. Na základě údajů uvedených v projektové dokumentaci musí být vytýčeny trasy technické infrastruktury), zejména energetických a komunikačních vedení, vodovodní a stokové sítě, v místě jejich střetu se stavbou, popřípadě jiné podzemní a nadzemní překážky nacházející se na staveništi. Pokud se projektová dokumentace nezpracovává, zajistí zadavatel stavby vytýčení a vyznačení tras a jiných podzemních a nadzemních překážek jiným vhodným způsobem. 2. Před zahájením zemních prací musí být určeno rozmístění stavebních výkopů a jam a jejich rozměry a určeny způsoby těžení zeminy, zajištění stěn výkopů proti sesutí, zejména druh pažení a sklony svahů výkopů, zabezpečení okolních staveb ohrožených prováděním zemních prací odpovídající třídám hornin ve výkopech a stanoven způsob a rozsah opatření k zabránění přítoku vody na staveniště. 3. Jestliže podle projektové dokumentace zasahují zemní práce pod hladinu povrchové nebo podzemní vody, musí být předem určen rozsah a způsob snížení hladiny vody, za podmínek stanovených zvláštním právním předpisem zejména jejím odvedením nebo odčerpáním, ledaže použité technologie umožňují provedení plánovaných prací pod hladinou vody a současně jsou přijata opatření proti pádům fyzických osob do vody. 4. Před zahájením zemních prací musí být na terénu vyznačeny polohově, popřípadě též výškově, trasy technické infrastruktury, zejména podzemních vedení technického vybavení, podle zvláštního právního předpisu a jiných podzemních překážek. 5. S druhy vedení technického vybavení, jejich trasami popřípadě hloubkou uložení v obvodu staveniště, s jejich ochrannými pásmy a podmínkami provádění zemních prací v těchto pásmech musí být před zahájením prací prokazatelně seznámeny obsluhy strojů a ostatní fyzické osoby, které budou zemní práce provádět. 7

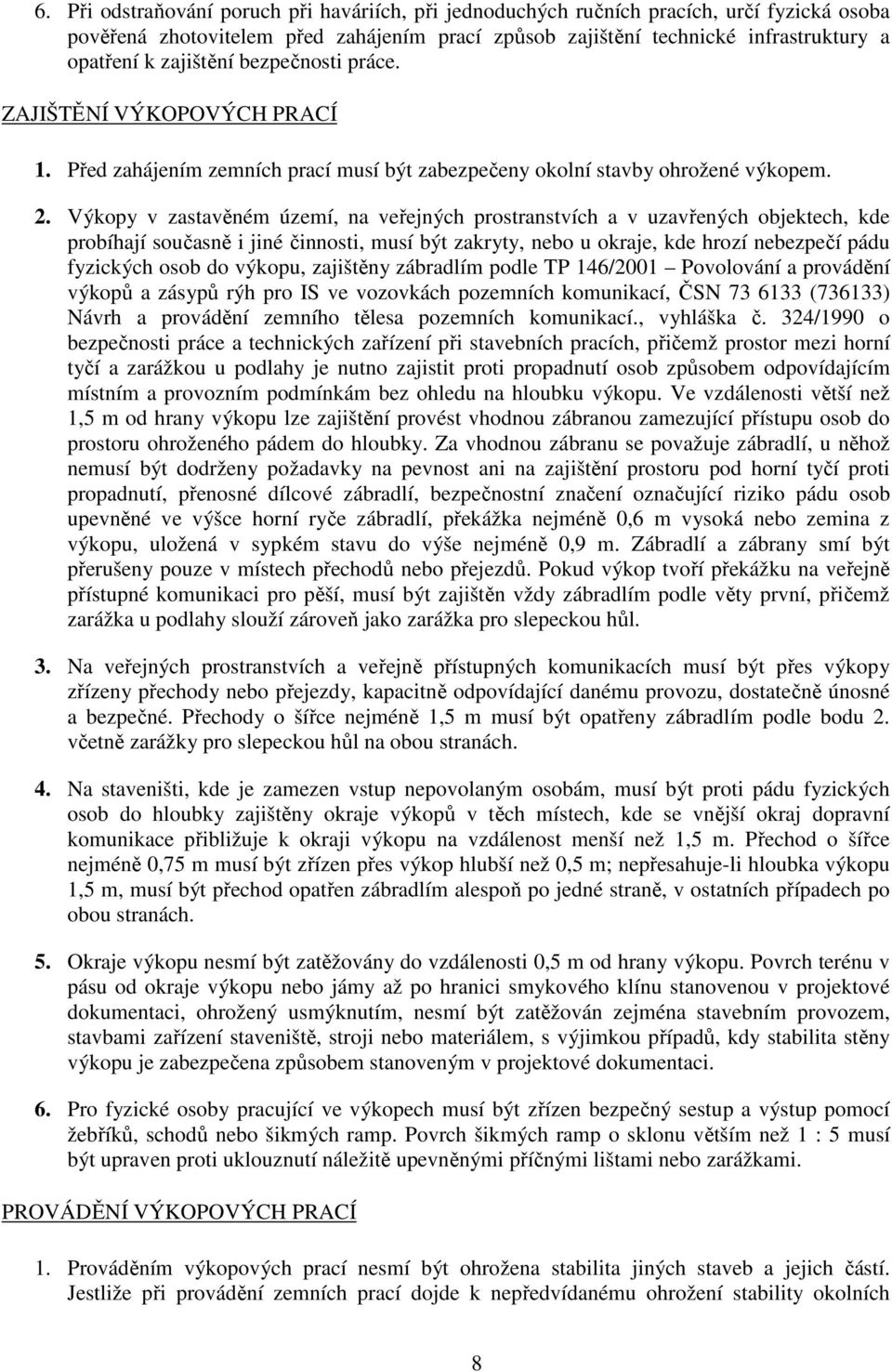

8 6. Při odstraňování poruch při haváriích, při jednoduchých ručních pracích, určí fyzická osoba pověřená zhotovitelem před zahájením prací způsob zajištění technické infrastruktury a opatření k zajištění bezpečnosti práce. ZAJIŠTĚNÍ VÝKOPOVÝCH PRACÍ 1. Před zahájením zemních prací musí být zabezpečeny okolní stavby ohrožené výkopem. 2. Výkopy v zastavěném území, na veřejných prostranstvích a v uzavřených objektech, kde probíhají současně i jiné činnosti, musí být zakryty, nebo u okraje, kde hrozí nebezpečí pádu fyzických osob do výkopu, zajištěny zábradlím podle TP 146/2001 Povolování a provádění výkopů a zásypů rýh pro IS ve vozovkách pozemních komunikací, ČSN (736133) Návrh a provádění zemního tělesa pozemních komunikací., vyhláška č. 324/1990 o bezpečnosti práce a technických zařízení při stavebních pracích, přičemž prostor mezi horní tyčí a zarážkou u podlahy je nutno zajistit proti propadnutí osob způsobem odpovídajícím místním a provozním podmínkám bez ohledu na hloubku výkopu. Ve vzdálenosti větší než 1,5 m od hrany výkopu lze zajištění provést vhodnou zábranou zamezující přístupu osob do prostoru ohroženého pádem do hloubky. Za vhodnou zábranu se považuje zábradlí, u něhož nemusí být dodrženy požadavky na pevnost ani na zajištění prostoru pod horní tyčí proti propadnutí, přenosné dílcové zábradlí, bezpečnostní značení označující riziko pádu osob upevněné ve výšce horní ryče zábradlí, překážka nejméně 0,6 m vysoká nebo zemina z výkopu, uložená v sypkém stavu do výše nejméně 0,9 m. Zábradlí a zábrany smí být přerušeny pouze v místech přechodů nebo přejezdů. Pokud výkop tvoří překážku na veřejně přístupné komunikaci pro pěší, musí být zajištěn vždy zábradlím podle věty první, přičemž zarážka u podlahy slouží zároveň jako zarážka pro slepeckou hůl. 3. Na veřejných prostranstvích a veřejně přístupných komunikacích musí být přes výkopy zřízeny přechody nebo přejezdy, kapacitně odpovídající danému provozu, dostatečně únosné a bezpečné. Přechody o šířce nejméně 1,5 m musí být opatřeny zábradlím podle bodu 2. včetně zarážky pro slepeckou hůl na obou stranách. 4. Na staveništi, kde je zamezen vstup nepovolaným osobám, musí být proti pádu fyzických osob do hloubky zajištěny okraje výkopů v těch místech, kde se vnější okraj dopravní komunikace přibližuje k okraji výkopu na vzdálenost menší než 1,5 m. Přechod o šířce nejméně 0,75 m musí být zřízen přes výkop hlubší než 0,5 m; nepřesahuje-li hloubka výkopu 1,5 m, musí být přechod opatřen zábradlím alespoň po jedné straně, v ostatních případech po obou stranách. 5. Okraje výkopu nesmí být zatěžovány do vzdálenosti 0,5 m od hrany výkopu. Povrch terénu v pásu od okraje výkopu nebo jámy až po hranici smykového klínu stanovenou v projektové dokumentaci, ohrožený usmýknutím, nesmí být zatěžován zejména stavebním provozem, stavbami zařízení staveniště, stroji nebo materiálem, s výjimkou případů, kdy stabilita stěny výkopu je zabezpečena způsobem stanoveným v projektové dokumentaci. 6. Pro fyzické osoby pracující ve výkopech musí být zřízen bezpečný sestup a výstup pomocí žebříků, schodů nebo šikmých ramp. Povrch šikmých ramp o sklonu větším než 1 : 5 musí být upraven proti uklouznutí náležitě upevněnými příčnými lištami nebo zarážkami. PROVÁDĚNÍ VÝKOPOVÝCH PRACÍ 1. Prováděním výkopových prací nesmí být ohrožena stabilita jiných staveb a jejich částí. Jestliže při provádění zemních prací dojde k nepředvídanému ohrožení stability okolních 8

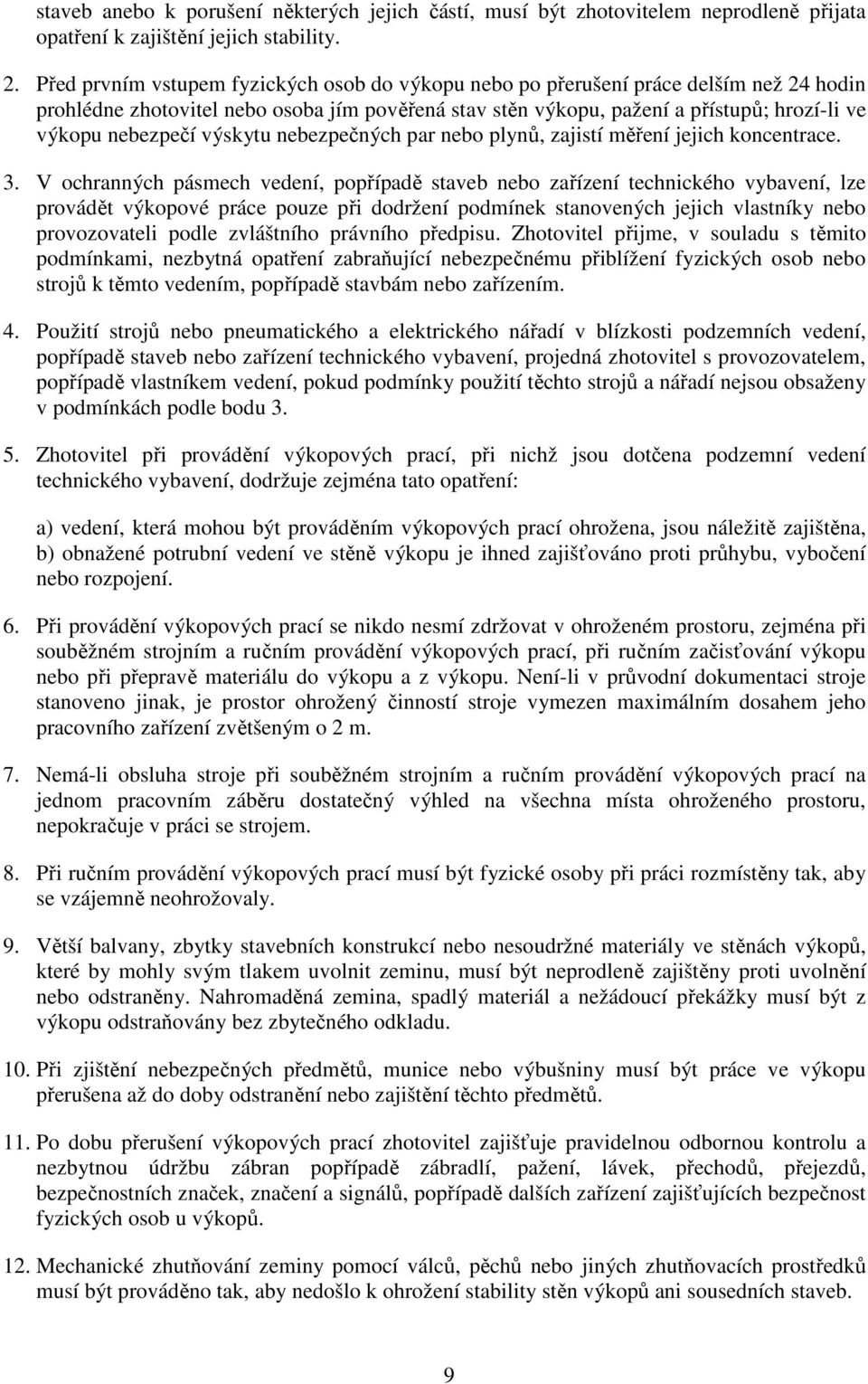

9 staveb anebo k porušení některých jejich částí, musí být zhotovitelem neprodleně přijata opatření k zajištění jejich stability. 2. Před prvním vstupem fyzických osob do výkopu nebo po přerušení práce delším než 24 hodin prohlédne zhotovitel nebo osoba jím pověřená stav stěn výkopu, pažení a přístupů; hrozí-li ve výkopu nebezpečí výskytu nebezpečných par nebo plynů, zajistí měření jejich koncentrace. 3. V ochranných pásmech vedení, popřípadě staveb nebo zařízení technického vybavení, lze provádět výkopové práce pouze při dodržení podmínek stanovených jejich vlastníky nebo provozovateli podle zvláštního právního předpisu. Zhotovitel přijme, v souladu s těmito podmínkami, nezbytná opatření zabraňující nebezpečnému přiblížení fyzických osob nebo strojů k těmto vedením, popřípadě stavbám nebo zařízením. 4. Použití strojů nebo pneumatického a elektrického nářadí v blízkosti podzemních vedení, popřípadě staveb nebo zařízení technického vybavení, projedná zhotovitel s provozovatelem, popřípadě vlastníkem vedení, pokud podmínky použití těchto strojů a nářadí nejsou obsaženy v podmínkách podle bodu Zhotovitel při provádění výkopových prací, při nichž jsou dotčena podzemní vedení technického vybavení, dodržuje zejména tato opatření: a) vedení, která mohou být prováděním výkopových prací ohrožena, jsou náležitě zajištěna, b) obnažené potrubní vedení ve stěně výkopu je ihned zajišťováno proti průhybu, vybočení nebo rozpojení. 6. Při provádění výkopových prací se nikdo nesmí zdržovat v ohroženém prostoru, zejména při souběžném strojním a ručním provádění výkopových prací, při ručním začisťování výkopu nebo při přepravě materiálu do výkopu a z výkopu. Není-li v průvodní dokumentaci stroje stanoveno jinak, je prostor ohrožený činností stroje vymezen maximálním dosahem jeho pracovního zařízení zvětšeným o 2 m. 7. Nemá-li obsluha stroje při souběžném strojním a ručním provádění výkopových prací na jednom pracovním záběru dostatečný výhled na všechna místa ohroženého prostoru, nepokračuje v práci se strojem. 8. Při ručním provádění výkopových prací musí být fyzické osoby při práci rozmístěny tak, aby se vzájemně neohrožovaly. 9. Větší balvany, zbytky stavebních konstrukcí nebo nesoudržné materiály ve stěnách výkopů, které by mohly svým tlakem uvolnit zeminu, musí být neprodleně zajištěny proti uvolnění nebo odstraněny. Nahromaděná zemina, spadlý materiál a nežádoucí překážky musí být z výkopu odstraňovány bez zbytečného odkladu. 10. Při zjištění nebezpečných předmětů, munice nebo výbušniny musí být práce ve výkopu přerušena až do doby odstranění nebo zajištění těchto předmětů. 11. Po dobu přerušení výkopových prací zhotovitel zajišťuje pravidelnou odbornou kontrolu a nezbytnou údržbu zábran popřípadě zábradlí, pažení, lávek, přechodů, přejezdů, bezpečnostních značek, značení a signálů, popřípadě dalších zařízení zajišťujících bezpečnost fyzických osob u výkopů. 12. Mechanické zhutňování zeminy pomocí válců, pěchů nebo jiných zhutňovacích prostředků musí být prováděno tak, aby nedošlo k ohrožení stability stěn výkopů ani sousedních staveb. 9

10 13. Na odlehlých pracovištích, kde není zajištěn dohled, nesmí být výkopové práce od hloubky 1,3 m prováděny osamoceně. ZAJIŠTĚNÍ STABILITY STĚN VÝKOPŮ 1. Stěny výkopu musí být zajištěny proti sesutí. 2. Svislé boční stěny ručně kopaných výkopů musí být zajištěny pažením při hloubce výkopu větší než 1,3 m v zastavěném území a 1,5 m v nezastavěném území. V zeminách nesoudržných, podmáčených nebo jinak náchylných k sesutí a v místech, kde je nutno počítat s opakovanými otřesy, musí být stěny těchto výkopů zabezpečeny podle stanoveného technologického postupu i při hloubkách menších, než je stanoveno ve větě první. 3. Pažení stěn výkopu musí být navrženo a provedeno tak, aby spolehlivě zachytilo tlak zeminy a zajišťovalo tak bezpečnost fyzických osob ve výkopech, zabránilo poklesu okolního terénu a sesouvání stěn výkopu, popřípadě vyloučilo nebezpečí ohrožení stability staveb v sousedství výkopu. 4. Do strojem vyhloubených nezapažených výkopů se nesmí vstupovat, pokud jejich stěny nejsou zajištěny proti sesutí ochranným rámem, bezpečnostní klecí, rozpěrnou konstrukcí nebo jinou technickou konstrukcí. Strojně hloubené příkopy a jámy se svislými nezajištěnými stěnami, do kterých nebudou v souladu s technologickým postupem vstupovat fyzické osoby, lze ponechat nezapažené po dobu stanovenou technologickým postupem. 5. Nejmenší světlá šířka výkopů se svislými stěnami, do kterých vstupují fyzické osoby, činí 0,8 m. Rozměry výkopů musí být voleny tak, aby umožňovaly bezpečné provedení všech návazných montážních prací spojených zejména s uložením potrubí, osazením tvarovek a armatur, napojením přípojek, provedením spojů nebo svařováním. 6. Při ručním odstraňování pažení stěn výkopu se musí postupovat zespodu za současného zasypávání odpaženého výkopu tak, aby byla zajištěna bezpečnost práce. 7. Hrozí-li při přepažování nebo odstraňování pažení nebezpečí sesutí stěn výkopu nebo poškození staveb v jeho blízkosti, musí být pažení ponecháno v potřebné výšce ve výkopu. NAVRŽENÉ PAŽENÍ VÝKOPOVÉ RÝHY Pro použití pažení výkopové rýhy je navržen STANDARDNÍ PAŽICÍ BOX VB 100, který je pevný, robustní a vysoce odolný (snese zemní tlak až 54,3 kn/m 2 ). Jedná se o nejpoužívanější pažící box pro hloubku až 6 m. Je vhodný v případech velkých bočních tlaků v blízkosti velkých staveb, domů, frekventovaných cest, při nevyloučení dopravy apod. Lze uložit do předem vykopané jámy nebo použít zátažný způsob pro osazení do výkopu. Základní box lze osadit 2 nástavbovými boxy. Základní vnitřní šířka boxu je mm, pomocí prodlužovacích mezitrubek lze rozšířit na max. šířku 4000 mm. Hmotnost boxu je od 1849 kg. b) POŽADAVKY NA VYBAVENÍ Jedná se podzemní vedení splaškové gravitační kanalizace, včetně kanalizačních přípojek. Na trase je ve vzdálenostech cca 50,0 m a lomových bodech osazeno 64 ks revizních šachtic. Žádné další požadavky na vybavení nejsou. 10

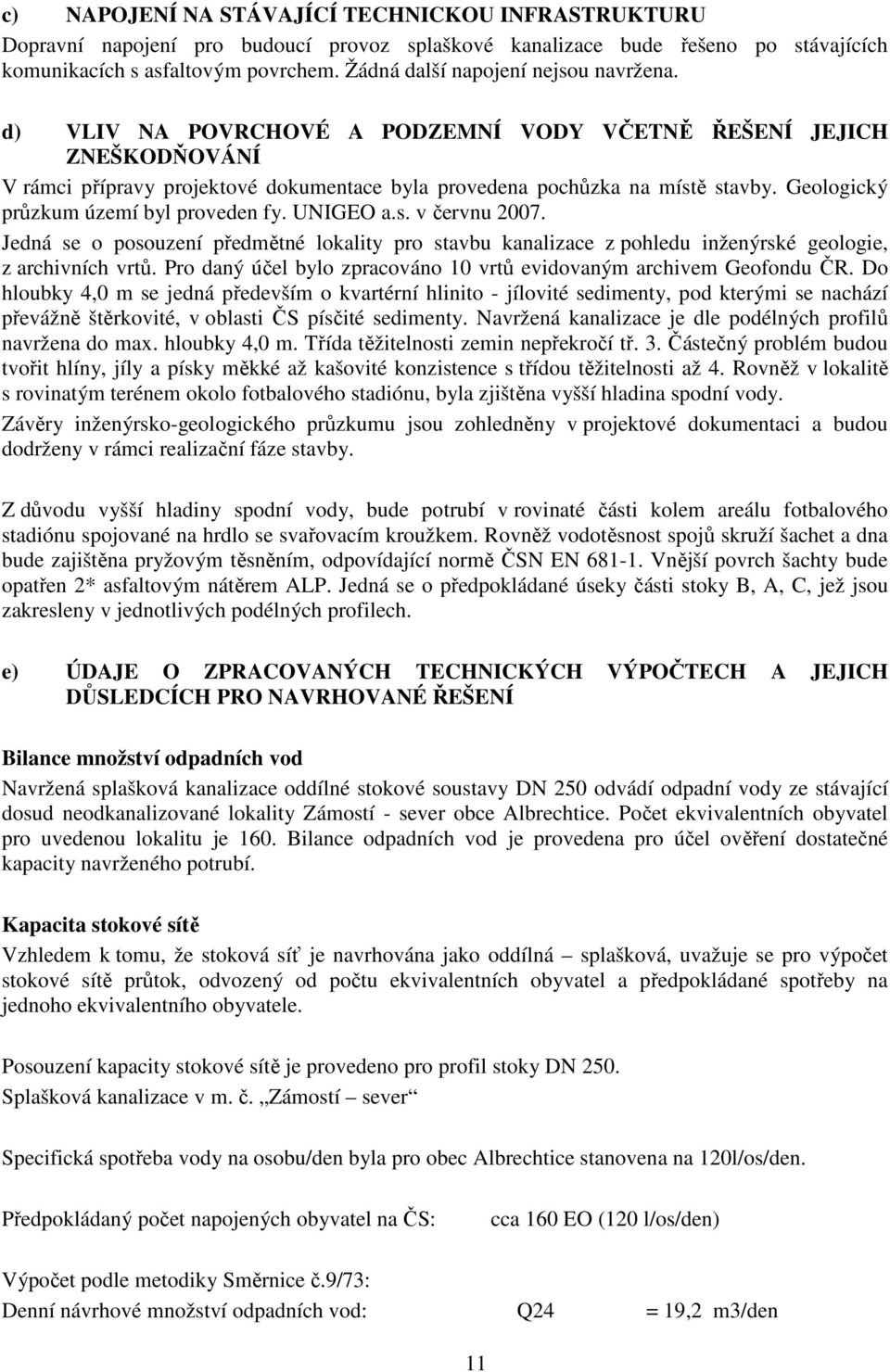

11 c) NAPOJENÍ NA STÁVAJÍCÍ TECHNICKOU INFRASTRUKTURU Dopravní napojení pro budoucí provoz splaškové kanalizace bude řešeno po stávajících komunikacích s asfaltovým povrchem. Žádná další napojení nejsou navržena. d) VLIV NA POVRCHOVÉ A PODZEMNÍ VODY VČETNĚ ŘEŠENÍ JEJICH ZNEŠKODŇOVÁNÍ V rámci přípravy projektové dokumentace byla provedena pochůzka na místě stavby. Geologický průzkum území byl proveden fy. UNIGEO a.s. v červnu Jedná se o posouzení předmětné lokality pro stavbu kanalizace z pohledu inženýrské geologie, z archivních vrtů. Pro daný účel bylo zpracováno 10 vrtů evidovaným archivem Geofondu ČR. Do hloubky 4,0 m se jedná především o kvartérní hlinito - jílovité sedimenty, pod kterými se nachází převážně štěrkovité, v oblasti ČS písčité sedimenty. Navržená kanalizace je dle podélných profilů navržena do max. hloubky 4,0 m. Třída těžitelnosti zemin nepřekročí tř. 3. Částečný problém budou tvořit hlíny, jíly a písky měkké až kašovité konzistence s třídou těžitelnosti až 4. Rovněž v lokalitě s rovinatým terénem okolo fotbalového stadiónu, byla zjištěna vyšší hladina spodní vody. Závěry inženýrsko-geologického průzkumu jsou zohledněny v projektové dokumentaci a budou dodrženy v rámci realizační fáze stavby. Z důvodu vyšší hladiny spodní vody, bude potrubí v rovinaté části kolem areálu fotbalového stadiónu spojované na hrdlo se svařovacím kroužkem. Rovněž vodotěsnost spojů skruží šachet a dna bude zajištěna pryžovým těsněním, odpovídající normě ČSN EN Vnější povrch šachty bude opatřen 2* asfaltovým nátěrem ALP. Jedná se o předpokládané úseky části stoky B, A, C, jež jsou zakresleny v jednotlivých podélných profilech. e) ÚDAJE O ZPRACOVANÝCH TECHNICKÝCH VÝPOČTECH A JEJICH DŮSLEDCÍCH PRO NAVRHOVANÉ ŘEŠENÍ Bilance množství odpadních vod Navržená splašková kanalizace oddílné stokové soustavy DN 250 odvádí odpadní vody ze stávající dosud neodkanalizované lokality Zámostí - sever obce Albrechtice. Počet ekvivalentních obyvatel pro uvedenou lokalitu je 160. Bilance odpadních vod je provedena pro účel ověření dostatečné kapacity navrženého potrubí. Kapacita stokové sítě Vzhledem k tomu, že stoková síť je navrhována jako oddílná splašková, uvažuje se pro výpočet stokové sítě průtok, odvozený od počtu ekvivalentních obyvatel a předpokládané spotřeby na jednoho ekvivalentního obyvatele. Posouzení kapacity stokové sítě je provedeno pro profil stoky DN 250. Splašková kanalizace v m. č. Zámostí sever Specifická spotřeba vody na osobu/den byla pro obec Albrechtice stanovena na 120l/os/den. Předpokládaný počet napojených obyvatel na ČS: cca 160 EO (120 l/os/den) Výpočet podle metodiky Směrnice č.9/73: Denní návrhové množství odpadních vod: Q24 = 19,2 m3/den 11

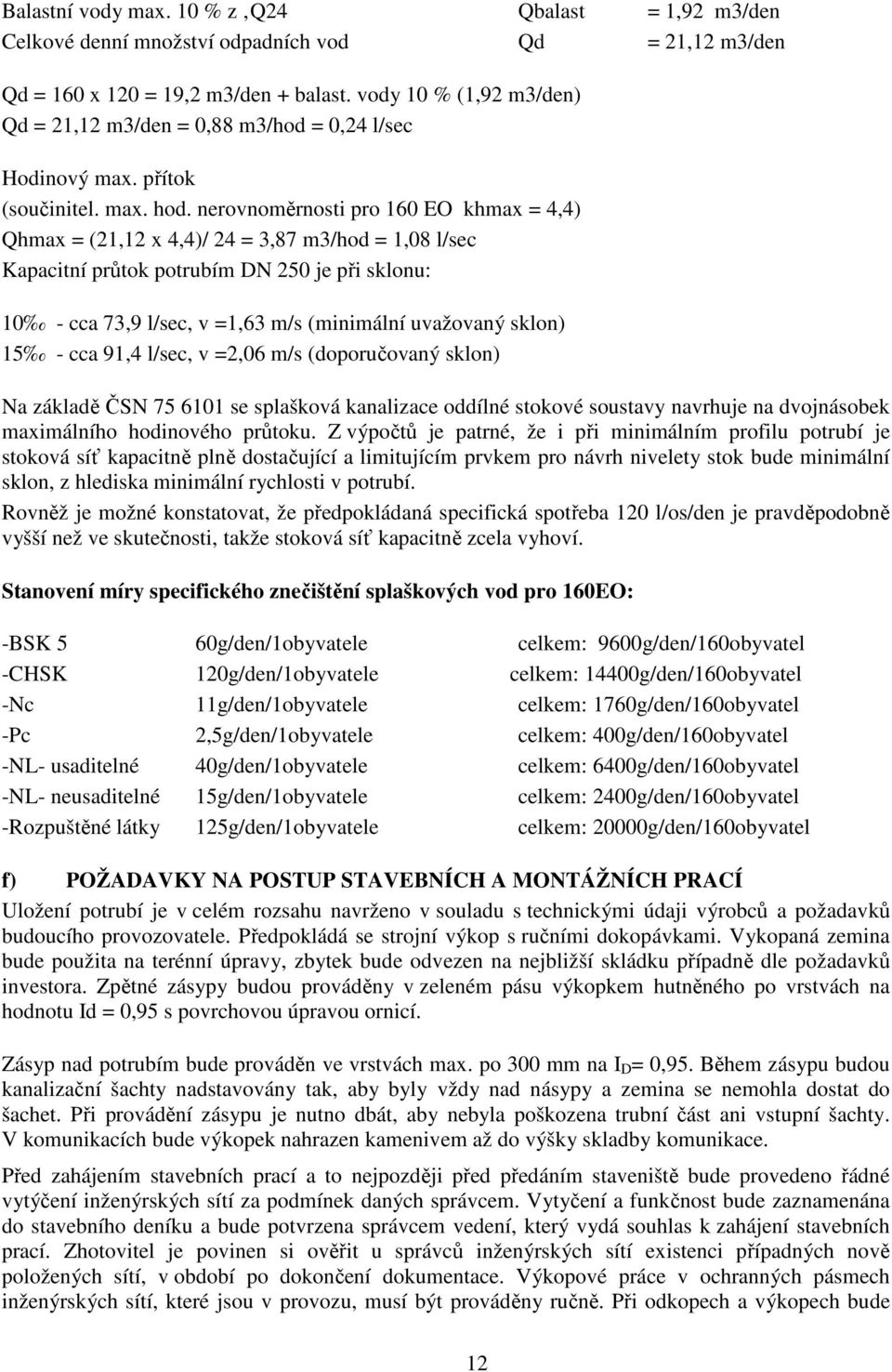

12 Balastní vody max. 10 % z Q24 Qbalast = 1,92 m3/den Celkové denní množství odpadních vod Qd = 21,12 m3/den Qd = 160 x 120 = 19,2 m3/den + balast. vody 10 % (1,92 m3/den) Qd = 21,12 m3/den = 0,88 m3/hod = 0,24 l/sec Hodinový max. přítok (součinitel. max. hod. nerovnoměrnosti pro 160 EO khmax = 4,4) Qhmax = (21,12 x 4,4)/ 24 = 3,87 m3/hod = 1,08 l/sec Kapacitní průtok potrubím DN 250 je při sklonu: 10 - cca 73,9 l/sec, v =1,63 m/s (minimální uvažovaný sklon) 15 - cca 91,4 l/sec, v =2,06 m/s (doporučovaný sklon) Na základě ČSN se splašková kanalizace oddílné stokové soustavy navrhuje na dvojnásobek maximálního hodinového průtoku. Z výpočtů je patrné, že i při minimálním profilu potrubí je stoková síť kapacitně plně dostačující a limitujícím prvkem pro návrh nivelety stok bude minimální sklon, z hlediska minimální rychlosti v potrubí. Rovněž je možné konstatovat, že předpokládaná specifická spotřeba 120 l/os/den je pravděpodobně vyšší než ve skutečnosti, takže stoková síť kapacitně zcela vyhoví. Stanovení míry specifického znečištění splaškových vod pro 160EO: -BSK 5 60g/den/1obyvatele celkem: 9600g/den/160obyvatel -CHSK 120g/den/1obyvatele celkem: 14400g/den/160obyvatel -Nc 11g/den/1obyvatele celkem: 1760g/den/160obyvatel -Pc 2,5g/den/1obyvatele celkem: 400g/den/160obyvatel -NL- usaditelné 40g/den/1obyvatele celkem: 6400g/den/160obyvatel -NL- neusaditelné 15g/den/1obyvatele celkem: 2400g/den/160obyvatel -Rozpuštěné látky 125g/den/1obyvatele celkem: 20000g/den/160obyvatel f) POŽADAVKY NA POSTUP STAVEBNÍCH A MONTÁŽNÍCH PRACÍ Uložení potrubí je v celém rozsahu navrženo v souladu s technickými údaji výrobců a požadavků budoucího provozovatele. Předpokládá se strojní výkop s ručními dokopávkami. Vykopaná zemina bude použita na terénní úpravy, zbytek bude odvezen na nejbližší skládku případně dle požadavků investora. Zpětné zásypy budou prováděny v zeleném pásu výkopkem hutněného po vrstvách na hodnotu Id = 0,95 s povrchovou úpravou ornicí. Zásyp nad potrubím bude prováděn ve vrstvách max. po 300 mm na I D = 0,95. Během zásypu budou kanalizační šachty nadstavovány tak, aby byly vždy nad násypy a zemina se nemohla dostat do šachet. Při provádění zásypu je nutno dbát, aby nebyla poškozena trubní část ani vstupní šachty. V komunikacích bude výkopek nahrazen kamenivem až do výšky skladby komunikace. Před zahájením stavebních prací a to nejpozději před předáním staveniště bude provedeno řádné vytýčení inženýrských sítí za podmínek daných správcem. Vytyčení a funkčnost bude zaznamenána do stavebního deníku a bude potvrzena správcem vedení, který vydá souhlas k zahájení stavebních prací. Zhotovitel je povinen si ověřit u správců inženýrských sítí existenci případných nově položených sítí, v období po dokončení dokumentace. Výkopové práce v ochranných pásmech inženýrských sítí, které jsou v provozu, musí být prováděny ručně. Při odkopech a výkopech bude 12

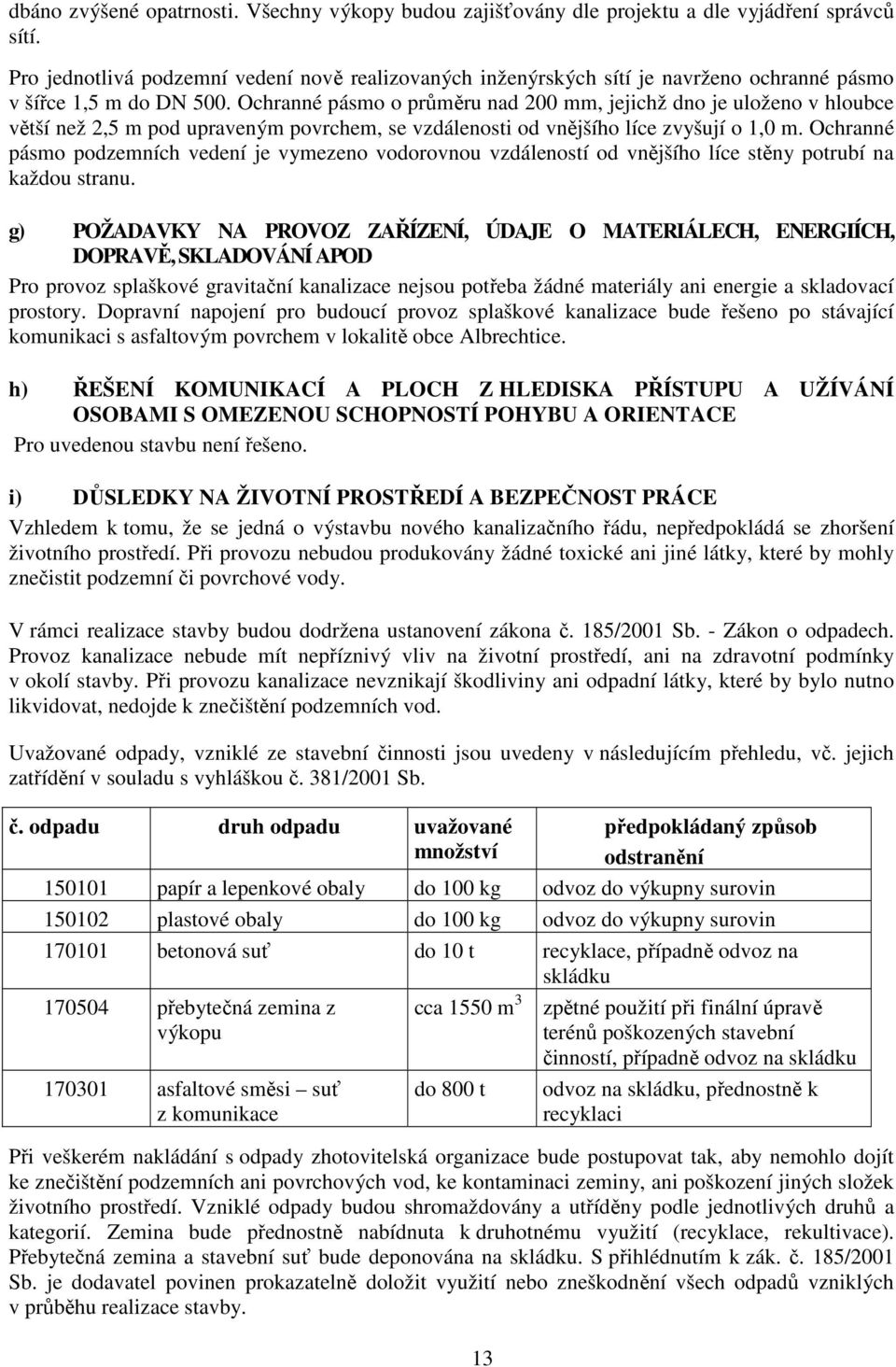

13 dbáno zvýšené opatrnosti. Všechny výkopy budou zajišťovány dle projektu a dle vyjádření správců sítí. Pro jednotlivá podzemní vedení nově realizovaných inženýrských sítí je navrženo ochranné pásmo v šířce 1,5 m do DN 500. Ochranné pásmo o průměru nad 200 mm, jejichž dno je uloženo v hloubce větší než 2,5 m pod upraveným povrchem, se vzdálenosti od vnějšího líce zvyšují o 1,0 m. Ochranné pásmo podzemních vedení je vymezeno vodorovnou vzdáleností od vnějšího líce stěny potrubí na každou stranu. g) POŽADAVKY NA PROVOZ ZAŘÍZENÍ, ÚDAJE O MATERIÁLECH, ENERGIÍCH, DOPRAVĚ, SKLADOVÁNÍ APOD Pro provoz splaškové gravitační kanalizace nejsou potřeba žádné materiály ani energie a skladovací prostory. Dopravní napojení pro budoucí provoz splaškové kanalizace bude řešeno po stávající komunikaci s asfaltovým povrchem v lokalitě obce Albrechtice. h) ŘEŠENÍ KOMUNIKACÍ A PLOCH Z HLEDISKA PŘÍSTUPU A UŽÍVÁNÍ OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE Pro uvedenou stavbu není řešeno. i) DŮSLEDKY NA ŽIVOTNÍ PROSTŘEDÍ A BEZPEČNOST PRÁCE Vzhledem k tomu, že se jedná o výstavbu nového kanalizačního řádu, nepředpokládá se zhoršení životního prostředí. Při provozu nebudou produkovány žádné toxické ani jiné látky, které by mohly znečistit podzemní či povrchové vody. V rámci realizace stavby budou dodržena ustanovení zákona č. 185/2001 Sb. - Zákon o odpadech. Provoz kanalizace nebude mít nepříznivý vliv na životní prostředí, ani na zdravotní podmínky v okolí stavby. Při provozu kanalizace nevznikají škodliviny ani odpadní látky, které by bylo nutno likvidovat, nedojde k znečištění podzemních vod. Uvažované odpady, vzniklé ze stavební činnosti jsou uvedeny v následujícím přehledu, vč. jejich zatřídění v souladu s vyhláškou č. 381/2001 Sb. č. odpadu druh odpadu uvažované množství 13 předpokládaný způsob odstranění papír a lepenkové obaly do 100 kg odvoz do výkupny surovin plastové obaly do 100 kg odvoz do výkupny surovin betonová suť do 10 t recyklace, případně odvoz na skládku cca 1550 m přebytečná zemina z výkopu asfaltové směsi suť z komunikace do 800 t zpětné použití při finální úpravě terénů poškozených stavební činností, případně odvoz na skládku odvoz na skládku, přednostně k recyklaci Při veškerém nakládání s odpady zhotovitelská organizace bude postupovat tak, aby nemohlo dojít ke znečištění podzemních ani povrchových vod, ke kontaminaci zeminy, ani poškození jiných složek životního prostředí. Vzniklé odpady budou shromaždovány a utříděny podle jednotlivých druhů a kategorií. Zemina bude přednostně nabídnuta k druhotnému využití (recyklace, rekultivace). Přebytečná zemina a stavební suť bude deponována na skládku. S přihlédnutím k zák. č. 185/2001 Sb. je dodavatel povinen prokazatelně doložit využití nebo zneškodnění všech odpadů vzniklých v průběhu realizace stavby.
