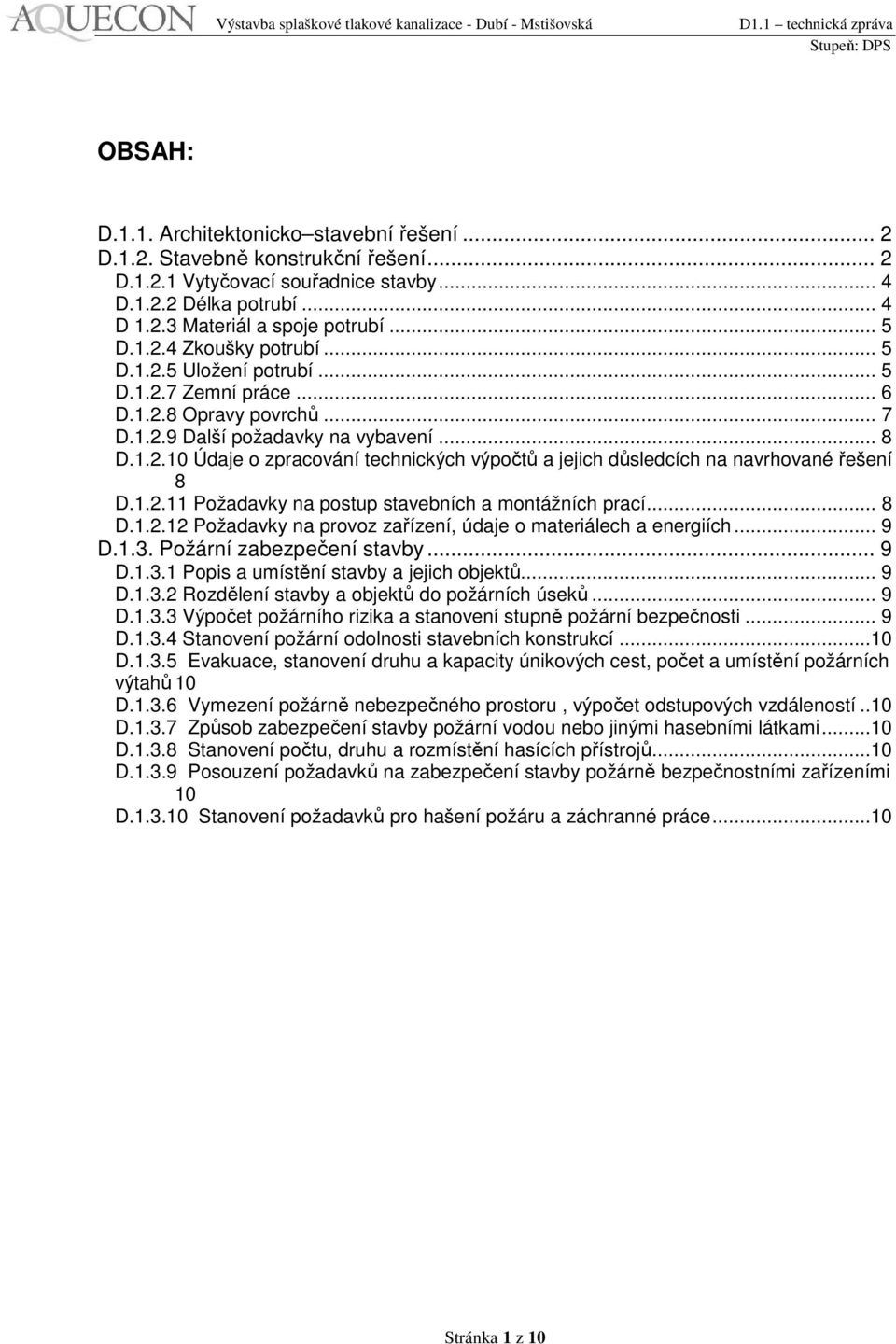

1 OBSAH: D.1.1. Architektonicko stavební řešení... 2 D.1.2. Stavebně konstrukční řešení... 2 D Vytyčovací souřadnice stavby... 4 D Délka potrubí... 4 D Materiál a spoje potrubí... 5 D Zkoušky potrubí... 5 D Uložení potrubí... 5 D Zemní práce... 6 D Opravy povrchů... 7 D Další požadavky na vybavení... 8 D Údaje o zpracování technických výpočtů a jejich důsledcích na navrhované řešení 8 D Požadavky na postup stavebních a montážních prací... 8 D Požadavky na provoz zařízení, údaje o materiálech a energiích... 9 D.1.3. Požární zabezpečení stavby... 9 D Popis a umístění stavby a jejich objektů... 9 D Rozdělení stavby a objektů do požárních úseků... 9 D Výpočet požárního rizika a stanovení stupně požární bezpečnosti... 9 D Stanovení požární odolnosti stavebních konstrukcí...10 D Evakuace, stanovení druhu a kapacity únikových cest, počet a umístění požárních výtahů 10 D Vymezení požárně nebezpečného prostoru, výpočet odstupových vzdáleností..10 D Způsob zabezpečení stavby požární vodou nebo jinými hasebními látkami...10 D Stanovení počtu, druhu a rozmístění hasících přístrojů...10 D Posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními 10 D Stanovení požadavků pro hašení požáru a záchranné práce...10 Stránka 1 z 10

2 D.1.1. Architektonicko stavební řešení Jedná se o podzemní liniovou stavbu architektonicko-stavení řešení nebylo posuzováno. D.1.2. Stavebně konstrukční řešení STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ VYCHÁZÍ Z INVESTIČNÍHO ZÁMĚRU INVESTORA. Technické řešení kanalizace zpracované v projektu koresponduje s přesností poskytnutých a rekognoskací upřesněných podkladů. Navržené konstrukce je možné upravit na základě skutečností zjištěných ve výkopu po souhlasu projektanta, investora a provozovatele. Stavba tlakové splaškové kanalizace Jedná se o podzemní liniovou stavbu urbanistické a architektonické řešení nebylo posuzováno. Základní kapacity splašková kanalizace PE d 90 mm celková délka: 176,00 m, přípojky d DN 63 9 kusů v celkové délce cca 20,0 m. Stavba tlakového kanalizačního potrubí bude postavená v otevřeném výkopu, včetně napojení nových tlakových kanalizačních přípojek z nemovitosti a osazení potřebných armatur. Trasa stavby kanalizace je směrově i výškově vedena v maximální možné míře v koordinaci s ostatními IS (vodovod, plyn, kabely NN, VO). Stavební úsek tvoří páteřní tlaková stoka TK PE d90 v místní komunikaci ulice Mstišovská bude napojen na stávající kanalizační systém na gravitační kanalizaci PVC DN 300 mm do stávající betonové revizní šachty. Na páteřní stoku budou napojené tlakové přípojky PE DN63 (9 ks) od nemovitosti pro DČJ. Napojení potrubí nových tlakových přípojek bude přes navrtávací pasy ( viz. vzorový výkres. Pro ovládaní uzávěrů budou použité zemní soupravy a šoupátkové poklopy. Výškové řešení je nutné zkoordinovat se skutečným stavem zjištěným ve výkopu. Umístění jednotlivých přípojek je nutné zkoordinovat v rámci stavby dle skutečnosti. Potrubí řadu bude svařováno pomocí elektrotvarovek. Směrové vedení tlakové stoky je nutné koordinovat se skutečností vedení ostatních IS zjištěných při stavbě. Zákresy ostatních IS obdržených od jednotlivých správců jsou Stránka 2 z 10

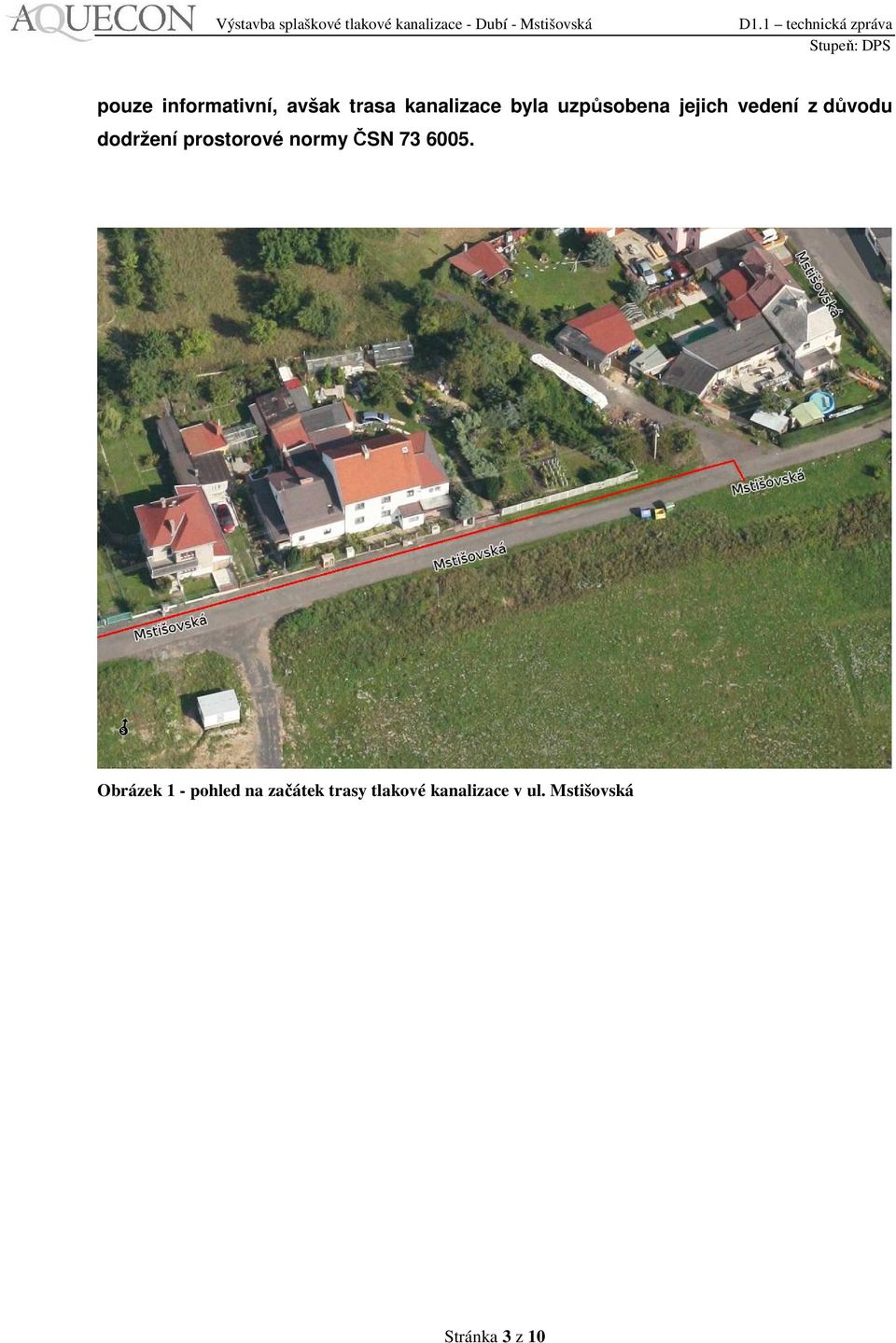

3 pouze informativní, avšak trasa kanalizace byla uzpůsobena jejich vedení z důvodu dodržení prostorové normy ČSN Obrázek 1 - pohled na začátek trasy tlakové kanalizace v ul. Mstišovská Stránka 3 z 10

4 Obrázek 2 - pohled na konec trasy tlakové kanalizace v ul. Mstišovská D Vytyčovací souřadnice stavby Stoka TK KU LB-TK-01 ZU - X= Y= X= Y= X= Y= X= Y= X= Y= D Délka potrubí Délka kanalizační stoky PE DN 90 Přepojení 9 ks kanalizačních přípojek PE DN 63 POTRUBÍ CELKEM - 176,0 m - 20,0 m 196,0 m Stránka 4 z 10

5 D Materiál a spoje potrubí HLAVNÍ TLAKOVÁ STOKA TK PE d90 Technická specifikace - dvouvrstvé potrubí s vnější barevně odlišenou vrstvou odpovídající 10% tloušťky stěny, která je neoddělitelnou součásti potrubí z polyetylenu PE100 SDR17 DN 90x5,4 mm, délka trub v návinu 50 a 100 m, spojovací systém svařování pomocí elektrospojek ( elektrotvarovek ), vyráběná v souladu s technickým předpisem PAS Napojení tlakových přípojek veřejná část - PE d63 Technická specifikace dvouvrstvé potrubí s vnější barevně odlišenou vrstvou odpovídající 10% tloušťky stěny, která je neoddělitelnou součásti potrubí z polyetylenu PE100 SDR11 DN 63x5,8 mm, délka trub v návinu 50 a 100 m, spojovací systém svařování elektrospojkami, vyráběná v souladu s technickým předpisem PAS Pro ovládaní uzávěrů budou použité zemní soupravy a šoupátkové poklopy. D Zkoušky potrubí Tlaková zkouška kanalizačního potrubí se provádí podle ČSN , ČSN EN 805 a norem souvisejících. Spoje potrubí musí odpovídat maximálnímu tlaku v potrubí. Spoje jsou dimenzovány na provozní tlak PN10. D Uložení potrubí ULOŽENÍ KANALIZAČNÍHO POTRUBÍ Kanalizační potrubí bude ukládáno do hloubky dle podélného profilu. Pod potrubím bude proveden hutněný podsyp štěrkopískem popř. štěrkodrtí frakce 0-16 mm v tl. 100 mm, na který bude provedena pokládka potrubí s natažením signalizačního vodiče přidělaného na potrubí pomocí plastových spon - vodič Cu 4 mm 2 s následným obsypem do výšky 300 mm nad potrubí. Obsyp (boční a krycí) bude proveden hutněným štěrkopískem nebo štěrkodrtí frakce 0-16 mm. Hutnění obsypu a zásypu bude provedeno po mm. Na zhutněném obsypu 300 mm nad potrubím bude osazena výstražná fólie šedé barvy. Stránka 5 z 10

6 V případě výskytu podzemní vody bude na jedné straně dna výkopu provedena rýha o rozměrech 0,2 x 0,2 m s uložením perforovaného drenážního potrubí PVC DN100 do štěrkového lože Po dokončení stavby bude tato drenáž nefunkční. Na obsyp bude proveden hlavní zásyp viz zemní práce. Ukládání potrubí pro přípojky bude prováděno stejně, jako uložení hlavní stoky. Uložení potrubí bude prováděno v souladu s pokyny výrobce potrubí a dle jeho technických podkladů. POKLOPY Poklopy uzávěrů budou provedeny z tvárné litiny na třídu zatížení D400. D Zemní práce Vzhledem k navrženým podélným profilům bude probíhat hloubení jam (rýh) v hloubce okolo 1,4 m. Vzhledem k hloubce výkopů a šíři komunikace předepisuje projekt pažení! Pažení stěn výkopu je možné zajistit např. pomocí pažících boxů. Šířka výkopu jam (rýh) je navržena ve svisle pažené rýze dle ČSN EN 1610 a ČSN Před záhozem potrubí bude provedeno geodetické zaměření stok a odboček včetně hloubek uložení. Šířka výkopu pro uložení kanalizačního potrubí viz výkres uložení potrubí. Hlavní zásyp, hutnění: V rámci zemních prací a obnovy komunikace bude postupováno dle TP146 povolování a provádění výkopů a zásypů rýh pro inženýrské sítě ve vozovkách pozemních komunikací Zásyp bude proveden výkopkem (pokud splňuje podmínky pro zpětný zásyp - nesedavou zeminou bez příměsí jílu, frakce max. 100 mm, a další). Předpokládá se maximální využití výkopku. Hlavní zásyp bude hutněný po max mm. Stránka 6 z 10

7 Hlavní zásyp (zemní pláň) bude hutněn dle typu povrchu nad rýhou. U asfaltových komunikací a chodníků bude provedeno hutnění hlavního zásypu dle ČSN Kontrola zhutnění zemin a sypanin. Kontrola zhutnění zemin a sypanin Zkoušky zhutnění zemní pláně v komunikacích a zpevněných plochách budou prováděny 1x max. po 50 bm (bráno po délce stoky), minimálně bude vždy provedena 1x zkouška na stoku. Zkouška zhutnění není předepsána v nezpevněných plochách. Charakteristika zeminy: Geologický ani hydrogeologický průzkum nebyl prováděn. Po projednaní z investorem bude uvažováno se zeminami 3.tř.-50%, 4.tř.-50%. V dané lokalitě je zvýšená hladina spodní vody dle majitelů nemovitostí již cca od 1,0 m bude nutné čerpání po celou dobu výstavby. Odvoz odpadů a zemin: Meziskládku (vzdálenost do 3 km) si zajistí zhotovitel stavby v rámci přípravy stavby. Odvoz bouraných betonů, starého betonového potrubí, živice a zemin bude na odpovídající skladku ve vzdálenosti do 10 km. D Opravy povrchů Oprava komunikací bude provedena dle podmínek vyjádření jejich správců. Oprava povrchů v místních komunikacích bude provedena dle TP146 povolování a provádění výkopů a zásypů rýh pro inženýrské sítě ve vozovkách pozemních komunikací. Navrhuje se provést obnovu povrchů: V místní komunikaci bude provedena demolice krytu v šířce rýhy + 0,2 m na obě strany výkopu se zářezem. Na styku stávajících a nových asfaltových vrstev bude provedeno opatření k jejich spojení. Po provedení zásypu bude provedena obnova dle vzorového výkresu obnovy povrchů. V případě, že při výkopu dojde k vytvoření kaverny nebo k poklesu konstrukce, musí být přesah opravy stmelených vrstev rozšířen minimálně na šířku kaverny resp. poklesu. Stránka 7 z 10

8 Skladby povrchů budou provedeny dle původního stavu. Při dotčení silničních nebo chodníkových obrub bude provedena jejich obnova do původního stavu. Předpokládá se nutnost demontáže a následného opětovného osazení betonových silničních obrub do betonového lože v celkové délce cca 35 m. V případě poškození silničních obrub dojde k jejich náhradě za nové kusy. V případě dotčení stávajícího odvodnění komunikace bude provedena jeho obnova dle původního stavu. Na stavebním úseku se nenachází vodorovné dopravní značení. D Další požadavky na vybavení Další požadavky na vybavení nejsou. D Údaje o zpracování technických výpočtů a jejich důsledcích na navrhované řešení Liniová stavba - splašková tlaková kanalizace je celá navržená jako nová stavba. Předpokládané množství nově vzniklých odpadních splaškových vod cca 1478,0 m 3 /rok, 4,05 m 3 /den. Vypočet vychází z obsazení objektu odkanalizování cca 3 osob/dům a specifické spotřebě 150 l/(os den). Jiné technické výpočty nebyly vyžadované. D Požadavky na postup stavebních a montážních prací Stavební a montážní práce musí být v souladu s projektovou dokumentací. Při stavebních a montážních pracích musí být dodrženy podmínky bezpečnosti práce a ochrany životního prostředí dle příslušných norem směrnic a vyhlášek. Stavební a výkopové práce v blízkosti ostatních IS budou prováděny dle požadavků správců těchto sítí (výkopy do 1 m od IS budou prováděné ručně, apod.). Zhotovitel stavby zajistí vypracování harmonogramu prací. Při stavbě je nutné zachovat vjezdy (provizorně zabezpečit) do dvorů jednotlivých objektů podél komunikace. Stránka 8 z 10

9 Stavba tlakové kanalizace v ul. Mstišovská nemá časové vazby na jiné objekty nebo stavby, kromě rekonstrukce vodovodu v této ulice. Stavba kanalizace a rekonstrukce vodovodu nesmí probíhat současně. Další časové a věcné vazby se nepředpokládají. Dopravní omezení bude probíhat dle etapizace stavby a dle návrhu stavebníkem dopravního značení během výstavby. D Požadavky na provoz zařízení, údaje o materiálech a energiích Vzhledem k charakteru stavby se toto hledisko neposuzuje. Stavba nemá žádná technologická zařízení. D.1.3. Požární zabezpečení stavby D Popis a umístění stavby a jejich objektů Staveniště tvoří zpevněná asfaltová komunikace (místní komunikace), přilehlé chodníky (asfalt) a nezpevněné plochy podél komunikace. Objekt stavby je rozmístěn v zastaveném území, v bytové a rodinné zástavbě. Napojení tlakových přípojek bude probíhat ve výkopu pro hlavní potrubí. Nová trasa kanalizace bude uložená v koordinaci s ostatními IS (dodržení prostorové normy). Jedná se o stavbu podzemní inženýrské sítí - kanalizace. Stavba kanalizačního potrubí splašková tlaková kanalizace bude postavená v otevřeném výkopu, včetně napojení nových tlakových kanalizačních přípojek z nemovitosti a osazení potřebných armatur. D Rozdělení stavby a objektů do požárních úseků Neřeší se u tohoto typu stavby. D Výpočet požárního rizika a stanovení stupně požární bezpečnosti Neřeší se u tohoto typu stavby. Kanalizační stoka je navržena k odvodu splaškových vod. Stránka 9 z 10

10 D Stanovení požární odolnosti stavebních konstrukcí Neřeší se u tohoto typu projektu. D Evakuace, stanovení druhu a kapacity únikových cest, počet a umístění požárních výtahů Neřeší se u tohoto typu stavby D Vymezení požárně nebezpečného prostoru, výpočet odstupových vzdáleností Neřeší se u tohoto typu stavby D Způsob zabezpečení stavby požární vodou nebo jinými hasebními látkami Neřeší se u tohoto typu stavby D Stanovení počtu, druhu a rozmístění hasících přístrojů Neřeší se u tohoto typu stavby. Vzhledem k charakteru stavby nejsou kladeny požadavky na požární bezpečnost. D Posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními Neřeší se u tohoto typu stavby. D Stanovení požadavků pro hašení požáru a záchranné práce Neřeší se u tohoto typu stavby. Stránka 10 z 10
