Představení. Opravná navařovačka TTW900. Micro-Pulzní TIG

Transkript

1 Představení Opravná navařovačka TTW900 Micro-Pulzní TIG TTW900 je Mikro pulzní TIG určený pro navaření, opravu velmi malých detailů, použití přídavných materiálů o průměru 0,1-3,2 mm. TTW900 lze použít na svařování fólií, plechů planžet TTW900 lze použít pro navaření větších ploch za použití TTW900 je technicky na velmi vysoké úrovni a velmi snadno ovladatelný. TTW900 mohou být opravovány různé kovové materiály včetně hliníku. TTW900 Díky možnosti manuální změny frekvence pulzů je zařízení rychlejší jak Laser, návar je více homogenní a neztrácí vlastnosti materiálu. TTW900 Navařování je variabilní, je možné střídat polohu návaru. Využítí pro: Oprava opotřebení a poškození u forem pro tlakové lití, vstřikování atd. Vady odlitků, například otvory, praskliny atd. Ostatní drobné a přesné úkoly, který nelze provést normální svářečkou TIG Například svařování střižných nožů na stříhání papíru atd. Precizní svařování nerez plechu

2 Hlavní výhody: Nepřehřívání opravovaného dílu: u obrobku zůstává normální teplota. Nenavyšuje se vnesené teplo a tím napětí do dílu. Nedochází k vyžíhání a prokalení. Preciznost: s přídavným materiálem od průměru 0,1 mm do průměru 3,2 mm může zařízení konkurovat laserovému navařování při vysokém výkonu, který je přenášen wolframovým hrotem. Není nutný předehřev základního materiálu. Rychlost: Díky nové technologii je zařízení rychlejší než laserové navařování MOSFET: Navařovačka využívá technologii MOS-FET. Tato technologie značí maximální výkon s malými rozměry a nízkou hmotností. Výsledkem je účinnost až 93 %! Svařovací proud je velmi stabilní a zajišťuje tak dokonalé svarové spoje. Bezdotykový vysokofrekvenční zážeh:. Bezdotykový vysokofrekvenční zážeh v režimu TIG zajišťuje čistý začátek svařovacího procesu. PULS: Funkce snižuje účinek tepla na materiál. Je vhodná především pro svařování tenkých plechů. Při MIG svařování je ideální pro svařování hliníku Smart: malá velikost umožňuje přenášet agregát a používat kdekoliv je potřeba Minimální vnesené teplo: při navařování se nahřívá jen minimálně malý bod a tím se snižuje vnesené teplo a tím i vnesené dodatečné napětí. Tím se zabraňuje následnému praskání materiálu. Samo zatmívací štít: Štít je řízen svářečkou, při každém sešlápnutí pedálu (při vzniku pulzu) přes PWM řízení se zatmavý a tím chrání před vyzářeným světelným zářením. Nabodování přídavného materiálu: Tato funkce je velmi užitečnou pomůckou, když potřebujete navařit materiál, opravit povrch na velmi jemných, komplikovaných pozicích. Výplň můžete předběžně nabodovat s nastaveným režimem Bodování a potom použít režim TIG k opětovnému navařování.

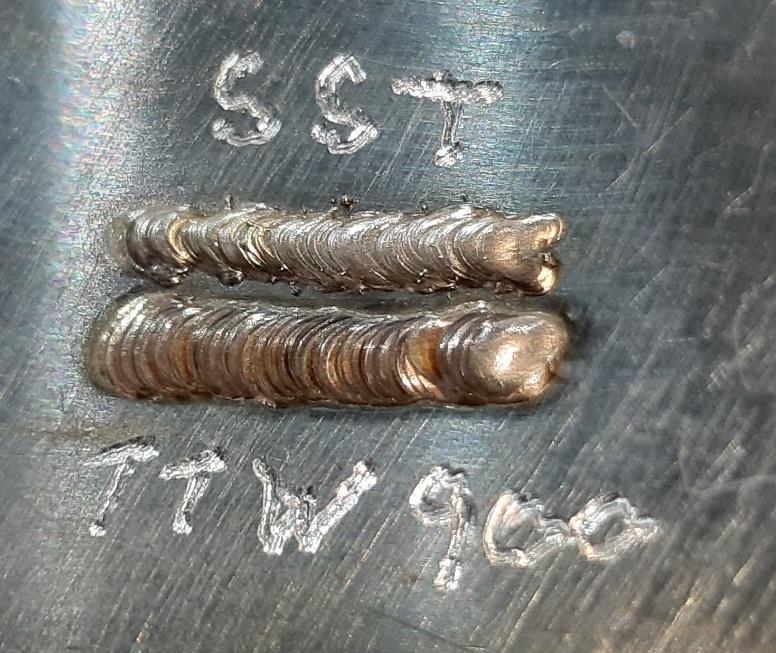

3 Specifikace: Napájení: 230V, 50Hz. s uzemněním Jištění: 6 A Příkon W Maximální konstantní výstup je 40KW Nastavení: TTW výkon: režimy 1 3 TTW Bodování plniče 0,1 mm 1 mm TTW kontinuální navařovaní: Mód 1: 1 9 pulzů/sec Mód 2: 1 8 pulzů/sec Mód 3: 1 3 pulzů/sec nastavení Proud (current): 1-99, Čas (konstanta): Použitelné přídavné materiály: o průměru 0,1-1,6 mm. Použitelné elektrody: o průměru1 mm, 1,6 mm a 3,2 mm Rozměry: 380 X 150 X 220 mm. Váha: 9 kg Ukázky: Rozdíl mezi TTW900/800 a STS navařováním

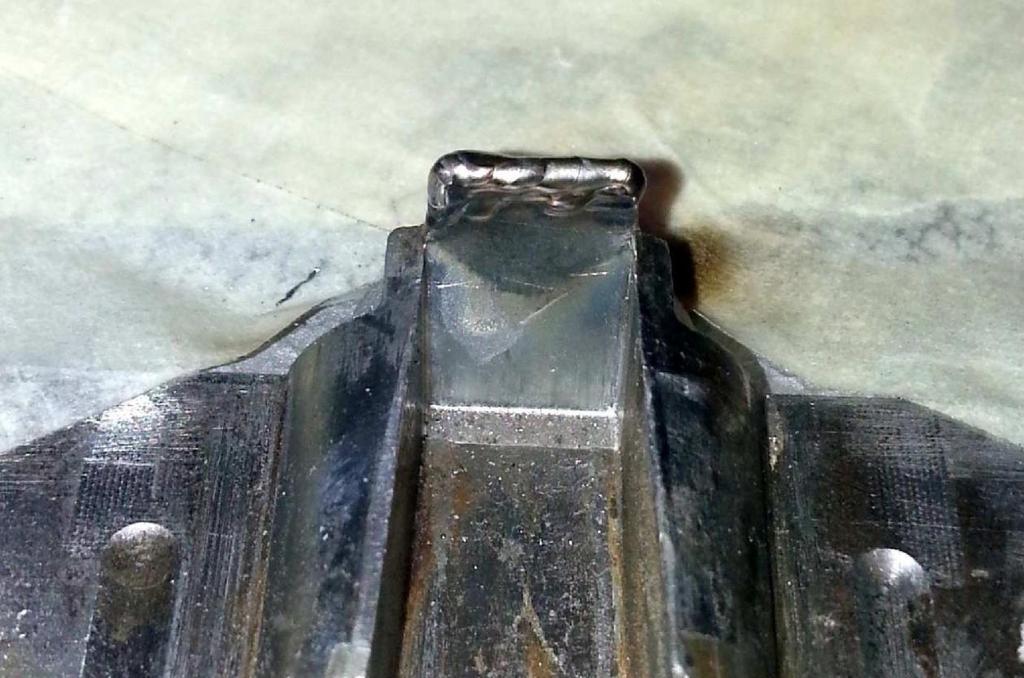

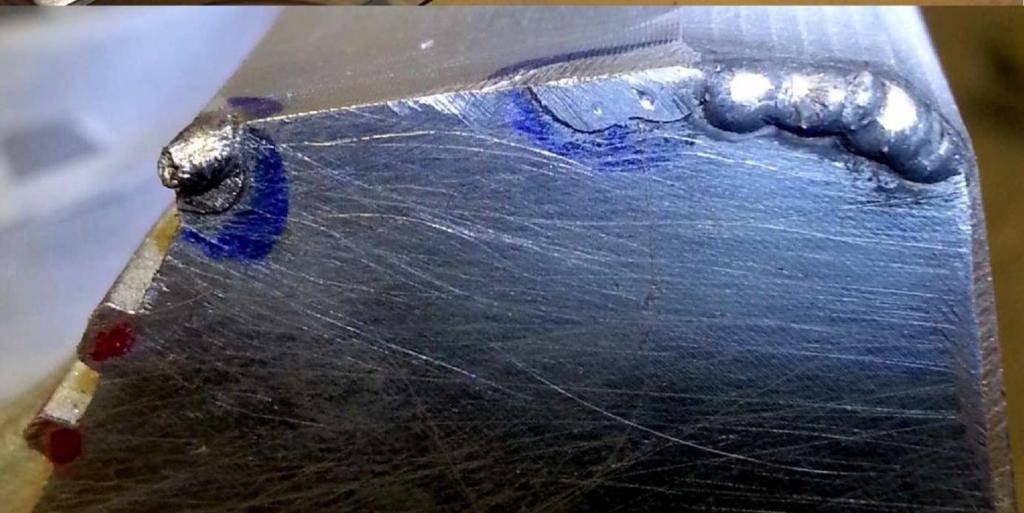

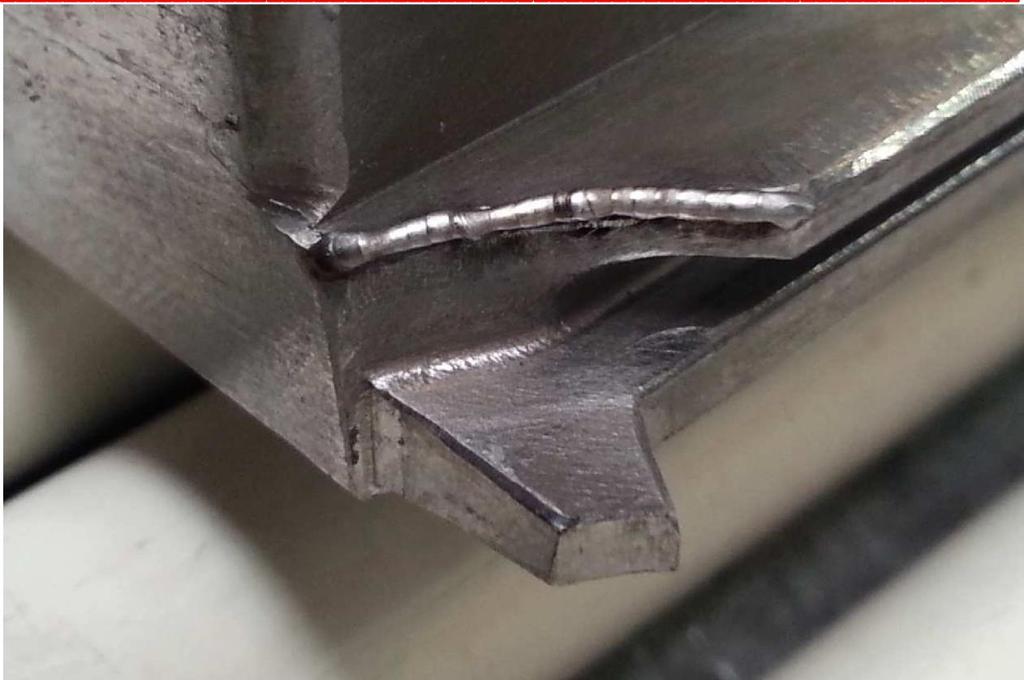

4 Ukázka navaření na AL 7022 Certal Navaření hrany na nerezovém dílu před opracováním

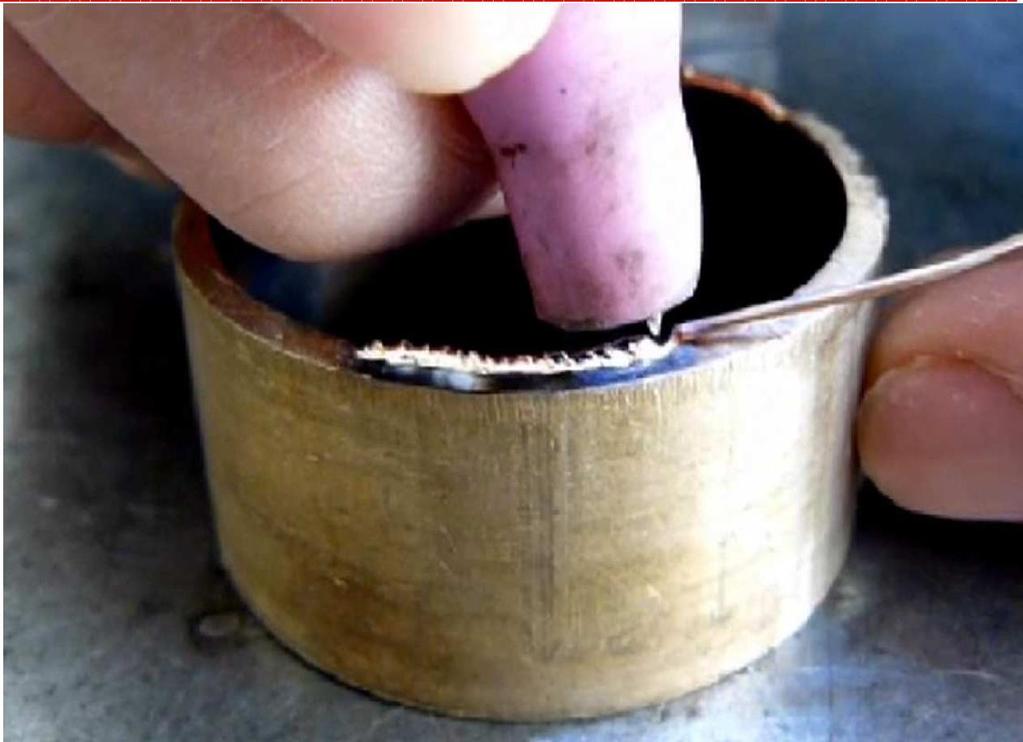

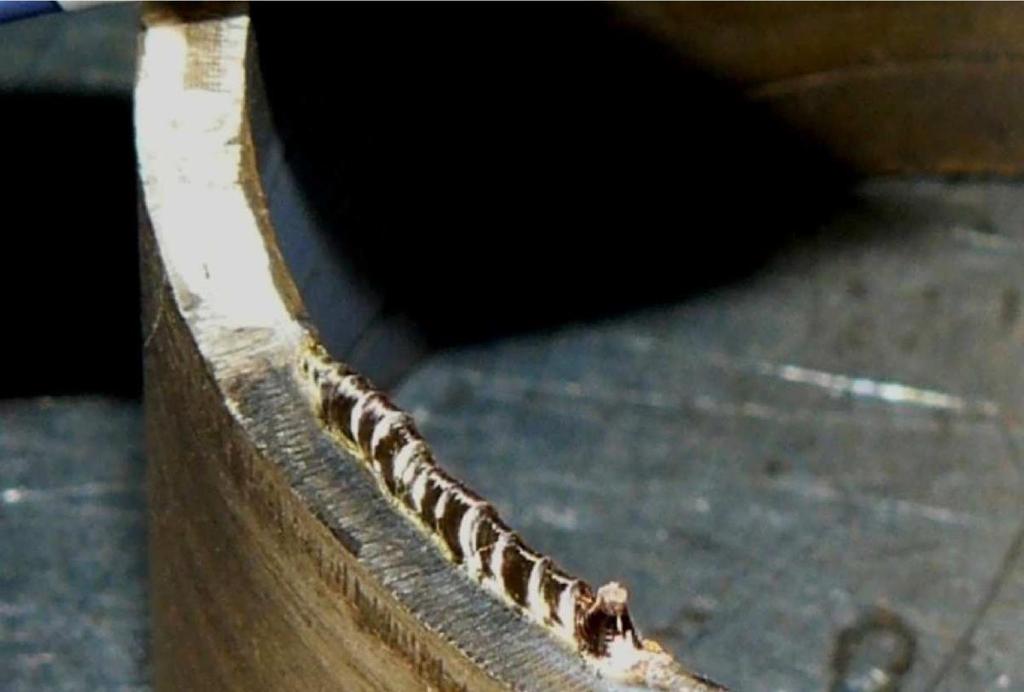

5 Oprava odlomené části formy, materiál Navařování AMPCOLOY Be-Cu

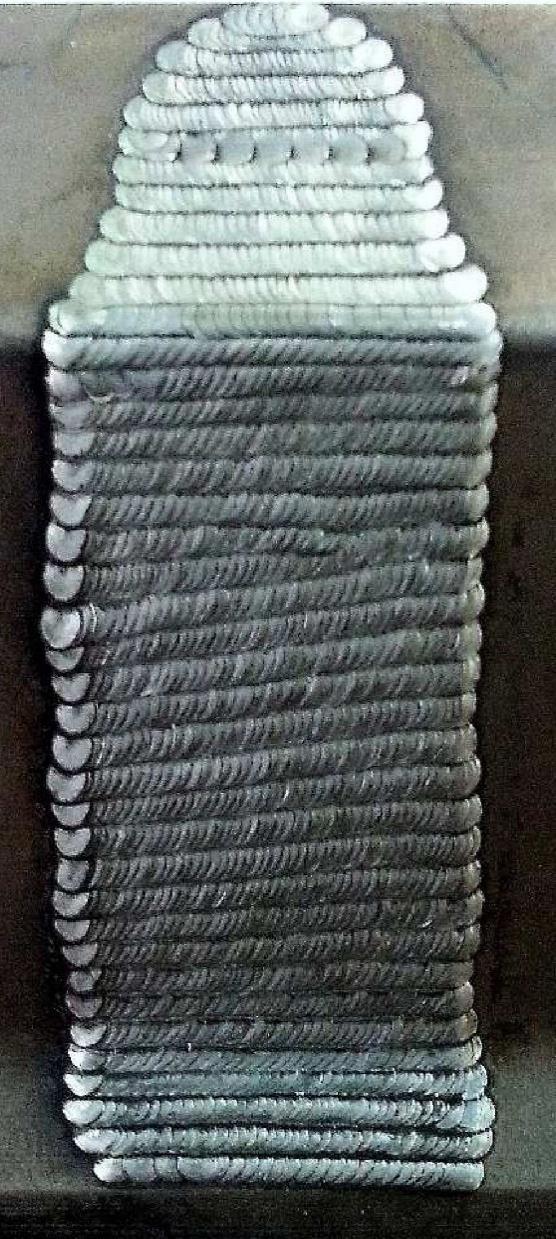

6 Velké povrchové opravy

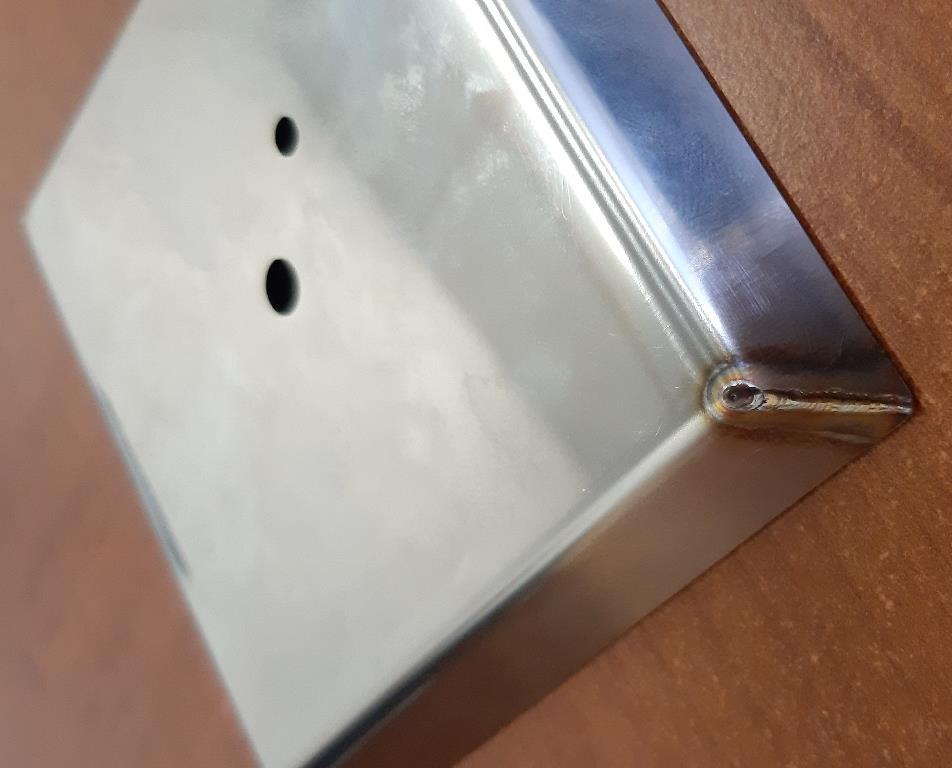

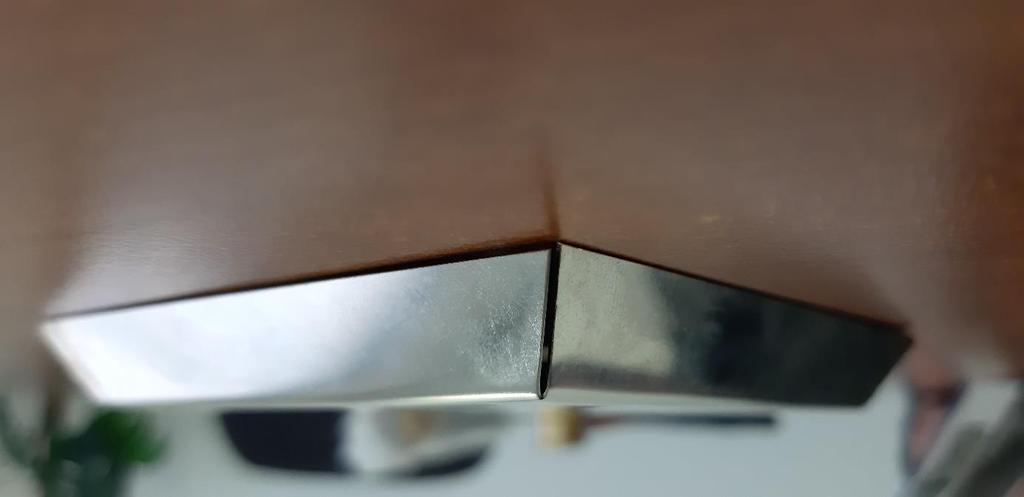

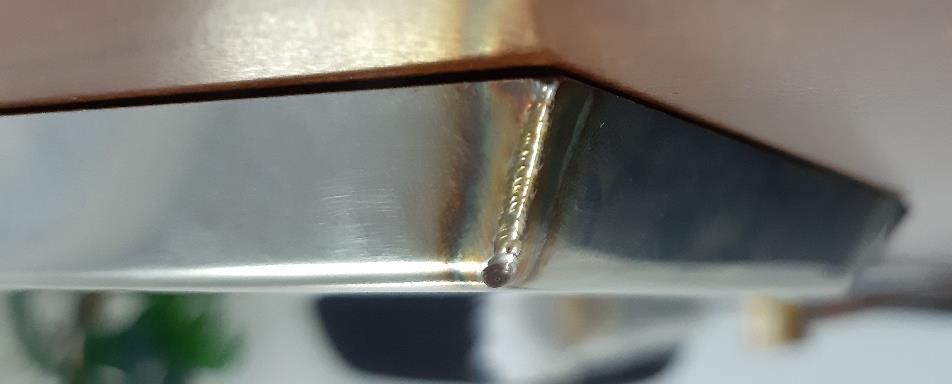

7 Svařování nerez plechů:

8 Toto všechno jsou skutečné technické možnosti navařovacího zařízení TTW 900
