1 Zkoušky postupu svařování z pohledu výrobce Ing. Jiří Frýba Excon Steel Hradec Králové

2 Zabezpečení kvality při svařování Svařování je zvláštní proces Pouze konečnou kontrolou nelze zjistit, zda svarový spoj byl správně proveden Písemný předpis Dodržování parametrů a kontrola po celou dobu svařování

3 Výrobkové normy Ocelové konstrukce Strojní díly Tlakové nádoby Potrubí Jaderná zařízení

4 Kvalifikace postupu svařování Evropské normy Americké normy ASME IX Doplňující požadavky výrobkových norem a specifikací zákazníků

5 Vývoj norem pro kvalifikaci postupů svařování v Evropě Národní normy kvalifikace postupů svařování byla uvedena ve výrobkových normách (AD-Merkblatt HP0; BS 5500; CODAP apod.) Evropská norma EN 288 Mezinárodní norma EN ISO

6 Metoda Obloukové svařování Svařování plamenem Všeobecná pravidla EN ISO Zařazení do skupin CR ISO/ TR WPS EN ISO EN ISO Vyzkoušené svařovací materiály EN ISO Předchozí svářečská zkušenost EN ISO Normalizovaný postup EN ISO Předvýrobní zkouška EN ISO Zkouška postupu svařování EN ISO : ocel / nikl -2: hliník -3: litina -4: oprava hliníkových odlitků -5: titan / zirkon -6: měď -7: navařování -8: trubky do trubkovnic -9: hyperbarické za mokra -10: hyperbarické za sucha EN ISO : ocel / nikl -3: litina -6: měď -7: navařování

7 ASME IX Aktualizují se 1x ročně Chyby a nejednoznačné pasáže jsou rychle odstraněny

8 EN ISO nejednoznačné Kombinace metod svařování Kvalifikace svarového kovu (použití více WPQR pro pokrytí tloušťky) Platnost koutových svarů u trubek

9 Metody svařování t 1 T t

10 Rozsah tlouštěk Rozsah kvalifikovaných tlouštěk materiálu a svarového kovu je stejný (u ASME IX není spodní hranice tloušťky svarového kovu ohraničena) Rozsah kvalifikace u svarového kovu je jiný u spoje provedeného jednou housenkou než u spoje provedeného více housenkami

11 Rozsah kvalifikace pro tloušťku materiálu tupých svarů a tloušťku navařeného svarového kovu Příklad: t 2 T Kombinace metod , tloušťka 12 mm jedna housenka provedená metodou 141 více housenkového svarového spoje t 1 Rozsah kvalifikace /mm/ Zkušební kus Alternativa 1 Alternativa 2 ZM T = 12 mm SK t 1 = 3 mm 2,1 6 2,1-3,9 SK t 2 = 9 mm

Rozsah tlouštěk ZM - SK Tloušťka 135 mm Metoda 111 + 121

ZM: 40 160 mm 111: 10 40 mm 121: 32,5 130 mm Oprava svaru

12 Rozsah tlouštěk ZM - SK Tloušťka 135 mm Metoda WPQR Tloušťka: ZM 80 mm SK mm SK mm Platnost: ZM: mm 111: mm 121: 32,5 130 mm Oprava svaru Metoda 111 Hloubka vady: 1 mm 8 mm 25 mm 50 mm Provést další WPQR

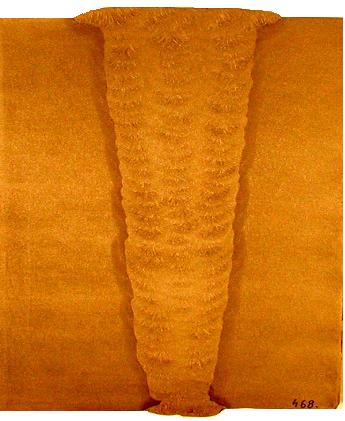

13 Simulace opravy Mat.: Tloušťka: 71 mm Metoda: 121 Hloubka opravy: 30 mm

14 Svary s konstrukčním neprůvarem Příklad: Tloušťka 100 mm; velikost svaru 10 mm WPQR: Tloušťka 12 mm Rozsah tlouštěk ZM: 3-24 mm SK: 3-24 mm WPQR: Tloušťka 50 mm Rozsah tlouštěk ZM: mm SK: mm Nový WPQR: Tloušťka 50 mm Velikost svaru 12 mm Rozsah tlouštěk ZM: mm SK: 3-24 mm

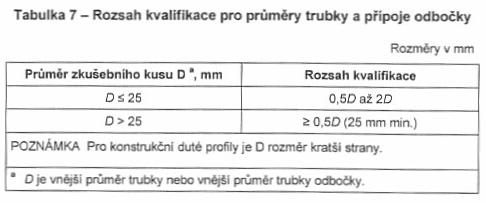

15 Koutový svar na trubce

16 T spoj s plným průvarem Druh spoje - Tupé svary kvalifikují tupé svary s plným a částečným průvarem a koutové svary - T spoje s plným průvarem kvalifikují pouze T spoje s plným průvarem a koutové svary - Koutové svary kvalifikují pouze koutové svary WPQR musí pokrýt obě tloušťky základných materiálů Tab. 1, pozn. F Kde jsou mechanické vlastnosti spoje důležité pro použití, musí být získány doplňkovou kvalifikací (tupý spoj)

17 Porovnání norem EN ISO a ASME IX

18 Zkušební orgán nebo zkušební organizace EN ISO Nutný dozor ASME IX je v odpovědnosti výrobce (CWE)

19 Kvalifikace svářečského dozoru EN ISO Evropský nebo mezinárodní svářečský inženýr ASME IX Žádné zvláštní požadavky

20 Požadavky na KV EN ISO Pro materiály, které mají stanoveny rázové vlastnosti ASME IX Závisí na materiálu, MDMT, tloušťce a konkrétním napětí ve spoji

21 Zkušební kus EN ISO Plechy, trubky, odbočky Plechy neplatí pro trubky Tupé spoje platí pro koutové pouze omezeně Oboustranný spoj neplatí pro jednostranný spoj ASME IX Plechy nebo trubky Plechy platí i pro trubky Tupý spoj platí i pro všechny koutové spoje Oboustranný spoj platí i pro jednostranný spoj

22 ASME IX EN ISO Rozsah tlouštěk Tloušťka zkušebního kusu jednou housenkou Rozsah kvalifikace více housenkami < 3 mm 0,7T - 1,3T 0,7T - 2T 3 < T < 12 mm 0,5T - 1,3T (min. 3 mm) 3-2T 12 < T < 100 mm 0,5T - 1,1T 0,5T - 2T T > 100 mm T Tloušťka zkušebního kusu základní materiál Rozsah kvalifikace svarový kov < 1,5 mm T - 2T max. 2t 1,5 < T < 10 mm 1,5 mm - 2T max. 2t 10 < T < 38 mm 5 mm - 2T max. 2t (pro t < 19 mm) max. 2T (pro t 19 mm) 38 < T < 150 mm mm max. 2t (pro t < 19 mm) max. 200 mm (pro t 19 mm) T tloušťka materiálu; t tloušťka navařeného svarového kovu

23 Rychlost (čas) chladnutí t 8/5 Trojrozměrné nebo dvourozměrné vedení tepla Příklad Tloušťka /mm/ Příkon /kj/cm/ Předehřev / C/ Hraniční tloušťka /mm/ t 8/5 /s/ ,4 2, ,6 4, , ,4 2, ,6 4, ,2 11, ,7

24 Doplňující požadavky k WPQR dané výrobkovými normami nebo specifikacemi zákazníků Zkoušky tahem svarového kovu Zkouška tahem křížového spoje Odstupňované umístění vrubu KV v TOO Mikrostruktura Korozní zkoušky Podíl feritické fáze Steep cooling Disbonding

25 Cíl zkoušek WPQR Ověřit, zda vyhovuje nejslabší článek svarového spoje? Dosáhnout vyhovující výsledky zkoušek při splnění požadavků norem a předpisů? Největší problémy jsou s dodržením rázové energie při záporných teplotách a s dodržením pevnostních charakteristik při vyšších teplotách PWHT
