1 Proč CADKON Subscription Program (CSP)? Rozhodujete se, jestli udržovat CADKON-TZB modul Vzduchotechnika v aktuální verzi pomocí ročního předplatného (CADKON Subscription programu)? Podívejte se na níže uvedené body a přesvědčte se, že toto předplatné není pouze záležitost nových verzí, ale také celé řady služeb a možností, o kterých jste třeba ani nevěděli. Připravované hlavní změny do verze 2011 V připravované nové verzi CADKON-TZB 2011 najdete nejen podporu nové platformy AutoCADu 2011, ale také nové funkce, rozšíření a celou řadu úprav na základě připomínek a námětů stávajících zákazníků, kteří s CADKONem pracují. Platforma AutoCADu 2011 CADKON-TZB 2011 je možné nainstalovat na produkty platformy 2011 (AutoCAD LT 2011, AutoCAD 2011, AutoCAD Architecture 2011, AutoCAD MAP 3D 2011, AutoCAD CIVIL 3D 2011, Autodesk Mechanical Desktop 2011, AutoCAD Mechanical 2011 a AutoCAD MEP 2011). Trasa potrubí Pro tlakové ztráty se automaticky dohledá nejdelší trasa a můžete také kontrolovat ztráty pro tuto nejdelší trasu nebo všechny větve.

2 Pokud mají segmenty různé směry, tak máte možnost tyto problémy opravit a pokračovat např. ve výpočtu a návrhu trasy potrubí. U varianty bez výpočtu máte možnost nastavit, aby se automaticky vymazali úsečky/křivky skici z výkresu. Jednodušší a přehlednější vybírání segmentů v náhledovém okně pomocí kurzoru ve tvaru čtverečku. Výrazně zjednodušený způsob zadávání referenčních hran při editaci hranatého potrubí. Nyní stačí v jednom kroku vybrat přímý kus potrubí na hraně, kde má být referenční hrana a vše je hotovo. Nové tlačítka pro výběr segmentů. Různé úpravy při výpočtu místních odporů tvarovek. Úhly oblouků a kolen se nezaokrouhlují na celé číslo a nejsou potom problémy při editacích. Při editacích je k dispozici tlačítko zpět o jeden krok. Použití je např. při zadání chybného rozměru nebo při zkoušení různých variant.

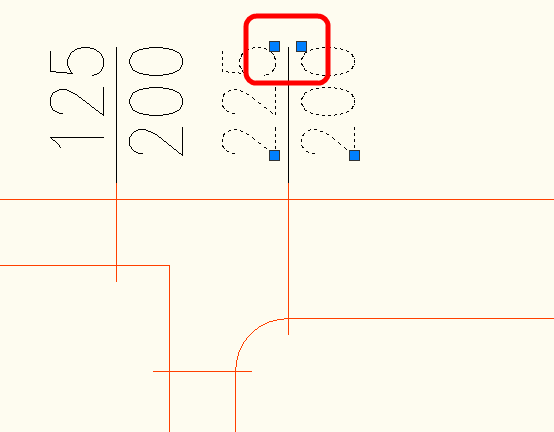

3 Při editacích hranatého potrubí se automaticky nastaví u všech přímých kusů referenční hrana na střed pro rychlé provedení změn. Vložit přímý kus potrubí mezi dva body Nová funkce, která si automaticky odečte hladinu a dimenzi z navazující tvarovky. Tímto způsobem lze vkládat mezi dva zadané body nejen přímé kusy, ale také přechody nebo odbočky. Přírubové kóty Odstraněny přesahy vynášecích čar. Texty se zarovnávají (vkládací bod) k odkazové čáře. Odpadnou potom problémy při změně měřítka.

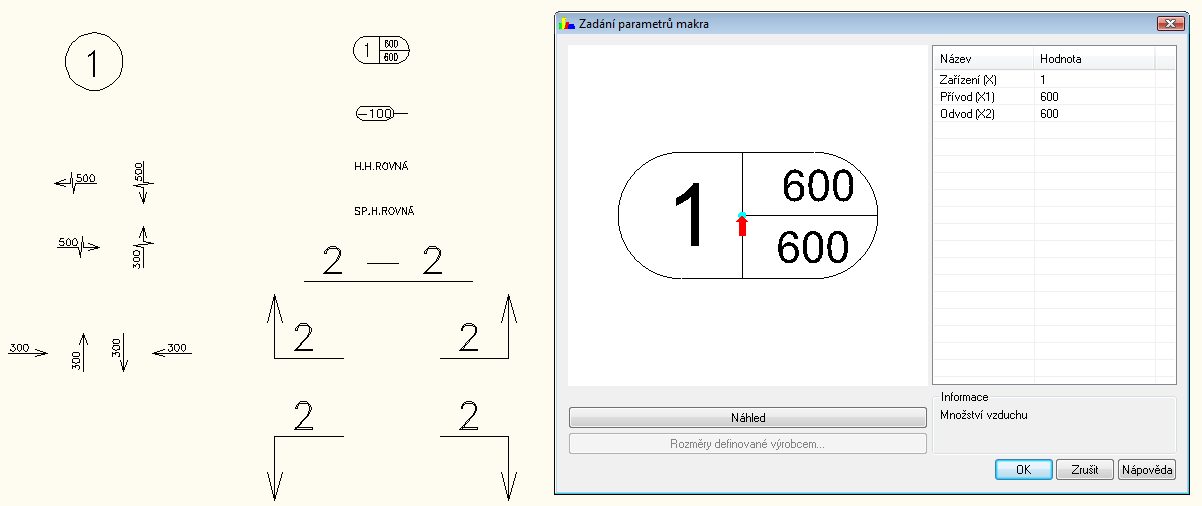

4 Pozice Odkazka je vytvořena ze dvou čar pro jednodušší editace a protahování. Popis dimenzí potrubí Nová možnost nastavit úhel natočení (směr čtení). Popis potrubí se potom vždy natočí pod úhlem 0 bez ohledu na úhel natočení vykresleného potrubí. Popis dimenzí potrubí se vkládá do aktuálně nastaveného stylu písma pomocí AutoCADu. Výkazy Různé úpravy při vykazování procent tvarovek, nulových délek atd. Databáze Nové symboly pro popisy množství vzduchu, směry proudění atd.

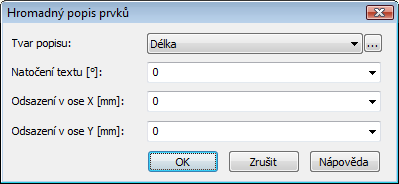

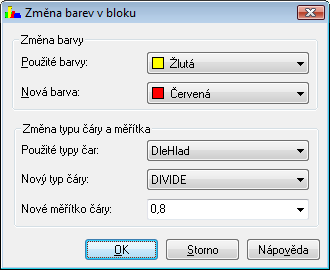

5 Aktualizace výrobce Atrea. Hromadný popis prvků ve výkrese Nová funkce pro hromadné vložení popisů značek ve výkrese. Využití je např. při hromadném popisu délek potrubí, označení zařízení atd. Hromadná změna barev, typů čar a měřítek čar u bloků

6 Možnost dodatečně hromadně změnit barvu, typ čáry a měřítko u vložených bloků ve výkrese, aniž by jste tyto bloky museli rozbíjet. Nová funkce pro rozložení bloků Blok CADKONu se rozloží do hladiny, ve které je vložen a ponechá si nastavené barvy a typy čar. Využití je např. v případě, že chcete výkres CADKON předat dalšímu projektantovi, který provádí změny např. v samotném AutoCADu LT. Vkládání stoupaček Možnost zadávat desetinnou tečku nebo čárku při definici délky stoupačky. Makroeditor (databáze) Pokud nastavíte např. bílé pozadí, tak se bíle nakreslené prvky zobrazují inverzně (černě). Popisy a vlastnosti prvků Funkce Hromadná změna vlastností nepracuje se zamčenými hladinami. S výhodou můžete používat např. v kombinaci s funkcemi izolovat/odizolovat hladinu. Nastavení CADKONu Velikost dialogového okna lze na monitorech s malým rozlišením libovolně upravit (zmenšit).

7 Legenda Rozšíření a úpravy v třídění značek podle jejich označení. Pokud vytvoříte např. legendu zařízení, které mají různé označení, zobrazí se tyto zařízení v legendě s tímto označením ve správném pořadí. Správce databáze Možnost měnit barvy u celých adresářů (více prvků najednou). Ostatní Úpravy funkčnosti u většiny funkcí CADKONu-TZB při natočeném USS. Možnost rychlého nastavení používaných modulů CADKONu pro síťové plovoucí licence. Možnost nastavit rozteče potrubí/vedení přímo ve funkci Trasa. Možnost rozdělení názvu popisu místnosti na více řádek pro případy dlouhých názvů a jazykových verzí. Dvojitým kliknutím na popis místnosti nebo bublinu ve výkresu se vyvolá úprava parametrů. Komíny rozděleny na vkládání komínových průduchů a na vkládání komínových těles z knihovny podle výrobců, kde jsou zařazeny aktuálně výrobci Shiedel a BS Group. V rámci automatického kótování se vypisují také hodnoty výšek otvorů a parapetů, jestliže je určující čára vedena přes ostění otvorů. Možnost rozdělit název popisu místnosti na více řádků z důvodu vícejazyčných názvů nebo složených a tak jednořádkově moc dlouhých názvů. Výběrem více hraničních křivek místností dojde k součtu celkové plochy pro tvořený popis místnosti, což se využije např. při vytváření popisů celého bytu tvořeného z ploch jednotlivých místností. Editace zobrazené hodnoty kóty na dvojité kliknutí Data z výkresu vykazující se do tabulek je možné nechat vypsat jako písmena všechna velká, písmena všechna malá, velká jen na začátku věty a nebo ponechat velikost dle výkresu. Při slučování tabulek lze vyvolat naposledy načtené zápisy do seznamu, tak se předejde nutnosti opakovaného načítání zápisů při vytvoření stejné tabulky

8 Asociativita šraf je vždy zapnuta při použití funkce Šraf do CADKON hladiny. Funkce Ořez dle uzavřené hranice umožňuje nyní vytvářet pojmenované bloky, které lze následně upravovat přes editor bloků. Opravy Trasa potrubí-oprava odskakujících kolen a oblouků. Trasa potrubí-oprava při vkládání dvojité kruhové odbočky s rozdílnými dimenzemi. Trasa potrubí-oprava padání v atypických případech. Trasa potrubí-oprava při editacích. Trasa potrubí-oprava v nastavení hladiny potrubí. Trasa potrubí-oprava správného zobrazování různých výšek potrubí. Přírubové kóty-oprava natočení textu při uživatelském USS. Nastavení šablony hladin-oprava při změně šablony hladin ve výkresovém prostoru. Makroeditor-oprava velikosti dialogového okna pro vyhledávání. Výkaz materiálu-oprava výpisu délek potrubí. Správce databáze-oprava padání (např. pokud je použit šraf solid). Nejdůležitější změny aktuální verze Vykreslení a výpočet potrubní sítě schéma Vykreslení a výpočet potrubní sítě včetně tvarovek Nové výkazy materiálu vzt potrubí a tvarovek Vylepšená podpora pro ohebné (flexo) hadice Další důležité změny v CADKONu-TZB za poslední rok: Při spojení dvou na sebe kolmých potrubí, nabídne CADKON vložení ostrého kolena nebo oblouku. Navíc tato funkce nyní umí spojit dvě hranatá potrubí, která mají stejnou výšku, ale rozdílnou šířku. Při vkládání oblouků a kolen hranatého potrubí se nyní automaticky přednastaví rádius, který lze následně přepsat z klávesnice na libovolnou hodnotu. Přidány a přepracovány nabídky vzt potrubí pro kreslení skici (stavební povolení) a prováděcí dokumentace. Rozšíření a úpravy databáze potrubních tvarovek. Snadné nastavení tvaru popisů (masky) prvků ve výkrese. Podpora kreslení slepých stavebních výkresů více Nové možnosti při vkládání popisů prvků, dimenzí atd. (nastavení faktoru šířky písma, hladiny, barvy atd.). Vylepšené a nové obecné funkce rozšiřující AutoCAD více Vylepšení funkce AB Protect - ochrana dwg výkresů více Podrobný popis novinek aktuální verze i předchozích verzí najdete na Video ukázky pravidelně aktualizujeme na nebo se podívejte na Co připravujeme do dalších verzí Rozšíření stávajících výpočtů potrubních tras o výpočet hluku. Vylepšené a přesnější výpočty místních odporů potrubních tvarovek.

9 Různé úpravy ve stávající funkci pro výpočet a návrh potrubní sítě. Jedná se především o editace a různé dodatečné změny ve stávajících rozvodech. Nová funkce pro hromadné vložení popisů značek ve výkrese. Možnost dodatečně hromadně změnit barvu, typ čáry a měřítko u vložených bloků ve výkrese. Celou řadu dalších úprav a vylepšení na základě připomínek stávajících zákazníků CADKONu- TZB. Technická podpora a služby Online technická podpora AB Studia a znalostní báze řešených problémů - Vývoj CADKONu-TZB můžete ovlivnit i Vy. Stačí se zapojit do diskuze a sdělit nám Vaše podněty a návrhy - Chcete zlepšit znalost Vámi používaného softwaru? Chcete najít odpověď na Vámi řešený problém? Chcete se naučit nové pracovní postupy? Pokud ano, neváhejte čerpat z našich zkušeností profesionálů s 20-ti letou praxí v oboru a přihlaste se na námi pořádané semináře k produktům společností Autodesk a AB Studio - Pravidelná aktualizace databází značek a výrobců Knihovna obsahuje cca značek (potrubí, tvarovky, komponenty, značky pro schémata, šipky proudění atd.) a 17 výrobců. Další výhody Technická podpora zdarma. Možnost používat domácí licenci CADKONu po dobu platnosti CSP. Online technická podpora AB Studia a znalostní báze řešených problémů - Přístup na technické stránky kde najdete především často kladené otázky a odpovědi, aktualizovanou dokumentaci, návody, postupy atd. Možnost individuelních konzultací. Přehledné plánování ročních investic do software. Měsíční náklady na 1 licenci CADKONu jsou v rámci CSP cca 650,-Kč, v této ceně jsou obsaženy upgrade, technická podpora po telefonu a další bonusy. CSP není upgrade, z účetního hlediska se jedná o službu, která je přímou nákladovou položkou. V případě nákupu CSP od AB Studia získáváte 50% slevu na služby oproti platným cenám v ceníku služeb AB Studia. Co by Vás také mohlo zajímat Bezplatný prohlížeč a nástroj pro hromadný převod různých verzí DWG souborů více
